Замена подшипника ступицы заднего колеса на автомобиле ваз 2108, 2109, 21099 и их модификациях

Ремонт узла

Составные части сцепления ремонту не подлежат, и для восстановления работоспособности узла все неисправные элементы нужно поменять. А чтобы произвести замену, нужно демонтировать с авто КПП.

В целом, общий алгоритм работ выглядит так:

После этого удастся снять компоненты сцепления. Корзина с ведущим диском и расположенным под ним ведомым диском будут располагаться на маховике, подшипник же вместе с направляющей и вилкой отойдут вместе с коробкой.

Добравшись до необходимых деталей этого выполняется замена вилки сцепления, корзины, подшипника, дисков.

Сборка выполняется в обратной последовательности. Но чтобы все правильно поставить, следует учесть один нюанс – центровку ведомого диска. При установке корзины диск может сместиться из-за чего КПП поставить на место не удастся. Решить проблему позволяет правка, сделанная из обрезка первичного вала КПП.

Напоследок отметим, что сцепление на «Ока» по конструкции хоть и идентично ВАЗ-2108, но детали – не взаимозаменяемы из-за разницы в размерах. Поэтому от других авто элементы сцепления не подходят и покупать нужно только запчасти, предназначенные для установки на ВАЗ «Ока».

Как переделать «Оку» на 13 диски на 4 шпильки

Основной трудностью, с которой сталкиваются желающие поставить на «Оку» 13 диаметр, является то, что в этом автомобиле используется крепление диска под 3 болта, а R13 под 3 шпильки найти, как показывает практика, практически нереально. Вовсе не обязательно приобретать комплект перехода для установки литья на четыре шпильки. Установить R13 на четыре шпильки для этой машины вполне возможно самостоятельно.

Вам это будет интересно Об автомобильных литых дисках Нео (Neo)

Переделка ступицы на четыре шпильки

Процесс перехода

Как отмечают опытные автолюбители, ничего сложного в данном процессе нет. Требуется просверлить четыре отверстия и вставить туда шпильки, сделав это аккуратно и правильно.

Следует сразу учитывать, что при снятии ступиц передних колес высок риск того, что подшипники могут быстро прийти в негодность. Необходимо заранее запастись запасными подшипниками. Если таковые отсутствуют, то могут вполне подойти подшипники от ВАЗ 2108.

Для работы потребуются:

• 2 задних подшипника для подстраховки (подойдут как от «Оки», так и от ВАЗ 2108);
• колесный диск на четыре болта;
• 16 шпилек и гаек — по 4 на каждое колесо соответственно;
• сверло диаметром 18 мм и электродрель.

Снимается тормозной диск, ступица. В тормозном диске со ступицей необходимо просверлить четыре отверстия, затем вставляются шпильки. Собирается все в обратном порядке. Это необходимо проделать последовательно с каждым колесом.

Можно просто приобрести ступицу под четыре шпильки, и не придется высверливать новые отверстия в старой. Все зависит от умения, желания или финансовых вопросов автовладельца. Каждому владельцу автомобиля в этом случае решать самостоятельно, что приоритетнее для него — покупка ступицы или заниматься переделкой.

Совсем не обязательно проводить переделку самостоятельно, вполне можно обратиться в автосервис, где подобные виды тюнинга давно не в диковинку.

Диск диаметра R13 на «Оке»

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Задний ступичный подшипник ваз 2110

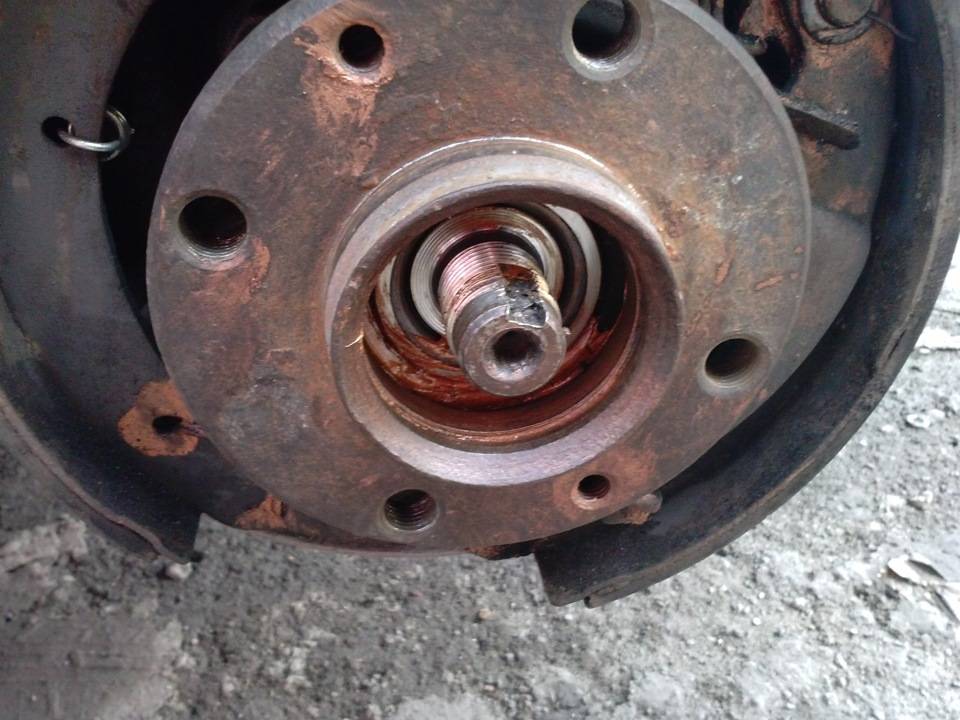

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.

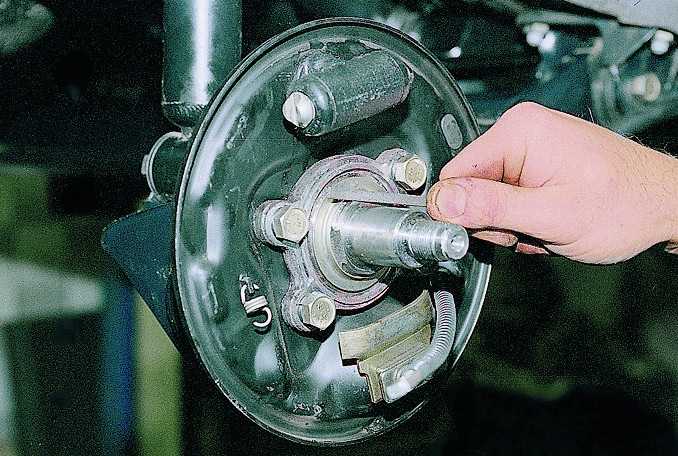

• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.

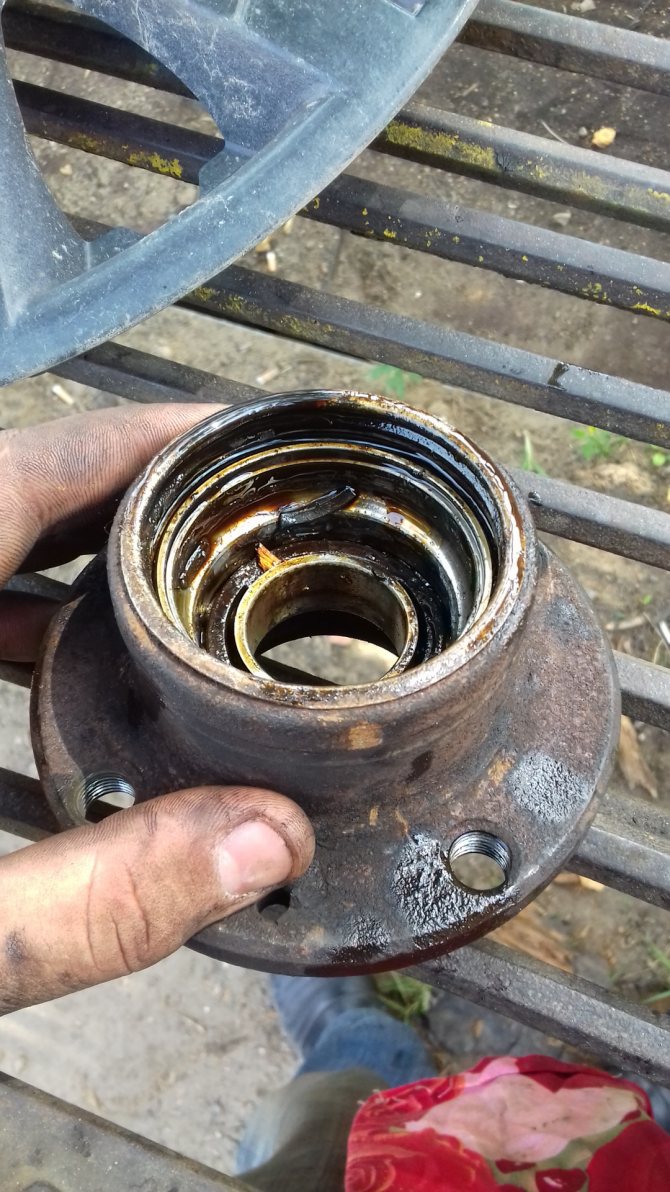

• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Ступичный подшипник сзади

• Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
• Надевается и прикручивается снятый ранее тормозной барабан с колесом.
• Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
• Колесо с центральной гайкой затягиваются.
• Закрываются гайки ступицы и надёжно затягиваются колеса.

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Причины и симптомы необходимости замены

Заднему колесу не нужно поворачивать, поэтому система крепления довольно проста. Подшипник, плотно впрессованный в ступицу, крутится на валу. В конструкции не допускаются люфты, а вращение должно быть плавным.

Нас интересует 4-я позиция

Хороший ступичный подшипник обычно служит не менее 100 тыс. км, но качество дорог вносит свои коррективы. Основные враги — это ямы и грязь. Сильный удар может вывести деталь из строя очень быстро. Не стоит забывать и про естественный износ.

Такую поломку сложно не заметить. Во время движения вы будете слышать явный вой или гул в задней части машины (в поворотах усиливается). Для более «целевой» проверки нужно поддкомкратить заднее колесо и сильно раскрутить его (по возможности). Если во время вращения услышите шум — пора менять. Стуки при поперечном «шевелении» означают крайнюю степень износа. В последнем случае не затягивайте с ремонтом.

Не должно быть стуков

Проверьте оба колеса. На слух не всегда можно правильно определить сторону. Поломку обнаружили, теперь переходим к подготовке.

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

1. Вынимаем стопорное кольцо;
2. Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

1. Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

1. После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

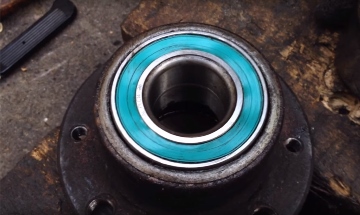

Теперь можно устанавливать новую деталь

1. Выравниваем ступицу в горизонтальной плоскости.

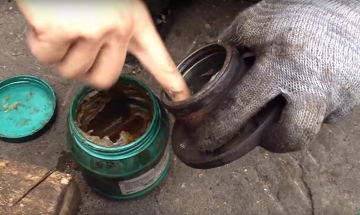

2. Обрабатываем новый шарикоподшипник литолом или солидолом.

1. Устанавливаем деталь абсолютно ровно в отношении посадочного места.
2. Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

1. После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
2. Монтируем стопорное кольцо;

Замена с помощью съемника и пресса

Существенно облегчить процесс ремонтных работ можно при использовании специального пресса. Он позволяет аккуратно выпрессовать деталь, и установить ее обратно максимально эффективно.

1. Фиксируем деталь в тисках пресса;
2. При помощи штока выдавливаем шарикоподшипник;
3. Запрессовка осуществляется в обратном порядке. Для удобства и безопасности желательно осуществлять запрессовку через снятую деталь.

Примечание:

Плюс этого способа в том, что давление нарастает постепенно и сама деталь не испытывает ударных нагрузок, как при работе молотком. Если у вас есть возможность – используйте именно этот способ, как наиболее безопасный и удобный. Пресс часто доступен на СТО или его можно найти у соседа по гаражу. А при желании такой прибор делается самостоятельно.

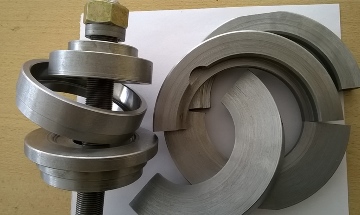

Альтернативой для пресса является наличие специального инструмента в виде съемника. Инструмент поможет сэкономить время при работе. С его помощью можно провести быструю замену заднего ступичного подшипника ВАЗ 2108, а цена его остается в пределах разумного. Так, стоимость колеблется между отметками 1500-700 рублей в зависимости от страны изготовителя и бренда.

1. Устанавливаем ступицу в тисках;
2. Упираем кольцо съемника в шарикоподшипник;
3. На шток с обратной стороны накручиваем болт;
4. Производим плавную запрессовку;

Преимущества такого подхода очевидны – можно установить деталь самостоятельно или демонтировать ее, исключив возможность перекоса.

Сборка и установка узла

После запрессовки нового элемента можно приступать к сборке всего узла. Весь процесс осуществляется в обратном порядке:

1. Устанавливаем на место стопорное кольцо;
2. Монтируем ступицу в сборе непосредственно на ось;

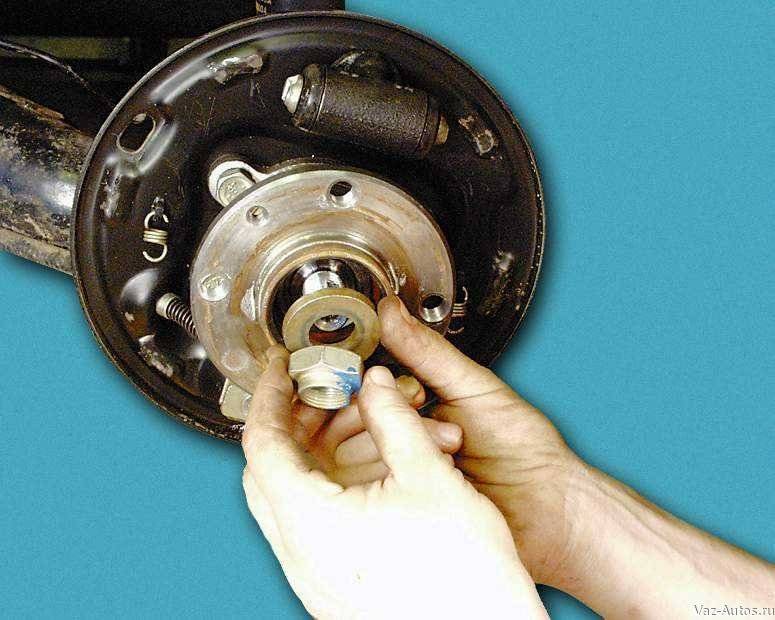

1. Закручиваем стопорную гайку;
2. Надеваем тормозной барабан на направляющие шпильки, закручиваем их;
3. Монтируем колесо на свое посадочное место;

Примечание:

Важно понимать, что работы должны осуществляться при помощи динамометрического ключа, так как для любого болта есть свои моменты затяжки. А перед выездом на дороги общего пользования необходимо проверить исправность и функциональность всей системы.

Признаки неисправности и диагностика

Главный признак – избыточный шум, который усиливается во время езды. Второй важный признак – наличие люфта у колеса.

Чтобы точнее определить неисправность, и понять с какой стороны потребуется ставить новую деталь, необходимо:

1. На скорости в 10-15 км/ч резко повернуть руль влево, после чего этот посторонний шум исчезнет, то значит, что шум исходит от левого колеса, а точнее, от подшипника его ступицы.
2. Если же шум пропадает при повороте вправо, то придется менять подшипник на правом колесе.

Для проведения 100% диагностики следуйте инструкции:

1. Поднять авто подъемником или домкратом.
2. Если авто с передним приводом, то запустите двигатель, и на месте наберите скорость в 70-80 км/ч.
3. Далее следует на слух определить, от какого колеса исходит больший шум.
4. Если колесо не ведущее, то раскрутить его можно руками.
5. После остановки колеса нужно взяться одной рукой за верхнюю часть, в второй – за нижнюю.
6. Попытайтесь раскачать колесо в вертикальной плоскости.
7. Даже при наличии небольшого люфта, подшипник придется менять.
8. Аналогично пошатайте колесо в горизонтальной плоскости.

Примечание:

Бывает так, что люфт появляется из-за неисправностей элементов подвески, или же по причине неправильной затяжки ступичной гайки. Чтобы убедится, что дело не в подвеске, необходимо нажать на педаль тормоза, в проверки люфта по вертикали. Если люфт не пропал, то искать причину нужно в подвеске. Так же следует проверить момент затяжки контргайки, инструкция имеется в статье «Как затянуть ступичную гайку и каким моментом».

Подшипники Ока — советы, секреты, рекомендации

В России распространен отечественный малолитражный автомобиль Ока. Машина малого класса имеет передний привод и поперечное расположение двигателя. Максимальная скорость движения составляет 120 км/ч. Ока

Подшипники ступицы – советы по выбору

Сегодня с приобретением подшипников на данное транспортное средство не возникает дополнительных сложностей, несмотря на то, что они давно не выпускаются. Дело в том, что большое количество комплектующих элементов на автомобиль Ока, в том числе и опорные подшипники Ока, являются схожими с теми, которые монтируются на линейку ВАЗ и отличаются наличием приемлемой стоимости. Подшипник ступицы заднего колеса

На потребительском рынке можно найти подшипники на ВАЗ 1111 от различных производителей.

Ступичные подшипники – назначение, особенности конструкции

Ступичные подшипники Ока применяются с целью достижения равномерного вращения колес и обладают следующими особенностями:

1. Они выступают в качестве связующей областью между транспортной осью и ступицей.
2. По своим конструктивным особенностям ступичные подшипники являются классическими подшипниками качения.
3. Они состоят из колец в количестве двух штук, между которыми монтированы элементы конической формы из резины высокого уровня плотности.

Подшипник ступицы переднего колеса

Для задних колес (наружная и внутренняя опора) используется роликовый, конический, однорядный подшипник ступицы в количестве двух штук. Для ступицы передних колес применяется шариковый радиально-упорный двухрядный подшипник. Данный тип используется сегодня довольно часто. Его конструкция отличается сложностью и надежная. Кроме того, ресурс его функционирования является более высоким по сравнению с одноядерными изделиями.

Причины выхода из строя

С течением времени состояние подшипника ступицы ВАЗ 111 ухудшается, вследствие износа. В связи с этим, специалисты рекомендуют своевременно проводить диагностику и обслуживание автомобиля. Очень часто подшипник автомобиля Ока можно заменить отдельно, также он может продаваться совместно со ступицей. Передняя подвеска Ока

Подшипники ступицы испытывают большую нагрузку, они обеспечивают удержание массы автомобиля. Как известно, допустимая полная масса автомобиля «Ока» составляет 975 килограмм. Наивысшие данные нагрузки появляются в процессе торможения. На подшипник передней или задней ступицы оказывают воздействие осевая и радиальная силы. Поэтому, выбирая подшипник для автомобиля целесообразно отдавать предпочтение качественной продукции

Крайне важно своевременно определять поломку подшипника ступицы.Если звук подвески изменился, возникает непривычный гул при повороте руля, из кузова идут вибрации, то это говорит о том, что ступичный подшипник вышел из строя и подлежит замене. Неисправность данной комплектующей детали оказывает отрицательное влияние не только на ходовую часть, но и на транспортное средство в целом

Причины такой поломки — износ детали, наличие сильного удара в процессе перемещения машины, отрицательное влияние окружающей среды. Залог длительной службы автомобиля — своевременное обслуживание и диагностика. Рекомендуется осуществлять обслуживание на каждые 20-30 тыс.км. пробега.Полный список подшипников для ВАЗ 1111

Также посмотрите видео по теме:

Не забудь сохранить статью!

podshipnikcentr.ru

Как сделать развал схождение на автомобиле ока

С точностью отрегулировать развал схождение можно только на специальном стенде. Но отличного результата можно добиться и подручными приспособлениями – в частности, если пришлось заменить детали, а до профессионального стенда далеко. Была бы хорошая яма (эстакада) и соответственно навыки. Автомобиль должен стоять горизонтально – для этого нужно под колеса подложить куски фанеры, а проверить горизонтальность строительным уровнем

Важно запомнить, что регулировка теряет смысл, если не устранить неисправности в подвеске автомобиля, чрезмерные люфты подшипников ступиц и верхних опор стоек

Недопустимы большие деформации и износ резинометаллических шарниров. Автомобиль необходимо укомплектовать шинами и колесами одного размера, а давление воздуха в них должно быть 0,18МПа (1,8атм). Осевое и радиальное биение ободов не может превышать 0,7 и 1,0мм. Биение можно проверить, вращением вывешенного колеса, рядом с которым установлена (плотно установлена) стойка (подойдет даже кирпич). На боковине шины нужно найти две точки диаметрально противоположные, одинаковых осевых биений и пометьте их маркером или мелом. Они будут нужны при регулировании развала и схождения.

Перед проверкой прожимаем 2, либо 3 раза подвеску, прикладывая определенное усилие начиная к заднему, потом к переднему бамперу. Установки колес у обкатанной, загруженной машины должна быть следующей: угол продольного наклона от1,5 до 2,5 градусов; развал по ободу начиная от вертикали 0, плюс – минус 3 мм; схождение по ободу 0, плюс – минус 1мм. Продольный угол регулируем, изменяя растяжку рычага подвески. Нужного результата достигаем, вращая гайку на растяжке, в месте ее установки в резинометаллическом шарнире. С увеличением данного угла курсовая устойчивость повышается. Шаблон позволит определить продольный угол практически на любых моделях Ваз. На шаблоне, параллельная торцам выступов проведена линия, а на линии отверстие, в котором находится нить и два грузика на концах. Просунув нить в отверстие (до грузика), можно применить шаблон и для колеса с противоположной стороны.

Recommendations

Comments 9

Вот это идея с направляйкой под сверло! спасибо! Взял на вооружение тк впринципии планировал сверлиться по месту но боялся что просверлю ни ровно. Надо будет заказать токарю пару направляющих под сверла 3,2 мм и 6-6,5 ну а уже под шпильку без направляйки досверлю. Еще раз спасибо за идею!

незачто, сам год решался на это, пока ее эксплуатировал.Зато сейчас стоят 14 диски с резиной 185х60,что было под рукой, то и поставил.ниче не трет, пока жопу не загрузишь.Исправим 13 дисками или резиной поменьше и приподнимем заднюю часть.

Вот это идея с направляйкой под сверло! спасибо! Взял на вооружение тк впринципии планировал сверлиться по месту но боялся что просверлю ни ровно. Надо будет заказать токарю пару направляющих под сверла 3,2 мм и 6-6,5 ну а уже под шпильку без направляйки досверлю. Еще раз спасибо за идею!

Вру трут бампера, пока снял.Задние надо чуть подрезать, а передний у меня был самодельный, верх от оки, а низ от калины, пришлось пока снять.Отремонтирую обратно поставлю.

как передок сверлится ? я задние уже поставил ! предстоит передок !

многие снимают ступицы, да и я сначало планировал.Но когда скинул тормозной диск понял что шпильки мне по месту не выбить, так как мешает (как правильно его обозвать) задний фартук чтоли, каторый сразу за ступицей идет.Взял вырезал болгаркой см 2-3 в том месте где крепится супорт, чтоб при выбивание шпилька нормально вышла и также и забивать.А сверлил также как и задние. с выбиванием всех шпилек кроме одной и одиванием старого диска и сверлением.И все операция по внедрению 4-х шпилек по кругу прошла успешно. Чуть позже выложу фото процесса сейчас работой очень загружен.

СПАСИБО ! буду пробовать ! НА СНЯТЫХ — ТАК КАК РЕШИЛ СМЕНИТЬ ПОДШИПНИКИ !

Долго думал, что делать на заказ никто не соглашался везти говорили мол дорого. Купил 4 шпильки от нивы и пришлось сверлить ступицы боялся испортить и вот что получилось.

Проверка правильности установки компонентов на задней оси автомобиля ВАЗ-2108

1. Проверка осевого зазора:

Для начала необходимо убедиться, что подшипник установлен с правильным осевым зазором. Осевой зазор представляет собой расстояние между внутренним и внешним кольцами подшипника. Для проверки осевого зазора следует наложить микрометр на излом вала и нажать на ось подшипника. Если микрометр показывает значение, отличное от нуля, подшипник не был правильно установлен и требуется повторная настройка его положения.

2. Проверка уровня шума:

Другим важным аспектом при проверке правильности установки подшипников является анализ уровня шума, выдаваемого поворотными частями

Рекомендуется подъехать к пустому участку с хорошим асфальтовым покрытием и обратить внимание на любые аномальные звуки, исходящие от задних колес во время езды. Если обнаружены непривычные шумы, возможно, что подшипники неправильно установлены или требуют дополнительной настройки

3. Проверка мягкости хода подвески:

Для определения корректной установки подшипников необходимо также проанализировать мягкость хода задней подвески автомобиля. При неправильной установке подвеска может стать слишком жесткой или, наоборот, слишком мягкой, что негативно отразится на управляемости автомобиля и общем комфорте во время движения

Важно проверить, что подвеска не имеет слишком большой свободы и одновременно способна надежно амортизировать неровности на дороге

4. Проверка свободного хода колеса:

Наконец, для подтверждения правильности установки подшипников следует проверить свободный ход задних колес. Это можно сделать, подняв заднюю часть автомобиля на подъемнике или используя домкрат. После поднятия задней оси, потрясите колеса и убедитесь, что они вращаются свободно и без каких-либо помех. Если колеса не вращаются плавно или заедают, возможно, что подшипники установлены не в соответствии с требованиями и требуют повторной настройки.

Замена заднего ступичного подшипника ВАЗ 2108 вместе со ступицей

Иногда бывает ситуация, когда новый шарикоподшипник становится на посадочные места слишком легко.

Если есть, хоть какой-то люфт, это означает, что выработка слишком велика и размеры диаметра внутреннего кольца ступицы уже выходят за пределы допустимых норм. Даже исправный элемент будет давать биение при таком положении дел. При таком положении вещей – замените узел полностью. При повреждении резьбы замена также желательна.

Процесс полностью соответствует упомянутому выше:

1. Снимаем колесо;
2. Демонтируем тормозной барабан;
3. Откручиваем гайку крепления;
4. Снимаем ступицу полностью;
5. Выпрессовывать подшипник попросту не надо – достаточно смонтировать новую деталь в порядке, обратном первым трем пунктам. Главное – смазать новые элементы и затянуть болты, согласно рекомендациям в инструкции по эксплуатации.

Замена шарикоподшипника с проверкой на биение:

Быстрая замена за 15 минут:

Ремонт ВАЗ 1111 (Ока) Замена подшипника ступицы переднего колеса

1. Снимите колесо и декоративный колпак гайки ступицы колеса.

2. Вновь установите колесо и расконтрите гайку ступицы.

3. Ослабьте затяжку гайки ступицы. Она затянута с большим моментом, поэтому рекомендуется воспользоваться удлинителем, например отрезком трубы.

4. Снимите переднее колесо, тормозные колодки и суппорт, подвесив его на веревке или проволоке к пружине передней подвески (см. подраздел 7.1.1.).

5. Снимите тормозной диск (см. подраздел 7.1.3.).

6. Выпрессуйте палец шарового шарнира из поворотного рычага (см. подраздел 6.4.) и отведите рулевую тягу в сторону.

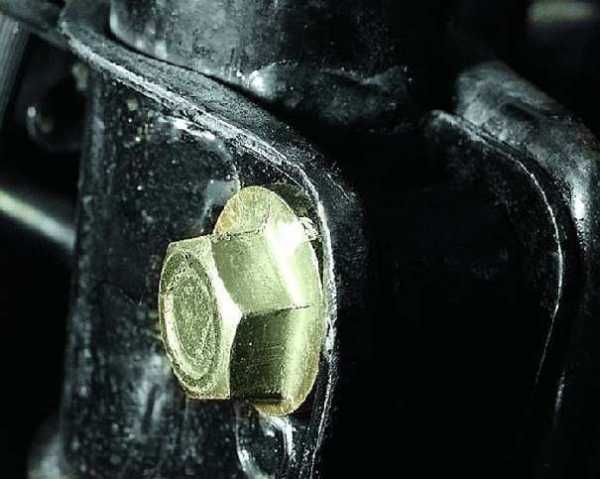

7. Отметьте положение головки регулировочного болта на кронштейне стойки. Это поможет при установке стойки приблизительно сохранить развал колес.

8. Ослабьте затяжку гаек болтов крепления поворотного кулака к стойке.

9. Отверните два болта крепления шаровой опоры к поворотному кулаку (под головками болтов установлены плоские и пружинные шайбы).

10. Окончательно отверните две гайки крепления поворотного кулака к стойке и выньте болты.

11. Окончательно отверните гайку ступицы.

12. Снимите упорную шайбу.

13. Выведите поворотный кулак из кронштейна стойки и…

14. …снимите его в сборе со ступицей с хвостовика наружного ШРУСа.

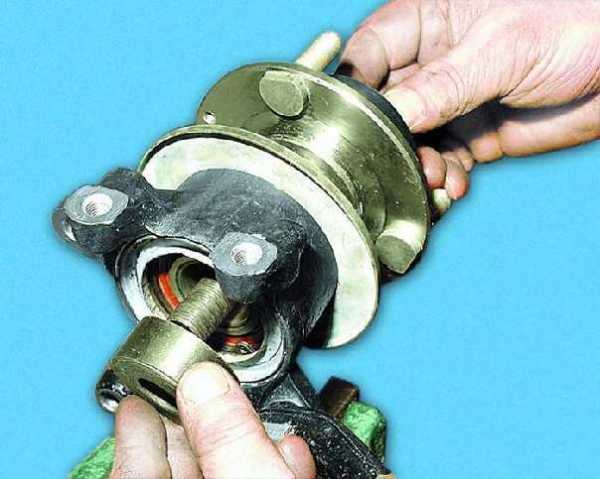

15. Зажав поворотный кулак в тиски, выпрессуйте с помощью соответствующей выколотки…

16….ступицу из поворотного кулака.

17. Если наружная часть внутреннего кольца подшипника осталась на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице есть две специальные выемки.

18. Если необходимо заменить наружное грязезащитное кольцо, с помощью выколотки сбейте его с поворотного кулака (для замены подшипника это можно не делать).

19

Осторожно поддев отверткой, снимите внутреннее грязезащитное кольцо

20. Снимите стопорные кольца с обеих сторон поворотного кулака.

21. Установив приспособление с соответствующей оправкой, выпрессуйте подшипник из кулака.

22. Очистите от грязи ступицу и…

23. …поворотный кулак.

24. Выбейте молотком поврежденные шпильки крепления колеса и запрессуйте новые.

25. При замене поворотного кулака снимите с него поворотный рычаг, отвернув болт крепления, и установите рычаг на новый кулак.

26. Установите наружное стопорное кольцо в проточку поворотного кулака.

27. Запрессуйте с помощью соответствующей оправки новый подшипник в поворотный кулак, прикладывая усилие только к наружному кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник – он может разрушиться.

28. Установите внутреннее стопорное кольцо.

29. Запрессуйте внутреннее грязезащитное кольцо с помощью стакана приспособления.

30. Запрессуйте наружное грязезащитное кольцо с помощью подходящей оправки.

31. Установите в поворотный кулак ступицу и приспособление с соответствующей оправкой (чтобы приложить усилие к внутреннему кольцу подшипника) и…

32. …запрессуйте ступицу во внутреннее кольцо подшипника.

33. Установите поворотный кулак в порядке, обратном снятию. При этом поверните регулировочный болт так, чтобы совпали ранее сделанные метки, и, удерживая его в этом положении от проворачивания, затяните гайку его крепления.

34. При сборке используйте новую гайку ступицы или гайку с другого колеса (чтобы старая замятая часть а буртика гайки при кернении не попадала в паз б хвостовика наружного ШРУСа).

35. После установки автомобиля на землю окончательно затяните гайку ступицы, законтрите ее и установите декоративный колпак.



Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 — Замена подшипника ступицы переднего колеса

Если при покачивании вывешенного колеса появился люфт или шум во время движения, есть вероятность, что подшипник ступицы вышел из строя.

В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается. Поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.

При повышенном люфте в колесе расконтрите гайку ступицы и проверьте момент ее затяжки. Если крепление ослаблено, попробуйте затянуть гайку требуемым моментом и законтрите ее. При отсутствии люфта подшипник сможет проработать еще какое-то время.

Вам потребуются: ключи «на 17», «на 19» (два), «на 30», отвертка, бородок, молоток, приспособление с набором оправок для запрессовки подшипников, щипцы для снятия стопорных колец, маркер.

Так выглядит набор оправок для запрессовки подшипников

1. Cнимите колесо и декоративный колпак гайки ступицы колеса.

2. Вновь установите колесо и расконтрите гайку ступицы.

3. Ослабьте затяжку гайки ступицы. Она затянута с большим моментом, поэтому рекомендуется воспользоваться удлинителем, например отрезком трубы.

4. Снимите переднее колесо, тормозные колодки и суппорт, подвесив его на веревке или проволоке к пружине передней подвески (см. «Снятие и установка суппорта тормозного механизма переднего колеса»).

5. Снимите тормозной диск (см. «Замена тормозного диска»).

6. Отсоедините рулевую тягу (см. «Замена рулевой тяги») и отведите тягу в сторону.

7. Отметьте положение головки регулировочного болта на кронштейне стойки. Это поможет при установке стойки приблизительно сохранить развал колес.

8. Ослабьте затяжку гаек болтов крепления поворотного кулака к стойке.

9. Выверните два болта крепления шаровой опоры к поворотному кулаку (под головками болтов установлены плоские и пружинные шайбы).

10. Окончательно отверните две гайки крепления поворотного кулака к стойке и выньте болты.

11. Окончательно отверните гайку ступицы.

12. Снимите упорную шайбу.

13. Выведите поворотный кулак из кронштейна стойки и снимите его в сборе со ступицей с хвостовика наружного ШРУСа.

14. Зажав поворотный кулак в тиски, выпрессуйте с помощью соответствующей выколотки…

15. …ступицу из поворотного кулака.

16. Если наружная часть внутреннего кольца подшипника осталась на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице есть две специальные выемки.

17. Если необходимо заменить наружное грязезащитное кольцо, с помощью выколотки сбейте его с поворотного кулака (для замены подшипника это можно не делать).

Осторожно поддев отверткой, снимите внутреннее грязезащитное кольцо. 19

Снимите стопорные кольца с обеих сторон поворотного кулака

19. Снимите стопорные кольца с обеих сторон поворотного кулака.

20. Установив приспособление с соответствующей оправкой, выпрессуйте подшипник из кулака.

21. Очистите от грязи ступицу и поворотный кулак.

22. Выбейте молотком поврежденные шпильки крепления колеса и запрессуйте новые.

23. При замене поворотного кулака снимите с него поворотный рычаг, вывернув болт крепления, и установите рычаг на новый кулак.

24. Установите наружное стопорное кольцо в проточку поворотного кулака.

25. Запрессуйте с помощью соответствующей оправки новый подшипник в поворотный кулак, прикладывая усилие только к наружному кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник — он может разрушиться.

26. Установите внутреннее стопорное кольцо.

27. Запрессуйте внутреннее грязезащитное кольцо с помощью стакана приспособления.

28. Запрессуйте наружное грязезащитное кольцо с помощью подходящей оправки.

29. Установите в поворотный кулак ступицу и приспособление с соответствующей оправкой (чтобы приложить усилие к внутреннему кольцу подшиника) и…

30. …запрессуйте ступицу во внутреннее кольцо подшипника.

31. Установите поворотный кулак в порядке, обратном снятию. При этом поверните регулировочный болт так, чтобы совпали ранее сделанные метки, и, удерживая его в этом положении от проворачивания, затяните гайку его крепления.

32. При сборке используйте новую гайку ступицы или гайку с другого колеса (чтобы старая замятая часть а буртика гайки при кернении не попадала в паз б хвостовика наружного ШРУСа).

33. После установки автомобиля на землю окончательно затяните гайку ступицы, законтрите ее и установите декоративный колпак.

Регулировка подшипников ступиц колес — как часто нужно делать?

Не секрет, что многие иномарки «не разбираются», тоесть при выходе из строя какой-то части детали – она полностью подлежит замене. Вот и получается, что в отличии от своих зарубежных коллег, отечественные автолюбители (многие из которых являются владельцами классических моделей ВАЗ) могут с «закрытыми глазами» разобрать и снова собрать свое транспортное средство. Поэтому, наличие у них знаний, касательно регулировки подшипников ступиц колес – совсем не удивительный факт.

На сегодняшний день, среди многих инженеров и конструкторов автоиндустрии, бытует мнение, что нерегулируемые и неразборные подшипники передних ступиц обладают более высоким уровнем безопасности. Однако, данное утверждение справедливо лишь наполовину. Такой подшипник подлежит замене только вместе с запрессованной еще на заводе ступицей. Учитывая, что изнашивания деталей избежать нельзя, спустя некоторое время активной эксплуатации, в нем появляется люфт и тут выход только один – снова придется покупать новый, дорогой подшипник.
