Обучаем ключ: как правильно все сделать

На практике эта процедура довольно редкое явление, однако о ней необходимо напомнить. Обучать ключ требуется для последующей возможности беспрепятственно запускать мотор. Как правило, к такому акту прибегают в автосалоне при продаже автомобиля клиенту.

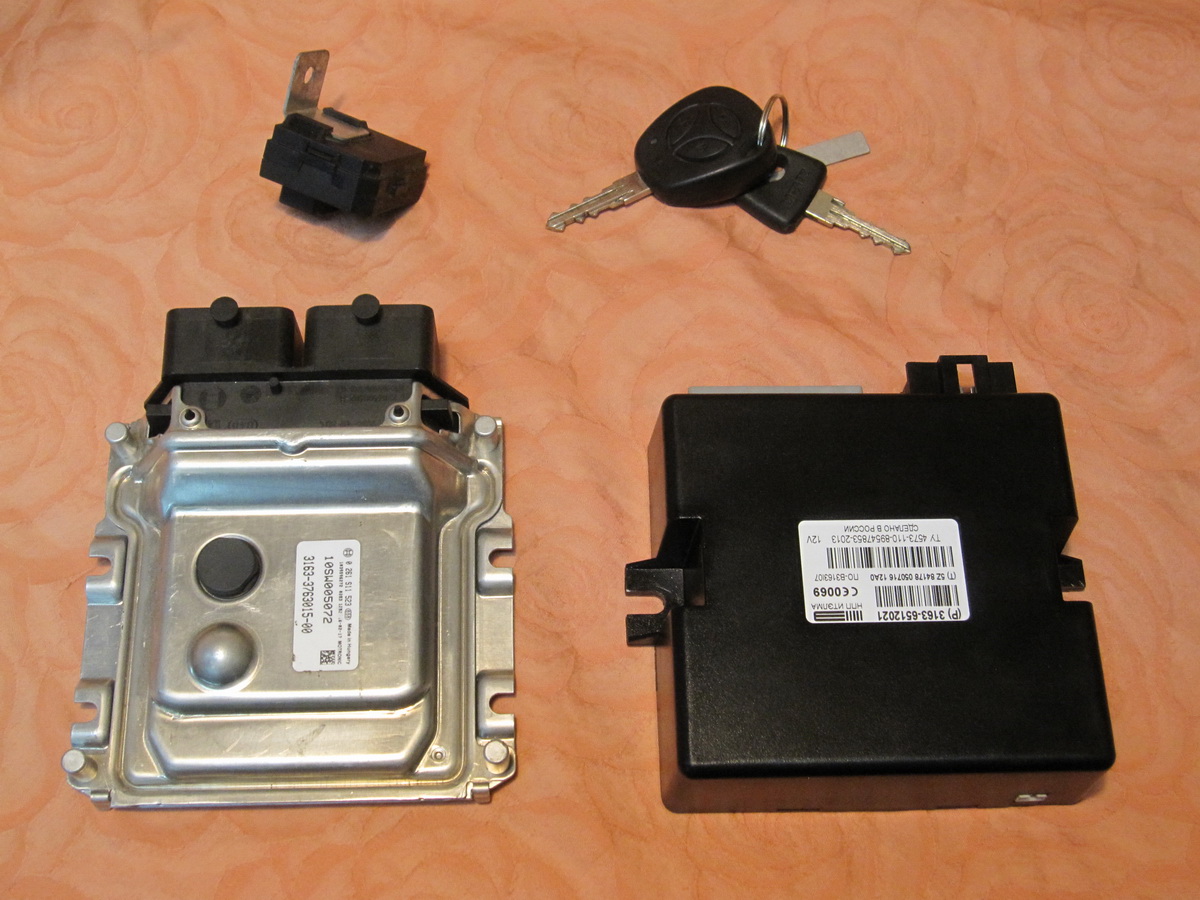

Если ЭБУ заменяется или возникла необходимость сменить ключ, то обучение снова становится незаменимой процедурой. Когда владелец утерял штатный ключ, то изготовить новый возможно только по специальному заказу, после чего понадобится его обучить.

Игнорировать обучение нельзя, поскольку завести мотор попросту не удастся. Некоторые владельцы отключают устройство, однако таким действием они лишают свой автомобиль гарантированной защиты.

Рассмотрим метод, позволяющий корректно обучить ключ. Главное требование – он должен быть новый и исправный. Невозможно применить обучение к ключу, который ранее проходил аналогичную процедуру на другом устройстве.

Далее подробней рассмотрим непосредственно процедуру обучения ключа в УАЗ Патриот.

1. Сначала закрываем двери, после чего вставляем ключ в личинку и активируем зажигание. Выдерживаем паузу длительностью в 6 секунд.
2. Теперь зажигание выключаем и следим за мигающим контрольным символом. Это мигание должно происходить с частотой пять раз за секунду. Если процесс носит замедляющийся характер, то обучение произведено некорректно. Далее вынимаем ключ из личинки.
3. Лампа продолжает оставаться в мигающем режиме в течение 6 секунд. Сразу вставляем ключ и активируем зажигание. Если в данный момент наблюдается появление звуковых сигналов, то процедура проведена правильно.
4. Снова выдерживаем 6-секундную паузу до появления двух звуковых сигналов. Если появление сигналов не наблюдается, то процедуру повторяем сначала.
5. Когда даже после третьей попытки невозможно обучить ключ, то его необходимо заменить. Такая ситуация может свидетельствовать о том, что ключ ранее был обучен на другом иммобилайзере.
6. После успешной процедуры вставляем ключ и запускаем мотор.

К сведению! Устройство способно обучить только два ключа. Эту особенность необходимо учесть в дальнейшем. Обучающий ключ в последствии подлежит перекодировке.

Как отключить иммобилайзер на Уаз Патриот

УАЗ Патриот за время своего существования обзавелся популярностью в среде угонщиков. Эта «слава» заставила производителя дополнить список штатного оснащения таким полезным компонентом, как иммобилайзер. Данное устройство непосредственно связано с бортовым ЭБУ и противодействует попыткам угона. Суть защиты состоит в том, что когда в личинку замка зажигания погружен нештатный ключ, то мотор не запускается. Также пуск двигателя становится невозможным при попытках его осуществить иными способами, поскольку иммобилайзер распознает таковые действия.

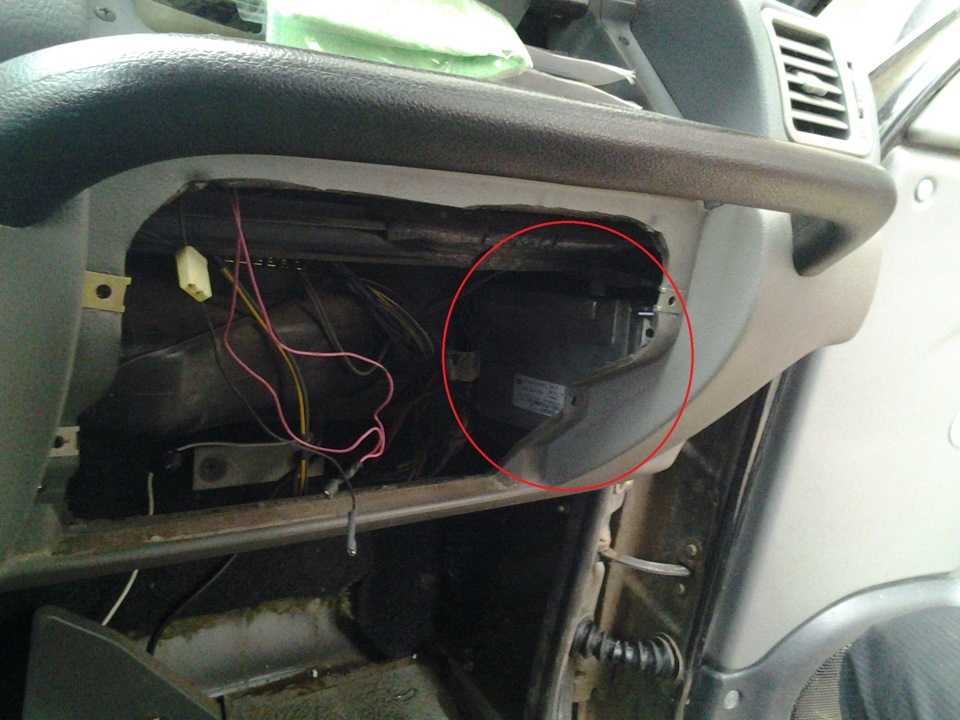

Далее поговорим где находится указанное устройство в модели УАЗ Патриот и рассмотрим его функциональную схему

Также уделим внимание моментам, связанным с ситуациями, когда «родные» ключи отсутствуют, а блокировку иммобилайзера требуется «обойти»

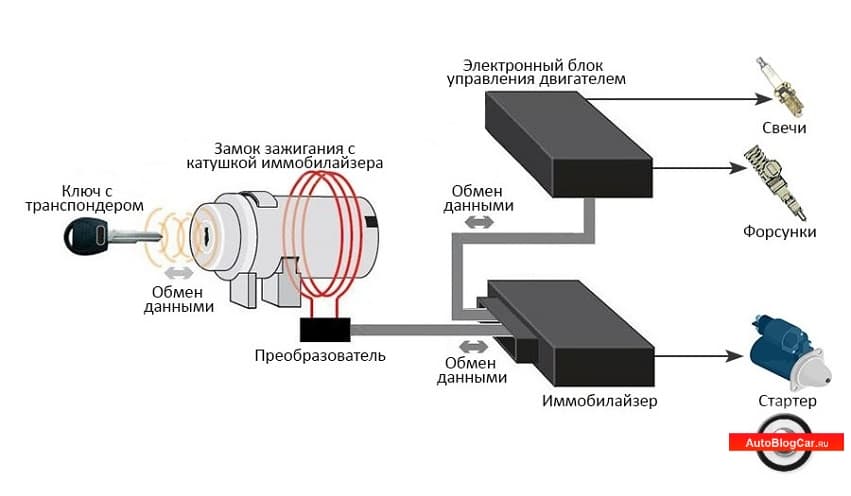

Основное предназначение и принцип действия

Заметим, что производитель сравнительно недавно начал устанавливать это противоугонное устройство в УАЗ Патриот. Оно имеет вид пластмассового блока небольших габаритов, внутрь которого помещена микропроцессорная плата. Именно процессор позволяет распознать факт доступа к замку системы зажигания с целью запустить мотор без присутствия «родного ключа».

Распознанный сигнал передается процессором в бортовой модуль управления мотором, после чего ЭБУ дает команду на прекращение подачи напряжения к стартеру. Такое действие наблюдается даже в той ситуации, когда вместо штатного ключа изготовлен неофициальный дубликат. Кроме указанных компонентов в системе защиты также присутствуют электромагнитный клапан и замыкающее реле.

Электронная противоугонная система (иммобилайзер)

Иммобилайзер является составной частью системы управления двигателем автомобиля.

Противоугонная система (иммобилайзер) может находиться в состояниях “включено” и “отключено”.

Состояние “включено” — иммобилайзер блокирует за пуск двигателя. В это состояние (постановка на охрану) система переходит при выключении зажигания.

Состояние “отключено” — иммобилайзер не препятствует запуску двигателя. В это состояние (снятие с охраны) система переходит после включения зажигания при условии:

• успешного распознавания кода ключа;
• если система находится в режиме обслуживания автомобиля.

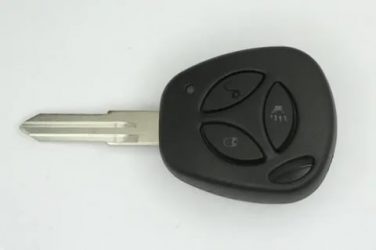

В комплект противоугонной системы входят два ключа зажигания, в головки которых встроены транспондеры. Ключ с черной крышкой контейнера транспондера — рабочий, он снимает противоугонную систему с охраны (состояние “отключено”). Им рекомендуется пользоваться для повседневных поездок. Ключ, имеющий крышку контейнера красного цвета -обучающий или мастер-ключ. Он также снимает противоугонную систему с охраны, но, в отличие от рабочего ключа, имеет дополнительную функцию перевода противоугонной системы в различные режимы.

Внимание:

Не следует пользоваться мастер-ключом для повседневных поездок, храните его дома в надежном месте. Использовать его рекомендуется только в случае утери рабочего ключа.

Допускается производить пуск двигателя зарегистрированным в данной системе ключом, закрепленным в общей связке с остальными зарегистрированными и незарегистрированными ключами при условии, что в момент пуска неиспользуемые ключи зажигания не прилегают к корпусу замка зажигания стороной встроенного контейнера транспондера.

Режим регистрации ключей

Режим регистрации ключей служит для сохранения кодов, записанных в транспондерах ключей данной противоугонной системы, и программирования транспондеров. Это делает ключи уникальными и известными только в данной системе.

Вход в режим регистрации ключей происходит автоматически при первом включении зажигания на инициализированной системе и в случае, если в системе был успешно выполнен режим очистки списка ключей (см. ниже).

Все ключи, предназначенные для регистрации, необходимо подготовить заблаговременно. На сеанс регистрации отводится ограниченное время. После истечения отведенного времени система автоматически выходит из режима регистрации ключей.

Для регистрации первого ключа в системе необходимо всегда использовать ключ с красной вставкой (крышкой контейнера транспондера).

Первый зарегистрированный ключ зажигания получает свойства мастер-ключа. Только при использовании мастер-ключа доступны все возможные функциональные режимы системы.

Транспондеры, прошедшие процедуру регистрации, невозможно использовать в другой системе управления двигателем.

Чтобы зарегистрировать ключ, необходимо выполнить следующие действия:

• включите зажигание, повернув ключ в положение «I” выключателя зажигания;
• убедитесь, что зажигание включено, код ключа распознан — нет миганий сигнализатора неисправности двигателя, нет звуковых сигналов зуммера блока иммобилайзера. Если сигнализатор неисправности двигателя мигает с частотой 5 Гц и звучат сигналы зуммера, то это означает, что регистрация данного ключа не выполнена. Необходимо определить и устранить неисправность;
• выключите зажигание, повернув ключ в положение «О» и поочередно повторите включение зажигания всеми имеющимися ключами. На сеанс регистрации всех ключей отводится 10 минут с момента регистрации мастер-ключа. Система позволяет регистрировать четыре ключа.
• после регистрации последнего ключа переведите систему в состояние охраны (“включено”). Для этого выключите зажигание. Через некоторое время произойдет включение и выключение сигнализатора неисправности двигателя. Переход системы всостояние охраны происходит через 15 секунд после выключения сигнализатора.

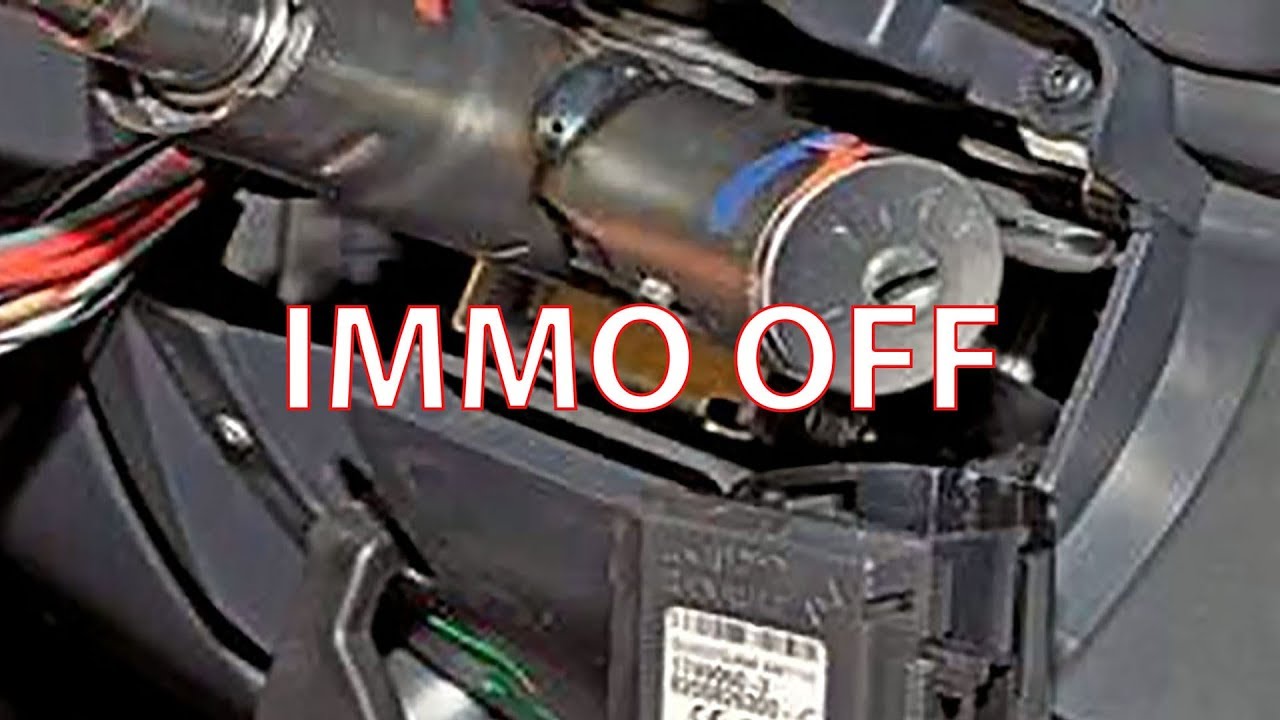

Отключаем иммобилайзер

Многих интересует вопрос, где находится и как отключить устройство. Иногда устройство может доставлять владельцу уйму неудобств или быть попросту ему ненужным. В результате пуск мотора становится неосуществимым. Такая ситуация требует отключения.

Рассмотрим, как это выполнить в УАЗ Патриот.

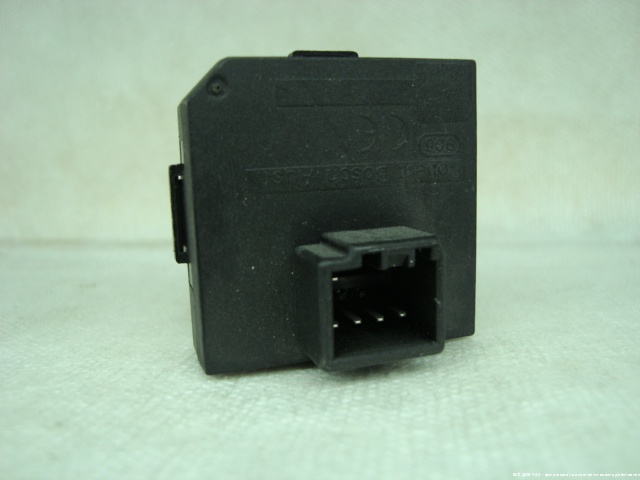

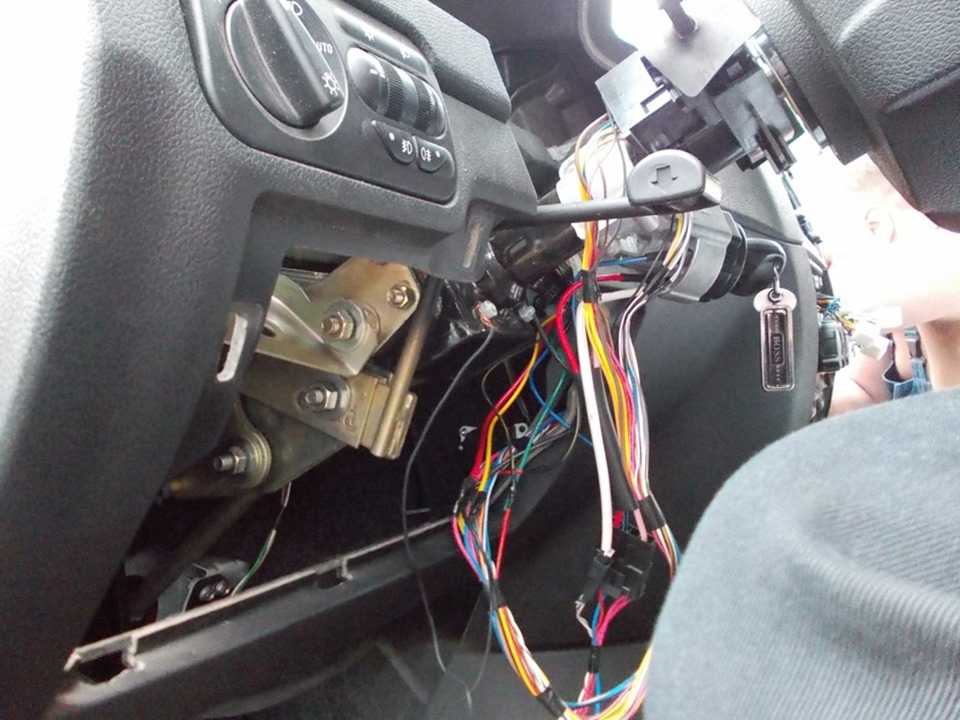

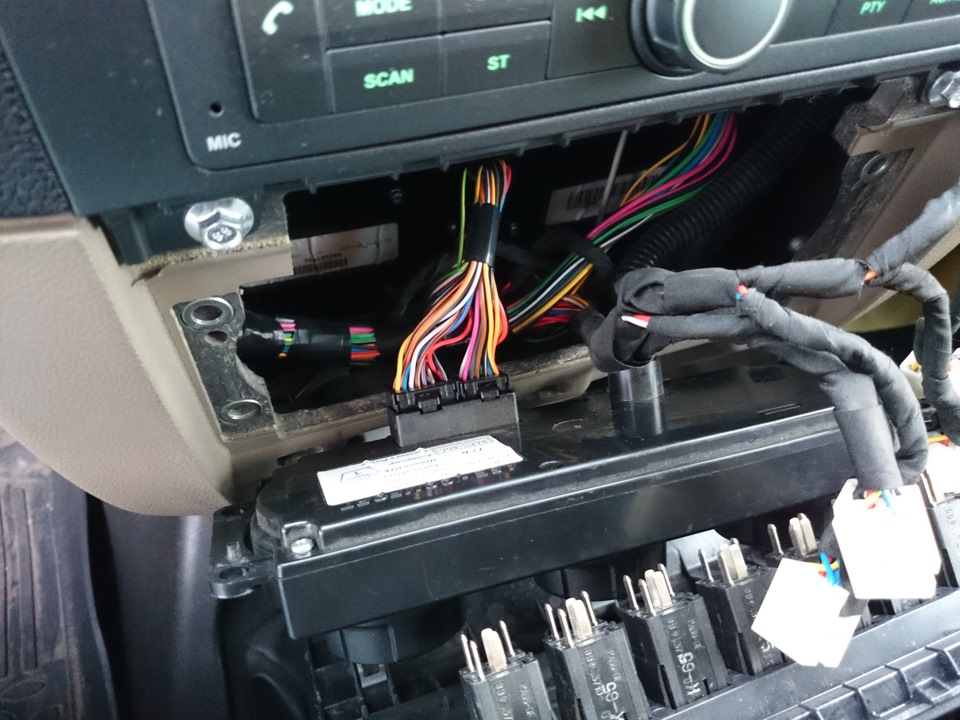

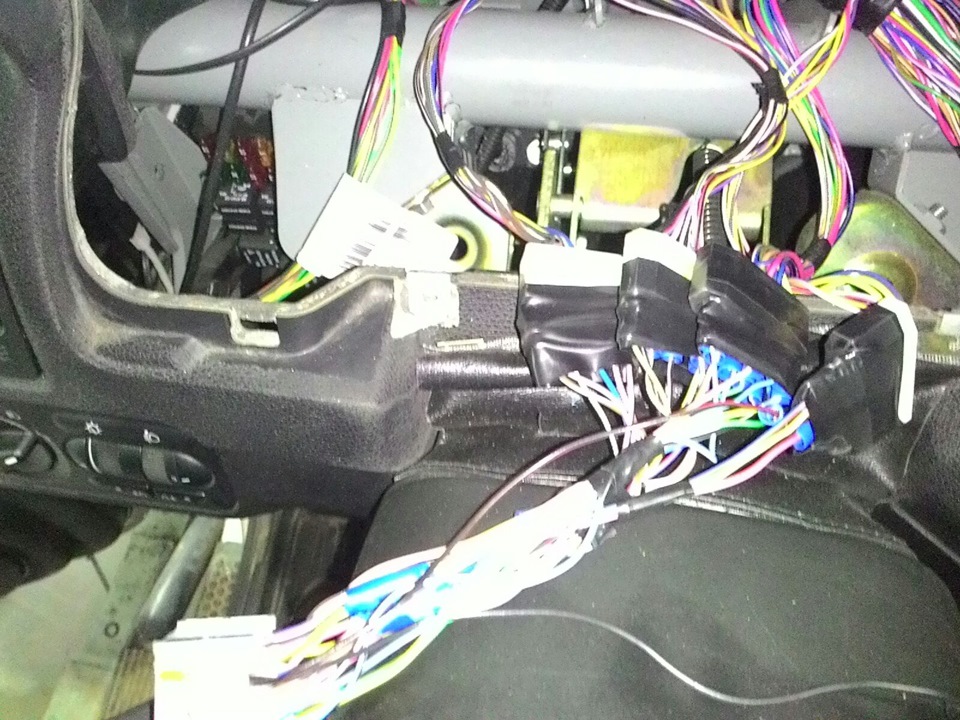

1. Вначале процедуры демонтируем иммобилайзер. Так называемый блок иммобилайзера расположен под передней консолью в районе нахождения магнитолы. Для работы потребуется отвертка. С ее помощью выкручиваем винты консольных крышек с водительской и пассажирской сторон.Теперь доступен блок иммобилайзера. Он зафиксирован посредством трех болтовых соединений.
2. После того как болты откручены, приступаем к отключению питающих клемм.

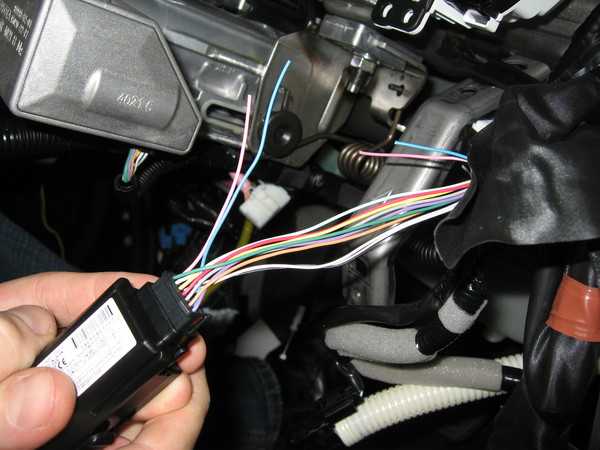

3. Теперь блок иммобилайзера можно спокойно извлекать из-под панели.
4. Приступаем к разборке устройства. Для этого потребуется открутить 4 крепежных элемента и высверлить одну заклепку.
5. На следующем этапе привлекаем на помощь ноутбук. Для его коммутации с блоком иммобилайзера используем пак-загрузчик.
6. Перед тем как подключить пак-загрузчик, следует прибегнуть к перепайке резистивного элемента.
7. Когда устройства подключены друг к другу, считываем с блока две прошивки и сохраняем их в памяти ноутбука.
8. Теперь прибегаем к установке пришивки с названием «eeprom».
9. По завершении процесса установки и отсоединения противоугонного устройства от компьютера припаиваем ранее указанный резистор на прежнее место.

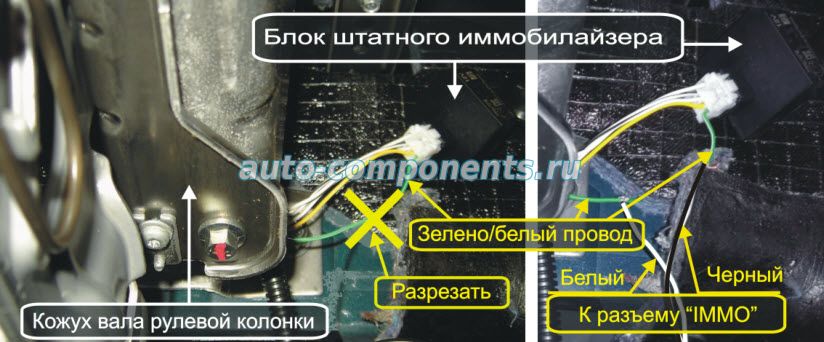

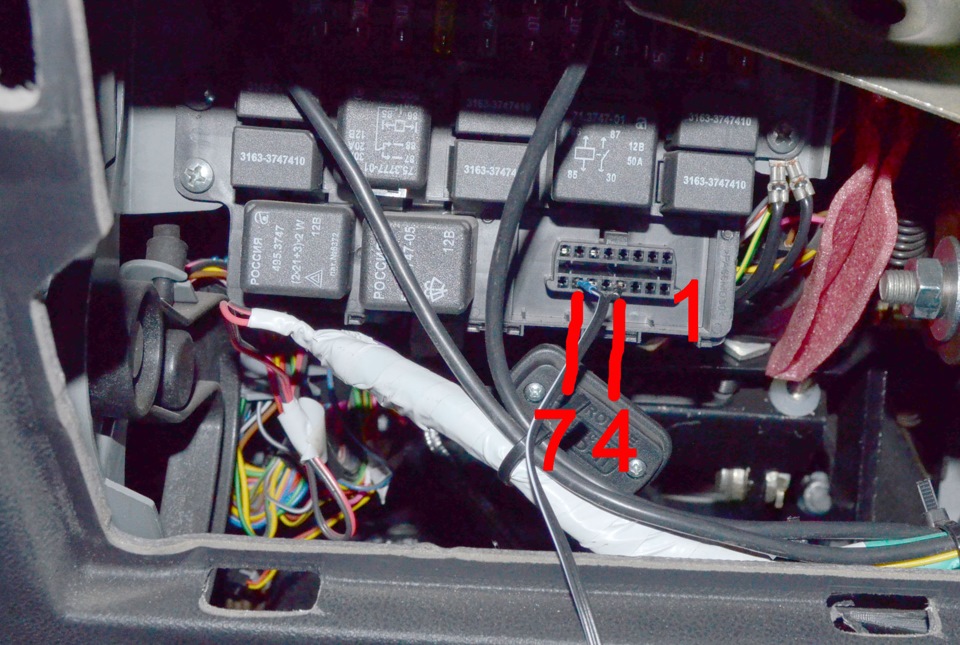

10. В зоне расположения иммобилайзера (под панелью) отыскиваем электрический разъем на 20 контактов. От него потребуется отрезать 9-й и 18-й провод. Далее оба кабеля соединяем между собой.
11. Теперь блок устройства можно устанавливать на прежнее место.
12. Если все этапы процедуры выполнены правильно, то мотор сразу запустится.

Теперь вы знаете, где находится и как отключить устройство. Когда иммобилайзер отключен, то бортовой модуль управления больше не регистрирует от него сигналы. Это позволяет пользоваться дубликатом ключа UAZ Patriot.

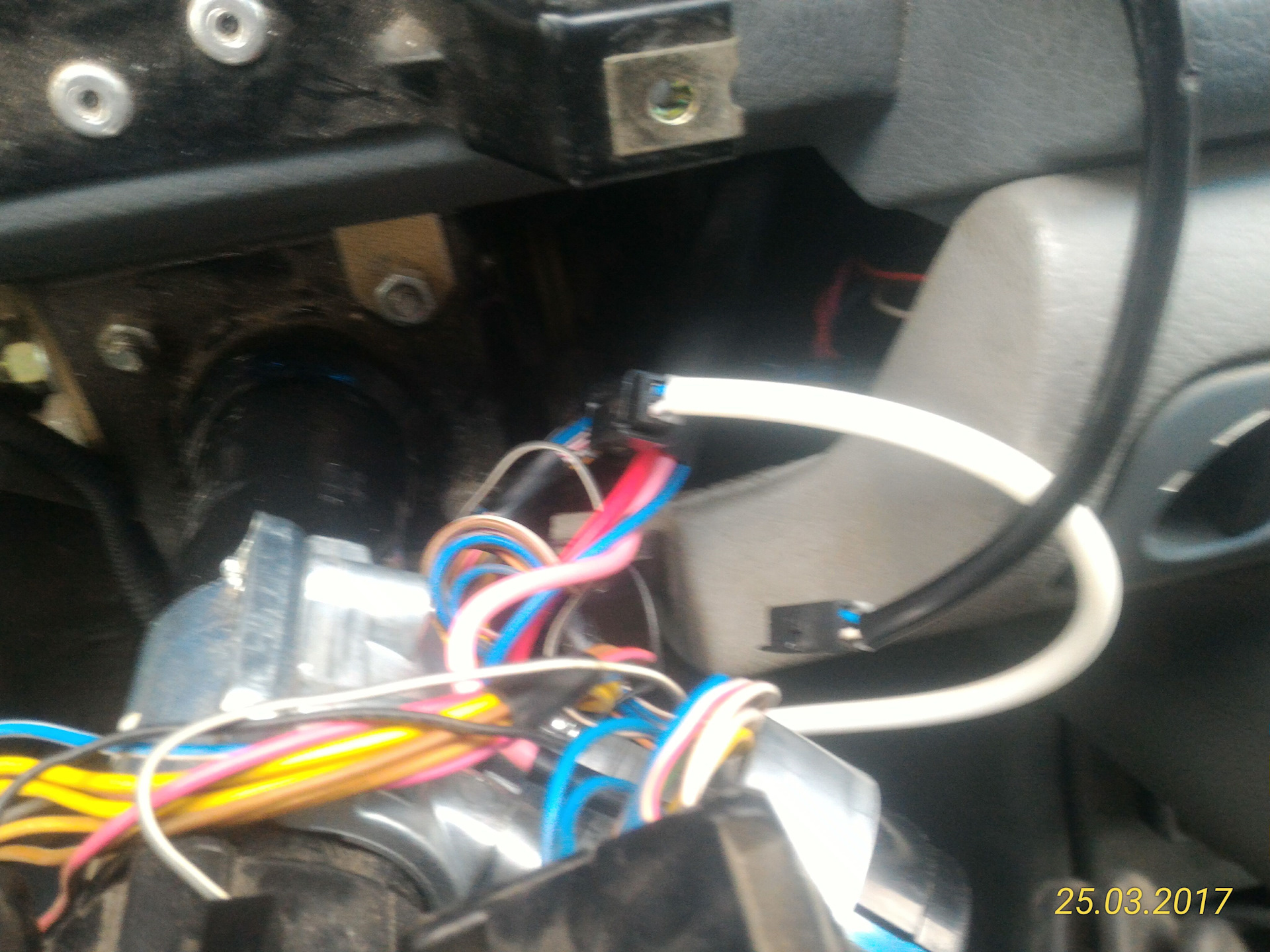

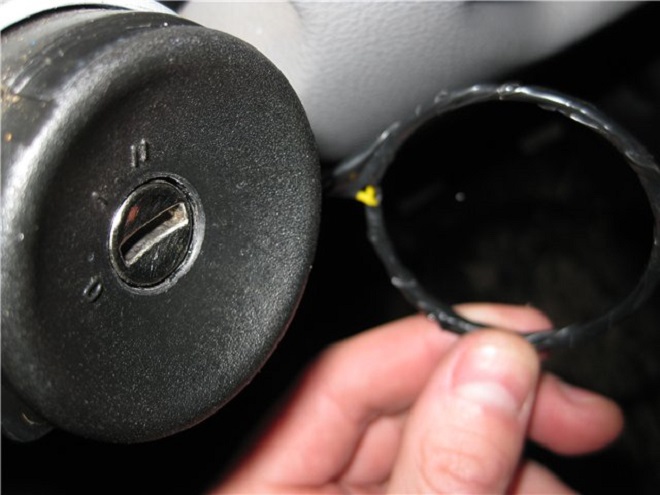

Снятие и установка новой детали.

Чтобы проделать данную работу необходимо подготовить следующие инструменты:

• зубило;
• молоток;
• дрель;
• плоская отвертка;
• крестовая отвертка с длинным стержнем.

Перед тем, как приступить к снятию необходимо отключить минусовую клемму аккумуляторной батареи. Затем снимается кожух рулевой колонки, чтобы получить доступ к замку.

Отключаем колодки с проводами, идущими к узлу: к панели приборов и иммобилайзеру.

Деталь крепиться болтами со срывной головкой. Поэтому чтобы открутить их понадобиться молоток и зубило. Нужно поставить зубило на край болта и бить по нему таким образом, чтобы он немного стронулся и начал вращение против часовой стрелки. Когда крепление немного ослабнет, можно будет докрутить их пассатижами.

Перед установкой новой детали рекомендуется проверить контакты в клеммах. Для этого поддеваем усики на крышке контактной группы и смотрим их состояние. При наличии следов окисления или подгорания нужно их очистить наждачной бумагой или мелким напильником, после чего плотнее поджать.

Основное предназначение и принцип действия

Это средство профилактики угона в отечественные автомобили начало устанавливаться недавно. Оно представляет собой микропроцессорный модуль, защищенный корпусом из прочного пластика. Процессор распознает факт несанкционированного доступа к системе зажигания и блокирует работу двигателя.

При угоне автомобиль отъедет на небольшое расстояние, после чего встанет.

Процесс срабатывания устройства включает следующие этапы:

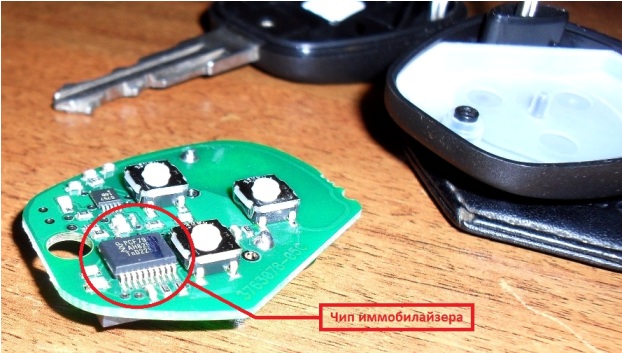

Чип иммобилайзера на УАЗ Патриот.

• получение процессором сигнала об использовании нештатного ключа;
• распознавание и обработка полученных данных;
• передача сигнала бортовому модулю управления двигателем;
• подача электронным блоком команды на прекращение поступления электричества к стартеру.

Такие действия выполняются даже при использовании неофициального дубликата штатного ключа. Помимо процессора, иммобилайзер включает защитное реле и магнитный клапан.

Популярный контент: диагностический разъем уаз патриот

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Программирование замка.

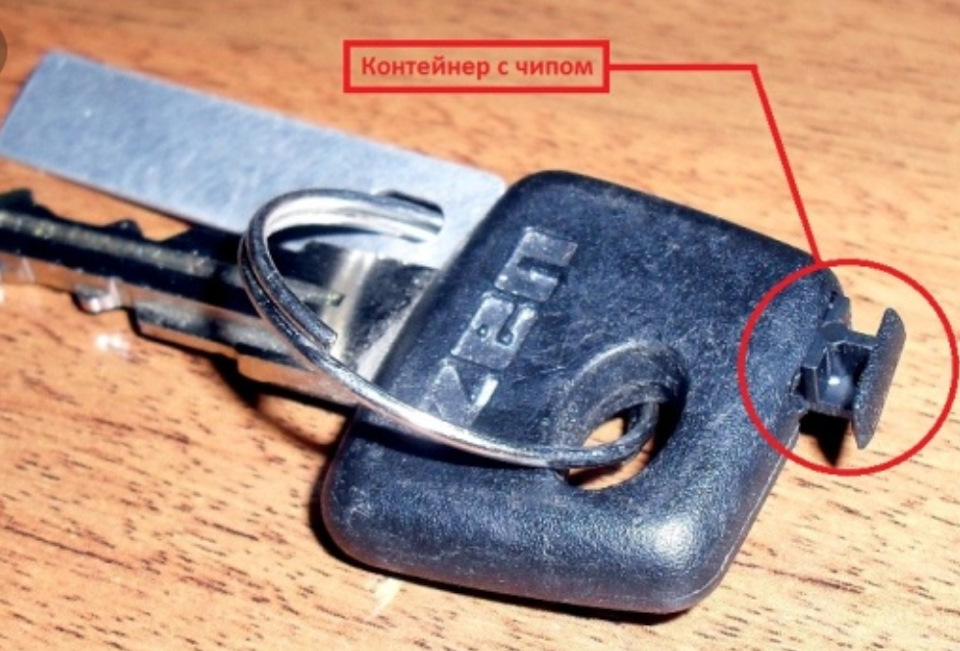

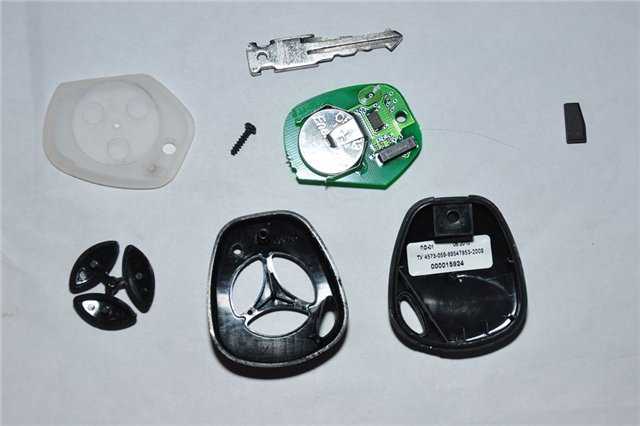

В ключи Патриота встроено специальное устройство – транспондер. Это электронный чип, на который записан код. При запуске автомобиля специальная антенна считывает его, и при несоответствии двигатель принудительно глушиться. Некоторые системы настроены так, что проверка проходит при повороте ключа в положении I, т.е. двигатель запустить невозможно.

При замене комплекта замка меняется и сам ключ, поэтому для того, чтобы автомобиль заработал необходимо будет его прописать в ЭБУ.

[stextbox менять замок зажигания вместе с личинками в дверях. Иначе придется носить с собой 2 ключа – для дверей и зажигания. Центральный замок УАЗ Патриот с новым ключом работать не будет.

Если в планах поменять комплект вместе с личинками, необходимо произвести определенный порядок действий, чтобы добавить метки ключей в ЭБУ. Для этого необходимо перейти в специальный режим настройки:

10.16.3 Обучение ключей иммобилизатора

10.16.2. Обучение ключей иммобилизатора

Примечание Иммобилизатор может обучить два рабочих ключа. Обучать можно только новые рабочие ключи (т.е. те, которые не были обучены другим иммобилизатором) или те, которые были обучены с помощью обучающего ключа, используемого в данной процедуре обучения. Обучать рабочие ключи можно только совместно с контроллером, в котором не активирована противоугонная функция, или с тем контроллером, который был обучен совместно с обучающим ключом, используемым в данной процедуре обучения.

Примечание Если необходимо обучить второй рабочий ключ, выполните еще раз операции 3–5, включая зажигание вторым обучаемым рабочим ключом. Если такой необходимости нет, продолжайте процедуру обучения.

Примечание Если зуммер не подал звуковой сигнал, а быстрое мигание лампы прекратилось, то необходимо выключить зажигание и начать процедуру обучения снова. Если и повторно не удается закончить процедуру обучения, значит, есть неисправность или этот обучающий ключ не подходит к данному контроллеру.

Примечание При работе с некоторыми контроллерами прекращение мигания лампы и подача зуммером трех сигналов происходит уже при включении зажигания. В этом случае все равно следует выключить зажигание и подождать не менее 10 с.

Замок зажигания УАЗ Патриот с иммобилайзером

› Электрооборудование

04.09.2019

Российские внедорожники часто подвергаются угонам. Поэтому производители снабжают автомобили дополнительными устройствами, предотвращающими несанкционированный запуск двигателя. Иммобилайзер на УАЗ Патриот контактирует с электронным блоком управления, прекращая работу мотора при введении в замок зажигания нештатного ключа.

Основное предназначение и принцип действия

Это средство профилактики угона в отечественные автомобили начало устанавливаться недавно. Оно представляет собой микропроцессорный модуль, защищенный корпусом из прочного пластика. Процессор распознает факт несанкционированного доступа к системе зажигания и блокирует работу двигателя.

При угоне автомобиль отъедет на небольшое расстояние, после чего встанет.

Процесс срабатывания устройства включает следующие этапы:

Чип иммобилайзера на УАЗ Патриот.

• получение процессором сигнала об использовании нештатного ключа;
• распознавание и обработка полученных данных;
• передача сигнала бортовому модулю управления двигателем;
• подача электронным блоком команды на прекращение поступления электричества к стартеру.

Такие действия выполняются даже при использовании неофициального дубликата штатного ключа. Помимо процессора, иммобилайзер включает защитное реле и магнитный клапан.

Отключение иммобилайзера на УАЗ Патриот

Не все автовладельцы знают, где расположена противоугонная система и как можно деактивировать ее. Прибор может мешать или быть бесполезным. При ложном срабатывании владелец не сможет запустить двигатель.

В таком случае требуется аварийное отключение, которое в российском внедорожнике выполняют так:

1. Снимают иммобилайзер. Управляющий блок находится под передней панелью, недалеко от магнитолы. С помощью отвертки удаляют болты, снимают консольные крышки с обеих сторон. После этого открывается доступ к иммобилайзеру, который фиксируется тремя винтами.
2. После удаления крепежных элементов отсоединяют питающие клеммы. Корпус устройства выводят из-под консоли.
3. Разбирают прибор. Для этого удаляют 4 винта, рассверливают клипсу.
4. Микропроцессор синхронизируют с ноутбуком, применяя программу-загрузчик. Перед подключением блока к ПК перепаивают резисторы.
5. После синхронизации устройств считывают 2 варианта программного обеспечения. Обе прошивки сохраняют на жестком диске компьютера.
6. Загружают файл, который называется «eeprom». После завершения установки прошивки и отключения иммобилайзера от ноутбука резистор возвращают в прежнее положение.
7. В месте расположения блокиратора двигателя находят двадцатиконтактный разъем. Нужно отсоединить провода, подключаемые к клеммам 9 и 18. Кабели скручивают друг с другом.
8. Иммобилайзер возвращают в посадочное гнездо. Если все действия выполнены корректно, двигатель запустится сразу.

После отключения иммобилайзера электронный блок управления перестает воспринимать его сигналы. Это позволяет беспрепятственно использовать копии штатного ключа.

Замок зажигания УАЗ Патриот с иммобилайзером Ссылка на основную публикацию

Подведем итоги

Как видно, процедура обучения не является сложной и доступна для выполнения практически каждому владельцу УАЗ Патриот. Главное знать, где находится устройство и как с ним работать.

Однако, этого нельзя сказать о процессе отключения такого устройства, как иммобилайзер. Напомним, что выполняется такое действие в случаях, когда устройство по каким-либо причинам становится бесполезным владельцу. Для работы потребуется присутствие ноутбука и специального чипа. Также немаловажным фактором выступает опыт манипуляций с подобного рода противоугонным оборудованием.

Напоследок отметим, что присутствие иммобилайзера в UAZ Patriot не носит характер необходимости, однако оно многократно увеличивает защищенность автомобиля от несанкционированного посягательства со стороны третьих лиц. Рекомендуем, перед тем как отключить иммобилайзер серьезно задуматься о таком рискованном шаге, поскольку уровень безопасности резко снижается.
