Ремонт коробки передач (МКПП) Рено Логан своими руками (Видео)
Аккуратно опускаем подрамник, открутив при этом шесть болтов. Сливаем масло из коробки передач и снимаем её. Замену трансмиссионного масла рекомендуется осуществлять примерно через км пробега. В ряде случаев, проделывание данной процедуры может решить такую проблему, как затрудненная смена передач.
Из-за недостатка масла может отмечаться характерный шум. В данном случае ремонт МКПП обязателен. Таким образом, коробка передач на Рено Логан отличается своей надежностью, обеспечивает оптимальную динамику хода.
Ремонт коробки передач Отправить автомобиль на диагностику необходимо, если со стороны КПП на Рено Логан появился гул во время передвижения. В ряде случаев такое проявление является следствием того, что в коробке имеется деформированный дифференциал.

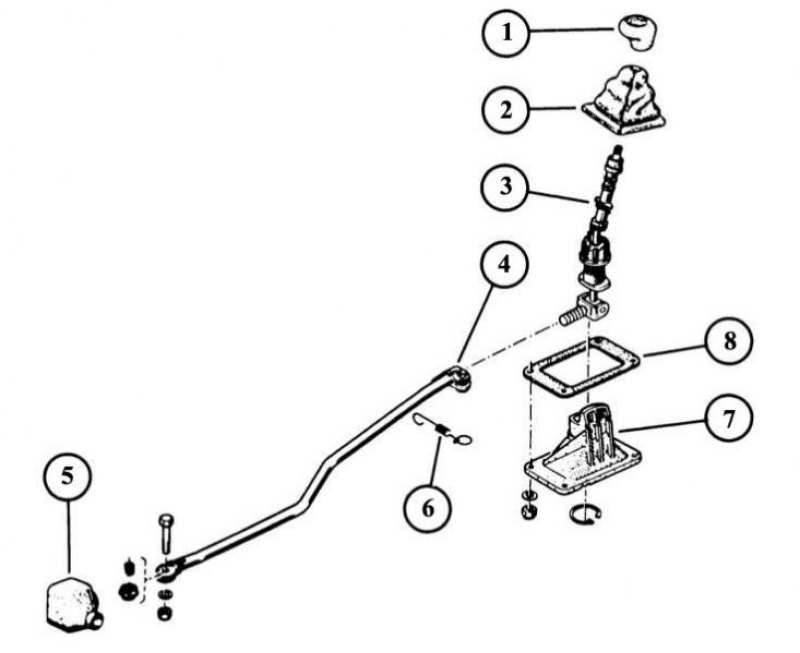

Ремонтные работы могут заключаться и в замене ручки коробки передач. Если сделать это своими руками не удается, попросите напарника. Демонтируйте стартер и скручивайте крепежные болты, удерживающие два картера сцепления и двигателя. Снимайте опору подвески слева, а также скручивайте по паре гаек снизу крепежа коробки с одной и другой стороны.
Смещайте узел до момента, когда шпильки выйдут из отверстий, а вал КПП будет изъят из ступичной части сцепления. При этом убирайте опору и наклоняйте дальнюю часть КПП назад.
Далее производите обслуживание коробки передач. Если требуется отремонтировать или заменить какие-то детали автомобиля — сделайте это. Также необходимо смазать втулки подшипника и шлицов вала перед сборкой.
Обязательно проверьте оцентровку ведомого диска. Далее производится сборка своими руками. При появлении сложностей в процессе ремонта, изучите видео, приведенное ниже.
Сборка МКПП на Рено Логан JH3,JH1
На завершающем этапе заполняйте КПП маслом. Снятие, ремонт и сборка трансмиссии — работа, для выполнения которой требуется знания, опыт и специальный инструмент.
Если этого нет, то лучше все-таки обратиться к профессионалам. Ремонт коробки передач Renault Trafic с год. Комплект сцепления на Логан, Мы Выпустили дополнение к этому видео ,перед выполнением работы обязательно посмотрите https: Как отрегулировать педаль сцепления на реноКак правильно отрегулировать педаль и трос сцепления на рено логан, сандеро, лада ларгус,Ниссан Альмера Замена тормозных цилиндров, колодок и механизмов Рено Меган.
Каким должен быть алгоритм действий? В чем особенности сборки?
Ремонт коробки рено логан своими руками
Эти и другие вопросы рассмотрим в статье. Часто такие звуки напоминают вой.
Приходится прикладывать больше усилия для переключения передач. Появляется подозрительный скрежет металлический звук от коробки. Перевести ручку КПП в требуемую позицию невозможно передача не включается.
Кроме того, снятие МКПП может потребоваться при замене заднего уплотнения коленвала, для установки нового маховика или узла сцепления. Вы должны быть уверены, что выполнение таких работ обусловлено необходимостью, а время не будет потеряно зря. Коробка Рено Логан весьма массивная и тяжелая конструкция, поэтому снять ее своими руками без привлечения помощника вряд ли получится.
Подготовьте комплект ключей, отвертку и другой инструмент, который потребуется для снятия и сборки КПП своими руками.
Ремонт и сервисное обслуживание легковых автомобилей
Для устранения этой неисправности требуется капитальный ремонт. Также капитальный ремонт коробки передач может потребоваться если на валу заклинивают шестерни. Это также бывает при нехватке смазки и при сильном износе подшипников или втулок КПП; При езде рычаг произвольно выходит из нужной скорости.
При этом также вероятен серьезный капитальный ремонт. Возможно, изношена вилка выбора или канавки шестерен. В случае когда кулачки шестерен или пазы под них деформированы или серьезно изношены их необходимо заменить; Значительные шумы при езде от коробки передач могут быть обусловлены изношенными подшипниками либо валами. Если это действительно так, устройство коробки передач рено логан капитального ремонта КПП не избежать. Кроме того, могут быть изношены шестерни, а также сколоты зубья. Также не исключено заклинивание металлических сколов между зубьями шестерни.
Типичные проблемы и неисправности
— В бензиновых двигателях, особенно оборудованных LPG, быстро выходят из строя катушки зажигания.
— После 100 000 км наблюдаются первые небольшие утечки масла — это относится, как бензиновым, так и к дизельным версиям.
— Типичная проблема пожилых экземпляров – износ синхронизаторов коробки передач.
— Жесткий пластик в салоне легко царапается при небрежной эксплуатации.
Автомобили Рено Логан комплектуются двумя типами коробок передач – автоматической и механической. На большинстве авто этой марки установлены механические коробки, а автоматическими комплектуются более дорогие модели. Естественно, ремонт коробки передач Логан зависит от ее типа.
Особенности механического типа трансмиссии
Следует отметить, что конструкция МКПП на Рено Логан отличается своей простотой. В ее состав входят рассчитанные на высокие нагрузки шестерни, валы, шлицы, синхронизатор. Надежностью отличается картер сцепления, подшипники, кулиса, тяги привода. Продолжительность рабочего ресурса коробки Рено Логан зависит от особенностей эксплуатации машины.
Машина не поддерживает установку щупа. Это усложняет осуществление самостоятельной проверки уровня масла. Водитель может только определить количество имеющегося горючего по контрольному отверстию, периодически проверять систему на предмет подтеков.
Замену трансмиссионного масла рекомендуется осуществлять примерно через 80000 км пробега. В ряде случаев, проделывание данной процедуры может решить такую проблему, как затрудненная смена передач. Из-за недостатка масла может отмечаться характерный шум. В данном случае ремонт МКПП обязателен.
Алгоритмы управления АКПП
Переключение режимов АКПП в Рено Сандеро Степвей происходит с помощью селектора. Сигнал с рычага поступает в компьютер. ЭБУ анализирует информацию, сверяется с заложенными алгоритмами и формирует управляющий импульс для гидроблока и соленоидов.
Информация о состоянии автомата на электронный блок поступает с:
- переключателя положения селектора;
- электромагнитных клапанов и датчиков температуры масла;
- датчика давления жидкости;
- датчика частоты вращения турбины гидротрансформатора;
- электромагнитного клапана регулирования расхода масла через теплообменник.
DP2 в Рено Сандеро настроен на 7 режимов управления, указанных в таблице.
К1, К2 — коронное зубчатое колесо планетарного ряда;
В1, В2 — водило планетарного ряда;
С1, С2 — солнечное зубчатое колесо планетарного ряда;
К2 — В1 — водило 1 ряда механически соединено с короной 2 ряда;
К1 — В2 — водило 2 ряда механически соединено с короной 1 ряда;
Е1, Е2 — фрикцион планетарного ряда;
F1, F2, F3 — тормоза.
Типы коробок передач в Рено Логан
Французский производитель предусмотрел несколько вариантов КПП, отличающихся надежностью и простой применения. За время производства на Renault Logan устанавливались (или монтируются сегодня) следующие типы трансмиссий:
Приводная часть устройства состоит из следующих узлов:

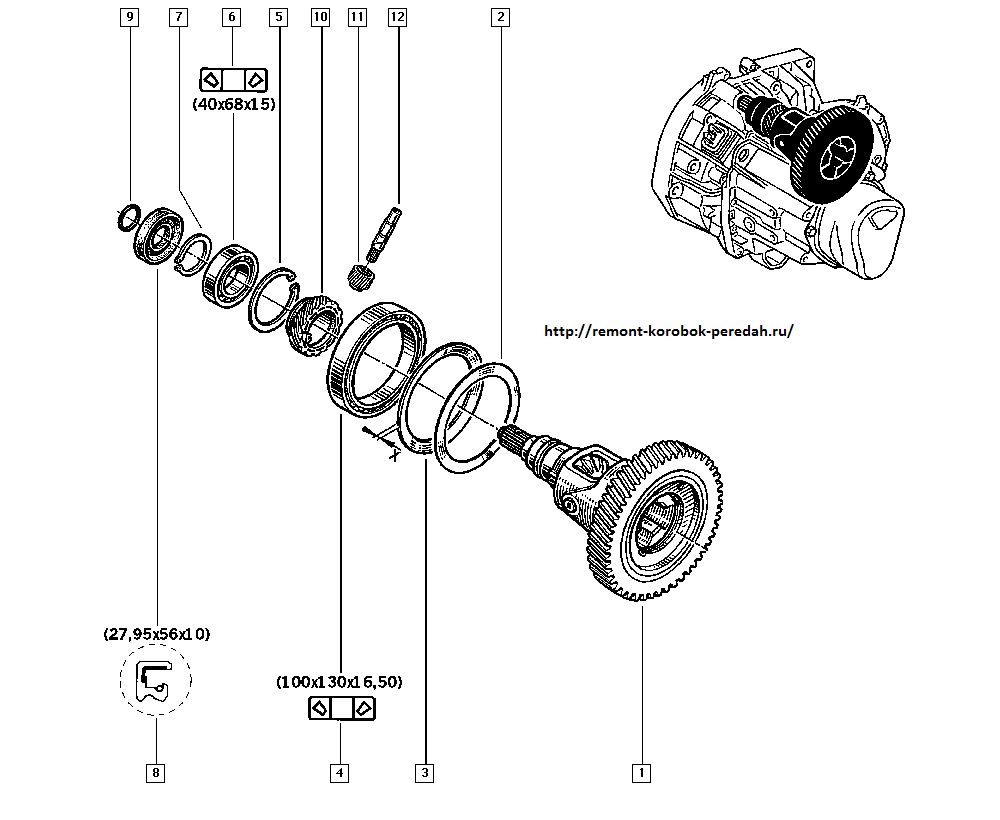

Основная передача выполнена в виде пары шестеренок цилиндрической формы, выбранных с учетом показателей шума. Момент вращения передается от главной шестеренки к дифференциалу, а далее — на передние колеса.
Сейчас читают: Замена сцепления Рено Логан — umelyeruki.info
В процессе эксплуатации Рено Логан с МКПП возможны следующие поломки:
Преимущества — простая конструкция, низкая себестоимость производства и надежность. Также в устройстве предусмотрены специальные системы блокировки гидротрансформатора и ручки селектора.
В АКПП установлен теплообменник, предназначенный для снижения температуры масла. Это вызвано риском перегрева гидравлического блока (особенно в летний период).
Имеется в коробке-автомат Рено Логан и ряд проблем, которые иногда проявляют себя в процессе эксплуатации:
- Аварийный сброс на третью скорость.
- Сложности при холодном переключении.
- Появление ошибок на ЭБУ.
- Удары при переводе селектора на другую передачу.
- Низкое качество сальников, из-за которых периодических возникает течь масла.
Сейчас читают: Антифриз для Рено Логан: замена, марка, цвет, количество
Средний расход топлива ниже, чем в АКПП с гидротрансформатором на 10-15%. При желании автомобиль переводится в ручное управление.
Единственный недостаток, на который жалуются автолюбители — наличие рывков в процессе переключения скоростей.
КПП Лада Ларгус: особенности
Механическая трансмиссия автомобиля Лада Ларгус представляет собой пятиступенчатую коробку переключения передач. Коробка эффективно передает крутящий момент от ДВС к ведущим передним колесам, при этом обеспечивая четкое и плавное включение выбранной передачи в соответствии со скоростным режимом.
Как уже было сказано выше, МКПП на Ларгус могут быть агрегатами с индексом JH3 и JR5. Модель пятиступенчатой механической коробки JHЗ устанавливается на автомобили Лалгус с двигателем К7М. Автомобили этой марки с другими силовыми установками оснащаются МКПП JR5.
Конструктивно эти коробки схожи, однако некоторые элементы выключения сцепления и механизмы переключения передач, а также конструкция для присоединения приводов ведущих колес, несколько отличаются.
Особенности МКПП версии JHЗ:
- узлом включения и выключения сцепления КПП является муфта с подшипником, перемещаемая по направляющей втулке вилкой, на которую воздействует трос, соединенный с педалью сцепления;
- управление КПП происходит с помощью жесткой тяги;
- передаточные числа между первичным и вторичным валами отличны от передаточных чисел коробки JR5 (передачи: I-3,72 II-2,04 III-1,39 IV-1,02 V-0,79 заднего хода-3,54 главная-4,21).
Отличительные особенности МКПП версии JR5:
- узлом включения и выключения сцепления КПП является гидравлический рабочий цилиндр, совмещенный с подшипником выключения сцепления и посредством трубопровода имеющий связь с главным цилиндром, на шток которого оказывает воздействие педаль сцепления;
- управление КПП происходит посредством двух гибких тросов;
- передаточные числа между первичным и вторичным валами отличатся от передаточных чисел коробки JHЗ (передачи: I-3,73 II-2,05 III-1,32 IV-0,97 V-0,82 заднего хода-3,55 главная-3,73).
Снятие КПП Renault Logan 1
Для этого понадобится снять минусовую клемму с аккумуляторной батареи.
В дальнейшем выполняются следующие операции:
- Выкручиваются крепёжные гайки подшипников передних колес.
- Приподнимается передняя часть автомобиля и устанавливается на упоры.
- Демонтируются колеса.
- Сливается масло с КПП Renault Logan 1 посредством выкручивания пробки в нижней части.
- Скручиваются крепежные гайки рулевых наконечников, которые в дальнейшем извлекаются из поворотных кулаков.
- Откручиваются гайки ступичных подшипников.
- Выкручиваются фиксирующие болты между поворотным кулаком и стойкой в количестве двух штук с левой, правой сторон. Далее кулаки вытягиваются.
- Для извлечения приводов со стороны механики, следует с правой стороны вытянуть со шлицов, а с левой – предварительно выкрутить три фиксирующих болта.
- На следующем этапе выводится трос из вилки сцепления. Для этого необходимо потянуть за груз на передней части троса.
(ссылка на источник фото)
- Извлекается наконечник оболочки тросика сцепления из кронштейна на КПП.
- Демонтируется управляющая тяга коробки передач с предварительным нанесением метки ее расположения на штоке. При помощи ключа на тринадцать ослабляется болт затяжки хомута тяги. Она извлекается.
(ссылка на источник фото)
- Отсоединяются питающие разъемы с датчика положения коленчатого вала, скорости, управляющей системы двигателя.
(ссылка на источник фото)
- Ключом на десять выкручивается датчик положения коленчатого вала.
- При помощи плоской отвёртки выводится из зацепления датчик скорости.
(ссылка на источник фото)
Продолжаем демонтаж коробки
Дальнейший ремонт механики Рено Логан 1 поколения включает в себя:
- Со штуцера картера МКПП Renault Logan 1 демонтируется шланг сапуна.
- Вытаскивается разъем выключателя фонаря заднего хода, отжав пластиковый фиксатор.
- Вытаскивается шлейф с проводами управляющей системы двигателя из держателя проводов кислородного датчика. Для этого понадобится отжать пластиковый фиксатор.
(ссылка на источник фото)
- Далее выводится из кронштейна на коробке держатель жгута кислородного датчика посредством передвижения вверх. После этого расстегивается колодка, вынимается жгут.
- Следующим шагом станет демонтаж стартера Рено Логан первого поколения. Предварительно откручивается гайка управляющего контакта ключом на восемь для снятия провода с контактной ножки стартера.
(ссылка на источник фото)
- Снимается контакт стартера, подключенный от аккумуляторной батареи. Для этого открутите фиксирующую гайку ключом на тринадцать.
- Остается выкрутить три крепежных болта между пусковым устройством и картером сцепления, используя торцевую головку на тринадцать, извлечь пусковое устройство.
- В салоне необходимо выкрутить фиксирующий болт между рулевым валом и рейкой.
- Ослабляются два крепежа между подрамником и кузовом с правой стороны, а с левой – полностью выкручиваются. Подрамник опускается вниз.
- Используя ключ на тринадцать, открутить фиксирующие болты минусовых проводов с картера МКПП Рено Логан 1 поколения.
(ссылка на источник фото)
- Выкручиваются крепежи в количестве четырех штук между картером ДВС и сцепления.
- Устанавливаются регулируемые опоры под ДВС, КПП.
- Скручивается фиксирующая гайка между левой опорой ДВС и кронштейном, используя ключ на шестнадцать.
- Выкручивается фиксирующая гайка между блоком цилиндров и МКПП торцевой головкой на тринадцать. Она расположена выше посадочного места правого внутреннего ШРУСа.
- Далее выкручиваются три крепежных элемента между КПП и блоком цилиндров ключом на тринадцать.
- Аккуратно опускаются опоры ДВС до момента выхода шпильки кронштейна левой опоры из подушки.
- КПП Рено Логан первого поколения выводится из ступицы ведомого диска сцепления, снимается.
Заключительные моменты
Как выяснилось, процедуры по обслуживанию автоматической трансмиссии и если коробка передач механического типа Renault Logan имеют отличия. При соблюдении регламента, когда коробка передач автомат способен сравняться с механикой в плане ресурса. Если коробке потребовался ремонт, то его необходимо выполнять в условиях специализированного сервиса.
По данной теме существует множество видео, позволяющее наглядно изучить процесс и убедиться в корректности представленного здесь материала.
Наш совет следующий – соблюдайте требуемые интервалы обслуживания и своевременно выполняйте ремонт агрегатов Renault Logan, только в этом случае коробка передач прослужит достаточно долго, также важна и схема переключения КПП.
Разборка коробки передач
Снимаем стальную крышку пятой передачи открутив 3 болта:
Выколоткой выбиваем стальной пружинный штифт:
Далее можно включить какую либо передачу и осадив вилку включить 5-ю передачу зафиксировав валы от проворачивания. Откручиваем гайку первичного вала и болт вторичного. Либо если крутить гайковертом можно не фиксировать валы, просто придержать рукой, чтобы не крутились.
Снимаем ведущую шестерню 5-й передачи вместе со ступицей и вилкой. Используем для этого две прочные отвертки:
Если еще не открутили болт вторичного вала, то откручиваем его. При этом потом при сборке обязательно его нужно поставить на фиксатор резьбы сильной фиксации:
Переворачиваем коробку и откручиваем все болты стягивающие картер кпп и картер сцепления, после чего их постепенно отрываем отвертками
При этом обратите внимание на пластмассовую деталь, здесь на фото виден черный огрызок ее слева от валов
Кто то уже отломал кончик при неосторожном ремонте. Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу
Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:
Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу. Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

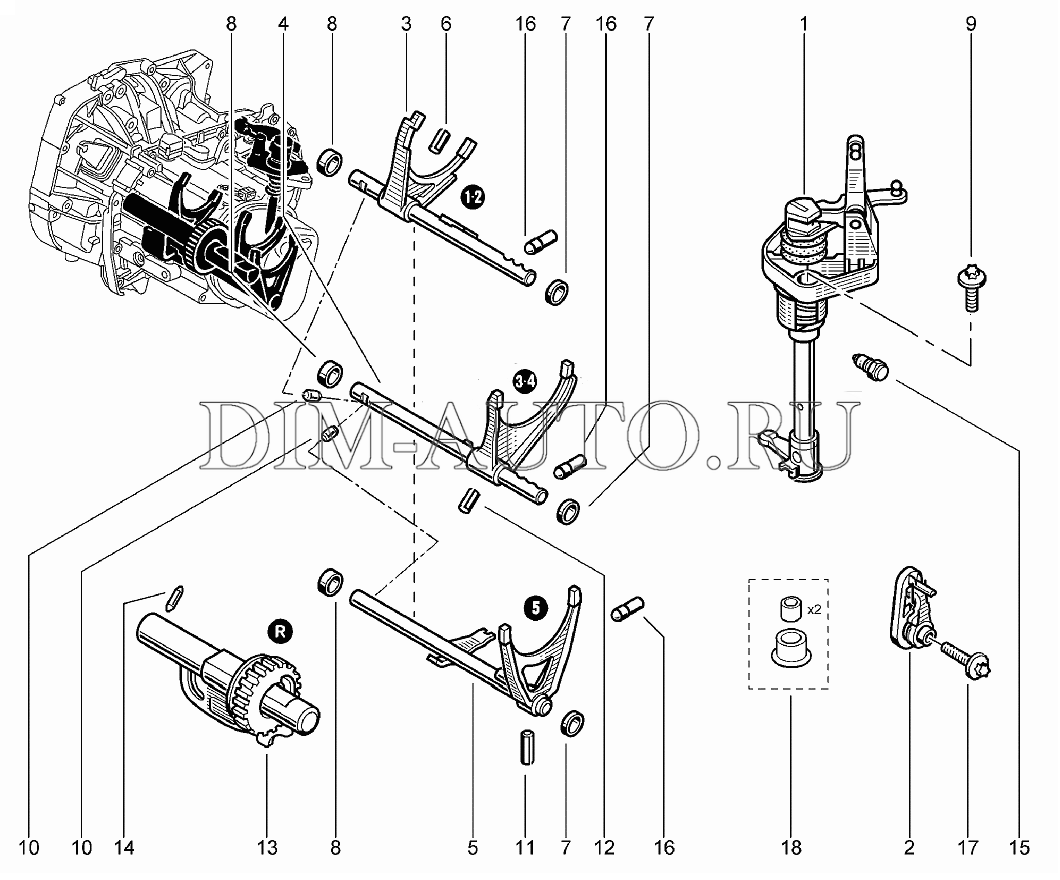

Вытаскиваем фиксаторы, которые служат для предотвращения одновременного включения двух передач:
Возможные неисправности коробки
Неисправностей в коробке передач Рено Логан может быть довольно много. Но далеко не все они требуют серьезного ремонта, в некоторых случаях можно обойтись обычной регулировкой. Вот основные неполадки, при возникновении которых потребуется ремонт:
- Не включается передача или рычаг невозможно вернуть в нейтральное положение. Здесь велика вероятность повреждения вилки включения скорости, к чему обычно приводит недостаток масла. Если это произошло, то может потребоваться капитальный ремонт коробки передач Логан. В случае недостаточного количества смазки могут прийти в негодность шестерни, преждевременно износиться подшипники или втулки, что тоже приведет к ремонту.
- Во время движения рычаг переключения передач самопроизвольно выходит в нейтральное положение. Это может говорить о сильном износе канавки шестерен или вилки выбора скорости. Если при разборе КПП обнаружились сильный износ или деформация кулачков шестерен, то лучше их сразу заменить.
- Сильный шум во время движения. Это свидетельствует о сильном износе валов или подшипников. И если это действительно произошло, то ремонта не избежать. Помимо этого могут износиться шестерни – стерлись или откололись зубья. Нередко бывает такое, что шестерни подклинивают. Все эти неисправности обычно возникают по причине низкого уровня масла, так что нужно постоянно следить за его наличием, чтобы избежать частых ремонтов.
Ремонт АКПП Рено Логан отличается от ремонта механических коробок, он более сложный и требует предварительной диагностики, поэтому при обнаружении малейших неполадок в работе автоматической трансмиссии рекомендуется отправляться в автосервис.
В принципе, ремонт коробки передач Логан требуется очень редко. Это надежное устройство с длительным сроком службы. Главное, это соблюдение рекомендаций производителя относительно правил эксплуатации авто, регулярное техническое обслуживание, регулировка, замена масла.
-
Карбюратор к126г провалы при нажатии на газ
-
Плохо работает на холодную ваз
-
Валы на приору без доработки
-
Шевроле нива задний дворник сам включается
- Byd f3 адаптация дпкв
Возможен ли ремонт КПП Рено Логан. Что лучше ремонт или замена
Чтобы дать окончательное заключение по трансмиссии проводим комплексную диагностику в техническом центре с использованием цифрового оборудования.
использованию или ремонту. Не пытайтесь проводить ремонт своими руками, так как для этого потребуется специальное оборудование.
В случае механического повреждение корпуса, дефектов, разгерметизации рационально провести замену модульно, нежели восстанавливать коробку отдельными узлами.
Какое масло заливать в Renault Logan: рекомендованное изготовителем на синтетической основе, класс вязкости 75W – 85, классификация по API SL / CF.
| Паркинг | P | С1 | — | х | |
| Задний ход | R | С1 | К2 — В1 | х | х |
| Нейтраль | N | С1 | — | х | |
| Движение | 1 | С1 | С2 | х | х |
| 2 | К2 — В1 | С2 | х | х | |
| 3 | С1 К2 —В1 | — | х | х | х |
| 4 | К2—В1 | С1 | х | х | х |
| 1 | С1 | С2 | х | х | |
| 2 | К2 — В1 | С2 | х | х | х |
| 3 | С2 К1 — В2 | — | х | х | х |
| Пониженная передача | 1 | С1 | С2 | х | х |
| 2 | К2 — В1 | С2 | х | х | х |
| Пониженная кнопка на селекторе | 1 | С1 | С2 | х | х |
| Тип коробки передач | Цена в рублях | Цена в рублях |
| Новая | Капитальный ремонт | |
| AW55-50SN | От 150000 | От 85000 |
| 4HP20 | От 150000 | От 85000 |
| TF-80SC — 81SC | От 150000 | От 85000 |
| JF613E | От 160000 | От 85000 |
| 4HP20 | От 160000 | От 90000 |
| JF011E (CVT) |
В случае полной неисправности автомата в Рено Сандеро Степвей или дорогостоящего ремонта, коробку меняют на контрактную или б/у. Стоимость работы по снятию старого и установки нового автомата начинается от 5500 р. Сама АКПП на рынке стоит от 50 до 100 тыс. р. Цена у дилеров — 300 000 р.
