Ремонт насоса гидроусилителя на киа спектра

Причины попадания воздуха

В большинстве случаев воздух попадает в гидросистему в тот момент, когда осуществляются мероприятия по техобслуживанию авто. Например, когда заменяют жидкость в гидросистеме. Чтобы избежать завоздушенности, специалисты советуют заливать смесь со скоростью приблизительно 5,5–6 л/мин.

Если при замене образовалась пена или пузырьки в распределительном бачке, тогда нужно дать жидкости отстояться не менее 20–30 минут, чтобы воздух полностью вышел. Ещё одной распространённой причиной попадания воздуха считается износ патрубков высокого давления. Чтобы выгнать воздух из ГУР в подобной ситуации необходимо полностью заменить непригодные элементы.

Отключение аккумулятора автомобиля

Прежде всего, необходимо убедиться, что автомобиль находится в отключенном состоянии, то есть двигатель не работает и ключ зажигания выключен.

Шаг 1: Защита от короткого замыкания

Перед началом отключения аккумулятора следует взять некоторые меры предосторожности, чтобы предотвратить возможное короткое замыкание:

Убедитесь, что вы не носите металлические украшения (кольца, браслеты и т.д.), чтобы избежать случайного замыкания контактов аккумулятора.
Подготовьте изолирующую ленту или изолирующий материал для временной изоляции клемм аккумулятора.

Шаг 2: Отключение клемм аккумулятора

Перейдите к отключению аккумулятора согласно следующим инструкциям:

Найдите аккумулятор в автомобиле. Обычно он располагается в моторном отсеке или в багажнике.
Распознайте клемму + (положительную) и — (отрицательную) аккумулятора.
Начните с отключения клеммы -, то есть минусовой клеммы аккумулятора. Расположите изолирующий материал между клеммой и аккумулятором, чтобы предотвратить возможное замыкание.
С помощью гаечного ключа или пассата ослабьте гайку клеммы и удалите клемму — с аккумулятора.
Повторите те же шаги для отключения клеммы +, то есть плюсовой клеммы аккумулятора.

Не забывайте, что при отключении аккумулятора могут сброситься некоторые настройки, например, радио или часы, поэтому после замены шланга и подключения аккумулятора вам может потребоваться восстановить эти настройки заново.

Отключение аккумулятора автомобиля не только обеспечивает безопасность во время замены шланга ГУР, но и может быть полезным при выполнении других ремонтных работ или обслуживания автомобиля.

Виды жидкостей, подходящих в ГУР Спектры

Выбор жидкостей для гидроусилителей производится в соответствии с марками автомобилей. Для Kia Spectra подходит жидкость бренда DEXRON II, DEXRON III.

Все масляные смеси разные и различаются по следующим характеристикам:

Механические свойства.
Вязкость.
Гидравлические свойства.
Свойство присадки.
Цвет.

По цветам составы масла для ГУР различают на желтые, зеленые, красные. Однако некоторые марки жидкостей включат в палитру все три цвета, в зависимости от особенностей состава, к примеру, к таким составам относится марка жидкости для Kia Spectra – DEXRON II.

По цвету жидкости можно определить ее состав, так:

Желтая масляная жидкость подходит для машин с МКПП и АКПП. Нередко масла этого семейства заливают в японские и немецкие автомобили.
Красная масляная жидкость довольно редко подходит для ГУР в АКПП. Существуют минеральные и синтетические типы масел этого цвета, смешивать такой состав допустимо лишь с желтыми видами масел. Этого тип жидкости относится к Dexron, который рекомендуется использовать для автомобилей Kia Spectra.
Зеленое масло можно использовать для ГУР в машинах с МКПП. Его нельзя смешивать ни с одним из других видов масел. Для машин с АКПП его также использовать нельзя.

Выбирая жидкость в ГУР, стоит учитывать следующие факторы:

Масло должно выдерживать высокие температуры, поскольку летом оно может разогреться до температуры +100°С и даже выше.
Рекомендации автопроизводителя. Не следует заливать в ГУР любую жидкость.
Смешивание допустимо с маслами похожими по составу, однако не рекомендуется использовать такие смеси длительный период. При первой возможности нужно заменить его на жидкость, рекомендованную изготовителем.
Масло должно обладать продолжительным ресурсом использования. Чаще всего замену производят через 70-80 тыс. км пробега либо один раз в 2 года.
Жидкость не должна быть очень густой. В противном случае может возникнуть чрезмерная нагрузка на насос и как результат, выход его из строя.

Важно! Эксплуатировать авто без жидкости для ГУР запрещено, поскольку это не только недопустимо для нее, это небезопасно для других машин, водителя и окружающих людей

Шаги по замене жидкости ГУР на Киа Спектра

1. Подготовительные действия

Перед началом процедуры убедитесь, что Киа Спектра находится в безопасном положении, находится на ровной поверхности и ключ зажигания выключен.

Также потребуется следующий инструмент: контейнер для слива старой жидкости, гаечные ключи.

2. Слив старой жидкости

Найдите бачок жидкости ГУР, который обычно находится около двигателя и имеет крышку с надписью ГУР. С помощью гаечных ключей аккуратно отвиньте крышку бачка и выньте ёмкость бака для слива жидкости. Рекомендуется поставить подложку или тряпку, чтобы предотвратить разбрызгивание жидкости на двигатель.

Установите контейнер для слива старой жидкости под отверстие снизу бачка и осторожно снимите шланг, который подходит к нему. Пусть жидкость полностью вытечет в контейнер

3. Заливка новой жидкости

После полного слива старой жидкости, нужно заполнить бачок свежей. Откройте новую жидкость ГУР и поместите сливку в отверстие бачка. Помните, что для каждой модели Киа может потребоваться специфическое количество и тип жидкости, поэтому предварительно проконсультируйтесь с инструкцией по эксплуатации или обратитесь в авторизованный сервисный центр.

Затем снова закройте крышку бачка и аккуратно подсоедините шланг к бачку.

4. Проверка уровня и работоспособности

После замены жидкости ГУР рекомендуется запустить двигатель и проверить работу рулевого управления. Поворачивайте рулевое колесо в разные стороны, чтобы убедиться, что рулевое управление работает без проблем.

Также убедитесь, что уровень жидкости в бачке находится в пределах рекомендованного диапазона. При необходимости долейте жидкость.

После проверки работы системы ГУР убедитесь, что все крепежные элементы плотно закреплены и не выходят из строя.

Своевременная замена жидкости ГУР обеспечивает надежную работу системы рулевого управления и повышает безопасность вождения Киа Спектра. При возникновении сомнений или сложностей в проведении процедуры замены жидкости, рекомендуется обратиться в авторизованный сервисный центр.

Стоит ли прокачивать самостоятельно

Вопрос сугубо индивидуальный. Он зависит от ваших навыков, возможностей и желания сэкономить. Стоимость самой рабочей жидкости для ГУР зависит от многих параметров, а потому цены варьируются в пределах от 4 до 15 долларов за 1 литр. Всего для прокачки и замены потребуется от 1 до 3 литров.

Обратившись в автосервис, за работу по прокачке с вас возьмут не менее 1000 рублей. Процедура замены стоит порядка 2000 рублей. А теперь решайте сами, стоит ли тратить на это деньги, либо взять все в свои руки, решим вопрос самостоятельно.

Прокачку гидроусилителя нельзя назвать сложной. Многие малоопытные автовладельцы с легкостью выполняют эту работу

Важно лишь придерживаться рекомендаций производителя и использовать высококачественную жидкость, подходящую для вашего конкретного гидроусилителя

Принцип работы гидравлического усилителя руля

ГУР — гидравлический усилитель руля. В настоящее время такими насосами оснащаются многие современные иномарки.

Основные функции гидроусилителя:

создавать дополнительное усилие при повороте колеса;
повышать комфорт управления;
сохранять управляемость машиной и смягчать удары, передаваемые на руль при наезде на «лежачих полицейских» или другие неровности.

Система ГУР может ставиться на руль любого типа. Но в последнее время наибольшее распространение получил реечный механизм. Поэтому схема гидроусилителя в этом случае подразумевает наличие следующих элементов:

бачок — находится в самой верхней части схемы, сюда заливается масло;
насос — непосредственно связан с бачком, обычно бывает лопастного типа, поддерживает нужное давление в системе;
распределитель — расположен на валу или деталях привода, служит для корректировки направления потоков жидкости в соответствующую полость гидроцилиндра или бачок;
гидроцилиндр — встроен в рейку, и перемещает ее под действием давления, продолжает систему ГУР после распределителя;
магистрали — соединяют все элементы гидроусилителя, служат каналами для движения рабочей жидкости.

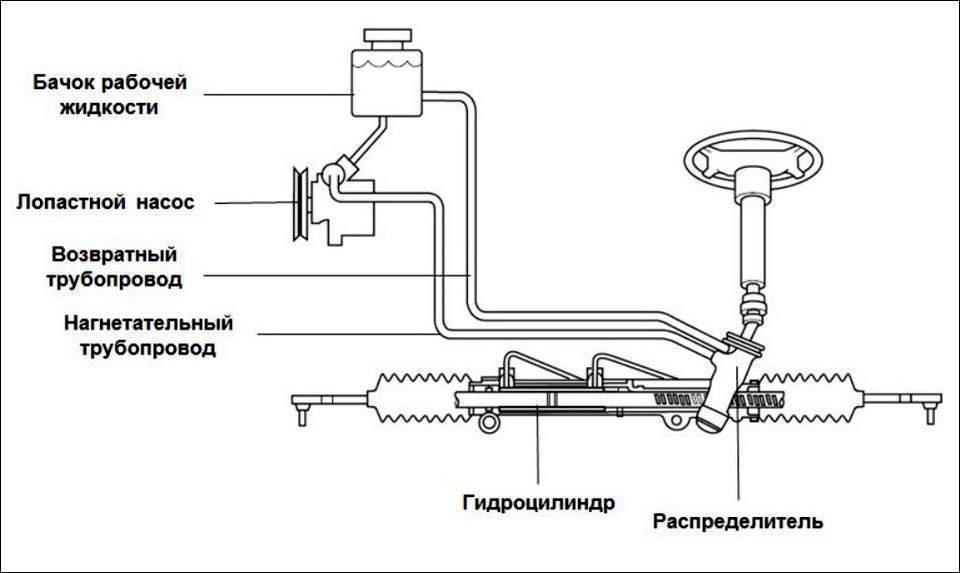

Схема гидроусилителя руля автомобиля

Что касается принципа работы, то его можно представить так. Как только водитель вращает руль, усилие передается на вал распределителя. Открывается канал для подачи жидкости в полость гидроцилиндра. Масло давит на штоковый поршень, за счет чего рулевая рейка перемещает колеса автомобиля.

Зачем прокачивать систему гидроусилителя руля ?

Возможно, поворот рулевого колеса стал шумным, или руль стал вращаться туго и сложнее. Это потенциальные признаки попадания воздуха в систему гидроусилителя руля.

Признаки захваченного воздуха в рулевой системе:

Вы слышите свист в насосе рулевого управления.
Пузырьки появляются в пластовой жидкости.
Пластовая жидкость низкая и пенистая.
Рулевое колесо трудно поворачивать.
Система рулевого управления подтекает.
Вы слышите хрип или рычание на низких скоростях при повороте.
Рулевое колесо стонет, когда оно поворачивается влево или вправо.
Вы слышите жужжание при повороте руля.
Система рулевого управления издает шум при работе.

Воздух может попасть в систему разными способами:

из-за поврежденного шланга, фитинга, уплотнения или компонента
после того, как вы заменили какой то системный компонент
после того, как вы отсоединили и снова подключили шланг

Следующие разделы помогут вам проверить наличие захваченного воздуха и, при необходимости, удалить воздух из системы гидроусилителя руля. Вы найдете более одного метода, который вы можете применить, в зависимости от вашей конкретной модели.

Добавляйте только жидкость для гидроусилителя руля, рекомендованную производителем вашего автомобиля для вашего конкретного применения.

Проверка системы рулевого управления на наличие захваченного воздуха

Возможно, вы не уверены, что в вашей системе рулевого управления есть воздух. Вот пара простых тестов, которые вы можете применить дома, чтобы проверить систему на наличие воздуха.

Для чего нужна прокачка

Как отмечалось выше, система гидроусилителя является воздухонепроницаемой. Она должна быть свободной от влаги, воздуха, пыли или грязи, ведь только в таком случае сможет полноценно выполнять свои функции — подавать нужное давление на поршень, осуществлять смазку запчастей системы и выводить тепло. Не только внешние факторы пагубно сказываются на работе системы гидравлического усилителя.

Первый гидравлический усилитель руля был изготовлен в 1925 году. Его создателями стали Фрэнсис Дэвис и Джордж Джессоп. ГУР учёные вмонтировали на автомобиль марки Pierce-Arrow Roadster, собственником которого был Дэвис.

Небрежная эксплуатация машины может спровоцировать ряд проблем, в результате которых:

изнашиваются части деталей, что провоцирует попадание частиц стальной крошки в жидкость;
разрушаются и приходят в негодность резиновые элементы, вследствие чего нарушается герметизация;
изменяется состав масляной смеси под воздействием высоких температурных показателей;
разрушаются шланги и патрубки.

Все вышеописанные факторы приводят к тому, что по истечении определённого времени происходит разгерметизация системы ГУР.

Подобная ситуация является весьма опасной для автотранспорта, поскольку:

способна полностью изменить рабочие техсвойства привода;
приводит к блокировке руля в правой или левой позиции, за счёт чего не удаётся осуществить управление ТС;
провоцирует неравномерное вращение рулевого колеса, что существенно усложняет точное выполнение манёвра.

Важно!Прокачивание ГУР является весьма серьёзным и ответственным мероприятием, которое является гарантией стабильного функционирования рулевого управления. Именно по этой причине крайне важно доверить процедуру профессиональным мастерам

Чтобы избавить систему от воздуха, практикуют её прокачку, которая позволяет восстановить полноценное функционирование рулевого управления

При этом, важно не только правильно прокачать ГУР, но поддерживать его работоспособность на долгое время

Для этого специалисты советуют:

применять только высококачественные масла, рекомендованные заводом-производителем;
убирать воздух с системы, строго соблюдая инструкцию;
заменить рабочую смесь в полном объёме;
контролировать состояние пыльника рейки руля и систематически очищать детали от пыли.

Как заменить гидравлическое масло в ГУРе Kia Rio III

Вкратце процесс замены гидрожидкости автомобиля Киа будет включать такие действия:

откачать с бачка шприцем как можно больше;
долить до полного;
снимаем со штуцера бачка шланг обратки и направляем его в другую пустую тару;крутим руль туда-сюда, от конца до конца пока жидкость не упадет до минимального уровня, потом снова доливаем и повторяем действия;
как с обратки пойдет свежая жижа процесс можно завершить;
проверяем чтобы уровень в бачке был на максимуме и теперь включаем зажигание чтобы насос прокачал сам.

Более наглядней как поменять самому жидкость в ГУРе Киа Рио 3 своими руками смотрите на видео.

Почему нужно менять рабочую жидкость ГУР

Как и большинство автомобильных устройств, гидравлика рулевой системы также нуждается в своевременном обслуживании. Хотя производитель утверждает, что жидкость сюда заливается «волшебная», и выдерживает весь срок службы автомобиля — надо уметь читать между строк.

Во‐первых, этот самый срок или ресурс в каждой стране разный. Например, те же европейцы или японцы могут проездить 5–6 лет, а потом обменять машину по Trade‐in на новую. У нас это себе позволяют только богачи, а большинство людей не расстаются с иномаркой 20, а то и 30–40 лет. И не менять жидкость все это время, надеясь на чудо — просто смешно.

Во-вторых, в процессе эксплуатации автомобиля в жидкость попадают различные инородные вещества, которые вызывают абразивный износ ГУР. Например, металлическая стружка или что-то еще. Кроме того, в долго работающем масле скапливается конденсат — чем он вреден знают все. Это коррозия и снижение густоты смазки (то есть, со временем она превращается просто в ненужную жижу).

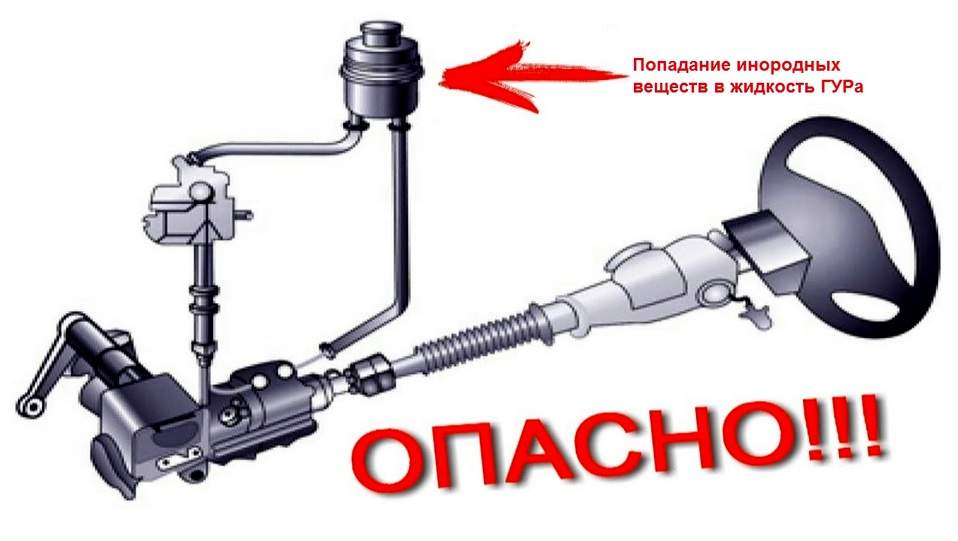

Попадание инородных веществ в жидкость гидроусилителя может быть опасным

Итак, разобрались с тем, что жидкость с вечными качествами — это миф производителя. Теперь посмотрим, что будет, если не менять вовремя.

Каждый поворот руля с устаревшим маслом ГУР будет сопровождаться непомерной нагрузкой на сальники. В конце концов, их прорвет — жидкость будет утекать, что потребует обязательного долива нового масла. Иначе эксплуатация машины будет сопровождаться шумом — скрежетом при повороте колеса влево или вправо. Отремонтировать разорванный сальник берутся не все мастера в СТО — легче заменить рулевую рейку, чем разбирать и ставить новые манжеты.
Засорится фильтр, который расположен на входе бачка ГУР. В итоге он не будет нормально пропускать масло, что вызовет увеличение нагрузки на насос. Особенно актуальна такая проблема зимой. Все это резко снизит ресурс всей рулевой системы.

Летом старое масло будет с конденсатом, что сделает его чересчур жидким. В этом случае оно не будет создавать требуемого давления на колеса. Руль заработает трудно, так как станет непомерно тугим либо начнет вращаться рывками.

Как производится замена жидкости в бачке усилителя?

Чтобы заменить жидкость, вам потребуется пустая емкость около 1 л, минимум 0.8 л новой гидравлической жидкости, отвертка для откручивания и закручивания хомута, а также шприц для изъятия жидкости из бачка. Процедура довольно простая, и выполнить ее может даже человек без опыта. Сделав все своими руками, вы сэкономите около 1000 рублей, именно столько с вас возьмут многие станции за данную процедуру.

Замена масла ГУР Киа Рио выглядит следующим образом:

Заведите двигатель. Открутите крышку бачка и с помощью шприца удалите как можно больше масла из верхней части бачка. Чем больше жидкости вы удалите, тем меньше вам понадобится времени для замены. Долейте свежую жидкость до максимального уровня.
Снимите шланг обратки внизу бачка и поместите его в заранее подготовленную емкость для слива. Будет лучше, если эта емкость будет прозрачной.
Поверните рулевое колесо до упора в одну из сторон, подержите в этом положении несколько секунд. Жидкость начнет циркулировать, а старое масло по обратке будет стекать в бутылку.
Доливайте постепенно новое масло, чтобы поддерживать уровень всегда в максимальном положении или немного ниже.
Дождитесь, пока из шланга обратки потечет чистое масло. Заглушите двигатель, оденьте шланг обратки на место, закрутите хомут, если он предусмотрен в вашей модификации машины.

На этом процедура заканчивается. Вполне возможно, что вам потребуется больше чем 0.8 л масла для замены, так как через обратку придется пропустить и часть свежего залитого масла. Лучше будет подготовить около 1.2 л, чтобы вам точно хватило восполнить все потери в процессе замены. Процедура может занять около 5 минут.

Ремонт насоса гидроусилителя своими руками. Часть 3

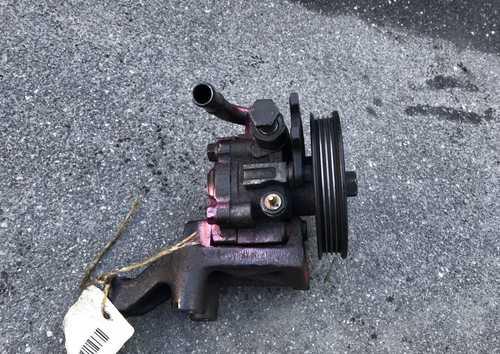

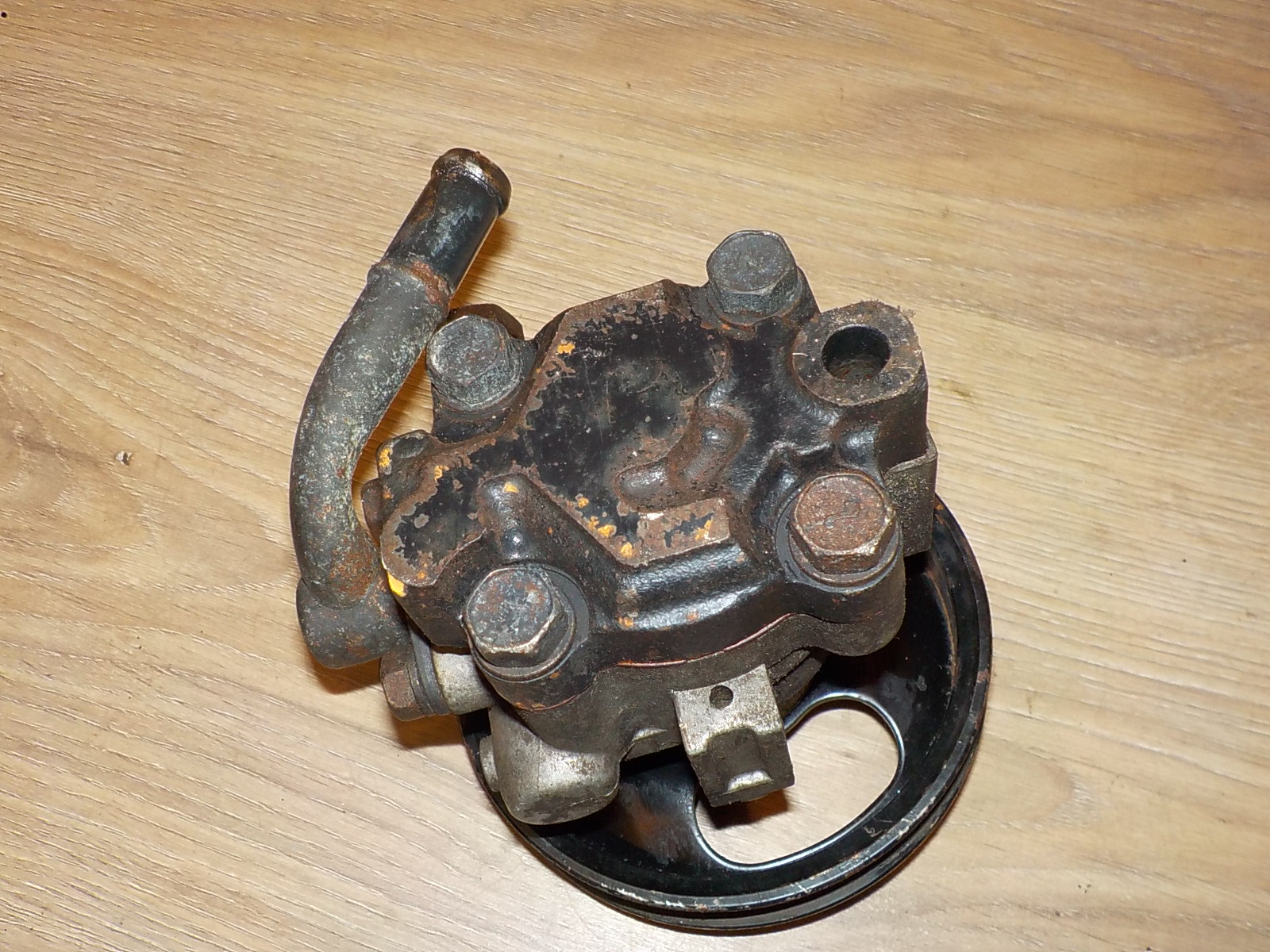

Ну вот и появился свободный денек для переборки насоса ГУР на Киа Спектре. Тот же насос стоит на многих моделях Киа и Хендай и даже на стареньких Маздах 323. Первая часть нашего рассказа здесь, вторая часть здесь . Повторятся не будем кому интересно, прочитайте.

Итак поехали. Откручиваем три болта крепящие насос ГУР к двигателю и несем его домой, что бы не растерять на улице мелкие детали.

Далее откручиваем от корпуса насоса все лишнее — шкив, крепление. регулировка натяжения и прочие железяки. Теперь перед нами небольшой корпус скрепленный 4-мя болтами. Откручиваем их и располовиниваем корпус.

В алюминиевом корпусе запрессован подшипник с валом, а на чугунном основании ротор с крыльчаткой, с которыми нужно обращаться очень аккуратно и точно запоминать как и что вы сняли, что бы точно все собрать обратно.

При осмотре на рабочих поверхностях не должно быть механических повреждений. Но главная деталь это конечно ротор с маленькими пластинками, на картинке обозначили её красной стрелкой. Пластинки легко растерять они свободно перемещаются в пазах, именно они и гоняют жидкость выходя из пазов под действием центробежной силы.

В нашем случае никаких повреждений, царапин и прочих проблем не оказалось. И это хорошо!

Затем мы занялись алюминиевым корпусом где запрессован подшипник с валом.

Несколько ударов по валу и он вышел из алюминиевого корпуса. Но не стоит забывать снять перед этим стопорную шайбу, иначе ничего не получится. Внутри под подшипником нас ждал сальник.

Старый подшипник с вала сняли трехлапчатым съемником. Новый подшибник одели на вал следующим способом. Взяли накидной ключ подходящего размера, что бы он упирался на внутреннюю обойму подшибаса. Потом берем гайку, которой был прикручен шкив ГУРа и подкладываем туда шайбы по необходимости и начинаем вращать гайку. В итоге подшипник легко налезает на вал.

Затем вал с новым подшипником нужно запрессовать в алюминиевый корпус ГУРа. При это не забудьте заменить сальник, с ним тоже придется помучатся, он стоит там довольно глубоко в корпусе.

Запрессовать вал с подшипником в корпус проще простого. Берете старый подшипник и используете его как оправку. Несильными ударами по внешней стороне старого подшипника загоняете новый подшибас с валом в корпус. Все, собираете в обратном порядке.

В нашем случае была заменена большая прокладка между половинками корпуса, подшипник, сальник, резиновое уплотнительное кольцо под патрубком, к которому подсоединяется шланг идущий от расширительного бачка. Плюс пару медных колец в месте соединения шланга высокого давления (идущего в рулевой рейке) с корпусом ГУРа. После сборки шкив наоса должен легко и непринужденно вращаться.

Ремонт насоса гидроусилителя Киа Спектра (да и любой другой машины) подразумевает замену жидкости. В интернете довольно много способов. Мы делали по своему. Мы решили промыть систему еще до снятия насоса ГУР. Для чего отсоединили от бачка расширителя входящий шланг и сунули его в пустую бутылку. Затем кратковременно заводился двигатель и жидкость моментально уходила из расширительного бачка, туда заливалась свежая, а в бутылку выдавливалась старая жидкость. В итоге основная часть системы была промыта заблаговременно.

При установке насоса ГУР на место и подключения всех патрубков на место заливаем новую жидкость в бачок и кратковременно заводим движок, всего на пару секунд. Так делаем несколько раз одновременно подливая в бачок свежую жидкость. По началу насос ГУР будет издавать довольно неприятные звуки, это воздух. Пока воздух из системы не уйдет звук не пропадет. При заправке новой жидкостью, когда вы чувствуете, что залили достаточно, что бы наполнить насос ГУР, кратковременно заводим двигатель и вращаем рулем, сначала в одну сторону. Глушим мотор, подливаем жидкость, заводим и вращаем рулем в другую сторону. В бачке появится пена, это остатки воздуха. Затем заводим и вращаем рулем туда сюда, от одного крайнего положения до другого и следим за уровнем жидкости в бачке. В итоге пропадут все лишние звуки и пена. Ни в коем случае не переливайте выше уровня в бачке.

При прогретом моторе должно быть между отметками минимум, максимум, это очень важно. Иначе выдавит все сальники и уплотнения

Удачи в ремонте. По времени ушло примерно пол дня. При промывке системы и заправке новой жидкостью обязательно нужен помощник имейте это в виду.

Процесс замены жидкости в ГУР

Наглядно увидеть как менять масло в ГУР Kia Spectra вы можете на видео в низу страницы, или прочитать пошаговый процесс замены.

Заменить смазочную жидкость можно частичным способом или полным. Для частичной замены потребуется само масло (такое количество, чтобы по окончании работ оно стало светлым) и шприц.

Частичная замена масло в гидроусилителе:

Открутить крышку расширительного бачка.
Шприцом откачать жидкость из бачка (полностью).
Залить новое масло (до отметки «MAX»).
Завести мотор, покрутить рулевое колесо вправо-влево (несколько раз).
Заглушить мотор и вновь повторить пункта №1 до тех пор, пока масло в ГУР не станет светлым.

Следующий способ замены масла в ГУР позволит добиться 100% замены.

Полная замена смазочной жидкости:

Загнать на эстакаду либо поднять на домкрат машину так, чтобы вывести передние колеса, получив возможность вращать их на не заведенном двигателе.
Забрать шприцем из бачка максимальное количество старого масла.
Определить, по какому шлангу жидкость поступает в расширительный бачок (обратка) и по какому идет к насосу ГУР.
Собрать заглушку, для этого понадобится шланг, размером примерно 30-50 см.
Собрать сливной шланг, он включает штуцер + переходник + длинный шланг 3-4 м (чтобы было удобно сливать «отработку» в тару).
Отсоединить шланг, по которому жидкость поступает в бачок. Этот шланг удлинить новым – сливным и направить в емкость.
В отвод бачка установить подготовленную заглушку и залить новое масло до отметки.
Плавно несколько раз покрутить руль до упора влево-вправо. В это время по шлангу должно выходить старое масло, вместе с этим новое масло из бачка уйдет в систему гидроусилителя.
Долить новое масло и снова вращать руль. Такое действие повторять до тех пор, пока из шланга не пойдет светлое масло.
Далее нужно прочистить насос. Для этого завести двигатель на несколько секунд

Очень важно в этот момент не допустить, чтобы масла из бачка полностью ушло в систему, во избежание завоздушивания системы! По сливному шлангу в это время снова должно выйти масло.
Забрать остатки жидкости из бачка, чтобы можно было снять шланг-заглушку.
Отсоединить сливной шланг от обратки и присоединить на место в бачке.
Долить новое масло до уровня, завести мотор. Завести мотор, вращая рулем долить еще масло (при необходимости)

По прошествии времени обязательно проверить его уровень.

Чтобы система ГУР в автомобиле Киа Спектра как можно дольше корректно функционировала, стоит избегать длительной фиксации рулевого колеса в крайнем положении во время езды, а также не парковать машину с вывернутым до упора рулем. Такие действия вызывают колоссальную нагрузку на ГУР, особенно в зимний период.

Запрос обратного звонка

Техническое обслуживание Замена масла Диагностика автомобиля Ремонт подвески Ремонт тормозной системы Ремонт рулевого управления Развал-схождение Ремонт двигателя Ремонт трансмиссии Ремонт электрооборудования Обслуживание кондиционера Ремонт выхлопной системы Ремонт системы охлаждения ДВС Ремонт топливной системы

Замена шланга высокого давления гур киа спектра

Замена насоса гидроусилителя рулевого управления При выходе из строя насоса замещайте его в сборе, так как ремонт требует особых приспособлений и оснащения. Вам понадобятся: пассатижи, ключи «на 12», «на 14», «на 22», молоток.1. Слейте жидкость из емкости насоса гидроусилителя рулевого управления (см. «замена емкости гидроусилителя рулевого управления»). 2. Отпустите хомут фиксации трубопровода впуска жидкости к патрубку насоса гидроусилителя рулевого управления, сдавив пассатижами его отогнутые ушки. Сместите хомут по шлангу и отделите трубопровод от патрубка (см. «замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).

3. Открутите регулировочный болт. 4. . отвернит. гайку фиксации насоса к регулировочной планке.

5. . выньт. болт и выньте ползун натяжного устройства. 6. Открутите болт-штуцер фиксации патрубка высокого давления к штуцеру насоса гидроусилителя рулевого управления.

7. . отделите шланг. Предостережение Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками. 8. Выньте болт-штуцер из наконечника патрубка высокого давления и демонтируйте уплотнительные прокладки. Сильно обжатые или деформированные прокладки замените. 9. Сместите защитный пыльник наконечника кабеля датчика давления в системе гидроусилителя рулевого управления. 10. . отделите наконечник кабеля от датчика. Замечание Датчик давления в системе гидроусилителя рулевого управления почти никогда не выходит из строя. В случае надобности его замены, отделив от датчика провод, открутите датчик из основания насоса и вкрутите новый. Киа Спектра замена насоса гидроусилителя руля 11. Демонтируйте ремень привода насоса гидроусилителя рулевого управления и компрессора кондиционера (см. «замена ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера»).

12. Открутите три болта фиксации кронштейна насоса гидроусилителя рулевого управления к блоку цилиндров двигателя. 13. . демонтируйте насос в комплекте с кронштейном. 14. Через отверстие в шкиве насоса гидроусилителя рулевого управления открутите болт фиксации насоса к кронштейну. 15. . выньт. болт.

16. . демонтируйте кронштейн. 17. Внимательно исследуйте втулку в кронштейне. Сильно испорченную втулку подмените. Для этого выбейте ее молотком.

Как заменить антифриз на Киа Спектра?

Производитель Киа и Хендай входят в единый концерн. Более того, автомобиль Киа создан на базовой платформе Хендай. Поэтому все расходные части этих двух компаний между собой взаимозаменяемы. Если охлаждающая жидкость подойдет для Хендай – этот антифриз для Kia Spectra вполне приемлем. Рекомендуемая периодичность замены – раз в 2-3 года при пробеге до 60-70 тыс. км.

В двигатель Киа Спектра можно заливать хладагент, рекомендованный под индексом Киа/Хендай 07100.

Эта маркировка подходит для любого модельного ряда. Для Киа Спектра начиная с выпуска 2000 года необходимо использовать исключительно антифриз с маркировкой G12. Более старые модели двигателей значительно быстрее перегреваются (износ узлов и агрегатов), а G11 при всех его достоинствах как раз снижал процесс теплоотдачи. Новый переход на G12 устраняет эти проблемы.

Охлаждение двигателя потребует для описываемого автомобиля около 7 литров антифриза, плюс 2-3 литра для обеспечения промывки. Замена антифриза на Kia Spectra модельного ряда 2003-2015 годов выпуска производится с насадкой G12+ (добавление некоторых органических кислот, увеличивающих эффективность охлаждения).

Список необходимых инструментов для замены антифриза на Киа Спектра:

Ключ на 10;
Отвертка «Крестовина»;
Плоскогубцы;
Тара, для сбора отработанной жидкости;
Можно обойтись без домкрата, если возможно поднять автомобиль на подъемный механизм.

Для чего нужен ГУР?

ГУР – система, входящая в состав рулевого управления, и направлена на снижение усилия, прилагаемого водителем на руль, при смене направления движения.

При этом данная система обеспечивает передачу условий движения управляемых колес на руль, так называемое «чувство дороги», также эта система принимает на себя ударные нагрузки от колес и амортизирует их, не передавая на рулевое колесо.

Сейчас рулевое управление, оснащенное ГУР, выполняется комбинированным, то есть оно входит в общую конструкцию системы управления автомобилем.

Это обеспечивает возможность управления авто даже после выхода из строя ГУР, но в таком случае усилие на руле возрастет.

Какие типы жидкостей ГУР бывают

Исходя из вышесказанного можно понять, что все элементы системы лишь обеспечивают давление жидкости, дают нужное направление деталям и переводят давление в усилие. Основным же рабочим элементом в системе ГУР выступает жидкость.

Жидкость для гидроусилителя руля, кем бы она ни была произведена, в своей основе имеет нефтяные составляющие. По сути это то же масло, только с определенными свойствами.

Если у моторных масел основная задача – смазывание трущихся деталей, то у масла для ГУР – передача усилия.

А поскольку оно должно быстро передаваться по каналам, жидкость для гидроусилителя руля должна быть не очень вязкой, но при этом данное масло должно еще и смазывать элементы системы, но в несколько меньшей степени, чем моторное масло.

Жидкости для ГУР выпускаются двух типов:

Минеральные;
Синтетические.

Минеральное используется в большинстве ГУР, синтетическое встречаются реже.

Особенностью данных жидкостей не является взаимозаменяемость, как это бывает с моторными маслами. При этом переход с минеральной жидкости на синтетическую приведет к поломке ГУР.

А все потому, что в составе синтетических жидкостей имеются присадки, которые негативно сказываются на ресурсе резинотехнических элементов на основе каучука, а в ГУР таких элементов — достаточно.

Жидкость для гидроусилителя руля Ford синтетическая «DP-PS», 1л.

Обычно в тех. документации на авто указывается, что применяется синтетическая жидкость для гидроусилителя руля, и использовать нужно только ее.

Если информации по жидкости в документации нет, то в авто по умолчанию используется минеральная.

Требования к маслу для гидроусилителя руля

Термостойкость.

Так как масло предназначено не только для смазывания механизмов, оно выполняет функцию теплоотвода от нагреваемых деталей и частей гидроусилителя. Жидкость должна быть устойчивой к высоким температурам до 110⁰С, а также не терять свои свойства при низком давлении и при температуре до минус 35⁰С.

1. Стабильная вязкость.

Масло для ГУР содержит присадки, которые контролируют уровень вязкости жидкости в условиях изменения температур окружающей среды. Благодаря этому, при низких температурах масло сохраняет свои свойства и не густеет, что позволяет вращать руль без лишних усилий.

1. Прозрачность и гомогенность.

Отличительное свойство хорошего и качественного масла, это его прозрачный вид и однородная консистенция. Даже после длительного простоя машины, присадки не должны выпадать в осадок и засорять масло.

1. Износостойкость.

Масло все же оказывает агрессивное влияние на резиновые детали и механизмы машины. Выбирать стоит такой тип жидкости, который имеет специальные добавки с функцией защитной пленки, благодаря чему сокращается срок износа резиновых деталей.

1. Незначительное пенообразование.

Нежелательным явлением в баке масла для ГУР является пенообразование. Появление пузырей может плохо сказаться на поворотном механизме руля, а именно будет затрудняться процесс передачи усилия от руля к поворотному механизму

Так что стоит обратить внимание на этот немаловажный критерий при выборе масла

Цветовые особенности жидкостей

Также жидкости для ГУР подразделяются между собой по цвету. Интересно, что изначально все они были красного цвета –Dexron.

По своему классу жидкости для гидроусилителя руля относятся к маслам для автоматических коробок передач (ASF), но у жидкостей для ГУР другое обозначение PSF

При этом PSF – это та же ASF, но только присадки у последней несколько иные, и рассчитаны на работу с фрикционами коробки, которых у ГУР нет.

Но эти присадки никоим образом на работу ГУР не влияют, поэтому часто японские авто с завода идут с залитой ASF в бачок ГУР.

Европейские же компании, чтобы владельцы их авто покупали только их же продукцию, сделали свои жидкости, но с другой окраской.

Так на Mercedes часто используется жидкость для ГУР желтого цвета, а концерн VAG применяет на своих авто зеленую жидкость.

Жидкость ГУРА Febi VAG/BMW синтетика 1л.

Некоторые из жидкостей с разными цветами даже при смешивании их на работу ГУР не влияют, но некоторые, к примеру, желтые с зелеными – смешивать нельзя, поскольку они образуют пену, хотя желтые жидкости могут без проблем взаимодействовать с красными.

И все же лучше такие эксперименты не ставить, и в случае, когда принято решение заменить жидкость ГУР – использовать только соответствующую по цвету, причем производитель ее не особо важен

И важно не путать масла по составу

Синтетические масла заливаются только в ГУР, которые уже изначально работали с ней, а минеральные – только в гидроусилитель руля, работающий на таком виде жидкости.
