Ремонт гидроусилителя руля газ 31105 своими руками

Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

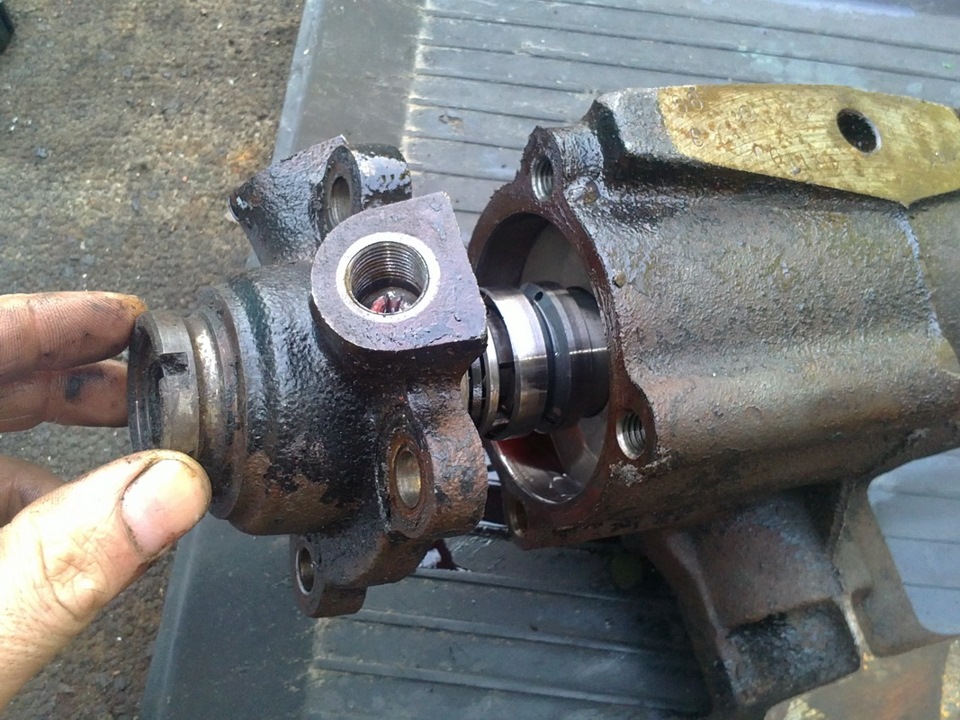

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки. 8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Доработка системы ГУР ГАЗ 3110

В стоке в авто был ГУР… ну лучше б его вообще не было. Редуктор ГУР стоял самого первого выпуска ШНКФ 453465.100.

Проблемы с системой ГУР были с первого дня обладания авто… насос менял 3 раза… ГУР перебирал 1 раз… забегая на перёд скажу, что этот редуктор не доработал до замены всего 2 недели и потёк

Была задумка купить вот этот комплектик ГУР от Автодетальсервис avtodetal.com/index.php?section=282 Вот отзыв человека который купил и установил его себе www.drive2.ru/cars/gaz/31…376151945221/#replieslist Но купить его мне так и не удалось… хотя бы из -за его стоимости в Украине. немного не мало 5000 гривен и это за российские детали…

Ну раз всё сразу не получилось купить… решил я пойти по более трудоёмкому и правильному пути.

Собрал по не многу вот такие детали:

1. Был куплен бу с волги 31105 редуктор ГУР ШНКФ 453461.103 ссылка на тех характеристики www.agu.by/index.php?module=view_id&vid=1299

2. Кронштейн насоса ГУР из комплекта Автодетальсервис

3. Насос ГУР от авто Шевроле нива номер детали по каталогу 2123-3407012.

4. Купил медную трубку диаметром 13 мм, из которой мне выгнули масленый радиатор для системы ГУР

5. Выточил шкив нужного диаметра, так как найти готовый не удалось.

Также дополнительно покупал шланги, металлическую гофру, медные шайбы, переходник, хомуты…

Купленный бу редуктор ГУР от 105й волги был отправлен на доработку мастерам в гидролаб г. Москва (www.gidrolab.ru/price1.shtml) Такая доработка обошлась 3500 рос. руб. в принципе к ним претензий у меня нет пока, но эти ребята сошку и карданчик, которые были на редукторе не вернули…

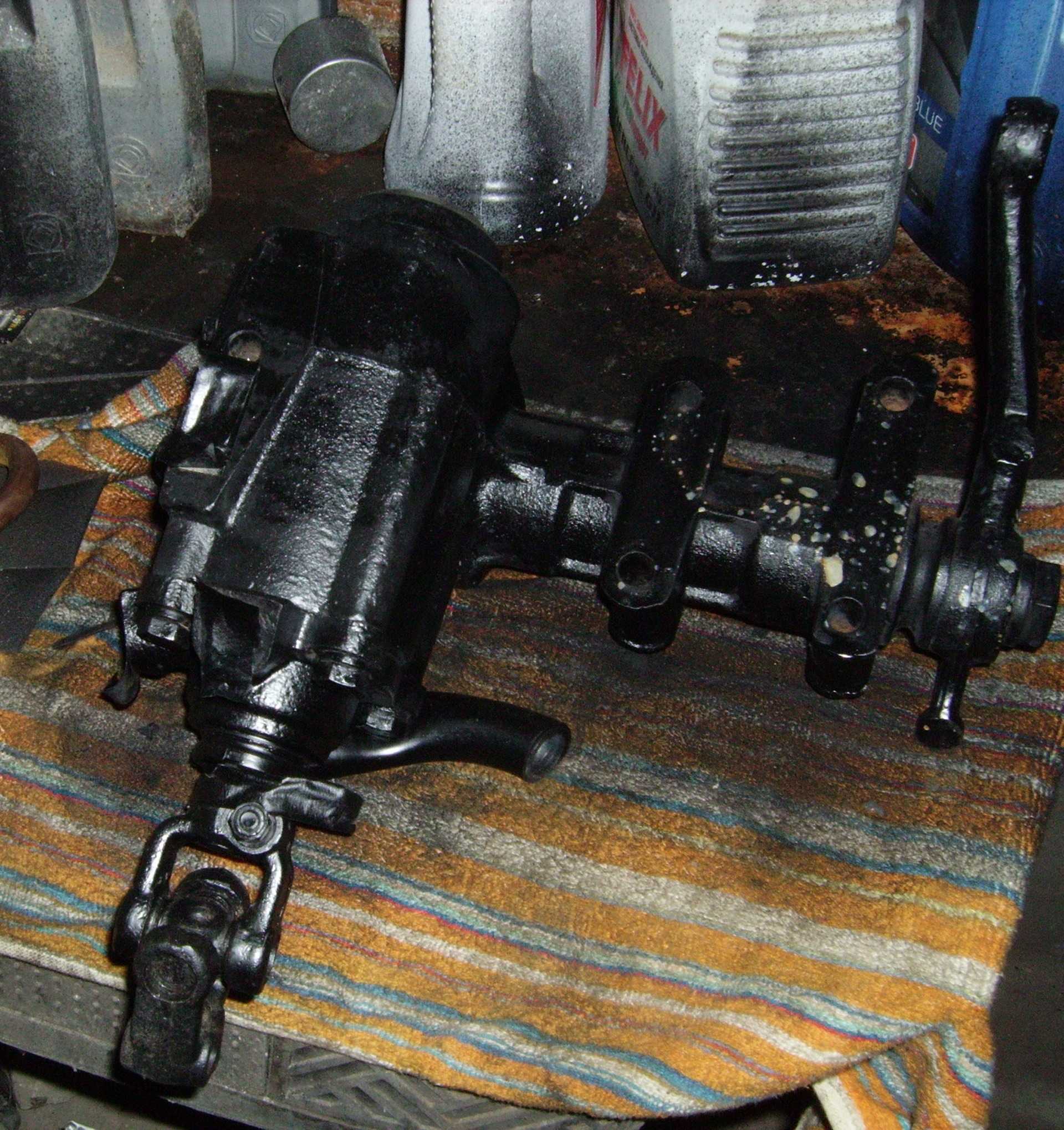

Приехал в таком виде из Москвы

Этап №1 Установка радиатора ГУР: Радиатор сделанный из медной трубки 13мм. ставится на место радиатора масла. Купил шланги хорошего качества и проложил их в железную гофру, чтобы шланги не перетирались и не перегибались. Радиатор ставится в сливную магистраль от редуктора до расширительного бачка.

Радиатор закреплён, трубки подведены.

Этап №2 Подготавливаем насос к установке: Вот тут я долго стоял перед выбором: то ли взять от фольцваген, БМВ, ауди или от шевроле нивы

Слева насос от ауди А6 справа от шевроле нивы… на этой фотке наглядно видно что они очень похожи. есть различия по углам подводки шлангов…

Но при выборе насоса столкнулся с рядом проблем. Во-первых, стоковое давление белорусского насоса 90 бар, на ауди и бмв 120 бар, у нивы 104 бара. Я не решился брать насос с таким высоким рабочим давлением… Во-вторых, стоимость хорошего насоса превышает 3000 грн., китайские аналоги и прочие подделки не лучше российского насоса, но дороже его… В итоге я остановился на насосе от Шевроле нивы номер детали по каталогу 2123-3407012

Чтобы установить этот насос на 406-й мотор нужен кронштейн такой как на второй фотке сверху.

Насос от Шевроле нивы продаётся без шкива. Да и стоковый шкив от этого авто нам не подойдёт, потому что он большего диаметра и под 5ти ручьевой ремень. Необходимо заказать у токаря выточить шкив. Готового найти не удалось. Думаю что отдельно его никто не продаст на разборе… у новых судя по Экзисту цены от 300 грн. Работа по изготовлению шкива + материалы обошлась 190 грн.

И ещё одна проблема… Болт, которым прикручивается трубка высокого давления к насосу в стоке 10 мм., а в насосе дырка под болт на 12 мм. Необходим переходник с одной резьбы на другую… мне удалось найти такой на рынке… но вещица весьма редкая…

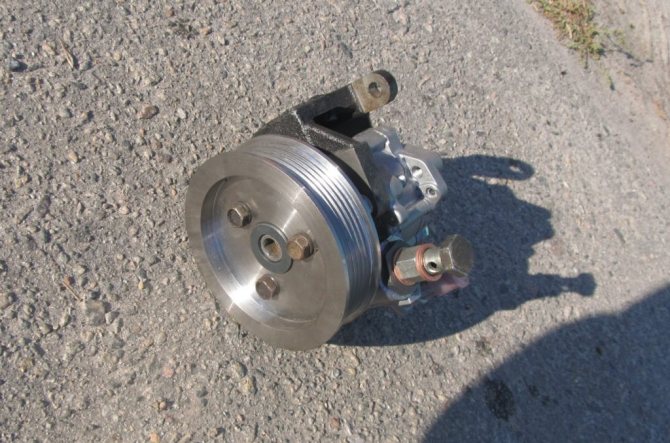

Насос в сборе с кронштейном, шкивом и переходником…готовая конструкция для установки на ДВС

Этап №3 Снятие редуктора и сошки с редуктора, подробнее тут gazclub.ru/faq/?mess_id=450

Когда старый редуктор я снял… с него нужно снять сошку, которую нужно установить на новый редуктор… те кто хоть раз это делал поймёт, что эта процедура сложнее, чем сам процесс снятие редуктора.

ГЛАВНАЯ ДОРОГА | Автор топика: Aysel

Как самому поменять жидкость в гидроусилителе руля.

Как и большинство агрегатов в автомобиле, гидроусилитель руля также нуждается в техническом обслуживании. Хотя некоторые производители автомобилей никак не регламентируют срок службы жидкости в гидроусилителе, считая, что она залита на весь срок службы автомобиля и нуждается только в подливке, все же жидкость иногда стоит менять. Так как при интенсивной эксплуатации автомобиля жидкость подвергается нагреву, со временем цвет ее становится темнее, а иногда может сопровождаться запахом гари, в таких случаях требуется безоговорочная замена жидкости. Если вы решили самостоятельно произвести замену жидкости, то вам потребуется:

Новая жидкость, рекомендованная заводом изготовителем авто, в необходимом количестве (посмотреть в технической документации к автомобилю). 20 граммовый шприц с трубкой, для откачки старой жидкости. Тара для старой жидкости (подойдет пластиковая 1, 5 литровая бутылка). Жидкость в гидроусилителе можно поменять двумя способами:

1)путем частичной замены. 2)полной замены.

Первый способ более простой, но менее эффективный:

-Откручиваем крышку бачка с жидкостью гидроусилителя. -Берем в руки шприц с трубкой и полностью откачиваем из бачка жидкость. -Заливаем новую жидкость, до уровня. -Заводим двигатель и крутим рулем. -Глушим двигатель и проделываем вновь данную процедуру, пока не получим желаемого результата. Второй способ отнимет у вас чуть больше времени и сил, но зато вы добьетесь практически 100 % замены жидкости.

Предварительно вам нужно будет вывесить перед автомобиля, для того чтобы руль можно было легко вращать на незаведенном двигателе. Отворачиваем крышку бочка гидроусилителя и полностью откачиваем из него жидкость, как и в первом способе. Ослабляем хомуты на шлангах, подходящих к бочку. Сняв шланги, снимаем бачок. При необходимости промыть его. Теперь у нас в руках два шланга. Один идет прямиком на насос гидроусилителя, второй от рулевой рейки (проходит через трубку охлаждения перед радиатором). Так вот первый нам пока не понадобится, а вот второй это обратка, его направляем в пластиковую бутылку подготовленную нами. Садимся за руль и начинаем вращать рулем влево вправо. Таким образом, мы будем удалять старую жидкость из системы. Некоторые при этом заводят двигатель, в этом случаи удаление старой жидкости произойдет во много раза быстрее, но я такой способ не практикую. Когда жидкость практически перестала бежать, идем под капот. Берем шланг, идущий на насос, и вставляем в него воронку. Далее не помешала бы чья-нибудь помощь. Открываем бутыль со свежей жидкостью, и льем в воронку, а в это время помощник активно вращает рулем, точно так же как вы до этого. Если нет помощника, то вам придется это делать самому, предварительно закрепив шланг с воронкой. Подливаем, свежую жидкость и крутим рулем пока не увидим, что с обратки пошла чистая новая жидкость. -Надеваем шланги и ставим бачок на место. -Доливаем жидкость до уровня. -Вновь вращаем рулем. -Заводим двигатель, вращаем рулем. -Глушим двигатель и опускаем перед автомобиля. -Снова доливаем жидкость до уровня. #ПолезныеСоветы ГЛАВНАЯ ДОРОГА Главное автомобильное сообщество в Одноклассниках! Полезные советы, познавательные статьи, захватывающие видеоролики, фотографии, приколы и многое другое! Подписывайся! 740K participants

Замена масла и прокачка ГУР – Страница 4 – ГАЗ Клуб – AllGAZ.ru

30 мая 2010 г. – Как слить масло ГУР . и каков объём заливки масла. . Авто: opel astra j была Газ 31105 Evro3 програмно evro2, была . Почему же воет на ГУР на крайслере.

http://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-zhidkosti-gidrousilitelya-rulya/zamena-zhidkosti-gidrousilitelya-rulya-gaz-31105.htmlhttp://litezona.ru/zamena-zhidkosti-gur-gaz-31105/http://autoruk.ru/marka-avto1/gaz-3110-volga/rulevoe-upravlenie/zamena-masla-gidrousilitelya-gaz-3110http://manual.countryauto.ru/gaz/3110/17-2-2-zamena-rabochej-zhidkosti-masla-i-filtra.htmlhttp://uvlechenie.info/maksimum-tehniki/kak-slit-maslo-s-gidrousilitelya-rulya-gaz-31105.php

голоса

Рейтинг статьи

Воспользуйтесь услугами нашей компании

В эксплуатации все еще находится множество моделей ГАЗ, которые в силу возраста можно было бы сразу поставить в автомузее. Такие транспортные средства имеют свой неповторимый шарм и историю, но требуют соответствующего обслуживания.

В СТО «Автогур» возрастных проблем не боятся. Независимо от модели, пробега и сложности работ мы доведем ваш автомобиль до состояния музейного экспоната с полноценными ходовыми характеристиками. Мы отличаемся:

демократичной ценой. Наши услуги обходятся клиентам в среднем на 50% дешевле, чем работа мастеров из официальных дилерских центров;
большим опытом. К нам обращаются по истечении гарантийного срока обслуживания, когда начинается естественный износ деталей. Благодаря этому наши мастера имеют большой опыт работы с неисправностями;
профессиональным оснащением. Качественное оборудование позволяет выполнять работы быстро и с высоким уровнем точности;
фиксированной ценой. Клиент заранее знает, во сколько обойдется услуга нашего СТО. Когда цена названа, она не может внезапно измениться в большую сторону;
использованием оригинальных запчастей. Если произвести ремонт ГУР Волги или других моделей невозможно, мы находим оригинальные запчасти или аналоги, рекомендованные нижегородским заводом ГАЗ;
честным отношением к автовладельцам. Если владельцу автомобиля выгоднее заменить деталь, а не ремонтировать ее, мастера обязательно уведомят об этом владельца.

Обратившись в наш автосервис, вы сможете получить ремонт насоса ГУР Газели и других моделей. Мы быстро осуществим ремонт рулевых редукторов, реек, проведем техническое обслуживание и замену рабочих жидкостей. Посетив СТО «Автогур» один раз, вы захотите стать нашим постоянным клиентом.

Особенности насоса гур Волга 31105 Крайслер

Насос гидроусилителя руля (ГУР) в автомобиле Волга 31105 Крайслер представляет собой важное устройство, обеспечивающее комфортное управление автомобилем. Он отвечает за создание давления в гидравлической системе и перекачивание гидрофлюида

ГУР Волга 31105 Крайслер имеет несколько особенностей, которые необходимо учитывать при его ремонте:

1. Высокая надежность и долговечность. Насосы гидроусилителя руля Крайслер отличаются качественным исполнением и долгим сроком службы. Однако со временем могут возникнуть износы или поломки, требующие ремонта или замены насоса.

2. Сложность монтажа и демонтажа. Доступ к насосу гидроусилителя руля Волга 31105 Крайслер внутри двигательного отсека может быть ограничен. Необходимо проводить работы с помощью специальных инструментов и соблюдать последовательность действий для избежания повреждений и протечек.

Важность использования качественных запчастей. При ремонте насоса гур Волга 31105 Крайслер рекомендуется устанавливать только оригинальные или качественные аналоги

Использование некачественных запчастей может привести к проблемам с работой насоса и снижению его ресурса.

4. Регулярная проверка и обслуживание. Для поддержания надлежащей работы насоса гидроусилителя руля Волга 31105 Крайслер необходимо регулярно проверять уровень гидравлического масла и его состояние. Также рекомендуется проводить профилактические работы по замене масла и фильтров в соответствии с рекомендациями производителя.

5. Проблемы и способы исправления. Наиболее распространенные проблемы с насосом гур Волга 31105 Крайслер включают шумы, вибрации, утечки гидрофлюида и повышенное усилие при повороте рулевого колеса. Для их устранения необходимо провести диагностику и выполнить соответствующие ремонтные работы, включающие замену или ремонт насоса, проверку и замену патрубков и уплотнений.

Важно помнить, что ремонт насоса гур Волга 31105 Крайслер требует опыта и специальных навыков. Если у вас нет соответствующих знаний, рекомендуется обратиться к специалистам автосервиса для качественного ремонта и обслуживания

Порядок проведения работ

Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа. Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.

Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары – вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.

Таким образом, регулировка рулевого редуктора на машине марки Газель является важным ремонтным мероприятием, позволяющим восстановить функциональность управления транспортным средством, существенно повысив безопасность пассажиров во время движения.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

Поставить ГАЗ-3110 на ручник.
Под задние колеса поставить опоры.
Спереди ослабить крепление колеса слева.
Спереди автомобиль следует поднять и поставить на опоры.
Снять колесо.
После этого снять защитный брызговик.
В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
Требуется сделать отметки положения вала и сошки управления.
Снять сошку с вала.
После снятия болтов извлечь механизм.

Анализ повреждений

Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.

Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.

Снятые с автомобиля рулевые колонки

Если время от времени происходит подтекание масла, требуется замена прокладок и сальников. Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.

https://youtube.com/watch?v=VoAgy5pOWjo

Руль ВАЗ 2107

Почему туго вращается руль в машине и как это исправить

Рулевое колесо соединяется с рулевым редуктором через промежуточный вал. Вся конструкция рулевого управления призвана передавать силу вращения вала рулевого колеса в аналогичную силу вращения вала сошки. При оборотах рычага рулевого редуктора и воздействии на рулевую трапецию, осуществляется поворот передних колёс.

Рулевой механизм ВАЗ 2107: 1. Тяга боковая. 2. Сошка. 3. Тяга средняя. 4. Рычаг маятниковый. 5. Муфта регулировочная. 6. Шарнир нижний шаровой. 7. Кулак поворотный правый. 8. Шарнир верхний шаровой. 9. Правый рычаг поворотного кулака. 10. Кронштейн рычага маятникового. 11. Лонжерон кузова правый. 12. Пробка отверстия маслоналивного. 13. Картер рулевого механизма. 14. Рулевой вал. 15. Кожух облицовочный рулевого вала. 16. Колесо рулевое.17. Верхняя опорная труба рулевого вала. 18. Кронштейн рулевого вала. 19. Лонжерон кузова левый. 20. Хомуты стяжные регулировочной муфты. 21. Кулак поворотный левый

Руль автомобиля представляет собой каркас со ступицей, ободом и спицами. На ВАЗ 2107 рулевое колесо имеет 4 спицы, а сам обод выполнен из специальной резины. Размер руля на данном авто — 400 мм. Такой диаметр по сегодняшним меркам довольно большой, но поворачивать руль несложно. На рулевом колесе расположен нажимной элемент, позволяющий включать звуковой сигнал.

Стандартный руль ВАЗ 2107 имеет 4 спицы и диаметр обода 400 мм

Можно ли поставить от другого авто

Баранка на ВАЗ 2107 отличается от рулевого колеса той же «копейки» или «шестёрки» более привлекательным внешним видом и удобным хватом для рук. Если по каким-то причинам стандартный руль вас не устраивает, есть варианты замены на деталь от других авто:

«Калина», «Приора», ВАЗ 2115;
изделия китайских производителей;
рулевые колёса из категории «спорт» таких известных брендов, как Sparco, Momo и др.

Руль от «Приоры» в салоне «семёрки» смотрится довольно симпатично

На классические «Жигули» с задним приводом не рекомендуется устанавливать продукцию неизвестных китайских производителей. Объясняется это тем, что на таких авто установлена не рейка, а рулевой редуктор с червячным механизмом. Отсутствие гидро- или электроусилителя приводит к тому, что иногда к рулю необходимо прилагать довольно большое усилие. При установке изделия низкого качества есть вероятность в какой-то момент остаться с рулём в руках, что приведёт к нежелательным последствиям

Поэтому при выборе баранки внимание стоит уделить не только эстетике, удобству и эргономике. Рулевое колесо также должно отвечать требованиям безопасности. В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование

В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование

Спортивный

Спортивное рулевое колесо поначалу использовалось только в ралли, т. е. по прямому назначению. Однако некоторые владельцы «семёрок» устанавливают такой руль с целью видоизменить свой автомобиль, сделать его отличным от стандарта. Установка спортивной баранки имеет следующие преимущества:

экономится место из-за меньших размеров изделия;
малый размер руля улучшает возможность совершения манёвров при более высокой скорости;
привлекательный внешний вид.

Спортивное рулевое колесо устанавливают в качестве элемента тюнинга

Из минусов стоит отметить:

высокая вероятность купить некачественную деталь;
автоматическое отключение поворотников не будет функционировать;
необходимость в покупке специального переходника;
есть вероятность получить отказ при прохождении технического осмотра.

Классический ВАЗовский руль нравится далеко не каждому из-за его размеров. Однако стоит учитывать, что установка спортивного руля — удовольствие недешёвое.

Переходник для монтажа спортивного руля

Деревянный

Есть владельцы «Жигулей» и другой «классики», которые стремятся придать салону особый стиль и уют. Поэтому вместо штатного рулевого колеса они устанавливают изделие из дерева. Такой руль похож по спицам и размерам на спортивный, но сам обод выполнен из дерева. Смотрится деталь в интерьере салона довольно привлекательно.

Установка деревянного руля позволяет придать салону автомобиля особый стиль
