Рено логан замена стоек стабилизатора передней подвески

Зачем нужна стойка стабилизатора, какова её роль?

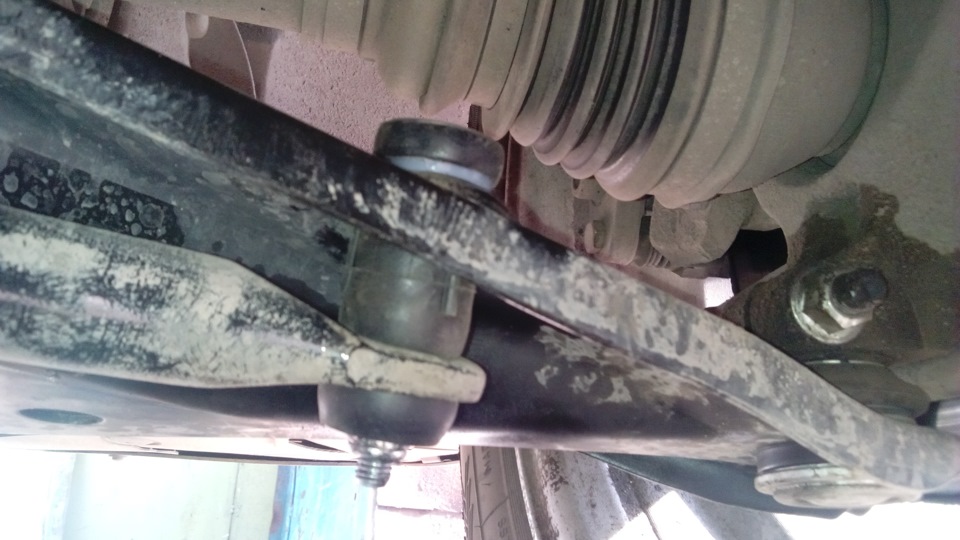

Внешний вид отработавшей своё стойки стабилизатора (виден износ)

Стойками стабилизатора поперечной устойчивости являются элементы, которые соединяют непосредственно сам стабилизатор с нижним рычагом передней подвески.
Подробно . Таким образом, стойки не являются самостоятельным узлом, а составляют одно целое со стабилизатором и выполняют общую функцию − предотвращают возникновение огромных кренов при прохождении автомобилем поворотов и диагональную раскачку.

Конструкция стойки стабилизатора для Рено Логан проста:

• Длинный болт с плоской шляпкой и короткой резьбой.
• Две подушки − нижняя и верхняя.
• Цельный корпус.

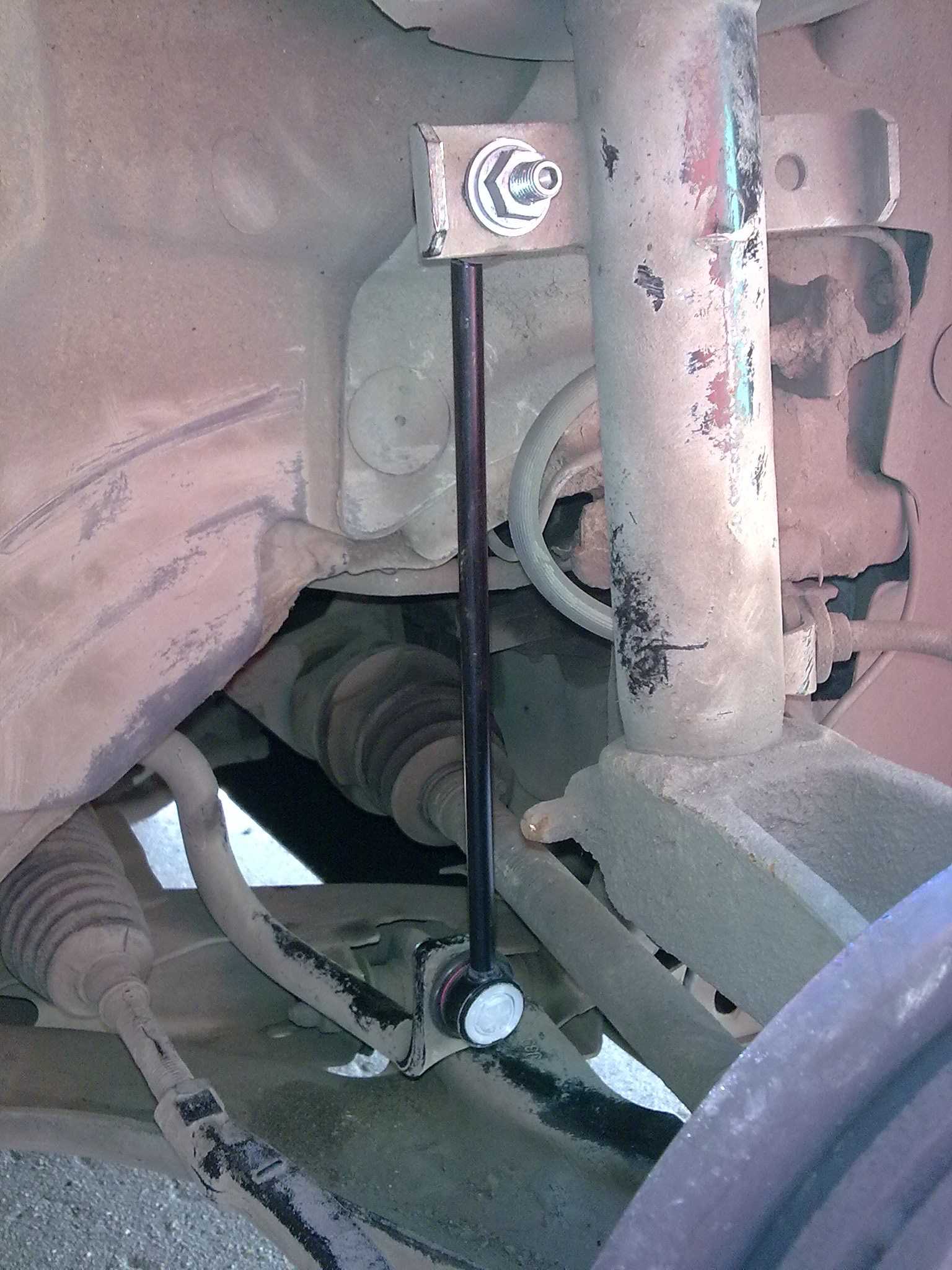

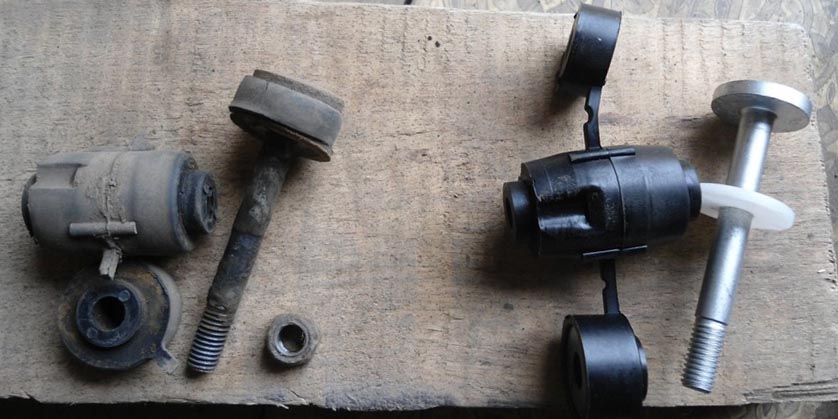

Старая и новая стойки стабилизатора (для сравнения)

Задачи стоек стабилизаторов

• Борьба с диагональной раскачкой и кренами в виражах − предотвращение опрокидывания машины.
• Стабилизация в горизонтальной плоскости кузова автомобиля.
• Обеспечение приемлемого сцепления с дорожным покрытием передних колес.
• Сохранение баланса при распределении нагрузок.

Ресурс

При эксплуатации в условиях плохих дорог и постоянных ударных нагрузок на подвеску, стойки будут считаться как расходная деталь.

При этом, стабилизатор, который представляет из себя относительно мощную штангу, довольно устойчив к механическому воздействию и служит долго.

Признаки неисправности

Если стойки сильно изношены, то:

• При прохождении поворотов увеличиваются крены и диагональная раскачка − кузов сильно заваливается набок.
• В момент резкой переставки ухудшается сцепление с дорогой, в результате чего может появиться снос одной из осей автомобиля.
• При резком торможении кузов раскачивается.
• Возрастает подверженность колейности. Требуется корректировка курса рулевым колесом.
• Ухудшается управляемость. Реакции на руле становятся менее четкими.

Диагностика стоек стабилизатора

Для того, чтобы понять насколько изношена стойка стабилизатора, необходимо заехать на станцию технического обслуживания с целью поднятия автомобиля на подъемник либо (и) на смотровую яму:

• Первым делом нужно провести визуальный осмотр детали. Найти ее довольно просто − это соединение на конце стабилизатора, которое крепит последнее к рычагу подвески. После осмотра нужно рукой определить наличие люфта стойки. Если он есть, значит элемент требует замены.
• Не всегда удается так просто выявить неисправную стойку. Существует иной вариант − с привлечением напарника. Процедура проводится на смотровой яме. Помощник должен раскачивать автомобиль в поперечной плоскости, а проверяющий − прижаться ладонью к стойке и прислушаться. При наличии люфта и стука − деталь под замену.

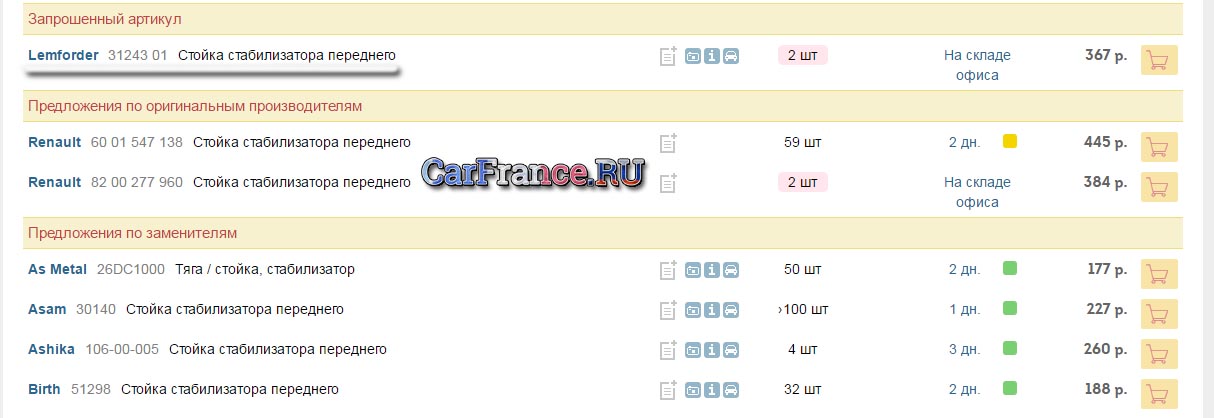

Многие задаются вопросом: что приобрести − оригинальную запчасть либо альтернативу от стороннего производителя? Безусловно, продукция с оригинального каталога имеет гарантию, но и «неоригинал» также можно купить вполне качественный. Тем более, что и цена намного предпочтительней.

Артикул Lemforder 31243 01

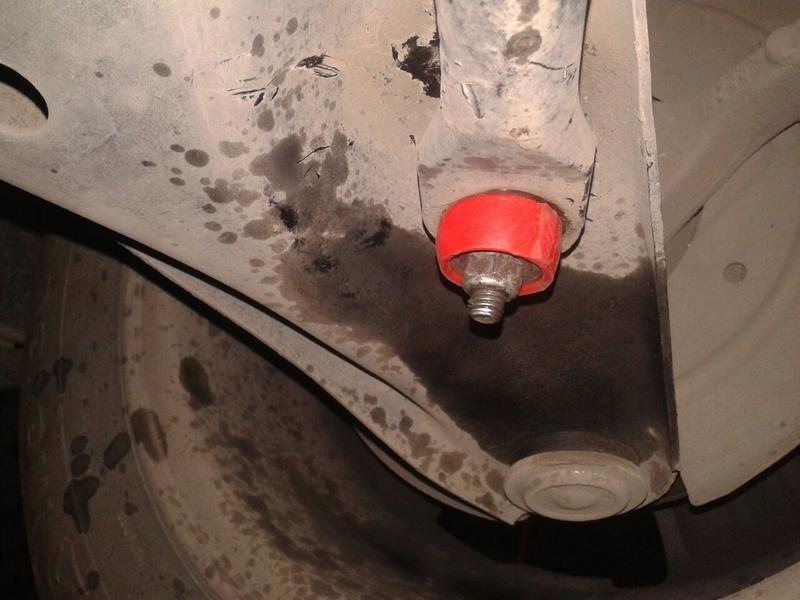

Учитывая состояние наших дорог, Логановоды не редко выбирают полиуретановые стойки. Срок службы таких стоек дольше, а надёжность лучше. Но и стоят они дороже!

X5 resource 37-0009

Замена элементов стабилизатора поперечной устойчивости передней подвески Рено Логан

В связи с бюджетной родословной рассматриваемого автомобиля Renault Logan непосредственно задняя подвеска отличается завидной простотой. Это не подразумевает частых беспокойств обладателя в плане надежности узла. В конструктивной основе можно обнаружить балку, закрепленную на кузовных элементах посредством крупных сайлентблоков.

Ввиду завидной жесткости балки конструкторы справедливо и рационально отказались от применения в подвеске кормы стабилизатора устойчивости.

Обозначенные аспекты отнюдь не означают отсутствие потребности в ремонте. Сайлентблоки балки способны огорчить владельца Рено Логан выходом из строя под воздействием агрессивных реагентов, которыми изобилуют зимой городские дороги. Также под натиском этих агрессивных веществ обидно сдаются пружины, уничтожаемые коррозией.

Резиновые элементы стабилизатора — втулки и подушки — заменяем при растрескивании, разрывах и вспучивании резины, а также при их значительном износе, при котором возникает люфт в соединении деталей. Вывешиваем переднюю часть автомобиля. Перед отворачиванием гайки винта крепления штанги стабилизатора к рычагу передней подвески необходимо тщательно очистить от загрязнений головку винта, в гнездо которой нужно будет вставить ключ «Torx».

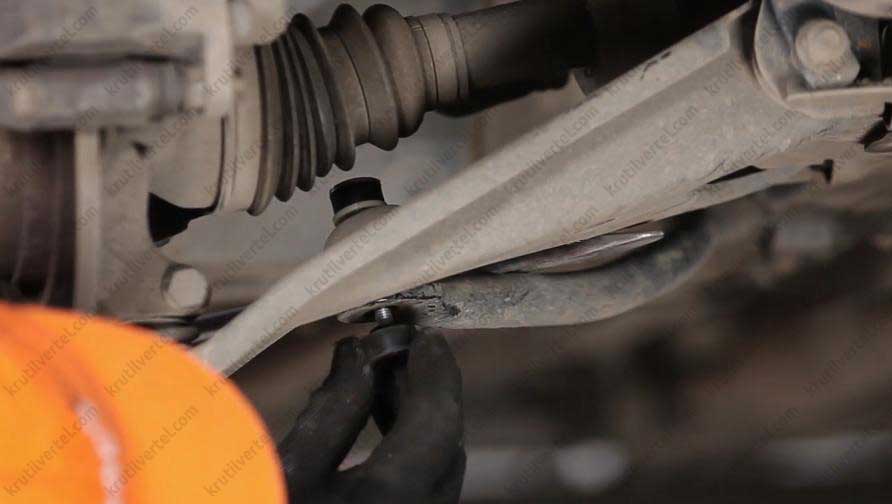

Накидным ключом «на 13» отворачиваем гайку крепления штанги стабилизатора к рычагу подвески, удерживая винт от проворачивания ключом «Torx T-40».

Снимаем нижнюю резиновую втулку.

В углублении торца втулки, обращенного к гайке, установлена металлическая шайба.

Рукой тянем вниз конец штанги…

…и вынимаем резинометаллическую промежуточную втулку.

При установке промежуточной втулки ориентируем ее пазами, расположенными на наружной поверхности втулки, вверх.

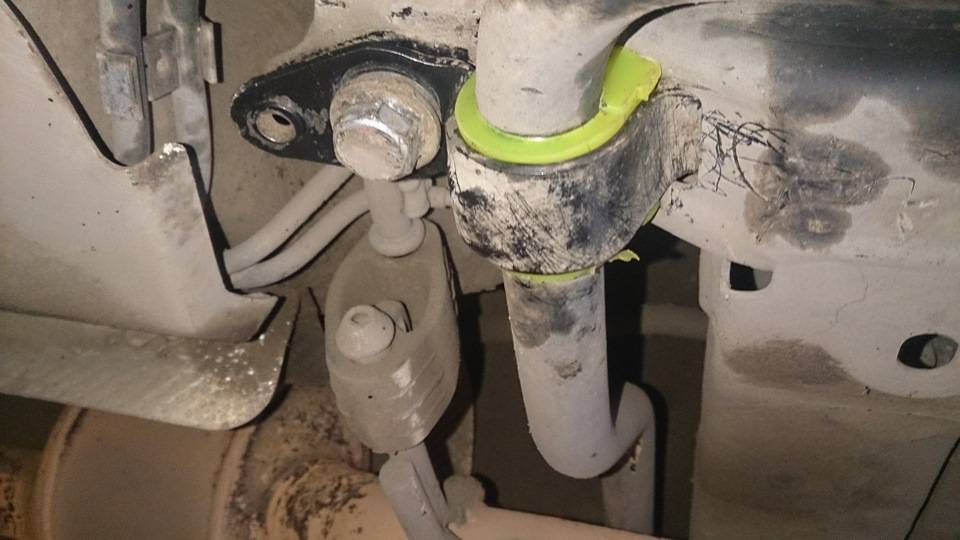

Для замены подушки штанги стабилизатора…

…головкой «на 18» с удлинителем отворачиваем болт крепления скобы подушки и подрамника к кузову.

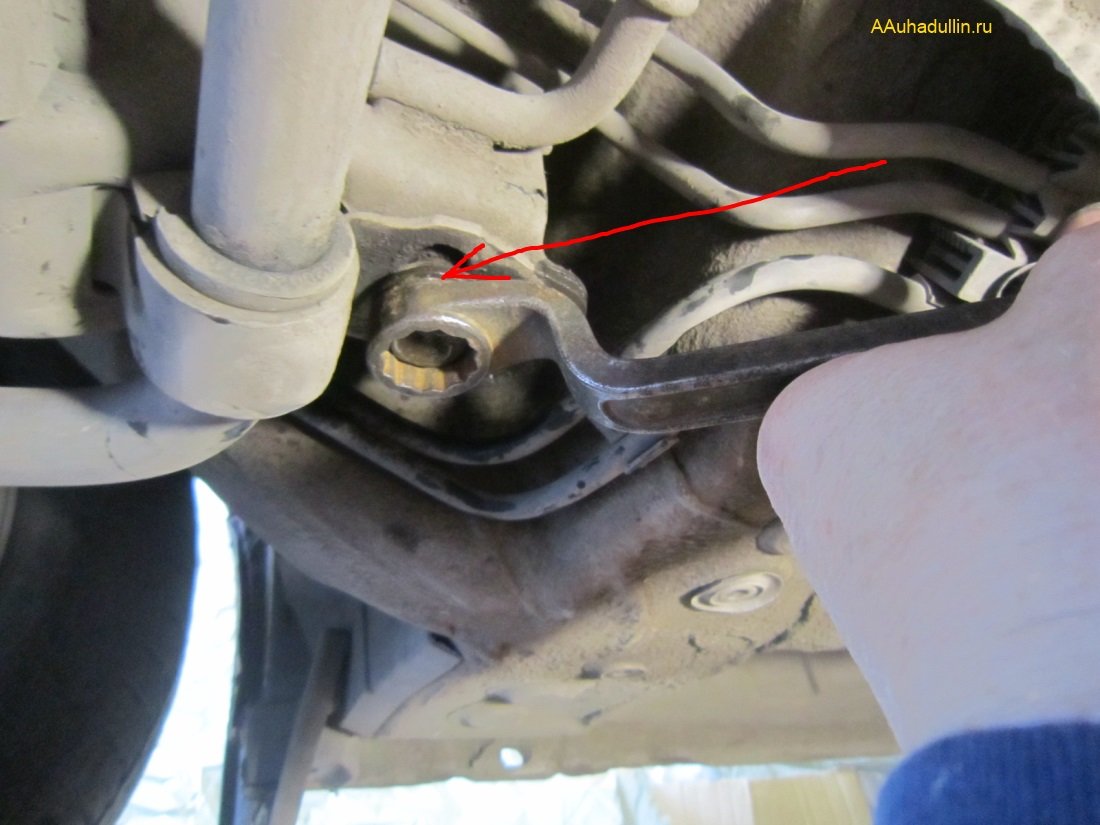

Накидным ключом «на 10» отворачиваем гайку крепления скобы подушки к подрамнику.

…и снимаем скобу, вынув ее передний конец из паза подрамника.

Снимаем подушку со штанги.

Устанавливаем новую подушку штанги стабилизатора в обратной последовательности. Аналогично заменяем подушку с другой стороны штанги стабилизатора. При необходимости демонтажа штанги отсоединяем оба ее конца от рычагов подвески и снимаем скобы подушек (см. выше).

Снимаем штангу стабилизатора.

Осматриваем штангу стабилизатора. В местах установки подушек не должно быть глубокого абразивного износа. Участки с глубоким износом значительно увеличивают вероятность поломки штанги. Устанавливаем штангу стабилизатора поперечной устойчивости в обратной последовательности.

Замена стоек стабилизатора

Для работы необходимы следующие инструменты:

• TORX T45 с насадкой размерностью на 10.
• Молоток.
• Разводной ключ.
• Домкрат.
• Отвертка.

Процесс замены:

1. Ослабить гайки на переднем колесе. .
2. Поднять переднюю часть кузова на домкрате (или вывесить автомобиль на подъемнике).

   Подготавливаем рабочее место!

3. Снять гайки с колеса, а затем − и само колесо.
4. Зачистить от грязи стойку стабилизатора и место ее крепления.
5. Обработать деталь WD-40.

6. Ослабить гайку на болте фиксации стойки посредством TORX, одновременно зажимая плоскую шляпку болта разводным ключом.

   Любит Torx Renault

7. Снять гайку и подушку. Если последняя окислилась и демонтируется с усилием, дозволяется аккуратно выбивать вверх молотком болт.

8. После демонтажа подушки также молотком выбивается и сам болт. При его заходе в корпус стойки необходимо взять отвертку и продолжать выбивать болт наружу, из корпуса.

   Болт выбили

9. После того, как болт будет изъят, надо отогнуть стабилизатор и снять корпус стойки.
10. Перед установкой новой детали крепежные отверстия на рычаге подвески и стабилизаторе зачищаются от грязи.
11. Между рычагом подвески и стабилизатором устанавливается новая стойка.

12. На болт надевается верхняя подушка, а сам он вставляется в корпус стойки.

    Одеваем и затягиваем

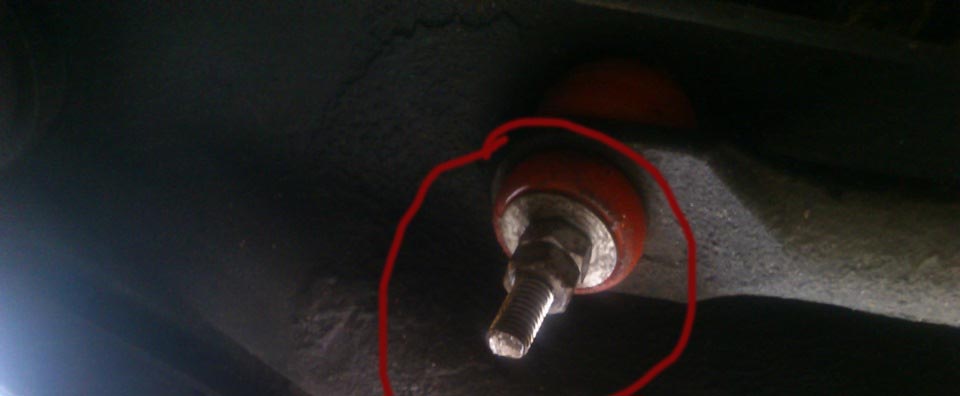

13. Снизу также устанавливается подушка и гайка фиксации. Усилие при затяжке гайки должно равняться 14 Нм.

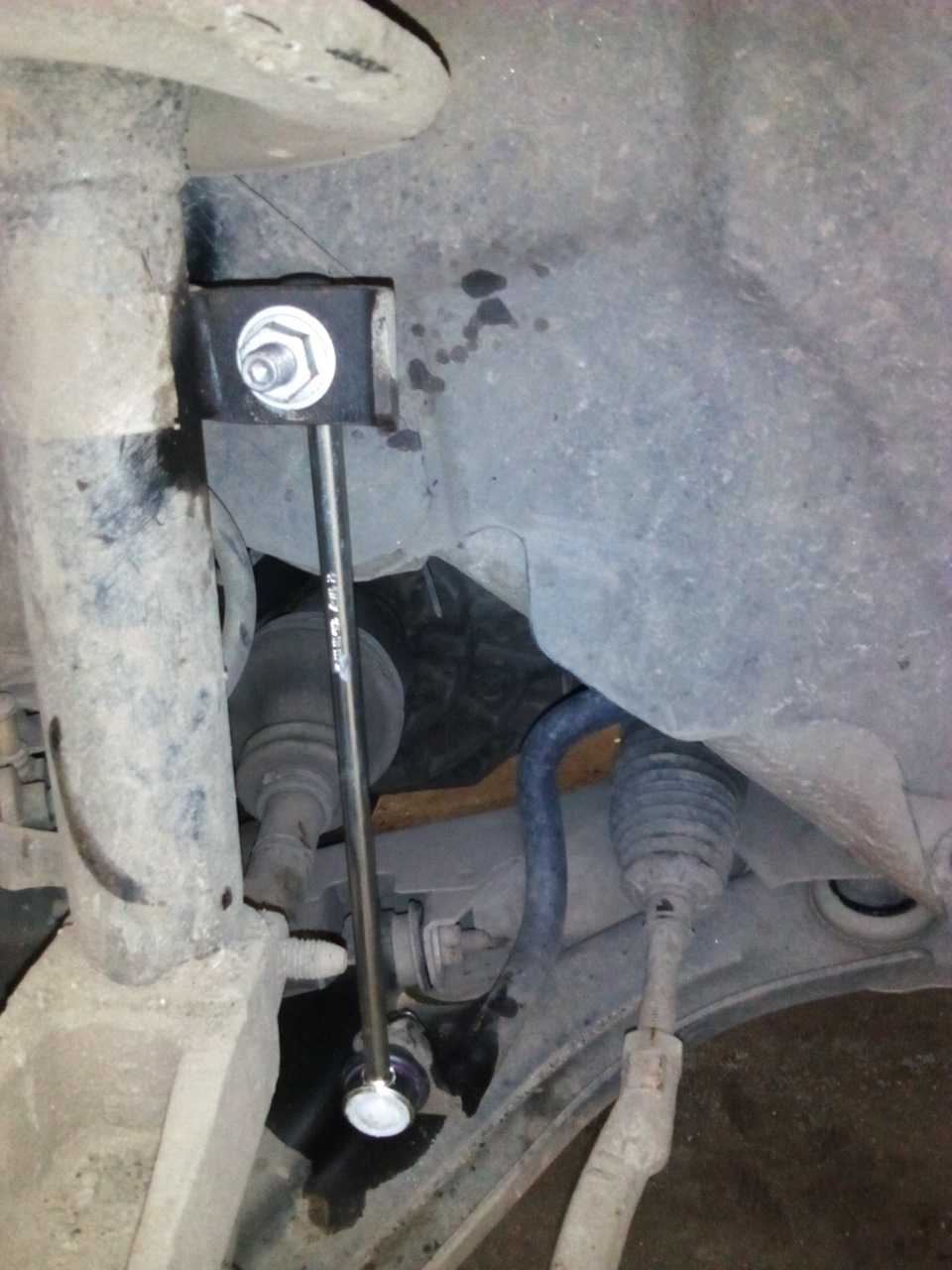

14. Замена произведена. Дальнейшая сборка осуществляется в обратном порядке.

Подвеска современного автомобиля

Устройство и работа подвески

Главная задача подвески — обеспечение упругой связи между кузовом и колёсами. Таким образом, подвеска смягчает толчки и прыжки, возникающие при движении автомобиля по неровной дороге или её отсутствии. Плавность хода автомобиля напрямую зависит от подвески.

Подвеска служит своеобразным амортизатором, поглощающим энергию, возникающую при наезде на неровности, либо попадания в ямы и рытвины. Однако она не гарантирует полной мягкости движения и сильно изнашивается при частом движении по неровностям.

Подвески делятся на следующие типы:

• McPherson;
• двухрычажная;
• многорычажная;
• адаптивная;
• «Де Дион»;
• задняя зависимая;
• задняя полузависимая;
• пикапов и внедорожников;
• грузовых автомобилей.

Подвеска типа McPherson

Подвеска типа McPherson является одной из старейших. Была разработана талантливым инженером Эрлом Макферсоном в 1960 году. Состоит из стабилизатора поперечной устойчивости, рычага и блока. Серьёзным недостатком подвески являются изменение угла развала колёс, однако она весьма популярна из-за доступности и надёжности.

Двухрычажная подвеска

Двухрычажная подвеска представляет собой одну из наиболее совершенных конструкций. Это подвеска с двумя рычагами разной длины (верхний короткий и нижний длинный). Такая конструкция позволяет автомобилю сохранять устойчивость на дороге и обеспечивает долговечность покрышек. Каждое колесо принимает свое препятствие самостоятельно и не перекидывает нагрузку на другие колеса.

Многорычажная подвеска

Многорычажная подвеска была разработана не так давно и представляет собой ещё более совершенную конструкцию. Представляет собой набор из множества рычагов, сайлент-блоков и шарниров. Все эти компоненты призваны гасить удары и сильные толчки во время езды. Уровень шума от колёс в салоне также понижается. Подвеска имеет отдельные поперечные и продольные регулировки. Колеса независимы друг от друга. Конструкция идеально подходит для полноприводных автомобилей.

Стоимость многорычажной подвески некоторое время оставалась довольно высокой, но сейчас её могут позволить себе даже водители автомобилей гольф-класса.

Адаптивная подвеска

Адаптивная подвеска весьма любопытна с точки зрения конструкции. Долгое время была примитивной и много весила, но сейчас её сильно модернизировали. Благодаря этому она допускает максимальный крен кузова и волновую раскачку на большой скорости и позволяет автоматически адаптироваться под любой тип покрытия дороги. В состав адаптивной подвески входят: регулируемые стабилизаторы поперечной устойчивости, активные стойки амортизаторов, блок управления ходовой частью и электронные датчики, фиксирующие неровности дороги и другие параметры.

«Де Дион»

«Де Дион» названа так в честь своего создателя-француза. Основной функцией такой подвески является снижение нагрузки на задний мост автомобиля путем отделения картера главной передачи. Картер в этом случае держится на кузове. Такая конструкция позволяет делать подвеску зависимой или независимой. Но есть и недостатки. При резком старте корпус автомобиля может сильно давить на заднюю ось.

Задняя зависимая подвеска

Задняя зависимая подвеска — это настоящий классический вариант, так как использовался на многих старых автомобилях ВАЗ. В основу подвески входят цилиндрические винтовые пружины, представляющие собой упругие элементы. Балка заднего моста «висит» на пружинах и фиксируется к кузову посредством четырёх продольных рычагов. Реактивная поперечная штанга выполняет роль поглотителя кренов и положительно влияет на управляемость. Но комфорта и плавности хода от этой подвески не ждите, так как задний мост весит немало.

Полузависимая задняя подвеска

Полузависимая задняя подвеска чаще всего используется в автомобилях с полным приводом. Её основные элементы — это два продольных рычага, крепящихся в центре к поперечине. Такая подвеска весит немного и не требует какого-то особого обслуживания и серьёзного ремонта. Но на заднеприводные автомобили такую подвеску установить уже нельзя.

Другие виды подвесок

Подвески пикапов и внедорожников могут быть различными. Бывают полностью зависимые и полностью независимые разновидности такой подвески. Зависимые подвески используются реже, так как жёсткое соединение колёс между собой приводит к большим нагрузкам, снижении управляемости и другим неприятностям при движении по бездорожью. Гораздо более популярной является пружинная система, отличающаяся большей мягкостью (

Как демонтировать старую опору стабилизирующего элемента

Для начала, следует подготовить необходимые инструменты и обеспечить безопасность рабочего пространства. Перед началом работ рекомендуется использовать домкрат и установить автомобиль на опоры для предотвращения случайного смещения. Это создаст безопасные условия для проведения всех манипуляций.

Процесс начинается с ослабления крепежных болтов, фиксирующих опору. Необходимо тщательно очистить их от грязи и коррозии, чтобы предотвратить повреждение резьбы. Используйте проникающую смазку, чтобы облегчить откручивание и минимизировать риск поломки крепежа.

После подготовки, с помощью ключей подходящего размера аккуратно открутите болты

Важно действовать постепенно и равномерно, чтобы не повредить другие элементы конструкции. При необходимости можно воспользоваться удлинителем для ключа или другим вспомогательным инструментом для увеличения рычага

Когда все болты будут откручены, можно аккуратно снять старую опору. Следует помнить, что некоторые детали могут быть закреплены плотно и потребовать дополнительных усилий для извлечения. В таких случаях рекомендуется использовать пластиковый молоток или деревянную киянку для легкого постукивания, чтобы ослабить соединение.

После демонтажа старой опоры, обязательно осмотрите ее и окружающие элементы на предмет износа или повреждений. Это поможет выявить возможные проблемы и предотвратить их в будущем. Очистите место крепления от грязи и ржавчины, подготовив его к установке новых компонентов.

Таким образом, правильный и аккуратный демонтаж старой опоры стабилизирующего элемента – важный этап в обслуживании автомобиля. Следуя этим рекомендациям, можно избежать ошибок и обеспечить надежность и долговечность новых деталей.

Особенности ходовой

Задняя ось Рено Логан не предусматривает присутствие стоек, поскольку в основе конструкции заложена неразрезная балка. Изначально этот узел способен обойтись без присутствия рассматриваемых элементов. Колебания в вертикальной плоскости весьма ничтожны, а от поперечных кренов кузов предохраняет зафиксированная на оси горизонтальная штанга.

Если коснуться передней ходовой, то в ее конструктиве присутствует штанга поперечного стабилизатора. Производитель заявляет, что отсутствие данного элемента не способно оказать негативное воздействие на снижение уровня безопасности в движении. Но практика свидетельствует: наличие этой детали не будет помехой уверенному поведению автомобиля Renault Logan.

Монтаж виброизоляционных элементов: ключевые этапы и рекомендации

Перед началом монтажа необходимо удостовериться в правильном выборе исходных материалов и инструментов. Перед вами должны быть расположены все компоненты для установки, а также инструменты для их закрепления. Обязательно проверьте их соответствие техническим требованиям и стандартам безопасности.

Приступая к монтажу, следует уделить особое внимание корректной установке каждого элемента. Обеспечьте правильное позиционирование виброизоляционных деталей в соответствии с рекомендациями производителя

Важно гарантировать их надежное крепление, исключающее возможность деформации или отклонения от предусмотренного положения. После завершения монтажа необходимо тщательно проверить качество установки

Осмотрите каждый элемент на предмет правильного соединения с соседними компонентами и наличия возможных дефектов. При необходимости выполните дополнительную корректировку или замену неудовлетворительных элементов

После завершения монтажа необходимо тщательно проверить качество установки. Осмотрите каждый элемент на предмет правильного соединения с соседними компонентами и наличия возможных дефектов. При необходимости выполните дополнительную корректировку или замену неудовлетворительных элементов.

Завершая процесс монтажа, рекомендуется провести тестовый заезд для оценки работы подвески

Обратите внимание на поведение автомобиля на дороге, убедитесь в отсутствии вибраций и шумов, которые могли бы свидетельствовать о неправильной установке или неисправности виброизоляционных элементов

Инструменты для работы: готовимся заранее

Если вы постоянный читатель нашего авто-блога, то уже знаете, что подготовительный этап – это самая важная часть ремонта. Когда автомобиль стоит на домкрате, а колесо – снято, не остается времени на поиск ключа с подходящей головкой

Важно иметь все нужные инструменты под рукой. Что же может понадобиться в замене передних стоек на «Логан»? Давайте разбираться:

1. Домкрат или подъемник. Чтобы закрепить автомобиль на удобной высоте, после чего снять колеса.
2. Рожковый ключ «на 17», чтобы снять болты с шаровых опор.
3. Накидной ключ «на 13». Он поможет открутить труднодоступные гайки.
4. Изогнутые накидные ключи «на 13 и 17». Здесь функция та же, что и у накидного ключа.
5. Шестигранник предназначен для снятия шестигранных болтов.

Как видим, в этом виде ремонта вам потребуется изрядное количество различных ключей, поэтому подготовьте их и положите на столик рядом с местом ремонта.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) – пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Устройство узла:

1-2. втулка поворотная передней стойки – 8200651172; 3-4. опора амортизатора – 6001547499; 5-6. чашка амортизатора – 8200808455; 7-8. гайка М10 – 7703034268; 9-10. опора амортизатора – 8200876298; 11. втулка амортизатора – 6001550754; 12-13. пыльник амортизатора – 6001549290; 14

комплект опоры амортизатора – 543A06915R.

Важно знать:

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото

Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
2. Поднимаем домкратом автомобиль, снимаем колесо.
3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.

1. Откручиваем резьбовое крепление кронштейна ключом №10.
2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.

1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.

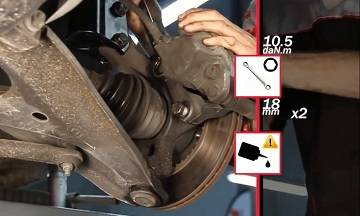

2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.

1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.

1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.

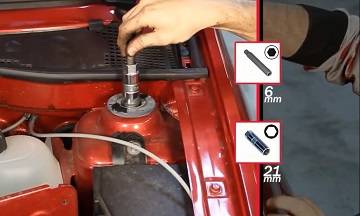

2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Важно знать:

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

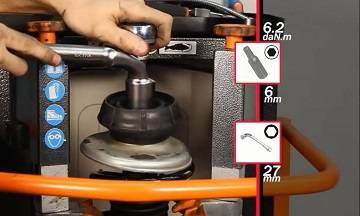

1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Внимание:

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

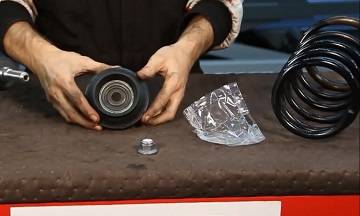

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото. Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки

1. Установив пружину, наживляем верхнюю опорную тарелку.
2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.

1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Как поменять стойки стабилизатора Логан

Операция по замене стойки стабилизатора на ЛоганМашине…

Приветствую, автолюбитель в автоблоге AAuhadullin.ru! Сегодняшнее видео будет посвящено замене стоек стабилизатора Рено Логан.

Перед началом работы был куплен комплект кронштейнов и отдельно самоконтрящие гайки болтов крепления стоек, которых почему-то не было в комплекте.

Для работы нам понадобятся следующие инструменты:

• Ключ звёздочка из набора.
• Ключ рожковый Х13.
• Пассатижи большие.
• Небольшой газовый ключ.
• Штатный балонный ключ.

А также жидкость WD40 либо жидкий ключ Z40, чтобы убрать ржавчину от болта при откручивании. При их отсутствии можно просто намочить тряпку водой и приложить на соединении, и гайка легко отойдёт от болта.

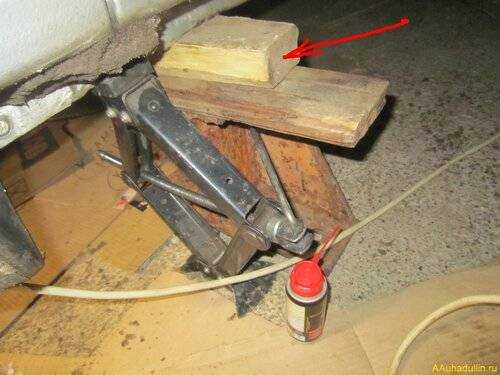

Перед началом работы, в целях безопасности необходимо положить под задние колёса противооткатные башмаки с двух сторон колеса.

С левой стороны нужно будет снять переднее колесо и демонтировать старые втулки, установить новые и собрать все в обратном порядке.

Процесс снятия стоек

Снимаем защитный колпак на диске, ослабляем колёсные болты и приподнимаем кузов домкратом. После того как колесо поднялось над землёй, полностью удаляем болты и снимаем колесо.

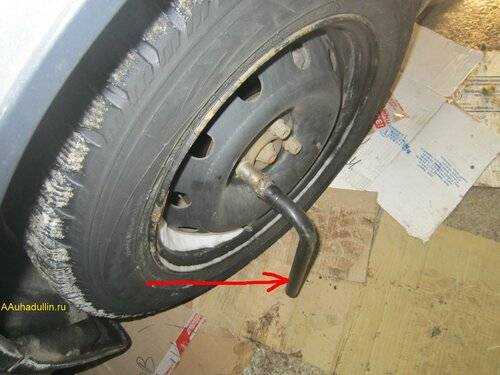

Колесо почему-то не «хочет» сниматься со ступицы и поэтому воспользуемся средством от ржавчины, побрызгав им на выступающую часть ступицы, и дав время впитаться. Жидкий ключ против ржавчины подействовал сразу же, и колесо легко сошло со ступицы.

Сняв колесо, подкладываем его под ступицу для большей безопасности работы. Для этих же целей установили и второй железный домкрат через деревянные бруски.

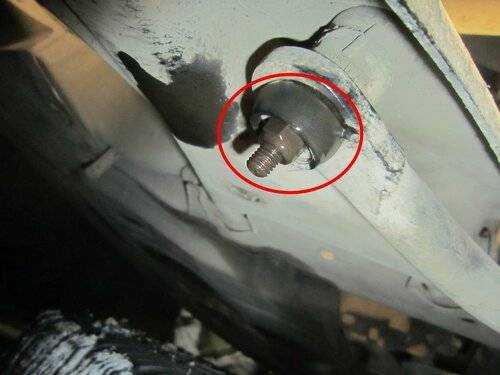

Далее пойдёт непосредственно сам процесс замены болтов кронштейна. Болты необходимо очистить от грязи щёткой, обработать составом от ржавчины и дать время впитаться раствору.

Сверху используем ключ-звёздочку, с таким условием, что он упирается в поворотный рычаг, и не будет проворачиваться. Снизу используем накидной ключ, и гайка после обработки раствором легко отворачивается.

До конца отворачиваем гайку, снимаем резиновую втулку и запоминаем, как она стояла, чтобы все собрать правильно в обратном порядке.

Затем выбиваем болт. Можно работать просто молотком без мягкой насадки, так как будем использовать новые болты. Если болт до конца не выходит удобно использовать любой острый предмет, например, бородок чтобы выбить болт.

Попробовал отвести рычаг монтажкой, но не получилось, и решил выбить болт, ударяя молотком по бородку. Затем надо будет нам вытащить втулку стойки стабилизатора. Ещё раз попробовал вытащить болт не получается и пришлось воспользоваться вторым домкратом через шаровую опору.

Втулка стойки переднего стабилизатора Рено Логан освободилась, и её легко удалось вытащить. Теперь нужно запомнить, как она стояла в теле рычага, чтобы установить кронштейн в такое же положение. Видно, что втулка сильно изношена и вероятно стук исходил по их вине.

Установка втулки

Затем устанавливаем новую втулку, правильно сориентировав в теле рычага выемками на теле втулки вниз.

При установке помогаем себе монтажной лопаткой, чтобы втулка смогла встать на место.

Затем устанавливаем новый крепёжный болт, предварительно сцентровав отверстие бородком. Вставляем новый болт, ключ-звёздочку упираем в ближе лежащую опору, чтобы он не проворачивался.

Затем устанавливаем нижнюю втулку, правильно её сориентировав и можно накручивать гайку. Если тело болта не выходит наружу втулки необходимо немного опустить домкрат, чтобы появилась резьбовая часть и, можно было наживить гайку.

Новая нижняя втулка ещё не подношена и поэтому воспользуемся старой втулкой, чтобы наживить гайку и стянуть соединение. Пользуемся пока старой гайкой, чтобы стянуть соединение, а затем уже установим новую самоконтрящею гайку и затянем её окончательно.

Стянув резину нового кронштейна, пробуем открутить старую гайку и уже поставить новую втулку и гайку. Втулка встала хорошо и теперь видно часть резьбы болта и новая гайка должна легко наживиться. Втулка и гайка встали на свои места и можно затягивать соединение, но не надо перетягивать с излишней силой, только до определённого момента.

Подобную операцию проделываем и с другой стороны, в таком же порядке.

На стабилизаторе моей ЛоганМашины остались не тронутыми две центральные резиновые втулки и, если стук не пропадёт, то проделаем работу по их замене.

Ещё раз напомню, чтобы не перетянули соединение кронштейна при обратной сборке. Перед обратной установкой колёс зачистим и смажем края ступиц, чтобы в дальнейшем не было проблем со снятием.

Не забываем окончательно затянуть колёсные болты при сборке.

Видео

На этом заканчиваю, оставляйте комментарии, ставьте лайки и задавайте вопросы.

Замена опорного подшипника Рено Логан: фото и видео

В Рено Логан, как у бюджетного авто, есть свои поломки, которые происходят наиболее часто. Если у авто достаточно большой пробег, то его владелец на неровной дороге сможет услышать стуки в районе передней подвески. Наиболее часто они могут слышаться справа. В большинстве случаев причиной этого становится опорный подшипник. За счет этого элемента работает вся подвеска и амортизационная система автомобиля.

Замена опорного подшипника на Рено Логан

Процесс надо начинать с разборки. Схема подвески на Рено Логан проста, но сложности могут возникнуть именно со снятием стойки, так как её можно легко повредить. Чтобы сделать данную работу правильно, надо автомобиль поддомкратить с обеих сторон. Делать это следует равномерно, без перекосов. Далее производятся такие работы:

1. Откручиваем крепление опорного подшипника.

   Вот такая приспособа для снятия опорного подшипника

2. Разбирается ходовая.

   Чтобы можно было снять «опорник» сначала придётся извлечь всю стойку с пружинок, приготовьте стяжки

3. Извлекаем стойку. Откручиваем от неё шаровую и крепление рулевой тяги (попросите напарника покрутить руль, проверьте отсутствие стуков в рулевой рейке, если таковые есть, то подтяните рейку).
4. Проводится диагностика деталей. Если будет выявлено, что подшипник вышел из строя на одной стороне, то менять их надо оба одновременно. Если не соблюдать этого правила, то ремонт через какое-то время придется проводить заново.

   Работает на тисках, разбираем стойку, снимаем опорный подшипник, отделяем пружину. Аккуратнее, не получите в лоб ей!

5. Заменить изношенные элементы на новые. При этом рекомендуется все мелкие детали менять сразу на новые (гайки, чехлы и прочее).
6. Собираем всё обратно. Одеваем пыльник на стойку Стойка готова к установке

В том случае, когда вовремя не поменять опорный подшипник, то это скажется на расходе топлива, так как эта деталь корректирует энергию движения авто. Также увеличится износ всех остальных элементов системы. Начнет истираться раньше времени резина. Все неровности дороги будут передаваться и водителю, что негативно скажется на его здоровье.

Оригинальный опорный подшипник 60 01 547 499

60 01 547 499 — оригинальный артикул опорного подшипника на Рено Логан

Основные причины неисправности

Многие владельцы Рено Логан знают, что опорный подшипник – расходный материал.

Его рано или поздно придется заменять полностью. Эта запчасть может выходить из строя часто. Особенно часто это наблюдается в тех случаях, когда автомобиль переобули в широкую резину. В таком случае деталь будет испытывать большие нагрузки, на которые она не рассчитана производителем.

Признаки неисправности

Такой зазор считается нормой, вернее практически отсутствие зазора

1. При маневре, начале движения или повороте будет слышаться скрежет, руль при этом будет уводить в сторону.
2. При наезде на препятствие в районе амортизаторов спереди будет также слышен скрежет металла.

Определить неисправность также можно и на СТО при прохождении диагностики. Если вовремя не заменить эту деталь, то ее поломка может послужить причиной выхода из строя и амортизатора.

Какие функции выполняет опорный подшипник?

Роль этой детали заключается в том, чтобы передать вес машины на колесо.

Специалисты при выявлении поломки опорного подшипника рекомендуют выбирать только качественные запчасти, которые советует производитель. Ремонты проводить следует только на специализированных сервисах, но, при желании, поменять подшипник можно и самостоятельно. Но при этом надо помнить, что после проведения ремонта своими силами можно столкнуться с такими неприятностями:

1. Неправильно установленная запчасть может стать причиной неравномерного распределения веса авто на колесо.
2. Срок эксплуатации подшипника будет недолгим.
3. Потребуется полностью менять стойки.

   Полная замена стойки стоит дороговато!

Эти запчасти доступны и стоят они не много, но замену производить должен мастер. При необходимости все элементы ходовой можно менять частями или же полностью. Качество работ и срок эксплуатации будут зависеть от правильности установки деталей.

Выводы

Зная эти особенности и нюансы, вы всегда сможете вовремя выявить неполадку в ходовой и своевременно произвести замену изношенных деталей.

Процесс снятия стоек

Снимаем защитный колпак на диске, ослабляем колёсные болты и приподнимаем кузов домкратом. После того как колесо поднялось над землёй, полностью удаляем болты и снимаем колесо.

Колесо почему-то не «хочет» сниматься со ступицы и поэтому воспользуемся средством от ржавчины, побрызгав им на выступающую часть ступицы, и дав время впитаться. Жидкий ключ против ржавчины подействовал сразу же, и колесо легко сошло со ступицы.

Сняв колесо, подкладываем его под ступицу для большей безопасности работы. Для этих же целей установили и второй железный домкрат через деревянные бруски.

Далее пойдёт непосредственно сам процесс замены болтов кронштейна. Болты необходимо очистить от грязи щёткой, обработать составом от ржавчины и дать время впитаться раствору.

Сверху используем ключ-звёздочку, с таким условием, что он упирается в поворотный рычаг, и не будет проворачиваться. Снизу используем накидной ключ, и гайка после обработки раствором легко отворачивается.

До конца отворачиваем гайку, снимаем резиновую втулку и запоминаем, как она стояла, чтобы все собрать правильно в обратном порядке.

Затем выбиваем болт. Можно работать просто молотком без мягкой насадки, так как будем использовать новые болты. Если болт до конца не выходит удобно использовать любой острый предмет, например, бородок чтобы выбить болт.

Попробовал отвести рычаг монтажкой, но не получилось, и решил выбить болт, ударяя молотком по бородку. Затем надо будет нам вытащить втулку стойки стабилизатора. Ещё раз попробовал вытащить болт не получается и пришлось воспользоваться вторым домкратом через шаровую опору.

Втулка стойки переднего стабилизатора Рено Логан освободилась, и её легко удалось вытащить. Теперь нужно запомнить, как она стояла в теле рычага, чтобы установить кронштейн в такое же положение. Видно, что втулка сильно изношена и вероятно стук исходил по их вине.

Установка втулки

Затем устанавливаем новую втулку, правильно сориентировав в теле рычага выемками на теле втулки вниз.

При установке помогаем себе монтажной лопаткой, чтобы втулка смогла встать на место.

Затем устанавливаем новый крепёжный болт, предварительно сцентровав отверстие бородком. Вставляем новый болт, ключ-звёздочку упираем в ближе лежащую опору, чтобы он не проворачивался.

Затем устанавливаем нижнюю втулку, правильно её сориентировав и можно накручивать гайку. Если тело болта не выходит наружу втулки необходимо немного опустить домкрат, чтобы появилась резьбовая часть и, можно было наживить гайку.

Новая нижняя втулка ещё не подношена и поэтому воспользуемся старой втулкой, чтобы наживить гайку и стянуть соединение. Пользуемся пока старой гайкой, чтобы стянуть соединение, а затем уже установим новую самоконтрящею гайку и затянем её окончательно.

Стянув резину нового кронштейна, пробуем открутить старую гайку и уже поставить новую втулку и гайку. Втулка встала хорошо и теперь видно часть резьбы болта и новая гайка должна легко наживиться. Втулка и гайка встали на свои места и можно затягивать соединение, но не надо перетягивать с излишней силой, только до определённого момента.

Подобную операцию проделываем и с другой стороны, в таком же порядке.

На стабилизаторе моей ЛоганМашины остались не тронутыми две центральные резиновые втулки и, если стук не пропадёт, то проделаем работу по их замене.

Ещё раз напомню, чтобы не перетянули соединение кронштейна при обратной сборке. Перед обратной установкой колёс зачистим и смажем края ступиц, чтобы в дальнейшем не было проблем со снятием.

Не забываем окончательно затянуть колёсные болты при сборке.

Видео

На этом заканчиваю, оставляйте комментарии, ставьте лайки и задавайте вопросы.

Данный элемент передней подвески выполняет весьма полезную функцию − предотвращает большие крены в поворотах. Однако, вместе с этим на стойки стабилизатора приходятся большие ударные нагрузки, что приводит к их выходу из строя

Поэтому, важно знать, как произвести их замену
