Система зажигание ваз 2114 причины на двигатель

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

Кроме этого, датчик положения коленвала задаёт момент впрыска топлива, поэтому в первую очередь проконтролируем его состояние.

1. Снимаем защитный кожух с привода газораспределительного механизма. Снимаем защитный кожух ГРМ
2. Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании. Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала
3. Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.
4. Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток. Совмещаем метку на маховике с меткой на картере КПП
5. Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров. Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров
6. Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь. Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

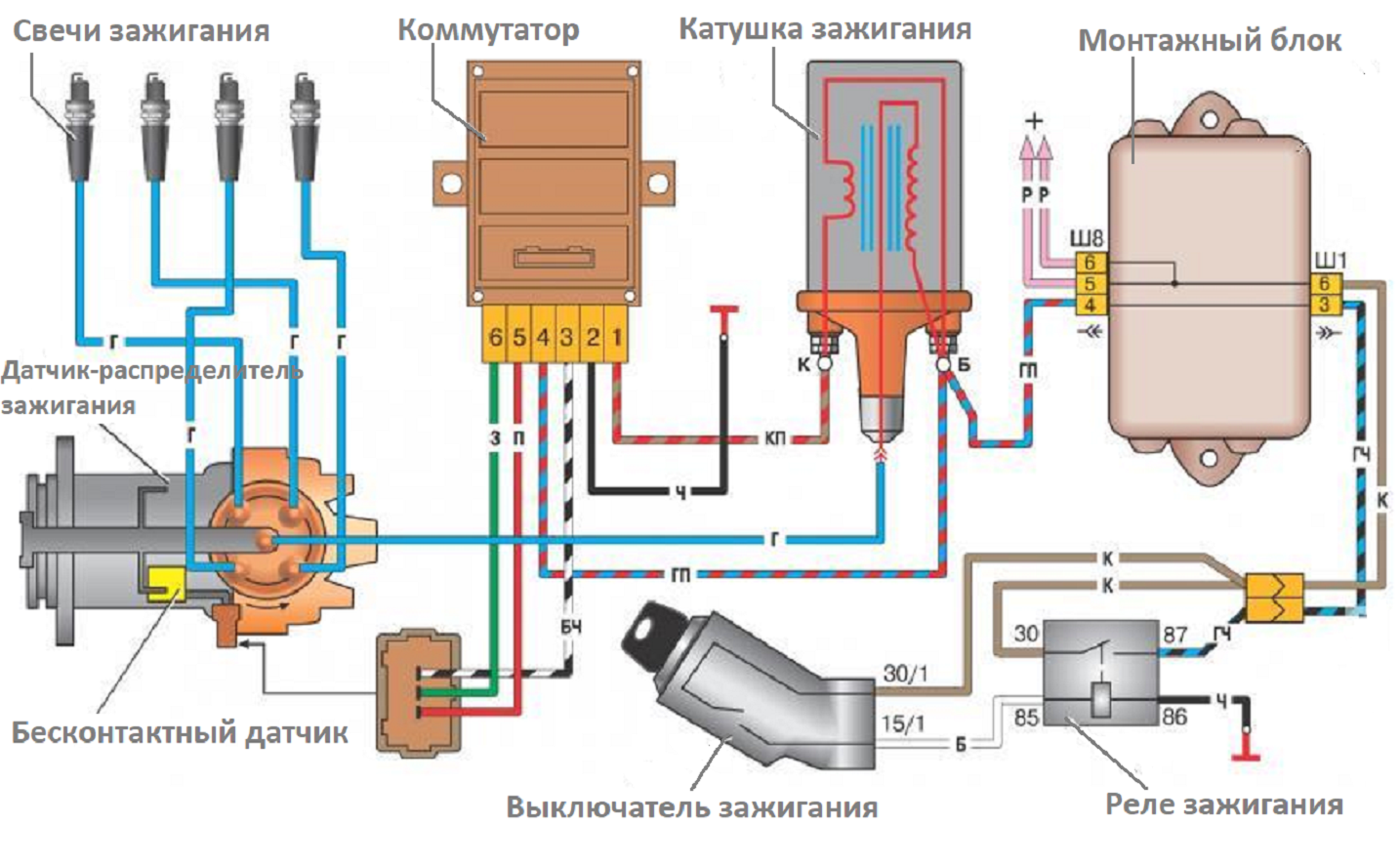

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр

Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка

1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«. Проверяем напряжение на клеммах С и В модуля зажигания

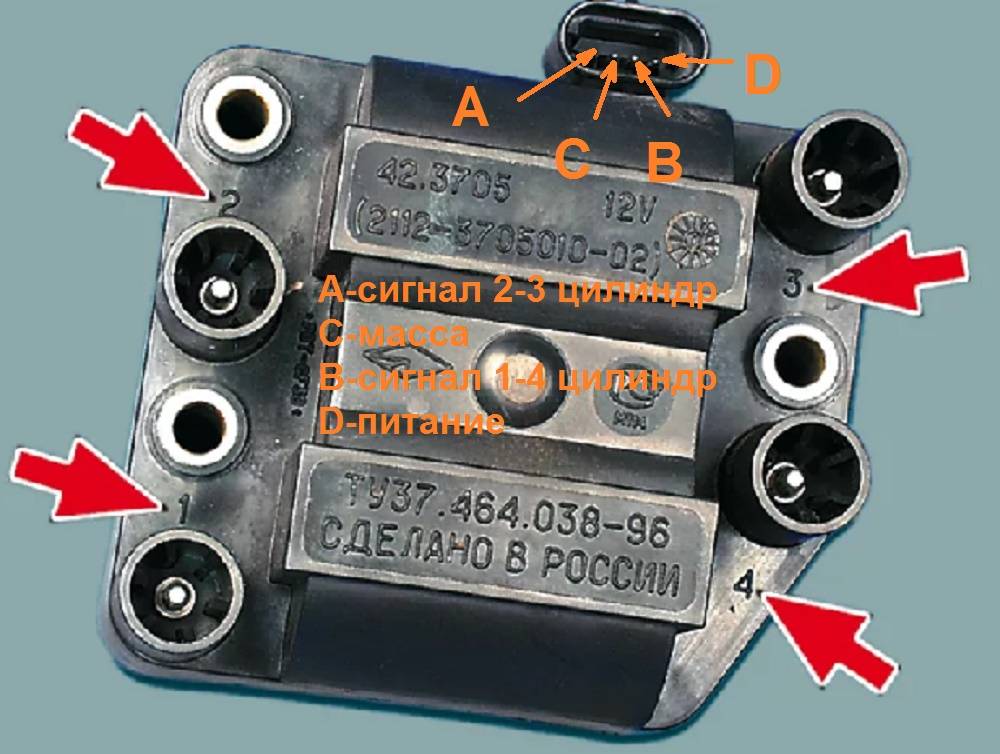

   Проверка 2 и 4 контакта катушки зажигания мультиметром

3. Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения. Проверяем провода высокого напряжения
4. Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
5. Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Установка зажигания ВАЗ 2114 инжектор по меткам

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Как быстро выставить метки грм на ваз 8кл

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ!

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ2108,2109,2110,2111,2113,2114,2115

Ставим метки зажигания на инжекторе / Меняем ГРМ на 8кл двигателе

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Установка распредвала, цепи, зажигания, по меткам, ВАЗ (классика). Сделай Сам!

Замена ремня грм 8-ми клапанный 1.6l мотор!

Никаких звуков типа скрипа или свиста. Но как открутить шкив коленвала, когда доступа к специальному инструменту. Опции вы получите такие же, как и у хэтчбека. А потом в один прекрасный момент я встала на кольцевой. В целом удобное авто, багажник огонь, велик засунул и не паришься. Очень много моих знакомых у него делали.

Как известно, расположенные на боковой стенке полки аккумулятора фото 5 сторона обращена к задней стенке подкапотного пространства. Подключаем лампу на место штатной подсветки, соблюдая полярность. Еще один резонный вопрос а почему бы не поставить солекс. Тюнинговые кулачки отличаются исключительной плавностью профиля, что обеспечивает надежную работу механизма газораспределения. Все дальнейшие действия производятся обратной последовательности. Нельзя, так как контакты блока 8212 полностью открыты. На самом деле отношение к клиентам хорошее. Багажник неудобный изза высокой стенки и маленький, но трехдверке это можно простить.

Метки и непосредственная регулировка

Когда подготовка завершена и авто готово к работе с ним можно начинать выставлять метки зажигания ВАЗ 2114. Задача процедуры проверить синхронность работы системы (корреляцию распредвала, коленвала и момента впрыска), с некоторыми нюансами для электронной системы.

Для электронных систем зажигания существует небольшой нюанс – необходимость проверить расстояние от задающего диска до датчика. В норме данная дистанция не должна превышать 0,7 мм, но и не быть меньше 0,5 мм. Для проверки можно использовать щуп для клапанов.

Дальнейшая процедура для электронной системы зажигания выглядит следующим образом:

1. 1. Заглядываем в лючок меток и совмещаем метку картера КПП с меткой маховика путем проворачивания коленвала.

1. 1. Находим метку на шкиве масляного насоса и и добиваемся ее совпадения с приливом блока цилиндров.

1. 1. Совмещаем метку шкива распредвала с приливом головки.

1. Работа закончена, для контроля правильности настройки проверьте совпадение пропуска на диске с приливом блока цилиндров, а двадцатого зубца с датчиком положения коленвала. Если все совпадает — вы успешно справились с задачей.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала. вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть

вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть.

Как осознать чернеют. 1. Вкрутил новые завел. 5 мин, вывернул Темные.4. Прошел 20000, вывернул. темные.Угол опережения зажигания выставляется автоматом раз в секунду, и он (угол опережения) находится в зависимости от многих характеристик: частота вращения колен вала, нагрузка на движок (массовый расход воздуха либо положение дроссельной заслонки), температуры ох. воды, наличие детонации.Итак вот итоги:1. Опиши тщательно в каких обстоятельствах свечки чернеют??2. Смени заправку (попробуй)3. Сколь за день пробега. 4. Конечно заехать в сервис и поглядеть совпадение меток для установки ремня ГРМ, может некорректно поставили иначе говоря проскочил (изредка, увы бывает).Заедь это в другой сервис, не где произнесли про зажигание » с опозданием», они сами.

Момент зажигания топливовоздушной консистенции в камере сгорания — это момент образования искры меж электродами свечки. Установка момен та зажигания — это возможность воспламенения консистенции при определен ном положении поршня относительно ВМТ.

Свойства автоматических регуляторов момента зажигания показаны на рис.1

Как выставить зажигание на ваз 2114 инжектор.

Потому что ориентироваться проще по коленчатому валу (шкиву, маховику), то зажигание до ВМТ (опережение), в ВМТ и за ВМТ (запаздывание) принято оценивать в угловых градусах по коленчатому валу со знаком V’ либо ь—» (рис. 5).

Шкала а возможно в лючке карте ра сцепления по другому на шкиве (рис. 5). В начале риска (метка ВМТ в соответственных цилиндрах) — на маховике, а во 2-м — штифт в крышке механизма газораспределе ния (шкала на шкиве). По причине с ме ньшим поперечником шкива по сравне нию с маховиком шкала может охва тывать весь спектр конфигурации угла момента зажигания.

На каком бы автомобиле не устанавливалось зажигание, начи нать.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем традиционная катушка «бобина», которую устанавливали на «классику». Все же, проверка данного элемента не должна вызывать трудности даже у начинающих автомобилистов.

Как выставить угол опережения зажигания — Сайт о

Установка момента зажигания — это одна из основных настроек двигателя автомобиля. Неправильно выставленное зажигание (как в сторону увеличения угла опережения, так и в сторону уменьшения) сразу же отражается на его работе в худшую сторону

Поэтому следует с особым вниманием отнестись к этой процедуре, особенно на переднеприводных автомобилях ВАЗ 2108, 2109, 21099

• Признаки неправильно установленного момента зажигания
• потеря мощности и приемистости
• провал при нажатии на педаль «газа»
• неустойчивый холостой ход
• проблемы с пуском
• повышенный расход топлива
• перегрев, детонация, выстрелы в глушитель или карбюратор вот далеко не полный перечень таких неисправностей.

Следует учитывать, что аналогичные признаки возникают при неправильно отрегулированном или неисправном карбюраторе, неисправном клапанном механизме и т. д.

1. Цель установки момента опережения зажигания
2. Установить требуемый момент опережения зажигания, при котором основные характеристики работы двигателя автомобиля — мощность, приемистость, обороты холостого хода, расход топлива, будут в норме.
3. Инструменты для проведения работ

— Стробоскоп (простейший, без встроенного тахометра, можно купить в магазине за 200-300 рублей). Более продвинутый, со встроенным тахометром стоит несколько дороже.

— Тахометр (можно использовать встроенный в щиток приборов, можно подключить внешний (например, автотестер, мультиметр в режиме тахометра), можно ориентироваться на слух, при наличии опыта).

стробоскоп и автотестер

— Ключ накидной или рожковый. Либо соответствующая головка с трещоткой, или г-образный ключ. Размер на 10.

• Подготовительные работы
• — Прогреваем двигатель автомобиля до рабочей температуры (85-900).
• — Устанавливаем минимальные обороты холостого хода (750-800 об/мин).

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена ​​на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

Замена ГРМ на 8 кл двигателя ВАЗ 2108,2109,2110,2111,2113,2114,2115

Датчик положения коленчатого вала

You may also like

Шкив коленчатого вала имеет привод главного редуктора, который генерирует электрические колебания, а датчик преобразует их в импульс, этот импульс подается на компьютер. Блок управления, начиная с положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленчатого вала устанавливает момент впрыска топлива, поэтому сначала мы будем следить за его состоянием.

Снимите крышку времени

Схема сигнала от датчика коленчатого вала: 1 — главный диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленвала; 4 — выходной сигнал датчика положения коленчатого вала

Совместите метку маховика с меткой на корпусе маховика

Следим за совпадением меток на шкиве масляного насоса и оттока на блоке цилиндров

Контролируем совпадение меток на приводном шкиве распредвала и крышке ремня ГРМ

Если три метки совпадают, это означает, что поршни первого и четвертого цилиндров находятся в верхней мертвой точке в этой точке. Именно тогда зазор между зубьями основного диска должен совпадать с приливом на блоке цилиндров, а 20-й зуб от зазора должен совпадать с датчиком положения коленвала. Именно тогда датчик пульсирует блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Как видно из приведенной выше схемы, система зажигания состоит из цепей высокого и низкого напряжения. В связи с этим есть несколько вещей, которые необходимо знать при проверке вашей системы.

You may also like

Как быстро установить временные метки на вес 8кл

Высоковольтные провода работают порядка сорока тысяч вольт. В нашем случае такое напряжение не опасно, но получение разряда даже при слабом токе и такое напряжение практически полезно для здоровья и настроения. Поэтому лучше всего работать в резиновых перчатках и использовать инвентарь с утепленными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр

Обратите внимание, что мы тестируем только схемы, а не микропроцессорную часть. Это требует компьютерного оборудования и специальной подготовки

1. Когда зажигание выключено, мы проверяем контакты на всех разъемах системы. Сначала установка и контакт высоковольтных проводов в модуле зажигания.
2. Снимите блок с модуля и проверьте напряжение на клеммах. ИЗ и В. Мультиметр настроен на низкий контроль переменного тока. Подробнее см. В разделе «Проверка модуля зажигания».

Проверьте напряжение на клеммах C и B модуля зажигания.

Проверить 2 и 4 контакты катушки зажигания с помощью мультиметра

Проверка высоковольтных проводов

Так что вы можете сделать это сами установить зажигание на ВАЗ-2114 с впрыском 8-клапанного двигателя. Удачной работы всем!

Угол опережения зажигания что это?

Продолжим с конструкции трамблера, играющего
непосредственную роль в искрообразовании. Деталь фиксируется сбоку двигателя
при помощи нескольких болтов. От четырех выводов трамблера подается питание с
катушки к каждому цилиндру через высоковольтные провода. Важна
последовательность присоединения: первый вывод на первый цилиндр, второй вывод
на третий цилиндр и т. д., в зависимости от схемы работы двигателя (обычно:
1-3-2-4). Внутри трамблера есть вращающийся бегунок. Каждый высоковольтный
свечной провод имеет свою пластину-контакт. На бегунок постоянно подается
напряжение от центрального контакта, а за счет круговой работы осуществляется
раздача тока и мгновенное прерывание, обеспечивающее импульс.

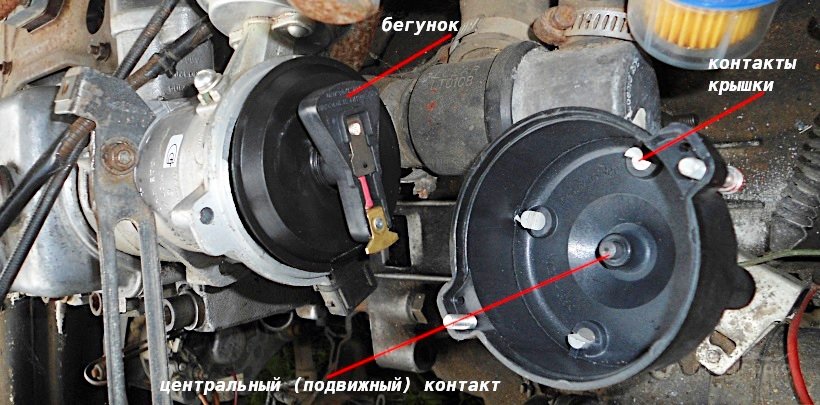

Бегунок трамблера
Бегунок трамблера и свечные контакты
в крышке

Установка зажигания частично зависит от
положения трамблера и места «встречи» бегунка с контактной пластиной.
Здесь применяется параметр УОЗ. Аббревиатура расшифровывается как «угол опережения зажигания»,
который выставляется по меткам на корпусе трамблера. Они выполнены в виде
насечек с правой стороны мотора и хорошо видны сверху.

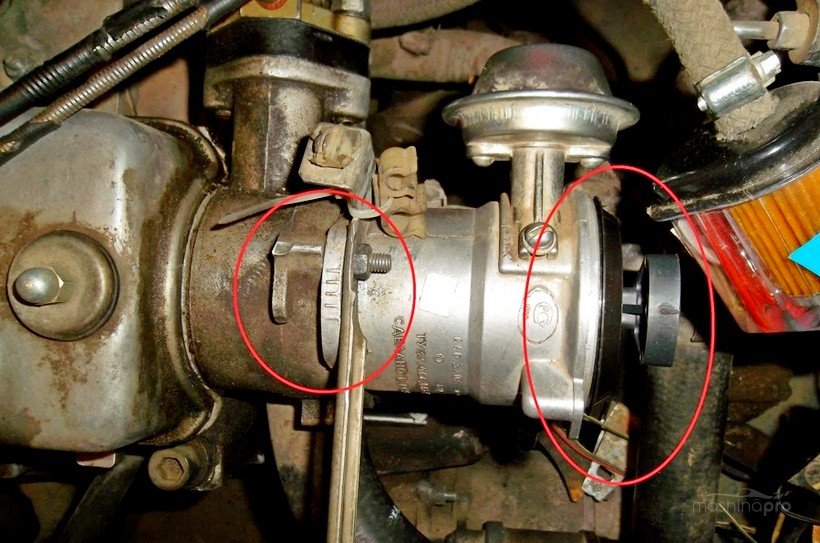

Насечки на корпусе трамблера
Насечки на корпусе трамблера

У трамблера есть собственный вал со шлицами на
конце, который получает вращение от распределительного вала. Поскольку валы ГРМ
и ДВС связаны ремнем, то вся работа синхронизирована. Изменение настроек любого
из участников системы влияет на процесс сгорания воздушно-топливной смеси.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Читать также: Лучший шлем для мотоцикла Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Добро пожаловать! Фазы газораспределения – благодаря данным фазам двигатель работает синхронно и у него нет нарушений в работе, если же фазы газораспределения сбить, то либо поршень будет доходить до верхней точки не в тот момент когда надо, либо же клапан будет запаздывать, в связи с этим будет очень ярко выраженная работа двигателя с перебоями на холостом ходу, ну и толком двигатель ехать не будет, поэтому чтобы такого не произошло, фазы газораспределения всегда должны быть выставлены по меткам и двигатель тем самым будет правильно и синхронно работать, кстати когда по меткам всё выставляется (Распредвал, коленвал) то у вас автоматически все детали Газо-Распределительного Механизма встают в «ВМТ – это Верхняя Мёртвая Точка» и в «НМТ – это Нижняя Мёртвая Точка», вот к примеру, вы выставили коленчатый вал по меткам, то поршни первого и четвёртого цилиндра у вас автоматически поднимутся до самого конца и будут находиться в ВМТ, а поршни третьего и второго цилиндра опустятся и будут находиться в НМТ, чтобы вы наглядно увидели как это выглядит со стороны, посмотрите на фото чуть ниже, на котором те самые поршни расположены как мы и сказали в этой статье (То есть одни в НМТ находятся, а другие Верхнюю точку занимают).

Примечание! Чтобы произвести данную установку, много инструментов не понадобиться, конечно же если у вас всё нормально выставлено, в том случае если у вас фазы все сбиты (То есть метки не равномерно стоят, к примеру метка на распредвалу совпадает, а на коленвале нет) то и инструментов больше нужно будет, потому что ремень ГРМ снимать придётся, в общём, для проведения всех работ запаситесь: Накидными ключами, гаечными ключами, отвёртками, а так же винтами небольшими или вместо винтов свёрла тонкие можно взять, воротком с накидными головками можно ещё запастись, ну и всё на этом, если вам просто нужно будет выставить всё по меткам то даже и отвёртки со свёрлами будут не нужны (Это в случае если вы ремень ГРМ будете снимать), накидных ключей и гаечных будет достаточно, кстати забыли совсем, ещё торцевыми запаситесь если они у вас есть (Их вместо воротка с накидными головками использовать можно)!

Когда нужно устанавливать фазы газораспределения по меткам? Если в думаться в вопрос, то фазы газораспределения обязательно нужно устанавливать и устанавливается всё это с завода (И вы сами можете установить их), вить как мы уже сказали ранее, если фазы будут не выставлены по меткам (К примеру шкив распредвала выставлен, а шкив коленвала отклонён от метки) то автомобиль начнёт плохо ехать (Разгоняться кой как будет, но это всё зависит от того на сколько фазы нарушены, к примеру если метки очень сильно отклонены друг от друга, то автомобиль вы вообще не заведёте) и у него появиться неустойчивая работа на холостом ходу, сбиваются фазы от меток только в некоторых случаях, а именно из-за неправильной установки ремня ГРМ они могут сбиться (Поэтому если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и с ездой или если вообще автомобиль не заводиться, то скорее всего тут всё дело в нарушенных фазах газораспределения и их нужно будет выставить заново и правильно), а так же если ремень сильно ослабел (Со временем он слабнет) то при езде на высоких оборотах, он может перескочить с зуба на другой зуб, в связи с чем опять фазы будут нарушены и автомобиль будет работать не так как он должен.

Примечание! Кстати в некоторых случаях фазы газораспределения по меткам выставляются в связи с проведением ремонтных работ, вот к примеру вы снимаете ремень ГРМ и чтобы опять его нормально поставить, нужно всё по меткам поставить и когда ремень уже будете надевать, то вы никак не ошибётесь в установки фаз газораспределения, вить по меткам то всё выставлено и ремень вы так же оденете не сбив фазы при этом, а если не обратите на это своё внимание и фазы газораспределения перед снятие ремня ГРМ не будете устанавливать по меткам, то при установки нового ремня будет большая вероятность того что фазы чуть-чуть всё же собьются!

Проверка выполненных действий

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). В ысоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

1. Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
2. Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
3. Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
4. В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.
