Меняем прокладку головки блока цилиндров шевроле ланос своими руками. замена прокладки гбц шевроле ланос

Детали и расходники:

Удерживая распределительный вал вставленной отверткой и пассатижами так, чтобы он не прокручивался, следует выкрутить крепежный болт зубчатого шкива и снять шкив с распредвала.

Ослабив крепежный хомут, с помощью которого патрубок радиатора крепится к крышке термостата, нужно снять шланг с крышки.

Далее нужно демонтировать задний защитный кожух ГРМ. Теперь отсоединяем от питания проводов регулятор холостого хода, а также форсунки.

Снимаем постель и видим два ломаных рокера.

Ну и далее выдергиваем ГБЦ, смотрим на гнутые клапана, всего погнуло 6 штук, но менять будем все. Откручиваем впускной коллектор, и находим пробитую прокладку, вот из за чего движок потряхивало.

Сразу чистим блок и заливаем в цилиндры промывку для инжектора, раскоксовываем так как поршневую выдергивать не стану. Через 10 часов отмокания имеем вот такой результат!

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

К стандартным рядникам можно отнести следующие моторы:

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

Назначение ремня ГРМ

Ремень ГРМ — это цельный зубчатый ремень. Зубчатость предотвращает проскальзывание на шкивах (которые также имеют зубчатость). Его задача — передавать крутящий момент от коленчатого вала к распределительному валу. Ремень ГРМ также приводит в действие водяной насос. Непрерывное натяжение ремня обеспечивается специальным натяжным роликом, который должен иметь плавный ход, не заедать и не иметь загрязнений на своей поверхности. На автомобиле Chevrolet Lanos 1.5 этот ремень расположен с левой стороны двигателя, и его можно увидеть, просто открыв капот автомобиля.

Приведенный ниже список инструментов поможет вам выполнить работу быстро и правильно:

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

Протечка смазки происходит по разным причинам. Выделим основные из них:

Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Регулировка затяжки

Итак, если решили заняться затяжкой винтов ГБЦ и регулировкой момента, то нужно соблюдать определенный порядок и последовательность. Болты крепления ГБЦ не должны быть слишком затянуты или не дотянуты. Усилие нужно прикладывать, но не увлекаться. Если не имеете опыта, то за помощью лучше обратиться к профессионалам.

Инструменты

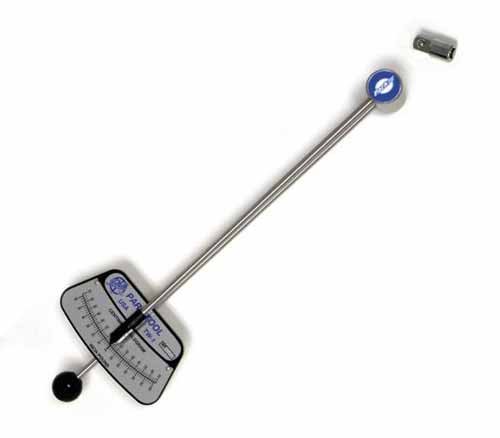

Динамометрический ключ, необходимый для затягивания элементов ДВС

Несмотря на то что этот процесс ремонтных работ требует особенного индивидуального подхода, подготовка к нему проходит быстро. Все потому что для этого не надо подготавливать целый набор инструментов. Если решили заняться этим самостоятельно, то понадобится приготовить только динамометрический ключ.

В хозяйстве такой ключ вряд ли получится найти, придется его приобретать в магазине. Сегодня средняя стоимость такого инструмента составляет около 800 рублей (250 гривен). Это более дешевый вариант. Можно приобрести и профессиональный ключ, его стоимость составляет около 1 500 рублей (500 гривен) и больше.

Загрузка …

Схема затяжки

Так выглядят штифты головки двигателя

Рассмотрим схему процесса. Сразу же отметим, процедура затяжки осуществляется в несколько этапов, каждый имеет определенные шаги. При первом этапе порядок действий такой:

Если не знаете, какой должен быть порядок затяжки, то все элементы необходимо закрепить моментом 3,5 — 4,1 кгс*м;
На следующем этапе эти элементы нужно закрепить, чтобы момент составлял 10,5 — 11,5 кгс*м;
Последний, одиннадцатый болт нужно закрутить моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа работ, то он осуществляется в несколько шагов:

Сначала нужно соблюдать момент обтяжки, он должен составлять 2,0 кгс*м;
После этого элементы ГБЦ необходимо провернуть на 90 градусов;
Затем следует еще раз довернуть их на 90 градусов.

Этапы

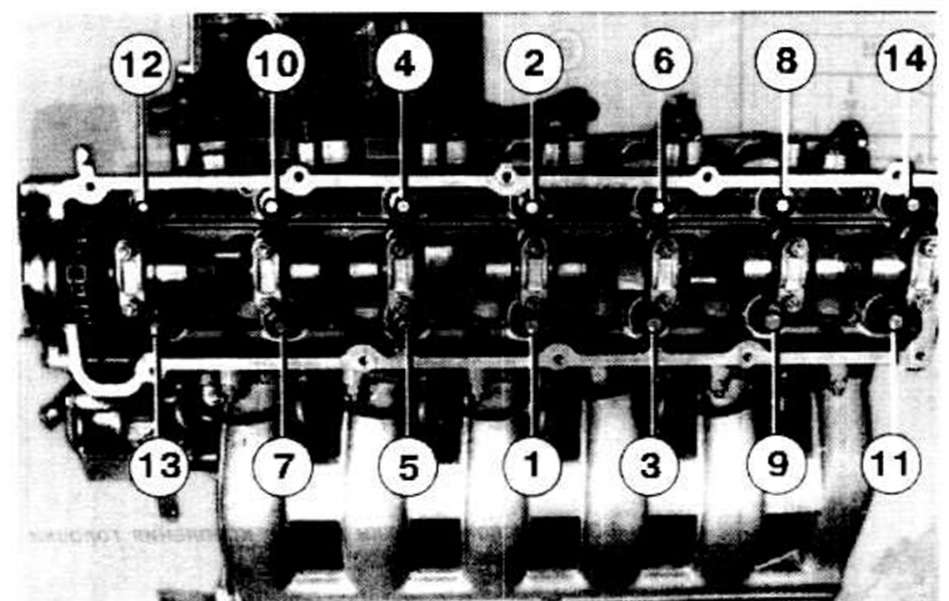

Номерами отмечены винты под демонтированной крышкой блока, которые надо затянуть

Рассмотрим поэтапную инструкцию по затягиванию болтов. Как сказано выше, она будет индивидуальна для каждого транспортного средства. Поэтому, если хотите заняться этим делом самостоятельно, то вам в любом случае необходима сервисная книжка к своему авто. В частности, вам потребуется:

ознакомиться с процессом и схемой затягивания винтов ГБЦ в своей машине;
также необходимо знать время силы для затягивания винтов ГБЦ;
ознакомиться со штифтами, которые используются для затягивания, возможно, они имеют специфическую форму или другие нюансы, которые следует учесть.

Процесс затягивания штифтов головки при помощи динамометрического ключа

Как сказано выше, процедура по затягиванию штифтов ГБЦ происходит в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

Все регулировочные штифты следует затянуть таким образом, чтобы момент был равен 2,0 кгс*м.
Затем эти же винты нужно закрепить. Для этого момент должен быть равен примерно 8 кгс*м.
Все винты следует провернуть, но не более, чем на 90 градусов.
Затем нужно довернуть штифты не более, чем на 90 градусов.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена прокладки головки блока цилиндров Chevrolet Lanos 2005 — 2009

Когда купил ланоса, двигатель был немного мокрым, но особо внимания на это не обратил, слышал что у них это болезнь. Так вот недавно одну течь обнаружил и устранил, но как оказалось это не всё потекла прокладка ГБЦ.

Для начала снимаем минусовую клему. Далее сливаем антифриз, для более полного слива я поддомкратил переднюю правую часть, кстати очень плохо что на ланосах нет сливной пробки на блоке.

Далее пишут что нужно снять ремень грм, но я обошелся лишь шкивом распредвала, для этого я отметил маркером ремень и шкив, как видно на фото:

Рекомендую выставлять по меткам, так проще будет собрать, а то у меня немного сместилось и пришлось немного помучаться чтобы одеть шкив.

снимаем шкив вместе с ремнем. Затем открутил выпускной коллектор, для удобства снял левый вентилятор (до этого у меня гремели вентиляторы, для устранения на омеченное место приклеил двусторонний скотч).

Недавно менял прокладку выпускного коллектора, а она уже немного прогорела.

Затем отсоединил всё что подходит к впускному коллектору и головке (шланги охлаждения, фишки с топливных форсунок (в моём сдучае бензиновых и газовых), топливопровод и тд).

Потом открутил болты головки. Крышку клапанов снимать не стал, скинули сначала верхнюю часть головки, на всякий случай поснимал рокера в том порядке, в каком они стояли,

Затем сняли оставшуюся часть головки вместе с впускным коллектором. Нашему взору предстала потекшая прокладка гбц.

Когда снимали головку, что-то сзади её не пускало, как оказалось там 2 болта, они отмечены на фото.

Затем всё было очищено от масла и антифриза.

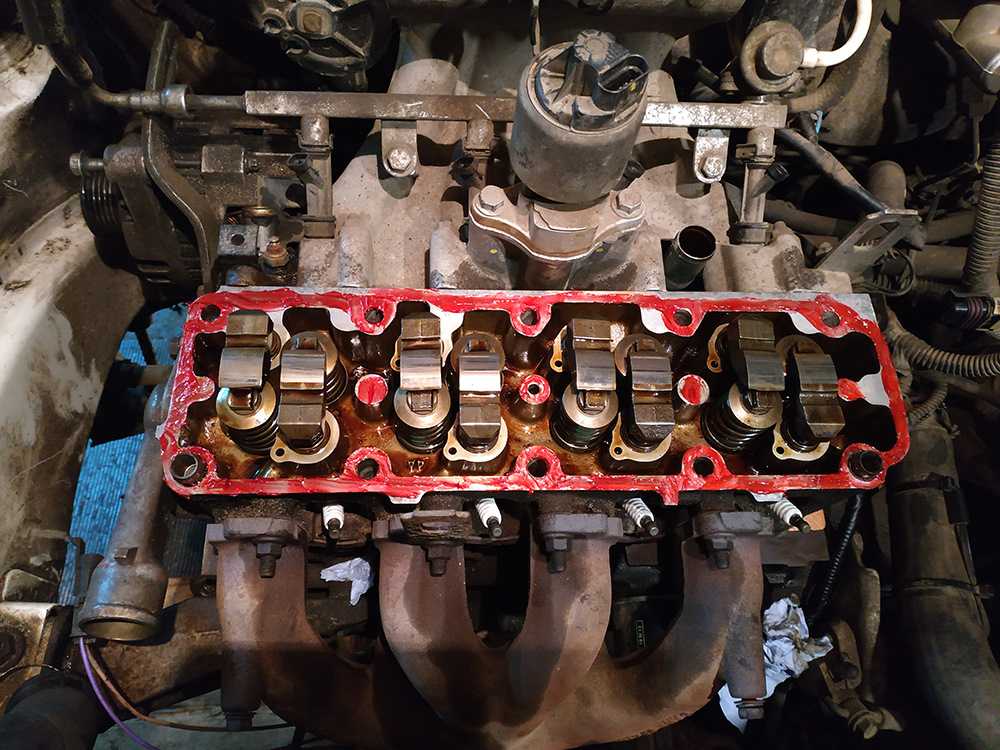

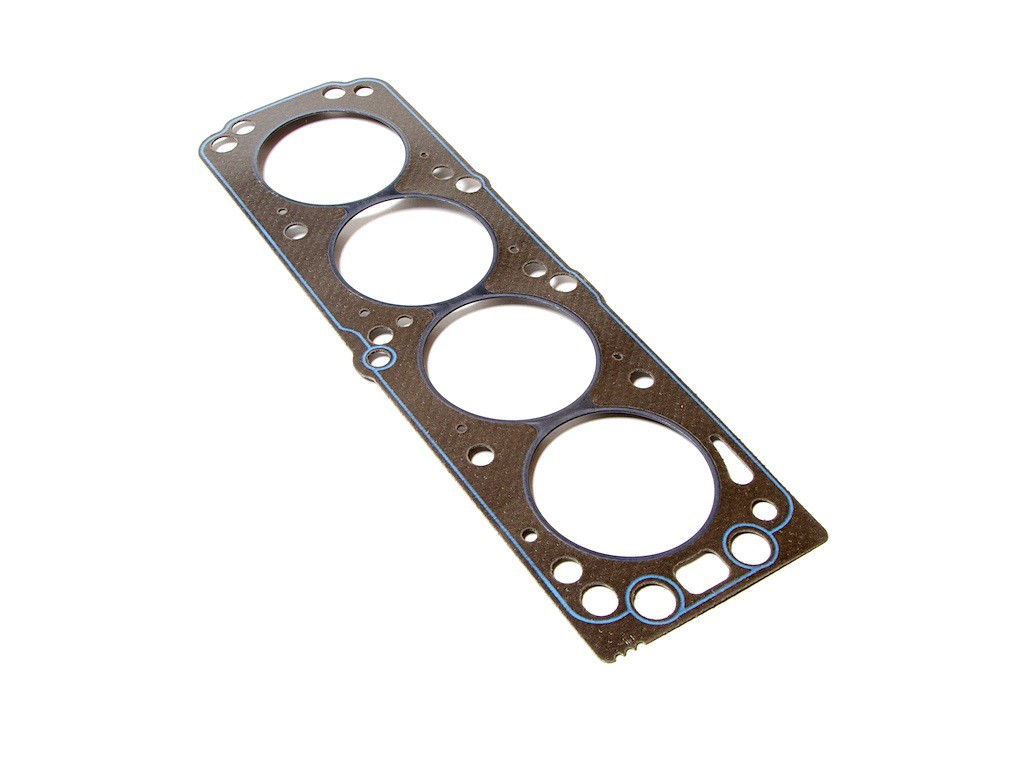

Установил новую прокладку и нанес герметик на крышку.

Далее собираем всё обратно. Также папа изготовил, а точнее усовершенствовал, натяжник генератора, за что ему огромное спасибо) теперь натягивать генератор стало очень удобно, странно почему на заводе так не сделали, даже на 21099 так было.

Когда устанавливал шкив распредвала, заметил что надорван ремень грм, хорошо что когда-то его купил, поэтому и его пришлось менять, ну ничего, зато порвался не на трассе.

Как снять ГБЦ Ланос 1.5

Отсоединяем минусовую клемму аккумулятора.
Сливаем с радиатора антифриз.
Отключаем от ГБЦ все провода.
Отключаем от ГБЦ все патрубки системы охлаждения.
Отключаем от ГБЦ все вакуумные шланги и тросики.
Отсоединяем выпускной коллектор.
Снимаем приводной ремень.
Выставляем метки газораспределительного механизма.
Разбираем механизм ГРМ.

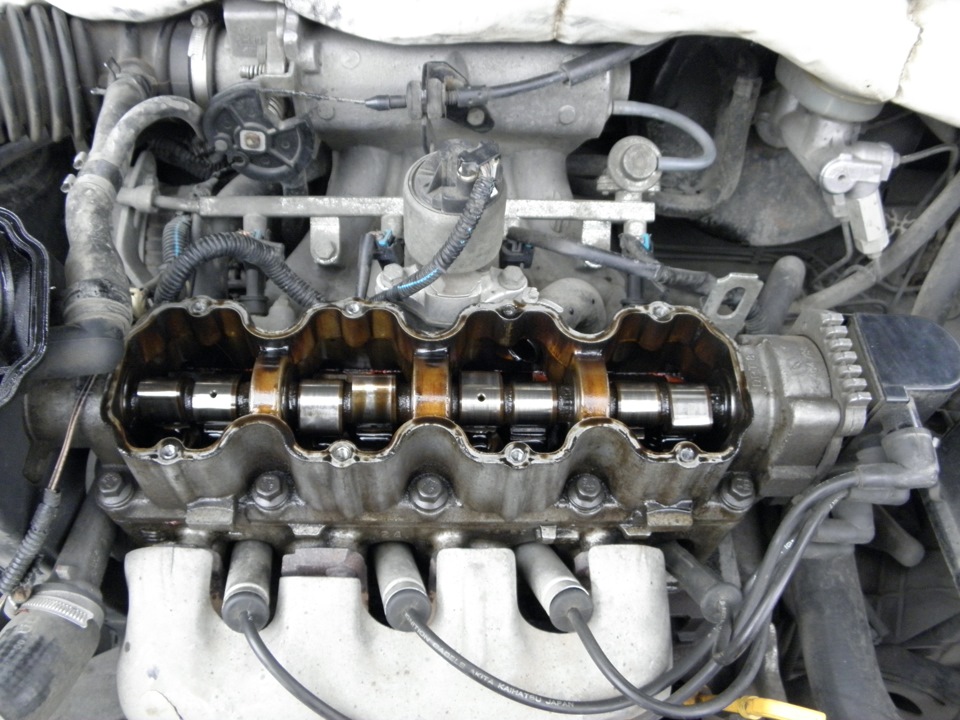

Снимаем клапанную крышку.
Откручиваем болты крепления ГБЦ.
Снимаем постель распредвала.
Вытаскиваем рокера и гидрокомпенсаторы.
Снимаем ГБЦ.
Осматриваем ГБЦ и ищем причину возникновения проблемы.
При необходимости разбираем ГБЦ и готовим к ремонту.

Далее в нашем фотоотчете более детальная инструкция.

Начинаем производить работу по снятию ГБЦ на автомобиле DAEWOO Lanos 1.5. Перед началом работы необходимо снять минусовую клемму с аккумулятора.

Также нам необходимо сразу же слить с радиатора охлаждающую жидкость, подставив снизу емкость для антифриза. Чтобы была возможность отключать патрубки системы охлаждения.

Будет полезно: 4 основные причины почему большой расход масла в двигателе

Теперь можем приступать к отсоединению всех проводов и патрубков от ГБЦ. Откручиваем три болта крепления корпуса воздушного фильтра (ключ на 10 мм). Отсоединяем гофру воздушного фильтра от дросселя, коллектора и клапанной крышки. Снимаем корпус фильтра.

Отключаем от дросселя трос газа. Отключаем электроразъемы от датчика дроссельной заслонки и холостого хода. Отсоединяем патрубки подогрева дроссельной заслонки.

Отсоединяем от бензинового фильтра шланг подачи топлива на топливную рампу. Отсоединяем от впускного коллектора вакуумный шланг.

Отключаем шланг обратки топлива от клапана сброса давления на топливной рампе.

Так как на данном авто установлено ГБО, то будем и его отключать. Отсоединяем шланги и электроразъемы от газовых форсунок.

Отсоединяем электроразъем от катушки зажигания. С помощью ключа на 13 мм откручиваем от впускного коллектора провод массы.

Отключаем электро разъемы от топливных форсунок и убираем косу проводов в сторону.

Снимаем верхний патрубок радиатора, открутив отверткой хомуты или сдвинув пассатижами евро хомуты.

Вытаскиваем и убираем в сторону щуп уровня масла в двигателе. Снимаем и отводим в сторону свечные провода со свечей зажигания.

Под катушкой зажигания отключаем электроразъем датчика температуры охлаждения.

Далее будем снимать выпускной коллектор. Воротком с удлинителем и головкой на 12 мм откручиваем восемь гаек крепления коллектора.

И снимаем его со шпилек, потянув на себя.

Теперь, когда уже, почти, всё отключено от ГБЦ, можем приступить к разбору ГРМ. Ключом на 10мм срываем затяжку болтов крепления шкива ГУРа.

Ключом на 12 мм откручиваем болт крепления генератора к натяжной планке, ослабляя натяжку ремня. Снимаем ремень генератора. Откручиваем шкив гидроусилителя руля и снимаем его.

Трещеткой с головкой на 10 мм откручиваем болты крепления верхнего защитного кожуха ремня ГРМ (4 шт.). Снимаем защитный кожух.

С помощью воротка, нескольких удлинителей и головки на 17 мм проворачиваем двигатель, за болт коленвала, до установки меток ГРМ.

Метка на распредвале должна быть напротив отметки на внутреннем кожухе ГРМ.

Откручиваем шкив коленвала и проверяем метку на звезде коленвала и корпусе маслонасоса. Шкив коленвала можно открутить с помощью пневмопистолета. Если такого нет, то нужен помощник, который сядет за руль авто, включить пятую передачу на КПП и выжмет педаль тормоза. Таким образом двигатель застопориться и возможно будет открутить болт коленвала. Так же и откручиваем болт крепления звезды распредвала.

Сняв шкив распредвала откручиваем два болта крепления внутреннего кожуха ГРМ к ГБЦ. Используем ключ на 10 мм.

ГРМ разобран и можем приступать к снятию ГБЦ. С помощью ключа на 10 мм откручиваем восемь болтов клапанной крышки и снимаем её.

Воротком с удлинителем и головкой на 13 мм откручиваем десять болтов крепления ГБЦ к блоку двигателя.

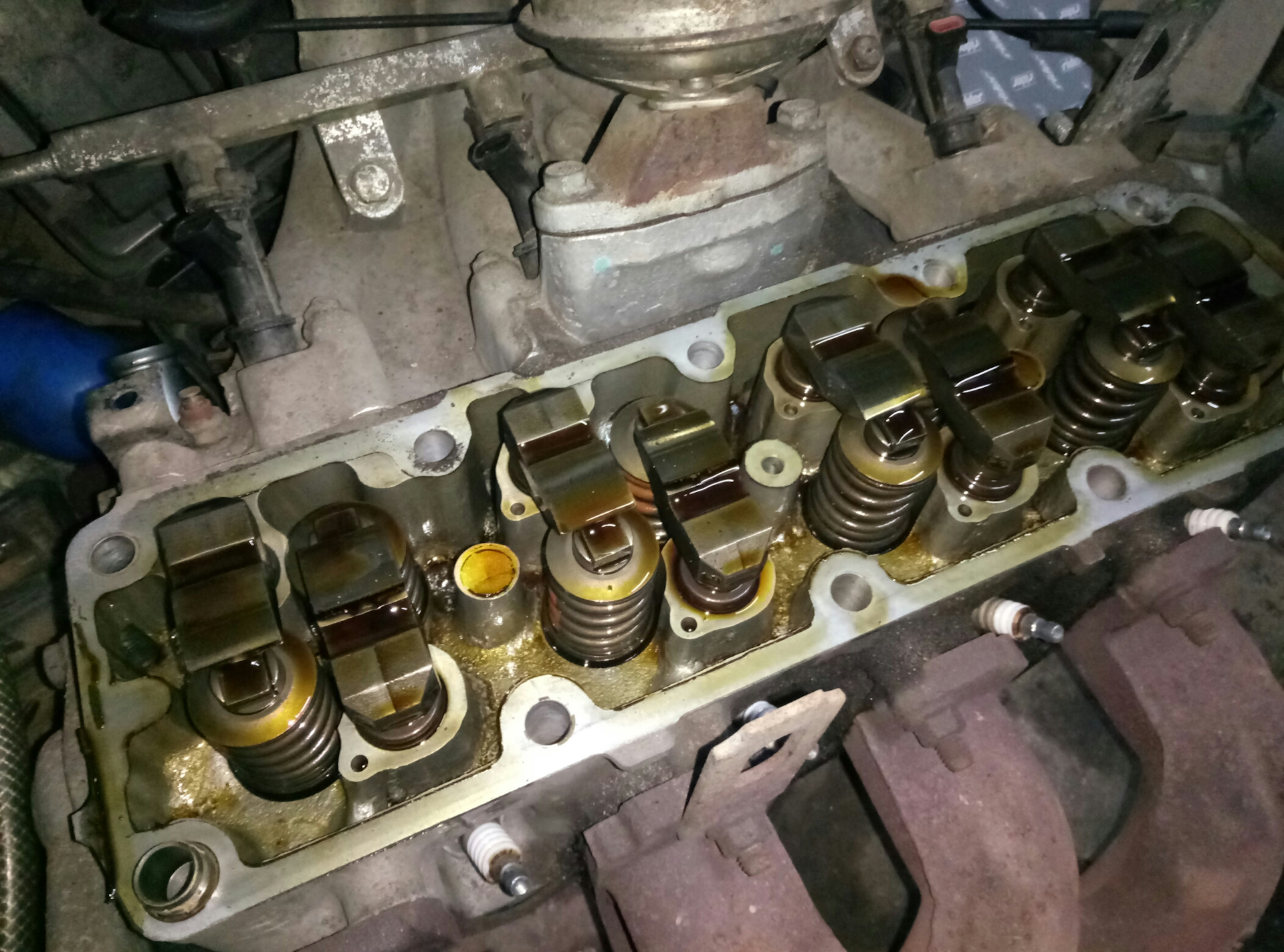

Снимаем постель распредвала. Снимаем все рокера и гидрокомпенсаторы.

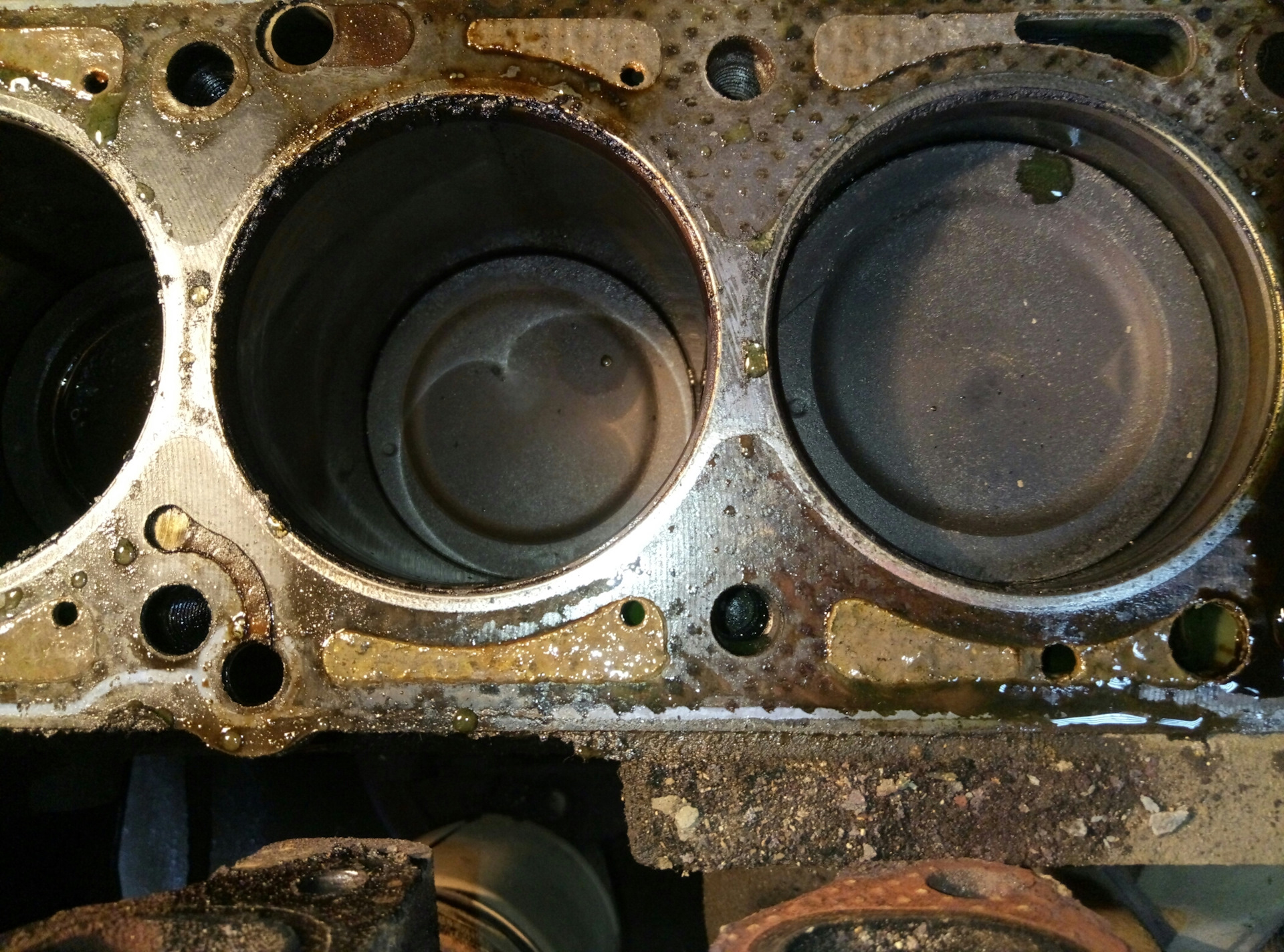

Снимаем ГБЦ и ищем причину неисправности. Осматриваем состояние блока двигателя и прокладки.

Осматриваем ГБЦ и видим явную причину пропуска охлаждающей жидкости в цилиндр двигателя.

Очистив плоскость головки и внимательно осмотрев место пропуска антифриза, принимаем решение отдать ГБЦ на расточку, чтобы выровнять плоскость головки.

Перед шлифовкой ГБЦ её необходимо разобрать и помыть. С помощью ключа на 12 мм откручиваем и снимаем впускной коллектор и термостат.

Выкручиваем датчик температуры охлаждающей жидкости ключом на 19 мм.

Рассухариваем клапана и отдаем ГБЦ на мойку и шлифовку.

Какие признаки укажут, что болты ГБЦ нуждаются в затяжке

Не все автовладельцы ВАЗ-2106, к сожалению, уделяют должное внимание этому процессу, считая, что этот момент не так уж и важен. Разумеется, это суждение не может быть верным, ведь если затяжка будет на длительное время откладываться, в скором времени выйдет из строя важный автомобильный узел, который называется головкой блока цилиндров

А чтобы исправить неполадки в этом узле, придется не только потратить намного больше свободного времени, но и выделить для ремонта немало финансовых сбережений.

Понять, что нужно затягивать болты на ГБЦ, водители смогут по следующим признакам:

Если будет замечена утечка автомобильного масла в месте соединения блока и головки. Такой признак неисправности может проявиться как от ослабления фиксаторов, так и из-за изношенности уплотнительной прокладки

Поэтому при ремонте нужно обратить внимание на состояние болтов и уплотнительной прокладки.
Устранить неполадки и заменить вышедший из строя элемент можно будет только после разборки двигателя. А при затяжке болтов нужно учитывать значимость этого момента и обязательно соблюдать правила выполнения работ, чтобы избежать многочисленных проблем, которые могут грозить в дальнейшем легковому автомобилю.
По мнению водителей с немалым опытом, производить затяжку болтов автовладельцы должны после 3 тыс

пробега, объясняя это тем, что фиксаторы постоянно ослабевают, так как двигатель ВАЗ-2106 постоянно функционирует.

Разобрав самостоятельно головку и увидев маслянистое пятно в месте соединения блока, крепежи нужно подтянуть, причем как можно быстрее, чтобы предотвратить возникновение более серьезной поломки.

От чего зависит момент затяжки болтов?

При оказании определенного усилия при затягивании ГБЦ нужно учитывать следующие факторы:

Наличие смазки между резьбой в отверстиях и самими болтами. Чаще всего используется смазка, состоящая из невязких типов моторных масел.
Текущее состояние отверстий в блоке цилиндров, резьбы и самих болтов. Если вы заметили, что один из болтов деформирован или резьба засорена, то сразу же прекратите затяжку, замените болт и очистите отверстие в блоке цилиндров. В противном случае будет недостаточно сильно закреплять прокладку, и смазка продолжит течь из двигателя.
Используются при затяжке новые болты или они уже использовались. Новые болты имеют более высокое сопротивление, в результате значение момента затяжки сильно искажается. Если вы самостоятельно выставляете усилие, то обязательно проведите 2-3 цикла затяжки и раскручивания болта до упора. Затем выставите момент и затяните болт только на 50% от возможного максимального значения момента затяжки.

Особое внимание уделите выбору правильно инструмента, в частности, динамометрического ключа. Чем точнее вы его подберете по размеру головки, тем меньше вероятность сбить резьбу

Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия.

Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:

Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится .
При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.

Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.

Как затянуть болты ГБЦ без динамометрического ключа

Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.

Для этого понадобится:

стандартный ключ;
рычаг (труба или другой предмет);
рулетка или линейка;
стандартные весы (кантер).

Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.

Для примера можно смоделировать ситуацию:

гайка с требуемым усилием 3 кгс*м;
рожковый ключ длиной 25 см;
весы с показателем до 20 кг.

Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно

Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине

Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете

На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

первыми затягиваются два элемента, которые расположены в центре головки;
далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

Момент затяжки гбц дэу нексия

«DAEWOO NEXIA c 1994 по 2008 г.г. выпуска с двигателями 1,5 SOHC (G15MF), 1.5 DOHC (A15MF) и 1.6 DOHC (F16D3). Руководство по эксплуатации, обслуживанию и ремонту с пошаговым описанием операций и цветными фотоиллюстрациями.

Замена прокладки.

Для замены прокладки целесообразно снимать головку блока цилиндров в сборе с ГРМ, с выпускным коллектором и впускным трубопроводом.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы.

2. Сливаем моторное масло и охлаждающую жидкость.

3. Снимаем заднюю крышку ремня привода ГРМ.

4. Окончательно выворачиваем верхний болт крепления генератора.

5. Снимаем высоковольтные провода.

6. Отсоединяем колодки жгута проводов от регулятора холостого хода , датчика положения дроссельной заслонки, датчика положения распределительного вала, датчика указателя температуры охлаждающей жидкости, клапана системы рециркуляции отработавших газов, топливных форсунок, датчика температуры охлаждающей жидкости, катушек зажигания и отводим жгут проводов назад.

7. Разъединяем колодку жгута проводов управляющего датчика концентрации кислорода.

8. Ключом на 12 мм отворачиваем гайку крепления наконечника проводов «массы» к головке блока цилиндров.

9. Отсоединяем от впускного коллектора три вакуумные трубки.

Предупреждение!

При отсоединении промаркируйте трубки любым доступным образом, чтобы правильно их подсоединить при сборке.

10. Ключом на 17 мм удерживаем штуцер от проворачивания, а ключом на 19 мм отворачиваем наконечник шланга усилителя тормозов от впускного коллектора.

11. Отсоединяем от дроссельного узла и отводим в сторону трос привода дроссельной заслонки.

12. Отсоединяем топливопроводы от топливной рампы.

13. Пассатижами ослабляем хомут и отсоединяем шланг радиатора отопителя от тройника системы охлаждения.

14. Ключом на 12 мм отворачиваем два верхних болта кронштейна впускного трубопровода.

15. Ключом на 14 мм выворачиваем нижний болт кронштейна впускного трубопровода и снимаем кронштейн.

16. Отсоединяем основной каталитический нейтрализатор от выпускного коллектора.

17. Снимаем крышку головки блока цилиндров

18. Пассатижами ослабляем затяжку хомута и отсоединяем шланг системы охлаждении от крышки термостата.

19. Разрезаем хомут и отсоединяемшланг системы вентиляции картера (при сборке понадобится новый хомут).

20. Ключом на 13 мм выворачиваем десять болтов крепления головки блока цилиндров в указанном порядке.

21. Отделяем от головки блока цилиндров и снимаем корпус распределительного вала в сборе с модулем зажигания и датчиком положения распределительного вала.

Замечание

Для замены прокладки головки блока цилиндров необязательно выполнять операции 22, 23 и 24, можно снять головку блока в сборе.

22. Снимаем рокеры клапанов и раскладываем их таким образом, чтобы при сборке установить их на прежние места.

23. Извлекаем гидрокомпенсаторы из колодцев. Если будут устанавливаться старые гидрокомпенсаторы, то раскладываем их таким образом, чтобы при сборке установить на прежние места.

24. Снимаем упорные шайбы рокеров и раскладываем таким образом, чтобы при сборке установить их на прежние места.

25. Снимаем головку блока цилиндров в сборе с впускным трубопроводом, выпускным коллектором, дроссельным узлом и элементами системы управления двигателем.

Рекомендация

Операцию лучше выполнить с помощником.

Рекомендация

Для исключения попадания в каталитический нейтрализатор посторонних предметов закройте его любым подходящим материалом.

26. Снимаем прокладку головки блока цилиндров (при необходимости отделяем ее от блока цилиндров при помощи острозаточенного ножа).

27. Очищаем привалочные поверхности блока цилиндров и головки блока, а также болты крепления головки блока и их крепежные отверстия.

Предупреждение!

Следите, чтобы грязь не попадала в масляные каналы, в рубашку системы охлаждения и цилиндры двигателя.

28. Внимательно осматриваем привалочные поверхности головки блока и блока цилиндров на наличие повреждений, особенно в месте повреждения прокладки головки блока.

29. Устанавливаем новую прокладку головки блока.

30. Очищаем привалочную поверхность корпуса подшипников распределительного вала…

…и головки блока цилиндров.

31. Наносим на привалочную поверхность корпуса распределительного вала фланцевый герметик, предназначенный для автомобилей с датчиками концентрации кислорода.

32. Устанавливаем головку блока и корпус подшипников распределительного вала.

Болты их крепления затягиваем моментом 25 Нм в указанной последовательности.

33. В той же последовательности доворачиваем болты крепления головки блока цилиндров на угол 70о, а затем на угол 30о.

Пробило прокладку ГБЦ

Замена прокладки ГБЦ работа нечастая. Но, к сожалению встречается.

Пробита прокладка. Признаки

Если пробита прокладка ГБЦ, то это может быть вызвано следующими причинами.

Белый дым из глушителя. Охлаждающая жидкость (антифриз) быстро заканчивается. Это признак того, что пробило прокладку возле канала охлаждения и антифриз попадает в камеру сгорания. А так как в его основе вода, из глушителя начинает выходить белый дым, то есть пар. Антифриз начинает резко уходить из системы охлаждения, температура повышается и может дойти до красной зоны. Если это произошло в дороге, необходимо как можно скорее остановиться и заглушить двигатель. Старайтесь не доводить стрелку на панели приборов до красной зоны, так как это может привести к перегреву головки блока. Остановитесь, дайте двигателю остыть. К сожалению, дальнейшая эксплуатация не рекомендуется. Дело в том, что антифриз, попадая в камеру сгорания, не сгорает и не поддается сжатию. Двигатель начинает детонировать и может даже заглохнуть. Если вы попытаетесь двигаться дальше, то может произойти гидроудар, что повлечет за собой очень серьезную поломку деталей поршневой группы. Ремонт может обойтись в серьезную сумму или даже может потребоваться замена двигателя. Поэтому, мы советуем, если вы заметили такие признаки, срочно запишитесь в сервис и только на эвакуаторе.
Второй причиной может быть повышенный уровень масла и его смесь с антифризом в расширительном бачке. Это происходит, когда пробивает масляный канал и антифриз попадает в масляную систему. Смешиваясь с ним, масло разжижается и становится желто-бурого цвета. К сожалению, эта смесь забивает всю систему охлаждения и радиатор отопителя. Промыть ее очень трудно. Возможно, потребуется замена радиатора охлаждения и отопителя. При такой неисправности тоже не рекомендуется эксплуатировать машину.

Перегрев двигателя. Последствия

Перегрев может вызвать трещину в головке блока. Обнаружить ее можно только методом опрессовки. Через нее картерные газы попадают в систему охлаждения, антифриз начинает выдавливать через расширительный бачок. Температура двигателя держится высокой. Трещина возникает если долго ехать с низким уровнем антифриза. В связи с тем, что головка блока сделана из алюминия, при его недостатке ГБЦ перегревается и внутри головки происходит разрыв. Так появляется микротрещина, которая при нагреве расширяется. При ее обнаружении ГБЦ подлежит только замене. Восстановить такую головку невозможно. Чтобы избежать такого дорогостоящего ремонта не допускайте длительного перегрева. При нем могут «залечь» поршневые кольца. Иными словами они прикипают к поршню, перестают двигаться в его канавках и не снимают масло со стенок цилиндров, которое начинает быстро угарать. Расход его сильно увеличивается. Появляется сизый дым из глушителя. Отметим, что рост расхода масла может наступить не сразу. По мере эксплуатации накапливается нагар и кольца теряют подвижность. Наступает момент, когда они перестают снимать масло со стенок цилиндра, что влечет за собой резкое повышение его расхода. А это значит, что предстоит капитальный ремонт двигателя.

Во избежание таких последствий, следите за уровнем антифриза и не допускайте перегрева двигателя.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

Ну и сама новая прокладка ГБЦ:

Источники

https://avtozam.com/daewoo/lanos/menyaem-prokladku-golovki-bloka-tsilindrov/
https://osandroids.ru/nuzhno-li-menyat-bolty-pri-zamene-prokladki-gbts-lanos/
https://www.bers-auto.ru/zamena-prokladki-gbts-na-shevrole-lanos
https://motoshkolads.ru/remont/zamena-prokladki-gbts-shevrole-lanos.html
https://auto-park24.ru/remont/zamena-prokladki-gbts-shevrole-lanos.html
https://ReForever.ru/vidy-dvigatelej/shevrole-lanos-zamena-prokladki-golovki-bloka-cilindrov.html
