Какие свечи лучше поставить на ваз 2114?

Схема подключения

Модуль зажигания – это часть пространства под капотом, найти его проще по положении высоковольтников, они идут от свечей прямиком к нему.

Схема катушки зажигания:

Такой схемой хорошо руководствоваться, когда вам предстоит замена катушки зажигания ВАЗ 2114. В принципе, все прозрачно: от контактов с контроллером (ЭБУ) до проводов высоковольтного напряжения. Название схемы часто распространено под названием распиновка катушки зажигания: распиновка – это наглядно представленная функциональность контактов устройства, которые пронумерованы согласно их назначению.

В основном, самое необходимое знание о том, что такое распиновка катушки зажигания, несут высоковольтные провода (сокращенно ВВ (контакты). Потому как именно через ВВ контакты и происходит, по сути, подключение модуля зажигания в системе двигателя.

Подключать можно двумя разными способами: когда катушка системы зажигания снята и когда она непосредственно находится на своем месте в двигателе машины.

Если вы держите модуль перед собой:

Вспоминаем схему: первый и четвертый контакт на одну обмотку, второй и третий – на другую (на схеме они пронумерованы!)
Затем, на первый цилиндр идет нижний ВВ контакт (левый)
На второй — верхний ВВ контакт (левый)
На третий цилиндр идет верхний ВВ контакт (правый)
На четвертый – нижний ВВ контакт (правый)

Если модуль воткнут в движку, то распиновка ВВ контактов будет сложнее, ведь устройство стоит под углом (как будто ромбом):

На первый цилиндр кидаем центральный нижний контакт
На второй – левый контакт
На третий цилиндр кидаем верхний контакт
На четвертый – правый контакт

Конечно, удобнее первый вариант установки, тем более, что ВВ провода требуют повышенной внимательности в характере соединения (перепутал и не завелся, в худшем случае – запорол всю систему движки). Если говорить по существу, то понятно, что схема подключения модуля зажигания ВАЗ 2114 не сложная.

Кстати, покупка катушки зажигания – удовольствие недешевое, цена на модуль зажигания ВАЗ 2114 колеблется в пределах от семисот до тысячи рублей в зависимости от расположения вашего города на карте нашей страны (более подробно о том, сколько стоит модуль зажигания на ВАЗ 2114, можно узнать, позвонив на разборку или в магазин запасных частей, деталь ходовая, практически всегда есть в наличии).

Процедура замены

Глушим двигатель и обязательно ждем пока он остынет;
Поднимаем крышку капота, фиксируем в открытом положении;
Если объем вашего двигателя 1,6 литра, то придётся отвинчивать крепления и снимать крышку из пластика (владельцам, чей объем двигателя ниже 1,6 литра, такая процедура не грозит, потому что этой пластиковой крышки у них на авто нет);
За резиновые колпачки выдергиваем высоковольтные провода;
Убираем щеткой образовавшуюся грязь и нагар;
Откручиваем свечу, накинув на нее свечной ключ;
Те же действия повторяем с оставшимися старыми свечками;
Новую свечку стоит еще раз осмотреть, проверить между её электродами зазор;
Для начала закручиваем новую деталь рукой, не инструментом, это убережет резьбу от срыва если установка вдруг окажется неправильной;
Продолжаем процедуру закручивания, но уже инструментом;
Обратно подсоединяем снятые нами ранее высоковольтные провода (контакты ВВ должны плотно прилегать в свече).

Не стоит закручивать детали с особым остервенением, их резьба от грубых силовых движений может сильно повредиться.

Профилактика по очистке свечей

Специалисты рекомендуют несложную профилактическую процедуру по очистке инжекторной системы и свечей, которую можно проводить ежемесячно. Для этого следует:

Выехать на дорогу с расстоянием в 100 километров.
Прогнать машину на скорости 120 км/ч.

За счет оказываемого сильного давления система инжектора переходит в режим самоочищения.

Если подобный способ из-за стоимости бензина является для владельца ВАЗ-2114 дорогостоящим, то можно прибегнуть к еще одному методу самоочищения системы автомобиля. Он заключается в следующем: после прогревания машины двигатель следует прогнать на 5 000 оборотах десятисекундным рандом. Такая процедура намного дешевле, ее можно выполнять раз в три дня.

Свечи следует проверять и чистить регулярно, так как от их технического состояния зависит качественная работа транспортного средства в целом, а также срок его эксплуатации.

Ваз 2109,10,11,12,14,15 инжектор заливает свечи на морозе,что делать.

Влияние правильного зазора на работу мотора

Зазор это действительно важный параметр. Он может быть либо большой, либо слишком маленький.

Малый зазор

Если установлены малые значения между электродами, то будут проявлять пропуски в системе зажигания. Все дело в том, что той искры, которая образуется между электродами, максимально приближенными друг к другу – недостаточно для воспламенения топливной смеси. Искра хоть и сильная но – недостаточная. Вот почему многие автомобили при движении будут реально дергаться и не развивать достаточную скорость. НА карбюраторах может заливать свечи, что только придаст проблем – вообще будет троить. Зазор нужно увеличивать!

Малый зазор это сколько? Если поговорить про размер, то это примерно от 0,1 до 0,4 мм. Обязательно проверяем свечи после покупки, дельные рекомендации дам чуть ниже, а пока поговорим про большое расстояние.

Большой зазор

Знаете, все же многие производители заранее выставляют нормальное расстояние между электродами. Но со временем он сам по себе может увеличиваться.

Все дело в износе свечи, который проявляется при большом пробеге – это естественно. Ведь электроды сделаны из металла, который под воздействием температуры и постоянных электрических разрядов начинает потихоньку выгорать. Страдает как верхний похожий на букву «Г», так и нижний. Верхний становится тонким, вместо прямоугольной формы он начинает закругляться, потому как сгорают бока. Нижний просто проседает вниз.

Из-за такого расстояния, искра, которая проходит между контактами – ослабевает. Причем значительно! Ее также возможно не хватит для воспламенения топлива.

Зачастую из-за этого пробивает изолятор нижнего контакта, все дело в том – что искра старается найти кротчайший путь между электродами.

Зимой есть большая вероятность, что машина попросту не запуститься.

Еще один важный аспект, на отдалившихся электродах чаще может появляться налет в виде нагара, искра итак «страдает» от большого расстояния, так еще и налет! Она вообще может не пройти

Поэтому важно через определенный пробег, с нашим топливом это может быть уже 15000 км, выкручивать свечи при необходимости их менять, либо чистить

Большое расстояние – от 1,3 мм и выше.

Какой зазор на свечах на газу

В последнее время тренд на экономию ресурсов отразился и в автомобильной отрасли. Многие автовладельцы устанавливают в своих машинах современное ГБО. При этом не все знают, что требуется калибровка для качественного искрообразования.

После монтажа всех газобаллонных элементов системы стоит слегка поднять просвет на свечах на одну десятую от паспортного бензинового значения. Хотя слегка увеличится нагрузка на встроенную катушку, но топливная газовая смесь будет лучше возгораться, что позитивно отразится на мощности авто

Также при выборе свечей важно отдавать предпочтение продуктам с повышенным калильным числом, чтобы свечи были «холодными»

Зазор иридиевой свечи мало оказывает влияние на ее работоспособность. Контакты из драгоценных металлов являются более долговечными и формируют искру качественней. Дополнительно разряд обходит центральный контакт по диаметру окружности и обеспечивает самоочистку данного элемента.

Нормальное состояние свечей зажигания – это залог нормальной работы двигателя и его составляющих. Если своевременно определять неисправности свечей и производить их регулярную замену, удастся избежать подавляющего большинства проблем и оградить себя от обременительного и дорогостоящего ремонта двигателя.

Зачем необходим зазор между электродами

Залогом стабильной работы двигателя является исправное состояние свечей зажигания, то есть отсутствие нагара на электродах и правильный зазор между ними. Вот мы вплотную подошли к этому термину.

Центральный – это плюсовой электрод, на него подается ток высокого напряжения от катушки зажигания. Боковой электрод, соответственно минусовой. Искра или дуговой разряд проходит между двумя электродами, а возникает она в момент подачи электрического импульса от катушки зажигания. Её характеристики в первую очередь и будут зависеть от зазора на свече. Именно искра осуществляет воспламенение рабочей смеси в цилиндре. Не будет искры – не будет и сгорания топлива, а соответственно никакой полезной работы двигателя, тоже.

Какой зазор необходим для двигателя Вашего автомобиля можно посмотреть в руководстве по эксплуатации. Или пойти обратным путем, в автомагазине, если Вы возьмёте коробку со свечами зажигания, там обязательно будет указан список марок и моделей автомобилей с указанием двигателей, на которые можно её установить.

Сам неоднократно видел, что автолюбители просто приходят в магазин и просят продавца подобрать свечи на определённый авто, то есть не заморачиваются, а отдают подбор на откуп продавцу. А если он ошибется… В автосервисе, тоже не будут париться поставят Вам то, что вы привезли. В итоге получаем, что новые свечи поставлены на машину, а двигатель работает еще хуже, чем со старым комплектом. Поэтому рекомендую самому подобрать свечи, хотя бы по такому параметру как зазор, тем более, где его найти я писал абзацем выше.

https://youtube.com/watch?v=ruhCeEBzcHk

Существуют интервалы значений зазоров для двигателей с различными типами системы питания и зажигания, например:

карбюраторные двигатели (ВАЗ, ГАЗ и др.) с прерывателем – распределителем в системе зажигания (если по колхозному то трамблер): 0,5–0,6 мм.
карбюраторные двигатели с электронным зажиганием: 0,7–0,8 мм.
инжекторные двигатели: 1,0–1,3 мм.

Датчик массового расхода воздуха (ДМРВ)

В системе управления мотором применяется датчик массового расхода воздуха (ДМРВ) термоанемометрического типа. Он расположен между воздушным фильтром и шлангом впускной трубы.

ДМРВ призван измерять объем воздуха поступающего в цилиндры мотора

Импульс ДМРВ — это напряжение постоянного тока, размер которого зависит от объема и направления движения воздуха, проходящего через ДМРВ. При прямом потоке воздуха напруга выходящего сигнала сенсора меняется в интервале 1…5 В. При обратном потоке воздуха напряжение выходного импульса датчика меняется в диапазоне 0…1 В. Диагностический прибор считывает показания датчика как расход воздуха в килограммах в час.

При появлении поломки цепи ДМРВ ЭБУ заносит в свою память ее код и включает сигнализатор. В этом случае ЭБУ рассчитывает значение массового расхода воздуха по частоте вращения коленвала и положению дроссельной заслонки.

ДМРВ имеет следующее обозначение — 21083-1130010-01.

Датчик массового расхода воздуха подключается прямо к контроллеру ЭСУД. Для этого у него на корпусе имеется пятиконтактная клеммная колодка. Клемма 1 ДМРВ подключается проводом к контакту 40 контроллера. Сюда приходит сигнал от всроенного в ДМРВ датчика температуры воздуха. Клемма 2 датчика, с помощью провода, подключается к главному реле. Клемма 3 измерителя воздуха подсоединяется к контакту 36 ЭБУ. Это масса ДМРВ. Клемма 4 датчика проводом подключается к контакту 33 контроллера. Отсюда поступает электропитание на датчик расхода воздуха. И клемма 5 через провод подсоединяется к контакту 37 ЭБУ. Сюда приходит сигнал от ДМРВ.

Датчик массового расхода воздуха устанавливается на фланце воздушного фильтра. На второй торец датчика одевается гибкая гофра и крепится хамутом.

Подробная информация о датчике массового расхода воздуха расположена на странице этого сайта: Здесь

Проверку датчика массового расхода воздуха можно выполнить с помощью схемы, представленной внизу:

Схема проверки ДМРВ: 1 — клеммный разъем датчика;
2 — нить платиновая;
3 — переключатель;
4 — аккумулятор;
5 — вольтметр.

При подключении аккумулятора на вольтметре 5 должно отображаться 1,3 — 1,4 В. При кратковременном включении переключателя 3 вольтметр должен показывать примерно 8 В. Если вольтметр 5 показывает другие данные то ДМРВ сломан и его нужно менять.

Датчик расхода воздуха может иметь следующие возможные признаки неисправности:

Плохо пускается мотор;
Пониженная мощность силового агрегата;
Увеличился расход бензина;
Повысилась концентрация СО в выхлопных газах;
Р0102 — Цепочка ДМРВ, маленький уровень импульса;
Р0103 — Линия сенсора массового расхода воздуха, большая величина сигнала;

Признаки неправильного зазора ВАЗ 2114

Большее или меньшее расстояние приводит к быстрому износу мотора. Оно негативно сказывается на ходовых качествах авто. А признаки этой проблемы обычно следующие:

Повышенный расход топлива. Машину приходится заправлять чаще, чем раньше. При этом может казаться, что она стала ехать лучше и быстрее. Это указывает на увеличенный свечной зазор;
Увеличение динамики авто. Автомобиль начал быстрее разгоняться, стал казаться более оборотистым. При этом также растёт потребление бензина. Это можно заметить по ощущениям и по показаниям приборов. Симптом говорит о слишком большом расстоянии;
Снижение мощности и динамики. Авто как будто не тянет, стало хуже ехать и разгоняться. Это происходит из-за слишком малого значения этой величины;
Двигатель троит. При этом ощущается тряска автомобиля или потряхивание мотора. Наблюдается на холостом ходу и не только;
Плавающие обороты. Обороты силового агрегата нестабильны, изменяются без видимой причины. Это можно заметить по показаниям на приборной панели;
Следы масла в свечном колодце. Их можно увидеть при осмотре;
Мотор неожиданно глохнет на ХХ и при езде. Двигатель перестаёт работать по неизвестной причине;
Сложности с запуском силового агрегата. Он запускается очень плохо, не с первого раза. Иногда двигатель может не запуститься совсем.

Эксплуатировать машину с неправильным свечным расстоянием не запрещается. Но езда с таким недостатком приводит к серьёзным поломкам силового агрегата, требующим сложного ремонта. Да и ездить с этой проблемой некомфортно. Поэтому её необходимо устранить в разумные сроки.

Датчик детонации

Датчик детонации (ДД) предназначен для экономии топлива и увеличения мощности двигателя. Он состоит из пьезоэлемента, вырабатывающего электричество при возникновении детонации, тем самым регулируя её уровень. При повышении частоты колебаний увеличивается напряжение, поступающее на электронный блок управления. ДД корректирует настройки зажигания для оптимизации процесса воспламенения в цилиндрах топливно-воздушной смеси.

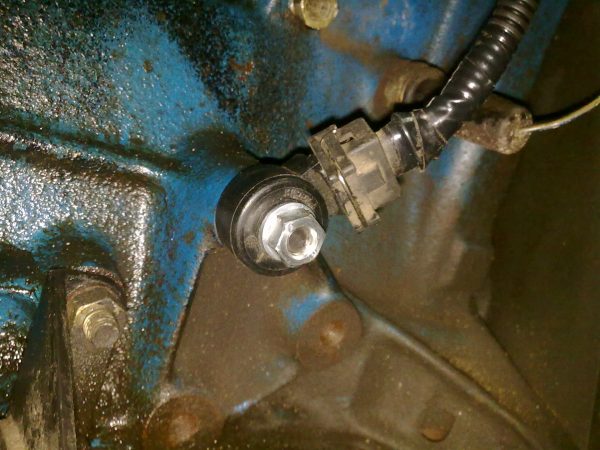

Расположение датчика детонации

На автомобилях ВАЗ ДД расположен на блоке силового агрегата между вторым и третьим цилиндром. Устанавливается он лишь на двигателях с бесконтактной системой зажигания и блоком управления. На моделях ВАЗ с контактным зажиганием ДД отсутствует.

Признаки неисправности датчика детонации

Неисправность датчика детонации проявляется следующим образом.

Ухудшается динамика разгона.
Двигатель «троит» на холостом ходу.
При разгоне и в начале движения на панели приборов загорается индикатор CHECK.

При появлении любого из этих симптомов потребуется проверка ДД.

Проверка датчика детонации

ДД проверяется с помощью мультиметра. Сначала нужно проверить соответствие величины его сопротивления регламентированным производителем значениям. Если значения различаются, производят замену ДД. Проверку можно выполнить и другим способом. Для этого:

На мультиметр устанавливают режим вольметра в диапазоне «мВ» и подсоединяют щупы к контактам датчика.
По корпусу ДД ударяют твёрдым предметом и смотрят на показания прибора, которые в зависимости от силы удара должны изменяться от 20 до 40 мВ.
Если ДД на подобные действия не реагирует, его меняют на новый.

Видео: проверка датчика детонации

Какие свечи зажигания на ВАЗ лучше выбрать?

Существует обильное количество различных модификаций детали, что усложняет жизнь автомобилистам. Проблема заключается в том, что каждый мотор конструируется под определенный тип свечей. Если поставить не подходящую деталь может возникнуть ряд негативных последствий.

Пропуски воспламенения смеси ввиду слишком широкого зазора между электродами элемента.
Перебои в работе ДВС, вызванные слишком малой мощностью искры.
Мгновенный выход из строя устройства по причине слишком большого вылета электрода.

Также в зависимости от присутствующих несоответствий могут «всплыть» и другие неисправности, снижающие комфорт эксплуатации автомобиля.

На что обратить внимание при выборе. Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров

Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров

Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров.

Калильное число. Параметр характеризует скорость отвода тепла от рабочей части свечи. При этом электрод передает лишнее тепло юбке свечи своевременно, что обеспечивает стабильную работу детали. При слишком быстром отведении энергии на рабочей части детали образуется накипь, что препятствует нормальному пробою искры. Если отвод слишком медленный – тонкий электрод перегревается. Процесс провоцирует образование калильного зажигания. Это не дает двигателю нормально работать ввиду детонации смеси или ее раннего воспламенения. При нормальном тепловом режиме на свечах адекватно пробивается искра и не образуется чрезмерного нагара.
Искровой зазор. Некоторые пользователи знают, что для корректной работы двигателя нужно соблюдать искровой зазор на свечах зажигания. Рабочий зазор на свечах зажигания ВАЗ строго устанавливается производителем силовой установки и необходим ввиду того, что образованная электрическая дуга имеет определенную силу. При увеличении расстояния, искра теряет стабильность, что чревато пропусками зажигания. В обратном случае обеспечивается облегченный запуск мотора, но при прогазовках может не хватать силы тока электрической дуги. Обосновано это тем, что каждая катушка зажигания имеет определенный коэффициент трансформации, обычно равный 2000 единиц. Это значит, что во время пуска ДВС, элементы выдают до 14 кВт, а при нормальной работе уже 24. Следовательно, несоблюдение параметра может привести к серьезным нарушениям в работе мотора.
Вылет рабочей части электродов. Параметр критически важен для адекватной работы силовой установки. Свечи зажигания на ВАЗ инжектор 8 клапанов, также как и для карбюраторных моделей, имеют сильно выдвинутые вперед электроды. Это связано с тем, что конструктивно детали расположены в углу камеры сгорания, где нет адекватной вентиляции. Вылет рабочей части позволяет более качественно воспламенять смесь и стабилизировать работу мотора. Если свечи монтируются в много клапанный двигатель, где вставки располагаются по центру головки клапанов – рекомендуется устанавливать свечи с глубоко посаженным сердечником – это предотвратит повреждение электродов донцем поршня и обилие нагара на элементах конструкции.
Количество электродов. Изначально производители позиционируют указанный параметр как однозначный плюс. При «обгорании» одного электрода, свеча переходит на другой, что существенно увеличивает ее ресурс. Однако здесь не все так просто, как кажется на первый взгляд. Если смесь распыляется в цилиндре неравномерно (слабая вентиляция камеры сгорания), и в этот момент искра перескакивает на затененную часть (место, где остаются выхлопы), может произойти пропуск воспламенения, что приведет к нестабильной работе силовой установки. Дополнительно указанный факт увеличивает износ катализатора и моторного масла, что критично для автомобилей ВАЗ.
Изготовитель. Также важным параметром выступает производитель изделия. Пользователи рекомендуют покупать у проверенных брендов, давно работающих на рынке. Стоимость подобных свечей будет значительной, но при правильном подборе и эксплуатации они будут работать достаточно долго и без существенных претензий.

Придерживаясь указанных параметров, автолюбитель может купить достаточно качественный продукт, при этом сэкономив на частоте сервисного обслуживания и ремонта автомобиля.

Как выбрать свечи зажигания для ВАЗ 2114

К вопросу выбора СЗ при необходимости их замены надо относиться серьезно. От того насколько эффективно они работают, зависит расход топлива и мощность двигателя. Решая, какие свечи зажигания лучше на ВАЗ 2114 водитель должен представлять, какую из задач они должны выполнять. Тестирования, которые проводились специалистами, говорят о том, что правильно подобранные для конкретного двигателя свечи могут не только улучшить его показатели, но и продлить ресурс. Недаром для форсированных двигателей спортивных машин изготавливаются специальные свечи с медными электродами, имеющими золотое покрытие.

В руководстве по эксплуатации ВАЗ 2114 указано через сколько менять свечи зажигания на ВАЗ 2114. Это 30 тысяч километров пробега машины. Конечно же, хорошие, настоящие заводские свечи могут прослужить и 50 и 70 тысяч километров. Но это не значит, что если с запуском и в процессе движения никаких проблем не возникает, значит свечи можно не менять. На самом деле, по мере износа электродов меняются характеристики работы ДВС и при внимательном контроле это легко обнаружить по изменившимся показателям в расходе топлива.
Специалисты и опытные водители настоятельно рекомендуют менять свечи не реже чем через 20 тысяч км пробега, а зимой так и вообще через 10 тысяч км. При этом надо постоянно контролировать работу СЗ и зазор между электродами. На выкрученной свечке сразу будет видно ее состояние по цвету нагара на электродах. Также требуется проверять сухость резьбового соединения. Наличие топлива или масла на нем говорит об отсутствии герметичности в системе.
Выбор СЗ в магазинах автозапчастей сегодня достаточно большой и, чтобы определиться какие свечи поставить на ВАЗ 2114, надо изучить технические характеристики всех предлагаемых моделей. На форумах и в автомобильных журналах рекомендуют для ВАЗ 2114 свечки зажигания с брендами «NGK», «Finwhale» «Champion» «Brisk Premium» «Bosch Platin». Так например, при прохождении тестовых испытаний эти комплекты при сравнении их с российскими А17ДМРВ из Энгельса показали на 5-6% лучшую мощность и на 3,5-4,5% лучший расход топлива. Несмотря на то, что иностранные свечные комплекты значительно дороже отечественных, за счет снижения расхода топлива они за полгода себя окупают.
Преимущества импортных свечек лучше всего наглядно увидеть при их проверке на специальном моторном стенде с фотографированием процесса искрообразования. Простая одноэлектродная свечка с никелевым электродом дает прерывистую разноцветную, беспорядочно летящую в разные стороны, искру. Свечки из импортных комплектов при искрообразовании создают сплошной конус белого огня.
По цвету искры автоэлектрики определяют КПД свечного комплекта. Если цвет красный — то значит искра слабая прерывистая. Синий или голубой цвет означает более интенсивную искру. Белый огонь — значит искра интенсивная и устойчивая. Именно такой огонь дает интенсивное воспламенение топливо-воздушной смеси при впрыскивании. А это означает наилучшее сгорание, повышение мощности двигателя и меньший расход топлива.

Искра свечей зажигания

Наилучшую искру дают свечки с наиболее тонкими электродами, толщиной 0,4-0,6 мм. Такие электроды изготавливаются из иридия, палладия или сплавов с платиной и золотом. Значительно улучшает «искру» напыление на центральный и боковой электрод серебра, золота или платины. Толщина электрода свечки А17 из Энгельса — 2,5 мм. Поэтому она и не выдерживает конкуренции с дорогими импортными свечными комплектами.

Определить подделку проще всего по продажной цене. Как правило, такую «продукцию» продают за половину реальной стоимости «оригинала». Это сразу должно насторожить покупателя. Также следует перед установкой проверять саму свечку. На подделках достаточно часто можно найти качающуюся штекерную головку.

Выбирая свечи для ВАЗ 2114 необходимо о том, что достаточно часто в нашей торговой сети встречается контрафактная продукция, то есть «самоделки» под известными и дорогими брендами. Если случайно установить такие свечки на машину, то хорошо, если на ней спокойно проедешь одну тысячу километров.

Post Views:
1 006

Принцип работы свечей зажигания

Перед тем как приступить к замене или очистке свечей, следует понять принцип работы этих элементов. Ведь как только водитель повернет ключ в замке зажигания, может начаться «заливка» анализируемых комплектующих:

воздушнотопливная смесь попадает в камеру сгорания и проходит по пропускным каналам клапанов;
клапаны, в свою очередь, смогут открыться в том случае, если мощность вращения стартера будет достаточной;
свечи зажигания подают искру, которая посылается катушкой зажигания по высоковольтным проводам;
благодаря искре возникает так называемый взрыв, который затрагивает каждый цилиндр по очереди, что и позволяет завести двигатель автомобиля.
