Как снять задний тормозной барабан на рено логан без съёмника: подробная инструкция

Обслуживание и ремонт

10.6 Снятие, осмотр и установка барабанов задних тормозных механизмов

Снятие, осмотр и установка барабанов задних тормозных механизмов

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

СНЯТИЕ

1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 2. Используя молоток и большую плоскую отвертку, аккуратно отожмите крышку, расположенную в центре тормозного барабана (обратитесь к сопроводительной иллюстрации). 3. Используя головку и длинный стержень, ослабьте и снимите гайку ступицы заднего колеса. Выбросите гайку — она подлежит замене. 4. Снимите сборку тормозного барабана и подшипников ступицы с поворотной цапфы вручную. Если сделать этого не удается, или подшипники туго сидят на поворотной цапфе, или барабан подтормаживается тормозными колодками. В первом случае постучите по периферии барабана киянкой или используйте универсальный съемник, прикрепив его к барабану болтами колеса. Во втором случае действуйте следующим образом. 5. Сначала убедитесь, что ручной тормоз полностью выпущен. Работая под автомобилем, заблокируйте приводящую тягу ручного тормоза, ослабьте контргайку регулятора тросика и отверните регулировочную гайку уравнителя (обратитесь к Главе Техническое обслуживание). Заметьте, что на некоторых моделях, чтобы получить доступ к регулировочной гайке, необходимо сначала отвернуть крепежные гайки и опустить теплоизоляционный щит выпускной системы. 6a. Вставьте отвертку через одно из отверстий под болт колеса в тормозном барабане, чтобы дотянуться до рабочего рычага ручного тормоза на ведомой тормозной колодке (обратитесь к иллюстрациям). 6b. Толкните рычаг, так чтобы колодки отошли от барабана насколько возможно. 6c. Снимите барабан и стяните распорную прокладку с поворотной цапфы.

МОДЕЛИ SCENIC

СНЯТИЕ

1. Барабан заднего тормоза снимается независимо от ступицы заднего колеса. 2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 3. Отверните два винта, крепящие барабан к ступице заднего колеса, и снимите барабан. Если сделать это не удается из-за подтормаживания тормозных колодок, выполните процедуру, описанную в параграфах 5 и 6 выше.

ВСЕ МОДЕЛИ

ОСМОТР

1. Аккуратно снимите с барабана пыль, образовавшуюся в результате износа колодок, стараясь не вдохнуть ее, поскольку это вредно для здоровья. 2. Очистите внешнюю сторону барабана и осмотрите ее на наличие повреждений и признаков износа; замените барабан, если необходимо. 3. Внимательно осмотрите внутреннюю поверхность барабана. Наличие неглубоких царапин на трущейся поверхности вполне допустимо, но если обнаружены глубокие бороздки, замените барабан. Обычно на внутреннем крае барабана образуется выступ, состоящий из смеси ржавчины и пыли, образовавшейся в результате износа колодок. Этот нарост необходимо соскоблить и отшлифовать обнажившуюся поверхность мелкой наждачной бумагой. Если перепад толщины образовался из-за износа трущейся поверхности, переточите барабан, учитывая указанное в Спецификациях предельное значение толщины, или замените его. 4. Если Вы подозреваете, что барабан чрезмерно изношен или стал овальным, измерьте его внутренний диаметр в нескольких местах, используя внутренний микрометр. Замеры должны быть выполнены на перпендикулярных друг к другу осях, чтобы определить овальность барабанов. Незначительную овальность можно устранить переточкой, если овальность чрезмерна, замените барабан.

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

УСТАНОВКА

1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие. 2. Убедитесь, что ограничитель рычага ручного тормоза стоит у края тормозной колодки. Нанесите на поворотную цапфу небольшое количество машинного масла и установите на нее распорную прокладку и барабан, стараясь не запачкать маслом колодки или трущуюся поверхность барабана. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора. 3. Повторите описанную выше процедуру на сборке второго заднего тормоза. 4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза. 5a. Поместите барабан в рабочее положение, затем установите шайбу (где применяется) и новую гайку ступицы. 5b. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 6. В заключение, установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.

МОДЕЛИ SCENIC

Перед обслуживанием барабанных тормозных механизмов

Renault Logan с двигателем 1.6 Вначале следует разобраться с тем, какая у вас установлена тормозная система.

Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.

Renault Logan с двигателем 1.4

Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.

Оригинальный подшипник: FC40570S06

Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.

Как снять задний барабан на Рено Логан: секреты выполнения работы

Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.

Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.

Чтобы снять барабан на Рено, действуйте так:

• Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
• Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
• Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
• Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.

Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз (колеса не должны быть блокированы). Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).

• Демонтируйте барабан тормоза с подшипником.
• Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

• Меняйте барабан попарно, то есть слева и справа вместе.
• Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.

Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.

По аналогичному принципу производите снятие барабана справа.

Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.

• Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
• Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр. При этом не двигайте машину, ведь так вы повредите подшипник.
• Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
• Ставьте защитный кожух на ступицу и возвращайте колесо. Если был колпак, ставьте на место и его.
• Убедитесь в легкости вращения колес.

Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.

Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.

Материалы: http://proremontreno.ru/logan/tormoznaya-sistema/zadnij-baraban.html

Обслуживание задних барабанов Renault Logan 1

Задний барабан Рено Логан необходимо снять в том случае, если он сам повредился или требуется замена тормозного барабанного механизма целиком, вместе с цилиндрами, колодками. Или же для общей проверки тормозной системы. Как выполняется снятие этой детали, будет пояснено далее.

Перед обслуживанием барабанных тормозных механизмов

Вначале следует разобраться с тем, какая у вас установлена тормозная система.

Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.

Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.

Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.

Необходимые инструменты

Далее следует заняться подготовкой инструментария. Для Рено Логана потребуются:

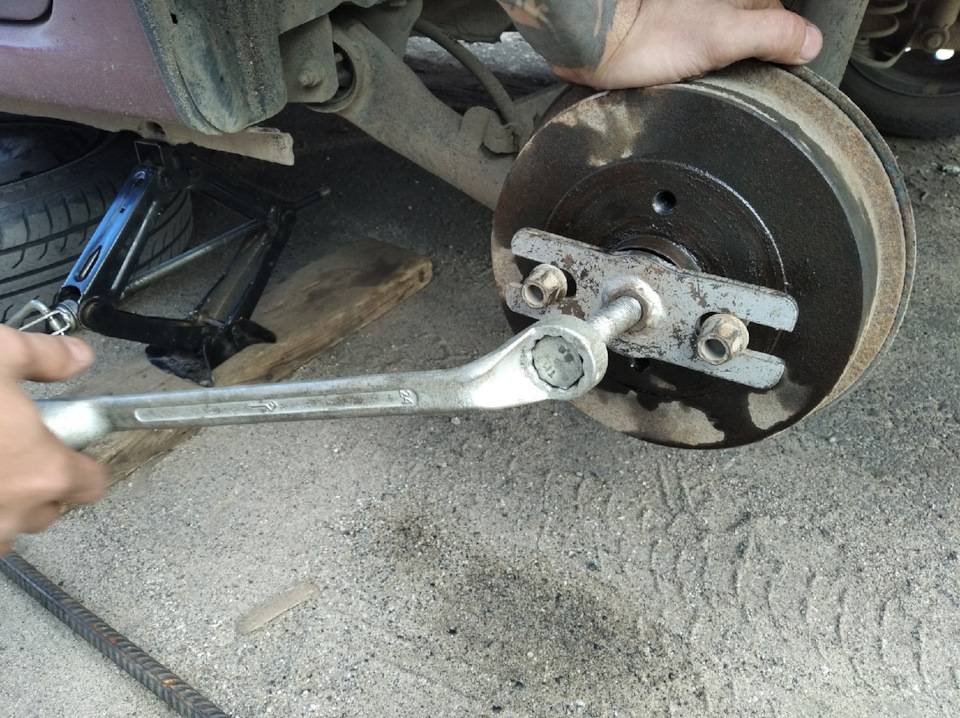

инструмент для снятия заднего барабанного узла (наличие съемника важно); набор ключей, чтобы снять колеса; плоская отвертка; торцевая головка «на 30». Не лишними могут оказаться:. Не лишними могут оказаться:

Не лишними могут оказаться:

• длинно-и плоскогубцы;
• штангенциркуль.

Как снять задний барабан Рено Логан?

Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:

• Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
• После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).

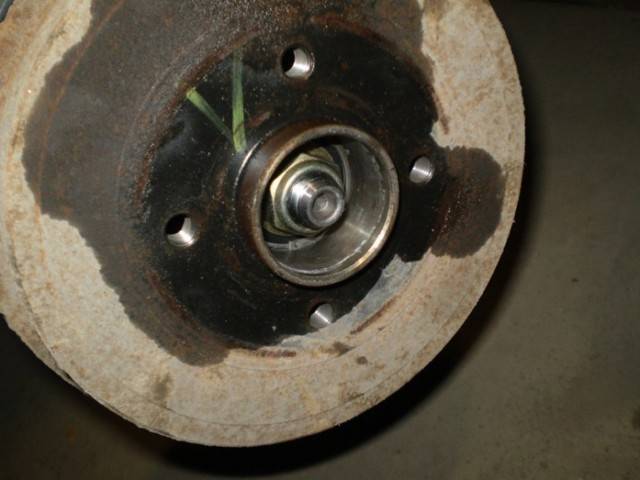

• Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40.

Без съемника

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

• После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.

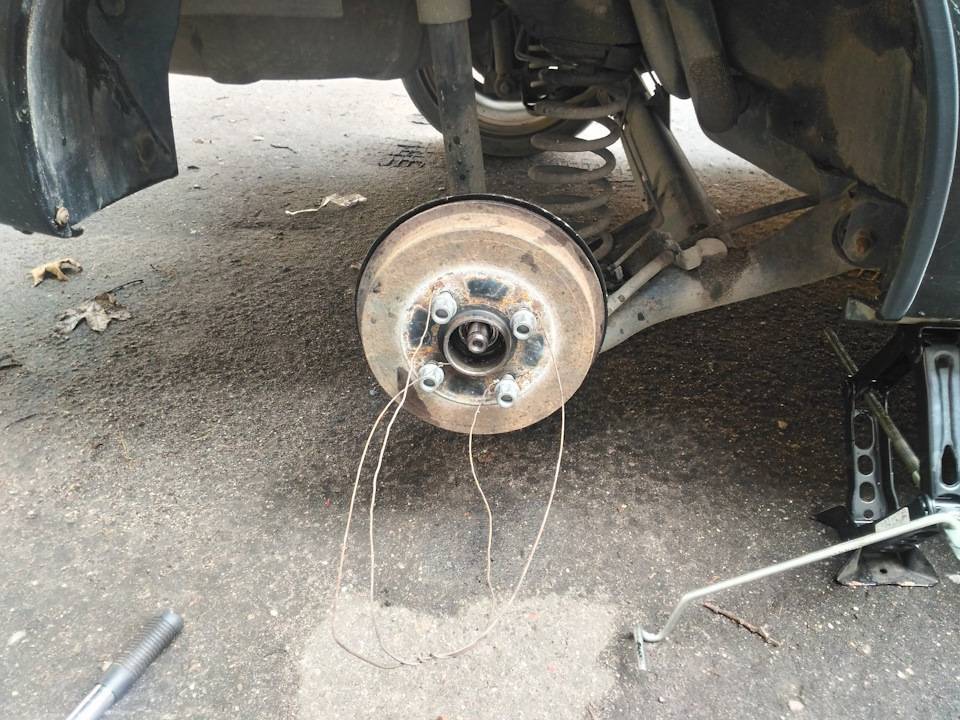

• В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
• В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
• Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
• После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.

В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.

Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения. И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.

Теперь понятно, как выполнить снятие заднего тормозного барабана с Рено Логана. Оказывается, не так уж трудно выполнить эту процедуру даже без съемника. По завершении работы требуется проверить ручник Logan. Для этого его требуется запустить и удостовериться в должном качестве работы.

Тормозная система Renault Logan 2

Основные данные для контроля, регулировки и обслуживания
Двигатель	1,6 8V (К7М)	1,6 16V (К4М)
Тип тормозной жидкости	DOT-4
Передний тормозной диск
номинальная толщина,мм	12	22
минимально допустимая толщина, мм	10,6	19,8
максимально допустимое биение, мм	0.07	0.07
Минимально допустимая толщина фрикционной накладки передней тормозной колодки, мм	1.5
Тормозной барабан:
номинальный диаметр, мм	203,2
максимально допустимый диаметр, мм	204,45
Минимально допустимая толщина фрикционной накладки задней тормозной колодки, мм	1.5
Номинальное количество щелчков рычага стояночного тормоза	5-7

Моменты затяжки резьбовых соединений
Болт крепления колеса	105
Болт крепления суппорта к направляющему пальцу	34
Болт крепления скобы суппорта переднего тормозного механизма	105
Винт крепления тормозного диска	14
Наконечник переднего тормозного шланга	17
Гайка крепления тормозного барабана (гайка задней ступицы)	175
Болты крепления рабочего цилиндра заднего барабанного тормозного механизма	14
Гайка крепления главного тормозного цилиндра	21
Гайка крепления вакуумного усилителя	21
Штуцер тормозной трубки	14
Прокачной штуцер	6
Гайка крепления рыча(а привода стояночного тормоза	21

Автомобиль оборудован двумя тормозными системами — рабочей и стояночной. Рабочая тормозная система предназначена для снижения скорости движения автомобиля вплоть до полной остановки и кратковременного удержания автомобиля в неподвижном состоянии.

Стояночная тормозная система предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.

Рабочая тормозная система — двухконтурная с гидравлическим приводом, состоит из главного тормозного цилиндра с вакуумным усилителем, четырех тормозных механизмов, тормозных трубопроводов и шлангов. Один контур включает в себя тормозные механизмы правого заднего и левого переднего колес, второй — левого заднего и правого переднего (диагональное разделение). При выходе из строя одного из контуров, второй контур, хоть и с меньшей эффективностью, обеспечит остановку автомобиля. Замена тормозной жидкости см. Замена главного тормозного цилиндра см.

Автомобиль оборудован антиблокировочной системой тормозов (ABS), предотвращающей блокировку колес при резком торможении и торможении на скользком покрытии. В системе ABS применяются четыре датчика скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены заодно с подшипниками ступиц, задних колес установлены на тормозных барабанах. Исполнительный элемент ABS — гидроблок, который установлен в гидроприводе рабочей тормозной системы между главным и рабочими тормозными цилиндрами. Замена датчиков ABS см.

Тормозные механизмы передних колес — дисковые вентилируемые, механизмы задних колес — барабанные. Замена передних тормозных колодок см. Замена передних тормозных дисков см. Замена переднего тормозного суппорта см. Замена тормозных барабанов см. Замена задних тормозных колодок см. Замена заднего тормозного цилиндра см.

Для уменьшения усилия, прикладываемого водителем к педали тормоза, в приводе тормозной системы установлен вакуумный усилитель, работающий за счет разрежения, образующегося во впускном трубопроводе работающего двигателя. Замена вакуумного усилителя тормозов см.

На корпусе главного тормозного цилиндра установлен бачок с тормозной жидкостью. В бачке размещен датчик недостаточного уровня тормозной жидкости. При опасном падении уровня жидкости в бачке, датчик подает сигнал на включение контрольной лампы недостаточного уровня тормозной жидкости на щитке приборов. Замена датчика тормозной жидкости см.

Привод стояночной тормозной системы осуществляется тросами на тормозные механизмы задних колес. При правильной эксплуатации стояночная тормозная система не требует обслуживания. Однако иногда может возникнуть необходимость регулировки привода (см. ). Замена троса ручника на Renault Logan 2 см.

Особенности эксплуатации новых колодок

Новые колодки должны пройти притирку. После замены избегайте резкого торможения на первых 100 км. пробега. Новые накладки сначала полностью не прилегают к поверхности диска, из-за этого эффективность тормозов ниже, чем обычно, и тормозной путь увеличивается

Соблюдайте осторожность на дороге и следите за дистанцией

В конце совет от автолюбителей со стажем. Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.

Обслуживание и ремонт

10.6 Снятие, осмотр и установка барабанов задних тормозных механизмов

Снятие, осмотр и установка барабанов задних тормозных механизмов

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

СНЯТИЕ

1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 2. Используя молоток и большую плоскую отвертку, аккуратно отожмите крышку, расположенную в центре тормозного барабана (обратитесь к сопроводительной иллюстрации). 3. Используя головку и длинный стержень, ослабьте и снимите гайку ступицы заднего колеса. Выбросите гайку — она подлежит замене. 4. Снимите сборку тормозного барабана и подшипников ступицы с поворотной цапфы вручную. Если сделать этого не удается, или подшипники туго сидят на поворотной цапфе, или барабан подтормаживается тормозными колодками. В первом случае постучите по периферии барабана киянкой или используйте универсальный съемник, прикрепив его к барабану болтами колеса. Во втором случае действуйте следующим образом. 5. Сначала убедитесь, что ручной тормоз полностью выпущен. Работая под автомобилем, заблокируйте приводящую тягу ручного тормоза, ослабьте контргайку регулятора тросика и отверните регулировочную гайку уравнителя (обратитесь к Главе Техническое обслуживание). Заметьте, что на некоторых моделях, чтобы получить доступ к регулировочной гайке, необходимо сначала отвернуть крепежные гайки и опустить теплоизоляционный щит выпускной системы. 6a. Вставьте отвертку через одно из отверстий под болт колеса в тормозном барабане, чтобы дотянуться до рабочего рычага ручного тормоза на ведомой тормозной колодке (обратитесь к иллюстрациям). 6b. Толкните рычаг, так чтобы колодки отошли от барабана насколько возможно. 6c. Снимите барабан и стяните распорную прокладку с поворотной цапфы.

МОДЕЛИ SCENIC

СНЯТИЕ

1. Барабан заднего тормоза снимается независимо от ступицы заднего колеса. 2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 3. Отверните два винта, крепящие барабан к ступице заднего колеса, и снимите барабан. Если сделать это не удается из-за подтормаживания тормозных колодок, выполните процедуру, описанную в параграфах 5 и 6 выше.

ВСЕ МОДЕЛИ

ОСМОТР

1. Аккуратно снимите с барабана пыль, образовавшуюся в результате износа колодок, стараясь не вдохнуть ее, поскольку это вредно для здоровья. 2. Очистите внешнюю сторону барабана и осмотрите ее на наличие повреждений и признаков износа; замените барабан, если необходимо. 3. Внимательно осмотрите внутреннюю поверхность барабана. Наличие неглубоких царапин на трущейся поверхности вполне допустимо, но если обнаружены глубокие бороздки, замените барабан. Обычно на внутреннем крае барабана образуется выступ, состоящий из смеси ржавчины и пыли, образовавшейся в результате износа колодок. Этот нарост необходимо соскоблить и отшлифовать обнажившуюся поверхность мелкой наждачной бумагой. Если перепад толщины образовался из-за износа трущейся поверхности, переточите барабан, учитывая указанное в Спецификациях предельное значение толщины, или замените его. 4. Если Вы подозреваете, что барабан чрезмерно изношен или стал овальным, измерьте его внутренний диаметр в нескольких местах, используя внутренний микрометр. Замеры должны быть выполнены на перпендикулярных друг к другу осях, чтобы определить овальность барабанов. Незначительную овальность можно устранить переточкой, если овальность чрезмерна, замените барабан.

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

УСТАНОВКА

1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие. 2. Убедитесь, что ограничитель рычага ручного тормоза стоит у края тормозной колодки. Нанесите на поворотную цапфу небольшое количество машинного масла и установите на нее распорную прокладку и барабан, стараясь не запачкать маслом колодки или трущуюся поверхность барабана. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора. 3. Повторите описанную выше процедуру на сборке второго заднего тормоза. 4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза. 5a. Поместите барабан в рабочее положение, затем установите шайбу (где применяется) и новую гайку ступицы. 5b. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 6. В заключение, установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.

МОДЕЛИ SCENIC

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

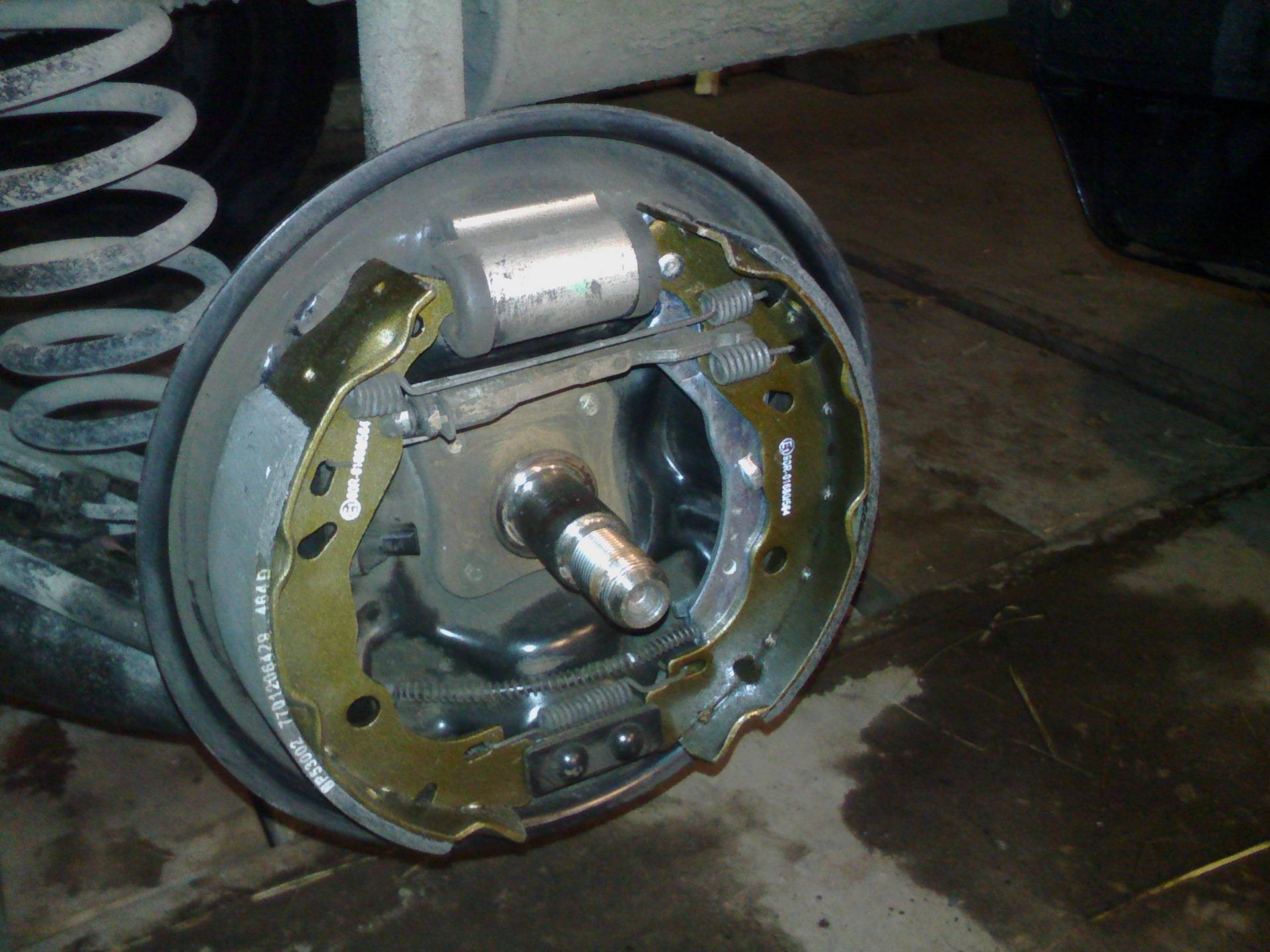

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.
