Снимаем задний тормозной барабан на рено логан без съёмника, как?

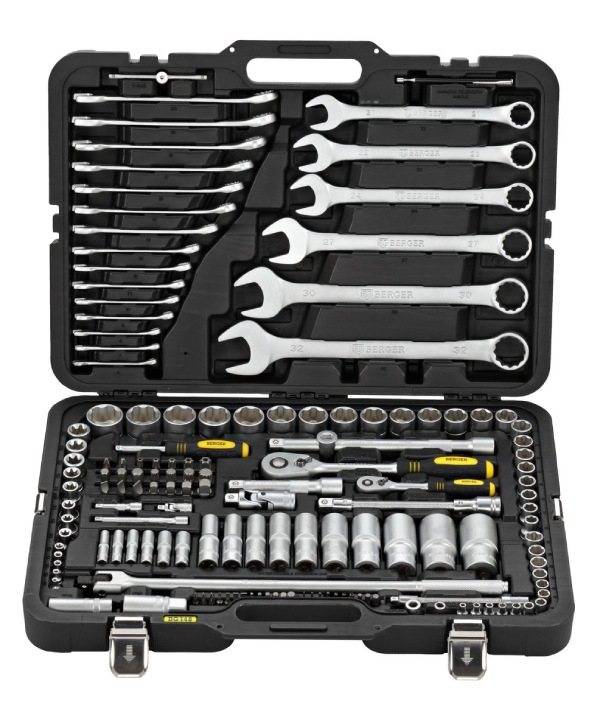

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

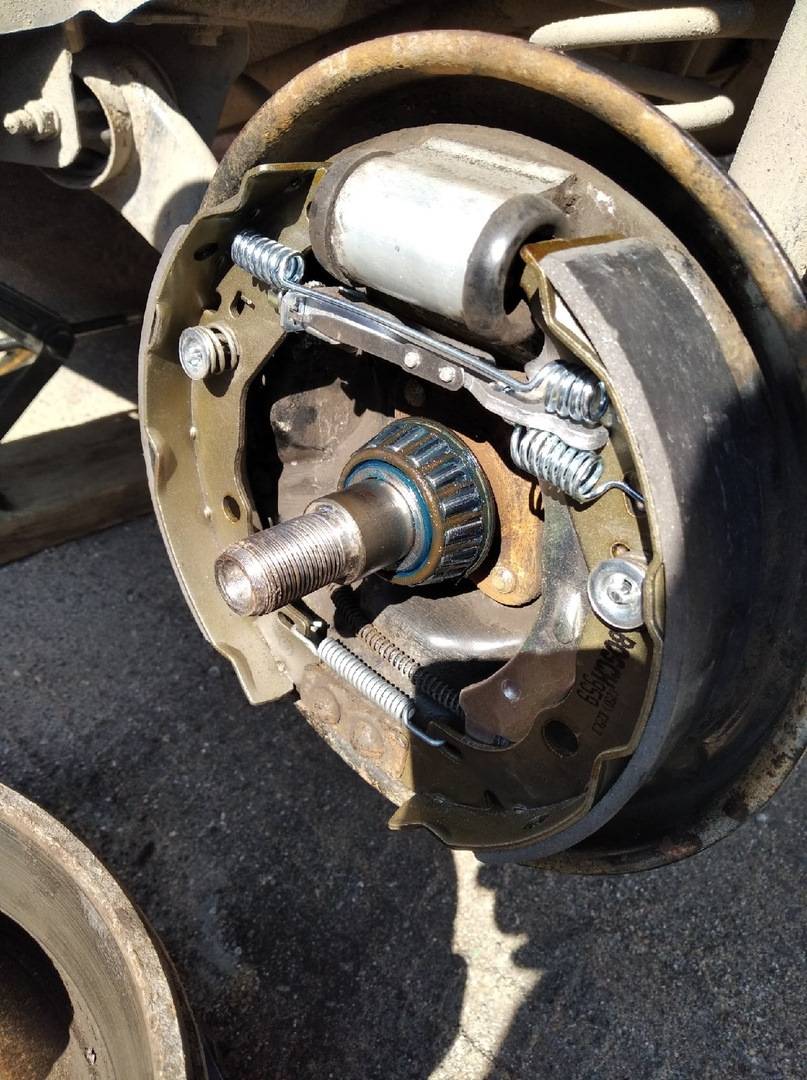

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

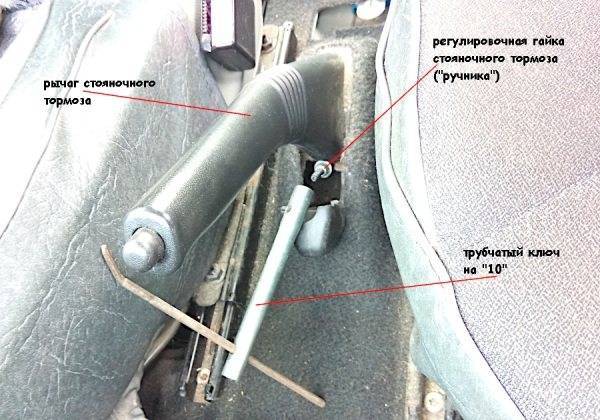

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Демонтаж тормозного барабана

Перед демонтажем барабана, если активирован ручник, необходимо снять автомобиль с ручного тормоза, чтобы тормозные колодки вернулись в исходное положение в барабане. После того как отпустили ручник, убеждаемся в том, что барабан стал свободно вращаться.

Попутно покрутив барабан, убеждаемся в том, что подшипник не шумит, барабан легко крутится, стало быть, подшипник находится в хорошем состоянии.

Затем приступаем к демонтажу барабана. Для работы будем использовать ударную отвёртку, с несколько скруглённым краем на её жале.

Вставляем конец отвёртки между барабаном и защитным щитком и пробуем его постепенно отводить от щита, прокручивая при этом барабан. Работаем аккуратно, чтобы не подломить края барабана, так как он легко может покрошиться от резкого усилия или удара. А также стараемся не разогнуть металлическую защиту.

Но также постукиваем молотком по барабану, чтобы он быстрее проснулся. Барабан начал шевелиться, но что-то его ещё держит и не даёт полностью сняться.

Берём толстую отвёртку и постепенно по миллиметру отводим барабан от щита, понемногу барабан сходит со своего места. Для центровки можно использовать две большие отверти, чтобы не создавался перекос при снятии барабана.

Вообще, правильно будет вначале ослабить трос ручника, и операция выполнится намного быстрее. Но я не стал ослабевать тросы и поэтому долго приходится демонтировать с помощью отвёртки.

Вдоволь «насладившись» подобным истязанием над своим автомобилем, всё же решил ослабить тросы ручного тормоза, так как накладки сопротивляясь, удерживают барабан.

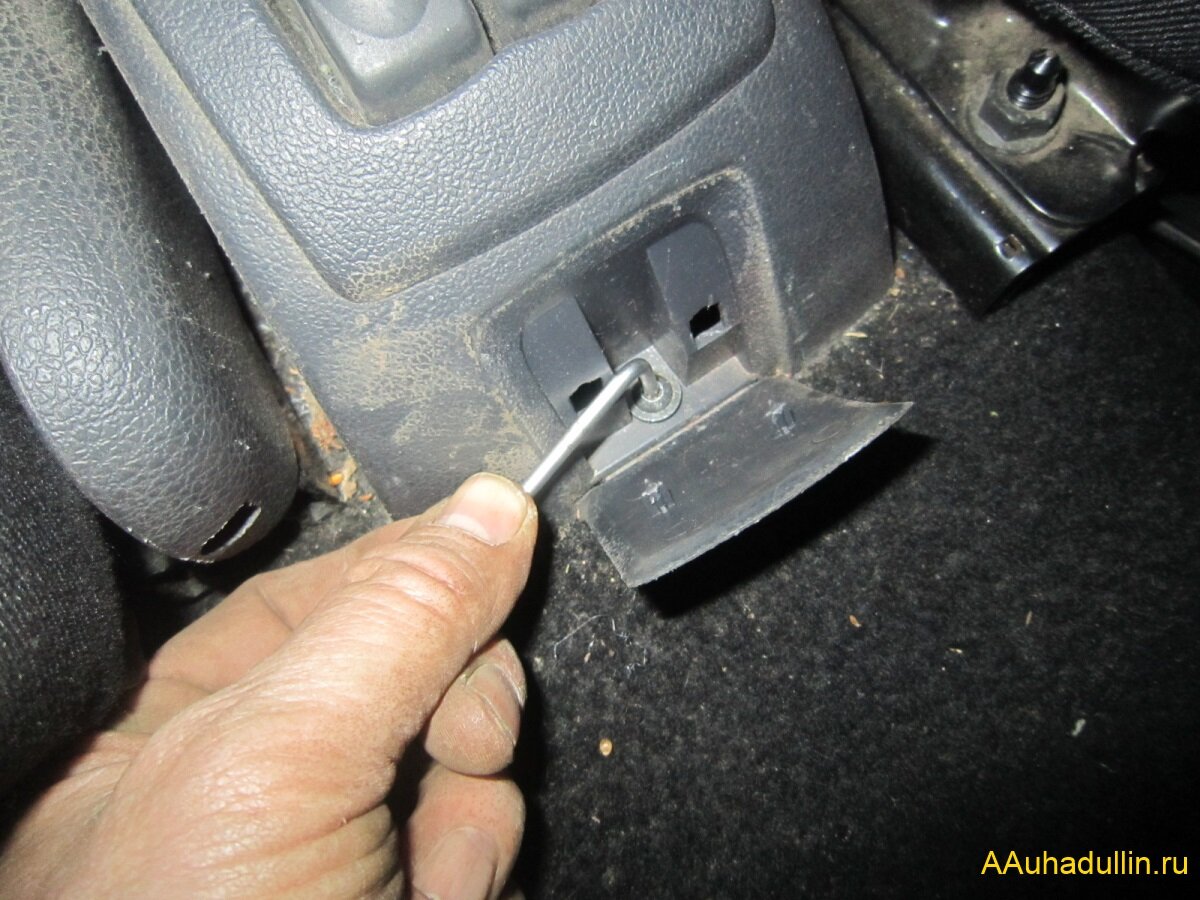

Ключом, вернее сказать, битой TORX «T15» откручиваем крепление защитной пластиковой крышки, чтобы добраться до регулировки тросов ручника.

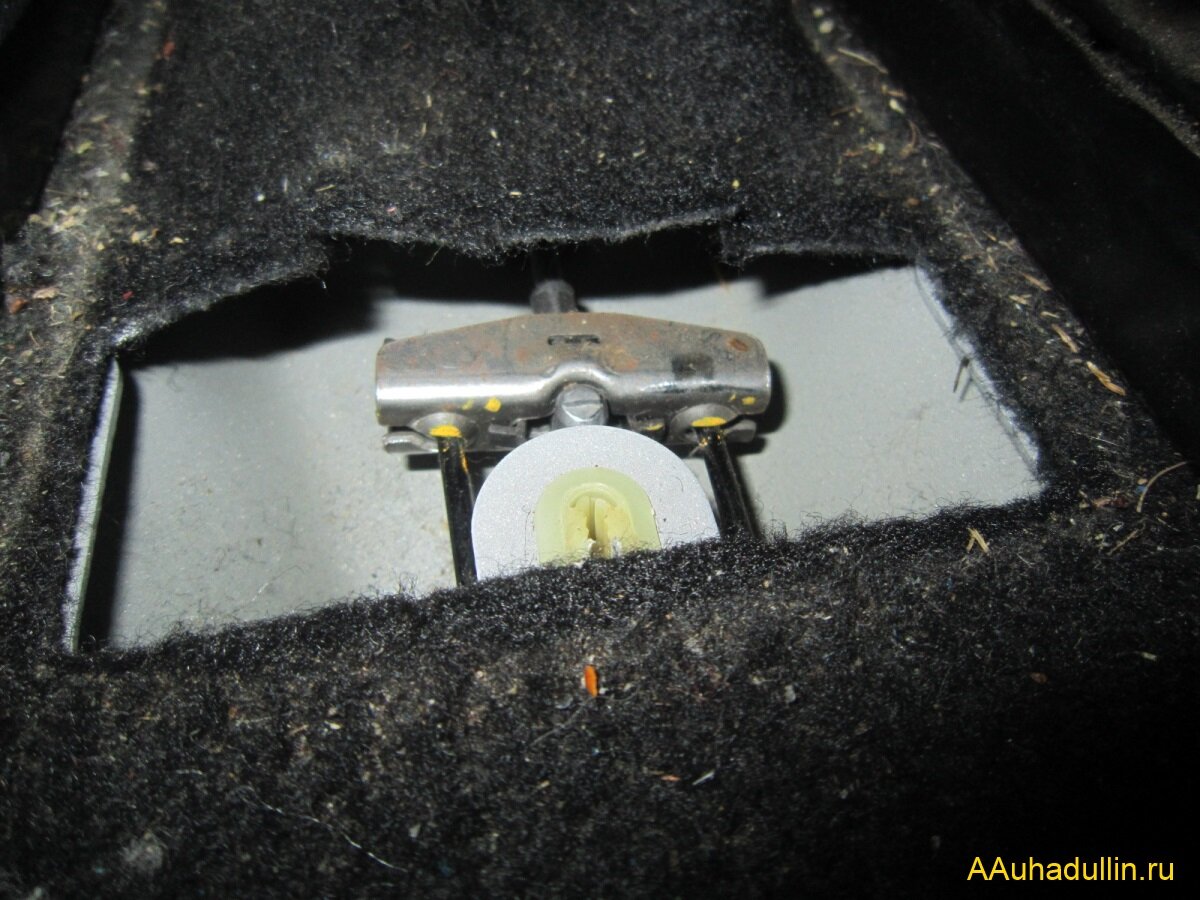

Добравшись до тросов, не нашёл регулировочной гайки и решил, что на этом автомобиле тросы не регулируются. Однако разобрав дальше кожух под ручкой переключения скоростей, нашёл всё же я регулировочную гайку, под торцевой трубчатый ключ на «10».

Сразу решил отпустить тросы с запасом, чтобы было легче снять тормозной барабан, а также установить новые колодки, если потребуется их замена.

Для окончательного снятия барабана решил использовать зубило, вставив его в щель между щитом и барабаном. Ударяя по зубилу молотком и прокручивая при этом барабан, расширил зазор на толщину указательного пальца.

Но, разъединился подшипник ступицы. В обратном порядке сборки мы его почистим, помоем соляркой, смажем и соберём, это не проблема.

Остается замерить толщину накладок тормозных колодок. Кстати, рабочий тормозной цилиндр сухой это значит, работает без проблем.

Очищаем пыль щёткой и приступаем к замерам. Визуально задние колодки уже требуют замены.

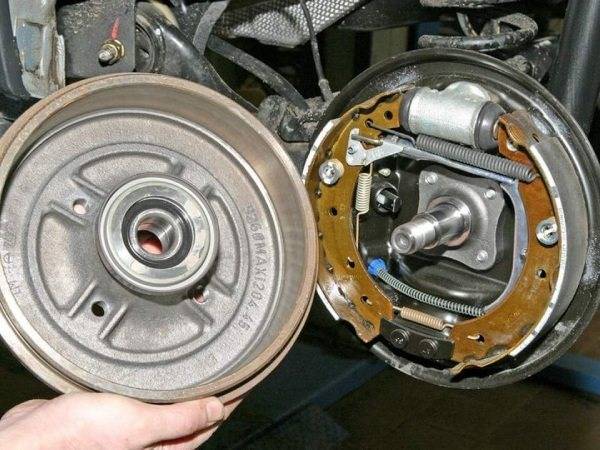

Диаметр тормозного барабана MAXI 204.45 мм. На барабане обозначен оттиск компании Рено, стало быть, это оригинальное изделие.

Как подтянуть ручник Рено Логан видео

На этом пока, заканчиваю редактировать статью. Продолжение следует.Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Как снять задний барабан Рено Логан?

Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:

Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате. После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть). Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40

Снимем колпак

После надо взять самый крупный вороток с головкой «на 30» и поворачивать по часовой Очень важно принять во внимание, что резьба левая. Когда гайка откручена, можно посредством съемника аккуратно убирать задний барабан

Когда гайка откручена, можно посредством съемника аккуратно убирать задний барабан.

Потребуется растормаживание задних колес. Для этого надо будет опустить рычаг ручника Это может быть необходимо, если деталь долго не снимали или на ней заметны повреждения от трения колодок

Важно не только опустить рычаг ручного тормоза, но ослабить тросы. Иначе колодки будут мешаться, барабан уже не снимем

Снимаем барабан

Без съемника

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

• После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
• В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
• В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
• Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
• После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.

Регулируем ручник В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.

Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения. И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.

Обслуживание задних барабанов Renault Logan 1

Задний барабан Рено Логан необходимо снять в том случае, если он сам повредился или требуется замена тормозного барабанного механизма целиком, вместе с цилиндрами, колодками. Или же для общей проверки тормозной системы. Как выполняется снятие этой детали, будет пояснено далее.

Перед обслуживанием барабанных тормозных механизмов

Вначале следует разобраться с тем, какая у вас установлена тормозная система.

Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.

Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.

Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.

Необходимые инструменты

Далее следует заняться подготовкой инструментария. Для Рено Логана потребуются:

инструмент для снятия заднего барабанного узла (наличие съемника важно); набор ключей, чтобы снять колеса; плоская отвертка; торцевая головка «на 30». Не лишними могут оказаться:. Не лишними могут оказаться:

Не лишними могут оказаться:

• длинно-и плоскогубцы;
• штангенциркуль.

Как снять задний барабан Рено Логан?

Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:

• Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
• После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).
• Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40.

Без съемника

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

• После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
• В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
• В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
• Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
• После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.

В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.

Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.

Теперь понятно, как выполнить снятие заднего тормозного барабана с Рено Логана. Оказывается, не так уж трудно выполнить эту процедуру даже без съемника. По завершении работы требуется проверить ручник Logan. Для этого его требуется запустить и удостовериться в должном качестве работы.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Обслуживание и ремонт

10.6 Снятие, осмотр и установка барабанов задних тормозных механизмов

Снятие, осмотр и установка барабанов задних тормозных механизмов

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

СНЯТИЕ

1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 2. Используя молоток и большую плоскую отвертку, аккуратно отожмите крышку, расположенную в центре тормозного барабана (обратитесь к сопроводительной иллюстрации). 3. Используя головку и длинный стержень, ослабьте и снимите гайку ступицы заднего колеса. Выбросите гайку — она подлежит замене. 4. Снимите сборку тормозного барабана и подшипников ступицы с поворотной цапфы вручную. Если сделать этого не удается, или подшипники туго сидят на поворотной цапфе, или барабан подтормаживается тормозными колодками. В первом случае постучите по периферии барабана киянкой или используйте универсальный съемник, прикрепив его к барабану болтами колеса. Во втором случае действуйте следующим образом. 5. Сначала убедитесь, что ручной тормоз полностью выпущен. Работая под автомобилем, заблокируйте приводящую тягу ручного тормоза, ослабьте контргайку регулятора тросика и отверните регулировочную гайку уравнителя (обратитесь к Главе Техническое обслуживание). Заметьте, что на некоторых моделях, чтобы получить доступ к регулировочной гайке, необходимо сначала отвернуть крепежные гайки и опустить теплоизоляционный щит выпускной системы. 6a. Вставьте отвертку через одно из отверстий под болт колеса в тормозном барабане, чтобы дотянуться до рабочего рычага ручного тормоза на ведомой тормозной колодке (обратитесь к иллюстрациям). 6b. Толкните рычаг, так чтобы колодки отошли от барабана насколько возможно. 6c. Снимите барабан и стяните распорную прокладку с поворотной цапфы.

МОДЕЛИ SCENIC

СНЯТИЕ

1. Барабан заднего тормоза снимается независимо от ступицы заднего колеса. 2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо. 3. Отверните два винта, крепящие барабан к ступице заднего колеса, и снимите барабан. Если сделать это не удается из-за подтормаживания тормозных колодок, выполните процедуру, описанную в параграфах 5 и 6 выше.

ВСЕ МОДЕЛИ

ОСМОТР

1. Аккуратно снимите с барабана пыль, образовавшуюся в результате износа колодок, стараясь не вдохнуть ее, поскольку это вредно для здоровья. 2. Очистите внешнюю сторону барабана и осмотрите ее на наличие повреждений и признаков износа; замените барабан, если необходимо. 3. Внимательно осмотрите внутреннюю поверхность барабана. Наличие неглубоких царапин на трущейся поверхности вполне допустимо, но если обнаружены глубокие бороздки, замените барабан. Обычно на внутреннем крае барабана образуется выступ, состоящий из смеси ржавчины и пыли, образовавшейся в результате износа колодок. Этот нарост необходимо соскоблить и отшлифовать обнажившуюся поверхность мелкой наждачной бумагой. Если перепад толщины образовался из-за износа трущейся поверхности, переточите барабан, учитывая указанное в Спецификациях предельное значение толщины, или замените его. 4. Если Вы подозреваете, что барабан чрезмерно изношен или стал овальным, измерьте его внутренний диаметр в нескольких местах, используя внутренний микрометр. Замеры должны быть выполнены на перпендикулярных друг к другу осях, чтобы определить овальность барабанов. Незначительную овальность можно устранить переточкой, если овальность чрезмерна, замените барабан.

ВСЕ МОДЕЛИ, КРОМЕ SCENIC

УСТАНОВКА

1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие. 2. Убедитесь, что ограничитель рычага ручного тормоза стоит у края тормозной колодки. Нанесите на поворотную цапфу небольшое количество машинного масла и установите на нее распорную прокладку и барабан, стараясь не запачкать маслом колодки или трущуюся поверхность барабана. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора. 3. Повторите описанную выше процедуру на сборке второго заднего тормоза. 4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза. 5a. Поместите барабан в рабочее положение, затем установите шайбу (где применяется) и новую гайку ступицы. 5b. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы. 6. В заключение, установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.

МОДЕЛИ SCENIC

Какие бывают поломки?

Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.

Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Тормозной барабан на Рено Логан следует снимать в случаях его износа либо повреждения, подмены тормозных цилиндров либо колодок, также для диагностики общего состояния тормозной системы.

Подготовительный этап

Для того, чтоб приступить конкретно к снятию, нужно провести несколько предварительных работ:

• Поставить автомобиль на ровненький участок земли.
• Включить 1-ю передачу.
• Поставить под фронтальные колёса противооткатные упоры.
• Отключить стояночный тормоз.
• Снять колесо.

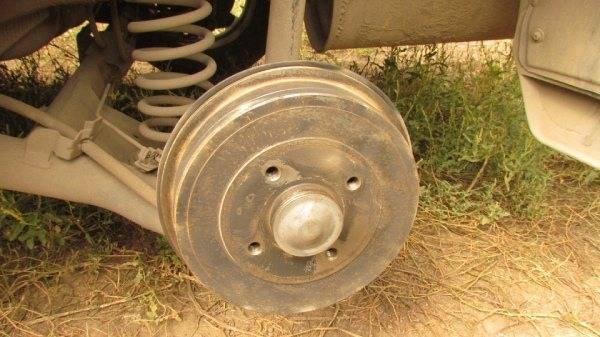

Снимаем колесо и лицезреем наш заржавелый тормозной барабан

Нам потребуется

После того как автомобиль подготовлен, нужно подобрать весь нужный инструмент:

Зависимо от поставленных вами задач, для выполнения работ может потребоваться так же:

• Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
• Штангенциркуль (для замера степени износа тормозного барабана).

Приступаем к работе

Когда всё будет приготовлено, можно приступать к работе.

1. При помощи плоской отвёртки необходимо поддеть и снять защитный колпачок ступицы.

Как снять тормозной барабан на рено логан.

как снять задний тормозной барабан в обыденных критериях, без съемника, используя средства находящиеся под рукой в гараже

Съемник заднего тормозного барабана своими руками Logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Установка тормозного барабана

Аналогичный порядок работ, проделываем с обратной стороны. Порядок сборки барабана происходит строго в оборотной последовательности.

После окончания работ нужно проверить регулировку ручного тормоза. Для этого включите ручник и поглядите качество его работы.

Как заменить задние тормозные колодки на рено логан с видео

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками

Также узнаем, что необходимо для самостоятельной замены

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

• появление скрипа и скрежета при резком торможении;
• наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
• отслоение фрикционной накладки от основы;
• стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

• автослесарный вороток,
• головка на 30,
• отвёртка,
• плоскогубцы,
• штангенциркуль,
• надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет.

Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой.

В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция

Замену проводим сначала на одном колесе, затем на втором.

1. Устанавливаем автомобиль на ровной площадке.
2. Опускаем рычаг стояночного тормоза вниз.
3. Ослабляем колёсные шпильки.
4. Снимаем отвёрткой защитный металлический колпачок.
5. Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
6. Снимаем колесо.
7. Откручиваем гайку на ступице и снимаем тормозной барабан.
8. Очищаем механизм заднего тормоза от грязи и пыли.
9. Снимаем плоскогубцами пружину и сам регулятор зазора.
10. Снимаем верхнюю пружинку, стягивающую колодки.
11. Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
12. Вынимаем планку-распорку с храповым механизмом.
13. Снимаем стягивающую пружинку снизу.
14. Отсоединяем трос ручника от колодки.
15. Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
16. Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
17. Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
18. Затягиваем гайку на подшипнике ступицы.
19. Устанавливаем колесо.
20. Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!
