Как на лада веста заменить задние тормнозные барабаны

Ход работ

Для правого и левого колеса алгоритм действий одинаков. Прежде чем приступать к самостоятельной замене задних тормозных колодок Лада Веста, необходимо загнать машину на эстакаду, после чего снять седан со стояночного тормоза.

Далее снимается заднее колесо, а под автомобиль нужно поставить упор.

Чтобы демонтировать барабан, колодки предварительно нужно свести. Это делается обычной отверткой – она вставляется в резьбовые отверстия в самом барабане, и ею вращается специальная храповая гайка авторегулировки зазора между поверхностью тормозного барабана и колодок. Это позволит укоротить планку (распорную).

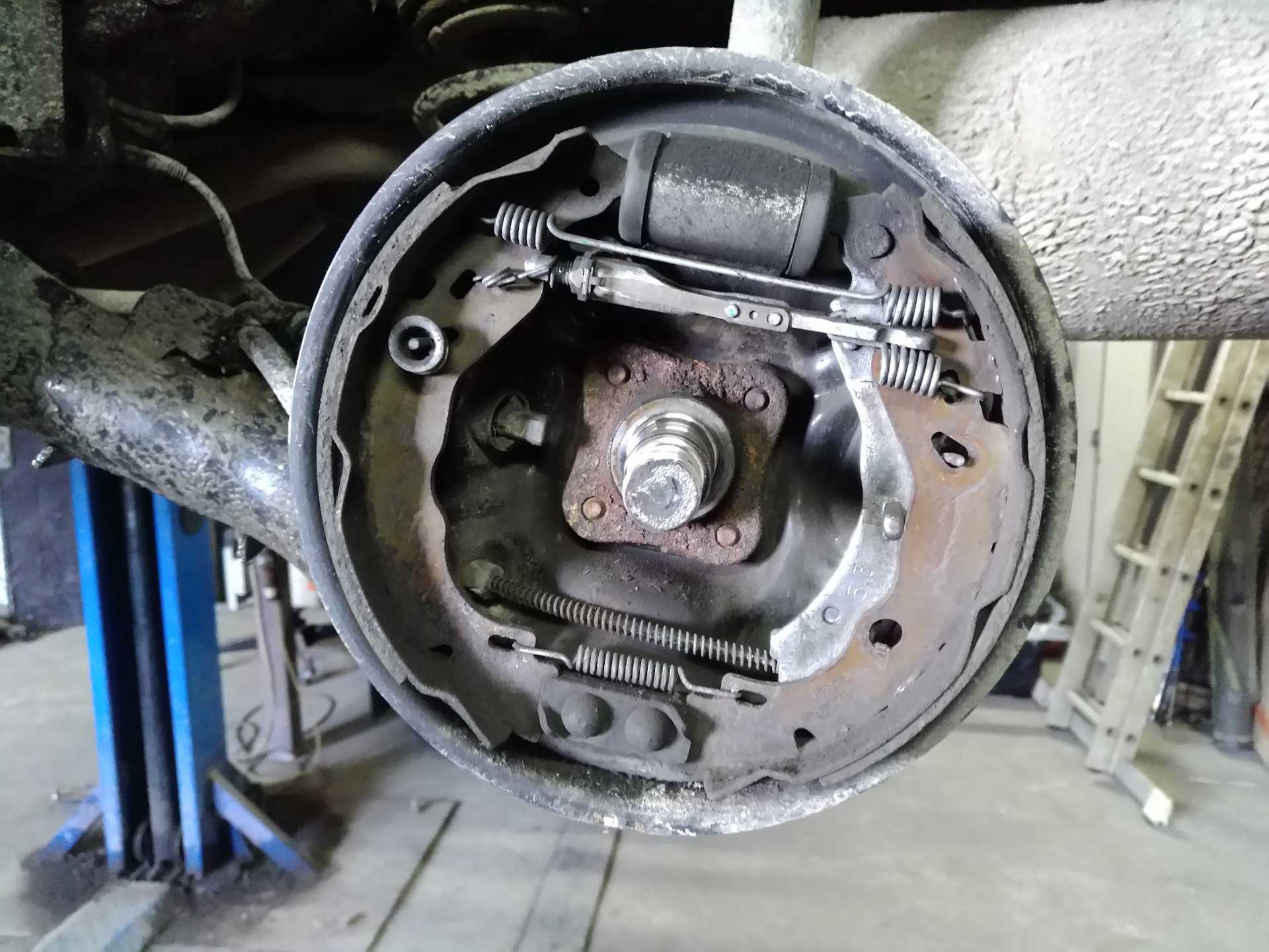

Ниже на фото продемонстрирован весь механизм при условии снятого барабана. Гайка вращается отверткой вверх, в направлении, указанном красной стрелкой.

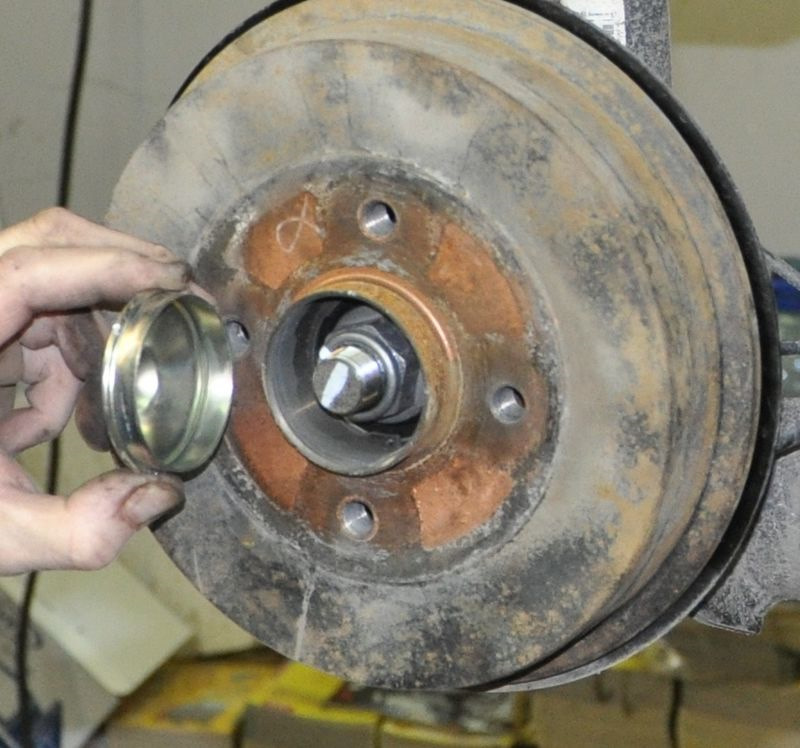

Когда это сделано, требуется снять колпак подшипника барабана. Он сидит довольно плотно, а потому для работы используется зубило и молоток.

После того, как колпак снят, откроется доступ к гайке подшипника ступицы, которую нужно открутить, применив вороток и головку на 30.

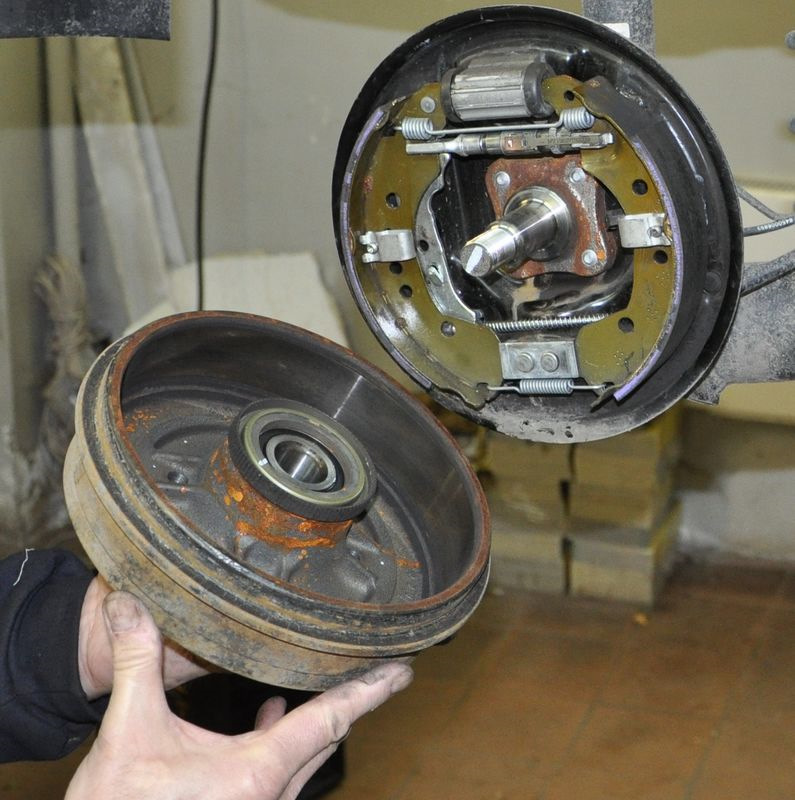

Открутив гайку, нужно снять тормозной барабан (он демонтируется вместе с подшипником).

При снятом барабане работать необходимо аккуратно, чтобы не зацепить датчик системы ABS, отмеченный на рисунке красной стрелкой.

С помощью отвертки поддевается и снимается пружина (прижимная) задней колодки, а также опорная стойка. Таким же образом демонтируется опорная стойка второй колодки.

Затем требуется вывести из зацепления с тормозной колодкой крюк стяжной пружины (нижней), после чего снимается и сама пружина.

Следующий шаг – отвести подсборку колодок (задних) от тормозного щита

Работать нужно осторожно, так как сохраняется риск повредить манжет тормозного цилиндра

Таким же образом снимается верхняя стяжная пружина.

Когда это сделано, можно снимать распорную планку, а после и переднюю колодку. От задней колодки требуется предварительно отсоединить наконечник тросика ручника, после чего ее тоже снять.

Сам механизм авторегулировки зазора между задними тормозными колодками Лада Веста представляет собой распорную планку (составную).

Во время нажатия на педаль тормоза, колодки расходятся в стороны и прижимаются к поверхности барабана. Это происходит за счет работы поршней колесного цилиндра. Что касается выступа рычага, то он передвигается в проеме между зубцами гайки (храповой).

По мере износа колодок, гайка проворачивается на 1 зубец под воздействием регулятора. Это удлиняет планку (распорную) и подвигает колодки ближе к поверхности тормозного барабана. Благодаря данному комплексу не требуется производить регулировку ручника.

Сама распорная планка обладает непростой конструкцией, а потому в случае появления на ней ржавчины или же при повреждении, рекомендуется поставить новую деталь. В случае нормального состояния, планку лучше промыть и смазать пластичным составом.

Перед тем, как начинать сборку, требуется максимально уменьшить длину планки, для чего вкрутить ее тыльный наконечник.

Установка задних тормозных колодок Лада Веста осуществляется в обратной последовательности.

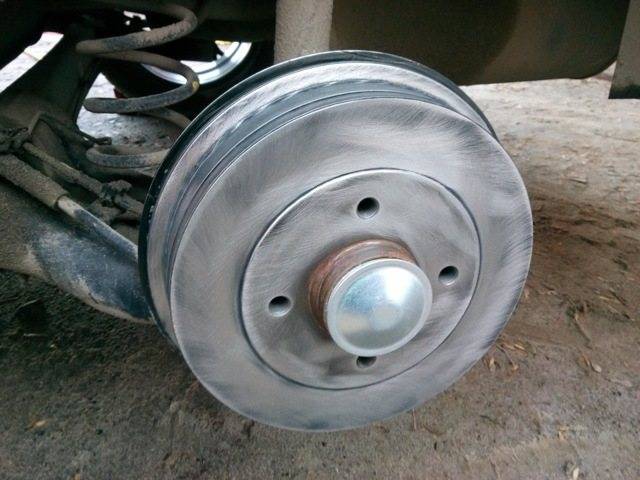

Прежде чем ставить тормозной барабан, его рабочая зона должна быть тщательно очищена с помощью металлической щетки. Но при работе необходимо быть предельно аккуратным, чтобы не зацепить задающее кольцо ABS.

Барабан фиксируется гайкой подшипника ступицы, которую нужно затянуть с усилием в 175 Нм. Также настоятельно рекомендуется поставить контргайку, особенно это актуально для левого колеса.

Самостоятельная замена задних тормозных колодок Лада Веста на втором колесе проводится таким же образом.

Когда работы завершены, требуется проинспектировать уровень тормозной жидкости в бачке. Если он недостаточен – долить жидкость.

Для регулировки тормозных колодок, нужно несколько раз надавить на педаль тормоза. Затем, нажав на педаль, поднять и опустить ручник, при этом, необходимо держать кнопку на ручнике постоянно нажатой. В это время от задних колес станут доноситься негромкие щелчки в процессе функционирования механизма авторегулировки. Ручник требуется поднимать и опускать, пока они не перестанут доноситься.

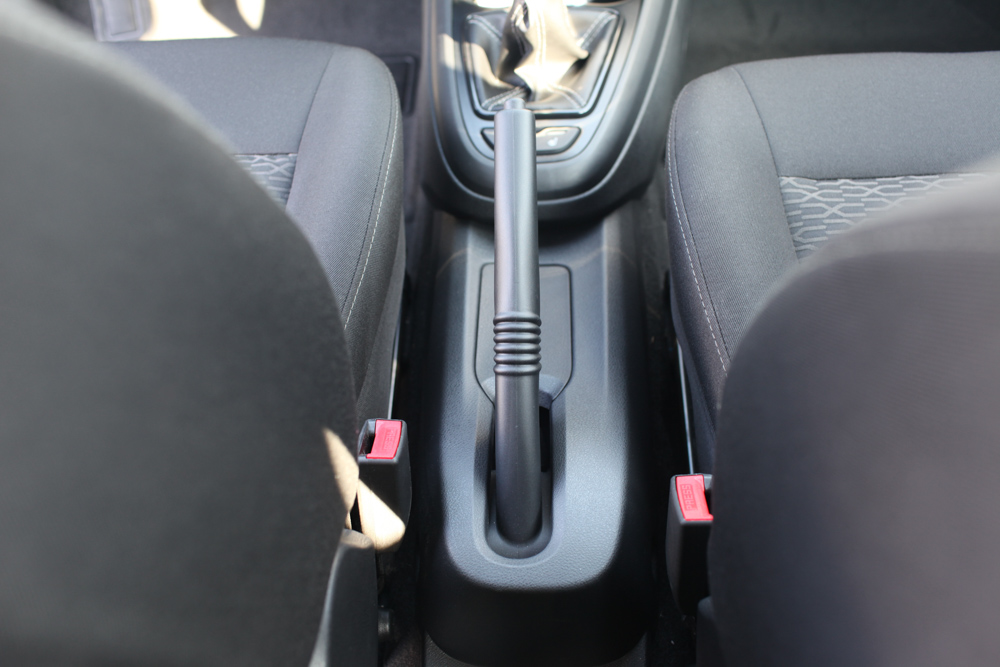

Если возникнет необходимость, можно дополнительно отрегулировать и ручной тормоз, что делается ключиком на 10 – под рычагом располагается гайка, которую и следует подкручивать.

На этом самостоятельная замена задних тормозных колодок Лада Веста завершена.

Как подобрать барабан

При подборе тормозных барабанов необходимо учитывать специфику конкретной модели автомобиля. Подобные системы устанавливаются на Лада Веста с двигателем объемом 1.6 л. Однако некоторые комплектации предполагают оснащение дисковыми тормозами (с мотором 1.8 л).

Лучшим способом подбора запчастей будет использование конкретного VIN-кода. Этот уникальный номер позволит избежать множества ошибки и легко найти запчасть, точно соответствующую конкретной модели.

На рынке широко представлены заранее разработанные ремкомплекты для восстановления тормозных барабанов. Причем они могут иметь кольцо ABS, или не иметь

Также стоит обратить внимание на наличие или отсутствие подшипника

Определиться с оптимальным набором запчастей надо во время осмотра транспортного средства. Так удастся предотвратить лишние затраты на ненужные элементы. При рассмотрении кольца ABS стоит учесть, что тормозные барабаны Лада Веста могут работать только с оригинальными элементами. Аналоги с другим набором зубьев попросту не способны обеспечить работоспособность системы.

Традиционно, лучшим выбором являются оригинальные запчасти. Но при желании можно отыскать по артикулу подходящие аналоги от сторонних производителей. Специалисты рекомендуют рассматривать решения от отечественных и итальянских компаний. Различия в цене между ними небольшие. Стоимость запчастей чаще всего зависит не столько от производителя, сколько от сроков поставки.

Диагностика износа барабана на Лада Веста

Непосредственной замене деталей тормозной системы предшествует диагностика всех узлов с выявлением неисправности. Все элементы тормозов, включая барабаны, осматриваются в ходе общего технического осмотра автомобиля и требуют регулярного внимания. Нередко в ходе подобного осмотра проблему удается выявить на ранней стадии еще до появлений серьезных симптомов. Гораздо серьезнее, если неполадка стала влиять на эффективность торможения и управления автомобилем в целом.

Для проверки тормозной системы используется специализированный стенд, на котором колеса разгоняются до определенной скорости, а затем останавливаются при помощи тормозов. Встроенные в стенд приборы позволят зафиксировать то усилие, которое создавалось барабанами. Полученную информацию анализирует специалист, который сможет сделать вывод об исправности узла. На этом же этапе водителю предоставляются рекомендации по техническому обслуживанию машины.

Помимо диагностики, также активно применяют процедуру дефектации. Она включает в себя тщательную проверку конкретной детали с выявлением дефектов и формулировкой вывода о необходимости замены.

Стоит отметить, что наличие системы ABS может помешать эффективной диагностике, так как она не дает колесу скользить по поверхности при полной остановке.

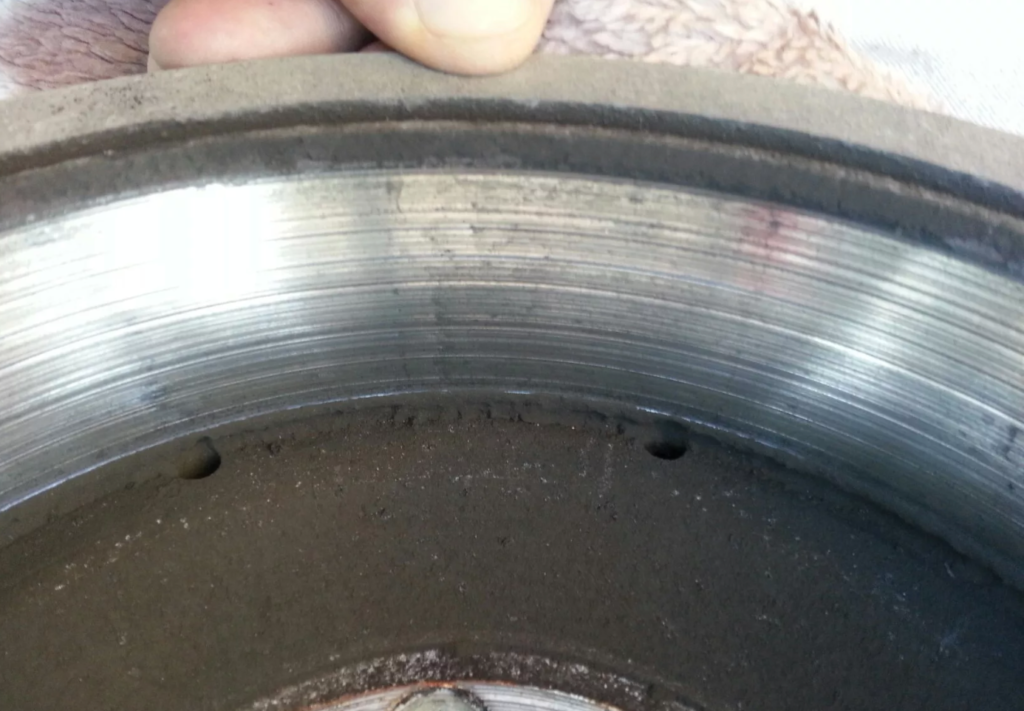

Очень ярко указывают на дефекты тормозных барабанов различные неровности при заднем ходе. Могут возникать рывки, пропуски. Подобные симптомы указывают на деформацию одной из поверхностей барабана.

Использование ручного тормоза помогает подтвердить диагноз и удостовериться в наличии серьезной проблемы. Эта система воздействует только на задние колеса, так что появление скрипов, стуков или лязгов указывает на поломку в конкретном узле.

Нередко водители во время торможения слышат специфический скрежет, создаваемый из-за трения металлических деталей друг об друга. Обычно посторонние звуки появляются при серьезном износе тормозной колодки или ее полном обрыве. Эту неисправность лучше выявить как можно раньше, поскольку она приводит к ускоренному износу тормозных барабанов.

К признакам неисправности тормозного барабана также относят следующее:

• высокая температура барабана, связанная с трением деталей;
• нагрев и ослабление колесных болтов;
• увеличение хода стояночного тормоза.

Последняя проблема указывает на общий износ всех деталей тормозной системы, однако в частности является индикатором проблем с барабаном.

🚘 Замена задних тормозных колодок Лада Веста своими руками: фото

Первый и самый важный элемент безопасности автомобиля – тормозная система, поэтому её периодическая диагностика и замена расходных материалов являются обязательным условием при техническом обслуживании. В роли основного  и часто заменяемого расходного материала выступают тормозные колодки. О них мы сегодня и расскажем. А если быть точнее — о том, как заменить задние тормозные колодки на автомобиле Lada Vesta.

Для начала поближе познакомимся с устройством системы торможения задних колёс. На задней оси Лада Веста установлена тормозная система барабанного типа. После нажатия на педаль тормоза, тормозная жидкость посредством главного тормозного цилиндра и трубок приводит в движение поршни, которые в свою очередь раздвигают колодки в разные стороны и надавливают на барабан

Износ тормозных колодок может привести к перегреву барабана и заклиниванию колеса, поэтому так важно производить своевременную замену

Признаки износа тормозных колодок

Для точного понимания степени износа тормозных колодок, необходимо производить их периодическую диагностику. Диагностика занимает не более часа времени – необходимо попросту снять колёса и барабаны, и визуально оценить состояние фрикционных накладок. Заодно убедитесь в отсутствии трещин и излишнего износа барабана, диаметр внутренней части которого должен составлять менее 204,45 мм. Если диаметр окажется больше – барабаны также подлежат замене.

Если вы всё же пропустили момент износа, то при торможении со стороны задних колёс будет доноситься неприятный скрежет – это «встреча» двух металлических поверхностей – барабана и стёртых колодок. Эксплуатировать автомобиль в таком случае категорически запрещено, ведь одно из колёс в определённый момент может попросту заклинить. В лучшем случае вам придётся менять не только колодки, но и барабаны.

Замена тормозных колодок на Лада Веста

Для замены колодок вам понадобится не более 2 часов времени и следующий набор инструментов – отвертка, молоток, пассатижи и торцовый ключ на 36 мм. Выполните следующие действия:

• Поднимите домкратом заднюю часть автомобиля и снимите колесо
• Ослабьте стояночный тормоз, убедившись в устойчивости автомобиля
• Извлеките колпачок ступицы при помощи отвертки и молотка

Открутите гайку ступицы ключом на 36 мм

Демонтируйте тормозной барабан

• Подожмите отверткой и снимите с рычага колодки трос привода
• Отсоедините от колодок стягивающие пружины

• Извлеките пружинную скобу с помощью пассатижей
• Аналогично снимите опору второй колодки

Достаньте распорную планку и переднюю тормозную колодку

• Извлеките заднюю тормозную колодку из барабана
• Отсоедините наконечник троса стояночного тормоза от рычага задней колодки

Спасибо за подписку!

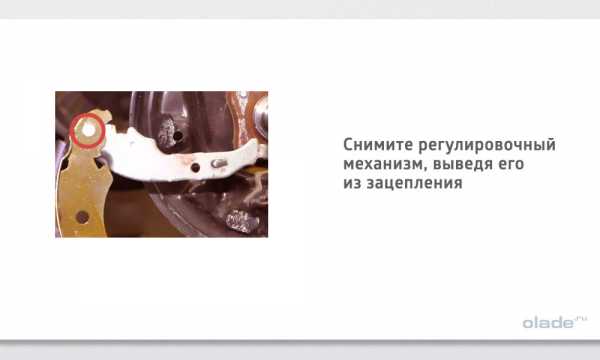

Снимите регулировочный механизм, выведя его из зацепления

При сборке, хорошо прочистите узел и смажьте поверхность барабана специальной смазкой для тормозных механизмов.

Рекомендации

Напоследок дадим несколько рекомендаций по данной теме

И первое, что важно понимать – замена колодок должна производиться сразу на всей оси (4 колодки на двух колёсах). Крайне не рекомендуется выполнять замену колодок только для одного колеса — это может привести к неравномерности торможения

Во-вторых, не забывайте проводить своевременную диагностику – так вы избежите опасности в виде заклинившего колеса, а также продлите срок жизни тормозного барабана.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

При сборке тормозов не забудьте поставить на место задающий диск. Иначе АБС не будет работать.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Примерзли колодки, горит сигнал ABS — как исправить

Чаще всего клинит ПТК, ЗТК после мойки в мороз или обильного налипания снега под датчик тормозной системы. При старте машины блок управления распознает залипание ошибкой, сигнализирует индикатором желтого цвета на приборной панели.

Устранить дефект своими силами достаточно легко, повторите следующие действия:

1. Запустите двигатель.
2. Включите заднюю передачу.
3. Прибавьте оборотов, сдайте назад несколько метров.
4. Аналогичную дистанцию вперед.

Индикатор на приборной панели должен погаснуть, а датчик восстановиться в исходное положение. Если рекомендации не помогли, промойте ПТК струей теплой воды на автомойке, обратитесь к официальному дилеру для устранения поломки.

Замена задних тормозных колодок

Необходимые материалы, инструменты:

• ключи на «15», «17»;
• баллонный ключ;
• ветошь, комплект новых ЗТК;
• смазка, WD-40;
• дополнительное освещение по мере необходимости.

Как поменять задние колодки на Лада Веста:

1. Фиксируем передний ряд колес противооткатными башмаками.
2. Домкратим заднюю часть машины.
3. Снимаем колесо.

4. Выкручиваем тормозной барабан (два винта).

5. Разжимаем верхнюю и нижнюю прижимные пружины тормозных колодок.
6. Снимаем проушину троса-натяжителя с крепления.

7. Извлекаем старые ЗТК, устанавливаем новые.
8. Устанавливаем пружины на тормозные колодки, собираем детали в обратной последовательности.

Вывод

Установить новые передние (задние) тормозные колодки достаточно просто, наличие специальных навыков не требуется. Строго соблюдайте рекомендации, изложенные в начале статьи.

При покупке тщательно сверяйте каталожные артикулы деталей. Своевременно проводите диагностику тормозного контура.
Импортные или отечественные колодки, что лучше. Большой разницы при покупке оригинальных комплектующих нет. Качество приблизительно одинаковое. Стоимость отечественных аналогов на 20 – 30% дешевле импортных.

Тормоза задних колес

На Ладу Весту с объемом цилиндров 1,6 л устанавливают тормоза: дисковые передних и барабанные задних колес. Для двигателей этой марки объемом 1,8 л дисковыми деталями оборудуют все колеса.

Дисковые считают более эффективными при больших скоростях движения. За ними проще следить и поддерживать параметры торможения. Недостатком считают открытость диска – он загрязняется и заливается водой при дожде и снегопаде. Это увеличивает путь торможения. Диски несколько дороже.

Барабанные узлы закрыты, туда не попадает грязь. Площадь накладок у них в 2 раза больше. При несколько меньшей эффективности тормоза этого типа обходятся дешевле дисковых.

Впечатления от «россияночки»

Vesta однозначно оставила после себя приятное впечатление. За свои деньги это отлично собранный, просторный и продуманный автомобиль с кучей плюшек и хорошей управляемостью.

Стоит она в среднем 563 тыс. рублей. Без проблем, по статистике avtocod.ru, продается каждый четвертый автомобиль. Каждый третий сбывается с ДТП, каждый четвертый — в залоге или с расчетом ремонтных работ. Реже встречаются Vesta с неоплаченными штрафами, ограничениями ГИБДД и после такси.

Если будете брать, имейте в виду, что ее недостатки свойственны всему ее классу. Все-таки это не Golf, и требовать от нее чего-то большего неразумно.

↑ Стоимость дисковых тормозов и работ по их замене

Несмотря на оговоренное решение Автоваза по установке на Ладе Веста спереди дисковых тормозов, а задние оставить барабанными, существуют случаи, когда данная конструкция не является приоритетной. Это следующие варианты:

• имеется ввиду спортивная модификация седана Лада Веста;
• это не серийная модель, а концепт кар;
• стандартный автомобиль был модернизирован для участия в чемпионате мира среди легковушек (WTCC).

Во всех указанных случаях на Лада Веста будут установлены дисковые тормоза, причем данная переделка будет вполне законной.

Важно. Замена штатных барабанных тормозов на дисковые для обычного автомобиля, если его не планируется использовать в скоростных заездах или чемпионатах, вряд ли станет хорошей альтернативой заводской комплектации. Система барабанного торможения считается более надежной в условиях городского цикла, поскольку почти неподвержена воздействию погодных условий

Более того, дисковые системы менее защищены от летящих из-под колес камешков, грязи, снежной каши, что неблагоприятно сказывается на их работоспособности

Система барабанного торможения считается более надежной в условиях городского цикла, поскольку почти неподвержена воздействию погодных условий. Более того, дисковые системы менее защищены от летящих из-под колес камешков, грязи, снежной каши, что неблагоприятно сказывается на их работоспособности.

В среднем оба типа тормозов – дисковые, барабанные, независимо от их размещения задние ЗДТ или передние для Лады Веста по своей эффективности равнозначны. Разницу смогут оценить профессионалы, да и то на скорости от 120 км/ч и выше. При большом желании все-таки можно выполнить апгрейд, но обойдется он недешево, тем более что модернизацию придется узаконить.

Последствия несвоевременной замены

Пренебрежение обслуживанием тормозной системы Лада Веста способно стать причиной гораздо более серьезных проблем, чем простой износ колодок или барабанов. Отказ от своевременного ремонта приводит к ускорению износа всех остальных компонентов, а также быстрой поломке даже новых запчастей. В частности, старый износившийся трос ручного тормоза будет слишком сильно прижимать колодку к барабану, вызывая чрезмерное трение и быстрый износ обеих деталей.

Стершаяся тормозная колодка начинает царапать поверхность барабана, делая торможение менее эффективным. Барабан в свою очередь теряет свои свойства, а также становится крайне чувствителен к разного рода механическим воздействиям.

Все это негативно влияет на работу всего автомобиля, а также увеличивает стоимость последующего ремонта. Вместо одного элемента, владельцу приходится менять сразу несколько комплектующих.

Отдельно стоит отметить снижение управляемости автомобиля и существенное увеличение тормозного пути. Тормоза перестают работать эффективно, что нередко приводит к авариям и даже травмам. Управление транспортным средством с износившимися барабанами и колодками крайне опасно для жизни и здоровья.

Ход работ

В первую очередь, снимается барабан Весты, для чего нужно открутить ступичную гайку, так как ступичный подшипник запрессован непосредственно в барабан.

Для фиксации суппорта и кольца ABS необходима планшайба.

Также в Clubturbo столкнулись еще с парой проблем:

1. Трос ручника недостаточно длинный;
2. Кронштейн на тросу стояночного тормоза не подходит к суппорту.

В данном случае можно пойти 2-мя путями – либо поставить новые тросы, либо поставить суппорт спереди, а также переработать кронштейн на суппорте под трос стояночного тормоза.

В общем ищи покупателя весты с ЗДТ, который противник ЗДТ и меняй один к одному заводской ЗБТ на ЗДТ Как я понял тут с план шайбами отсебятина 5 мм они должны быть отлиты вместе с осью приличной толщины , господа ищите только заводские комплекты надёжнее будет . Смутила и сама площадка на балке для оси колеса, очень хлипкая , если колесом в авто танце на скользкой дороге приложиться к бордюру , то увод автомобиля на дороге 100% обеспечен. В общем ХОЧУ поменять , но увы только комплект на комплект с доплатой 10 000 рублей , такова разница в цене между комплектациями с ЗДТ и с ЗБТ, плюс работа , если не сам меняешь. В таком случае требуется просто перекидка содержимого .

Лада Веста с задними барабанными тормозами в большинстве ситуаций по эффективности замедления практически не уступает комплектациям с дисковыми тормозными механизмами.

Соответствует ли тормозная система Лады Веста мировым стандартам?

Согласно информации, предоставляемой компанией производителем Лады Веста, любая комплектация поставляется с тормозной системой ABS+BAS. Причем тип тормозных колодок на передних колесах будет отличаться о тех, которые установлены на задних.

Это обусловлено меньшей стоимостью механизмов, которые использовались на автомобилях этой марки, созданных ранее. На передних колесах тормозная система Лады Веста будет представлять собой дисковый механизм, а на задних – барабанный.

Кроме антиблокировочной системы тормозов с усилителем экстренного торможения (ABS+BAS) все комплектации (Классик, Комфорт, Люкс) будут укомплектованы следующими модулями:

• Электронной системой распределения тормозных усилий (EBD);
• Системой помощи при трогании на подъеме (HSA);
• Системой курсовой устойчивости (ESC);
• Противобуксовочной системой (TCS).

Дисковые и барабанные тормоза

Дисковые тормоза, установленные на новые Лады, работают по принципу колодочного тормоза. Из-за того, что при остановке автомобиля части системы сильно нагреваются, они являются вентилируемыми, что позволяет обеспечить безопасность при езде.

Преимуществом этого типа тормозов является лучшее охлаждение за счет свободной циркуляции воздуха. При этом они быстрее очищаются от грязи и воды.

Расположение дисковых тормозов на передних колесах позволяет произвести торможение несколько быстрее, что помогает водителю избежать опасных ситуаций на дороге.

Система, установленная на задних колесах, также соответствует стандартам. При всех недостатках барабанных тормозов, они более надежны при езде по бездорожью, что также является плюсом новой Лады. Сочетание двух систем позволяет использовать преимущества их обеих, что в итоге сказывается на поведении машины на дороге.

Барабанные тормоза, установленные на новой модели Лада Веста более терпимы к пыльным и грязным дорогам, поэтому при езде по грунту или запыленной дороге машина будет тормозить также эффективно, как на ровном и чистом асфальте. Сочетание двух видов тормозных систем, установленных на новой Ладе, способствует увеличению эффективности торможения как в экстренной ситуации, так и при спокойной езде.

Безопасность

Новая Lada Vesta оснащена адаптивной системой, способной облегчить процесс торможения. Встроенная электроника настроена на определение скорости и силы нажатия водителем на педаль, за счет чего она мгновенно реагирует и ускоряет остановку автомобиля.

Также Лада Веста 2015 года имеет встроенную электронную систему распределения усилий. Ее работа начинается в то время, когда показатели тормозных усилий задних и передних колес превышают норму. В такие моменты система начинает перераспределять нагрузку, за счет чего управление автомобилем продолжается без заносов и других проблем, которые могут возникнуть во время движения.

Согласно представленным характеристикам, новая Лада имеет и систему курсовой устойчивости. Она производит следующие действия:

• подтормаживание определенных колес в зависимости от ситуации,
• изменение крутящего момента,
• перенаправление передних колес.

Благодаря этому при повороте новая Лада Веста не начинает отходить в сторону от траектории за счет подтормаживания заднего внутреннего колеса. Все это обеспечивает высокий уровень безопасности при езде, что отличает автомобиль от прежних версий. Также встроенная электроника позволяет сохранять хорошую управляемость автомобилем.

Аналоги на суппортах и барабанах

В качестве аналогов для барабанных тормозов Лада Веста на рынке есть:

• Fenox (BP53013). Стоимость 980 рублей; (BP53168) Цена 1340 рублей;
• Hella Pagid (8DB355002-411). Цена 2780 рублей;
• JP Group (1563900810). Цена 1490 рублей;
• Mintex (MFR516). Цена 2550 рублей;
• Patron (PSP8742). Цена 730 рублей;
• Remsa (4137.00). Цена 1110 рублей;
• Textar (91057300). Цена 3130 рублей.

Есть аналог дисковых тормозов Лада Веста. Его производит TRW, артикул gdb1384, стоимость – 1400 рублей.

Поднять автомобиль на высоту, удобную для выполнения работ.

Рисунок 9-1 — Снятие тормозного барабана заднего тормоза: 1 — гайка крепления тормозного барабана; 2 — тормозной барабан; 3 — ось ступицы заднего колеса.

Для того чтобы легко снять барабан, необходимо с помощью отвёртки, через резьбовое отверстие в барабене свести колодки.

Вращайте гайку механизма регулировки зазора тормозных колодок по направлению снизу вверх (см. фото со стрелкой ниже)

(для нагладности фото с демонтированным барабаном)

Снять колпак ступицы (лопатка монтажная, молоток).

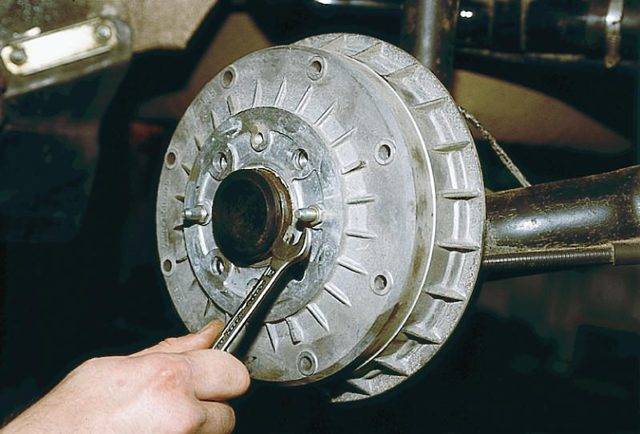

Отвернуть гайку крепления тормозного барабана к оси ступицы заднего колеса (головка «на 30», удлинитель и вороток).

и снять барабан

Внимание: после снятия барабана не нажимайте на педаль тормоза!

Проверка технического состояния

ВНИМАНИЕ! Тормозные барабаны должны быть одинакового диаметра. При расточке одного из барабанов обязательно расточить второй барабан

ВНИМАНИЕ! При замене тормозного барабана с одной стороны обязательно заменить тормозной барабан с противоположной стороны. ВНИМАНИЕ! При замене тормозных барабанов обязательно заменить тормозные колодки

ВНИМАНИЕ! При замене тормозных барабанов обязательно заменить тормозные колодки. Измерить внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях

Сравнить результаты замеров с данными приведенными в таблице 9-1. При необходимости заменить тормозной барабан (штангенциркуль ШЦ-П-250-0,05)

Измерить внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях. Сравнить результаты замеров с данными приведенными в таблице 9-1. При необходимости заменить тормозной барабан (штангенциркуль ШЦ-П-250-0,05).

Для справки: обратите внимание, что максимальный диаметр тормозного барабана также указан внутри самого барабана

Номинальный внутренний диаметр тормозного барабана, мм

Максимально допустимый внутренний диаметр тормозного барабана, мм

При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточить барабан. Вновь произвести замеры. Сравнить результаты замеров с данными приведенными в таблице 9-1. При необходимости заменить тормозной барабан.

Установка

Очистить элементы заднего тормоза (щётка металлическая).

Примечание: При очистке барабана не повредите задающее кольцо датчика ABS

При замене тормозного барабана проверить наружный диаметр тормозных колодок и при необходимости отрегулировать (см. тут).

Установить тормозной барабан на ось ступицы заднего колеса и закрепить его гайкой.

Момент затяжки гайки 158. 192 Н.м (15,8. 19,2 кгс.м).

Проверить работу и при необходимости отрегулировать привод стояночного тормоза (см. тут).

Установить заднее колесо.

Нажать на педаль тормоза 2-3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверить эффективность рабочей тормозной системы.

• Двигатель газ не развивает мощность



• Какое масло заливать в акпп в митсубиси паджеро



• Заклинило суппорт в дороге что делать мерседес актрос



• Какие фары ставят на гранту на заводе



• Какой двигатель лучше на паджеро пинин

Основные неисправности

Если исключить вероятный брак детали и низкое качество от производителя, то основная причина, по которой передние колодки на Лада Веста приходят в негодность – это износ. Они активно взаимодействуют с другими деталями тормозного механизма, и поэтому взгляд на характер повреждений фрикционных накладок даст понять, что в работе тормозной системы не так. Исправив эту ошибку, Вы увеличите срок службы не только колодок, но и всего механизма.

В характере неисправностей можно отметить:

1. Равномерный износ — он проявляется в том, что фрикционный слой стерт равномерно, это показывает, что тормоза работают хорошо.
2. Сильный износ фрикционного слоя, видны тормозные заклепки — это значит, что Вы слишком долго эксплуатировали «отслужившие свое» детали. Заклепки могли повредить диск, так что неплохо было бы, его осмотреть на наличие повреждений.
3. Фрикционный слой по всему кругу стерт равномерно, но одна из сторон стерта сильнее другой — одна из деталей тормозной системы (направляющая или поршень) неправильно распределяют тормозное усилие. Поможет очистка всех «живых» запчастей и нанесение нового слоя смазки. Естественно, все придется поменять.
4. Обе комплектующие изношены неравномерно, поверхности усеяна– неровностями и шероховатостями. Виной такому исходу – неисправность направляющих пальцев суппорта – они качаются, не выдают ровную траекторию движения. Придется почистить их, затем нанести смазку заново.
5. Фрикционная накладка в трещинах — в этом случае «беду» вызывают сами тормозные диски – они изнашиваются неравномерно. Придется менять все.
6. Неравномерный износ фрикционного слоя означает, что детали были установлены неправильно. Их придется поменять.

Выполнив визуальный осмотр повреждений, Вы сможете самостоятельно вынести вердикт поломке. А помимо этого есть еще несколько признаков, по которым можно узнать о неисправности передних колодок, сидя за рулем.

Скрип

Если при торможении спереди возникает скрип, то это значит, что колодка и диск «не состыковались». Такое случается, когда на замену оригинальной комплектующей был куплен дешевый аналог. Но не все так плохо – иногда этот аналог может прослужить долго, а реальной причиной окажется грязь, которая попала в подвижные детали, и уменьшает площадь соприкосновения подвижных частей.

Вибрация на скорости: что это

Вибрация на скорости появляется, когда колодки не подходят к дискам – существует некая несовместимость, которая не проявляется в работе «родных» деталей. Если же при торможении все же получается «полный контакт» этих деталей тормозного механизма, это значит, износ самих дисков ступицы не дает покоя, и их придется менять.

Лада Веста: задние тормоза барабанные или дисковые?

Не все знают, какие задние тормоза установлены на автомобиль Лада Веста. В ходе презентаций, например, всегда показывают концепт, и на концептах Весты присутствуют дисковые тормоза.

Они установлены спереди и сзади, и это никого не удивляет. А вот серийные авто по конструкции отличаются от концептов. Седаны Веста, выпущенные серийно, оборудованы барабанными тормозами.

Исключение – это Веста Спорт.

Барабаны Весты и Гранты и отличия в конструкции

Смотреть на то, какие задние тормоза на Лада Веста устанавливают сейчас, без удивления не получится. Снимаем колесо и видим: никаких крепёжных элементов на корпусе нет.

Задний барабан, серийная Лада Веста

На самом деле, один элемент будет скрыт под колпаком. Отбейте колпак, и всё станет ясно.

Понадобится накидной ключ «на 30», но не спешите! Первым делом, чтобы снять барабан, нужно выполнить действия:

1. Отпустить ручник;
2. Тонкой отвёрткой надо вращать храповик вверх, чтобы свести колодки друг с другом.

   Нужное отверстие – одно из четырёх

Храповик в тормозном барабане регулирует настройку узла в целом. Но запоминать, сколько оборотов было сделано, вовсе не требуется. Наоборот, перед выполнением монтажа регулировку выставляют на минимум.

Если бы на Ладу Весту установили даже задние дисковые тормоза, всё было бы проще, чем с «барабаном новой конструкции». На Ладе Гранте барабаны – другие.

Гранта и её задние тормоза

Раньше откручивались две шпильки, и этого было достаточно. Датчик ABS тоже снимался просто: отключали разъём и выкручивали саморез. На Весте такой вариант не предусмотрен.

Ставить ли на Лада Веста барабанные или дисковые задние тормоза, было решено ещё до стадии проектирования. Слишком много изменений появилось в конструкции барабанов – а их можно сделать только в ходе кропотливой работы. Значит, «заказ» к инженерам поступил заблаговременно.

Что можно видеть внутри барабана

Не будем спорить с тем, какие задние тормоза были выбраны для установки на Лада Веста. Надёжность барабанов можно считать хорошей, а с переходом к новому поколению она повысилась. Можете убедиться в этом сами.

Предыдущее поколение, Гранта

Один вид тормозного цилиндра теперь внушает уважение: корпус покрыт рёбрами и выполнен по технологии литья. В конструкции используется распорная планка, правда, с ней совместимы только оригинальные колодки. Поэтому колодки от Гранты (например, 2108-3502090) категорически не подходят.

С колодками соединяется распорная планка

Планка сжимается, если крутить храповик вверх. И наоборот.

Сам узел распорной планки является сложной механической системой. Он автоматически регулирует зазор между барабаном и колодками. Но главное, что эта система поддерживает в рабочем состоянии и механизм ручника! О настройке стояночного тормоза теперь можно забыть.

Пара слов о датчике

Датчик ABS появился ещё на Грантах, а также на вторых Калинах. Но там он крепится просто.

Разъём датчика и крепёжный винт

Зная о том, какие задние тормоза на Лада Веста устанавливают сейчас, предупреждаем: не ищите похожий разъём с обратной стороны барабана. Он расположен очень неудобно. Проще выполнять демонтаж, ничего не снимая и не откручивая. Главное – не повредить корпус датчика (см. фото).

Пластиковый корпус датчика ABS

Из конструкции барабана Весты исчез тахометрический диск. И это – большая удача! Сам диск при замене колодок легко повреждался.

Выше речь шла о датчике скорости. Его номер в каталоге ВАЗ: 8450006893 (правая сторона), 8450006894 (левая).

Диски – хорошая альтернатива

На седан Лада Веста задние дисковые тормоза будут установлены в трёх случаях:

• Если это – седан Веста Спорт;
• Если речь идёт о концепте;
• Если авто готовили для гонок WTCC, и подготовку вела фирма LADA Sport.

Фото для каждого из случаев представлено ниже.

Устанавливать диски, оказывается, можно

В спорткарах WTCC нет систем ABS, и вообще речь идёт не о дорожных авто. Первые два случая приближены к реальности больше. Вывод: установить диски можно, вопрос в том, зачем.

Долговечность

Барабанные тормоза – более долговечны, чем дисковые. На их сохранность почти не влияют разные погодные условия: дождь, перепады температур и т.д. Не могут они и обледенеть зимой.

Регламент ВАЗ: колодки в барабанах необходимо менять каждые 60 тыс. км, а осмотр проводят каждые 15 тысяч. Колодки на дисках меняют по мере необходимости, и согласно отзывам, вазовские колодки «живут» 30-45 тысяч км. Кстати, на задней оси они прожили бы меньше.

В барабаны Весты с завода установлены колодки TRW – тут к ВАЗу претензий нет. В то же время, все знают, что барабанные тормоза менее эффективны на скорости, и они не переносят длительных нагрузок (перегреваются). Вывод читатель пусть сделает сам.
