Замена датчика температуры охлаждающей жидкости (дтож) на ваз-2114 своими руками: наглядное пособие

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание!
И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик:
Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

Модуль зажигания (МЗ)

Модуль зажигания устанавливается на 8-ми клапанных двигателях на площадке, которая крепится к блоку цилиндров. В 16-ти клапанных двигателях ВАЗ 2114 используются индивидуальная катушки зажигания. Предназначен модуль для формирования мощной высоковольтной искры необходимой для воспламенения топливовоздушной смеси в камере сгорания автомобиля. Имеет две катушки каждая, из которых отвечает за два цилиндра. При выходе из строя одной из катушек перестают работать сразу 2 цилиндра.

Признаки неисправности МЗ:

• Не работает несколько цилиндров (чаще всего два);
• Увлечённый расход топлива;
• Вибрации ДВС;
• Потеря мощности и тяги;

Категория: Датчики

Самостоятельный съем датчика

Прежде чем снимать ДТОЖ с ВАЗ-2114, нужно демонтировать воздушный фильтр, чтобы он не мешал при работе. Далее предстоит сделать следующее:

1. Слить охлаждающую жидкость. Следует обязательно учесть, что сливать тосол или антифриз нужно лишь с холодного двигателя и перед работой подготовить тару, в которую будет сливаться жидкость. Емкость нужно подставить под низ радиатора, аккуратно отвинтить пробку для слива и выждать около 15 минут, чтобы жидкость полностью стекла.
2. Резиновый защитный слой аккуратно снимается с датчика.
3. Используя ключ на 21, выкручивается прибор.
4. Осматривается маркировка измерителя, чтобы новый датчик удалось установить согласно основной системы.
5. На место пришедшего в непригодность прибора устанавливается новый, учитывая при этом маркировку. Перед установкой специалисты рекомендуют нанести на резьбу качественный герметик, чтобы предотвратить утечку тосола или антифриза.
6. Охлаждающая жидкость заливается до нужного уровня в радиатор и в блок цилиндра двигателя.

На этом этап замены пришедшего в непригодность ДТОЖ ВАЗ-2114 будет считаться оконченным, и, как многие могут убедиться, такая работа довольно проста. Но если все же при замене или при выяснении причины неисправности ДТОЖ возникнут трудности, на помощь автолюбителю придет обучающее видео, которое посмотреть на веб-ресурсе можно в самое удобное для себя время.

Как вам статья?

Мне нравитсяНе нравится

Как выполняется замена датчика охлаждающей жидкости

Датчик температуры охлаждающей жидкости ваз 2109 – ваз 2115

В процессе управления автомобилем, для водителя очень важно получить достоверную информацию от контрольных датчиков. Но гораздо важнее – их бесперебойная работа. Если вы заметили, что показания, какого ни будь датчика, не соответствует реальному процессу, необходимо проверить его состояние и при необходимости – заменить

Если вы заметили, что показания, какого ни будь датчика, не соответствует реальному процессу, необходимо проверить его состояние и при необходимости – заменить.

Предлагаем рассмотреть данную проблему на таком примере, как замена датчика на ваз 2114 охлаждающей жидкости. Прежде всего, необходимо научится различать датчик определения температуры охлаждающей жидкости от датчика – указателя.

Датчик — указатель, находится на панели управления и визуально показывает водителю необходимые данные о температуре охлаждающей жидкости. Датчик определения температуры – установлен на впускном патрубке охлаждения блока цилиндров. Смотрите фото ниже:

Ваз 2114 замена датчика жидкости

Необходимость контроля системы охлаждения двигателя

Каждый опытный автомобилист прекрасно знает, что перегрев двигателя автомобиля имеет весьма печальные последствия для машины.

Именно датчик температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя и, при необходимости, вовремя принять меры по его корректировке.

Пониженная температура не даёт двигателю развивать необходимой мощности и значительно влияет на расход топлива, а повышенная – может привести к заклиниванию двигателя.Работа датчика температуры ОЖ непосредственно связана с электронным блоком управления.

Внимание: Некоторые автовладельцы устанавливают принудительное включение вышеупомянутого вентилятора. В данном случае производятся технические изменения в электрической цепи автомобиля. Настоятельно рекомендуется решать такие вопросы в присутствии специалиста – автоэлектрика и в сопровождении необходимой документации

Настоятельно рекомендуется решать такие вопросы в присутствии специалиста – автоэлектрика и в сопровождении необходимой документации.

Проверка корректной работы датчика

Проверить точность показаний датчика вполне возможно с помощью омметра и небольшой ёмкости с охлаждающей жидкостью. В качестве наглядного пособия предлагаем посмотреть видео:

В данном случае всех интересует один вопрос: «Как откорректировать работу датчика?»:

• Можно поставить бортовой компьютер и в программе установить необходимые температурные параметры для датчика.
• Можно включить добавочное сопротивление в электрическую цепь датчика и тем самым поспособствовать передаче сигнала на включение вентилятора при меньшей температуре.

Настоятельно рекомендуется: Все технические проблемы такого рода, необходимо решать, только прибегнув к помощи специалиста.

Очень многие автолюбители склонны обсуждать любые инженерные решения, не смотря на качество запасных частей и на сложность условий эксплуатации автомобиля.

Именно для них предлагаем альтернативное решение данной задачи – замена. Тем более что цена вопроса не составляет больших расходов, а сам датчик ремонту не подлежит.

Эту работу вполне можно сделать своими руками, не прибегая к услугам СТО.

Предостережение: Все работы производить на холодном двигателе, после его окончательного остывания.

Выполняется замена в следующем порядке:

• Отсоединяем «минусовую» клемму аккумулятора.
• Затем, в заранее подготовленную ёмкость, необходимо слить охлаждающую жидкость.
• Отсоединяем электропроводку от датчика.
• С помощью ключа R19 отвинчиваем датчик и снимаем вместе с уплотнительным кольцом.
• Далее, используя ветошь, очищаем посадочное место датчика.
• Устанавливаем новый датчик.
• Подсоединяем электропроводку к датчику.
• Заливаем ОЖ.
• Подсоединяем минусовую клемму к аккумулятору.

Таким образом, замена этого устройства будет считаться выполненной. Данная инструкция вполне пригодна для выполнения замены датчика температуры ОЖ  на ваз 2109 и на ваз 2115.При установке нового датчика, не рекомендуется применять какие либо герметики. Это может повлиять на работу самого датчика. На двигателе автомобиля ваз 2112 предусмотрены такие же конструкционные решения.

Единственное отличие выражено в том, что термостат имеет повышенное сопротивление дроссельного отверстия.После выполнения всех работ рекомендуется запустить двигатель, долить охлаждающую жидкость до нужного уровня и окончательно проверить работу датчика.

Проверка работоспособности ДТОЖ

Для того чтобы проверить работоспособность вышеуказанного датчика, необходимо:

Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя. Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик

Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля. Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители. В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры

Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик

Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля

Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители. В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.

Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:

• мультиметр выставляется в режим омметра;
• запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
• щупы мультиметра закрепляются к выходу и корпусу датчика;
• датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
• наблюдаем за показателями термометра и омметра.

Они должны сочетаться таким образом:

Показатель температуры: Показатель омметра:

В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.

Если ДТОЖ не показывает температуру двигателя ВАЗ-2114, конечно же, можно попытаться заменить его своими руками. Но сделать это можно лишь в том случае, если вы хотя бы немного разбираетесь в автомобилях. В ином случае лучше всего обратиться в специализированный сервис.

Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.

Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.

Основные проблемы с ДТОЖ на ВАЗ-2114

ДТОЖ является полноправным участником системы управления работы двигателем. В отличие от датчика указателя температуры, назначение его в том, чтобы передавать показания на считывающие устройства. ДТОЖ является сенсором, который оказывает влияние на корректную работу двигателя и транспортного средства ВАЗ-2114 в целом.

1. Прибор помогает сохранять стабильность работы всех узлов авто.
2. Благодаря устройству обеспечивается ускоренный прогрев мотора и исключается его перегрев.

Ниже перечислены признаки, которые могут указывать на то, что датчик ТОЖ на 2114-й модели «Жигулей» пришел в негодность и требует замены или ремонта.

1. Двигатель начинает троить, работает с затянутым стартом, происходят сбои.
2. Количество холостых оборотов с 600-800 снижается до 200-150. И вместо стабильного урчания двигатель издает звуки, напоминающие кашель и хруст.
3. Увеличение расхода бензина.
4. Сбой в корректной работе кулеров охлаждения: отключаются в теплое время, а включаются в холодное.
5. Появление включений в выхлопные газы. Из трубы вылетает темный дым.
6. Увеличивается время прогревания мотора.
7. Двигатель перегревается.

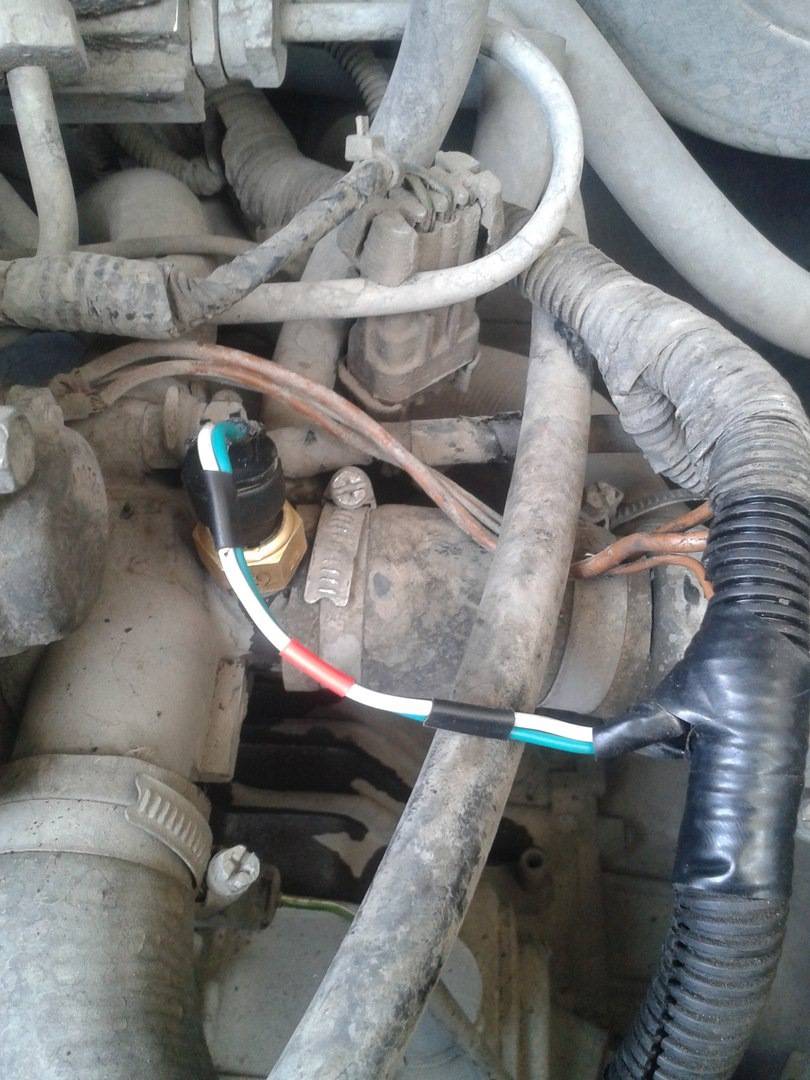

Где находится датчик температуры на ВАЗ 2114?

Для правильной работы, обеспечивающей сбор и передачу оптимально очных показателей, ДТОЖ должен быть расположен в непосредственном контакте с измеряемой средой, то есть — быть погруженным в охлаждающую жидкость.

Рассмотрим термодатчик на примере одного из автомобилей модельного ряда Лада.

Охлаждающая система машин ВАЗ представляет собой комплекс из следующих частей:

• радиаторы отопления и охлаждения;
• вентилятор;
• насос;
• расширительный бачок;
• датчик температуры ОЖ.

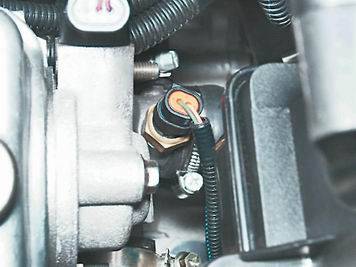

Прибор измерения, находящийся между термостатом и головкой блока цилиндров, состоит из резистора и подключен к блоку управления двумя проводами.

Определение уровня нагрева основывается на величине сопротивления, который растет или снижается в зависимости от температуры ОЖ.

Важно! Температурный детектор на ВАЗ 2114 расположен не на радиаторе, что характерно для остальных моделей вазов, а на блоке мотора. Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:. Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:

Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:

1. обогащение или обеднение горючего (в зависимости от температуры мотора — чем ниже показатели тепла, тем меньше обогащается топливо и тем большее его количество требуется);
2. выставление опережения зажигания с целью уменьшения газообразования выхлопа;
3. корректировка циркуляции газов при прогреве транспортного средства;
4. контроль за работой вентилятора, блокировкой раздаточной коробки и продувкой системы.

Как заменить датчик температуры?

Замену детали можно провести самостоятельно не прибегая к помощи специалистов. Для удобства демонтажа лучше выбрать торцевой ключ или глубокую головку с воротком.

Замена осуществляется на холодном двигателе в следующей последовательности:

Демонтировать воздушный фильтр с автомобиля. Он закрывает доступ к датчику. После замены потребуется установить фильтр на посадочное место.
Отключить минусовой провод от аккумуляторной батареи. Необходимо во избежание возникновения ошибок электронного блока управления.
Демонтировать защиту, расположенную под силовым агрегатом.
Слить охлаждающую жидкость из радиатора.

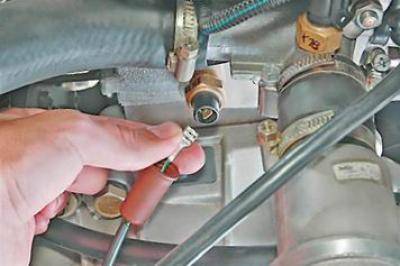

Отключить провода от датчика

При отсоединении разъёма важно не повредить пластиковую защелку. Она необходима для фиксации штекера и предотвращения его самопроизвольного отключения.

1. Выкрутить и заменить датчик. Применяется торцовый ключ на 19. Для ускорения рабочего процесса можно использовать головку с трещоткой.
2. Установить на место штекер электропроводки и защиту.
3. Залить охлаждающую жидкость и прогреть силовой агрегат до рабочей температуры.

Некоторые автовладельцы проводят замену датчика, не сливая охлаждающую жидкость. Для этого аккуратно выкручивают деталь и быстро заменяют её новой. Таким образом в процессе замены происходит утечка минимального количества охлаждающей жидкости.

Какие датчики температуры установлены на ВАЗ 2114

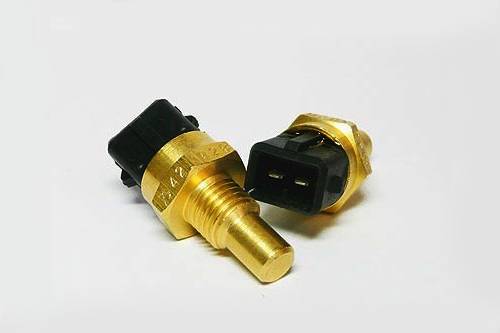

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Название	Каталожный артикул	Цена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор	2115-3811053	от 350
ДТНВ (оригинал)	2115-3828210 2115-3828210-02 2115-3828210-03	от 350 — 400

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Причины неисправности

Зависание стрелки на приборной панели

Наверное, ни для кого не секрет, что зависание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности, автолюбителю потребуются некоторые познания в автоэлектрике, а также конструктивные знания ВАЗ-2114.

Как показывает практика, большинство автомобилистов, при появлении такой поломки обращаются в автосервис, но данную проблему реально устранить своими силами. Но, прежде всего, необходимо найти непосредственную причину возникновения эффекта.

Какие есть варианты?

Итак, рассмотрим, возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:

• Сломался магнитный моторчик привода стрелки.
• Разрывы и нарушения в работе электрических цепей приборной панели.
• Замыкание в плате самой приборки.
• Зависание, связанное с датчиком температуры.
• Неполадки в ЭБУ.

Методы устранения

Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.

Для совершения ремонтно-диагностических операций понадобиться некоторый инструментарий, а именно: мультиметр, OBD II – кабель, планшет или ноутбук, а также набор ключей и отверток для демонтажа основных и вспомогательных узлов.

Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панели

Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода . Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Если тестер ничего не показывает то, скорее всего, обмотка сгорела или имеется разрыв контакта с платой.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

Разрывы и нарушения в работе электрических цепей приборной панели

Определение неисправности связанное с проводкой

Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Как это работает

В любом двигателе используется два контура:

В обоих находится охлаждающая жидкость. Однако, после старта двигателя, она нагревается только по «малому» кругу. Так мотор быстрее наберет свою рабочую температуру, которая, как известно, составляет 80-90 градусов Цельсия. Малый круг – это теплообменник печки и непосредственно сам двигатель. Ко второму контуру относят радиатор с патрубками, который имеет большую площадь охлаждения. Находится этот радиатор перед двигателем. Дополнительно забор воздуха обеспечивает специальная крыльчатка. Это может быть вискомуфта либо электровентилятор. Но работа этих элементов уже не зависит от термостата (здесь задействуется температурный датчик или приводной ремень коленчатого вала).

Как видите, устройство имеет простой принцип работы. Однако и этот механизм иногда дает сбои. Признаки неисправности термостата, на «Рено Логан» установленного, всегда сопровождаются перегревом. Но обо всем по порядку. Итак, ниже рассмотрим основные симптомы и признаки неисправности термостата.

«Логан» 1.6 имеет медный термостат. Его срок службы довольно большой (10 и более лет). Но при его неисправностях не стоит медлить с заменой.

Проверка термистора

При обнаружении признаков неисправности терморезистора, необходимо его проверить, либо сразу приобрести новый и заменить им неисправный. Но есть вероятность, что стоящий прибор функционирует исправно, так что диагностика будет не лишней.

Вкратце повторим нюансы, на которые стоит обратить внимание при поломке ДТОЖ:

1. затрудненный запуск движка, независимо от температуры за бортом;
2. затрудненная остановка мотора и последующий затрудненный его запуск;
3. нестабильная работа на холостом ходу;
4. перерасход топлива;
5. плохой выхлоп;
6. мигание индикатора, либо указание ошибки бортовым компьютером.

Для диагностики потенциально неисправного устройства и проверки нового вам понадобятся специальный прибор — мультиметр, а также градусник. ДТОЖ подключается к прибору в режиме омметра, опускается вместе с градусником в емкость с охладителем, который постепенно доводится до высоких температур. А автовладелец сравнивает показания омметра и термометра с таблицей. Если числа совпадают — ищем причину неисправностей в другом месте. Если разнятся — проверяем аналогично новый ДТОЖ, в случае его исправности, ставим на место старого.

Чтобы иметь представление, можно привести несколько чисел, которые применимы к датчику с отрицательным температурным коэффициентом. При нагреве ОЖ до тридцати градусов, мультиметр выдаст показания равные 1350-1880 Ом. При постепенном увеличении температуры жидкости, данные на шкале омметра начнут падать, достигнув минимума в 87-109 Ом после закипания антифриза.

Рекомендуем купить

Что собой представляет датчик температурного режима и чем грозит его неисправность

Многие водители знают, что перегрев машины способен нарушить функциональность  всего силового агрегата. Главным назначением этого датчика является стабильная поддержка определённой температуры для машины. Если кто не знает, температурный режим должен соответствовать установленным нормам иначе машина попросту сломается и придется очень много заплатить денег, чтобы восстановить работу двигателя.

Если датчик температуры работает исправно, то  при перегреве автомобиля он должен автоматически включаться в рабочий режим. Как правило, информация о состоянии автомобиля приходит непосредственно на электродвигатель.

Главные функции датчика:

• производит контроль всей работы автомобиля;
• выявляет своевременно различного рода поломки;
• не позволяет машине в летний период времени перегреваться;
• контролирует изменения параметров горючего;
• контролирует вращение коленчатого вала.

Как поменять датчик температуры на «Пятнашке» — ВАЗ 2115 своими руками?

Датчик температуры ВАЗ 2115 является одним из измерительных приборов современного автомобиля. Как и любое устройство, он может выйти из строя. В статье рассматриваются его функции, типичные неисправности, дается инструкция по замене.

Датчик температуры охлаждающей жидкости (ДТОЖ) относится к охлаждающей системе машины. Его назначение контролировать температуру ОЖ. Пока мотор холодный, ЭБУ устанавливает обогащенную ТВС, после того, как двигатель прогреется, она становится нормальной.

Устройство представляет собой резистор, называемый термистором, помещенный в металлический корпус.

Схема устройства прибора

Сопротивление термистора при снижении температуры растет, одновременно напряжение, которое поступает на него, будет увеличиваться.

Возможные неисправности датчика

При поломке ДТОЖ ЭБУ считает, что температура двигателя нулевая, поэтому обогащает горючую смесь. Поломанный прибор нужно менять как можно быстрее. Чаще всего неисправность измерителя – это нарушение градуировки. В этом случае сопротивление некорректно меняется, а так как блок управления основывается на показаниях счетчика, то он неправильно работает.

Выявить неисправность ДТОЖ можно по включению вентилятора. Он должен включаться, если превышены допустимые значения. Правда, есть еще датчик включения вентилятора, который также может выйти из строя.

Таким образом, вентилятор может не включаться если:

• окислились контакты;
• повреждена проводка;
• неисправны датчики.

Неправильная работа ДТОЖ приводит к повышенному расходу топлива, детонации, высоким холостым оборотам. Самое опасное — если поломан датчик температуры двигателя. В этом случае не запускается вентилятор, нет охлаждения двигателя, он перегревается, а в результате из-за этого может повести головку цилиндра.

Способы проверки регулятора на работоспособность

Перед проверкой измерителя следует сначала проверить исправность предохранителей, целостность проводки и замерить поступающее напряжение, которое должно быть 5В. Если нарушений проводки нет и напряжение в норме, то проверяется счетчик на сопротивление. Для проверки его нужно снять (автор видео — Устройство и ремонт автомобиля).

Для проверки понадобится электрочайник, термометр для измерения температуры наружной среды и мультиметр, установленный в режим для измерения сопротивления.

Термометр желательно взять не для измерения наружной температуры воздуха, а электронный.

Существует два способа проверки:

1. При первом датчик температуры охлаждающей жидкости с термометром помещается в электрический чайник. При этом прибор должен быть подключен к тестеру. Электрочайник следует включить в сеть и наблюдать за показаниями. С повышением температуры сопротивление должно расти. Когда она станет +15 градусов, сопротивление должно быть 4450 Ом, +40 – 1459 Ом. При 100 градусах сопротивление достигает минимума – 177 Ом. Если значения другие, это говорит о неисправности.
2. Если нет термометра, то измеритель проверяется после того, как вода закипит. При погружении в только что закипевшую воду на мультиметре должно высвечиваться сопротивление чуть больше 177 Ом. Иначе прибор поломан.

Проверка с помощью мультиметра

Инструкция по замене

Для замены необходимо купить новый датчик охлаждающей жидкости ВАЗ 2115. Его следует перед установкой проверить на работоспособность.

Замена – процедура несложная и состоит из последовательности действий:

1. Сначала нужно либо слить всю ОЖ из системы, либо только часть.
2. Далее от счетчика нужно отсоединить провода.
3. Затем с помощью ключа выкрутить прибор.
4. Теперь на место снятого измерителя устанавливается новый. Посадочное место следует тщательно очистить от загрязнений.
5. Затем присоединяются провода. Далее заливается антифриз согласно уровню, который показывает датчик уровня охлаждающей жидкости.

1. Отсоединяем провода от измерителя. 2. Выкрутили ДТОЖ. 3. Устанавливаем новый прибор. Все делается на остывшем двигателе во избежании ожогов! После проведения замены необходимо проверить, не протекает ли жидкость в месте соединения.

Для исправной работы двигателя и экономного расхода топлива необходимо следить за состоянием узлов и измерителей автомобиля. Умение выполнить замену ДТОЖ своими руками дает возможность сэкономить на СТО и вовремя устранять неисправность в случае поломки прибора.

Загрузка …

Видео «Замена ДТОЖ на ВАЗ 2115»

В этом видео демонстрируется, как поменять ДТОЖ своими руками (автор ролика — Василий Калугин).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Проверка термистора на работоспособность

Когда уже результат нашего труда находится перед нами, можно проверить всю работоспособность и правильность показаний. Сделать это можно при помощи:

• Градусника.
• Емкости с водой.
• Омметра.
• Таблицы соответствия теплоты электрическому сопротивлению. В основе работы элемента стоит принцип измерения сопротивления в зависимости от температуры.

Если показания ДТОЖ вашего ВАЗ 2114 отличаются от ниже представленных, то этот элемент необходимо заменить. Ведь отремонтировать прибор практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах – 1459 Ом, а при кипятке – 177 Ом. Если везде порядок, то проблема может таиться в другом месте, как термостат.
