Датчик включения вентилятора автомобиля ваз 2107

Принудительное включение вентилятора

Некоторые владельцы «классики», в том числе и ВАЗ 2107 устанавливают в свои автомобили кнопку принудительного включения вентилятора. Она позволяет запускать электродвигатель устройства независимо от температуры хладагента. С учётом того, что конструкция системы охлаждения «семёрки» далека от идеальной, этот вариант когда-нибудь может сильно выручить. Пригодится он и тем водителям, которые часто перемещаются по просёлочным дорогам или вынуждены стоять в пробках.

Принудительное включение вентилятора уместно лишь на карбюраторных автомобилях. В машинах с инжекторными двигателями лучше полагаться на электронный блок управления и не вносить в его работу никаких изменений.

Видео: принудительное включение вентилятора

Самый простой способ заставить вентилятор включаться по желанию водителя — это вывести два провода от контактов датчика температуры в салон и подсоединить их к обычной кнопке на два положения. Для реализации этой идеи понадобятся только провода, кнопка и изолента или термоусадочная изоляция.

Если же вы хотите «разгрузить» кнопку от лишних нагрузок, можно установить в цепь реле по приведённой ниже схеме.

Реле позволяет «разгрузить» кнопку включения вентилятора

В принципе, ничего сложного ни в конструкции самого вентилятора, ни в цепи его подключения нет. Так что в случае возникновения любой поломки можете смело приступать к самостоятельному ремонту.

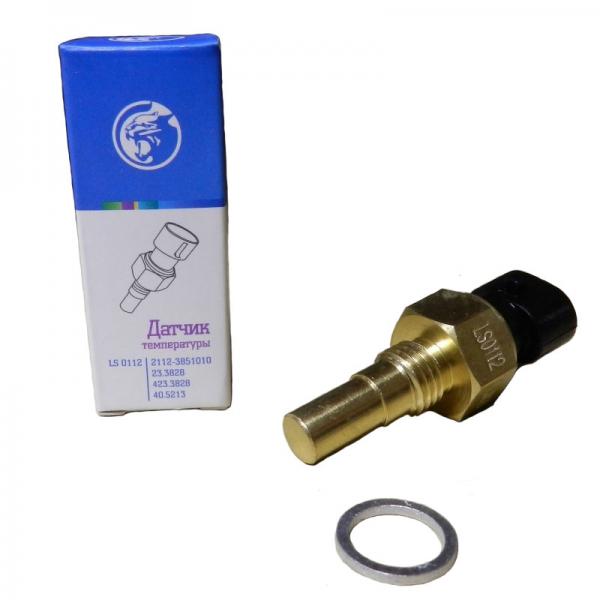

Замена датчика вентилятора ВАЗ 2107 (инжектор)

Порядок замены датчика следующий:

• отключить провод “массы” с аккумулятора;
• снять пробку радиатора и крышку расширительного бачка (во избежание ожогов паром нельзя открывать пробку на перегретом двигателе);
• подставить под сливное отверстие радиатора емкость;
• открутить пробку (или повернуть сливной кран) и слить антифриз из радиатора;
• снять провода с контактов датчика;
• гаечным ключом выкрутить датчик вентилятора ВАЗ 2107 (инжектор);
• проверить состояние медной уплотнительной шайбы под датчиком и при необходимости заменить ее;
• закрутить новый датчик (не забыв поставить уплотнительную шайбу);

Примечание: перед установкой следует на соприкасающиеся части датчика и радиатора нанести слой высокотемпературного герметика.

• залить антифриз в систему охлаждения (лучше залить новый, но можно использовать и ранее слитый, если он в чистый и прозрачный);
• подключить “массу” к аккумулятору и завести машину;
• при работающем двигателе продавить пальцами резиновые шланги системы охлаждения, чтобы устранить воздушные пробки;
• установить пробку радиатора и крышку расширительного бачка;
• прогреть двигатель до рабочей температуры и убедиться в работоспособности датчика.

После этого автомобиль готов к эксплуатации.

1. Для начала необходимо проверить соответствующий предохранитель
   в дополнительном блоке реле слева под приборной доской. (глава
   Кузовная электросистема
   ).
2. Если он в порядке, разъедините штекер термовыключателя.
3. Соедините оба контакта в наконечнике провода кусочком проволоки.
4. При двухступенчатом термостате необходимо соединить все три
   штекерных язычка.
5. Если вентилятор при включенном зажигании начинает работать,
   это означает, что неисправен термовыключатель, исключенный из
   электрической цепи (на пробу).
6. Для дальнейшего движения нужно хорошо закрепить проволоку в
   штекерах и заизолировать ее клейкой лентой или пластырем во избежание
   короткого замыкания.
7. Если отсоединение термовыключателя не привело к успеху, проконтролируйте
   реле вентилятора в центральном коммутаторе (см. главу Кузовная
   электросистема
   ): если обе перемычки термовыключателя «обойдены»,
   то при включенном зажигании контакты в реле должны отчетливо слышимо
   замкнуться.
8. Если ничего не слышно, то нужно «обойти» реле вспомогательными
   средствами. Для этого соединить язычки штекера реле клемм 30 и
   87 кусочком проволоки (канцелярской скрепкой) и вставить реле.
9. Вентилятор системы охлаждения должен заработать теперь и при
   выключенном зажигании. Если это произошло, значит, неисправно
   реле.
10. Проволочная перемычка может в чрезвычайном случае остаться
    установленной и при движении. После завершения поездки ее необходимо
    удалить.
11. Если же и в этом случае не последовало никакой реакции, проверяйте
    мотор вентилятора:
12. Отсоединить наконечник провода у двигателя вентилятора и проложить
    вместо этого от контакта красно-черного провода вспомогательный
    провод к положительному выводу аккумулятора. Штекерное соединение
    коричневого провода нужно соединить непосредственно с отрицательным
    выводом.
13. Если крыльчатка все еще не вращается, значит, неисправен двигатель
    вентилятора – нужно заменить.
14. Если вентилятор заработал, необходимо проверить реле (см. главу
    Кузовная электросистема
    ), наконечники проводов,
    а также все кабельные соединения от термовыключателя и вентилятора.
15. Вы можете без опаски продолжать движение даже с вентилятором,
    запитанным непосредственно от аккумуляторной батареи. Вспомогательную
    проводку следует проложить так, чтобы не произошло короткого замыкания.
16. В оснащенных соответствующим образом моделях вторая ступень
    вентилятора либо устройство для включения вентилятора после прекращения
    работы двигателя получает питание через красно-синий провод. Для
    проверки этой ступени вентилятора соедините «+» провод с красно-синим
    проводом штекерного контакта двигателя.

В данной статье будет подробно рассказано про принудительный вентилятор ВАЗ 2107. Можно выделить два вида такой конструкции – электрический и механический. Любой владелец семерки начинает жалеть, что летом в пробке у него вдруг выходит из строя датчик включения вентилятора. После такого случая, как правило, начинают задумываться насчет усовершенствования конструкции. И сделать модернизацию можно несколькими способами.

Вентилятор охлаждения ВАЗ 2107

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

• электродвигателя постоянного тока;
• крыльчатки;
• рамки.

  Вентилятор состоит из электродвигателя, крыльчатки и рамки

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

В инжекторных «семерках» вентилятор включается по команде ЭБУ

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

• 1 – головные фонари ВАЗ 2017;
• 2 – боковые повторители поворота;
• 3 – аккумулятор;
• 4 – реле включения стартера;
• 5 – электропневмоклапан карбюратора;
• 6 – внутренний переключатель карбюратора;
• 7 – система геренратора 37.3701;
• 8 – моторедукторы очистителей фар*;
• 9 – датчик включения электродвигателя вентилятора;
• 10 – электродвигатель вентилятора охлаждения мотора;
• 11 – звуковые сигналы;
• 12 – распределитель зажигания;
• 13 – свечи зажигания;
• 14 – стартер;
• 15 — датчик указателя температуры ОЖ;
• 16 – подкапотное освещение;
• 17 – датчик сигнализатора критичного давления масла;
• 18 – контрольная лампа недостаточного уровня тормозной жидкости;
• 19 – электродвигатель очистителя ветрового стекла;
• 20 – блок управления клапаном системы питания;
• 21 – катушка зажигания;
• 22 – электрический двигатель насоса омывателя фар*;
• 23 – электродвигатель насоса омывателя ветрового стекла;
• 24 – монтажный блок;
• 25 – реле очистителя ветрового стекла;
• 26 – реле аварийной сигнализации и указателей поворота;
• 27 – выключатель стоп-сигнала;
• 28 – выключатель ламп заднего хода;
• 29 – реле зажигания;
• 30 – выключатель зажигания;
• 31 – трехрычажный переключатель;
• 32 – выключатель аварийной сигнализации;
• 33 – штепсельная розетка для переносной лампы**;
• 34 – переключатель вентилятора отопителя печки;
• 35 – дополнительный переключатель электродвигателя отопителя;
• 36 – лампа сигнализатора включения обогрева заднего стекла;
• 37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
• 38 – блок сигнализаторов;
• 39 – электродвигатель вентилятора печки;
• 40 – лампа освещения бардачка;
• 41 – выключатели плафонов на стойках передних дверей;
• 42 – выключатели фонарей сигнализации открытых передних дверей***;
• 43 – фонари сигнализации открытых передних дверей***;
• 44 – соединительная колодка;
• 45 – прикуриватель;
• 46 – часы;
• 47 – выключатель освещения приборов;
• 48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
• 49 – указатель уровня топлива;
• 50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
• 51 – спидометр;
• 52 – контрольная лампа включения указателей поворота на приборной панели;
• 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
• 54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
• 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
• 56 – комбинация приборов;
• 57 – эконометр;
• 58 – выключатели плафона на стойках задних дверей;
• 59 – указатель температуры охлаждающей жидкости;
• 60 – тахометр;
• 61 – лампа сигнализатора включения ручника;
• 62 – датчик указателя недостаточного давления масла;
• 63 – лампа сигнализатора включения дальнего света фар;
• 64 – сигнализатор включения габаритов;
• 65 – вольтметр;
• 66 – выключатель сигнализатора стояночного тормоза;
• 67 – выключатель наружного освещения;
• 68 – выключатель обогрева заднего стекла;
• 69 – выключатель заднего противотуманного света с сигнализатором включения*;
• 70 – предохранитель цепи противотуманного света;
• 71 – плафон освещения салона****;
• 72 – задние фары;
• 73 – датчик указателя уровня топлива и резерва топлива;
• 74 – колодки для подключения к элементу обогрева заднего стекла*;
• 75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно. **Модели до 2000-го года выпуска. ***Машины, сошедшие с конвейера до 1998-го года. ****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

• корпуса;
• четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
• якоря с обмоткой и коллектором;
• щёткодержателя со щётками;
• шарикового подшипника;
• опорной втулки;
• задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Как проверить предохранитель

В монтажном блоке моторного отсека находится предохранитель, отвечающий за работу вентилятора. Его обозначение на схеме питания – F-7, номинал – 16А. Проверка и замена предохранителя проводится по инструкции:

1. Снимите с аккумулятора минусовую клемму. Удалите крышку монтажного блока.
2. Вытащите предохранитель F-7 с посадочного места. При помощи мультитестера проверьте его, присоединив щупы к контактам.
3. Если устройство перегорело, купите новый предохранитель и поставьте на его место новый.

Это самый простой вариант ремонта, который проводится, когда не работает вентилятор охлаждения.

Замена электровентилятора в авто

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Проверка и замена

При подозрении на перегрев двигателя и отсутствии звука работы вентилятора долгое время, необходимо определить неисправности. При замыкании проводки устройство может отказать либо перегореть предохранитель.

Проверить устройство несложно. Нужно снять проводку с сенсора, включить ключ зажигания и соединить концы. Если охлаждение заработает, то проблема с устройством, оно требует замены. Бывает, что включение охлаждения получается при температурах выше указанных на корпусе датчика, что тоже говорит о его неисправности.

Для замены понадобится слить тосол или поторопиться ввинтить новый датчик, немного пролив ОЖ. Двигатель должен быть холодным. Откручивать можно гаечным или разводным ключом. Лучше подставить какую-нибудь емкость и подорвать ключом гайку корпуса. Затем аккуратно откручивать резьбу вручную, прижимая ее к гнезду. Отодвинуть старое устройство и быстро придавить пальцем, можно какой-нибудь затычкой, отверстие в радиаторе. Аккуратно ввинтить купленный датчик и присоединить проводку.

Все о датчике включения вентилятора на представителе ВАЗовской «классики» — ВАЗ 2107

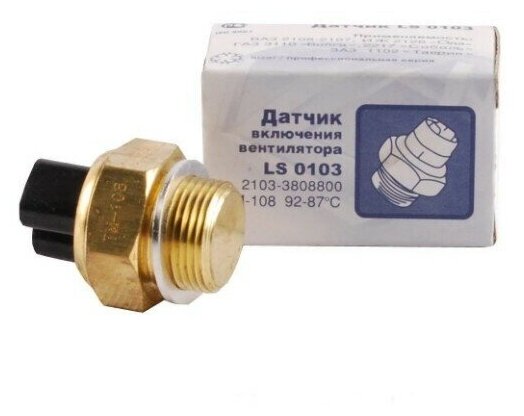

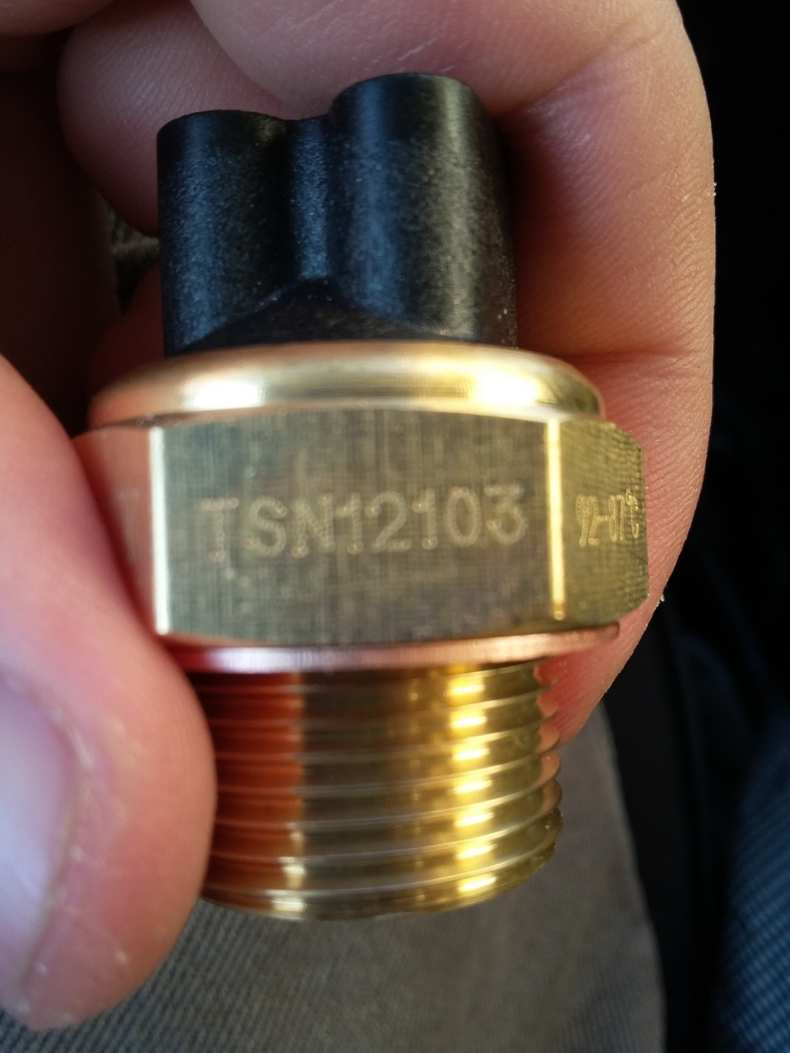

Датчик включения (ДВ) вентилятора на любом автомобиле, в том числе ВАЗ 2107, играет важную роль. Именно благодаря ему происходит охлаждения двигателя с помощью воздушного потока, что не дает силовому агрегату перегреться. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

На двигателях ВАЗ 2107 инжектор или карбюратор пропустить включение датчика вентилятора достаточно сложно — сам вентилятор охлаждения достаточно громкий.

А в том случае, если карбюратор настроен не должным образом, на приборной панели может загораться индикатор давления моторной жидкости.

Схема активации вентилятора охладительной системы ВАЗ 2107

Охладительная система «семерки» настроена таким образом, что вентилирующее устройство в нормальных условиях эксплуатации активируется не сразу. Это происходит в тот момент, когда достигается определенный температурный режим. Чтобы точно выявить этот момент, используется датчик вентилятора, отвечающий за активацию данного устройства.

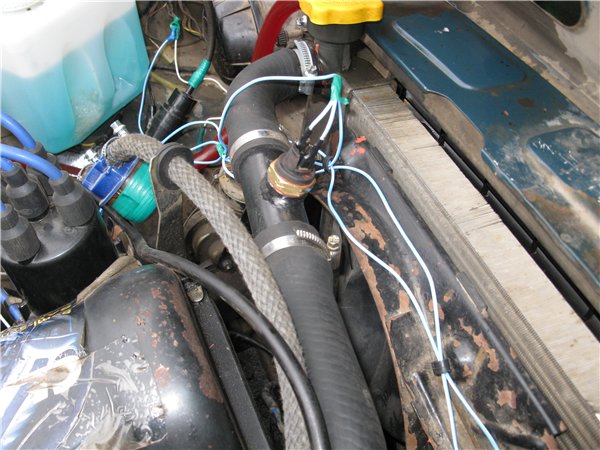

Где находится датчик включения вентилятора? Такой вопрос приходил в голову каждому автовладельцу, который когда-либо занимался ремонтом системы охлаждения.

Расположен он в радиаторе, поскольку в первую очередь происходит нагревание малого круга охлаждающей жидкости, после чего система предусматривает проход антифриза через радиатор. Работа последнего заключается в интенсивном теплообмене.

Только в том случае, когда уровень температуры увеличивается более, чем на 92 градуса, ДВ начинает работу.

На карбюраторной стоят два датчика ОЖ, один — на приборную панель, другой — на включение вентилятора. А на инжекторной один датчик, он показывает температуру на приборной панели и идет ЭБУ, и оно управляет включением вентилятора.

Принудительное включение вентилятора

Датчик включения вентилятора отечественной «семерки»

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Инжекторные моторы

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

1. Электронный блок управления.
2. Датчик температуры охлаждающей жидкости.
3. Электромагнитное реле.

Причина, по которой может не срабатывать (или же часто слишком включаться) электровентилятор, кроется в одном из этих узлов. Конечно, двигатель включается чересчур часто в том случае, если соты радиатора снаружи или изнутри сильно загрязнены, если имеются воздушные пробки. А вот не включается он по причине наличия поломок в системе управления.

Итак, вам нужно для диагностики найти датчик температуры. Расположен он в одном из патрубков системы охлаждения двигателя ВАЗ 2107. Если посмотреть сверху на мотор, то его вы найдете под патрубком, который соединяет топливную рампу с дроссельной заслонкой. Чтобы проверить его, нужно отключить клемму и провести замер сопротивления между центральным выводом и массой. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если же температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, либо оно значительно отличается от приведенных выше значений, то явно имеется неисправность датчика, ремонтировать его невозможно. Цена нового составит примерно 100-200 рублей (в зависимости от аппетита продавца). Но если исправен датчик, а электровентилятор не срабатывает, то нужно проверить его электродвигатель и реле включения. Если неполадок не обнаружено, проводите диагностику электропроводки.

Если и это не дало результата, вам потребуется помощь грамотного автоэлектрика. Скорее всего, сбилась прошивка или сгорела часть схемы электронного блока управления. Если больше никаких неприятностей нет, то вместо дорогостоящей замены ЭБУ окажется проще поставить датчик включения электровентилятора, благо в радиаторах место для его установки имеется.

Пожалуй, на этом поиск неисправностей можно завершить. Именно такого алгоритма будет достаточно, чтобы провести ремонт системы охлаждения. В том же случае, если не представляется возможным заменить реле или датчик, например, просто подключите электровентилятор к аккумуляторной батарее. Только после остановки обязательно отключайте его.

Источник

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Не работает вентилятор охлаждения на ВАЗ 2107

Всем привет сегодня хочется поговорить о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы уже, наверное, знаете, что на автомобили ВАЗ 2107 устанавливались два вида двигателей карбюратор и инжектор. Поэтому цепи подачи напряжения на двигатель вентилятора охлаждения будут отличаться. На инжекторном двигателе ВАЗ 2107 ,двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому первым делом при поиске неисправности начинают со снятия разъёма с датчика. Если сам вентилятор рабочий, то он должен заработать. Вставив в клеммы разъёма нагрузку в виде лампочки, он должен остановиться. Данным приёмом вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому в случае необходимости датчик придется заменить.

Если при снятия разъёма с датчика вентилятор не заработал, то его работу можно проверить путём присоединения напрямую. Возможных вариантов в таком случае два если вентилятор работает, то нужно проверить предохранитель и реле вентилятора. И в случае необходимости заменить, соблюдая ампераж. А вот если вентилятор не заработал, то нужно проверить щётки и в случае необходимости заменить.

На карбюраторном ВАЗ 2107 во всей электрической цепи включения вентилятора отсутствует ЭБУ, а бывает, что даже отсутствует реле вентилятора. Поэтому на карбюраторной семёрке найти неисправность вентилятора, намного проще.

Ну, вот и все мы рассмотрели основные причины, почему не работает вентилятор охлаждения на автомобиле ВАЗ 2107. Всем пока.

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

• устройство не включается вообще;
• электродвигатель запускается, но работает постоянно;
• вентилятор начинает работать слишком рано, или слишком поздно;
• при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи

К таким поломкам относятся:

• выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
• неисправность датчика;
• обрыв в электрической цепи;
• перегорание предохранителя;
• поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

• замыкание в электрической цепи вентилятора;
• выход из строя датчика;
• заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Принудительное включение вентилятора

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.

На видео ниже вы можете посмотреть, как владелец ВАЗ организовал кнопку принудительной активации вентилятора при неработающем датчике (автор видео — Vlad Pakhandrin).

Алгоритм поиска неисправности

Если на вашей ВАЗ 2107 (карбюратор) не срабатывает электровентилятор охлаждения, нужно совершить следующие действия:

Заглушить двигатель и включить зажигание.
Плоской отверткой замкнуть выводы датчика включения вентилятора

Обратите внимание на то, что все управление идет по массе. Если включился вентилятор, то неисправен датчик

Если же не работает, то причина кроется глубже.
Отключите колодку от электровентилятора и подайте питание от аккумулятора напрямую. Вращающийся ротор говорит о том, что двигатель работает. Если же электровентилятор не срабатывает даже так, придется думать насчет его замены.
Если вентилятор и датчик исправны, нужно проверить электромагнитное реле (если имеется в схеме).
Последними проверяются провода. Очень часто происходит окисление в местах соединения с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Этот же алгоритм отчасти можно применить и к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть и такие машины.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

https://youtube.com/watch?v=qWG8AyJ8aZ0
