Замена термостата на оке

Виды термостатов и правила их выбора

Решив выполнить замену терморегулирующего устройства, многие водители задаются вопросом — поставить импортный или отечественный термостат на ваз 2114, какой из них лучше и какой фирме отдать предпочтение.

Абсолютно точный ответ в данной случае дать вряд ли получится, ведь каждый сам выбирает подходящие запчасти, исходя из вопроса доступности, цены и других факторов.

Термостат PEKAR

Скажем же о том, что можно выделить следующие 3 группы термостатов, которые подходят для 14-й и которые можно найти в обычных автомагазинах:

Отечественные. Родные термостаты для 2114 очень легко найти в продаже, но при этом стоит помнить о том, что их качество оставляет желать лучшего — они или выходят из строя раньше положенного срока (25.000 км) или часто клинят, что может привести к перегреву мотора в пути. Именно поэтому, приобретать их в качестве замены не рекомендуется.
Китайские. Могут иметь привлекательный внешний вид и блестящий корпус, но их общее качество заметно хуже отечественных вариантов. Именно поэтому приобретать китайские термостаты можно лишь в том случае, когда ничего другого не осталось.
Иностранные. Несмотря на чуть большую стоимость, имеют в разы лучшее качество исполнения, благодаря чему предпочтение следует отдать именно им.

Термостат LUZAR

Но что делать, если фирменных деталей найти не удалось, а выбор самих термостатов довольно широк и цены примерно одинаковы? В такой ситуации следует обратить внимание на материал корпуса. Приобретать следует лишь изделия, изготовленные из нержавейки или качественной латуни, отличить которые можно по весу, взяв в руки

Термостат WEEN (Польша)

Категорически не следует приобретать изделия из цинковых сплавов, которые могут имитировать латунь или сталь, но при этом очень легки. Корпуса таких термостатов крайне ненадежны, и могут потечь не только от удара, но и от частых перепадов температуры (особенно в зимний период).

Запчасти для замены термостата в Калине

Итак, что понадобится для работы:

— собственно новый термостат, желательно предварительно проверенный на срабатывание кипятком, чтобы не делать всю работу заново, в случае приобретения брака;

— 1 литр охлаждающей жидкости той же марки, что залита в систему; см. здесь

— пустая чистая емкость не менее 5 литров;

— силиконовый герметик; например, такой

— набор слесарного инструмента — отвертки, пассатижи, торцевой ключ — внутренний шестигранник «на 5».

— желание, минимальные слесарные навыки и пара часов свободного времени.

Очень желательно предварительно вымыть двигатель. Работать не обязательно в гараже, яма не понадобится и под машину лазить не придется. Итак, начнем.

Стоимость и артикулы термостата на ВАЗ-2110

Если термостат разборный, можно заменить только верхнюю крышку с клапаном.

Что касается приобретения нового термостата на ВАЗ-2110, то особенностью данной модели является возможность замены только одного пускового элемента. Это обойдётся в два раза дешевле.

Слева 5-ти дырочный термостат, справа – 6-ти дырочный.

При покупке термостата нужно помнить, что они бывают старого и нового образца. Если на вашей машине установлена деталь старого образца, а в магазине имеются в наличии только детали нового образца, не стоит расстраиваться. При наличии смекалки и ножовки по металлу новая деталь отлично устанавливается на место детали старого образца.

Подгонка старого образца под новый

Установка 6-ти дырочного термостата.

Для этого нужно только отпилить кусок патрубка, который идёт от помпы, после чего отсоединить кусок от старой детали. После этих манипуляций термостат нового образца прекрасно впишется в систему охлаждения автомобиля.

Так как при покупке запчастей для отечественных автомобилей существует шанс приобрести бракованную деталь, перед покупкой термостата его можно проверить на герметичность. Для этого нужно просто сильно дунуть в штуцер. Если корпус герметичен, то воздух должен остаться внутри. Если воздух выходит наружу, то такую деталь приобретать не стоит.

Оригинальный термостат, который ставился на производстве, имеет артикул 2110–1306010. Стоит он недорого, но и качество его стабильностью не отличается. Большинство владельцев ВАЗ-2110 предпочитают приобретать аналоги, которые служат гораздо больше времени.

Все зарубежные аналоги значительно дороже, но установив их, владельцы лишаются головной боли, связанной с работой термостата. Спросом пользуются детали Fenox, Pekar, Finwhale, Luzar.

Термостат для ВАЗ-2110 Finwhale T111.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента

Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

Простые методики проверки прибора

В составе термостата находятся клапаны, которые могут открывать путь жидкости через радиатор, одновременно перекрывая прямой перепуск обратно в рубашку охлаждения блока. Когда тепловой режим установился в пределах нормы, клапаны направляют большую часть антифриза в радиатор, все процессы стационарны, а температура жидкости примерно равна во всех точках. Проверка работы термостата всегда основана на замерах температуры в разных местах системы охлаждения. Её можно произвести приблизительно, не демонтируя регулятор с машины, или более точно после снятия.

Контроль состояния без демонтажа деталей

Сам процесс снятия термостата обычно несложен, но отягощён процедурами слива жидкости, а потом обеспечения герметичности, заправки системы и удаления воздушных пробок. К счастью, в большинстве случаев достаточно надёжной будет проверка прибора непосредственно на моторе:

Для начала надо выяснить по какой схеме установлен термостат на конкретном автомобиле, то есть в каком порядке циркулирует жидкость по большому и малому кругам. От этого зависит, температуру какого из шлангов надо контролировать.
Определившись со шлангом, можно запустить двигатель, и по мере прогрева рукой или специальным бесконтактным прибором (пирометром) измерять температуру поступающей в радиатор жидкости.
При работе термостата на малый круг подводящий шланг радиатора должен оставаться холодным, это означает исправность соответствующего клапана.
По мере приближения температуры к рабочей зоне по индикатору приборной панели, шланг должен начать теплеть, а затем стать настолько же горячим, как и двигатель. Это будет означать исправность термостата и правильную работу обоих его клапанов.

Проверить исправность термостата без снятия практически всегда можно с достаточной надёжностью. Главным при этом должно стать правило менять его на новый при малейших подозрениях. Здоровье двигателя важнее.

Проверка снятого термостата

Иногда всё же требуется более точная визуальная проверка. Чтобы узнать, например, рабочий ли термостат был куплен, не ставя его на машину, или убедиться в правильности заявленных порогов срабатывания детали.

Самый надежный способ проверки работоспособности термостата — после его снятия с автомобиля

Для этого термостат помещают в сосуд с водой и ставят на плитку. Вода нагревается, температура контролируется подходящим термометром. У термостата обычно указываются температуры начала открытия и полного переключения потока на большой контур. Это прекрасно можно заметить, наблюдая за перемещением клапанов, нагревая воду до кипения и фиксируя показания термометра. Работоспособность подтвердится, если реальные пороговые значения совпадут с заявленными.

Как проверить мультиметром термостат

Особо следует упомянуть так называемые электронные термостаты. Никакой особенной электроники там нет, просто для более точной работы в них встраивается дополнительный нагревательный элемент. Это позволяет форсировать открытие радиатора при интенсивных нагрузках, а также решить проблему начального открытия, когда двигатель уже прогрелся, а к термостату поступило недостаточно тепла для быстрого срабатывания. В этих случаях система управления двигателем подаёт напряжение на нагреватель, который и ускоряет термостат.

Для проверки нагревателя достаточно переключить мультиметр на режим омметра и измерить сопротивление между контактами разъёма нагревателя. Обычно оно должно быть в пределах 10-20 Ом. Если разъём четырёхконтактный, значит в корпусе термостата ещё имеется датчик температуры, они имеют разное сопротивление, узнать которое можно из спецификации конкретного прибора и проверить тем же мультиметром.

Автомобильные термостаты не настолько сложны, чтобы с их проверкой не справился любой человек, проявивший минимум любознательности. А делать это стоит не только при появлении признаков неисправности. Например, опыт показывает, что эти приборы не любят плановых замен антифриза, воздушных пробок в системе и простого старения охлаждающей жидкости. Во всех этих случаях есть смысл провести несложные проверки, описанные выше.

Как образовывается давление

Давайте попробуем разобраться, вследствие чего создается и поддерживается повышенное давление в системе охлаждения мотора. После того как вы завели двигатель вашего автомобиля он станет нагреваться, и температура охлаждающей жидкости растет.

Соответственно образовывается пар, и вот за счет него начинает повышаться и уровень давления. В пробке радиатора или расширительного бачка установлен клапан, который поддерживает его на необходимом уровне.

Если говорить про цифровые параметры, то в зависимости от производителя это от 1,2 до 2 бар. Обычно, при росте давления свыше 1,5 бар срабатывает предохранительный клапан, и избыток образовавшегося пара сбрасывается в атмосферу.

Три случая для замены термостата

Так как термостат является достаточно простой деталью, менять его нужно только в трёх случаях:

Если клапан заклинило в закрытом состоянии и антифриз ходит только по малому кругу.
Если клапан заклинило в открытом состоянии, и охлаждающая жидкость циркулирует только по большому кругу. К этому же пункту можно отнести случаи, когда клапан клинит в полураскрытом положении.
Если машина эксплуатируется в жарком климате, и стандартный термостат не справляется с нагрузкой, его также нужно заменить на другую модель, которая будет предназначена для эксплуатации в жарком климате.

Клапан заклинило в закрытом состоянии

Заклинить может старый термостат и даже новый, если изделие низкого качества.

Что касается случая, когда клапан заклинило в закрытом состоянии, то это очень опасно для двигателя.

Безусловно, каждый из водителей летом наблюдал картину, как автомобили стоят с открытым капотом, из-под которого валит пар, а под машиной растекается лужа. Эта ситуация случается из-за перегрева охлаждающей жидкости, которая расширяясь при нагреве, разрывает патрубки или радиатор.

Как определить неисправность термостата даже с неисправным датчиком температуры двигателя

Если температурный датчик вышел из строя, то опытный водитель может определить повышение температуры по поведению автомобиля. Когда двигатель перегревается, он начинает сильно «тупить», то есть медленно набирает обороты и скорость. В этом случае рекомендуется быстро прекратить движение и подождать, пока мотор не остынет.

Если же клапан термостата заклинит в открытом состоянии, то летом это можно и не заметить. Зимой эту проблему можно определить по медленному нагреву салона.

Как поменять тосол Оки

Сначала стоит открыть кран отопителя, передвинув рычаг в салоне вправо до упора. Затем подставить емкость под радиатор, куда будет сливаться охлаждающая жидкость. После этого нужно открутить сливную пробку на радиаторе и снять крышку на расширительном бачке. Также следует слить жидкость с блока цилиндров, открутив сливной болт.

Слив жидкость и закрутив сливные пробки на радиаторе и блоке цилиндров, нужно установить воронку и залить новый тосол или антифриз в расширительный бачок до верхней кромки. Затем запустить двигатель и дать ему прогреться до рабочей температуры, чтобы включился вентилятор. Теперь остается лишь проверить уровень жидкости в бачке и долить, если потребуется.

Увидеть как делается замена охлаждающей жидкости на автомобиле Ока поможет это видео с инструкциями.

Пробка для слива охлаждающей жидкости из блока цилиндров расположена выше трубки маслоизмерительного щупа, а пробка для слива жидкости из радиатора – на правом бачке радиатора под датчиком включения вентилятора системы охлаждения.

Вам потребуются: Ключ «на 13», емкость для слива охлаждающей жидкости, охлаждающая жидкость, воронка.

Применяйте охлаждающие жидкости, рекомендованные заводом-изготовителем (см. приложение 2).
Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.
При пуске двигателя пробка расширительного бачка должна быть закрыта. Заворачивайте пробку расширительного бачка плотно. Расширительный бачок при работающем двигателе находится под давлением и поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость.
При работающем двигателе следите за температурой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него. Если отопитель подает подогретый воздух, значит скорее всего неисправен вентилятор (обратитесь к специалистам), а если холодный – значит в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3-5 мин и закройте пробку расширительного бачка.

Откройте кран отопителя, переместив рычаг управления вправо до упора.

Подставьте емкость под пробку сливного отверстия радиатора системы охлаждения и отверните пробку.

Откройте пробку расширительного бачка системы охлаждения, повернув ее против часовой стрелки.

Отверните пробку сливного отверстия на блоке цилиндров и слейте остатки охлаждающей жидкости из каналов блока цилиндров, предварительно подставив под нее емкость. Заверните пробку.

Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте до уровня верхней кромки ремня крепления бачка.

Источник статьи: http://avtotop.info/skolko-tosola-zalivaetsja-v-oku/

Видео — как снять двигатель

Прежде чем рассуждать о будущем, неплохо бы вспомнить прошлое. Тем более что далеко ходить не придется — Ока появилась на свет немногим раньше, чем рухнул СССР.

1988 год

На Волжском автозаводе начинается производство нового микролитражного автомобиля ВАЗ-1111 Ока, ранее разрабатывавшегося на Серпуховском автомобильном заводе с 70-х годов. Автомобиль отличается достаточно современной для своего времени внешностью, простым в эксплуатации и ремонте двухцилиндровым карбюраторным двигателем объемом 0.65 л (с уполовиненным блоком цилиндров от «восьмерочного» 1.3), двухконтурной системой тормозов, малым расходом топлива и демократичной ценой.

Производство автомобиля параллельно стартует на Серпуховском автомобильном заводе и Заводе малолитражных автомобилей в Набережных Челнах.

Я так понял, это возможно на гладком месте без разного рода подъемников и т.д., если мотор без головы уже? Сам вроде должен его достать или вдвоем с кем-то? А дальше уже снимать поддон, поршня, везтина расточку, может к Михалыч и т.д. его даже на метро на хозяйственной тележке можно, если я правильно понял? Все одно лучше чем буксировать машину куда нибудь.

Кто-нибудь такое проделывал уже?

Да зафигом ему лебедка-то? К дереву её чтоле цеплять? Жил бы человек на севере, я давно б подъехал да и выдернули бы сердце.

— Всё не так плохо, всё гораздо хуже.

Тем более, что все соседи сразу к рациям бросяцца. . и начнут шифровки-доносы участковому отбивать «Дело нечисто! Снимает двигатель! Срочно проверить документы!» и т.п.

Точное место где моя Окушка стоит сейчас

Вот примерно так и планирую только там не киргизы а молодежь, которая из нескольких утильных копеек или таврий одну собирает, раскрашивает шашечками и лампочками и катается иногда

Источник https://remont-avtovaz.ru/snyatie-dvigatelya-s-oki/

Источник https://automend.ru/vaz-oka/28.html

Источник https://andresanda.ru/kalina/snyat-dvigatel-s-oki-ne-snimaya-korobki.html

Проверка работоспособности термостата ВАЗ 1111

Установка термостата на автомобиле (запасное колесо снято):

1 – шланг к расширительному бачку 2 – термостат 3 – отводящий шланг радиатора 4 – подводящий шланг радиатора 5 – шланг к подводящей трубе водяного насоса

Одной из причин длительного прогрева двигателя после пуска и его перегрева во время работы является неисправность термостата.

Клапан термостата должен открываться при температуре охлаждающей жидкости 85–89°С.

Термостат взаимозаменяем с термостатом автомобиля ВАЗ-2108.

Общие сведения

Пустите двигатель и дайте ему поработать на холостом ходу. Потрогайте рукой отводящий шланг радиатора – он должен быть холодным. Если шланг нагревается, значит термостат неисправен и его необходимо заменить (клапан термостата не закрывается).

Прогрейте двигатель до температуры приблизительно 87 °С (стрелка указателя температуры охлаждающей жидкости приближается к красной зоне). Когда стрелка будет на расстоянии 3–4 мм от красной зоны, шланг должен начать нагреваться. В противном случае термостат неисправен (клапан термостата не открывается) и его необходимо заменить.

Видео про «Проверка работоспособности термостата» для ВАЗ 1111

Как проверить термостат.

Как проверить термостат. Сделай Сам!

Ока 360 ; Термостат 21082

Источник статьи: http://carmanuals.ru/vaz/vaz-1111/tehnicheskoe-obsluzhivanie/proverka-rabotosposobnosti-termostata

Замена термостата Ваз 1111 ОКА

Руководства по ремонту
Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
Замена термостата

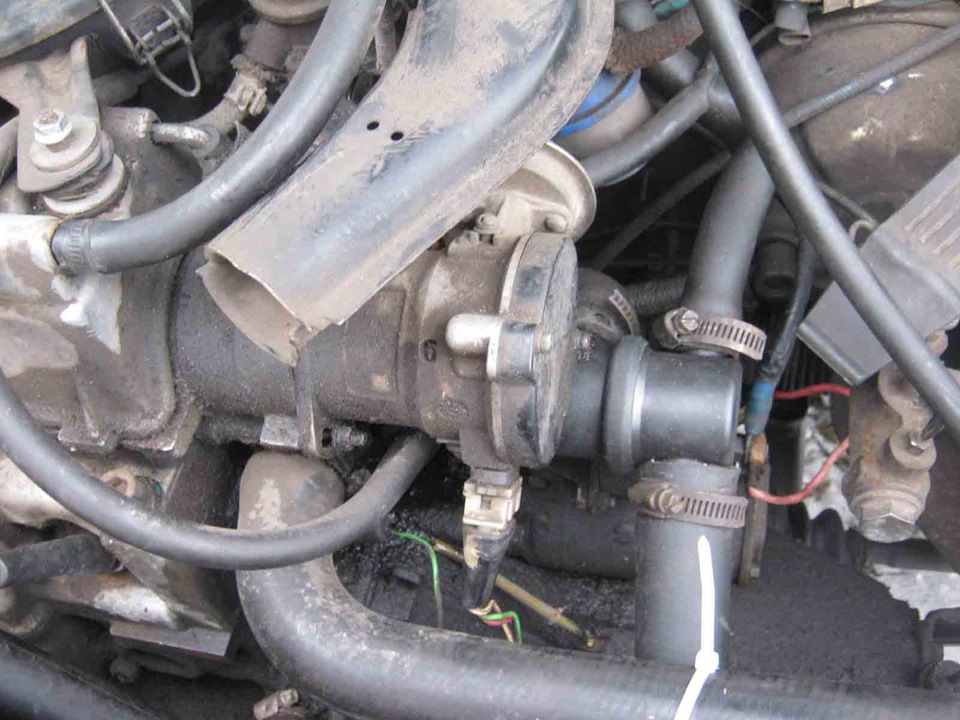

Расположение термостата:

— соединительный шланг2 — шланг к подводящей трубеводяного насоса3 — шланг расширительного бачка4 — термостат5 — отводящий шланг радиатора

Вам потребуется

Если двигатель после пуска долго прогревается или перегревается во время работы, то возможной причиной этого может быть неисправность термостата.

Основной клапан термостата должен начать открываться при температуре охлаждающей жидкости 85–95 °С и полностью открыться при температуре 102 °С. При этом ход клапана должен составлять не менее 8 мм.

Термостат взаимозаменяем с термостатом автомобиля ВАЗ-2108.

Для проверки термостата опустите его в воду, подогретую до температуры 78–80 °С. Нагрейте воду, постоянно перемешивая, до температуры (87±2) °С. При этой температуре основной клапан термостата должен начать открываться. В противном случае замените термостат.

Как заменить термостат на Оке: инструкция в 8 шагов

Шаг 1: Подготовка

Перед началом замены термостата необходимо убедиться, что двигатель полностью остыл. Для этого рекомендуется выключить автомобиль и оставить его на несколько часов.

Шаг 2: Доступ к термостату

Откройте капот автомобиля и найдите место расположения термостата. Обычно он находится рядом с водяным насосом. Для доступа к нему возможно потребуется снять некоторые элементы, например, корпус воздушного фильтра или шланги.

Шаг 3: Дренаж системы охлаждения

Под термостатом располагается стакан или контейнер, который служит для сбора охлаждающей жидкости при дренаже системы. Расположите его под сливным патрубком системы охлаждения и аккуратно откройте сливной винт, чтобы жидкость стекала в контейнер. После полного вытекания жидкости закройте винт.

Шаг 4: Снятие старого термостата

Открутите крепежные винты, которыми термостат прикреплен к двигателю. Аккуратно снимите старый термостат и убедитесь, что все уплотнительные прокладки были удалены. Помните, что остывшая жидкость может протечь, поэтому держите под рукой тряпки или бумажные полотенца, чтобы при необходимости промокнуть их.

Шаг 5: Установка нового термостата

Установите новый термостат на двигатель, следуя инструкции производителя. Убедитесь, что все уплотнительные прокладки в правильном месте. Прикрутите крепежные винты, но не затягивайте их слишком сильно, чтобы не повредить уплотнение.

Шаг 6: Наполнение системы охлаждения

Откройте крышку расширительного бачка и аккуратно наливайте охлаждающую жидкость до необходимого уровня

Важно использовать охлаждающую жидкость, рекомендованную производителем автомобиля. После завершения этого шага закройте крышку бачка

Шаг 7: Проверка работы

Включите автомобиль и оставьте его работать на холостом ходу несколько минут, чтобы убедиться, что охлаждающая система функционирует нормально. Проверьте на предмет утечек и вытекания охлаждающей жидкости. При необходимости дополнительно налейте охлаждающей жидкости.

Шаг 8: Проверка и завершение

После проведения всех предыдущих шагов помыть и удалить все следы охлаждающей жидкости, проверьте наличие утечек и убедитесь, что все элементы установлены корректно. Закройте капот автомобиля и осуществите пробную поездку, чтобы проверить работу системы охлаждения и термостата.

Шаг	Действие
1	Подготовка
2	Доступ к термостату
3	Дренаж системы охлаждения
4	Снятие старого термостата
5	Установка нового термостата
6	Наполнение системы охлаждения
7	Проверка работы
8	Проверка и завершение

Снятие старого термостата

Перед началом работы убедитесь, что система отопления выключена и остыла.

Шаг 1: Выключение системы отопления

Перед снятием старого термостата обязательно выключите систему отопления. Это можно сделать, отключив питание котла или при помощи выключателя на электрической панели.

Важно: Перед проведением работ убедитесь, что система полностью остыла, чтобы избежать возможных ожогов или повреждений

Шаг 2: Отсоединение старого термостата

Следующим шагом является отсоединение старого термостата от стены. Обычно для этого необходимо ослабить крепежные винты или использовать отвертку для отвинчивания пластины крепления.

Внимание: Будьте осторожны при отсоединении термостата, чтобы не повредить провода или другие компоненты системы отопления

Шаг 3: Отключение проводов

После снятия старого термостата вам необходимо отключить провода, подключенные к нему. В большинстве случаев провода прикреплены к термостату при помощи отдельных клемм или зажимов. Отсоедините провода, обозначив их расположение на новом термостате или сняв фотографию для последующей справки.

Подсказка: Для избежания путаницы обозначьте провода цветами или использованием меток.

Теперь вы готовы к установке нового термостата. Продолжайте следовать инструкциям для продолжения процесса замены.

Радиатор и расширительный бачок

Радиатор — разборный, с пластмассовыми бачками, трубчатопластинчатый, с двумя рядами трубок.

Сердцевина 24 радиатора состоит из 36 алюминиевых круглых трубок и алюминиевых теплопередающих пластин оребрения трубок, сердцевина крепится к пластмассовым бачкам через резиновые уплотнительные прокладки. Для повышения эффективности охлаждения жидкости охлаждающие пластины оребрения отштампованы с насечкой, обеспечивающей турбулентное движение воздуха через радиатор. Радиатор двухходовой, левый бачок имеет перегородку, разделяющую его пополам.

Использование алюминия и пластмассы при изготовлении радиатора значительно снизило его вес.

Радиатор не имеет заливной горловины, жидкость заливается в расширительный бачок. Верхний патрубок левого бачка 21 радиатора соединяется шлангом с расширительным бачком 19. Левый бачок имеет также подводящий и отводящий патрубки. Правый бачок радиатора имеет сливную пробку 30 и датчик 25 включения электровентилятора.

Радиатор в сборе устанавливается на три резиновые опоры: две внизу вставляются в отверстия передка кузова, третья вверху прижимается пластиной с помощью двух гаек. Резиновые прокладки сердцевины и резиновые опоры радиатора резко снижают воздействие на него вибрационных нагрузок.

Расширительный бачок 19 изготавливается из полупрозрачного полипропилена, крепится ремнем к кронштейнам щитка передка кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом 18. Для предотвращения образования паровых пробок в системе охлаждения верхний патрубок бачка соединяется шлангом с левым бачком 21 радиатора.

Расширительный бачок имеет заливную горловину, закрываемую пластмассовой пробкой с выпускным (паровым) 39 и впускным 40 клапанами. Клапаны устанавливаются в пробке в отдельном неразборном латунном блоке.

Пробка взаимозаменяема с пробкой расширительного бачка автомобиля ВАЗ-2108.

На работающем двигателе при резком повышении температуры охлаждающей жидкости или ее закипании увеличиваются давление и теплоотдача радиатора. При повышении давления до 1,1 кгс/см2 открывается выпускной (паровой) клапан 39, и пары выходят из бачка в атмосферу.

При охлаждении жидкости в системе или сливе жидкости давление в системе понижается и через впускной клапан 40 в систему подсасывается атмосферный воздух. Давление начала открытия впускного клапана составляет 0,03…0,13 кгс/см2. Для полного слива жидкости из системы пробка расширительного бачка должна обязательно сниматься.

Ремонт ВАЗ Ваз ОКА : Замена водяного насоса

Руководства по ремонту
ВАЗ «ОКА» 1111 1988-2008
Замена водяного насоса

Основными дефектами водяного насоса являются течь охлаждающей жидкости из насоса и износ подшипника насоса (определяется по повышенному шуму при его работе).

Ремонт водяного насоса, как правило, к желаемому результату не приводит, поэтому рекомендуется заменять насос в сборе.

Вам потребуются: ключи «на 10», «на 17», две отвертки.

Все автомобили » ВАЗ 1111 (Ока) .

10.9.3 Замена водяного насоса

Вам потребуются

ключи «на 10», «на 17»
две отвертки

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи и слейте охлаждающую жидкость.

Установите поршень первого цилиндра в положение ВМТ (см. подраздел 10.1.).

Снимите натяжной ролик (см. подраздел 10.3.1.).

Снимите зубчатый шкив распределительного вала (см. подраздел 10.4.2., операции 1–5).

Ремонт водяного насоса, как правило, к желаемому результату не приводит. Поэтому рекомендуется заменять насос в сборе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Слейте охлаждающую жидкость.

3. Установите поршень 1-го цилиндра в положение ВМТ (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

4. Снимите натяжной ролик (см. «Замена ремня привода распределительного вала и натяжного ролика»).

ПРЕДУПРЕЖДЕНИЕ

После снятия ремня привода распределительного вала запрещается поворачивать распределительный и коленчатый валы, иначе нарушится установка фаз газораспределения.

5. Снимите зубчатый шкив распределительного вала (см. «Замена прокладки головки блока цилиндров»).

6. Выверните четыре болта и отверните гайку крепления задней крышки ремня привода распределительного вала.

7. Снимите заднюю крышку ремня привода распределительного вала.

8. Вставив отвертку в паз, аккуратно отделите насос от блока и снимите его.

9. Снимите с насоса прокладку.

10. Замените водяной насос, если течет охлаждающая жидкость через дренажное отверстие (поврежден сальник насоса)…

11. …имеется заметный осевой люфт валика насоса (поврежден подшипник насоса)…

12. …обнаружены трещины, сколы, выкрашивания на крыльчатке 1, зубчатом шкиве 2 и корпусе 3 насоса.

13. Проверьте затяжку стопорного винта подшипника насоса. При необходимости затяните винт.

14. Замените поврежденную прокладку насоса.

15. Установите насос в порядке, обратном снятию. При этом номер на насосе должен быть направлен вверх.

16. Установите остальные детали в порядке, обратном снятию. При этом шкив распределительного вала устанавливайте выступающей частью ступицы в сторону от двигателя. После этого проверьте совпадение меток ВМТ на шкиве распределительного вала и задней крышке ремня привода (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). Отрегулируйте натяжение ремня привода распределительного вала (см. «Регулировка натяжения ремня привода распределительного вала») и залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

Скачать информацию со страницы
