Не работает очиститель лобового стекла ока

Характеристика стартера на Оку

Для начала разберем основные функциональные особенности стартерных устройств. Начнем с конструкции и принципа действия.

Место расположения и предназначение

Стартерный узел представляет собой устройство, использующееся для преобразования электрической энергии в механическую, которая необходима для пуска мотора. В автомобилях Ока этот механизм находится под термостатом охладительной системы. Он зафиксирован с помощью винта и гайки на картере сцепления.

Устройство и принцип работы узла

В корпусе механизма находятся полюса обмотки возбуждения, которые зафиксированы специальными винтами. Три из этих обмотки являются последовательно подключенными, а одна — шунтовая. Вся конструкция закреплена двумя крышками корпуса, зафиксированными с помощью винтов. На задней крышке находится специальный щеточный механизм с четырьмя щетками.

В самом корпусе расположен якорь — это вал с установленным сердечником с обмоткой, ее концы выведены на пластины коллекторного устройства. Последний представляет собой деталь торцевого типа. На передней части якорного элемента выполнены шлицы, по ним осуществляется перемещение привода механизма, оснащенного, в свою очередь, внутренними шлицами. Непосредственно сам привод фиксируется на фалу при помощи специальной втулки, установленной сверху стопорного кольца, который, в свою очередь, находится на проточке вала.

На верхней части корпуса, в частности, крышке, установлено тяговое реле. Этот элемент конструктивно состоит из корпуса с обмоточными элементами, сердечника, а также крышки и возвратной пружинки. На самой крышке реле расположены винты, выполняющие также функцию силовых контактов элемента. Также здесь находится и контактная пластинка, предназначенная для замыкания силовых контактов.

Само реле оснащается двумя обмотками — втягивающей, а также удерживающей, а в его крышку выведен дополнительный контакт, использующийся для их питания. Напряжение на него передается с замка зажигания, когда водитель пытается запустить мотор.

Фотогалерея «Основные компоненты»

1. Втягивающее реле

2. Бендикс или привод

3. Якорь Что касается привода, или как его принято называть — бендикса, то этот элемент являет собой муфту свободного хода, причем на одном ее конце имеется приводная шестеренка. Устройство стартерного механизма по своей конструкции предусматривает наличие муфты, которая необходима для подачи крутящего момента в одном направлении от узла к силовому агрегату. Когда агрегат будет запущен, произойдет разъединение механизма от мотора. Предназначение реле заключается в подаче шестеренок приводного элемента в соединение с маховиком.

Вкратце о принципе функционирования:

Водитель поворачивает ключ в положение Пуск.
Реле механизма подает питание на обмоточные элементы, а затем на обмотки тягового реле.
В результате происходит образование электромагнитного поля, способствующего втягиванию сердечника. Когда этот элемент втягивается, за ним тянется рычаг привода, предназначение которого, как сказано выше, заключается в зацеплении шестеренки устройства с маховиком.
Когда сердечник полностью втянется, в результате перемещения пластины происходит замыкание контактов, что приводит к подаче напряжения на обмотки электромотора. В этот момент происходит также обесточивание обмотки.
При заведении силового агрегата в работу вступает обгонная муфта, которая разрывает подачу крутящего момента от силового агрегата якорному элементу. Таким образом, он предотвращает повреждение последнего. Когда мотор будет заведен, ключ выйдет из режима Пуска, что приведет к размыканию контактов на реле. Сердечный элемент возвращается в исходное положение.

Какой узел подходит?

Многих автовладельцев интересует вопрос — от чего может подходить стартер на Оку? Поскольку штатные устройства не особо надежны и наши соотечественники часто сталкиваются с необходимостью проведения ремонта, приходится искать аналоги для установки. Самым оптимальным вариантом является механизм от Катэк для автомобиля ВАЗ 2110, именно он имеет идентичные крепления (автор видео — канал Expert R).

Ремонт очистителя ветрового стекла ВАЗ 2106

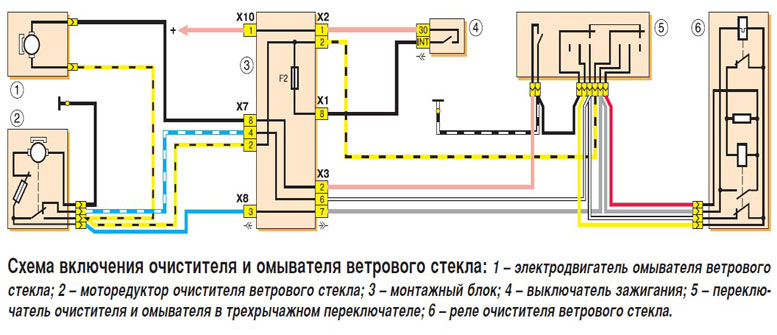

Схема включения очистителя и омывателя ветрового стекла


1 – электродвигатель омывателя; 2 – переключатель очистителя и омывателя ветрового стекла; 3 – реле очистителя ветрового стекла; 4 – моторедуктор очистителя;	5 – блок предохранителей; 6 – выключатель зажигания; 7 – генератор; 8 – аккумуляторная батарея.

Порядок выполнения

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.Для проверки состояния контактов
моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отворачиваем винты…

…и снимаем крышку.

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.

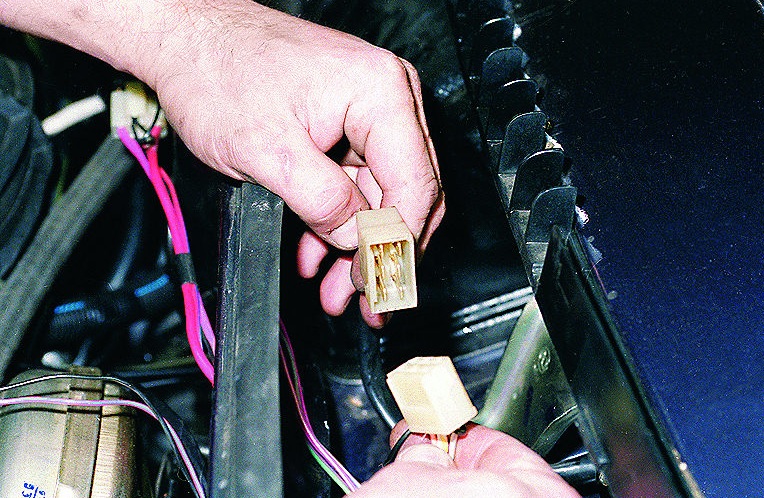

Для снятия стеклоочистителя разъединяем соединительную колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом “на 10” отворачиваем гайку крепления рычага щетки.

Ключом “на 17” стягиваем рычаг со шлицев оси.

Ключом “на 22” отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом “на 10” отворачиваем две гайки крепления стеклоочистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

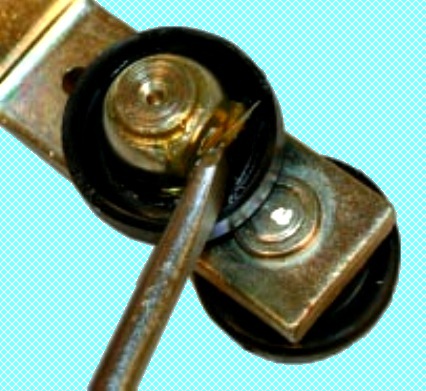

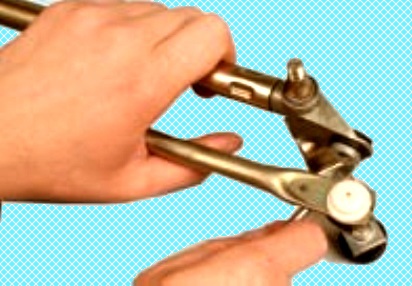

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом “на 10” отворачиваем гайку и снимаем кривошип.

Ключом “на 10” отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

…вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.

В крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином

Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.

Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):

…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода.

Описание бескаркасных щеток

Если вы поставите бескаркасные щетки стеклоочистителя ВАЗ 2106, то почувствуете разницу. Они отличаются более высокой стоимостью. Они также пользуются среди автолюбителей большим спросом. Они служат долго, работают бесшумно и хорошо очищают стекло. Такие стеклоочистительные щетки на ВАЗ 2106 менее подвержены температурному воздействию, не застывают от мороза и хорошо работают во время снегопада. Менять устройство необходимо тогда, когда ослаб резиновый наконечник (перестал чистить). Это означает, что корпус дворника износился и не обеспечивает достаточного прилегания чистящей поверхности к стеклу.

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

Новая ЛАДА Калина;
ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
Производство ЛАДА Ларгус и Nissan Almera;
ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

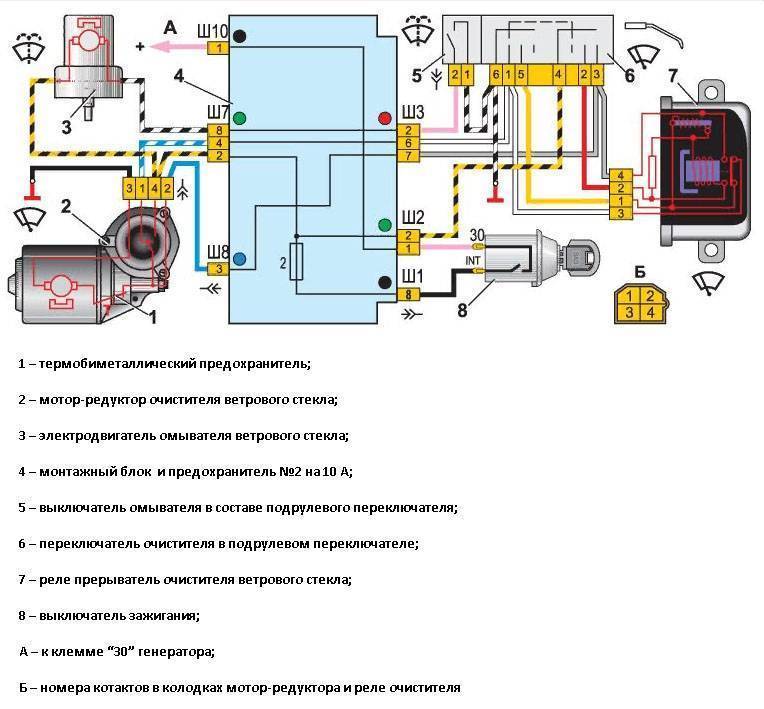

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

Убедимся в исправности поступления питания на электродвигатель дворников.
Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
Тянем на себя, и разъединяем скрепление именуемое шлицевым.
Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
Находим отверстия под переключатель.
В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

От аккумулятора отключаем клемму «плюс»;
Тянем на себя накладку и убираем клаксон;
У руля отворачиваем гайку;
Снимаем руль, выбивая его из шлицов;
От колонки руля, отсоединив фиксаторы, снимаем переключатель.
Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

Нужно отключить плюсовую клемму аккумулятора.
Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
Устанавливаем новое реле.
Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Схема подключения. Принцип работы

Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь — основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.

От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.

Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.

Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.

Одновременно якорь толкает шток, на котором закреплен контактный диск. Дойдя до упора, этот диск прижимается к «пятакам» силовых контактов, в результате чего замыкается цепь питания эл. двигателя, и он начинает вращаться, при этом шестеренка уже будет в зацеплении.

После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.

Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

Отсоединяется минусовая клемма аккумулятора.
В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.
Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.
Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.
Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
Сборка производится в обратном порядке.
Заливается свежая (или ранее слитая) охлаждающая жидкость.
Из системы удаляются воздушные пробки.
Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

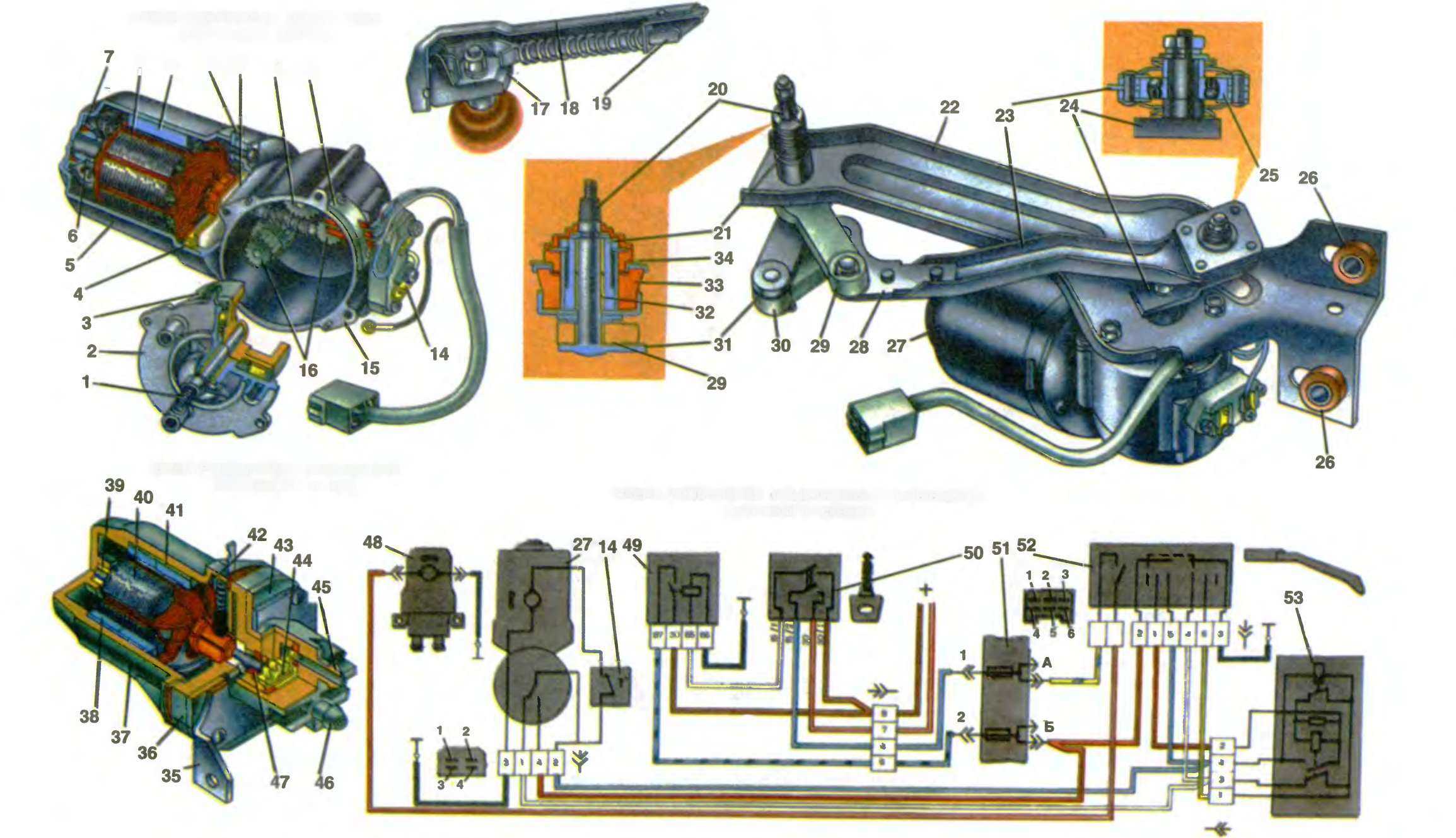

Порядок операций по ремонту стеклоочистителя снятие и установка редуктора с мотором:

Порядок операций по ремонту стеклоочистителя снятие и установка

Ремонт стеклоочистителя ВАЗ 2101 разборка и сборка

Порядок операций по ремонту стеклоочистителя ВАЗ 2101

открутите щетки дворников с держателями;
отключите провода с мотора стеклоочистителя и клеммы с АКБ;
снимите уравнители, открутив перед этим гайки крепления штуцеров рычагов;
демонтируйте стеклоочиститель в сборе, перед этим открутив гайки кронштейна мотора;
возможно вам поможет верстак, что бы снят моторедуктор с кронштейна крепления, после чего проведите разборку рычажного привода;
установка стеклоочистителя после ремонта проводится в обратном порядке.

После того как вы провели ремонт стеклоочистителя, нужно его подключить, чтобы он сделал несколько рабочих циклов. Щетки дворников должны быть установлены (в нижнем положении) – 50 мм от уплотнителя стекла. После проведения полной сборки проверяем что у нас получилось, если требуется то проводим регулировки.

Ниже рассмотрим как разобрать, а потом собрать электрический мотор стеклоочистителя и его редуктор.

Возможные неисправности стеклоочистителя

Причина неисправности Способ устранения

Эл. Двигатель очистителя не работает, биметаллический предохранитель не срабатывает и не перегорает предохранитель F11 в монтажном блоке

Повреждены провода питания моторедуктора или окисление контактов разъемов — Проверьте провода, зачистите контакты разъемов

Поврежден переключатель очистителя — Замените переключатель

Зависание щеток электродвигателя, сильное загрязнение коллектора — Проверьте положение щеток и очистите коллектор

Обрыв провода в обмотке якоря электродвигателя — Замените моторедуктор

Электродвигатель не работает, срабатывает биметаллический предохранитель или перегорает предохранитель F11 в монтажном блоке

Щетки примерзли к стеклу — Отведите щетки от стекла

В механизм попал посторонний предмет — Проверьте механизм

Короткое замыкание в обмотке якоря электродвигателя — Замените моторедуктор

Электродвигатель не работает в прерывистом режиме

Поврежден переключатель очистителя — Замените переключатель

Повреждено реле очистителя — Замените реле

Щетки не возвращаются в парковое положение

Повреждено реле очистителя — Замените реле очистителя

Плохое прижатие контактных лепестков концевого выключателя к шестерне моторедуктора — Подогните контактные лепестки концевого выключателя

Загрязнение контактов концевого выключателя в моторедукторе — Зачистите контакты

Не подается напряжение постоянного питания на колодку подключения моторедуктора — Определите причину неисправности и устраните

Электродвигатель очистителя работает, но щетки не перемещаются

Поломаны зубъя шестерни моторедуктора — Замените моторедуктор

Слабое крепление кривошипа на оси шестерни моторедуктора — Затяните гайку крепления кривошипа.

Снятие, разборка и установка очистителя ветрового стекла

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Подденьте отверткой декоративные заглушки гаек крепления рычагов стеклоочистителя

Снимите заглушки.

Ослабьте гайки крепления рычагов.

Закройте капот и аккуратно, подняв вверх рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, сорвите рычаг со шлицев.

Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе со щетками.

Рычаги стеклоочистителей со стороны водителя и пассажира различаются по длине и поэтому невзаимозаменяемы.

Не перепутайте рычаги местами при установке их на автомобиль.

Снимите облицовки рамы ветрового стекла.

Отожмите фиксатор

Разъедините колодку жгута проводов стеклоочистителя и переднего жгута проводов автомобиля

Выверните две гайки крепления трапеции стеклоочистителя

Выверните болт крепления кронштейна моторедуктора к кузову

Снимите стеклоочиститель, слегка повернув его вверх

Отверните гайку крепления

Снимите поводок с валика моторедуктора.

Выверните три болта крепления моторедуктора

Снимите его с кронштейна.

Снимите тягу с шарового шарнира кривошипа с одной стороны

Подденьте отверткой

снимите тягу с другой стороны кривошипа

Замените потрескавшиеся или потерявшие эластичность сальники шаровых шарниров

Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.

Соберите и установите стеклоочиститель в порядке, обратном снятию.

Другие материалы раздела

Ремонт стеклоочистителя

Вам потребуются отвертка консистентная смазка мелкая шлифовальная шкурка Перед началом работы Снимите стеклоочиститель (см. подраздел 8.

Замена насоса омывателя ветрового стекла

Вам потребуется отвертка Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Насос омывателя представляет.

Замена насоса омывателя стекла задней двери

Вам потребуются ключи «на 8», «на 10» отвертка Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Откройте.

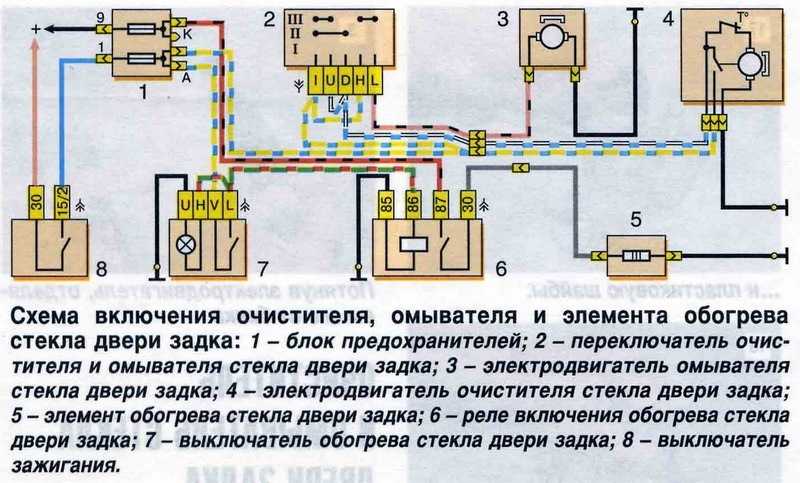

Снятие и установка очистителя стекла задней двери

Вам потребуются ключи «на 10», «на 13», «на 24» отвертка Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи.

Снятие и установка очистителя ветрового стекла

Вам потребуются ключи «на 12», «на 24» отвертка Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Снимите.

Стеклоочистители и омыватели

Органы управления прадо 120
Какой размер 2 дин магнитолы
Audi a3 8l не работает центральный замок
Снятие магнитолы kia ceed jd
Руль крутится рывками солярис
