Сеаз 11116 блок предохранителей схема

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

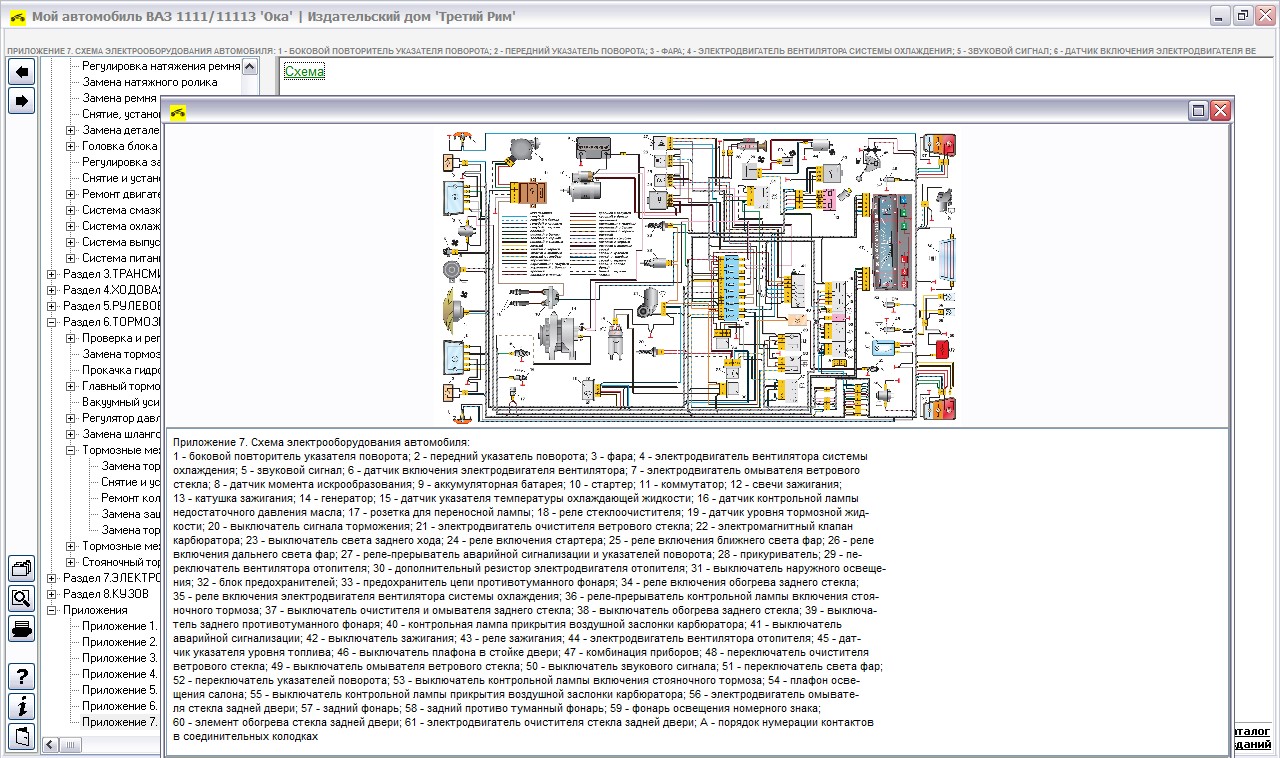

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

• Новая ЛАДА Калина;
• ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
• Производство ЛАДА Ларгус и Nissan Almera;
• ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Схема установки предохранителей

Маркировка	Схема
Fuse (1) / 15	Печной отопитель
Fuse (2) / 10	Датчик активации вентилятора
Fuse (3) / 5	Стеклоочистители
Fuse (4) / 5	Электромагнитный клапан карбюратора
Fuse (5) / 15	Поворотники. Аварийная сигнализация
Fuse (6) / 20	Задние фонари, давление масла, АКБ
Fuse (7) / 20	Дальний, ближний свет, габариты
Fuse (8) / 15	Подсветка номерного знака
Fuse (9) / 5	Штепсельная розетка, освещение салона
Fuse (10) / 5	Прикуриватель

Стоимость оригинального блока предохранителей в сборе (далее — БП) от 1200 рублей. качественные аналоги от 800 рублей.

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

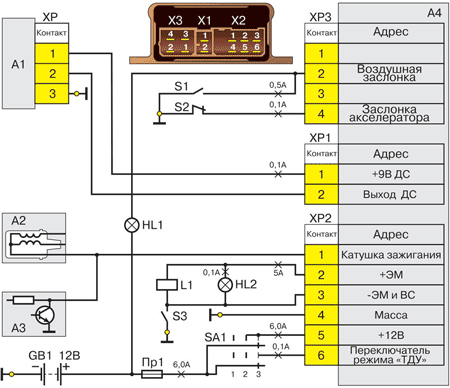

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Датчик дождя ДДА-07

Датчик дождя предназначен для улучшения комфорта, уменьшения утомляемости водителя, повышения безопасности, увеличения ресурса стеклоочистителей и щёток при движении в условиях дождя, мокрой дороги. Подходит для отечественных автомобилей — Нива, «Классика», Ока.

Датчик дождя 722.3777-05 (замена ДДА-07) заменяет собой реле стеклоочистителя автомобилей ВАЗ 2121 / 2131 «Нива» 4х4, ВАЗ — 2101-2107, 1111 Ока. Также в устройстве реализована функция регулировки паузы взмахов дворников в первом положении рычага дворников.

Перчень автомобилей, с которыми работает данный датчик дождя:

ВАЗ / Lada: -2101; -2102; -2103; -2104; -2105; -2106; -2107; -2121 / 2131 Нива 4×4; -1111 «Ока».

Подробнее о применяемости датчика можно ознакомится здесь .

Для моделей ВАЗ-2108 , ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ИЖ-2126 (старый блок предохранителей), АЗЛК 2141 «Москвич» ,Chevrolet Niva, «Уаз-Патриот», УАЗ-3160 используется реле ДДА-15.

Для моделей ВАЗ-2108 , ВАЗ-2109, ИЖ-2126 (новый блок предохранителей), ВАЗ-2113,ВАЗ-2114,ВАЗ-2115, «Калина», «Приора», и некоторых иномарок используется реле ДДА-25.

Модель ДДА-35 применяется на автомобилях со встроенным, электронным реле стеклоочистителя (управляющий сигнал — минус).

Модель ДДА-45 применяется на автомобиле Лада Гранта Люкс со встроенным, электронным реле стеклоочистителя (управляющий сигнал — плюс) и прочих автомобилях со схожей схемой подключения.

Модель ДДА-55 применяется на автомобилях с подключением как по плюсу, так и по минусу.Имеет регулировку паузы и другие продвинутые функции. Рекомендуется для иномарок.

Модель ДДА-65 аналогична ДДА-55, но дополнительно включает в себя еще и датчик света.

Принцип работы:

Оптический датчик размещается на ветровом стекле автомобиля внутри салона, так чтобы он находился в зоне работы щеток стеклоочистителя. ДДА инфракрасным лучом проверяет состояние самого стекла. В зависимости от наличия влаги или грязи изменится уровень отражённого сигнала . Электронный блок на основании этого сигнала включит стеклоочиститель. Таким образом, как только на стекле появится вода — включаются «дворники».Датчик учитывает скорость автомобиля(чем скорость выше — тем чаще срабатывают дворники),а также интенсивность самого дождя. При таком неприятном явлении,когда Ваш автомобиль окатывают из лужи другим автомобилем, датчик увидит такой большой объем воды уже на расстоянии 10 см и заранее включит стеклоочиститель.В то же время водитель в любой момент может самостоятельно включить дворники и регулировать частоту взмахов штатным переключателем.

Установка очень проста и не требует специальных навыков и инструментов.

На работу ДДА не влияют такие факторы как запотевание стекол,наличие тумана, температура , время суток.

Подходит для всех типов стёкол (тонированных, атермальных, изотермических),т.к. датчик автоматически настраивается на прозрачность стекла.

Гарантия — 1 год.

Вариант 1: Курьером

Время и дату доставки уточнит менеджер после оформления.

Стоимость доставки: 300 руб

г. Екатеринбург

Вариант 2: Почта России (наложенный платеж)

Доставка осуществляется Почтой России в соответствии с тарифами Почты. Оплата производится получателем при получении заказа. Расчет будет произведен вручную и объявлен, когда менеджер с вами свяжется.

Стоимость доставки: 0 руб

Единая цена на все отправления во все уголки России.

Стоимость доставки: 300 руб

Вариант 4: Самовывоз

Самвывоз возможен в будние дни с 9 до 18 по адресу Шейнкмана,7 либо в выходные Латвийская, 54 .После оформления заказа с вами свяжется менеджер и уточнит время и место самовывоза.

Стоимость доставки: 0 руб

Для стран СНГ и зарубежья.

Стоимость доставки: 500 руб

Вариант 6: Транспортной компанией

Доставка осуществляется ТК в соответствии с тарифами ТК. Оплата доставки производится получателем при получении заказа. Вы можете сами выбрать какой ТК Вам удобнее получить груз либо мы подберем самостоятельно наиболее удобный для вас вариант. Упаковка и доставка до ТК бесплатная.

Стоимость доставки: 0 руб

Отзывов пока не было. Вы можете оставить его первым

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

1. Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
2. При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
3. Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
4. Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
5. Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
6. При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Подготовка к замене предохранителей Ока

Для замены предохранителей в автомобиле Ока необходимо выполнить следующие шаги:

Откройте капот автомобиля и найдите блок предохранителей. Обычно он расположен в моторном отсеке, рядом с аккумулятором.
Откройте крышку блока предохранителей, снимая ее с помощью рычажка или откручивая крышку винтом.
Определите нужный предохранитель для замены

Обратите внимание на его номинал и цвет, чтобы выбрать аналогичный предохранитель.
С помощью плоской отвертки аккуратно выньте сгоревший предохранитель из блока, нажимая на него и поворачивая в сторону против часовой стрелки.
Установите новый предохранитель вместо сгоревшего, убедившись, что он плотно вошел в гнездо.
Проверьте работоспособность замененного предохранителя, включив соответствующее электроприборное оборудование в автомобиле.
Закройте крышку блока предохранителей и закройте капот автомобиля.

Следуя этим простым инструкциям, вы сможете самостоятельно заменить предохранители в автомобиле Ока и обеспечить надежную защиту электрической системы.

Деление по функциям

Что касается функций, то все электрооборудование делится на системы, выполняющие определенные задачи:

• Принимают участие в работе двигателя;
• Обеспечивают безопасность движения;
• Создают комфортабельные условия;

Есть также системы, которые направлены на поддержание работоспособности самой электрической цепи.

Системы, отвечающие за работу мотора

Система зажигания принимает участие в работе силового агрегата и в ее задачу входит образование искры в цилиндрах двигателя для поджигания топливовоздушной смеси. Компонентами этой системы являются коммутатор, датчик момента образования искры, катушка и свечки. Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:

Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:

Также к двигателю имеет отношение вентилятор системы охлаждения.

Системы, отвечающие за безопасность и комфорт

К электрооборудованию, обеспечивающему безопасность движения, относятся:

• Светозвуковая сигнализация (поворотники, стоп-сигналы, фонари заднего хода, звуковой сигнал);
• Главный свет (фары, ПТФ);
• Обогреватели, очистители и омыватели стекол;

Указанные приборы объединены в несколько систем. Ниже приведена схема питания только одной из них – поворотников:

Поскольку «Ока» — бюджетный автомобиль, то электроприборов, создающих комфортабельные условия для водителя не так уж и много. К ним относятся печка (в которую входит эл. двигатель вентилятора), салонный плафон и прикуриватель.

Отметим, что печка помимо создания удобств, оказывает влияние также и на безопасность движения – ею осуществляется обогрев стекол в зимний период.

Поскольку приборы, отвечающие за безопасность движения и комфортабельность не всегда востребованы, то по умолчанию они отключены и в работу включаются при помощи выключателей, переключателей.

Также бортовая сеть включает в себя систему подзарядки АКБ, то есть составляющую, в задачу которой входит поддержание работоспособности электрооборудования. Ее схема подключения такова:

Пошаговая инструкция по замене предохранителей Ока

Предохранители в автомобиле Ока являются важными элементами, которые защищают электрическую систему от перегрузки и короткого замыкания. Иногда может возникнуть необходимость замены предохранителя, если он перегорел или стал неисправным. В этом случае следуйте пошаговой инструкции по замене предохранителей Ока:

• Определите расположение панели с предохранителями. Обычно она находится под приборной панелью автомобиля, вблизи рулевой колонки.
• Откройте панель с предохранителями, с помощью рычага или кнопки, предусмотренной для этой цели.
• Изучите схему расположения предохранителей, которая обычно находится на внутренней стороне крышки панели. Это поможет вам определить, какой предохранитель нужно заменить.
• При помощи пассатижей, снимите перегоревший предохранитель из его позиции.
• Возьмите новый предохранитель того же типа и ампеража, и установите его на место старого предохранителя.
• Закройте панель с предохранителями, убедившись, что она надежно зафиксирована.
• Проверьте работоспособность электрической системы, включив ключ зажигания. Если все работает исправно, то замена предохранителя выполнена успешно.

Демонтаж узла, разборка

Снятие стартера на «Ока» — операция не сложная благодаря сравнительно удобному расположению. Алгоритм работ такой:

• Снимаем с АКБ одну из клемм;
• Откручиваем гайки силовых контактов, чтобы снять со шпилек проводку (использовать следует 2 ключа – одним удерживать внутреннюю гайку, а вторым – откручивать внешнюю);
• Снимаем наконечники проводов;
• Откручиваем крепежи стартера (он фиксируется 1-м болтом и 1-й гайкой на шпильке);
• Извлекаем стартер;

Далее уже выполняется разборка и диагностика узла.

Сначала демонтируется корпус втягивающего реле, для чего нужно открутить две гайки. При демонтаже корпуса, якорь реле останется на месте, поскольку он проушиной зацеплен за вилку. При необходимости, извлекаем и якорь.

Для дальнейшей разборки снимаем с передней части вала якоря стопорное кольцо и вытаскиваем якорь. Остается только вытянуть ось вилки и извлечь ее вместе с бендиксом.

Что касается электрических неисправностей, то их можно выявить только путем прозвонки обмоток. Для такой проверки лучше обратиться к опытному электрику.

После ремонта стартер собирается в обратном порядке. Перед установкой на авто, узел желательно проверить. Для этого подключаем его напрямую к аккумулятору.

Где найти предохранители Ока

Предохранители Ока — это важный элемент электрической системы автомобиля, который защищает его от короткого замыкания и перегрузки. Если у вас возникла необходимость заменить предохранители в автомобиле Ока, вы можете их приобрести в следующих местах:

При выборе предохранителей Ока обратите внимание на их тип и номинал. Тип предохранителя указывает на его конструкцию и совместимость с вашим автомобилем

Номинал предохранителя определяет его рабочий ток. Если вы не уверены, какие предохранители подходят для вашего автомобиля Ока, лучше проконсультироваться с автомехаником или обратиться в авторизованный сервисный центр.

Общая схема

Общая схема электрооборудования ВАЗ 11113 представлена ниже:

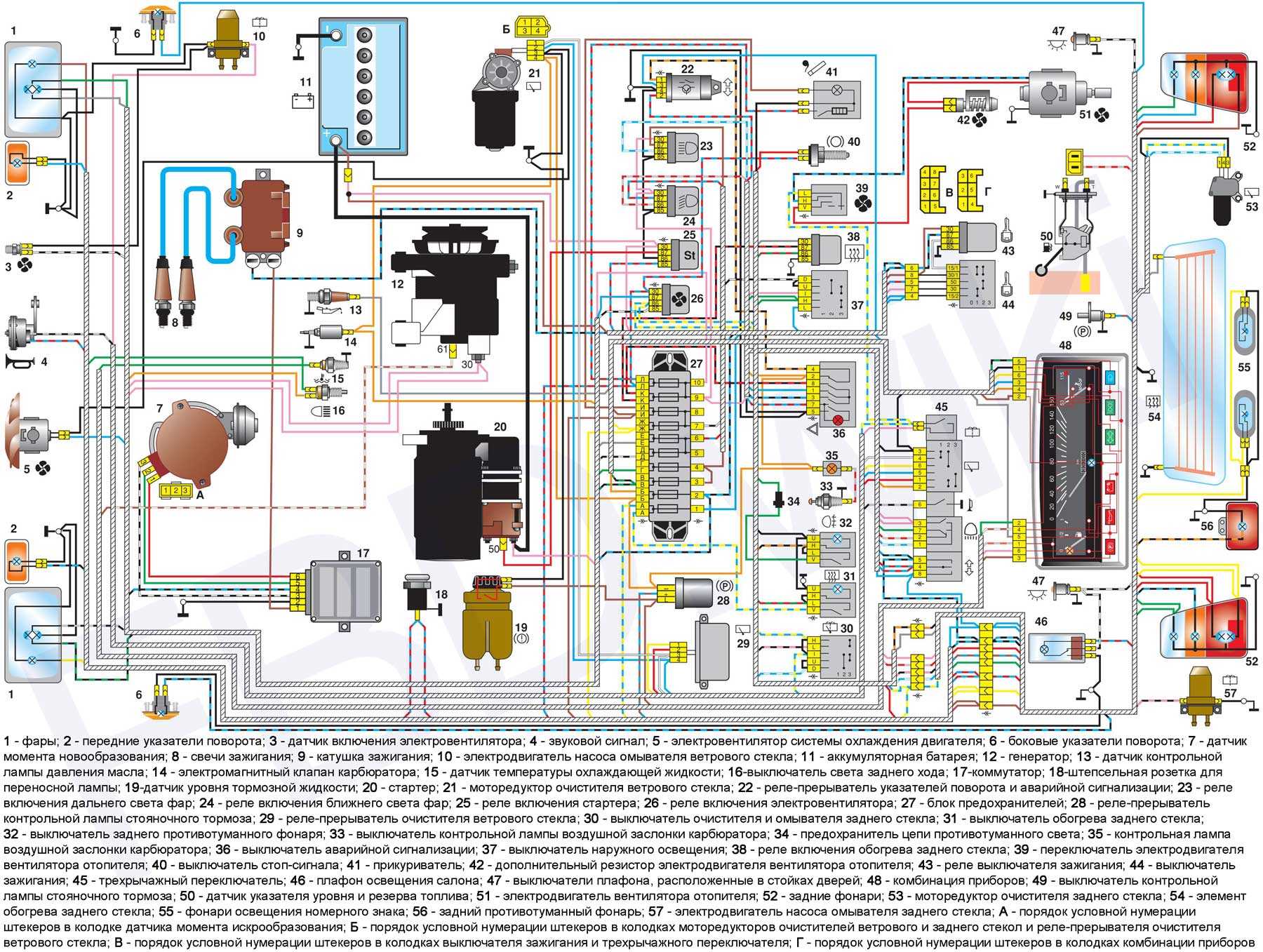

1 – повторитель поворотника; 2 – поворотник передний; 3 – фара; 4 – эл. мотор вентилятора с-мы охлаждения; 5 – сигнал; 6 – датчик включения вентилятора; 7 – эл. мотор насоса омыва; 8 – датчик момента подачи искры; 9 – АКБ; 10 – стартер; 11 – коммутатор; 12 – свечи; 13 – катушка; 14 – генератор; 15 – температурный датчик; 16 – датчик давления масла; 17 – розетка на 12 В; 18 – реле мех-ма стеклоочистителя; 19 – датчик уровня тормозной ж-сти; 20 – выключатель стоп-сигнала; 21 – эл. мотор стеклоочистителя; 22 – эл. магнитный клапан карбюратора; 23 – выключатель фонаря заднего хода; 24 – реле стартера; 25 – реле включения ближнего света; 26 – реле включения дальнего света; 27 – реле аварийного сигнала; 28 – прикуриватель; 29 – переключатель эл. мотора печки; 30 – доп. резистор эл. двигателя печки; 31 – выключатель освещения; 32 – предохранительный блок; 33 – предохранитель цепи питания ПТФ; 34 – реле включения обогревателя заднего стекла; 35 – реле включения эл. мотора вентилятора с-мы охлаждения; 36 – реле-прерыватель контрольки стояночного тормоза; 37 – выключатель обогревателя и омывателя заднего стекла; 38 – выключатель обогревателя заднего стекла; 39 – выключатель заднего ПТФ; 40 – контролька подсоса карбюратора; 41 – выключатель аварийной сигнализации; 42 – замок зажигания; 43 – реле зажигания; 44 – эл. мотор печки; 45 – топливный датчик; 46 – выключатель плафона; 47 – приборная доска; 48 – переключатель очистителя лобового стекла; 49 – выключатель насоса омывателя стекла; 50 – выключатель сигнала; 51 – переключатель света; 52 – переключатель поворотников; 53 – выключатель сигнальной лампы стоп-сигнала; 54 – салонный плафон; 55 – выключатель контрольки подсоса карбюратора; 56 – эл. мотор омывателя заднего стекла.

Для удобства обслуживания и поиска неисправностей проводка, соединяющая между собой компоненты электроборудования имеет цветовую раскраску. Соединение приборов с проводами осуществляется разными способами – через колодки, зажимом гайками, посредством посадочных гнезд (лампочки). Во всех случаях разъединение проводки выполняется легко и не особо затрудняет демонтаж элекроприборов при обслуживании.

Электросхема объединяет в себя все компоненты, относящиеся к электрооборудованию. Все составляющие можно между собой разделить по двум критериям:

• Назначение;
• Выполняемые функции;

Особенность. электросхемы является переплетание определенных участков цепей питания, особенно это касается блока предохранителей. То есть, один предохранитель может отвечать за работу электроприборов, которые между собой никак не взаимодействуют.

Ремонт ВАЗ 1111 (Ока) : Блок предохранителей и реле

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
3. Блок предохранителей и реле

8.1.1 Блок предохранителей и реле Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .

8.1.2 Снятие и установка блока предохранителей Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .

8.1.3 Проверка и замена реле Вам потребуются ключ «на 8» отвертка Перед началом работы Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1. Реле включения стартера, ближнего и дальнего света фар, обогрева стекла зад.

↓ Комментарии ↓

Please enable JavaScript to view the comments powered by Disqus.

1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

«>

Расположение блоков предохранителей и реле на ВАЗ Ока

Автомобили малого класса ВАЗ-1111 и -11113 собирались с 1988 по 2008 гг. на нескольких заводах:

• АвтоВАЗе в Тольятти;
• ЗМА в Набережных Челнах;
• СеАЗе в Серпухове.

Общий выпуск за все время производства составил около 700 тыс. экз.

Базовые модели отличались только мощностью двигателей – 29, 7 и 33 л.с. В 2006 г. на СеАЗе начали устанавливать китайский силовой агрегат, созданный на базе мотора Лифан Солано объемом на 53 л.с., 5-ступенчатую КПП, колесные диски 13″. Эти меры улучшили разгонные характеристики и позволили выполнить экологические нормы стандарта Евро-2. Однако повысить продажи не удалось и производство было закрыто.

Коммутационные переключатели и предохранители а/м Ока собраны в пластиковых монтажных боксах. Они защищают элементы от механических повреждений и попадания воды.

ВАЗ-1111

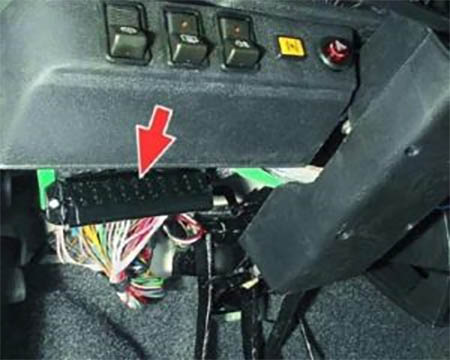

Порядок действий по поиску блока с плавкими вставками в салоне ВАЗ-1111 таков:

1. Открыть левую переднюю дверь.
2. Осмотреть приборную панель.
3. Найти кнопки переключения головного освещения.
4. Снять крышку технического лючка под ними.

Под колодкой с перемычками находятся несколько реле.

ВАЗ-11113

Расположение предохранителей на модернизированной Оке такое же, как описано ранее. Отличается только тип используемых вставок.

Основные неисправности и почему не крутит стартер?

Неисправности стартера «Ока», как и силовых электродвигателей авто, делятся на две категории – механические и электрические. К первой относятся:

• Износ опорных втулок якоря;
• Повреждение зубьев шестерни;
• Заклинивание якоря втягивающего реле;
• Выработка шлицов вала якоря;

Самой распространенной из механических неисправностей является износ опорных втулок, который впоследствии стает причиной иных поломок. Из-за значительного износа втулок, нарушается положение якоря, а соответственно и бендикса. В результате шестерне сложнее войти в зацепление, повышается скорость износа зубьев, возможно их крошение.

К электрическим неисправностям относятся:

• Обрыв обмоток статора, якоря, втягивающего реле;
• Сильная выработка пластин коллектора;
• Критический износ щеток;
• Замыкание обмоток;
• Подгорание «пятаков» силовых контактов;

К этой категории поломок также можно добавить проблемы с цепями питания электродвигателя и реле.

Реле поворотов ваз 2101

Неисправности стартера «Ока» проявляются по-разному:

• Стартер не включается, никаких дополнительных звуков нет;
• Слышно срабатывание втягивающего реле, но электродвигатель не крутит;
• Стартер вращается, но набирает обороты;
• Слышны сторонние звуки при включении (хруст, скрежет);

При таких признаках следует проводить ремонт узла.
