Блок управления электропакетом: электрооборудование автомобиля — под контролем

8 Марта 2018

В современных автомобилях все электрическое оборудование объединяется в единую систему, которая называется электропакетом. Управление электропакетом возлагается на специальные электронные блоки — все о данных приборах, их конструкции и функционале, а также о верном выборе и замене читайте в статье.

Что такое блок управления электропакетом?

Блок управления электропакетом (контроллер электропакета, блок комфорта, центральный блок кузовной электроники) — компонент электрической системы транспортного средства; электронное устройство на основе микропроцессоров/микроконтроллеров, выступающее в качестве центрального блока управления вспомогательными системами и электронными компонентами автомобиля с целью повышения его комфорта и безопасности.

В современных легковых и многих грузовых автомобилях различное электрооборудование — стеклоподъемники, наружное и внутреннее освещение и световая сигнализация, замки дверей, привод зеркал заднего вида и другое — собрано в единую систему, которая называется электропакетом (ЭП). Функции контроля и управления ЭП возлагаются на центральный блок управления (контроллер). Применение блока управления электропакетом позволяет реализовывать различные схемы управления автомобильным электрооборудованием:

• Ручное управление с помощью соответствующих переключателей на приборной панели, дверях, подрулевом переключателе и т.д.;
• Дистанционное управление электрооборудованием с помощью автосигнализации или телематической системы;
• Автоматическое управление некоторыми элементами в соответствии с состоянием автомобиля, контроллера двигателя и бортового компьютера;
• Автоматическое управление основным элементами, обеспечивающими безопасность автомобиля (центральный замок, окна, свет), при изменении статуса автосигнализации и/или иммобилайзера.

Таким образом, блок управления электропакетом позволяет повысить комфорт и безопасность автомобиля, а также расширить функционал его электросистемы за счет использования преимуществ и возможностей протоколов передачи данных CAN, LIN, K-Line и других.

Неисправность контроллера ЭП может полностью нарушить функционирование электрооборудования транспортного средства, поэтому данный узел необходимо как можно скорее заменить. Чтобы сделать верную покупку нового блока, необходимо разобраться в существующих типах этих устройств, их особенностях и функционале.

Внутреннее устройство блока управления электропакетом

Все современные контроллеры ЭП строятся на основе микропроцессоров или микроконтроллеров, которые берут на себя функции управления цепями электрооборудования. В процессорах заложены алгоритмы управления оборудованием в различных ситуациях — при ручном управлении, в автоматическом режиме и т.д. Непосредственное управление оборудованием осуществляется посредством малогабаритных электромагнитных реле или электронных ключей на основе мощных полевых транзисторов.

Электронные компоненты располагаются на печатной плате, которая устанавливается в пластиковый корпус, соединение с электрооборудованием выполняется с помощью стандартных электрических разъемов. На одном блоке может устанавливаться от одного до трех разъемов, зачастую цепи питания и управления разделены, для подключения к ним используются раздельные разъемы.

Блок управления электропакетом располагается под приборной панелью или под центральной консолью, обычно он устанавливается неподалеку от монтажного блока реле и предохранителей — это сокращает длину кабелей между данными узлами. Монтаж блока осуществляется винтами или с помощью металлического кронштейна.

Типы и функционал блоков управления электропакетом

Используемые в различных транспортных средствах блоки управления электропакетом могут отличаться функционалом и особенностями работы, но в общем случае на них возлагается управление следующим электрооборудованием:

• Стеклоподъемники всех дверей и механизм блокировки стеклоподъемников;
• Привод наружных (боковых) зеркал заднего вида;
• Подогрев наружных зеркал заднего вида;
• Подогрев заднего стекла;
• Подогрев передних сидений;
• Центральный замок;
• Механизм блокировки и замки багажника и капота;
• Указатели поворотов передние и задние;
• Внутрисалонное освещение — лампа на потолке, лампы на центральных стойках, лампы на порогах, освещение багажного отсека;
• Подсветка приборной панели;
• Наружные осветительные приборы — противотуманные фары и задние противотуманные фонари, габаритные огни, огнь заднего хода.

Стеклоподъем.РФ › Blog › Замена заднего правого электростеклоподъемника на LADA Priora

Очередной свой фотоотчет о замене заднего электростеклоподъемника на автомобиле LADA Priora прислал наш покупатель Фокин Иван Игоревич из Москвы, в рамках участия в нашей акции.

В нашей Ладе Приоре повторно произошла проблема, только уже на задней правой двери сломался стеклоподъемник. Было решено заказать стеклоподъемник, но уже не в сборе, как в прошлый раз, а отдельно сам механизм без моторедуктора.

Электростеклоподъемник для ВАЗ-2110 задний правый без моторедуктора.

Инструменты: отвертка фигурная, отвертка звездочкой, головка на 10, головка на 22, инструмент для пластика, скотч, изолента, ножницы.

Откручиваем шурупы с панелек всего 3 шт — красная стрелка.

Берем инструмент для пластика. Поддеваем им панельки в направлении как указанно на фото, убираем в сторону. Опять же, этим инструментом подеваем панель двери, начиная с левого нижнего угла, двигаясь в противочасовом направлении и отстегиваем клипсы панели. Отстегнув панель с клипс, поднимаем вверх, панель снята.

Снимаем всю изоляцию, чтоб не мешала.

Откручиваем гайки — красная стрелка.

Спускаем немного стекло для того, чтобы снять рейку с корпуса двери, насаженной на болты.

Поднимаем стекло в крайнее верхнее положение и фиксируем его скотчем.

Снимаем болты двигателя и рейки с насаженных мест и через угол вытаскиваем старый стеклоподъемник.

После того, как вытащили электростеклоподъемник, откручиваем 4 шурупа и головкой на 22 откручиваем болт/гайку с резиновой поверхностью, снимая крышку моторедуктора.

«Перекидываем» моторедуктор на новый стеклоподъемники и закручиваем болт/гайки, после чего подсоединяем к фишке и проверяем работоспособность. По итогу остается 4 шурупа, которые не задействованы.

В обратном порядке засовываем стеклоподъемник и, в первую очередь, насаживаем на болты двигатель с наживлением гаек.Последующие манипуляции произвести строго в обратном порядке.

Спасибо, Иван Игоревич, за очередной подготовленный фотоотчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.

Устранение прочих неисправностей

К мелким поломкам можно отнести дребезжание стекла, шум в стеклоподъемнике, свободное хождение стекла под механическим воздействием (например, стекло не поднимается и не опускается подъемником, но то же самое можно сделать рукой). Их причиной является перекос стекла, выход из строя роликов или троса. При перекосе стекла его необходимо отрегулировать. Если же порвался трос, то он подлежит замене. При соскакивании троса с роликов необходимо его натянуть обратно и отрегулировать стеклоподъемник автомобиля. Возникновение шума является признаком того, что механизм плохо смазан. Для устранения неисправности нужно хорошо смазать все механизмы электростеклоподъемника, а также направляющие стекла. При медленной работе механизма его также стоит смазать либо заменить на новый. Со временем скорость опускания и поднятия стекол уменьшается из-за износа моторчика стеклоподъемника.

Замена неисправных стеклоподъемников на Приоре: доступная инструкция

Устройство и виды стеклоподъемников

На Лада Приора на передних и задних дверях установлены отпускные стекла. Для их подъема и опускания используется стеклоподъемный механизм. Управление стеклоподъемниками осуществляются с помощью кнопки на модуле двери машины. Водитель может управлять движением стекол всех дверей, а пассажир только своей стеклом своей двери. По принципу работы устройства разделяются на реечные и тросовые.

Несмотря та то, что стеклоподъемный механизм Приоры похож с другими моделями, его отличие состоит в отсутствии блока стеклоподъемников. Его функцию выполняет встроенный контроллер управления электропакетом (ЦБКЭ), расположенный недалеко от ЭБУ.

Кроме того, питание к приводу подается тоже специфическим образом. Один из проводов является многофункциональным. Он меняет полярность в зависимости от выполняемой функции: управляет центральным замком, зеркалами, подачей питания. Это усложняет поиск неисправностей и ремонт стеклоподъемника.

Распространенные неисправности

Механические поломки можно обнаружить без зажигания.

Ниже перечислены типичные неисправности, связанные с механикой:

• износ зубьев на шестерне устройства;
• западание щитка;
• дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
• заклинивание механизмов из-за окисления подвижных частей;
• износ подшипника редуктора.

Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:

1. Если не работают все четыре стеклоподъемника, то в первую очередь следует проверить предохранитель с номером F31. Он расположен в монтажном блоке управления электропитанием. Если элемент сгорел в результате короткого замыкания, его следует заменить. При этом желательно проверить всю проводку.
2. Зависание или западание щеток моторчика электропривода. Это происходит из-за перегрева графитовых щеток, плавится гнездо из пластика, в котором они находятся. Таким образом, щетки прилипают к своему гнезду и теряют подвижность.
3. Отсутствие напряжения на клеммах электродвигателя. Причиной может быть обрыв цепи. Поломку нужно искать в реле или блоке управления. Кроме того, следует почистить контакты.

Инструкция по снятию и установке

Для проведения работ понадобится ключ на «10» и пластиковые или деревянные клинья

Важно знать, как снять стеклоподъемник на передних дверях, демонтаж и установка задних стеклоподъемников на Приору осуществляются аналогично

Процедура состоит из следующих действий:

1. В первую очередь в целях безопасности необходимо обесточить автомобиль, сняв отрицательную клемму с аккумуляторной батареи.
2. Далее снимается обшивка дверей.
3. Затем нужно поднять или опустить стекло, чтобы был доступ через верхний проем двери к болтам, с помощью которых обойма стекла крепится к ползуну устройства. Эти болты следует открутить.
4. На следующем этапе, следует поднять стекло руками вверх до конца и закрепить его положение с помощью приготовленных клиньев.
5. Затем нужно отсоединить колодку со жгутом проводов от механизма подъема стекла.
6. После этого выкручиваются гайки, благодаря которым держится моторедуктор.
7. Затем выкручиваются крепежные гайки направляющей устройства.
8. Когда все гайки откручены, стеклоподъемник вынимается через технологическое отверстие. Снимая механизм подъема стекла, нужно следить, чтобы стекла были надежно зафиксированы.
9. Установка устройства осуществляется в обратном порядке.

Проверка качества работы

Установленный стеклоподъемник следует проверить на качество установки и работоспособность устройства. Стекла должны закрываться плотно, без зазоров и перекосов. Если обнаружены перечисленные дефекты, нужно ослабить винты, которыми крепится обойма стекла к ползуну. Выставляется правильное положение с помощью овальных отверстий в ползуне.

Видео «Снятие и замена правого переднего электростеклоподъемника на Приоре»

• Характеристика блока комфорта на Приоре: от чего зависит комфорт езды?
• Проверяем и меняем датчик давления масла на Приоре без помощи мастера
• Работа датчиков детонации и уровня топлива на Приоре и нюансы их замены

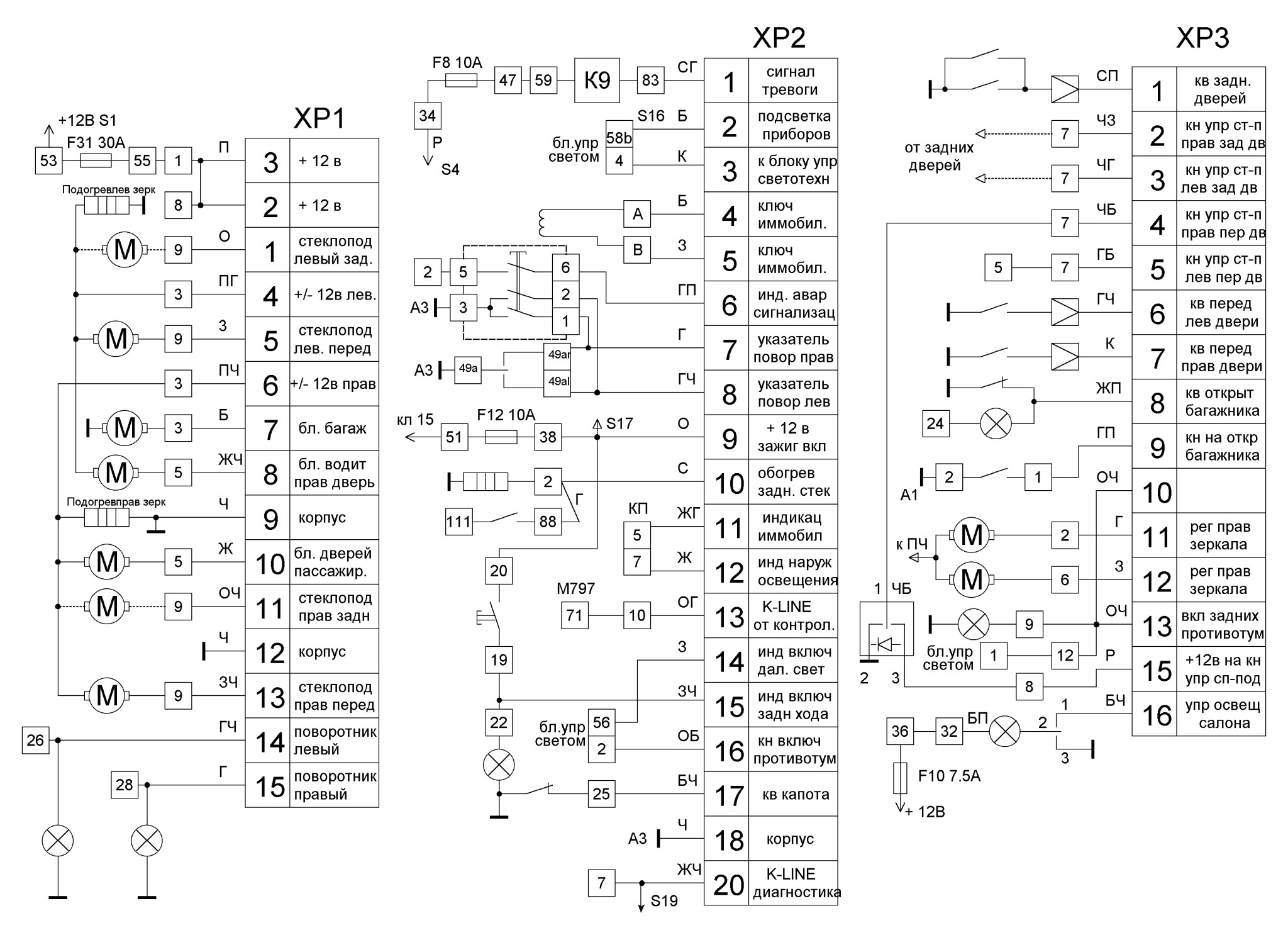

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

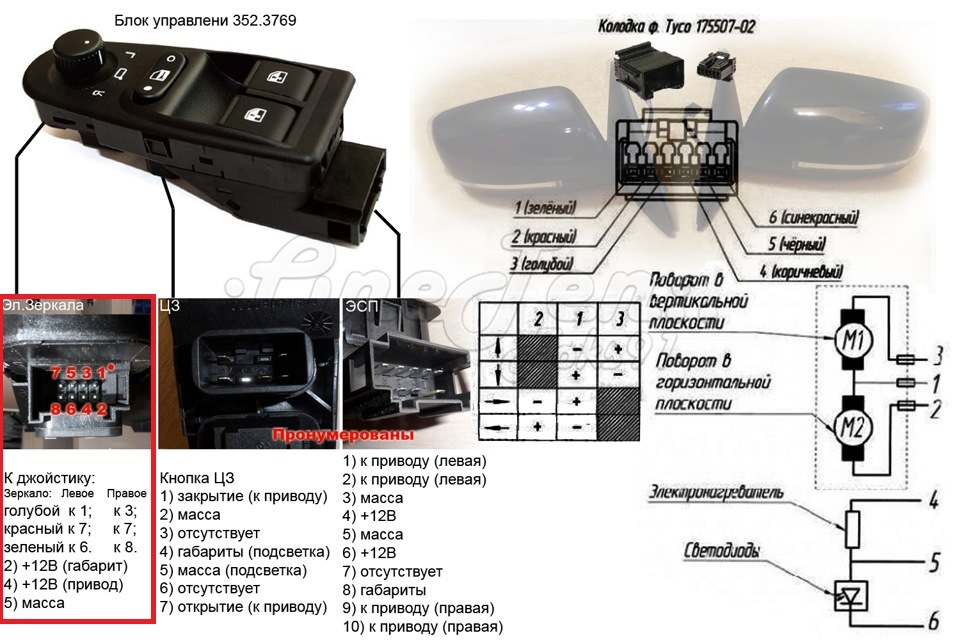

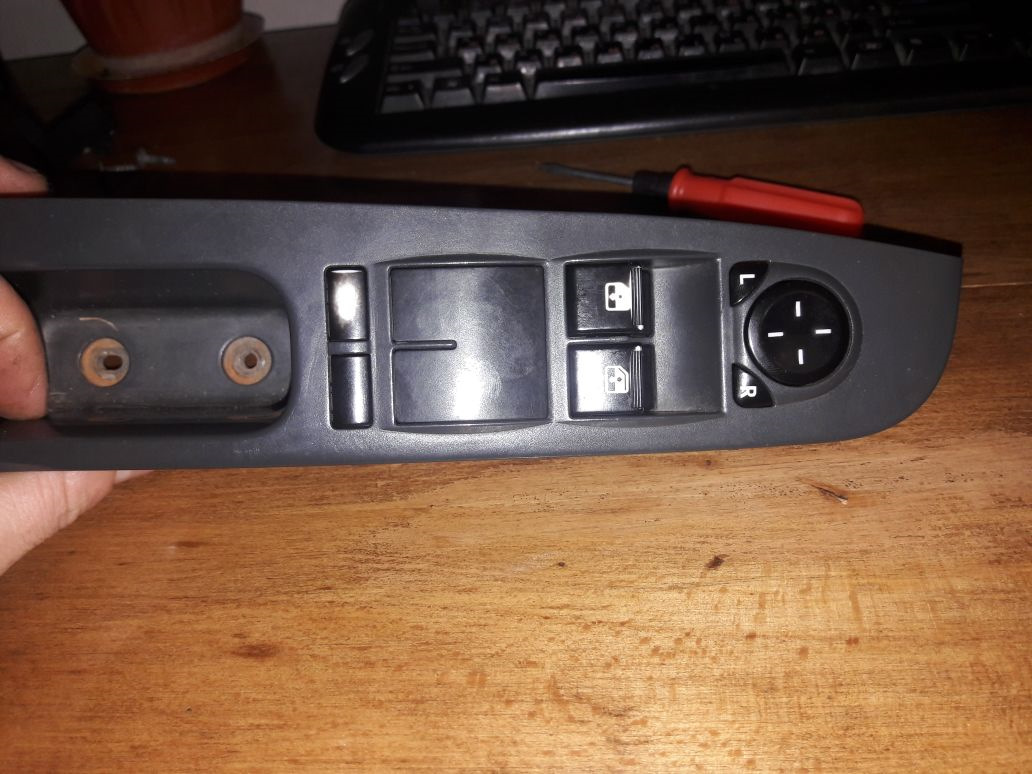

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Снятие вентилятора отопителя

Вентилятор отопителя снимаем при выходе его из строя. Снимаем дроссельный узел и отводим в сторону, не отсоединяя от него шланги (см. «Снятие дроссельного узла»). Снимаем облицовки ветрового окна (см. «Снятие облицовок ветрового окна»). Снимаем обивку щитка передка (см. «Снятие обивки щитка передка»). Отгибаем вверх конец кронштейна педали тормоза (см. «Снятие микромотор-редуктора заслонки отопителя»).

Расстегиваем или разрезаем хомут крепления колодки проводов электродвигателя вентилятора. Отжав фиксатор…

…отсоединяем колодку жгута проводов от колодки электродвигателя. Отсоединяем колодку проводов от дополнительного резистора (см. «Снятие дополнительного резистора вентилятора отопителя»). Отвернув саморез и гайки крепления отопителя, сдвигаем его вперед так, чтобы можно было снять вентилятор (см. «Снятие отопителя»).

Отсоединяем шланг вентиляции электродвигателя от патрубка.

Крестообразной отверткой отворачиваем три самореза крепления вентилятора. Поддев отверткой фланец вентилятора…

…вынимаем электродвигатель с крыльчаткой из корпуса отопителя. Фланец вентилятора крепится к отопителю через резиновые подушки. Чтобы их заменить, вынимаем пластмассовые втулки, а затем вынимаем подушки из отверстий фланца вентилятора. Устанавливаем вентилятор отопителя в обратной последовательности.

При установке вентилятора ориентируем его так, чтобы патрубок электродвигателя встал напротив шланга вентиляции электродвигателя.

Замена мотора печки Priora с кондиционером ПанаSonyк

Может таковой метод замены и не верный ,но зато резвый !

Согласног мануалу по ремонту мне работа предстояла очень несладкая

со снятием вакуума и располовинием всей печки совместно с испарителем и последуюшей

заправкой фреона.Короче попадос только с фреоном на 2 рубаса мало работки часов на 5-6.

Рука естественно не поднималась кромсать и резать свою машину но что поделаешь.

Без этого никак.Priora епт))Спасибо автовазу за их предусмотрительность в следующем ремонте.Всего то было надо сделать съемной высшую часть отопителя в районе моторчика.Но нет мы не ищем легких путейпо правильному нужно снять все))

Потому я поступил намного проще и ножовочным полотном отрезал поначалу высшую часть кожуха мотора отопителя.Чтоб ничего не мешало его снятию.Резать только как показано у меня на фото чтобы не нарушить жесткость всего кожуха.А именно эта половинка отрезанная мной играет всего лишь роль пыльника.

READ Как поменять батарейку в ключе Volkswagen Passat

Но этого оказалось мало…Мотор упирался в место крепления опоры двигателя на стакане.Это специально сделали чтоб никто не смог снять таким способом мотор без полной разборки отопителя.Но мы идем дальше))

В общем режем кожух самого вентилятора, но так что бы 2 крепежа мотора были вне разреза(это не нарушит его жесткость).Где резать на фото видно.

Ну а теперь когда мотор перед нами то видим его китайское происхождение и несладкую цену на него.Но по креплению он полностью идентичен 10 му и калиновскому.Только отличается расположением сапуна но нам это не помеха.

Ставим мотор на место и проверяемвсе работает.Значит можно собирать.

Места разрезов потом обмазал поксиполом и все норм.Целостность не нарушена а внешний вид нисколько не пострадал его там не видно.

Зато облегчил себе в дальнейшем разборку и обслуживание этого узла.

Фотоотчет о замене переднего правого электростеклоподъемника на LADA Priora

Этот иллюстрированный отчет об установке на LADA Priora переднего правого электрического стеклоподъемника подготовлен нашим покупателем Фокиным Иваном Игоревичем из г. Москва, в рамках участия в нашей акции.

Стеклоподъемник-донор ОАО «Лепсе» для ВАЗ-2110 передний правый.

Инструменты и другое: отверка фигурная, отвертка звездочкой, головка на 10, инструмент для пластика, скотч, изолента, ножницы.

Откручиваем шурупы согласно нумерации – черная стрелка. Берем инструмент для пластика и также согласно нумерации – красная стрелка.

Поддевая инструментами панельки и подсветку двери в направлении этой же стрелки, отключаем фишки, убираем в сторону. Опять же, этим инструментом подеваем панель двери, начиная с правого нижнего угла, двигаясь в противочасовом направлении отстегиваем клипсы панели – синяя стрелка, где находятся клипсы.

Отстегнув панель с клипс, поднимаем вверх. Панель снята.

Откручиваем два винта и снимаем ручку.

Подключаем донор к фишке и проверяем работоспособность стеклоподъемника.

Снимаем всю изоляцию, чтоб не мешала. Откручиваем гайки.

Спускаем немного стекло, для того, что бы снять рейку с корпуса двери насаженной на болт.

Поднимаем стекло в крайнее верхнее положение и фиксируем его скотчем.

Снимаем болты двигателя и рейки с насаженных мест и через правый верхний угол вытаскиваем стеклоподъемник.

Не забываем с оригинала снять держатель двигателя и поставить его на донора.

В обратном порядке засовываем стеклоподъемник (донор) и, в первую очередь, насаживаем на болты двигатель с наживлением гаек.

Последующие манипуляции произвести строго в обратном порядке.

Спасибо, Иван Игоревич, за подготовленный фотоотчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.

Источник

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Приоровский контроллер управления электропакетом

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

• уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
• уровень влажности воздуха в салоне должен быть не более 90%;
• параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
• уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Лада Приора Хэтчбек КХ › Бортжурнал › Снятие Электростеклоподъемника (ЭСП) приора

Перестал работать ЭСП передний со стороны водителя, с начало думал кнопка, но потом вслушался — реле щелкает, звуки есть, но не работает. Было решено разбирать.По этапно:

Откручиваем чопик закрывания двери, откручиваем саморез ручки открывания двери:

Откручиваем 3 самореза снизу обивки.

Крепим стекло скотчем(у меня был только двойной скотч)

Аккуратно откручиваем 2 болта крепления стекла(последний болт стреляет=) )Откручиваем гайки всего механизма ЭСП

Вытаскиваем его через вернее отверстие.

Откручиваем большие крепления(я легко открутил рукой)

Аккуратно снимаем тросиковый механизм.

Ключом на 6 или 7 откручиваем 2 болта крепления моторчика. И аккуратно вытаскиваем его. Одновременно нужно расслаблять 2 провода которые идут к штекеру.

Следите за щетками и пружинками, выскакивают.

Разобрав механизм, посмотрел щетки — вылетели. Поставил аккуратно на место. Всовываем пружинку от щетки внутрь седла щетки, и сразу же тыкаем туда щетку. Фиксируем ее проводком который выходит с другой стороны, просто загнув его за угл пластмаски.

Собираем обратно в той же последовательности. Лично я за одно смазал литолом штырь механизма(не помешает).

Так же проклеил спленом все отверстия(у меня на моторчик попадала влага)

Все собрал — подключил. Работает=) Алилуя.

Собирать все стал в обратном порядке, на все про все ушло 2 часа(не торопился). Сразу проклеил технологические отверстия спленом.

1. передней двери. Опускаем стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Выкручиваем 2 болта крепления обоймы к ползуну стеклоподъемника.
2. Поднимаем стекло до упора вверх и фиксируем его клиньями Отсоединяем провода от стеклоподъемника. Откручиваем 3 гайки крепления моторедуктора стеклоподъемника. Откручиваем 4 гайки крепления направляющей механизма стеклоподъемника. Достаем стеклоподъемник из двери. Маркировка стеклоподъемника.
3. Устанавливаем стеклоподъемник на место в обратном порядке. После установки нужно проверить правильность закрывания стекла. Если стекло закрывается с перекосами, нужно ослабить винты крепления обоймы стекла к ползуну и выставить его в нужное положение.

Стеклоподъем.РФ › Blog › Замена заднего правого электростеклоподъемника на LADA Priora

Очередной свой фотоотчет о замене заднего электростеклоподъемника на автомобиле LADA Priora прислал наш покупатель Фокин Иван Игоревич из Москвы, в рамках участия в нашей акции.

В нашей Ладе Приоре повторно произошла проблема, только уже на задней правой двери сломался стеклоподъемник. Было решено заказать стеклоподъемник, но уже не в сборе, как в прошлый раз, а отдельно сам механизм без моторедуктора.

Электростеклоподъемник для ВАЗ-2110 задний правый без моторедуктора.

Инструменты: отвертка фигурная, отвертка звездочкой, головка на 10, головка на 22, инструмент для пластика, скотч, изолента, ножницы.

Откручиваем шурупы с панелек всего 3 шт — красная стрелка.

Берем инструмент для пластика. Поддеваем им панельки в направлении как указанно на фото, убираем в сторону. Опять же, этим инструментом подеваем панель двери, начиная с левого нижнего угла, двигаясь в противочасовом направлении и отстегиваем клипсы панели. Отстегнув панель с клипс, поднимаем вверх, панель снята.

Снимаем всю изоляцию, чтоб не мешала.

Откручиваем гайки — красная стрелка.

Спускаем немного стекло для того, чтобы снять рейку с корпуса двери, насаженной на болты.

Поднимаем стекло в крайнее верхнее положение и фиксируем его скотчем.

Снимаем болты двигателя и рейки с насаженных мест и через угол вытаскиваем старый стеклоподъемник.

После того, как вытащили электростеклоподъемник, откручиваем 4 шурупа и головкой на 22 откручиваем болт/гайку с резиновой поверхностью, снимая крышку моторедуктора.

«Перекидываем» моторедуктор на новый стеклоподъемники и закручиваем болт/гайки, после чего подсоединяем к фишке и проверяем работоспособность. По итогу остается 4 шурупа, которые не задействованы.

В обратном порядке засовываем стеклоподъемник и, в первую очередь, насаживаем на болты двигатель с наживлением гаек. Последующие манипуляции произвести строго в обратном порядке.

Спасибо, Иван Игоревич, за очередной подготовленный фотоотчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.
