Ремонтируем ходовую ваз 2107

Основные проблемы передней подвески ВАЗ 2107

Износ шаровых опор и пыльников: одной из наиболее распространенных проблем является износ шаровых опор и пыльников передней подвески ВАЗ 2107. Это может привести к появлению стука при движении автомобиля и ухудшению управляемости

Рекомендуется регулярно проверять состояние шаровых опор и пыльников и при необходимости заменять их.

Повреждение амортизаторов: амортизаторы являются важной частью передней подвески и отвечают за поглощение ударов при движении. Возможны повреждения амортизаторов из-за неровностей дороги, интенсивного использования или истечения срока их службы

Рекомендуется периодически проверять состояние амортизаторов и заменять их при необходимости.

Износ сайлентблоков: сайлентблоки используются для амортизации и смягчения ударов при движении автомобиля. Износ сайлентблоков может привести к нестабильности автомобиля на дороге и появлению посторонних звуков. Рекомендуется регулярно проверять состояние сайлентблоков и при необходимости заменять их.

Поломка рулевых тяг и наконечников: рулевые тяги и наконечники являются важными элементами передней подвески, отвечающими за управляемость автомобиля. Износ или поломка рулевых тяг и наконечников могут привести к затрудненному управлению и неправильной работе рулевого механизма. Рекомендуется регулярно проверять их состояние и при необходимости заменять.

Отказ резиновых элементов: резиновые элементы передней подвески, такие как резинки стабилизатора, могут выйти из строя из-за старения, интенсивного использования или воздействия агрессивных условий эксплуатации. При отказе резиновых элементов возможно ухудшение управляемости и появление посторонних звуков при движении. Рекомендуется регулярно проверять состояние резиновых элементов и заменять их при необходимости.

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

• сильное повреждение нижнего рычага;
• появление трещин.

Для выполнения работ понадобятся такие инструменты:

• набор рожковых ключей;
• набор головок;
• щётка по металлу;
• домкрат;

• съёмник для выпрессовки сайлентблоков;

• приспособление для снятия шаровых опор;

• монтажная лопатка;
• проникающая жидкость;
• молоток;
• тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

2. Снимают колесо.

3. Откручивают нижнее крепление амортизатора.

4. Ослабляют гайки на оси.

5. Освобождают крепление подушки стабилизатора.

6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.

7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.

8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.

9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.

10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.

11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

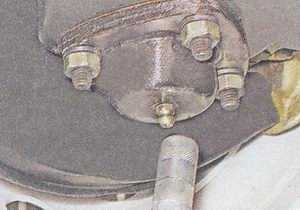

1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.

2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

1. Рычаг надёжно фиксируют в тисках.

2. При помощи съёмника выдавливают старые шарниры.

3. Осматривают рычаг на наличие повреждений.

4. Вставляют один сайлентблоки. Для этого также используется съёмник.

5. В отверстие вставляют ось вместе с шайбами.

6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

1. При помощи болтов фиксируют ось вместе с рычагом.

2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.

3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
4. Фиксируют подушку стабилизатора.
5. Устанавливают амортизатор и закручивают гайку.

6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.

7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Замена верхних рычагов и их резинометаллических шарниров

Вывешиваем и снимаем переднее колесо.

Отворачиваем болты крепления верхней шаровой опоры.

Ключом «на 22» отворачиваем гайку крепления кронштейна бампера к кронштейну брызговика, удерживая болт от проворачивания ключом того же размера.

Вынимаем болт.

Двумя ключами «на 22» отворачиваем самоконтрящуюся гайку оси рычага.

Вынимаем ось верхнего рычага и снимаем рычаг с автомобиля.

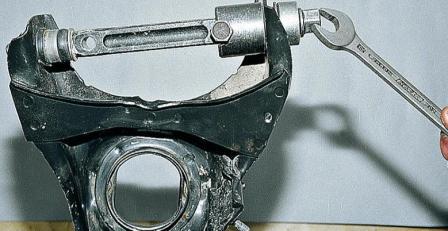

Выпрессовывать резинометаллические шарниры удобно специальным приспособлением.

Для этого зажимаем рычаг в тисках.

Затягиваем болт приспособления и последовательно выдавливаем шарниры из рычага в чашку приспособления.

Этим же приспособлением запрессовываем новые резинометаллические шарниры

Таким же способом можно заменить шарниры без снятия рычага с автомобиля, вынув только его ось

Собираем и устанавливаем детали подвески в порядке, обратном снятию

Замена резинометаллических шарниров нижних рычагов на автомобиле

Вывешиваем и снимаем колесо.

Ключом «на 22» отворачиваем две самоконтрящиеся гайки с оси нижнего рычага и снимаем упорные шайбы.

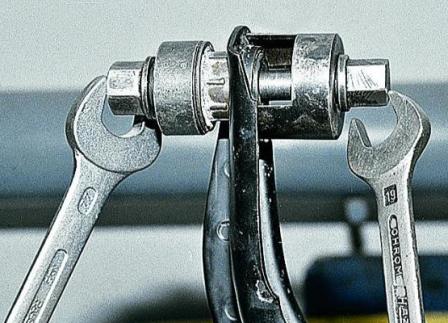

Выпрессовывать резинометаллические шарниры удобно специальным приспособлением.

Полый болт наворачиваем на резьбовой конец оси.

Затягиваем большую гайку приспособления, давя на рычаг.

При этом рычаг спрессовывается с шарнира, сидящего на оси рычага.

Аналогично выпрессовываем второй шарнир.

Вставив новый резинометаллический шарнир в рычаг, центрируем его в отверстии, монтажной лопаткой поджимая рычаг.

Устанавливаем с внутренней стороны рычага упор приспособления и запрессовываем в рычаг резинометаллический шарнир

Замена нижних рычагов

Для замены нижнего рычага снимаем амортизатор, пружину, отсоединяем нижнюю шаровую опору от поворотного кулака и конец штанги стабилизатора от нижнего рычага

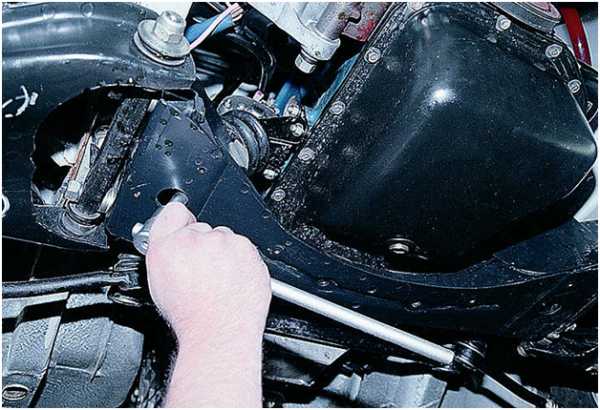

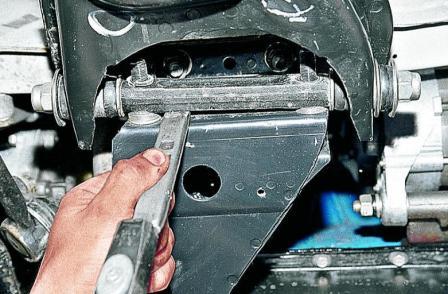

Ключом «на 19» отворачиваем две гайки крепления оси нижнего рычага к поперечине.

Забиваем клин (зубило) между осью и поперечиной и снимаем нижний рычаг.

Отмечаем количество и расположение регулировочных шайб между осью нижнего рычага и поперечиной, чтобы при установке рычага поставить эти шайбы на прежнее место.

Ось нижнего рычага зажимаем в тисках и приспособлением выпрессовываем резинометаллический шарнир.

Вынув деталь из тисков, извлекаем ось из рычага через свободное отверстие.

Устанавливаем новые резинометаллические шарниры в следующем порядке:

— запрессовываем один шарнир, через свободное отверстие в рычаге вставляем ось с шайбами и запрессовываем второй шарнир.

Для установки упора приспособления вставляем в отверстие рычага болт, подходящий по диаметру.

Устанавливаем нижние рычаги на автомобиль в порядке, обратном снятию.

При необходимости (трещины, отслоения) заменяем буфер хода сжатия.

Для этого, предварительно смочив его конец мыльным раствором и поддев отверткой, извлекаем его из посадочного места.

Новый буфер устанавливаем также при помощи мыла и отвертки.

Для предупреждения неправильного распределения усилий в резинометаллических шарнирах, затягивание гаек и осей рычагов необходимо производить в следующем порядке:

– установите автомобиль на ровной площадке и поставьте колеса параллельно оси автомобиля;

– нагрузите автомобиль нагрузкой 320 кгс (четыре человека +40 кг в багажнике);

– в этих условиях, динамометрическим ключом, затяните гайки крепления осей верхнего, а затем нижнего рычагов и гайки крепления оси нижнего рычага к поперечине.

После замены резинометаллические шарниры следует «обмять», совершив пробный выезд на 15–20 км, и в обязательном порядке проверить, а при необходимости, отрегулировать углы установки передних колес.

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Развал схождение ВАЗ 2107 нужно проверять планово либо после аварии, при появлении первых признаков отклонения от нормы.

Лучше, чтобы регулировка производилась специалистами на сервисе, но эту процедуру можно выполнить и своими руками. Главное, делать все максимально аккуратно и внимательно.

Под описываемым определением понимают угол наклона колеса ВАЗ 2107 по вертикали. Если верхняя часть наклонена наружу, то имеет место положительный развал. Соответственно, если элемент наклонен внутрь, то такой угол имеет знак «-» и называется отрицательный развал.

Вторая часть формулировки «развал схождение» означает, что во время движения автомобиля, будет происходить схождение. На машинах с передним приводом он обычно отрицательный, а на авто с задними ведущими – положительный. Такое устройство гарантирует, что при движении произойдет выравнивание, а положение будут параллельным.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

• автомобиль уводит в сторону на ровной дороге;
• отклонения углов колес на ВАЗ 2107 стали видны;
• происходит преждевременный или неравномерный износ шин;
• повышение расхода топлива оказалось выше;
• подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

• нитку с крючками с обоих концов;
• обыкновенную нитку;
• бруски толщиной 6 мм и 22 мм;
• клещи типа «Кобра»;
• набор гаечных ключей;
• штангенциркуль.

Что необходимо для успешной регулировки

Для того чтобы регулировка была выполнена успешно, совсем необязательно пользоваться услугами специализированного сервиса. Как отрицательный развал, так и положительный можно привести в норму своими руками.

Перед проведением процедуры следует проверить состояние подвески. Все ее элементы необходимо проанализировать на предмет люфтов.

При их наличии сход развал на автомобиле ВАЗ 2107 выполнить проблематично, а иногда и просто невозможно.

Специалисты рекомендуют нагрузить автомобиль до того, как будет отрегулирован развал схождение своими руками. Необходим вес около 320 кг. Для этого можно воспользоваться какими-нибудь грузами или  посадить четыре человека средней комплекции. Также рекомендуется заправить авто до рекомендованной нормы. Это тоже нагрузка, которая должна быть учтена.

Последний этап подготовки — проверка шин ВАЗ 2107. Перед тем как выполнить развал схождение, следует убедиться, что давление соответствует норме. Для выполнения всей процедуры от проверки до установки необходимого угла требуется помощь. Самостоятельно выполнить весь процесс не представляется возможным.

Проверка и регулировка

В первую очередь необходимо убедиться, что рулевое колесо установлено ровно. После чего на передний и задний бамперы ВАЗ 2107 необходимо надавить с усилием до 50 кг.

Затем от верхней точки колеса нужно натянуть вертикально вниз нить. При помощи штангенциркуля узнать расстояние снизу и сверху. Если разница составит, например, 3 мм, то это означает, что угол примерно равен 30°.

При любых отклонениях нужно незамедлительно сделать сход развал.

Если развал схождение автомобиля в норме, то значение угла равно 0°5’+20′ без нагрузки и 4°30’+20′ с нагрузкой. Для проверки схождения нужно взять нить с крючками и прикрепить с одной стороны за конец заднего колеса, а с другой — за переднее.

Теперь под нить нужно поместить два бруска общей толщиной 28 мм. Если передний скат касается не в 2-х точках, то необходимо выполнить регулировку схождения передних колес. Чтобы это сделать, потребуется 2 гаечных ключа, при помощи которых производится ослабление хомутов на муфтах рулевой тяги.

После можно взять клещи и своими руками пошевелить муфту до тех пор, пока нить не коснется колеса в 2-х точках. Сход развал требует точности, поэтому лучше проверять все измерения по несколько раз.

Отрегулировать развал схождение можно, если выполнить несложную процедуру с каждым колесом до получения желаемого результата. Чтобы сход развал соответствовал норме, иногда приходится затратить немало времени, поэтому нужно набраться терпения.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

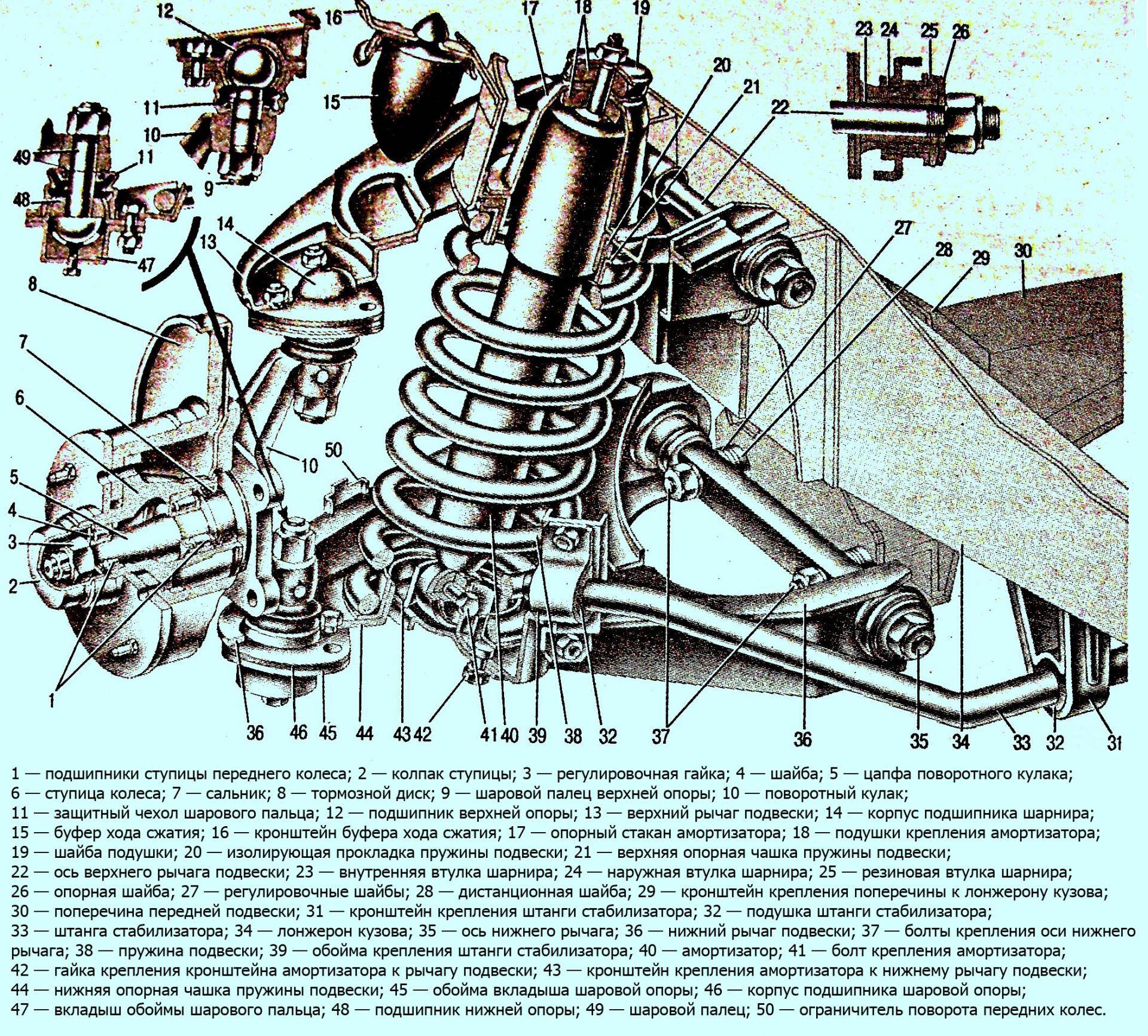

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Нижний рычаг ВАЗ 2107 в сборе

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу

Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

От попадания внутрь шаровой опоры влаги и мусора она защищена специальным чехлом (пыльник)

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д

Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Металлические втулки могут соединяться резиновыми или полиуретановыми вставками

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

• уменьшить деформации, возникающие в подвеске;
• улучшить управляемость автомобилем;
• убрать выжимание, которое свойственно резиновым изделиям;
• снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Ось нижнего рычага крепится двумя болтами

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание!Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Где находится нижний рычаг?В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг?Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Как заменить нижний рычаг на ВАЗ 2101-ВАЗ 2107?

Снятие:1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см. маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание!Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка:Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик:Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.

Замена передней балки ваз 2107

Кузов ВАЗовской «семерки» в процессе интенсивной эксплуатации подвергается значительным нагрузкам и негативному воздействию неблагоприятных факторов среды. В металле, из которого изготовлены детали несущей конструкции автомобиля ВАЗ 2107, постепенно накапливаются усталостные напряжения. Вследствие этого в корпусе передней балки образуются трещины, что может привести к полному разрушению элемента. Лучшее решение проблемы — замена детали.

Данный узел представляет собой объемную конструкцию изготовленную из стального листа с использованием технологии штамповки и сварки. Данный элемент соединяет между собой передние лонжероны ВАЗ 2107 и служит опорой для двигателя. Кроме того, к обоим концам детали крепятся оси нижних рычагов. Замена данной конструкции – довольно сложная и требует специфических навыков.

Демонтаж узла

Балка передняя автомобиля ВАЗ 2107 снимается с использованием слесарного инструмента и подъемных приспособлений. Для выполнения указанной операции потребуются:

1. Ключи гаечные и головки в наборе с воротком и удлинителем.
2. Домкрат автомобильный или гидравлический, соответствующего размера и грузоподъемности.
3. Таль ручная и конструкция для ее крепления.
4. Переносная лампа для подсветки места проведения работ.

Вместо подъемного механизма могут быть использовано специальное приспособление, позволяющее вывесить двигатель с опорой на детали кузова. Работы удобнее всего производить в оборудованном гаражном боксе на подъемнике или над смотровой ямой. Последовательность действий мастера такая:

1. Передняя часть автомобиля вывешивается, с него снимаются передние колеса, кузов выставляется на прочные опоры.
2. Демонтируем стальной лист защиты двигателя и брызговики.
3. Капот желательно снять, чтобы избежать случайно повреждения. Силовой агрегат зацепляет за проушину, закрепленную на корпусе, и приподнимается талью или при помощи специального приспособления.
4. В случае отсутствия грузоподъемных механизмов опору можно разместить непосредственно под картером двигателя обязательно подложив обрезок доски. Это позволит избежать деформации детали.
5. Разбираем переднюю подвеску с обеих сторон машины. Демонтируем пружины и нижние рычаги вместе с осями.
6. Откручиваем болты крепления резинометаллических подушек опоры двигателя.
7. Отвинчиваем гайки на шпильках лонжероном, которые удерживают конструкцию на месте, и освобождаем ее.

Теперь можно выполнить непосредственно снятие балки с крепежа и убрать ее в сторону. Специалисту рекомендуют осмотреть подушки двигателя, в случае значительной их деформации показана их замена на новые детали.

Установка силового элемента и регулировки

Балка передней подвески ВАЗ 2107 монтируется в порядке обратном ее снятию и соблюдением правил и мер безопасности. Квалифицированная замена данного силового элемента подразумевает применение нового крепежа. В ходе работ следует произвести дефекацию узлов подвески особенно шаровых опор и сайлент-блоков. Замена неисправных элементов позволит избежать повторного ремонта в ближайшей перспективе.

Ремонтно-восстановительные работы такого рода на автомобиле ВАЗ 2107 обычно выполняются владельцами самостоятельно. Делается это обычно в целях экономии средств, однако точную регулировку углов установки колес без специального оборудования выполнить достаточно сложно. Для этого следует обратиться на специализированную станцию технического обслуживания. Замена несущих элементов кузова неизбежно приводит к изменению настроек.

Установка новой балки на автомобиль ВАЗ 2107 снимет проблему рыскания во время движения. Машина становится боле управляемой и не отклоняется от выбранной траектории движения. Новая балка повышает жесткость кузова на скручивание, что позитивно сказывается на общем его состоянии.

Регулировка развала-схождения на СТО

Если есть подозрения, что у вашей «шестёрки» нарушен сход-развал, то следует посетить автосервис для диагностики подвески и углов колёс. Если будет выявлено, что какие-то элементы подвески вышли из строя, их придётся заменить и только после этого выполнить регулировку. Процедура может осуществляться на разном оборудовании, например, оптическом либо компьютерном стенде

Важное значение имеет не столько используемое оснащение, сколько опыт и подход мастера. Поэтому даже на самом современном оборудовании настройка может не дать должного результата. В разных сервисах технология проверки УУК может отличаться

Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело»

В разных сервисах технология проверки УУК может отличаться. Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело».

проверка технического состояния передней подвески автомобиля ваз 2107

Проверка технического состояния сайлентблоков рычагов передней подвески автомобиля ваз 2107

При одностороннем износе или разрыве сайлентблоки необходимо заменить. Износ сайлентблоков передней подвески на автомобиле ваз 2107 является одной из причин, из-за которой невозможно произвести регулировку угла развала колес, когда из-под оси нижнего рычага удалены все шайбы.

Измеряем радиальное смещение А упорной шайбы сайлентблока относительно торца наружной втулки и расстояние Б между внутренними торцами упорной шайбы и наружной втулки.

Размер А не должен превышать 2,5 мм для обоих рычагов передней подвески, а размер Б — 3-7,5 мм (для нижнего рычага передней подвески) и 1,5-5 мм (для верхнего рычага передней подвески). Если размер Б не соответствует указанному выше допуску, то необходимо проверить правильность запрессовки сайлентблоков в рычаг передней подвески.

Проверка технического состояния верхней шаровой опоры автомобиля ваз 2107

Для выполнения работы по проверке технического состояния верхней шаровой опоры на автомобиле ваз 2107 потребуется помощник.

1. Помощник нажимает педаль тормоза и удерживает ее во время проверки для того, чтобы исключить возможное влияние зазора в подшипниках ступицы.

2. Резкими движениями покачиваем колесо за верхнюю часть в плоскости, перпендикулярной продольной оси автомобиля ваз 2107.

Техническое состояние шаровой опоры на автомобиле ваз 2107 можно проверить и другим способом.

1. Монтажной лопаткой поочередно вверх — вниз качаем верхний рычаг передней подвески и проверяем наличие люфта между пальцем и корпусом шаровой опоры

2. При обнаружении люфта верхнюю шаровую опору необходимо заменить.

Проверка технического состояния нижней шаровой опоры автомобиля ваз 2107

1. Очищаем нижнюю часть шаровой опоры от грязи и ключом на 7 мм отворачиваем пробку.

2. Если проверка шаровой опоры автомобиля ваз 2107 проводится на смотровой яме или эстакаде, то замеряем глубиномером штангенциркуля расстояние от нижнего торца шаровой опоры до сферической поверхности шарового пальца

3. Если техническое состояние нижней шаровой опоры автомобиля ваз 2107 проверяется на ровной горизонтальной площадке и воспользоваться штангенциркулем невозможно из-за его длины, то, отвернув пробку, вставляем в шаровую опору отрезок проволоки и наносим на ней риску вровень с торцом шаровой опоры.

4. Штангенциркулем измеряем расстояние от верхнего конца проволоки до риски.

5. Если это расстояние больше 11,8 мм — шаровую опору на автомобиле ваз 2107 следует заменить.

6. Для смазки шарнира вворачиваем в шаровую опору масленку и нагнетателем подаем смазку в полость шаровой опоры, следя за тем, чтобы защитный чехол шаровой опоры не раздувался.

7. Проверяем наличие осевого люфта в подшипниках ступицы переднего колеса. Вывесив у автомобиля ваз 2107 колесо и взявшись за него в вертикальной плоскости, поочередно резкими движениями верхней части колеса на себя, а нижней — от себя определяем наличие люфта в подшипниках ступицы.

При ощутимом люфте регулируем зазор в подшипниках ступицы

Проверка технического состояния амортизаторов и пружин автомобиля ваз 2107

1. Поочередно энергично прикладываем усилие сверху вниз к передним крыльям автомобиля ваз 2107. Кузов автомобиля ваз 2107 должен вернуться в исходное положение, совершив только одно движение вверх. В противном случае оба амортизатора подлежат замене. При наличии подтеканий жидкости, износе или растрескивании сайлентблоков, деформации штока — амортизаторы необходимо заменить, причем оба одновременно.

2. Осматриваем пружины передней подвески. Просевшие, деформированные или имеющие трещины пружины передней подвески необходимо также заменить одновременно с обеих сторон.

Схема передней подвески

Данная схема поможет вам наглядно понять устройство подвески.

1) резиновые ступичные подшипники; 2) ступичная защита; 3) гаечка; 4) часть основы с поворотным кулаком; 5) манжетка; 6), 7) расположение ступицы и тормозного диска; защита на верхний шаровой палец; 9) место крепления верхнего шарового пальца; 10) вкладыш на верхнюю опору; 11) рычажок (верхний); 12) так называемый «отбойник»; 13) крепление пружинной прокладки; 14) амортизирующий элемент; 15) подушечка для прикрепления амортизирующей детали; 16) основа рычагов (верхних); 17) шарнирная втулка из резины; 18) шарнирная втулка, расположенная снаружи; 19) шайбочки для регулирования; 20) поперечина для подвески оси; 21) подушка на стабилизаторной штанге; 22) место крепления штанги; 23) основа рычага (нижнего); 24) рычажок, расположенный снизу; 25) обойма для прикрепления стабилизаторной штанги; 26) пружинка; 27) втулка из резины для амортизаторной пружины; 28) пружинная опорная чаша (нижняя); 29) место для поворотного кулака; 30) расположение вкладыша обоймы шарового пальца (нижнего); 31) подшипник опоры (нижней); 32) крепление для нижнего шарового пальца.

Как вы заметили, схема не сложная.
