Главный цилиндр, рабочий и сцепление ваз 2101. замена и ремонт, прокачка жидкости

Инструментальная оснастка рабочего места

Не знаете, как правильно прокачать сцепление на ВАЗ 2106 своими руками? К счастью, выход есть! Для этого потребуется лишь воспользоваться практическим руководством, приняв во внимание некоторые рекомендации. Естественно, для выполнения данной операции потребуется иметь и необходимый набор слесарного инструмента, полые чистые емкости, вспомогательный шланг, ветоши

В случае, если прокачку гидропривода сцепления необходимо провести после замены отработавшей тормозной жидкости на новую, то без чистки сливного штуцера ГЦС, увы, не обойтись. Поэтому, вам в обязательном порядке понадобится специальная щётка со стальной рабочей поверхностью в виде проволоки.

Расположение изделия

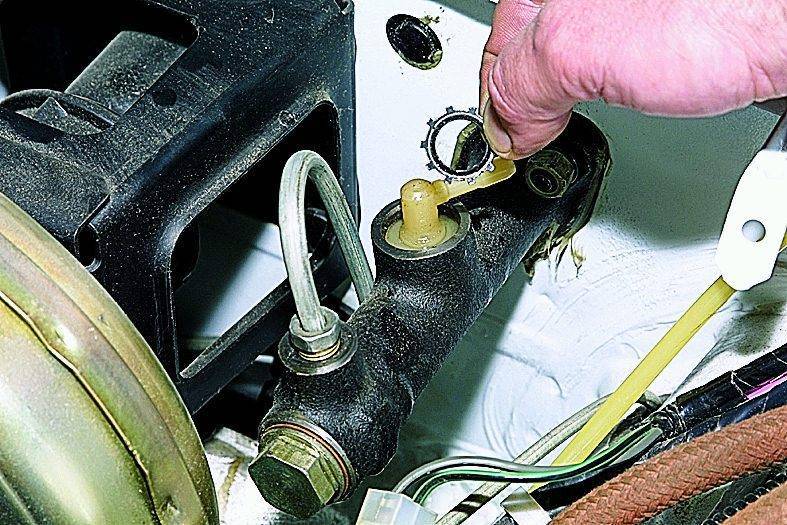

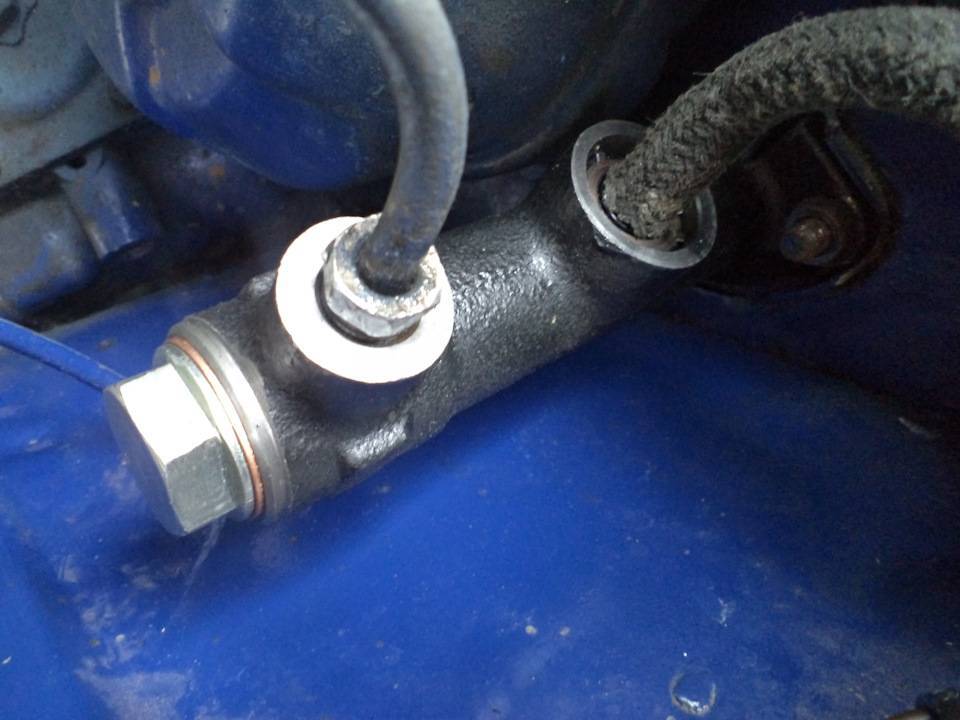

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

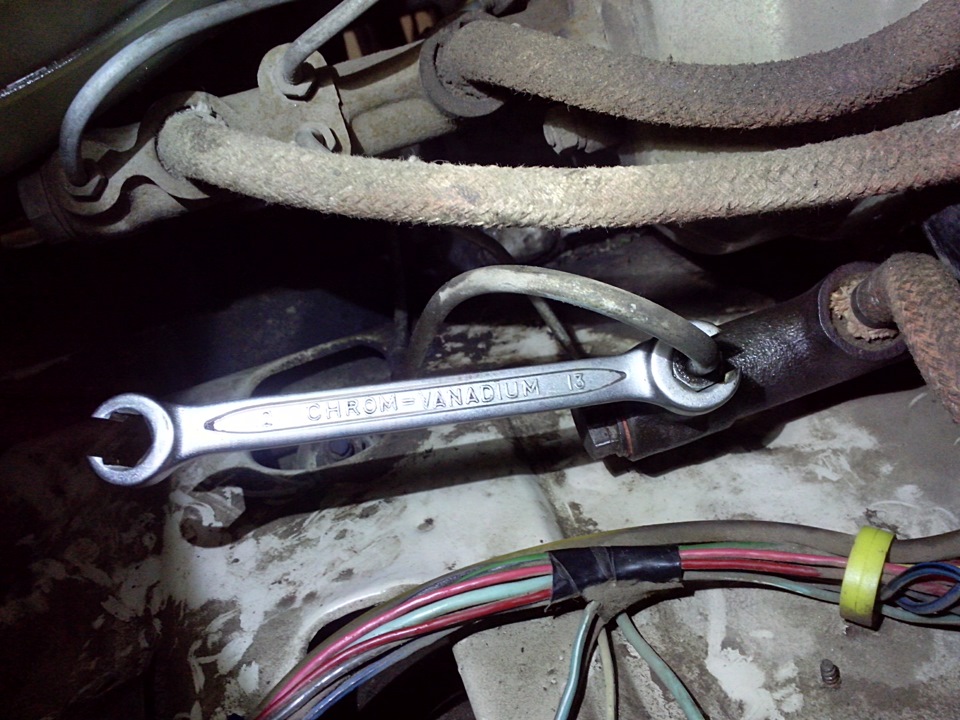

1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.

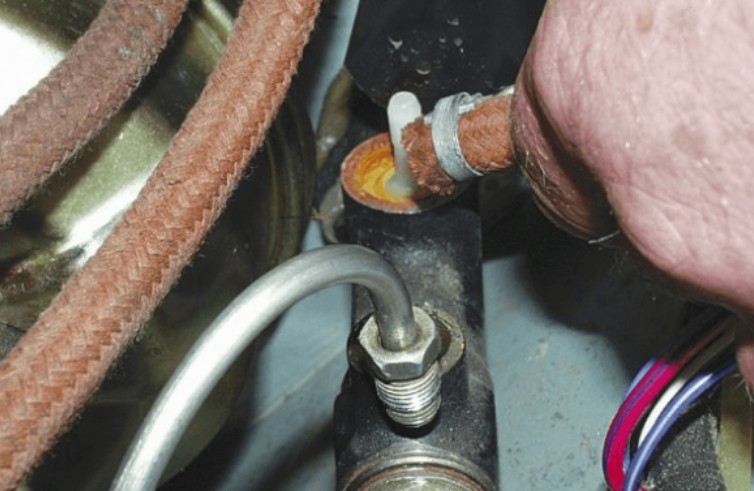

2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.

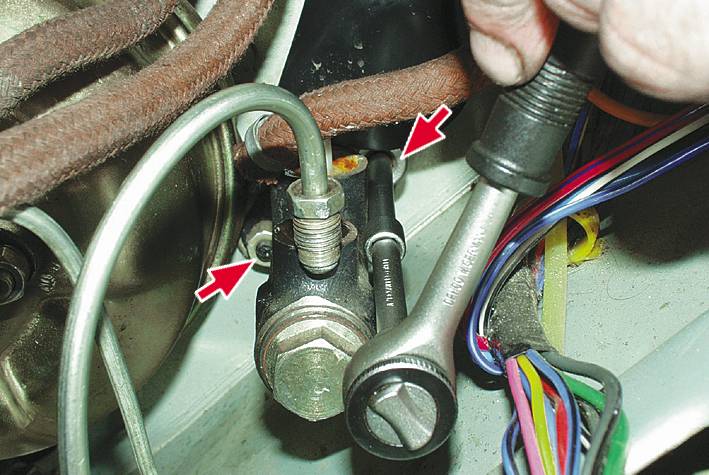

3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.

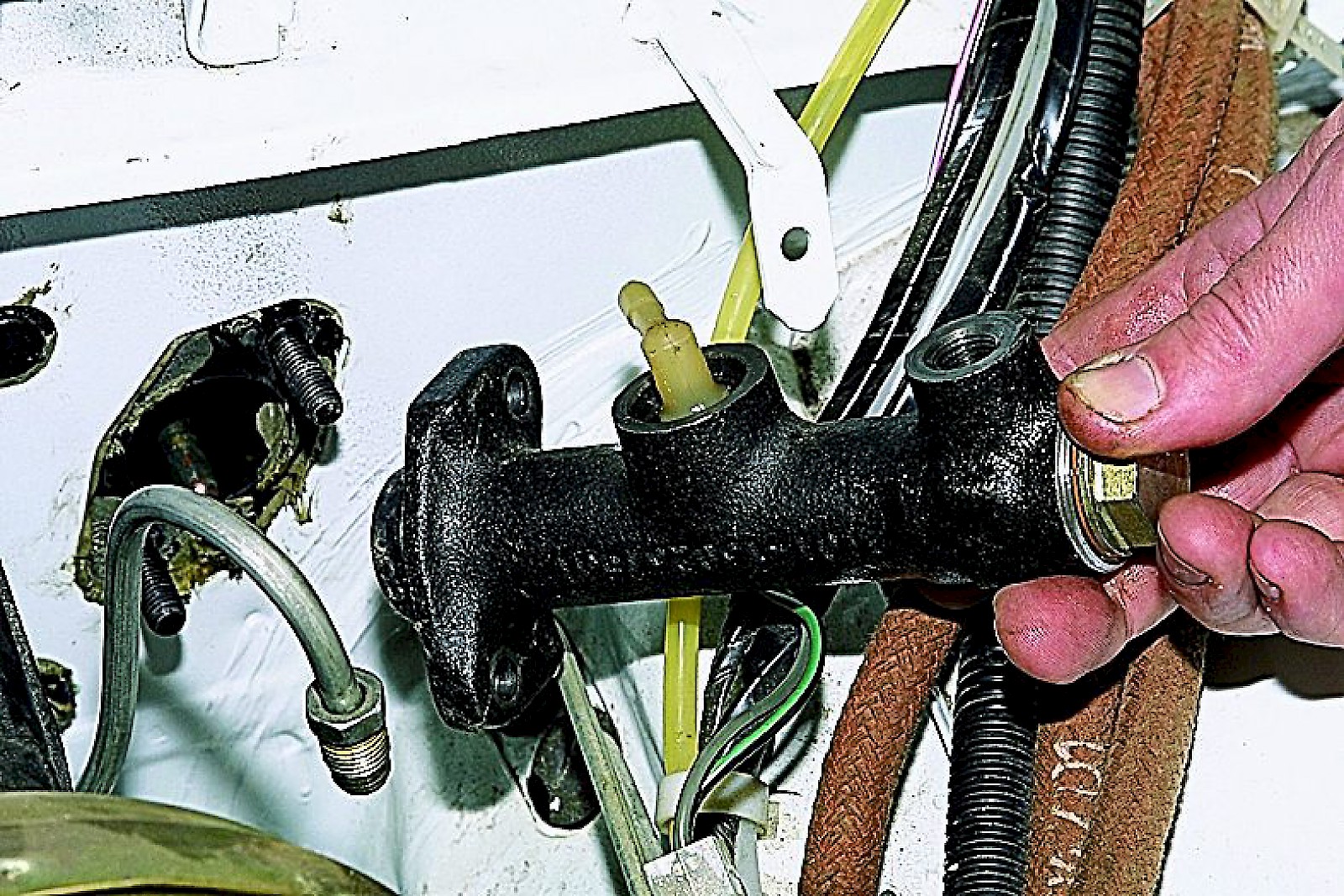

4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.

После проведения работ можно испытать особенности функционирования нового ГЦС. При необходимости следует заменить и РЦС(рабочий цилиндр), но об этом можно узнать детальнее в соответствующем материале.

Прокачка сцепления

Для того чтобы исключить вероятность отказа механизма сцепления, по окончании ремонта систему гидропривода нужно прокачать. Для проведения процедуры автомобиль нужно установить на эстакаду или смотровую яму, а также подготовить:

• тормозную жидкость;
• ключи для отворачивания тормозных трубок;
• резиновую трубку подходящего диаметра;
• прозрачную ёмкость.

Как прокачать сцепление

Работу лучше проводить с помощником. Уровень жидкости в бачке должен быть под горловину. Выполняем следующие шаги:

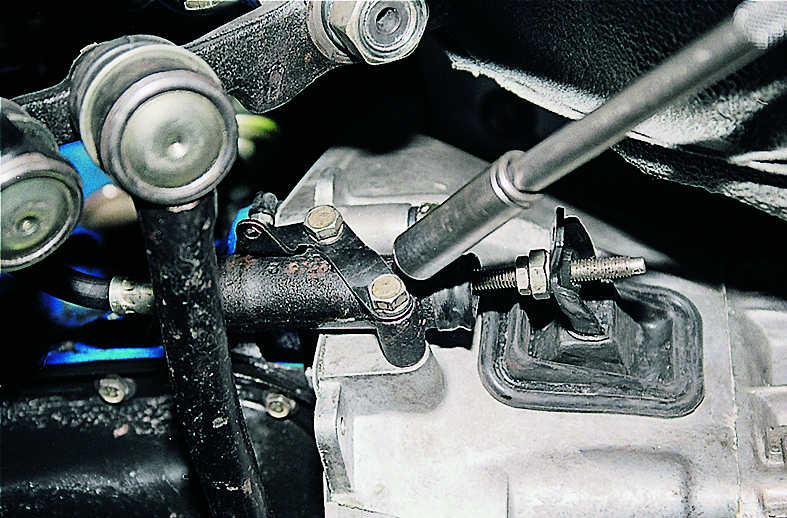

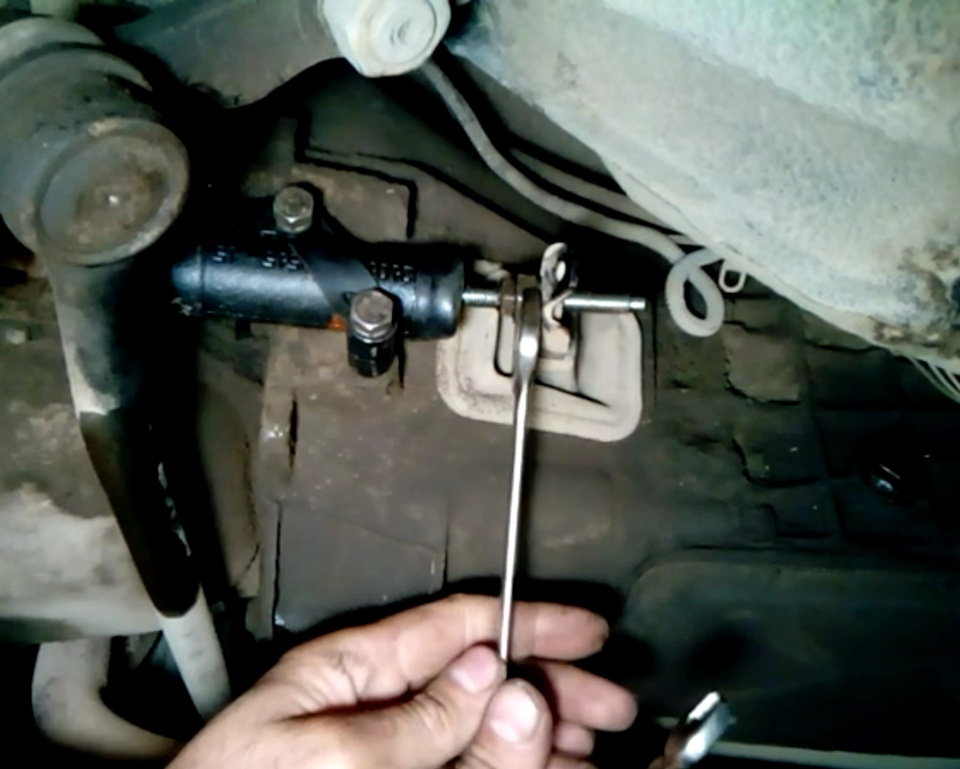

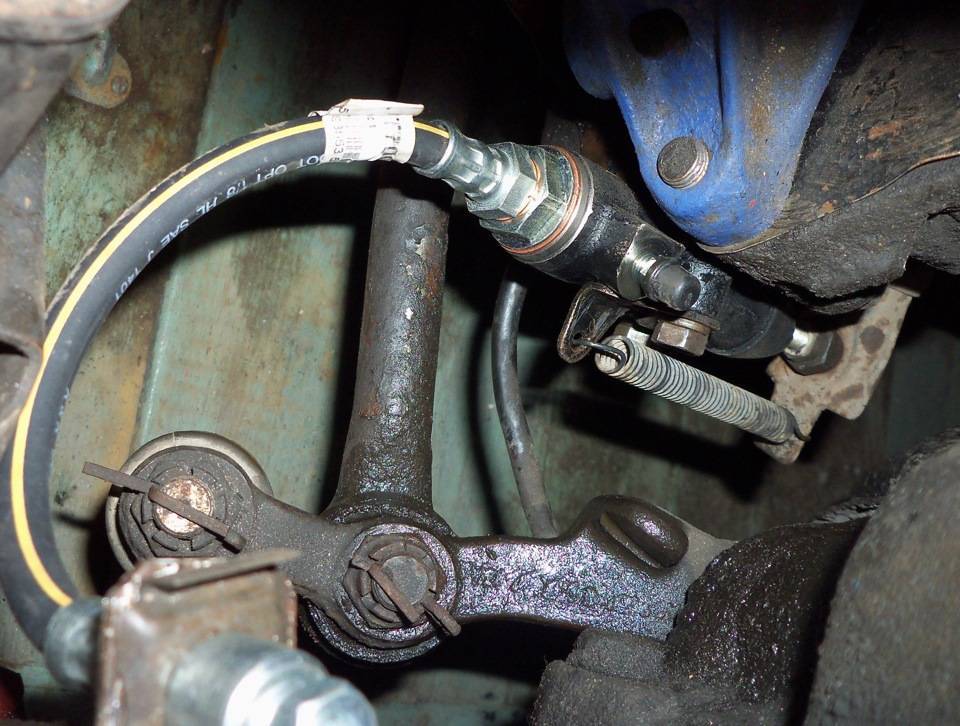

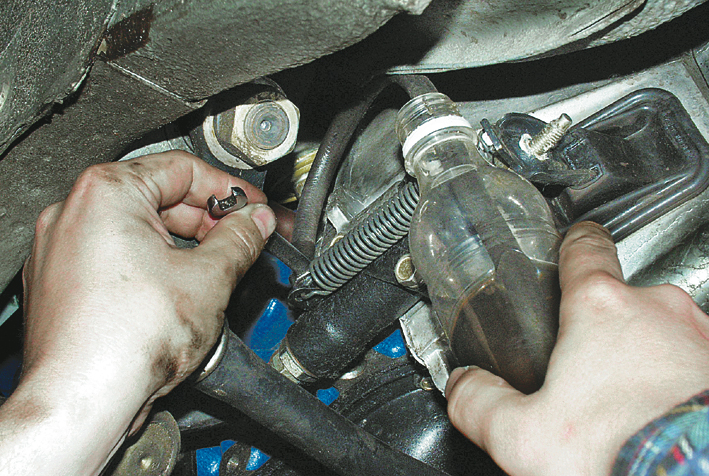

1. Натягиваем на штуцер рабочего цилиндра сцепления один из концов шланги, а второй опускаем в ёмкость.
2. Помощник несколько раз нажимает на педаль сцепления, пока она не станет тугой, и удерживает её в нажатом положении.

Помощник, находящийся в салоне, нажимает несколько раз на педаль сцепления и удерживает её в нажатом положении

Чтобы прокачать систему гидропривода необходимо открутить штуцер и выпустить жидкость с пузырьками воздуха

Для прокачки сцепления или тормозной системы я использую прозрачную трубку, что позволяет визуально оценить, есть ли воздух в жидкости или нет. Бывают ситуации, когда нужно прокачать сцепление, а помощника нет. Тогда я отворачиваю штуцер на рабочем цилиндре сцепления, откручиваю пробку бачка и накидываю на его горловину чистую тряпочку, например, носовой платок, создаю ртом давление, т. е. попросту дую в бачок. Продуваю несколько раз, чтобы прокачать систему и полностью выгнать из неё воздух. Могу порекомендовать ещё один довольно простой способ прокачки, при котором жидкость проходит через систему самотёком, для чего достаточно открутить штуцер на рабочем цилиндре и контролировать уровень жидкости в бачке. Когда воздух полностью выйдет, штуцер заворачиваем.

Поломки главного цилиндра сцепления ВАЗ 2101 — явление редкое. Если проблемы и возникают, то связаны они с повреждением пыльника либо применением некачественной жидкости. При неполадках механизма восстановить работоспособность можно своими силами. Для проведения ремонтных работ нужно подготовить необходимый инструмент и ознакомиться с пошаговыми инструкциями, что исключит возможные ошибки.

7.1.1 Сцепление Сцепление в сборе 1 – штуцер для прокачки; 2 – нажимная пружина сцепления; 3 – ступенчатая заклепка нажимной пружины; 4 – нажимной диск; 5 – ведомый диск; 6 – маховик; 7 – картер сцепления; 8 – болт крепления кожуха сцепления к маховику; 9 – первичный вал коробки передач.

7.1.2 Особенности устройства Сцепление в сборе 1 – штуцер для прокачки; 2 – нажимная пружина сцепления; 3 – ступенчатая заклепка нажимной пружины; 4 – нажимной диск; 5 – ведомый диск; 6 – маховик; 7 – картер сцепления; 8 – болт крепления кожуха сцепления к маховику; 9 – первичный вал коробки передач.

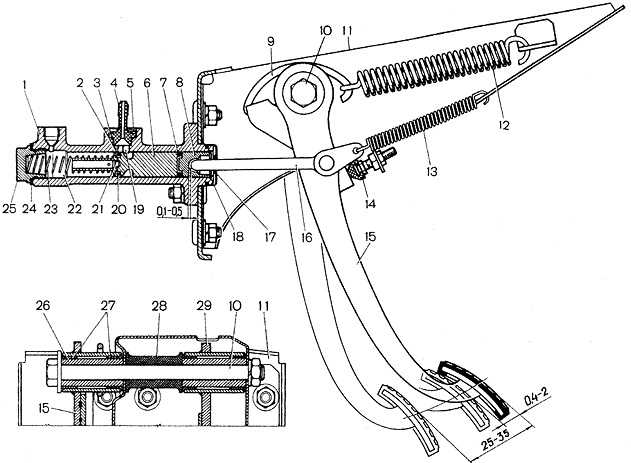

7.1.3 Регулировка привода выключения сцепления В приводе выключения сцепления выполняются следующие регулировки: – устанавливается зазор 0,1–0,5 мм между толкателем и поршнем главного цилиндра (см. рис. Педаль и главный цилиндр привода сцепления). Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 14 педа.

7.1.5 Снятие и установка сцепления Центрирование ведомого диска сцепления с помощью оправки А.70081 1 – маховик; 2 – сцепление в сборе; 3 – оправка А.70081 ПОРЯДОК ВЫПОЛНЕНИЯ 1. Предварительно снимите коробку передач (см. подраздел 7.2.2). Отверните болты и снимите кожух сцепления в сборе с нажим.

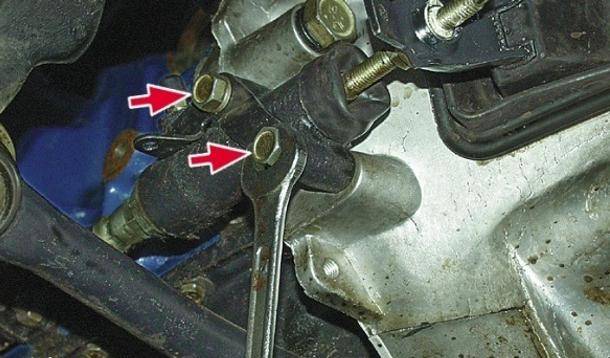

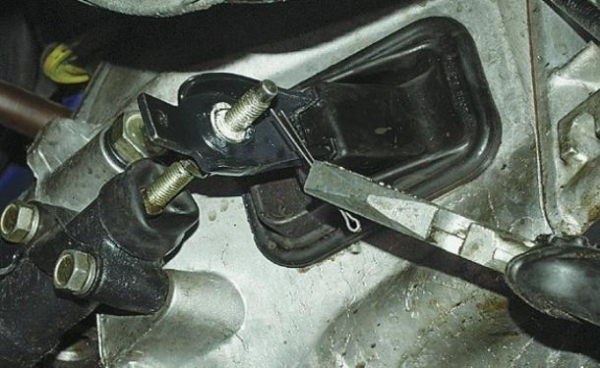

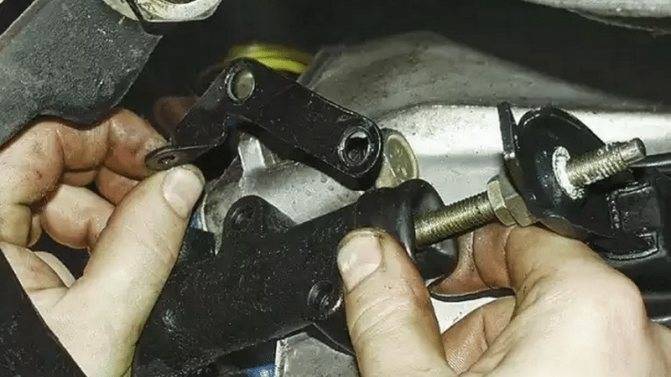

7.1.7 Снятие и установка рабочего и главного цилиндров привода сцепления ПОРЯДОК ВЫПОЛНЕНИЯ 1. В первую очередь слейте рабочую жидкость. Для этого, один конец шланга наденьте на штуцер выпуска воздуха 9 рабочего цилиндра (см. рис. Рабочий цилиндр и вилка выключения сцепления), а другой опустите в чистый сосуд, отверните штуцер 9 на 1/2–3/4 оборота и наж.

7.1.8 Разборка, контроль, ремонт и сборка главного и рабочего цилиндров ГЛАВНЫЙ ЦИЛИНДР Детали главного цилиндра 1 – корпус; 2 – стопорная шайба; 3 – штуцер; 4 – прокладка; 5 – колпачок; 6 – стопорное кольцо; 7 – поршень толкателя; 8 – уплотнительное кольцо; 9 – поршень главного цилиндра; 10 – пружина ПОРЯДОК ВЫПОЛНЕНИЯ 1.

7.1.9 Проверка главного цилиндра привода сцепления на стенде ПРОВЕРКА НА ГЕРМЕТИЧНОСТЬ ЗАДНЕГО УПЛОТНИТЕЛЬНОГО КОЛЬЦА Схема проверки состояния заднего уплотнительного кольца на герметичность 1 – главный цилиндр; 2 – сосуд; 3 – переходник с уплотнителем; 4 – манометр; 5 – тройник; 6 – регулировочный винт; А – воздух от компрессора; В – выпу.

Когда и зачем нужно прокачивать сцепление

Устройство сцепления на классических автомобилях семейства ВАЗ за многие годы не претерпевало кардинальных изменений и оставалось практически в первозданном состоянии. Именно поэтому, вне зависимости от заднеприводной модели, процесс удаления излишнего воздуха в системе идентичен.

В процессе эксплуатации сцепление, как и иные агрегаты автомобиля, подвергается естественному износу, который заключается в появлении микротрещин, изнашивании резинотехнических материалов, растрескивания пластика. Ответственной деталью в системе сцепления является главный рабочий цилиндр. В его баке располагается специальная жидкость, по своему составу идентичная тормозной жидкости. Данное вещество отвечает за приведение в действие механизма выключения сцепления посредством гидравлического давления. Однако со временем в систему под воздействием как внешних, так и внутренних факторов начинает поступать воздух, который приводит к образованию воздушной пробки.

Данная пробка не позволяет эффективно и правильно размыкаться сцеплению, что фактически может привести к потере контроля над автомобилем. Такая потеря выражается во включении определенной передачи до отпускания педали сцепления. При этом также ход педали практически пропадает, как и эффективное усилие на данную деталь.

Предупреждение! Данное явление грозит не только потерей и без того малого комфорта от вождения, но и созданием аварийной ситуации при движении на небольших скоростях, когда водитель фактически теряет контроль над автомобилем.

Соответственно, при первых проявлениях данной неисправности, а именно чрезмерной легкости педали сцепления и пробуксовках при переключениях, в первую очередь необходимо проверять именно бак главного цилиндра. Уменьшение жидкости и наличие пузырьков воздуха – верный признак неисправности, при возникновении которых необходимо прокачать сцепление на ВАЗ 2105.

Прокачка сцепления на ВАЗ 2101-ВАЗ 2107

Когда нужно прокачивать сцепление? Прокачка осуществляется только в тех случаях, если:

При нажатии до упора на педаль сцепления, сцепление не полностью выключается, к примеру вы выжали педаль, включили первую передачу и не успели ещё убрать ногу с педали как машина уже едет, вот это и называется не полное выключение сцепления в народе говориться что сцепление ведёт.

Примечание! Прокачивают сцепление для чего? Для того чтобы убрать воздух из цилиндров или правильнее говорить, чтобы убрать воздух из тормозной жидкости, а иначе если в тормозной жидкости которая находится в цилиндрах будет присутствовать воздух, то и сцепление так как надо работать не будет, как уже было отмечено ранее оно не будет полностью выключаться, а так же ход педали может быть очень лёгким, поэтому после обнаружении данных неисправностей, рекомендуется прокачать систему да поскорее, потому что с неполностью работоспособным сцеплением ездить опасно, так как при экстренном торможении автомобиль при выжимании сцепления будет сам ещё в добавок катиться в перёд, так как сцепление будет неполностью выключаться!

как сделать быстро своими руками

Здравствуйте дорогие друзья! Настало время поговорить о том, как прокачать сцепление без посторонней помощи. Не всегда при обслуживании машины мы может рассчитывать на чью-то помощь. В некоторых ситуациях поручать работу мастерским бессмысленно, поскольку ничего сложного делать не нужно, а за такие услуги берут солидные деньги.

Как вы помните, мы уже обсуждали с вами замену тормозных колодок, а также говорили о самостоятельном пуске двигателя при севшем аккумуляторе. И там и там мы обходились собственными силами. Потому и с прокачкой вы наверняка легко справитесь. Я в вас верю.

Когда осуществляется ремонт сцепления в машине, его демонтируют полностью или частично. Демонтаж приводит к тому, что внутрь системы (гидравлической) может попасть воздух, который негативно отразится на работе самого сцепления.

Потому все мастера и автолюбители знают, что после любого вмешательства в сцепление его нужно обязательно прокачать, удалив тем самым лишний скопившийся воздух. Это потребуется после замены элементов, когда выходит из строя главный цилиндр, ломается ПГУ или любые другие компоненты узла.

Когда требуется прокачка

Система может быть прокачана быстро и качественно даже при отсутствии у вас богатого опыта в подобных делах.

Существует несколько причин, по которым гидравлическое сцепление может оказаться наполненным лишним воздухом. К основным из них относят:

• проведение диагностических мероприятий;
• выполнение ремонтных работ;
• использование некачественных запчастей;
• плохое натяжение соединительных элементов;
• неисправности и трещины в трубопроводах;
• изначально дефектное сцепление по вине производителя;
• естественные процессы износа;
• агрессивная эксплуатации педали сцепления;
• механические повреждения;
• последствия неправильного ремонта связанных со сцеплением узлов и пр.

Прежде чем приступать к прокачке одному, настоятельно рекомендуется найти причину неисправности. Одно дело, если это просто стандартная процедура после ремонт.

Совсем иначе обстоят дела, если в системе имеются повреждения, какие-то дефекты и неисправности. Нужно ли при таких обстоятельствах начинать прокачку? Нет. Процедура окажется бессмысленной. Не стоит тратить свои силы и драгоценное время.

Для начала устраните проблему, убедитесь, что уровень жидкости в гидравлической системе в норме, и только потом начинайте самостоятельную прокачку.

Есть несколько характерных признаков, указывающих на то, что сцепление нужно прокачать:

Как заменить жидкость сцепления на ВАЗ 2101-ВАЗ 2107?

Сливание: 1) Сперва перед тем как вы приступите к работе, при помощи чистой или немного грязной тряпки протрите бачок сцепления, или же всего лишь его крышку, чтобы было более приятней работать.

2) Далее возьмитесь рукой за крышку бачка, и тем самым полностью отверните её и отложите в сторонку чтобы не потерять.

4) Теперь проделайте следующую операцию, для этого опять же при помощи тряпочки протрите защитный колпачок который располагается на штуцере рабочего цилиндра сцепления и при этом так же очистите от грязи сам штуцер цилиндра.

5) После того как грязь будет убрана возьмите гаечный ключ и с его помощью отверните сам штуцер примерно на 3, или 4 оборота (На ваше усмотрение), а после отворачивания штуцера, в это время пусть ваш помощник поможет вам, тем самым понажимав на педаль сцепления несколько а то и больше раз, в общем до того пока вся жидкость не перетечёт в заранее вами подготовленную ёмкость.

Примечание! При нажатии на педаль, обязательно предупредите помощника то что она может провалиться, то есть упасть в самый низ и не пойти обратно, тогда в этом случае пусть он вернёт рукой педаль на своё место, отогнув её для этого и тем самым приподняв!

Заливание: 1) Когда вся жидкость будет слита из бачка, то в этом случае скажите помощнику что больше на педаль нажимать не надо, а вы в это время заверните прокачной штуцер который был отвёрнут ранее, для того чтобы жидкость из рабочего цилиндра больше не выливалась и всегда оставалась в нём.

Примечание! В самом завершении операции, залейте в бачок гидропривода сцепления тормозную жидкость, до того уровня который требуется!

А после заливания жидкости перед заворачиванием крышки, осмотрите визуально данную крышку на наличие дефектов, а так же проверьте компенсационную полость которая указана стрелкой и которая так же снимается с крышки, поэтому если после снятия вы увидите признаки старения резины, признаки трещин и разрывов, то в таком случае замените данную полость на новую!

Совет! Кстати! Замену жидкости в приводе сцепления можно так же производить, вытесняя при этом прежнюю, для этого нужно попросить вашего помощника доливать жидкость в бачок по мере её вытеснения, а делать это всё до того пока в ёмкость которую держите вы не начнёт вытекать нормальная, чистая жидкость!

Для того чтобы прокачать сцепление на ВАЗ 2106 самостоятельно, помимо необходимого несложного инструментария, понадобится определенный опыт ремонтных работ. Классические модели ВАЗ славятся именно простотой конструкции – многие работы вполне возможно провести самостоятельно.

Ремонт главного цилиндра сцепления

Если не обращать внимания на плохую работу сцепления, то вполне вероятен износ зубьев на шестернях КПП, что приведёт к выходу агрегата из строя. Ремонт коробки потребует гораздо большего времени и материальных вложений. Поэтому при появлении признаков неисправностей с ремонтом затягивать не стоит. Для работы понадобятся такие инструменты:

• ключ на 10;
• торцовая головка на 13 с удлинителем;
• отвёртка;
• ключ на 13 для тормозных трубок;
• резиновая груша для откачки жидкости;
• ремкомплект для ГЦС.

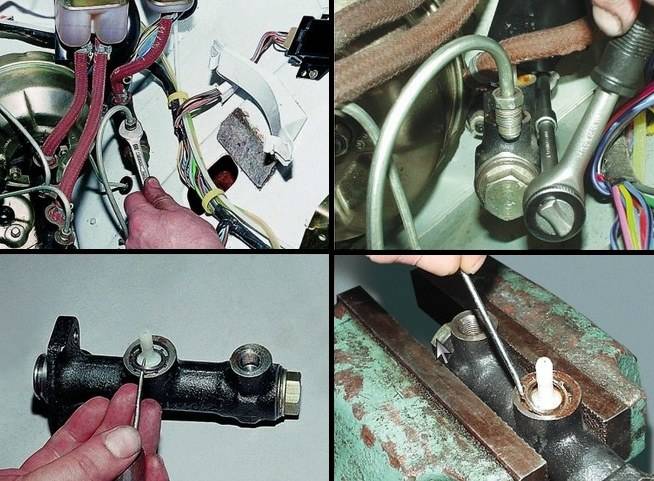

Снятие

Демонтаж цилиндра выполняем в следующем порядке:

1. Отворачиваем крепление расширительного бачка системы охлаждения, поскольку он перекрывает доступ к гидроприводу.

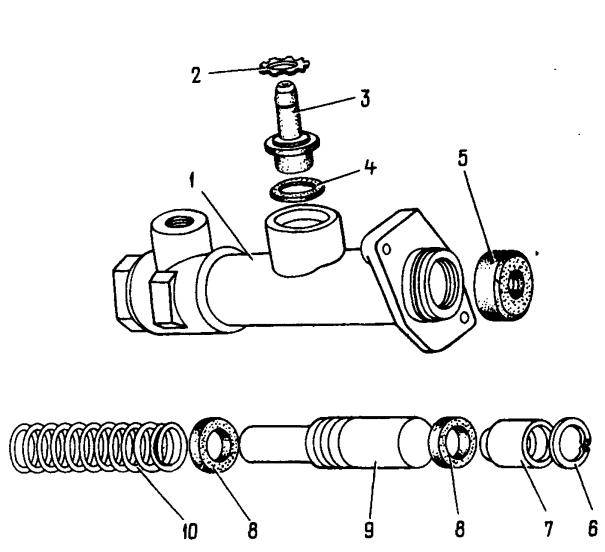

Разборка

Из инструментов нужно подготовить:

• ключ на 22;
• крестовая или плоская отвёртка.

Процедуру выполняем в следующей последовательности:

1. Очищаем цилиндр снаружи от загрязнений металлической щёткой, чтобы при разборке внутрь не попал никакой мусор.
2. Гидропривод зажимаем в тисках, отворачиваем заглушку ключом на 22 и извлекаем пружину.

Для очистки корпуса цилиндра от загрязнений внутри нельзя использовать металлические предметы или наждачную бумагу. Можно задействовать только тормозную жидкость и грубую ткань. Для окончательной промывки узла используем также тормозную жидкость и ничего другого.

При проведении ремонтных работ с цилиндрами сцепления или тормозной системы, после разборки устройства я провожу осмотр внутренней полости. На внутренних стенках цилиндров не должно быть задиров, рисок и других повреждений. Установка новых деталей из ремкомплекта никакого результата не даст и ГЦС будет работать неправильно, если внутренняя поверхность будет иметь царапины. То же самое относится к поверхности поршня. В противном случае цилиндр придётся заменить новой деталью. Если изъянов нет, то результат от проведённого ремонта будет положительный.

Замена манжет

При любом ремонте главного цилиндра сцепления, который подразумевает его разборку, резиновые элементы рекомендуется менять.

Для этого выполняют следующие шаги:

1. Стягиваем манжеты с поршня, поддевая их отвёрткой.

Сборка

Процесс сборки выполняется в обратном порядке:

1. Промываем внутреннюю полость цилиндра чистой тормозной жидкостью.
2. Смазываем этой же жидкостью манжеты и поршень.
3. Вставляем поршни в цилиндр.
4. Устанавливаем на место стопорное кольцо, а с другой стороны ГЦС вставляем пружину.

Ремонт цилиндра сцепления

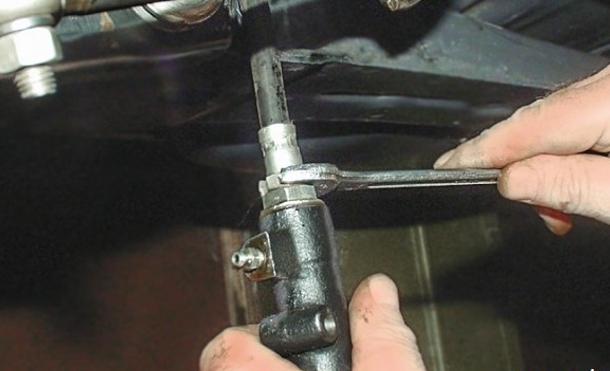

Для проведения работ необходимо демонтировать весь узел, отсоединив предварительно все патрубки и слив жидкость из системы. Также заранее следует приготовить ремкомплект главного цилиндра сцепления, в который включаются все детали, подверженные износу. Несмотря на то, что устройство главного цилиндра сцепления не отличается сложностью, работы желательно выполнять лицам, имеющим хотя бы минимальный опыт проведения слесарных работ. Если вопрос как снять главный цилиндр сцепления совсем непонятен, лучше отказаться от самостоятельного ремонта, и просто заменить цилиндр на новый.

После демонтажа цилиндр следует разобрать и тщательно промыть его детали тормозной жидкостью (использовать растворители или бензин запрещается). Все детали из ремкомплекта, которые планируется использовать, также желательно промыть перед установкой.

После демонтажа и полной разборки главного цилиндра на составные элементы можно приступать к оценке технического состояния всех деталей. Первым делом внимательно осматривается поршень, зеркала и уплотняющие элементы. Достаточно часто на внутренних поверхностях можно обнаружить очаги коррозии – их можно устранить аккуратной обработкой мелкозернистой наждачной бумагой. Множественные, обширные и сопровождаются наличием задиров очаги коррозии свидетельствует о нарушении зазора между поршнем и стенками цилиндра.

Все уплотнительные элементы рекомендуется заменить на новые, поскольку при работе под давлением даже незначительные дефекты неизбежно приводят к протечкам жидкости из цилиндра. Резиновые уплотнители не допустимо обрабатывать маслами для облегчения сборки – это приведет к их разбуханию и невозможности нормального функционирования.

После устранения всех неисправностей устройство можно собирать в обратной разборке последовательности.

После замены главного цилиндра сцепления или его ремонта требуется прокачка системы сцепления. Это необходимая мера для устранения скопившихся пузырьков воздуха, наличие которых в системе гидропривода не допускается.

Для прокачки требуется обеспечить свободный доступ к главному цилиндру, и некоторые модели транспортных средств для этого будет удобнее загнать на яму или поднять на гидравлическом подъемнике. В бачок наливается новая тормозная жидкость, на штуцер одевается прозрачная трубочка, конец которой опущен в емкость с той же рабочей жидкостью. Ритмичной работой педалью сцепления прокачивается гидропривод до тех пор, пока выделение воздуха через штуцер не прекратится полностью. После этого штуцер закручивается, и автомобиль готов к эксплуатации.

ВАЗ 2107 Возможные неисправности сцепления, их причины и методы устранения

Причина неисправности

Метод устранения

Неполное выключение сцепления (сцепление «ведет»)

1. Увеличенные зазоры в приводе выключения сцепления

1. Отрегулируйте привод выключения сцепления

2. Коробление ведомого диска (торцевое биение более 0,5 мм)

2. Выправьте диск или замените новым

3. Неровности на поверхностях фрикционных накладок

ведомого диска

3. Зачистите накладки металлической щеткой или замените новыми

4. Ослабление заклепок или поломка фрикционных накладок ведомого диска

4. Замените накладки, проверьте торцевое биение диска

5. Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

5. Очистите шлицы, покройте смазкой ЛСЦB15.

Если причина заедания смятие или износ шлицев, то замените первичный вал или ведомый диск

6. Поломка пластин, соединяющих упорный фланец с кожухом сцепления

6. Замените кожух сцепления с нажимным диском в сборе

7. Воздух в системе гидропривода

7. Прокачайте систему

8. Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы

8. Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

9. Утечка жидкости из главного цилиндра или цилиндра привода выключения сцепления

9. Замените уплотнительные кольца, прокачайте систему

10. Засорилось отверстие в крышке бачка, что вызвало разрежение в главном цилиндре и подсос воздуха

в цилиндр через уплотнения

10. Прочистите отверстие в крышке бачка, прокачайте

систему

11. Нарушение герметичности из-за загрязнения или

износа переднего уплотнительного кольца главного

цилиндра

11. Очистите уплотнительное кольцо, при износе

замените

12. Ослабление заклепок крепления нажимной пружины

12. Замените кожух сцепления с нажимным диском в сборе

13. Перекос или коробление нажимного диска

13. Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

1. Отсутствуют зазоры в приводе выключения

сцепления

1. Отрегулируйте привод выключения сцепления

2. Повышенный износ или пригорание фрикционных накладок ведомого диска

2. Замените фрикционные накладки или ведомый диск в сборе

3. Замасливание фрикционных накладок ведомого

диска, поверхностей маховика и нажимного диска

3. Тщательно промойте Уайт-спиритом замасленные

поверхности, устраните причины замасливания дисков

4. Засорено компенсационное отверстие главного цилиндра

4. Промойте цилиндр и прочистите компенсационное отверстие

5. Повреждение или заедание привода сцепления

5. Устраните неисправности, вызывающие заедание

Рывки при работе сцепления

1. Заедание ступицы ведомого диска на шлицах

первичного вала

1. Очистите шлицы, смажьте смазкой ЛСЦB15.

Если причина заедания смятие или износ шлицев, то при необходимости замените первичный вал

или ведомый диск

2. Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска

2. Тщательно промойте Уайт-спиритом замасленные поверхности и устраните причину замасливания дисков

3. Заедание в механизме привода выключения

сцепления

3. Замените деформированные детали.

Устраните причины, вызывающие заедание

4. Увеличенный износ фрикционных накладок

ведомого диска

4. Замените накладки новыми, проверьте,

нет ли повреждений поверхностей дисков

5. Ослабление заклепок фрикционных накладок ведомого диска

5. Замените неисправные заклепки, а при необходимости -накладки

6. Повреждение поверхности или коробление

нажимного диска

6. Замените кожух сцепления с нажимным диском

в сборе.

Повышенный шум при выключении сцепления

1. Износ, повреждение или утечка смазки из подшипника выключения сцепления

1. Замените подшипник

2. Износ переднего подшипника первичного вала коробки передач

2. Замените подшипник

Повышенный шум при включении сцепления

1. Поломка или снижение упругости пружин демпфера

ведомого диска

1. Замените ведомый диск в сборе

2. Поломка, снижение упругости или соскакивание

оттяжной пружины вилки выключения сцепления

2. Замените пружину новой или закрепите

3. Поломка пластин, соединяющих нажимной диск

с кожухом

3. Замените кожух сцепления с нажимным диском

в сборе

Исправляем неисправности

О том, что сцепление ВАЗ 2107 начинает буксовать, свидетельствуют следующие факторы:

1. неприятный запах;
2. машина тяжело разгоняется;
3. при подъеме на гору двигателю не хватает мощности.

Для того, чтобы понять, буксует сцепление ВАЗ 2107 или нет, нужно:

• затянуть ручник;
• включить скорость и начать мягко выжимать газ, в то же время отпуская педаль сцепления;
• в случае, если мотор заглохнет, можно быть уверенным, что система сцепления работает нормально;
• если же двигатель глохнет, а автомобиль движется, то можно с уверенность говорить, что сцепление вашего автомобиля буксует.

Что предпринять в подобном случае? Сначала нужно проверить сцепления ВАЗ 2107 на легкость хода. Выявив неполадки, постарайтесь устранить их регулировкой. Вероятно, что система пробуксовывает вследствие пришедших в негодность фрикционов. В данном случае вам нужно узнать степень его изнашивания. В случае, если износ незначительный, то для того, чтобы ликвидировать буксовку, достаточно отрегулировать ход сцепления. Если износ приличный, то необходимо провести замену ведомого диска и накладок. В этом есть необходимость, если расстояние между рабочими частями и заклепками больше 0,2 миллиметров.

Часто в силу разных причин накладки замасливаются, в основном вследствие повышенного уровня смазки в КПП или же вследствие того, что дренажные отверстия маховика забиты. Выход из этой ситуации очень простой: достаточно промыть накладки жидкостью наподобие керосина. Затем все поверхности нужно вытереть и зачистить с помощью наждачной бумаги.

Буксовку сцепления могут вызвать раздувшиеся детали из резины гидравлического привода. Для того, чтобы доказать либо опровергнуть данное, нужно проделать следующие шаги:

1. снять цилиндры, в том числе и главный;
2. систему очистить с помощью спирта;
3. раздувшиеся части заменить на новые;
4. хорошенько прочистить компенсаторные отверстия;
5. залить тормозную жидкость;
6. прокачать тормоза.

У автомобилей старше десяти лет пробуксовка часто возникает из-за отвердевания нажимных пружин, в итоге ослабевает давление на ведомый диск, что влечет за собой сложности с пробуксовкой. Для того, чтобы определить состояние пружин, нужно снять полностью диск сцепления. Если нужно, то замените пружины или даже все сцепление.
