Как проверить правильность регулировки моста УАЗ Патриот.
Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.
На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:
После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.
Замена масла
В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.
Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.
Сапуны. Вывод сапунов в подкапотное пространство
Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.
Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.
На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.
На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.
Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.
Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.
Назначение поворотного кулака
Не является секретом то, что поворот колес в автомобиле UAZ Patriot осуществляется посредством работы рулевого механизма. Приводные полуоси передают крутящий момент от трансмиссионного агрегата к ступицам, которые вместе с подшипниками располагаются в поворотном кулаке. Изменение угла поворота колес также достигается благодаря соединению кулака с шарнирными элементами подвески.
Как видим, основным назначением узла является удержание колеса при заданном в конкретный момент угле поворота. Также поворотная цапфа выступает связующим звеном между компонентами подвески. Здесь приходим к выводу, что на поворотный кулак возложена двойная миссия: быть составляющим компонентом системы рулевого управления и одновременно являться несущей основой для большинства деталей в ходовой части. Вдобавок ко всему, к кулаку прикреплен тормозной механизм, что предполагает повышенные требования к качеству изготовления детали, дабы обеспечить надлежащую безопасность. Напомним, что основной стихией УАЗ Патриот является бездорожье. Такое предназначение требует от элементов подвески повышенной надежности и прочности.
Теперь мы выяснили, какая непростая функция возложена на поворотную цапфу. Кратко поговорим о самом изделии. Как уже отмечалось, деталь выполнена из прочного металла, что позволяет выдерживать нагрузки в движении. Форма изделия является сферической, в которой присутствует главный шаровой шарнир, удерживаемый сверху и снизу посредством шкворней. Непосредственно к поворотному кулаку примыкает кронштейн для присоединения рулевого наконечника.
На фото можем видеть поворотный кулак вместе с шарниром, что позволит лучше уяснить принцип их совместного функционирования в паре.
Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка
Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

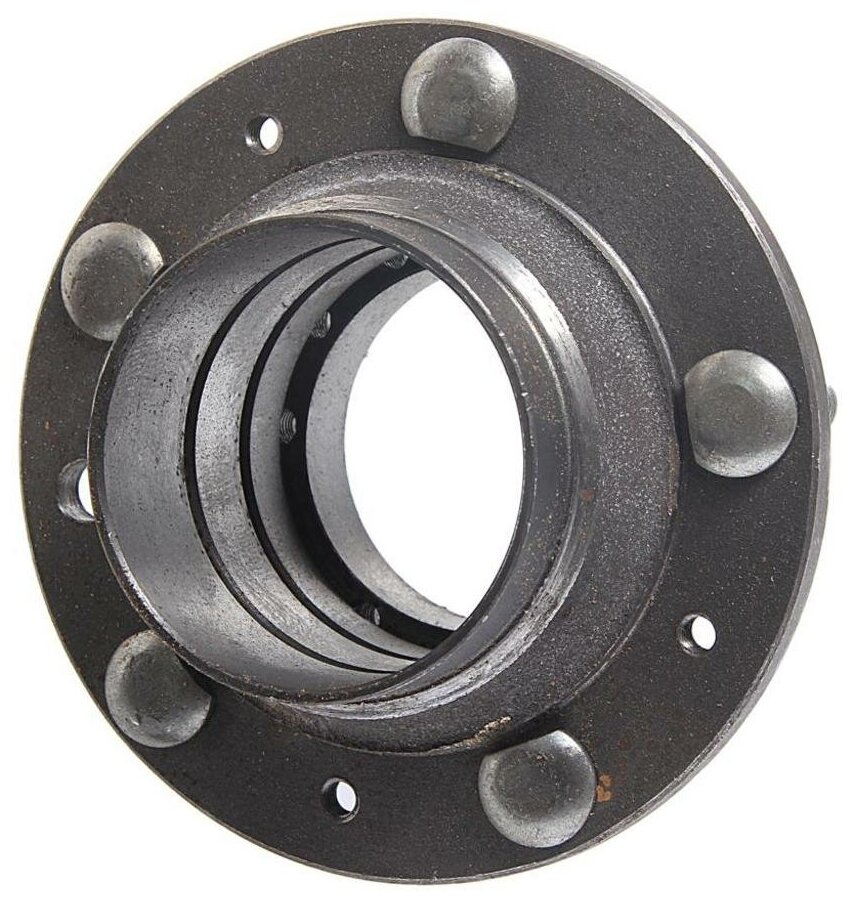

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.
Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.
Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.
Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.
Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.
Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес
Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля
Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.
Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :
1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.
6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.
Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.
Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
Может возникать в случаях :
— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.
Что такое расширитель ступицы
УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.
Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.
УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.
Установить козелок под мост машины и опустить на него транспортное средство. Снять колесо и прикрутить на его место расширитель, который нужно протянуть с усилием. Далее ставится на свое место колесо. То же сделать и другими колесами. Данные расширители способны повысить безопасность при движении и важны для автомашины, особенно в зимнее время.
Как снять и установить ступицу переднего колеса УАЗ Патриот

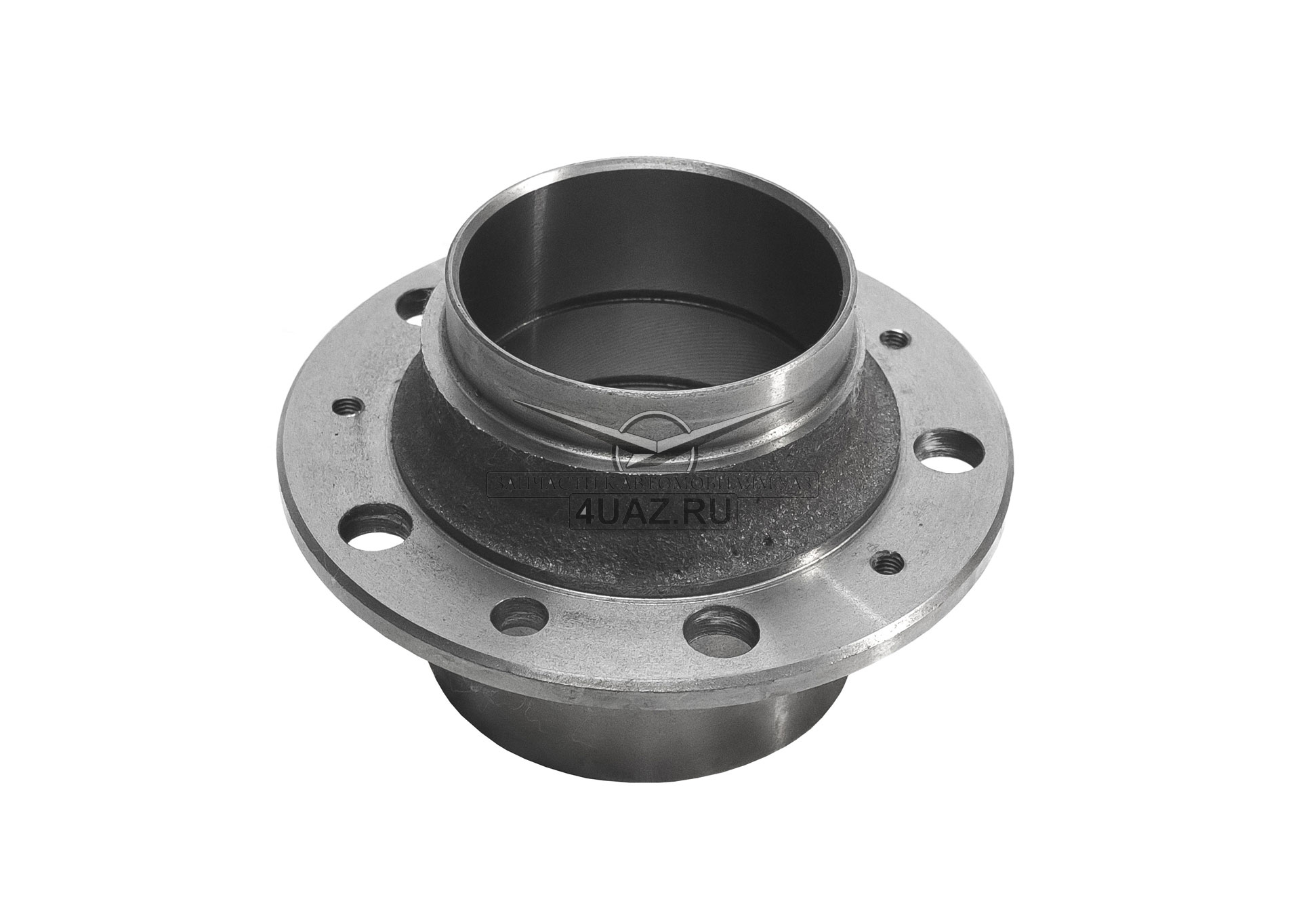

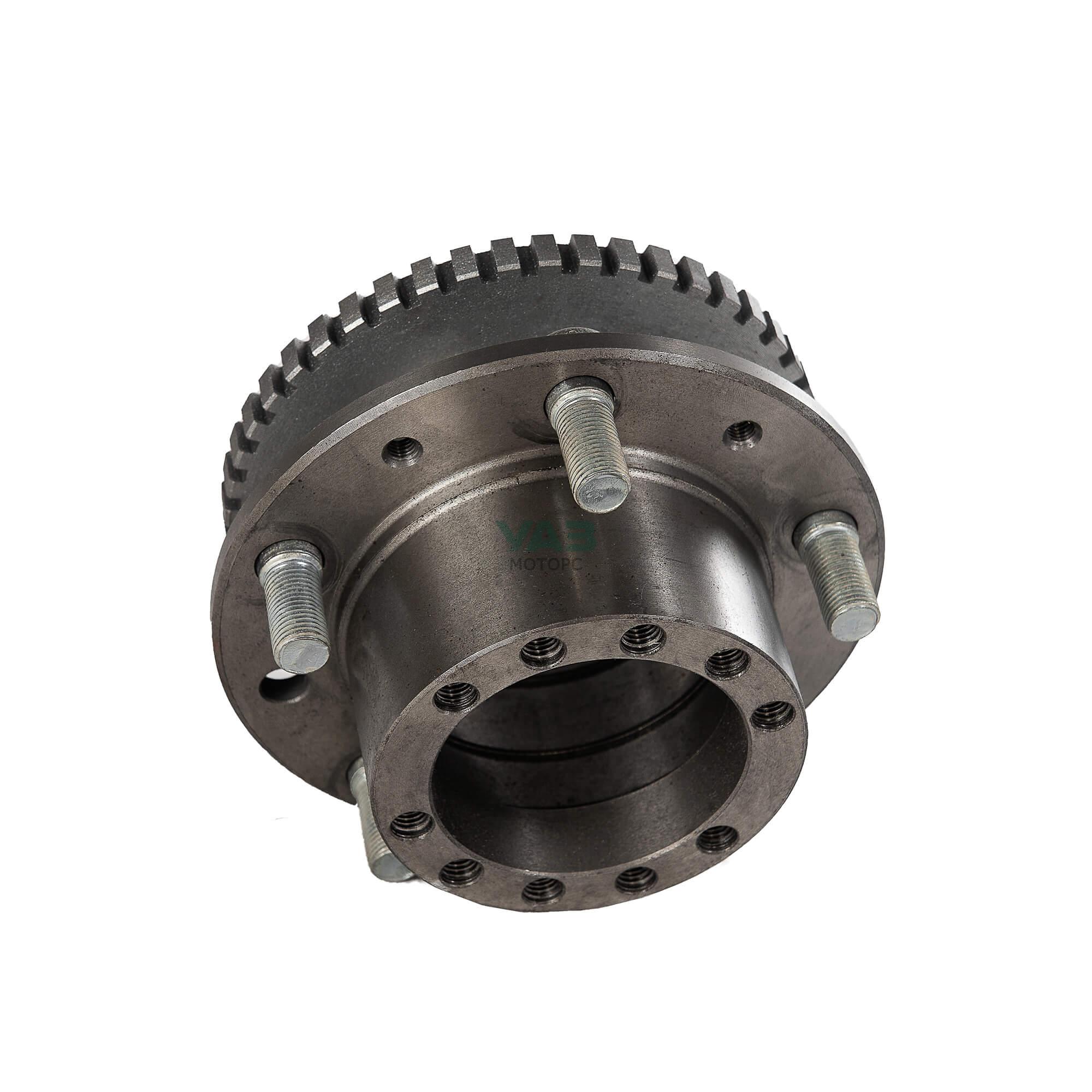

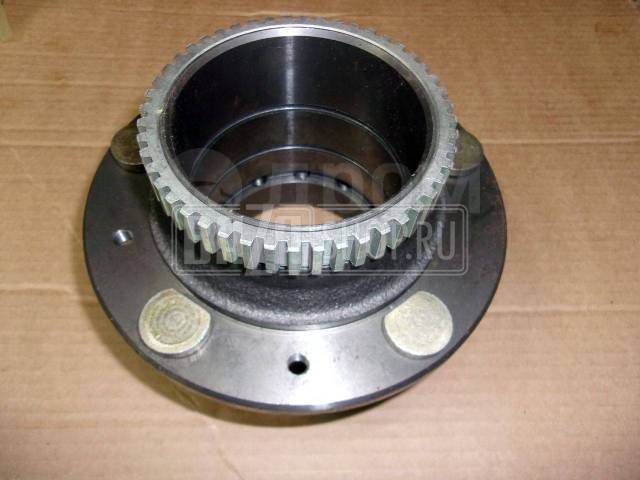

Ступица автомобиля УАЗ Патриот вращается на двух роликовых конических подшипниках
На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотняется манжетой, а снаружи – прокладкой с муфтой отключения колеса.
Затяжку подшипников ступицы регулируют гайкой, которая фиксируется на цапфе шайбой с контргайкой.
Периодически нужно проверять и регулировать подшипники ступиц колес.
Особенно нужно обращать внимание на правильность регулировки подшипников ступиц колес нового автомобиля. Периодически нужно проверять и подтягивать крепление фланцев полуосей и муфт отключения колес
Периодически нужно проверять и подтягивать крепление фланцев полуосей и муфт отключения колес.
Систематически нужно менять смазку в ступицах колес. Слой смазки в ступице между подшипниками должен быть 10 – 15 мм.
Нельзя закладывать смазки больше нормы во избежании попадания ее в колесный тормозной механизм.
При промывке и замене смазки не нужно снимать сальники ступицы, чтобы не повредить ее.
Выпрессовываем манжету только при сильном загрязнении и при замене подшипников ступицы.
Для снятия ступицы колеса потребуется: ключ на 14, специальный трубчатый ключ на 55, ударная отвертка, молоток, плоская отвертка, крестовая отвертка, зубило, монтажная лопатка.

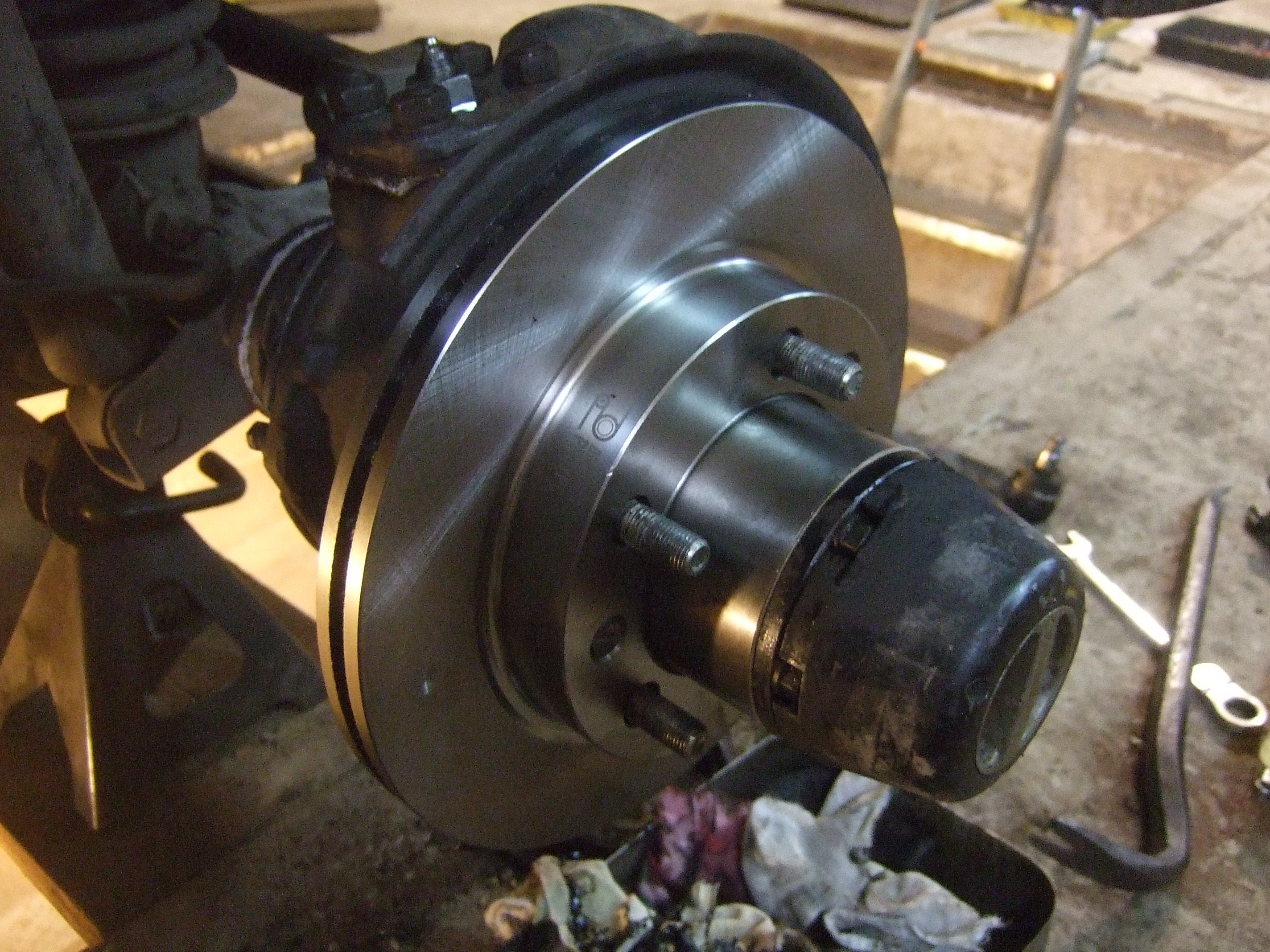

Ступицу переднего колеса можно снять с тормозным диском или без него.
Рассмотрим снятие без тормозного диска.
Затормаживаем автомобиль стояночным тормозом, ставим башмаки под задние колеса и подымаем переднюю часть автомобиля со стороны, снимаемой ступицы.
Подставляем подставку под передний мост.
Снимаем тормозной механизм и закрепляем его проволокой или технологическим крючком за пружину, чтобы не повредить тормозной шланг.
Отверткой выворачиваем три винта крепления защитного колпака муфты отключения колеса и снимаем колпак (рис. 2).
Отворачиваем шесть болтов крепления муфты отключения колеса, удерживая от проворачивания монтажной лопаткой и снимаем муфту (рис. 3).
С помощью зубила и молотка отгибаем лепесток замочной шайбы (рис. 4).
Специальным трубчатым ключом на 55 откручиваем контргайку (рис. 5).
Извлекаем контргайку. Поддев отверткой извлекаем замочную шайбу.
С помощью ударной отвертки откручиваем три винта крепления тормозного диска к ступице колеса и снимаем диск (рис. 7)
Трубчатым ключом на 55 откручиваем гайку ступицы (рис. 8).
Извлекаем ступицу в сборе с подшипниками.
Если очень плотно внутренние обоймы подшипников сидят на цапфе, то ступицу снимаем с помощью съемника.

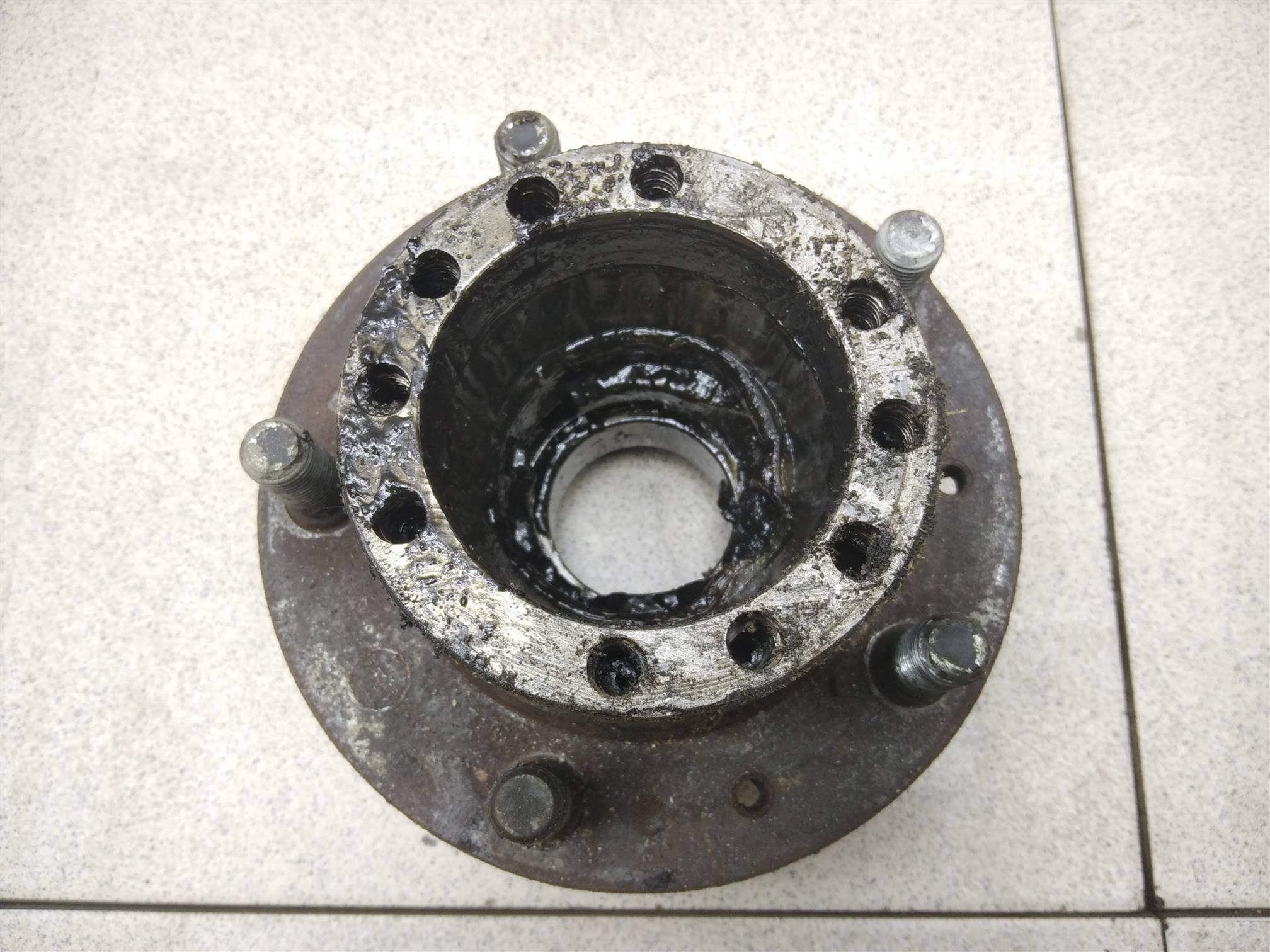

После снятия ступицы осматриваем все детали ступицы, состояние подшипников и болтов крепления колеса.
Устанавливаем ступицу и все детали в обратном порядке. После установки ступицы нужно отрегулировать зазор в подшипниках ступицы (Как отрегулировать подшипники передних колес УАЗ Патриот).
Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй способ, так как в запасные части ступицу поставляют без диска.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.
5. Удерживая ступицу колеса от проворачивания монтажной лопаткой, выверните шесть болтов крепления муфты отключения колеса…
В случае очень плотной посадки внутренних обойм подшипников ступицы (ступицу не удается снять), воспользуйтесь съемником.
14. Для замены болта ступицы зафиксируйте ступицу в тисках и выпрессуйте болты. Запрессуйте новый болт легкими ударами молотка по его головке.
Сложно себе вообразить автомобиль без колес. С того момента, когда были придуманы колеса в дополнении они монтировались со специальными подшипниками, получившими названия ступичные. Внедорожник УАЗ Патриот не является исключением и также имеет в конструкции передней и задней ступицы подшипники. Именно об этих изделиях для УАЗа Патриот и поведает данный материал.
Особенности конструкции
Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.
Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».
Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Как определить износ?
Поскольку данный элемент взаимодействует со ступицей, то поломки будут связаны с колесом. Определить неисправность подшипника достаточно просто. На ходу вы будете слышать «сухой хруст» (так перекатываются сферические механизмы). Это означает, что внутренняя обойма разбита и иголки крутятся неравномерно. Со временем этот звук будет усиливаться.
Вдобавок неисправность может сопровождаться вибрациями. Они могут передаваться на руль и на сам кузов. Ездить на таком автомобиле крайне опасно, поскольку есть риск клина колеса. На большой скорости это может вызвать неуправляемый занос.
Если игнорировать проблему и дальше, автомобиль начнет тянуть в одну из сторон. Придется постоянно улавливать руль, чтобы продолжить прямолинейное движение.
Виды и причины неисправностей
Обычно все детали не ломаются мгновенно, этот процесс происходит постепенно, что даёт шанс вовремя среагировать на поломку. Если в процессе эксплуатации стали появляться посторонние звуки, это может означать только то, что какая-либо деталь скоро выйдет из строя. Некоторые из поломок своим звуком способны шокировать не только начинающего автолюбителя, но и опытного водителя. К примеру, неисправный ступичный подшипник воет с такой силой, что на ум приходят ассоциации с гулом самолётной турбины.
Кстати, неполадки в ступице могут принести довольно много неприятностей, это один из тех видов поломок, напрямую влияющих на безопасность вождения. Если подшипник расколется на ходу, это моментально приведёт к заклиниванию колеса, что, естественно, повлечёт весьма тяжёлые последствия в виде автомобильной аварии. В особенности если всё это произошло на больших скоростях.
Задолго до поломки ступичный подшипник начинает напоминать о своём существовании. Существуют в основном два варианта его поведения: он станет гудеть либо будет несильно постукивать. При манёврах стук либо гул изменяется или прекращается вообще, но при движении прямо звук возобновляется. Некоторые автолюбители путают гул разбитого подшипника с гулом зимней шипованной резины. Действительно, при начальной стадии поломки отличить, что это именно неисправность подшипника, довольно сложно.
По мере того как износ ступичного подшипника будет увеличиваться, вибрация, происходящая в результате его работы, сквозь кузов автомобиля будет отдавать в ноги пассажирам либо водителю. Это будет зависеть от того, с какой именно стороны находится неисправная деталь. Но если процесс ремонта затянуть и не предпринимать ничего, шум и вибрации будут такие сильные, что по слуху определить неисправность станет практически невозможно.
Замена подшипника ступицы переднего колеса
Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Снимаем колесо.
Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.
Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах. Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.
…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.
Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.
Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.
Снимаем грязезащитное кольцо со ступицы.
Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.
Съемником спрессовываем внутреннее кольцо подшипника.
Щипцами для снятия стопорных колец снимаем стопорное кольцо.
Чашечным съемником выпрессовываем подшипник из поворотного кулака…
…и вынимаем его со съемником.
