Регулировка и замена наконечников рулевых тяг уаз хантер 31516

Как заменить наконечники рулевых тяг автомобиля УАЗ Патриот

Снятие и установка наконечников рулевых тяг автомобиля УАЗ Патриот

Регулировка наконечников рулевых тяг

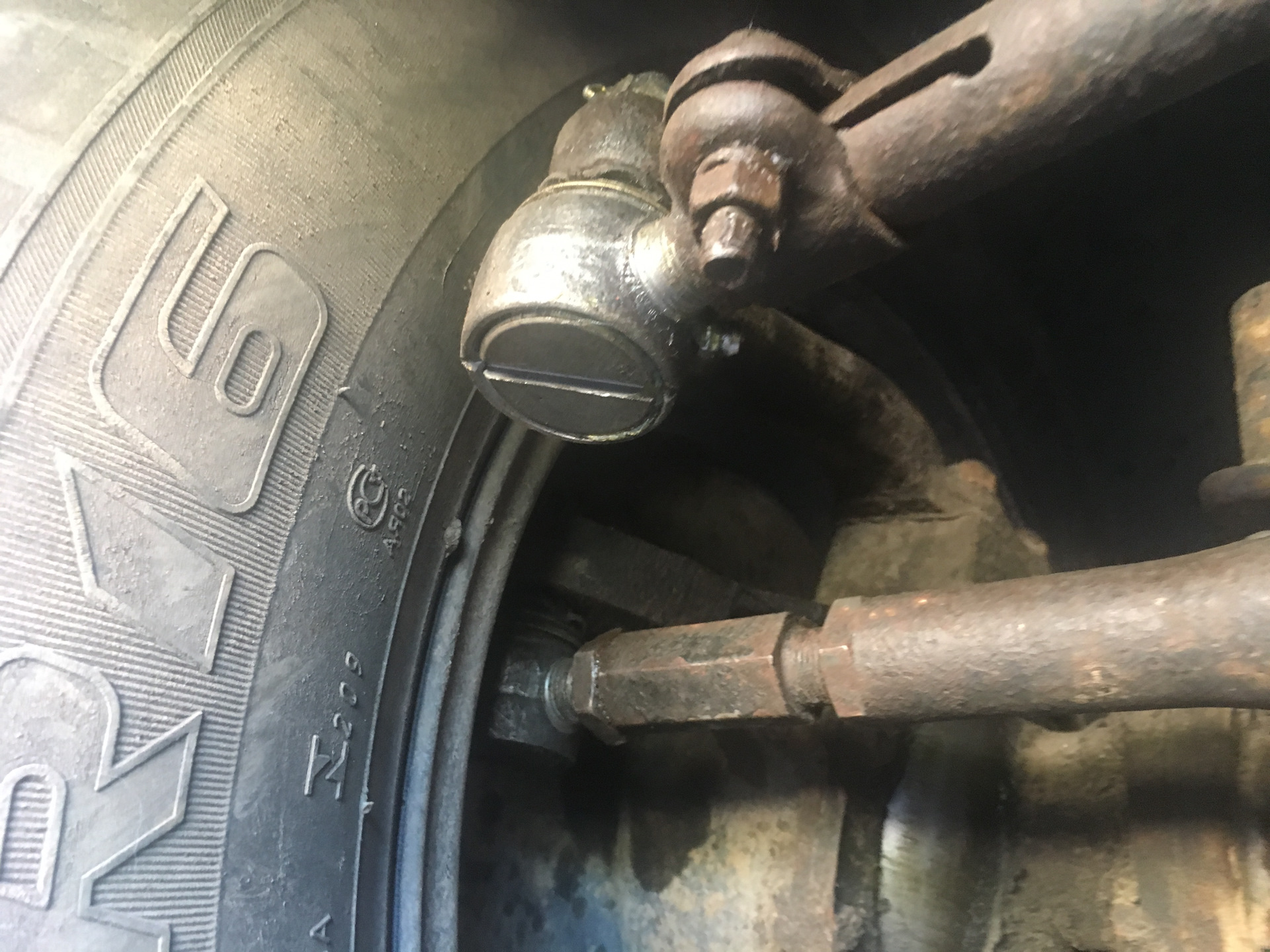

Если в наконечниках рулевых тяг обнаружился зазор, то нужно:

— затянуть заглушку наконечника до упора (показано на снятом наконечнике)

— затем ослабляем заглушку на пол оборота

— в этом положении закерниваем заглушку.

Если зазор устранить таким способом не удается, то нужно заменить наконечник.

Для замены наконечника нужны инструменты: ключи на 8, 22, 27, пассатижи, съемник шаровых шарниров

С помощью пассатижей расшплинтовываем гайку крепления пальца шарового шарнира

Ослабляем контргайку наконечника рулевой тяги

Откручиваем гайку крепления пальца шарового шарнира

Устанавливаем съемник шаровых шарниров

Выпрессовываем палец шарового шарнира из рычага поворотного кулака

После этого, выкручиваем наконечник из рулевой тяги, при этом, подсчитываем число оборотов, чтобы при установке не нарушить угол схождения колес

Учитываем, что наконечники правый и левый имеют разное направление резьбы

При установке нового наконечника, бывает, что нет пресс-масленки, то выкручиваем пресс-масленку из старого наконечника

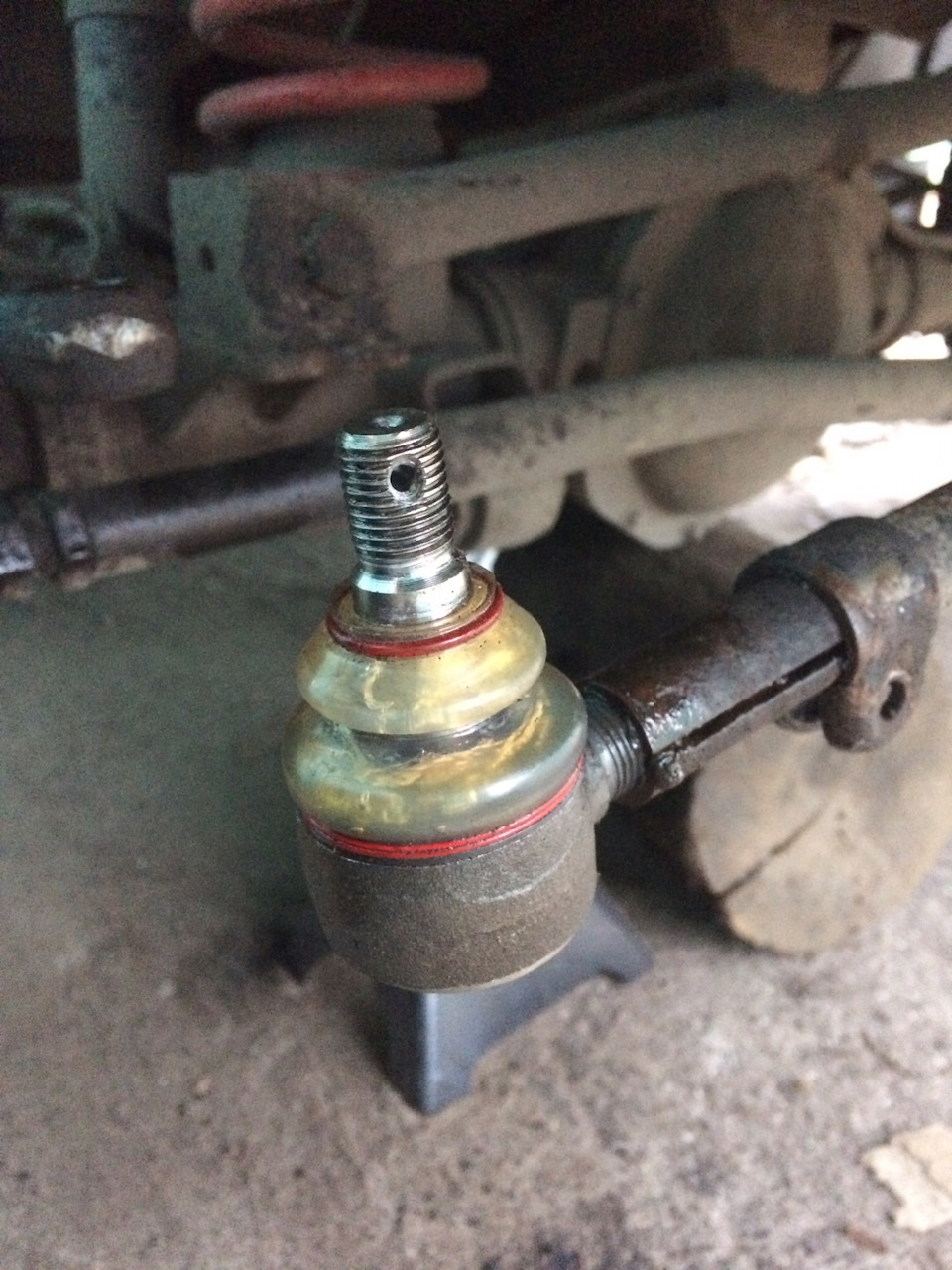

Вкручиваем пресс-масленку в новый наконечник

Устанавливаем наконечник рулевой тяги в обратной последовательности.

Для замены тяги сошки необходимо выпрессовать пальцы шаровых шарниров ее наконечников из рулевой сошки и рычага поворотного кулака

Для замены тяги рулевой трапеции, выпрессовываем пальцы шаровых шарниров наконечников тяги из поворотных кулаков

Источник

Регулировка и замена наконечников рулевых тяг УАЗ Патриот 3163

При обнаружении зазора в наконечниках рулевых тяг выполните следующее.

1. Затяните заглушку до упора…

Для наглядности операция показана на снятом наконечнике.

2. …затем ослабьте ее на 1/2 оборота…

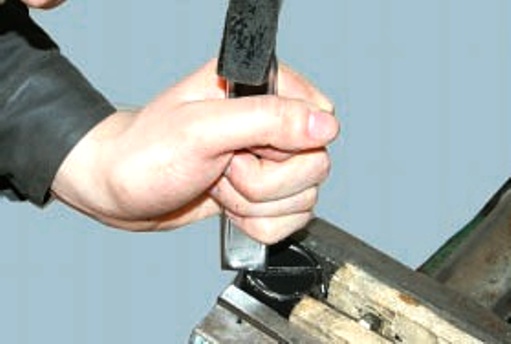

3. …и в этом положении закерните заглушку.

Если подтяжкой заглушки устранить зазор не удалось, замените наконечник рулевой тяги.

Для замены наконечника рулевой тяги вам потребуются: ключи «на 8», «на 22», «на 27», пассатижи, съемник шаровых шарниров.

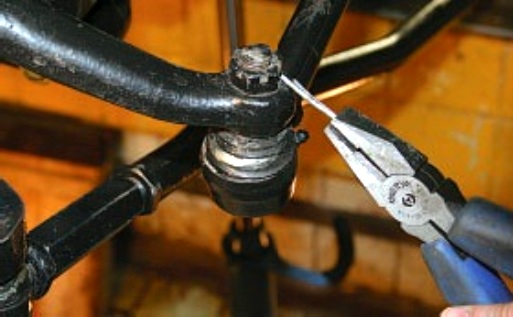

1. Расшплинтуйте гайку крепления пальца шарового шарнира.

2. Ослабьте контргайку наконечника рулевой тяги.

3. Отверните гайку крепления пальца шарового шарнира.

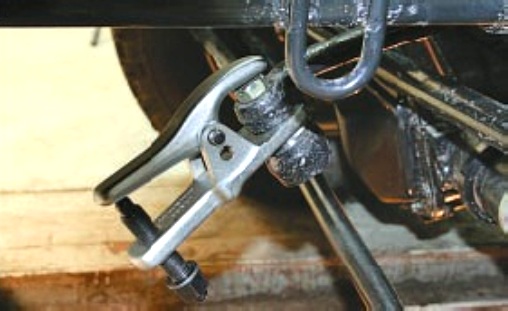

4. Установите съемник шаровых шарниров…

5. …и выпрессуйте палец шарового шарнира из рычага поворотного кулака.

6. Выверните наконечник из рулевой тяги, подсчитывая число оборотов, чтобы при установке по возможности не нарушить угол схождения колес.

Правый и левый наконечники рулевых тяг имеют разное направление резьбы.

7. Если на новом наконечнике нет пресс-масленки, выверните ее из старого наконечника…

8. …и вверните в новый наконечник.

9. Установите новый наконечник в порядке, обратном снятию.

10. Аналогично замените остальные наконечники рулевых тяг.

Видео про «Регулировка и замена наконечников рулевых тяг» для УАЗ 3163

УАЗ Патриот 2015

После смены масла в КПП появилась необходимость менять наконечники рулевой тяги (при осмотре на подъёмнике вылезла эта проблема), а заодно решил заранее поменять шкворня на более качественные с бронзовыми вкладышами.

Оказалось, что официалы накосячили по полной программе. На последнем ТО они регулировали и протягивали и наконечники и шкворня: как результат — шкворня еле сняли, поломали ключ (тот что в комплекте со шкворнями вообще сыромятина), пришлось ехать новый покупать. С помощью трубы-удлинителя еле отвернули. «мастера» затянули насмерть, причём один (левый) вкладыш аж оплавился, так его зажали. Короче трахались долго, поменяли, тщательно отрегулировали (я пол дня наблюдал), у официалов так никто никогда не будет аккуратно регулировать. Руль стал намного информативнее! Лёгкий поворот — и машина реагирует.Раньше нужно было сильнее крутить. После притирки бронзовых вкладышей снова на регулировку приеду и совмещу это со сменой амортизаторов. МОКРЫЕ ВСЕ ЧЕТЫРЕ! А особых нагрузок не было, без асфальта 2-3 тысячи проехал. Буду ставить газово-масляные, надо помониторить какой фирмы лучше.

И о приятном: для путешествий купил преобразователь напряжения с 12 на 220 вольт. Взял недорогой до 150Вт. Мне для зарядки аккумуляторов фотоаппарата и работы ноутбука достаточно. Опробовал — работает хорошо. Снял с ноутбука аккумулятор и включил без него — всё работает! Теперь на отказ надо погонять пока 14 дней можно вернуть или поменять. Заодно купил удлинитель в прикуриватель — неудобно, когда преобразователь торчит перед рычагом КПП.

Как выбрать новые наконечники

Если обнаружен зазор в наконечниках рулевой тяги, надо затянуть заглушку до упора, затем ослабить ее на половину оборота и закернить в этом положении. Если после этого зазор все равно остается, придется менять наконечники.

К выбору новых рулевых наконечников стоит подойти ответственно

Рекомендуется обращать внимание на следующие моменты:

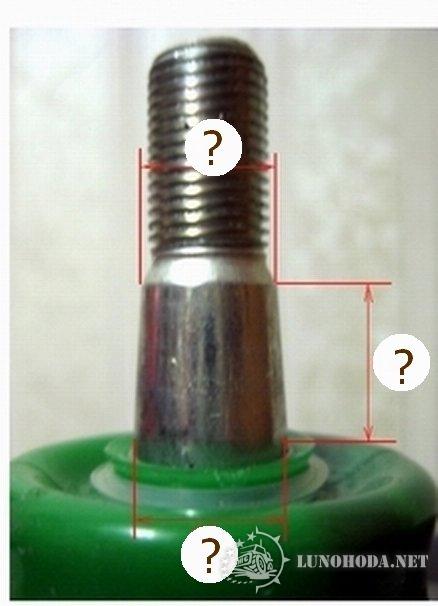

Внешний вид. Проверить, правильно ли сформирована резьба, не имеется ли на литом корпусе повреждений. Если нет видимых дефектов, полировка качественная, деталь была произведена с соблюдением технологии, значит, будет надежной.

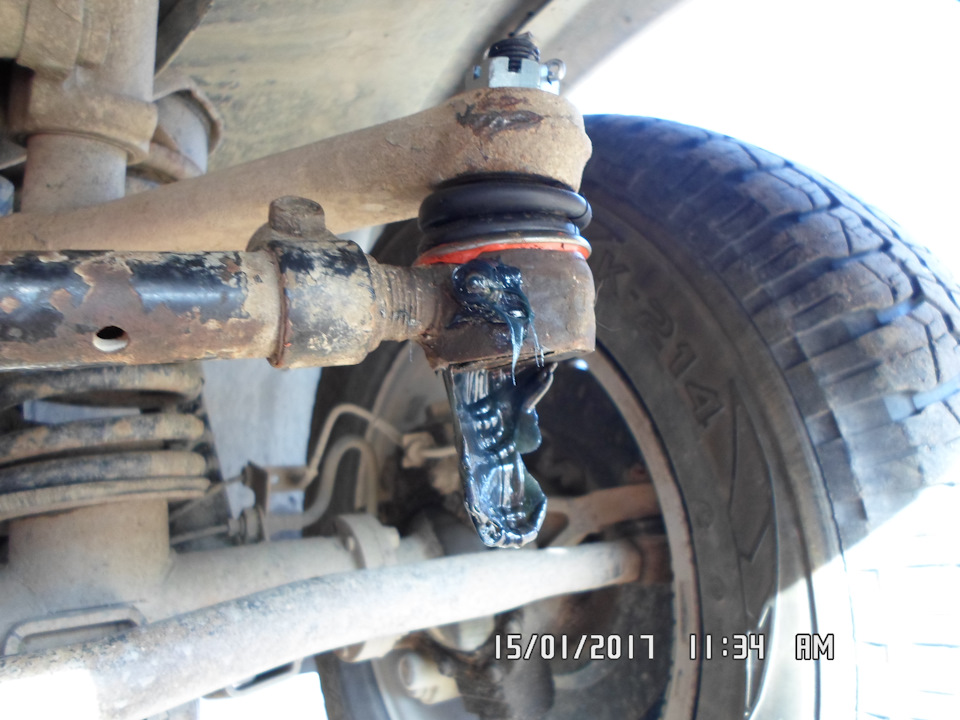

Качество пыльника. От него зависит, как долго будет служить устройство. Резина, из которой изготовлен хороший пыльник, мягкая, но эластичная

Очень важно плотное соединение концов пыльника с корпусом и пальцем. Благодаря этому вода и грязь не попадут в систему.

Качество шарнирной смазки

Во время покупки проверить его не получится. Однако лучше приобретать детали подороже. Практика показывает, что они обработаны смазкой высокого качества.

Также при покупке можно определить легкость движения стержня. Если палец смещается с трудом, деталь качественная. Если же элемент легко вращается, лучше такое изделие не покупать.

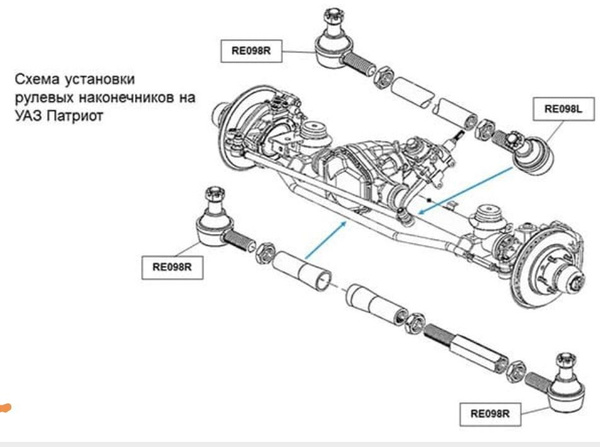

Теперь рассмотрим рулевые наконечники для УАЗ:

Как заменить наконечники рулевых тяг автомобиля УАЗ Патриот

Регулировка наконечников рулевых тяг

Если в наконечниках рулевых тяг обнаружился зазор, то нужно:

— затянуть заглушку наконечника до упора (показано на снятом наконечнике)

— затем ослабляем заглушку на пол оборота

— в этом положении закерниваем заглушку.

Если зазор устранить таким способом не удается, то нужно заменить наконечник.

Для замены наконечника нужны инструменты: ключи на 8, 22, 27, пассатижи, съемник шаровых шарниров

С помощью пассатижей расшплинтовываем гайку крепления пальца шарового шарнира

Ослабляем контргайку наконечника рулевой тяги

Откручиваем гайку крепления пальца шарового шарнира

Устанавливаем съемник шаровых шарниров

Выпрессовываем палец шарового шарнира из рычага поворотного кулака

После этого, выкручиваем наконечник из рулевой тяги, при этом, подсчитываем число оборотов, чтобы при установке не нарушить угол схождения колес

Учитываем, что наконечники правый и левый имеют разное направление резьбы

При установке нового наконечника, бывает, что нет пресс-масленки, то выкручиваем пресс-масленку из старого наконечника

Вкручиваем пресс-масленку в новый наконечник

Устанавливаем наконечник рулевой тяги в обратной последовательности.

Для замены тяги сошки необходимо выпрессовать пальцы шаровых шарниров ее наконечников из рулевой сошки и рычага поворотного кулака

Для замены тяги рулевой трапеции, выпрессовываем пальцы шаровых шарниров наконечников тяги из поворотных кулаков

Рулевой механизм является одним из важнейших систем каждого автомобиля. На внедорожнике УАЗ Патриот исправность рулевого управления влияет прямым образом на безопасность водителя и пассажиров. В конструкцию рулевого механизма входят рулевые наконечники, отвечающие непосредственно за процесс поворота колес под необходимым углом. Такие устройства позволяют маневрировать, что повышает уровень безопасности автомобиля. В случае выхода из строя рулевой тяги, автомобиль становится неуправляемым и не может подлежать дальнейшей эксплуатации

В данном материале уделим внимание рулевым наконечникам внедорожника УАЗ Патриот и рассмотрим их назначение, конструкции, основные виды неисправностей, а также процесс замены

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Признаки говорящие о необходимости замены

По некоторым признакам можно сказать что детали рулевого управления внедорожника УАЗ Патриот требуют замены, к таким признакам относятся:

• При попадании в яму в районе руля появляется биение;
• Во время движения присутствуют посторонние шумы и звуки;
• У колес увеличивается люфт. Если во время вертикального покачивания присутствует люфт, это говорит о том что имеются проблемы с шаровыми опорами или ступичным подшипником. Если люф возникает во время горизонтального покачивания, то это говорит о наличие проблем с рулевым наконечном;
• Ведущие колеса туго вращаются;
• Во время движения внедорожник начинает тянуть в левую или правую сторону.

Все выше перечисленные признаки предупреждают о наличие проблем с рулевым механизмом, поэтому нужно произвести ее диагностику, которая заключается в следующем:

1. Руль вращается в разные стороны, в это время необходимо следить за трапецией, если во время перемещения присутствует люфт, то необходимо выявлять причину;
2. Визуально осматриваются тяги, если они изогнуты, или у них присутствуют какие либо повреждения, то изделия следует менять;
3. Если во время вращения руля происходит биение, в этом случае нужно менять наконечники.

Если во время проверки защита рулевых тяг УАЗ Патриот в которую входят пыльники повреждена, их следует заменить. Поменять пыльники можно не меняя сам наконечник, при условии что он находится в исправном состоянии.

Причины стука

Стук, который возникает при повороте руля, свидетельствует о неисправной работе механизма и если вовремя не устранить такие симптомы, то можно получить в итоге большие неприятности. О стуке рулевой колонки знают все владельцы такого внедорожника и все в один голос утверждают, что устранить такой симптом возможно с помощью самостоятельной доработки механизма. Но об этом позже, а сейчас выясним причины, почему стучит рулевая колонка при повороте.

Согласно проведенным исследованиям самих автовладельцев внедорожника УАЗ Патриот, было установлено, что стук колонки часто возникает по причине неисправной работы рулевого кардана. Кардан рулевого устройства представляет собой две полые трубки, соединенные между собой с помощью шлицевого соединения. Кроме того, что кардан имеет свои недоработки, так его месторасположение еще является не самым удачным. Почему? Если открыть капот и посмотреть в область расположения рулевого кардана, то можно обнаружить, что над устройством расположен расширительный бачок системы охлаждения двигателя, а под карданом находится выхлопной коллектор. В итоге можно проанализировать, что на данное устройство влияют следующие негативные последствия:

1. С расширительного бачка порой при его неисправности может наблюдаться подкапывание ОЖ.
2. Снизу на кардан воздействует высокая температура от коллектора.
3. В шлицевом соединении скапливаются различные негативные элементы, как пыль, грязь, песок и даже влага от ОЖ.

В результате несложно предположить, что уже через короткий промежуток времени наблюдается увеличение зазора в шлицевом соединении и появляется стук рулевой колонки. Что же можно сделать, чтобы решить данную проблему и избавиться от стука?

Ремонт

Ремонт своими силами поможет не только предотвратить причину накопления негативных элементов в шлицевом соединении, но и устранить последствия в виде стука, проявляющегося преимущественно при повороте руля на УАЗ Патриот. Ремонт такой неисправности не имеет никаких сложностей, только вот остается вопрос, почему же за такой немалый промежуток времени инженеры Ульяновского завода до сих пор не решили эту проблему?

Рассмотрим, что же представляет собой ремонт кардана по устранению стука при повороте:

1. Для начала кардан рулевого управления демонтируется с автомобиля. Как это сделать, можно узнать подробнее из соответствующего материала на сайте.
2. Осуществляется процесс отмывки и очистки устройства.
3. Данное устройство оснащено шлицами. После его снятия потребуется очистить и смазать их смазкой, например силиконовой, или литолом. Большинство автовладельцев останавливаются уже на данном этапе ремонта, так как проблема исчезает. Но исчезает она лишь на время, поэтому вскоре потребуется повторить процесс снова.
4. Для дальнейшего ремонта потребуется воспользоваться резиновым шлангом на 18-20 мм в диаметре. Длина такого шланга должна составить не более 20 см.
5. Модернизируем нижнюю половинку кардана. Ее нижнее отверстие необходимо заглушить, например ветошью или резиной, с помощью которой будет предотвращено вытекание смазочной жидкости. Рекомендуем сбоку вала, выше заглушки, установить тавотницу. Благодаря этому в будущем вы сможете периодически шприцевать шлицы кардана не снимая и не разбирая его.
6. Теперь смазываем шлицы литолом и собираем вал, предварительно надев на него приготовленный шланг, в результате чего шлицевое соединение окажется внутри шланга.
7. Дополнительно шприцуем соединение через установленную тавотницу.

После этого кардан руля можно установить на место и наслаждаться движением и плавным вращением руля без появления стука на поворотах.

Ремонт такого плана является несложным и позволяет предотвратить такие последствия:

• Попадание внутрь конструкции посторонних элементов;
• значительно снижается воздействие высокой температуры на конструкцию устройства;
• предотвращается вытекание смазочной жидкости;
• смягчение ударов и демпфирование люфта.

В общем, в итоге получаем только положительные свойства и эмоции, так как стук на внедорожнике УАЗ Патриот должен исчезнуть навсегда.

Результат проделанных действий

Подводя итог, следует отметить, что стук рулевой колонки на УАЗ Патриот не несет в себе опасности, но со временем это может привести к истиранию шлицевого соединения, поэтому лучше сразу устранить дефект, не дожидаясь неприятных последствий.

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

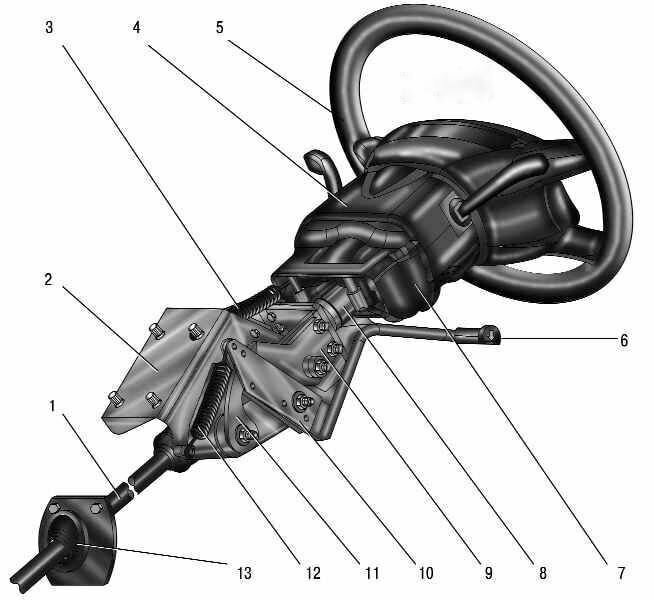

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Затяжка рулевых наконечников

Сообщение Andy_M » Чт авг 01, 2013 22:46

Сообщение микробушка » Пт авг 02, 2013 08:02

Сообщение 191 » Пт авг 02, 2013 08:05

Сообщение Andy_M » Пт авг 02, 2013 08:10

Сообщение ZamPoteh » Пт авг 02, 2013 08:11

Сказали уже всё правильно. Нет люфта в направлении оси пальца (вверх/вниз) — не трогай! Не мешай работать рулевой. У тебя всё нормально с ней.

Обрати лучше своё внимание на люфт ступичного, шкворней. И наличие там смазки

С завода либо совсем не кладут, либо кладут мизер.

Сообщение 191 » Пт авг 02, 2013 08:12

Сообщение Andy_M » Пт авг 02, 2013 08:16

Сообщение Судак » Пт авг 02, 2013 08:20

Сообщение Судак » Пт авг 02, 2013 08:22

Сообщение Andy_M » Пт авг 02, 2013 08:29

Сообщение Andy_M » Пт авг 02, 2013 08:30

Сообщение Судак » Пт авг 02, 2013 08:36

Сообщение ZamPoteh » Пт авг 02, 2013 08:48

Если в два лица, то домкратишь колесо, берёшься руками за края колеса и движением рук от себя качаешь вверх-вниз. Напарник смотрит люфтит ли корпус поворотного кулака относительно шара (шаровой опоры) или нет. Перемещения не должно быть.

Если в одно лицо, то ослабляешь гайки крепления колеса, домкратишь, снимаешь колесо. И взявшись за ступицу пытаешься её поднять вверх и опустить вниз. За чем следить см. пунк первый.

Сообщение Andy_M » Пт авг 02, 2013 18:26

Сообщение ZamPoteh » Пт авг 02, 2013 19:10

Сообщение Andy_M » Пт авг 02, 2013 20:42

Сообщение leo13 » Пн авг 05, 2013 08:49

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Источник статьи: http://uazpatriot.ru/forum/viewtopic.php?t=30328

Для просмотра онлайн кликните на видео ⤵

Замена рулевого наконечника УАЗ Патриот. Подробнее

Замена рулевых наконечников уаз патриот.️ Личный блог. Самостоятельный ремонт авто своими руками. Подробнее

Рулевые наконечники Уаз Патриот Замена Регулировка Схождение Колёс Подробнее

Замена Рулевых наконечников УАЗ Подробнее

Замена рулевых наконечников уаз Подробнее

замена рулевых наконечников на УАЗ Подробнее

ремонт рулевого наконечника уаз Подробнее

ремонт рулевого наконечника, УАЗ ПАТРИОТ Подробнее

Рулевые наконечники УАЗ – какие выбрать? Подробнее

Бракованные запчасти УАЗ Патриот при замене наконечников рулевой тяги Подробнее

UAZOBAZA # 17 Какие наконечники рулевых тяг для УАЗа выбрать? Подробнее

Замена рулевых наконечников уаз буханка Подробнее

Замена рулевых наконечников Опыт по Замене Рулевых наконечников Уаз рулевых тяг Ремонт Подробнее

Замена рулевой тяги УАЗ | тяга уаз | рулевой наконечник уаз Подробнее

Протяжка клюшек и смазка наконечников УАЗ Патриот Подробнее

ЗАМЕНА РУЛЕВЫХ НАКОНЕЧНИКОВ УАЗ «БУХАНКА» Подробнее

Регулировка рулевого. УАЗ Патриот. Подробнее

Как снять рулевую тягу Подробнее

Замена Рулевых Наконечников без Развала Схождения,без сход развала Своими руками Подробнее

Поиск ближайшего магазина

Подбор по автомобилю

Установка рулевого демпфера РИФ (SD 09) с кронштейнами на УАЗ Патриот/ УАЗ Хантер

При установке на УАЗ Патриот используется кронштейн номер RIF000-99007

При установке на УАЗ Хантер используется кронштейн номер RIF000-99010

Отличие кронштейнов только в угле наклона пальца закрепляемого на рулевой тяге.

1.Снять штатную защиту моторного отсека. Для установки струбцины в ней необходимо сделать небольшой паз, либо немного подогнуть:

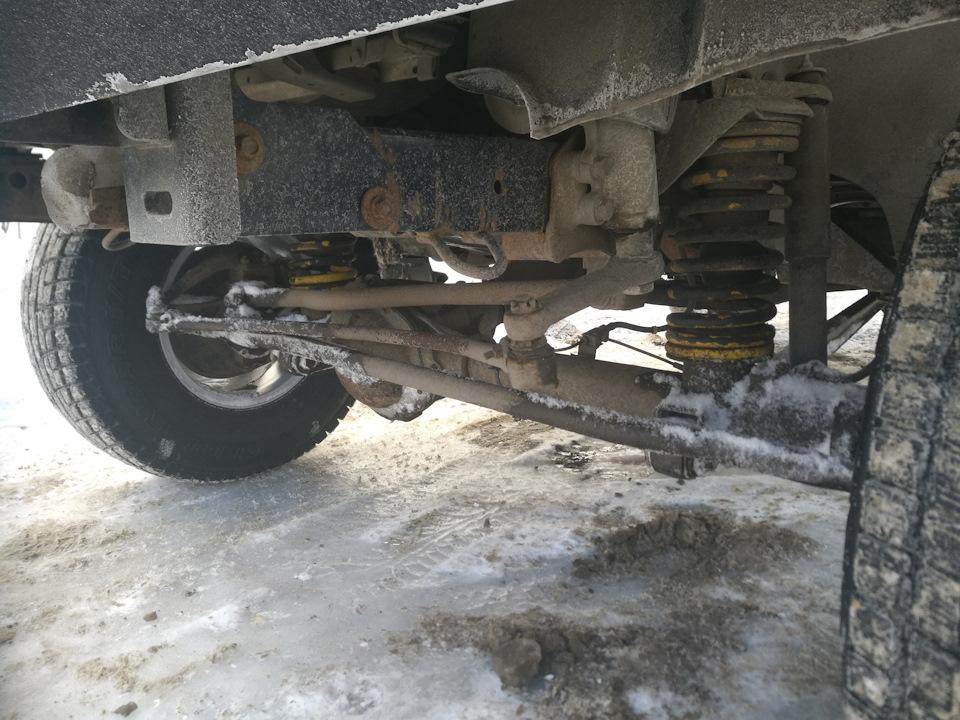

В некоторых случаях удаётся установить струбцину без доработки защиты. Установить кронштейн-уголок на правую сторону рамы автомобиля с помощью струбцины. Ухо должно располагаться снаружи рамы автомобиля и быть развёрнуто вниз. Гайки струбцины затягивать после окончательной установки.

2.На длинную рулевую тягу установить кронштейн-палец. Ось на кронштейне имеет наклон по отношению к оси рулевой тяги. Палец должен располагаться вертикально в верх и иметь наклон к левому колесу автомобиля. Расстояние между осями кронштейнов 610-620 мм. Болты кронштейна затягивать после окончательной установки.

3. Перед установкой рулевой демпфер необходимо прокачать, несколько раз сжать , а затем разжать. Для установки необходимо выставить расстояние между осями демпфера 610-620 мм, колёса автомобиля при этом должны располагаться прямолинейно.

4.Демпфер должен располагаться непосредственно над рулевой тягой, вдоль неё. Кожух демпфера должен быть расположен на кронштейне рамы.

5.Установить защиту моторного отсека. Затянуть все болтовые соединения.

Источник

Неисправности и их основные признаки

Проблемы в рулевом механизме проявляются стуком в подвеске или увеличенным люфтом рулевого колеса. Это может произойти из-за прямого удара посторонним предметом по элементам трапеции либо из-за износа наконечников РТ. Восстанавливать детали с использованием ремкомплекта нет смысла, т.к. через несколько тысяч километров придется снова их ремонтировать.

Лучшим вариантом будет замена дефектных деталей. Это можно сделать самому или воспользоваться услугой специалистов автосервиса. Второй вариант предпочтительней, т.к. после установки новых деталей там замерят развал и схождение колес. После самостоятельной установки все равно потребуется провести все проверки и регулировки.

Если во время поездки произошло повреждение трубы тяги, ее нельзя реставрировать. Это может привести к тяжелым последствиям, вплоть до ДТП. В этом случае дефектную тягу демонтируют и устанавливают новую самостоятельно или в автомастерской.

Устройство и назначение рулевых наконечников

Шарнир рулевых тяг: 1 -заглушка; 2 -пружина; 3 -пята; 4 -шайба сферическая нижняя; 5 -шайба сферическая верхняя; 6 -кольцо защитное; 7 -пружинный колпачок; 8 -шплинт; 9-гайка; 10 -палец; 11 -сухарь; 12 -наконечник; 13 -контргайка; 14-тяга.

Сама тяга выходит из строя достаточно редко. Это происходит при попадании на скорости в яму или при механическом ударе. При этом рулевая тяга может погнуться и выйти из строя. Можно попытаться ее отремонтировать, привести в прежнее состояние, но при этом неизвестно, сколько она прослужит.

У наконечников имеются трущиеся элементы, поэтому изнашиваются они быстрее. Эти детали не ремонтируются, при неисправности обязательно надо заменить их на новые.

Наконечник рулевой тяги состоит из:

• корпуса;
• шарового пальца;
• пыльника;
• подшипника.

Автомобиль УАЗ Патриот имеет две рулевые тяги. Приобретать и заменять их лучше в комплекте. Ведь во время движения возможна поломка устаревшей детали, а это риск возникновения ДТП.

Длина рулевой тяги уаз

Олег писал(а): Под рукой только Волговские. В верхней части конуса диаметр 14 – 14,2 мм. Точнее померить не удается, фиг там знает, где начало конус имеет. В нижней части конуса диаметр 16 мм. Померил насколько мог точнее. Ну и высота самого конуса похоже тоже 16 мм.

Одним из важных элементов рулевой системе в любом автомобиле является рулевая тяга. Основная задача этого узла заключается в том чтобы боковые колеса во время поворота, не подвергались скольжению, а так же осуществление изменения угла колес вовремя движения. Это устройство выступает связующим звеном между рулевой системой управления и рулевым колесом. В UAZ Patriot рулевая система включает в себя множество основных элементов, о которых пойдет речь в этой статье.

Пошаговая замена рулевых наконечников

Заменить рулевые наконечники можно самостоятельно дома, нужна только смотровая яма.

Для этого понадобятся:

• специальный съемный ключ;
• домкрат;
• пассатижи;
• набор гаечных ключей;
• металлическая щетка.

Когда все подготовлено, можно приступать к работе в следующей последовательности:

1. С помощью домкрата поднять одну сторону и снять колесо.
2. Расшплинтовать пассатижами гайку крепления пальца шарового шарнира.
3. Открутить гайку наконечника.
4. Установить ключ для снятия шаровых шарниров.
5. Слегка постучать молотком по поворотному кулаку, чтобы деталь освободилась из зацепления.
6. Из рулевой тяги вывинчивается наконечник. При этом обязательно надо считать количество оборотов. Это нужно для установки нового, чтобы не нарушать угол схождения колес. Следует учитывать, что направление резьбы разное у правого и левого наконечников.
7. Проверить, есть ли масленка на новом наконечнике. Если нет, снять ее со старой детали. Через нее внутрь корпуса запрессовать смазку.

После этого можно установить новый наконечник, поперечную тягу и все остальные детали в порядке, обратном снятию. Затем стоит посетить автосервис для корректировки углов развала-схождения колес.

Даже при небольших неисправностях рулевой тяги рекомендуется провести диагностику и ремонт, заменить неисправные детали, чтобы избежать возникновения аварийных ситуаций во время движения.

• Замена косы ваз 2114



• Как снять боковую накладку лада гранта



• Ваз 2112 повышенное напряжение



• Как красиво покрасить ваз 2108



• Сколько на газели на спидометре
