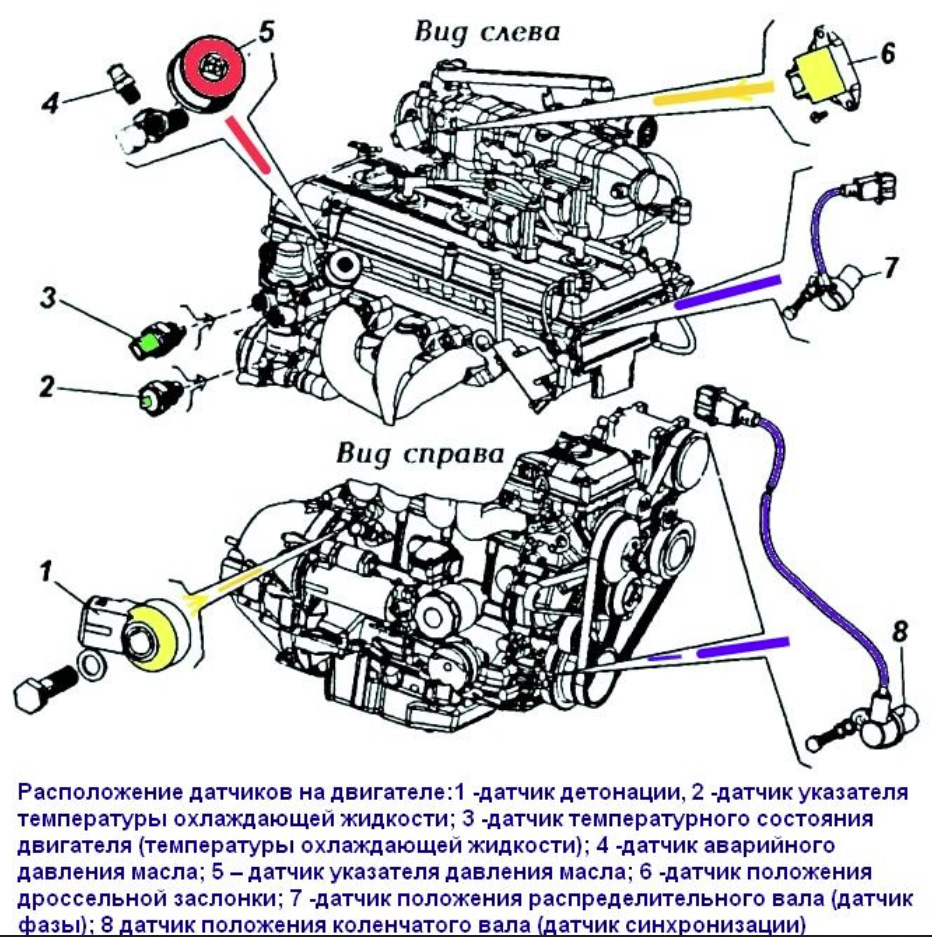

Расположение датчиков двигателя уаз патриот

Схемы автомобиля. Как их читать?

Хорошее видео о том как правильно читать схемы систем питания автомобиля и правильно находить контакты контактных колодках.

Общая схема электрооборудования УАЗ Патриот Евро-4 до 2007 г.в.

Обозначения

1, 2 — блок-фары; 3, 4 — противотуманные фары; 5, 6 — звуковые сигналы; 7 — электровентилятор системы охлаждения двигателя; 8 — генератор; 9 — датчик концентрации кислорода; 10 — датчик положения распределительного вала (датчик фазы); 11 — датчик детонации; 12 — регулятор холостого хода; 13, 14, 15, 16 — свечи зажигания; 17, 18 — катушки зажигания; 19 — датчик положения коленчатого вала; 20, 21, 22, 23 — топливные форсунки; 24 — датчик положения дроссельной заслонки; 25 — датчик массового расхода воздуха; 26 — датчик сигнальной лампы аварийного падения давления масла; 27 — датчик указателя давления масла; 28, 30 — датчик температуры охлаждающей жидкости; 29 — датчик температуры воздуха; 31 — электромагнитный клапан адсорбера; 32 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 — насосы омывателей ветрового стекла и стекла двери задка; 35 — колодка диагностики; 36 — электродвигатель водяного насоса; 37 — электродвигатель вентилятора отопителя; 38 — стартер; 39 — фонарь освещения подкапотного пространства; 40 — моторедуктор очистителя ветрового стекла; 41 — выключатель сигнальной лампы аварийного состояния тормозной системы; 42 — реле электровентилятора; 43 — реле включения омывателя стекла двери задка; 44 — реле стартера; 45 — реле системы управления двигателем; 46 — реле электробензонасоса; 47 — реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 — штыревые предохранители; 54 — аккумуляторная батарея; 55 — розетка для переносной лампы; 56 — левый боковой указатель поворота; 57 — правый боковой указатель поворота; 58 — контроллер системы управления двигателем; 59 — комбинация приборов; 60 — блок управления моторедукторами замков дверей; 61, 62 — плафоны освещения вещевых ящиков; 63, 64 — магнитные выключатели плафонов освещения вещевых ящиков; 65 — реле переключения режимов отопителя; 66 — монтажный блок, расположенный в салоне автомобиля; 67 — плафон подсветки монтажного блока; 68 — зеркало заднего вида правое; 69 — добавочный резистор электродвигателя вентилятора отопителя; 70, 71 — лампы подсветки блока управления отопителем; 72 — переключатель скорости работы электродвигателя вентилятора отопителя; 73 — выключатель стоп-сигналов; 74 — регулятор длительности паузы работы стеклоочистителя; 75 — выключатель (замок) зажигания; 76 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 — выключатель звуковых сигналов; 78 — переключатель указателей поворота и света фар; 79 — модуль управления светотехникой; 80 — зеркало заднего вида левое; 81 — электростеклоподъемник правой передней двери; 82 — моторедуктор замка правой передней двери; 83 — прикуриватель; 84 — выключатель аварийной сигнализации; 85 — выключатель обогрева зеркал заднего вида; 86 — переключатель отопителя; 87 — переключатель режимов работы дополнительного отопителя; 88 — выключатель обогревателя стекла двери задка; 89 — моторедуктор замка левой передней двери; 90 — электростеклоподъемник левой передней двери; 91 — моторедуктор замка правой задней двери; 92 — выключатель света заднего хода; 93 — датчик скорости; 94 — электробензонасос с датчиком уровня топлива правого бака; 95 — переключатель датчиков указателя уровня топлива; 96 — переключатель стеклоподъемника правой передней двери; 97 — пульт управления наружными зеркалами; 98 — переключатель стеклоподъемника левой передней двери; 99 — дополнительный отопитель кузова; 100 — выключатель контрольной лампы включения стояночного тормоза; 101 — датчик указателя уровня топлива левого бака; 102 — моторедуктор замка левой задней двери; 103 — выключатель освещения на стойке двери задка; 104, 105 — выключатели освещения на стойках правых дверей; 106 — задний плафон освещения салона; 107 — передний плафон освещения салона; 108, 109 — плафоны направленного света; 110, 111 — выключатели освещения на стойках левых дверей; 112 — фонарь на правом заднем крыле; 113 — элемент обогревателя стекла двери задка; 114 — фонарь дополнительного стоп-сигнала; 115 — моторедуктор очистителя стекла двери задка; 116, 117 — фонари освещения номерного знака; 118 — моторедуктор замка двери задка; 119 — фонарь на заднем левом крыле

Конструкция двигателя

Продольный разрез: 1 – вал коленчатый; 2 – сальник коленчатого вала задний; 3 – маховик; 4 – диск сцепления ведомый; 5 – диск сцепления нажимной; 6 – шатун; 7 – палец поршневой; 8 – прокладка головки цилиндров; 9 – поршень; 10 – головка цилиндров; 11 – топливная форсунка; 12 – клапан рециркуляции отработавших газов; 13 – охладитель рециркулируемых газов; 14 – маслоотделитель; 15 – указатель уровня масла; 16 – блок крышек опор распределительных валов; 17 – болт крепления головки цилиндров; 18 – фланец упорный распределительного вала; 19 – крышка маслозаливной горловины; 20 – вал распределительный; 21 – звездочка распределительного вала; 22 – втулка цанговая; 23 – прокладка крышки клапанов; 24 – ротор вакуумного насоса; 25 – опора вентилятора; 26 – вал промежуточный; 27 – насос водяной; 28 – уплотнительное кольцо носка коленчатого вала; 29 – сальник коленчатого вала передний; 30 – блок цилиндров; 31 – подшипник коленчатого вала упорный; 32 – насос масляный; 33 – клапан редукционный масляного насоса; 34 – подшипник коленчатого вала коренной; 35 – успокоитель масла; 36 – подшипник коленчатого вала шатунный.

Комплексная микропроцессорная система управления двигателем (КМПСУД)

Комплексная система управления предназначена для управления впрыском топлива и углом опережения зажигания двигателя. Функционально система управления состоит из двух подсистем:

подсистемы управления впрыском топлива;
подсистемы управления углом опережения зажигания (УОЗ).

Обе подсистемы взаимосвязаны и работают синхронно с основным циклом работы двигателя. Синхронизация работы подсистем осуществляется по сигналам датчиков, установленных на двигателе.

Система состоит из микропроцессорного блока управления (БУ), осуществляющего управление исполнительными устройствами по программе, заложенной в блоке, с учетом информации от датчиков.

Электрические схемы соединений элементов системы управления двигателем приведены в приложении 1.

В состав датчиков входят:

1. Датчик массового расхода воздуха 0 280 212 014 ф. «BOSCH» (Германия) или HFM5-4.7 0 280 218 037 ф.«BOSCH» или HFM62C/11 ф. «SIEMENS» (Германия) или 20.3855 для определения массового наполнения цилиндров воздухом. Установлен на автомобиле между воздушным фильтром и ресивером.

2. Датчик положения дроссельной заслонки 0 280 122 001 ф.«BOSCH» (Германия) или 406.1130000-01 резистивного типа, установленный на дросселе. Сигнал с датчика служит для определения режима работы двигателя (холостой ход, частичные нагрузки или полная мощность).

3. Датчик синхронизации (положения коленчатого вала) 23.3847 или ДС-1 индуктивного типа, установленный на крышке цепи вблизи шкива коленчатого вала. Датчик формирует специальный электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (диском 60-2 зуба), установленным на шкиве коленчатого вала. Электрический сигнал с датчика информирует блок управления об угловом положении коленчатого вала при его вращении. Датчик и диск 60-2 зуба (диск синхронизации) установлены таким образом, что момент прохождения через продолжение оси датчика заднего среза двадцатого зуба диска соответствует нахождению в верхней мертвой точке поршня первого или четвертого цилиндра. При этом отсчет номера зуба производится от пропуска в направлении, противоположном вращению диска.

4. Датчик фазы (положения распределительного вала) ДФ-1, или 406.3847050-04, или 406.3847050-05 установленный на головке блока цилиндров. Датчик формирует сигнал в момент прохождения в магнитном поле датчика отметчика, выполненного в виде отогнутой пластины установленной на выпускном распределительном вале.

Появление сигнала с датчика свидетельствует о начале такта сжатия в первом цилиндре. В момент появления сигнала с этого датчика задний срез первого зуба диска 60-2 зуба (считать от пропуска в направлении, противоположном вращению диска) должен проходить через продолжение оси датчика положения коленчатого вала.

5. Датчик температурного состояния двигателя 19.3828 полупроводникового типа, установлен на корпусе термостата. Датчик формирует сигнал блоку управления для обеспечения коррекции подачи топлива и угла опережения зажигания в зависимости от теплового состояния двигателя.

6. Датчик температурного состояния впускного трубопровода 19.3828 полупроводникового типа, установлен на впускной трубе. Датчик формирует сигнал блоку управления для обеспечения коррекции подачи топлива и угла опережения зажигания в зависимости от температуры воздуха, косвенно определяемой по температуре впускного трубопровода.

7. Датчик детонации СТ-305 (отечественного производства) установлен в зоне 4-го цилиндра на блоке со стороны впускной системы и предназначен для коррекции угла опережения зажигания при обнаружении детонации блоком управления.

В состав исполнительных устройств входят:

1. Четыре электромагнитных форсунки (ЭМФ) 0 280 150560 (по каталогу BOSCH) или 9261 ZMZ DEKA 1А (по каталогу SIEMENS) или 6354 ZMZ DEKA1D (по каталогу SIEMENS) для дозирования топливоподачи. Установлены на впускной трубе.

2. Регулятор холостого хода (регулятор добавочного воздуха) РХХ-60 на базе двухфазного моментного двигателя. Регулятор предназначен для дозирования количества воздуха, поступающего во впускной трубопровод на режимах пуска, прогрева, холостого и принудительного холостого хода двигателя. Регулятор размещен на ресивере впускной системы.

3. Электробензонасос 0 580 464044 (по каталогу BOSCH) , служащего для создания давления в топливной магистрали. Установлен под кузовом автомобиля.

Неисправности системы пуска

Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять основных неисправностей стартера.

1. Стартер не включается.

Причина — нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле включения стартера, неисправность тягового реле.

2. При включении стартера слышны многократные щелчки.

Причина — неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.

3. Стартер включается, но его якорь либо не вращается, либо вращается медленно.

Причина — разряжена аккумуляторная батарея, нарушены контактные соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковое замыкание в обмотках.

4. Стартер включается, его якорь вращается, но маховик остается неподвижным.

Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, спекание контактов тягового реле, пробуксовка муфты свободного хода привода, поломка рычага, поводкового кольца или буферной пружины привода стартера.

5. Стартер не выключается после пуска двигателя.

Причина — неисправность муфты свободного хода стартера, спекание контактов тягового реле.

В случае такой неисправности немедленно остановите двигатель! Указанные неисправности требуют квалифицированного вмешательства в автосервисе или по приезде в гараж.

Предварительно можно лишь проверить степень разряженности батареи с помощью вольтметра в комбинации приборов или с помощью автотестера… и затяжку контактных соединений в цепи стартера.

ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 40 000 В.

Несмотря на то что при малой силе тока оно неопасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Вам потребуются: отвертки с плоским и крестообразным лезвиями, пассатижи с изолированными ручками,

1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в катушках зажигания.

2. Проверьте разъемы жгута проводов блока управления МПСЗ.

3. для проверки высоковольтных проводов воспользуйтесь автомобильным тестером.

Снимите любой высоковольтный провод, подсоедините к выводам высоковольтного провода автотестер и измерьте сопротивление. Оно должно составлять 5,7—5,9 кОм. Если сопротивление ниже указанного значения, замените высоковольтный провод, аналогично проверьте остальные провода.

Полезный совет.

Если под рукой нет автотестера, можно попробовать установить неновые, но заведомо исправные высоковольтные провода с «рабочей машины».

4. Вставьте в наконечник провода в запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля. Проверните стартером коленчатый вал двигателя.

5. Если искры нет, проверьте катушки зажигания. Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей машины».

6. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем по кодам неисправностей.

Расположение электропроводки

Вся электрическая проводка автомобиля выполнена в виде кабельных жгутов, которые расходятся из монтажного блока к соответствующим узлам. Соединение проводов с вспомогательными реле, приборной панелью и другими элементами электрооборудования происходит через блок плавких предохранителей. Отечественные монтажные блоки могут разбираться. Благодаря этому схема электрооборудования УАЗ может быть легко восстановлена после поломки. Для этого будет достаточно выявить сгоревшую деталь в печатной плате и заменить ее.

Электроника авто

Чтобы водитель смог разобраться в принципах функционирования электрического оборудования, в техническом описании машины имеются подробные чертежи и описание работы наиболее важных узлов и механизмов. Если электрическая схема в какой-то плате имеет повреждение токоведущей дорожки, в этом месте допускается припайка тонкого провода. В таком случае неисправность будет устранена практически без каких-либо материальных затрат.
Детальные схемы дают возможность представить принцип работы электрооборудования. В данном случае схема УАЗ имеет следующий вид: рис.1.

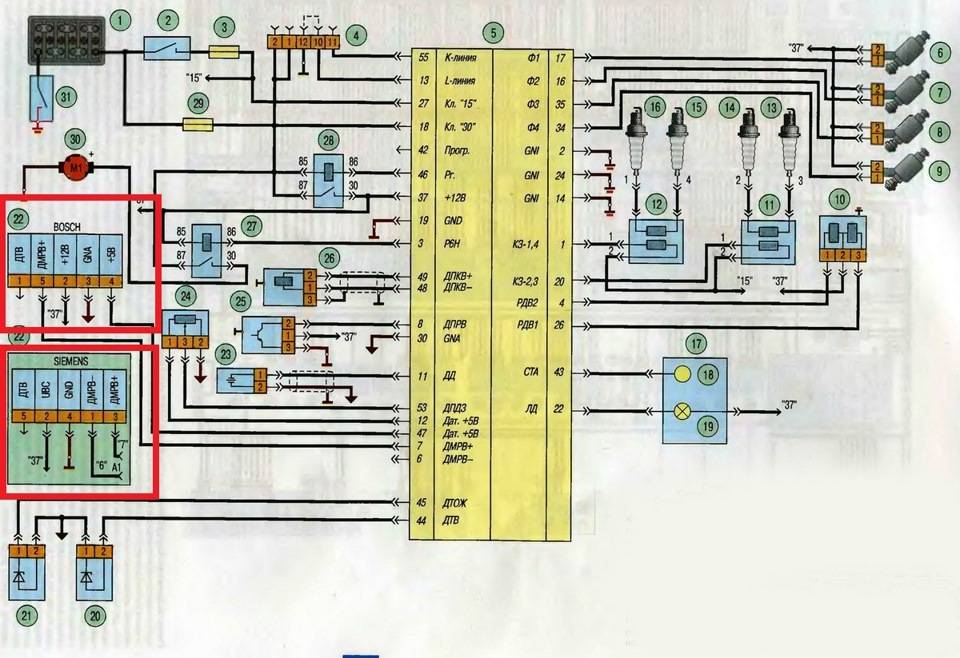

Схема 1. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
Схема 2. Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.
Схема 3. Электрооборудование автомобилей UAZ Patriot выпуска с 2007 г.
Схема 4. Схема соединений монтажного блока…

1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 29 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — регулятор холостого хода; 11, 12 — катушки зажигания; 13, 14, 15, 16 — свечи зажигания; 17 — комбинация приборов; 18 — тахометр; 19 — сигнальная лампа; 20 — датчик температуры воздуха во вп…

1, 8 — блок-фары; 2, 3 — противотуманные фары; 4, 5 — звуковые сигналы; 6, 7 — электровентиляторы системы охлаждения двигателя; 9 — генератор; 10 — датчик неровной дороги; 11 — датчик концентрации кислорода; 12 — датчик положения распределительного вала (датчик фазы); 13 — датчик детонации; 14 — регулятор холостого хода; 15, 16, 17, 18 — свечи зажигания; 19, 20 — катушки зажигания; 21 — датчик…

Датчик положения распределительного вала (0 232 103 097)

Датчик положения распределительного вала (датчик фазы) закреплен болтом на крышке клапанов (рис. 88). Он взаимодействует с отметчиком, который служит для определения положения распределительного вала.

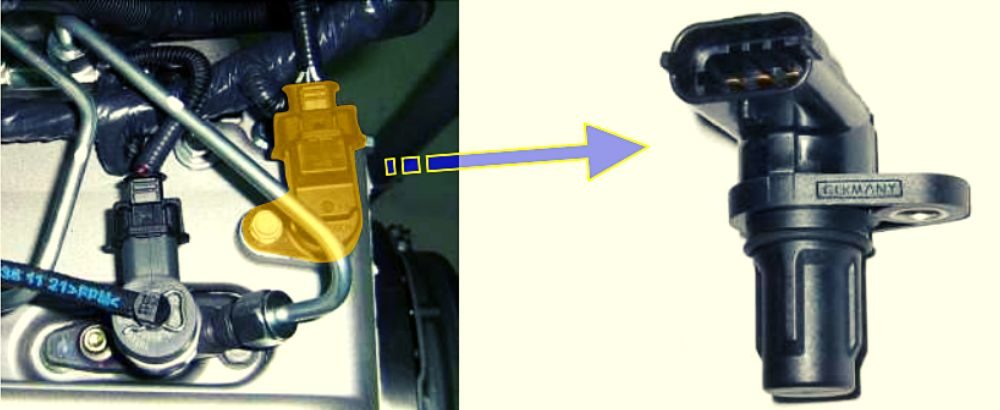

Рис. 88. Внешний вид и место установки датчика фазы

Ускорение пуска двигателя ЗМЗ-51432 УАЗ-Патриот достигается благодаря быстрому и точному определению положения распределительных валов относительно коленчатого вала.

При одновременном использовании сигнала ДПКВ определяется, в каком из цилиндров поршень подходит к ВМТ конца сжатия. При прекращении подачи сигнала с этого датчика двигатель продолжает работать.

При этом блок управления использует сигналы датчика положения коленчатого вала. Однако, пуск двигателя после его остановки затруднен. Датчик подсоединен к контактам ЭБУ: А11 – 5 В, А50 – сигнал, А20 — масса.

Характеристика

Схема электрического оборудования внедорожника основывается на однопроводном принципе. Плюсовая клемма от АКБ соединяется с каждым электропотребителем, а минусовая клемма от аккумулятора прикручена к корпусу автомобиля. После включения зажигания, происходит подача питания только для основных потребителей. Все иные электропотребители питаются от АКБ напрямую через кнопку включения.

Электрооборудование внедорожника соответствует стандарту Евро-3, а также электрическая схема оснащена предохранителями и реле, располагающиеся в монтажном блоке. Для Ульяновского Патриота монтажный блок преимущественно изготавливается в Словении. Особенность такового блока из-за рубежа основано на том, что он не подлежит ремонту, так как является неразборным. Поэтому конструкторы Ульяновского завода с 2012 года начали укомплектовывать свои творения разборными монтажными блоками.

Внедорожник УАЗ Патриот с 2012 года также оснащается полезной опцией под названием «Зимний пакет». В этот пакет входят следующие полезные эл. функции:

подогрев лобового стекла;
дополнительная эл. печка, с помощью которой осуществляется обогрев задней части салона;
подогрев задних сидений.

Такое дополнение позволило сделать внедорожник УАЗ Патриот еще комфортабельнее и популярнее.

Электросхема оборудования внедорожника УАЗ Патриот до 2007 г.в.

Электропроводка

Проводка эл. кабелей представляет собой жгуты, которые разветвляются от монтажных блоков и поступают непосредственно к оборудованию. Обязательными элементами электросхемы автомобиля являются предохранители, выполняющие защитную функцию.

Если возникла поломка в монтажном блоке, то отечественные модели данного изделия подлежат ремонту. Для этого необходимо разобрать блок и найти неисправность. Зачастую неисправность заключается в подгорании дорожек на печатной плате. Чтобы разобраться в принципе построения печатной платы, понадобится электрическая схема. Такая схема изображена на фото.

Проводка выполняет важную роль, осуществляя замыкание цепи постоянного тока, тем самым обеспечивая питание каждого эл. прибора автомобиля.

Электросхема оборудования внедорожника УАЗ Патриот с 2007 г.в.

Начиная с 2007 года, производители отечественного внедорожника пришли к единому мнению о необходимости перехода с экологического стандарта Евро-2 на Евро-3 для бензиновых двигателей. В результате перехода с одного стандарта на другой в 2007 году и получила некоторые видоизменения электросхема. Такая эл. схема показана на рисунке выше, которая представляет собой инжекторную систему впрыска топлива. Отличается электросхема Патриот с 2007 года выпуска от схемы более раннего производства автомобиля тем, что в системе отсутствовал блок управления инжекторной системой.

На основании представленной информации следует подвести итог и отметить, что электросистема любого автомобиля является не только важной составляющей, но и достаточно сложной. Поэтому при выходе из строя любого агрегата автовладельцы спешат посетить автоэлектрика, так как это быстро и эффективно, чем разбираться в поломке, чем разбираться в поломке самостоятельно

Хотя большинство поломок связанных с эл. системой автомобиля можно устранить самостоятельно, разобравшись лишь в электросхеме транспортного средства.

Датчик наличия воды (1 453 465 049)

Датчик ввернут в днище сменного фильтрующего элемента ФТОТ. Он входит внутрь фильтра. По сигналу этого датчика блок управления двигателем распознает повышенный уровень воды в фильтре (рис. 96).

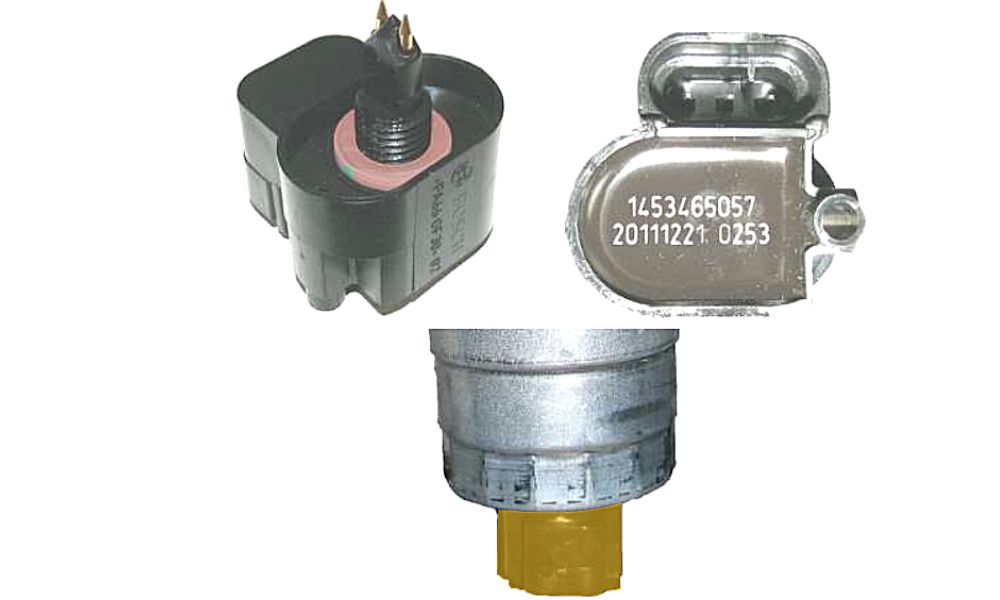

Рис. 96. Внешний вид и расположение датчика наличия воды

Сигнал датчика позволяет предотвратить попадание воды в систему топливоподачи и возникновение коррозии в ней. Сигнал «Уровень воды в норме» — Контактные штифты датчика окружены топливом.

Так как электропроводность топлива мала, на датчике устанавливается достаточно высокое напряжение. По величине этого напряжения блок управления двигателем ЗМЗ-51432 определяет, что уровень воды невелик.

При этом контрольная лампа на панели приборов не включается. Сигнал «Уровень воды слишком высокий» — Если контактные штифты окружены водой, напряжение на них падает из-за относительно большой электропроводности воды.

По величине этого напряжения блок управления двигателем определяет, что уровень воды повысился, и включает на панели приборов индикатор.

Состав топливной системы

Система питания двигателя внедорожника состоит из следующих конструктивных элементов, без которых работа мотора ЗМЗ-409 была бы невозможной. Ниже представлена схема питания двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3.

К основным конструктивным элементам системы питания двигателя относятся:

Указатель топлива и его проверка

Указатель топлива функционирует совместно со специальным датчиком, установленным в правом баке. Этот датчик являет собой реостат из нихрома. Благодаря поплавку, который оснащен движущимся элементом, осуществляется его перемещение по реостату. Когда же бензина в баке остается менее 5 литров, то загорается сигнальная лампа и указатель показывает нулевое значение.

Чтобы проверить, исправен датчик указателя топлива или нет, необходимо выполнить такие действия:

Включить зажигание и отсоединить от датчика розовый провод с красной полоской.
Стрелка указателя должна при этом указывать на пустой бак. Если стрелка указывает на полный бак, то датчик неисправен и требуется его замена.

Таким образом, проводится проверка работоспособности изделия системы питания двигателя УАЗ Патриот Евро-3.

Всем водителям известна проблема, когда при включении зажигания стрелка указателя топлива показывает одно значение, а при пуске мотора снижается или возрастает. Причина такого явления заключается в самом устройстве, то есть датчике указателя топлива. Датчику необходимо обеспечить свой минус, собственно, как и для насоса. Для этого необходимо добавить еще один провод в колодку, который подключить к массе автомобиля. На внедорожниках УАЗ Патриот ЕВРО-3 указатель уровня топлива комплектуется изделием ДУТ-9. Если он выходит из строя, то его необходимо заменить.

Для замены указателя топлива системы питания автомобиля УАЗ Патриот Евро-3 необходимо выполнить следующие действия:

Система питания внедорожника являет собой сложный механизм, который при неисправности требует осуществления анализа функциональности. Поэтому если вы заметили неполадки и самостоятельно не можете их устранить, то следует прибегнуть к проведению диагностированию. Запрещается проводить ремонт или обслуживание системы питания двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3 при включенном зажигании. В системе создается давление, поэтому прежде, чем приступить к обслуживанию его необходимо снизить. Для этого ослабляется выпускная пробка воздуха, которая устанавливается на фильтре тонкой очистки. На этом следует подвести итог и заметить, что топливная система автомобиля УАЗ Патриот представляет многофункциональный узел, который требует периодической диагностики и устранения неисправностей.

Проблемы с автомобилем, когда при повороте ключа в замке зажигания двигатель отказывается заводиться, известны практически каждому водителю. В первую очередь такая ситуация вызывает панику у автовладельцев, но этим к сожалению проблему не решить. Такому автомобилю, как УАЗ Патриот также свойственна ситуация с проблемами запуска двигателя после определенного пробега. Причины для этого самые разнообразные, но если знать основные из них, то проблему можно решить в считанные минуты. Рассмотрим основные проблемы с тем, почему же не заводится внедорожник и, как устранить проблемы с запуском мотора.

Датчик температуры охлаждающей жидкости (0 280 130 093)

Датчик температуры охлаждающей жидкости установлен в корпусе термостата (рис. 92). По сигналам этого датчика блок управления двигателем определяет текущую температуру охлаждающей жидкости.

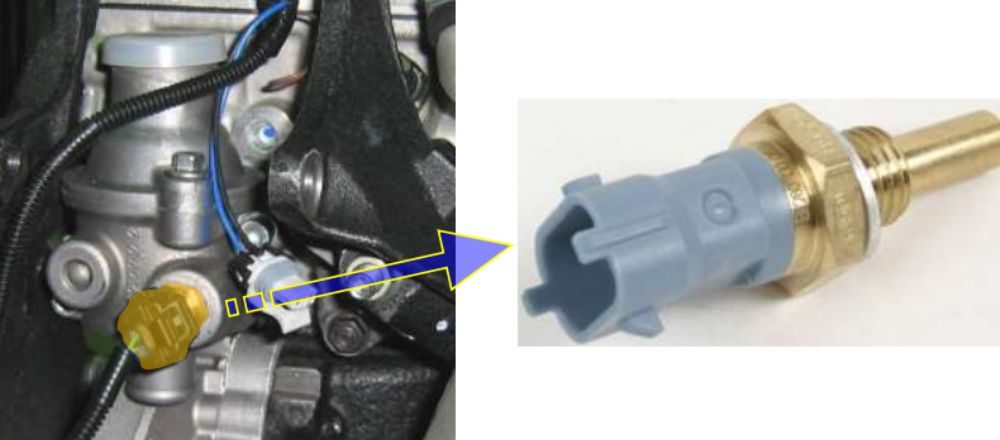

Рис. 92. Внешний вид датчика температуры

Значение температуры охлаждающей жидкости используется блоками управления двигателем в качестве корректирующей величины при расчете дозы впрыскиваемого топлива, опережения впрыска, количества рециркулируемых ОГ, времени работы свечей накаливания, а также для управления электровентиляторами системы охлаждения двигателем (на автомобилях УАЗ Патриот, Пикап, Карго) и указателем температуры.

При отсутствии сигнала датчика блок управления двигателем ЗМЗ-51432 использует замещающую величину температуры охлаждающей жидкости.
