Немного истории Дэу Ланос
Daewoo Lanos — автомашина с переднем приводом, самая продаваемая марка авто держит свои позиции уже который год. Полномасштабное производство началось с 1998 года, хотя представили машину на Женевском автосалоне ещё в 1997. Модель проектировалась и выпускалась для замены Daewoo Nexia. Дизайнер кузова — итальянец Джорджетто Джуджаро. Сборка ЗАЗ. Выпускалось два кузова: седан и хэтчбек. Дэу Ланос начали продавать под маркой Chevrolet после того, как Daewoo присоединилась к концерну General Motors 30 апреля 2002 г. Авто постоянно модернизировали и улучшали.
Двигатель покупателю был на выбор: 1,3 л (70 л.с.), 1,4 л (75 л.с.), 1,5 (86 л.с.), 1,6 л «16-клапанники» (106 л.с.). КПП шла механическая, пятиступенчатая в различных модификациях.
Видео про краш-тест Daewoo Lanos (EuroNCAP):

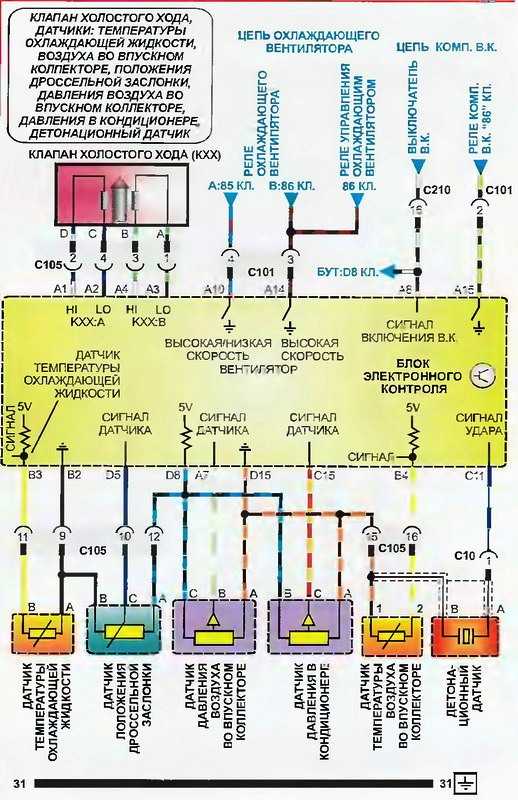

Электрическая схема шевроле ланос
Благодаря электрической схеме, стару станет понятно, какой проводок куда идет, какой контакт за что отвечает… Ремонтировать электрику в автомобиле не имея электрической схемы очень сложно. Вот вам схема электропроводки шевроле ланос, рекомендуем ее где-то сохранить на компьютере, или добавить эту статью в закладки.
Электрическая схема шевроле ланос
В автомобиле шевроле ланос схема электрооборудования может показаться сложной, но только для новичка. Для человека, понимающего в электронике, ничего сложного здесь не будет. Cхема проводки шевроле ланос поможет разобраться что перестало работать и почему.
Блоки с предохранителями и реле под капотом

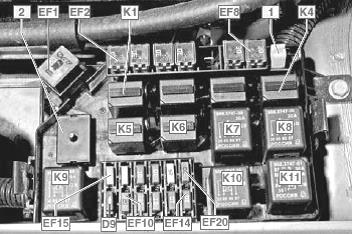

Основной блок
Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.
Схема блока
Описание
Предохранители
| EF1 | 80А Цепи предохранителей EF15 — EF20 и F1 — F7 |
| EF2 | 30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса) |
| EF3 | 30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники) |
| EF4 | 30А Электродвигатели основного и дополнительного вентиляторов |
| EF5 | 30А Электродвигатели стеклоподъемников |
| EF6 | 50А АБС |
| EF7 | 30А Элемент обогрева заднего стекла |
| EF8 | 30А Электродвигатель вентилятора отопителя (4-я скорость) |
| D9 (диод) | Электромагнитная муфта компрессора кондиционера |
| EF10 | 20А Лампы блок-фар (дальний свет) |
| EF11 | 10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары |
| EF12 | 10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары |
| EF13 | 10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера |
| EF14 | 10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака |
| EF15 | 15А Лампы противотуманных фар шевроле ланос |
| EF16 | 15А Топливный насос |
| EF17 | 10А Звуковой сигнал |
| EF18 | 10А Электромагнитная муфта компрессора кондиционера |
| EF19 | 25А Контакт «30» реле фар |
| EF20 | 20А Контакт «30» реле габаритного света и освещения салона |
Реле
| Наименование | |
| К1 | Звуковой сигнал |
| К2 | Лампы блок-фар |
| КЗ | Электромагнитная муфта компрессора кондиционера |
| К4 | Электродвигатель дополнительного вентилятора системы охлаждения |
| К5 | Лампы противотуманных фар |
| К6 | Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона |
| К7 | Электродвигатели стеклоподъемников |
| К8 | Электродвигатель основного вентилятора системы охлаждения |
| К9 | Электродвигатель топливного насоса |
| К10 | Элемент обогрева заднего стекла |
| К11 | Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения |
Дополнительный блок
Дополнительные реле и предохранитель автомобиля с двигателем ЕВРО-3
Схема
Назначение
- реле позисторного подогрева
- реле питания ЭСУД
- резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
- жгут проводов системы распределенного впрыска топлива
- предохранитель позисторного подогрева.

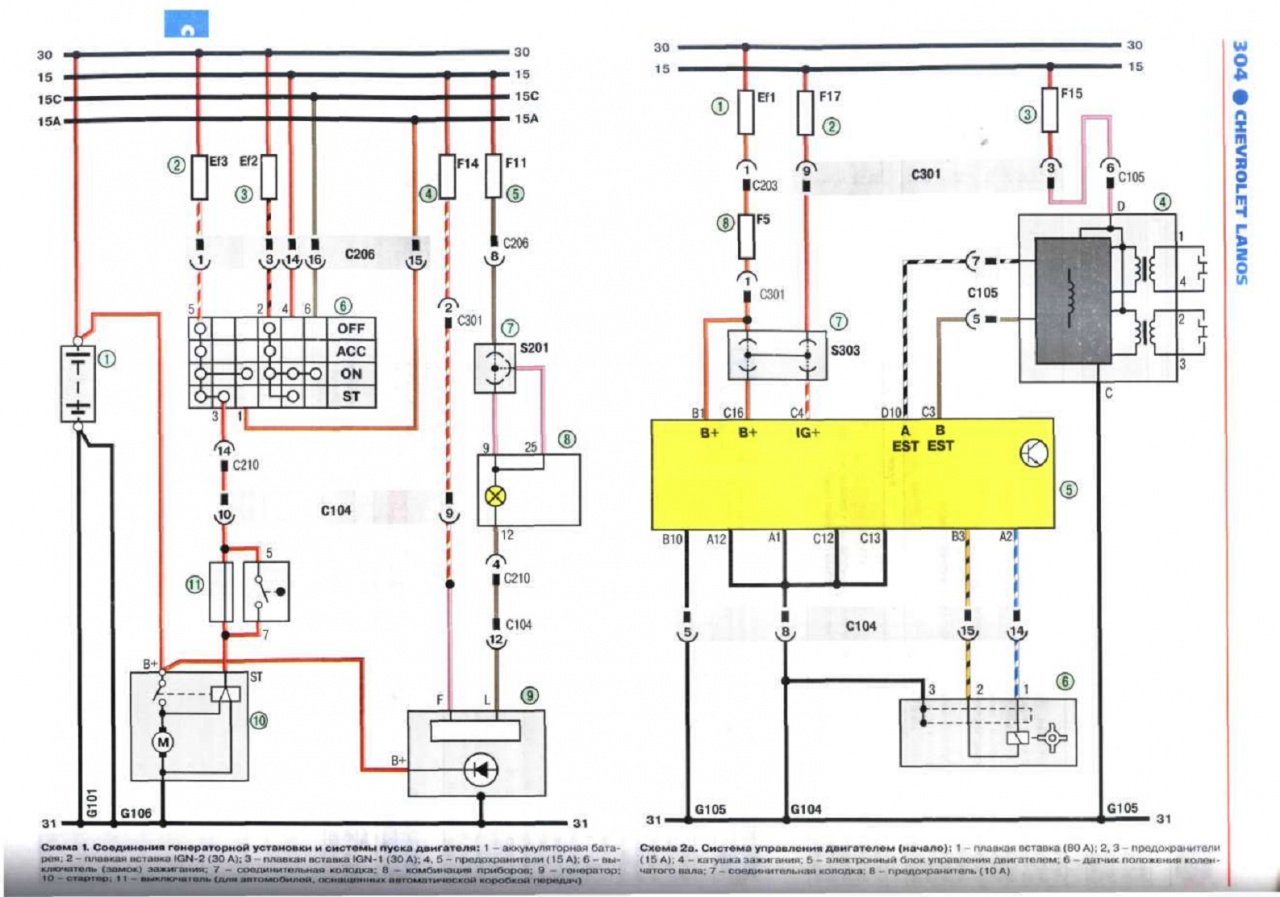

Электросхема соединения приборов освещения авто
1, 2 – плавкие вставки (80 А);3 – плавкая вставка (25 А);4, 8, 9 – предохранители (10 А);5 – реле противотуманных фар;6 – переключатель указателей поворота и света фар;7 – переключатель наружного освещения;10 – плавкая вставка (20 А);11 – фара левая;12 – фара правая.
1, 2, 3 – плавкие вставки (80 А);4, 15 – плавкая вставка (20 А);5, 9, 13, 14 – предохранители (10 А);6 – плавкая вставка (25 А);7 – реле;8 – реле фар;10 – переключатель наружного освещения;11 – переключатель указателей поворота;12 – переключатель корректора фар;16 – корректор левой фары;17 – фара левая;18 – корректор правой фары;19 – фара правая автомобиля ДЭУ Ланос.
