Замена главного цилиндра сцепления форд фокус 2: фото, видео

Основные неисправности системы сцепления

По мнению многих автовладельцев, этот узел в авто является простым и легким в обслуживании, но это вовсе не означает, что его ремонт займет не более пяти минут. Каждому автовладельцу нужно контролировать работу сцепления, а в случае возникновения первых признаков поломки незамедлительно предпринять меры.

Учитывая простоту устройства ГЦС Форд Фокус 2, выход его из строя – явление редкое. Тем не менее, это не исключено. Почему же ГЦС выходит из строя, и какие действия стоит предпринять в этом случае?

Основные причины неисправности ГЦС:

Нарушение герметичности уплотнений.
Ошибки самостоятельного ремонта.
Попадание воздуха в ГЦС из-за малого количества тормозной жидкости в бачке.
Микротрещины в соединительных трубках (возникают по разным причинам, основная – естественный износ).

Нарушение герметичности манжет так же происходит от продолжительного срока их эксплуатации. Разбухание резины обусловлено попаданием топлива или масла в систему привода, а также использованием не рекомендованной марки топливной жидкости. Наличие воздушной пробки, как правило, связано с неисправностью системы, в частности утечки тормозной жидкости.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Криво закрывается капот

Неисправность, при которой капот автомобиля закрывается криво, может иметь несколько причин, которые следует рассмотреть:

Повреждение петель капота. Если петли, на которых держится капот, повреждены или изношены, это может привести к тому, что капот будет скользить или неправильно закрываться.
Деформация капота. Если капот автомобиля был поврежден в результате столкновения или других внешних воздействий, он может деформироваться и приводить к неправильному закрытию.
Проблемы с защелками или замками капота. Если защелки или замки капота не функционируют должным образом, капот может быть закрыт ненадежно или криво.
Отсутствие регулировки петель. В редких случаях неисправность может быть связана с неправильной регулировкой петель капота, что приводит к его неправильному закрытию.

Если капот автомобиля закрывается криво, рекомендуется обратиться к специалистам для диагностики и устранения неисправности

Неправильное закрывание капота может привести к его повреждению, потере герметичности, возможным утечкам и другим проблемам, поэтому важно своевременно решить данную проблему

Прокачка сцепления Форд Фокус 2

Что нужно знать для прокачки сцепления Форда Фокус 2

Форд Фокус второго поколения имеет довольно простую конструкцию, несмотря на то, что все системы современные и надежные. Это значит, что при возникновении какой-то неисправности, ее можно устранить своими силами.

Конечно же, для этого нужно иметь минимальный набор инструментов, знаний и опыта. Если же вы не уверены в себе, то лучше обратиться за помощью к специалистам.

В нашей статье мы расскажем о том, в каких ситуациях вам придется прокачать сцепление, как это сделать и что для этого нужно.

Когда необходимо выполнять прокачку сцепления?

Существует несколько признаков, которые смогут подсказать, что необходима прокачка сцепления на вашем Форде Фокус второго поколения.

Во-первых, если при нажатии на педаль до упора, сцепление не отключается на 100% (в народе говорят, что его ведет), при этом наблюдается скрежет при включении задней передачи. Это может означать попадание воздуха в гидропривод.

Во-вторых, если вы меняете жидкость гидропривода или ремонтировали систему из-за ее разгерметизации, то также нужно будет поработать над сцеплением.

Дело в том, что если воздух будет находиться в системе, то сцепление будет работать неправильно – не будет полностью выключаться, а сама педаль будет очень легкой.

Поэтому если вы обнаружили неполадки с системой сцепления, необходимо как можно быстрее их устранить, поскольку эксплуатировать Форд Фокус с какими-либо поломками просто-напросто опасно.

Следует отметить, что прокачка будет максимально эффективной в том случае, если вы заранее отрегулируете само сцепление. Объясняется это тем, что необходимо полное отсутствие свободного хода толкателя поршня цилиндра, который выполняет роль запирающего клапана.

Особенности прокачки сцепления

Итак, с причинами разобрались! Теперь переходим непосредственно к выполнению работ на Форде Фокус второго поколения. Чтобы прокачать сцепление, вам понадобятся следующие инструменты:

Набор отверток и ключей (обязательно на 11 и 17). Тормозная жидкость для замены. Резервуар для сливания старой жидкости

Трубка либо шланг для выполнения прокачки (важно чтобы ее диаметр совпадал с диаметром штуцера для слива)

Желательно также попросить кого-то помочь, поскольку самому работать будет не очень удобно. Итак, на втором поколении Ford Focus прокачка выполняется следующим образом:

Для удаления воздуха из рабочего цилиндра снимаем колпак клапана. Одеваем один конец трубки на клапан, а второй опускаем в емкость с тормозной жидкостью. Далее нужно выжать сцепление 3–5 раз и задержать педаль на несколько секунд, после чего сохраняем ее в выжатом положении. Откручиваем немного клапан (не на полный оборот), придерживая ключом штуцер переходника от основного цилиндра привода выключения. Когда вы это сделаете, в резервуар начнем выливаться старая тормозная жидкость (она будет иметь воздушные пузыри). Далее отвинчиваем штуцер прокачки еще приблизительно на пол-оборота и закручиваем клапан, отпуская при этом педаль сцепления. Делать это нужно пока жидкость не избавиться полностью от пузырей. Завинчиваем клапан, ставим колпачок, доливаем необходимый объем тормозной жидкости.

Примечание: при выполнении работ необходимо постоянно контролировать уровень жидкости и недопустимо его падение ниже границы минимума. Также вовремя залейте новую тормозную жидкость, иначе система наберет воздуха, и прокачка будет выполнена зря, поскольку придется все переделывать.

После того как прокачка закончена, необходимо будет проверить работу системы. Для этого нужно выжать педаль сцепления на FordFocus второго поколения и посмотреть за положением толкателя поршня. Его ход должен быть в пределах 28 мм. Если данные показатель не совпадает с нормальным, то нужно регулировать сцепление.

Также запомните, что необходимо использовать только ту жидкость, которая рекомендована производителем. Если же проигнорировать это и использовать другой продукт, то может произойти увеличение резиновых частей, а это уже может вызвать поломку сцепления.

Подведение итогов

Качественный и профессиональный ремонт – залог длительной эксплуатации вашего автомобиля. Однако не всегда специалисты на сервисе серьезно относятся к своей работе, а поэтому и эффективность их действий низкая.

Если вы считаете, что вы способны прокачать сцепление самостоятельно – делайте это, учитывая рекомендации нашей статьи.

Вооружившись инструментами и помощником, вы сможете починить свой FordFocus второго поколения и избавить себя от более серьезных проблем в дальнейшем.

Загорается лампа сцепления

Загорание лампы сцепления может быть связано с различными причинами:

1. Износ или поломка главного цилиндра сцепления

Если лампа сцепления загорается и не гаснет, это может указывать на проблемы с главным цилиндром сцепления. Износ или поломка этого элемента может вызвать неустойчивость в работе сцепления и привести к его отказу.

2. Утечка гидравлической жидкости

Другой возможной причиной загорания лампы сцепления может быть утечка гидравлической жидкости из системы сцепления. Утечка может происходить из-за повреждения или износа главного цилиндра или шлангов. При утечке гидравлической жидкости работа сцепления может быть затруднена или стать невозможной.

Если вы замечаете, что лампа сцепления загорается на приборной панели, рекомендуется обратиться к автомеханику для диагностики и устранения неисправности. Это поможет предотвратить возможные поломки и неполадки в работе системы сцепления и обеспечит безопасность вождения.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

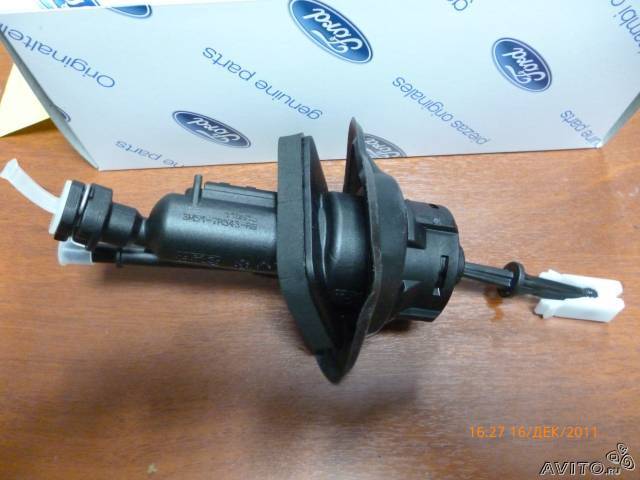

Выбираем деталь под замену

Под замену главного цилиндра лучше приобретать оригинал. На большинстве Форд Фокус 2 цилиндр имеет артикул 3M517A543AG. Также на автомобилях встречаются детали с каталожными номерами:

1476806;
1232971;
1539937;
1224067.

Оригинальный ГЦС для Форд Фокус изготавливается компанией FTE. Прямой аналог идет с каталожным номером KG190089.4.39. Прочие достойные альтернативы оригиналу представлены в таблице ниже.

Таблица — Аналоги родного ГЦС на Фокус

Производитель	Артикульный номер
Febi	34994
Swag	50934994
Brembo	C24010
Bosch	0986486150
Febest	2181CB4
BSG	30425011
Metelli	550089
ABS	51226
Sachs	6284600627

Особенности конструкции сцепления Силовой агрегат. Сцепление. Форд Фокус 2

Рис. 6.1. Сцепление: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина

На автомобили Ford Focus II, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1).

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр привода выключения сцепления; 4 – болты крепления рабочего цилиндра привода выключения сцепления

Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3 привода выключения сцепления, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Гидравлический привод выключения сцепления состоит…

Рис. 6.3. Гидравлический привод выключения сцепления: 1 – трубопровод гидропривода выключения сцепления; 2 – главный цилиндр гидропривода выключения сцепления; 3 – оттяжная пружина педали сцепления; 4 – гайки крепления педали сцепления; 5 – педаль сцепления; 6 – кронштейн педали сцепления; 7 – вилка толкателя главного цилиндра гидропривода выключения сцепления

…из главного цилиндра 2 (рис. 6.3), установленного в салоне…

…рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления…

…трубопровода 1 (см. рис. 6.3)…

…и педали 5 сцепления, кронштейн 6 которой прикреплен гайками 4 к щиту передка кузова. В исходное положение педаль возвращает пружина 3. Шток главного цилиндра привода выключения сцепления соединен с педалью вилкой 7. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления.

ПОЛЕЗНЫЙ СОВЕТ: Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, при этом ведомый диск пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

ПОЛЕЗНЫЙ СОВЕТ: Пробуксовку сцепления легко можно определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:коробка передач Ford Focus, ремонт коробки передач Ford Focus, замена коробки передач Ford Focus, замена масла в коробке передач Ford Focus

Снятие и установка

Внимание: — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза. После работы с тормозной жидкостью тщательно вымойте руки

При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. — Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. — При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой

После работы с тормозной жидкостью тщательно вымойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. — Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. — При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

1. Слейте тормозную жидкость в подходящую емкость, чтобы уровень тормозной жидкости дошел до метки «MIN».

2. Снимите площадку аккумуляторной батареи.

3. Отсоедините трубки гидропривода сцепления, показанные на рисунке ниже.

Примечание: Закройте трубки подходящими пробками для предотвращения проникновения загрязнений.

4. Отсоедините уплотнитель проема передней левой двери в районе левой боковой накладки приборной панели. Преодолевая усилие четырех фиксаторов, отсоедините и окончательно снимите левую боковую накладку приборной панели.

5. Преодолевая усилие восьми фиксаторов, отсоедините блок переключателей слева на приборной панели. Отсоедините электрический разъем и окончательно снимите блок переключателей.

6. Отверните болт крепления промежуточного вала к рулевому механизму. Отсоедините промежуточный вал от рулевого механизма.

Примечание: — Для всех ремонтов, при которых НЕ производилась замена промежуточного вала, тщательно очистите верхнюю и нижнюю резьбу промежуточного вала с помощью выступа для формирования резьбы M10x1,5 перед установкой нового болта. — Убедитесь, что установлен новый болт. — Момент затяжки болта крепления вала при установке: 62,5 Н м.

5. Отсоедините трубки, отверните четыре гайки крепления и отсоедините педаль сцепления от кузова.

Примечание: Момент затяжки гаек крепления педали при установке: 23 Н м.

6. Подденьте фиксатор (1) и затем снимите датчик/выключатель педали сцепления по направлению стрелки (2).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (педали сцепления).

7. Нажав на стопорные язычки, извлеките штифт толкателя главного цилиндра сцепления.

8. Подденьте фиксаторы по направлению стрелок (1 и 2), после чего извлеките главный цилиндр сцепления по направлению стрелки (3).

9. Подденьте стопорный язычок (1) и извлеките главный цилиндр сцепления по направлению стрелки (2).

Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента (главного цилиндра сцепления).

10. Установка выполняется в порядке, обратном порядку снятия.

11. После установки удалите воздух из системы сцепления.

Сцепления ВАЗ 2101

Переключение передач в трансмиссии автомобиля происходит за счет работы сцепления. Механизм сцепления состоит из нескольких элементов, которые во время эксплуатации изнашиваются. Для своевременной диагностики поломок вам полезно будет знать их устройство.

Рис. Схема сцепления автомобиля ВАЗ

1 – контргайка толкателя вилки выключение сцепления;2 – картер сцепления;3 – рабочий цилиндр гидравлического привода выключения сцепления;4 – оттяжная пружина вилки выключения сцепления;5 – колпачок клапана для прокачки гидравлического привода выключения сцепления;6 – диафрагменная нажимная пружина сцепления;7 – фрикционные накладки ведомого диска;9 – ведомый диск сцепления;10 – заклепка-упор демпфера;11 – дисковые пластины демпфера;12 – передний герметизированный шариковый подшипник первичного вала коробки передач;13 – ступица ведомого диска;14 – пружина демпфера;15 – нажимной (ведущий) диск сцепления;16 – передняя крышка картера сцепления;17 – маховик коленчатого вала двигателя;18 – зубчатый венец маховика;19 – болт крепления кожуха к маховику;20 – первичный (ведущий) вал коробки передач;21 – упорный подшипник муфты выключения сцепления;22 – пружинная пластина крепления упорного фланца;23 – упорный фланец нажимной пружины;24 – задний шариковый подшипник первичного вала коробки передач;25 – ведущая шестерня первичного вала коробки передач;25 – муфта выключения сцепления;26 – вилка выключения сцепления;27 – фрикционное кольцо упорного фланца;

28 – шаровая опора вилки;29 – удерживающая пластина вилки;30 – чехол вилки;31 – ступенчатая заклепка (9 шт.) крепления опорных колец нажимной пружины и пластин упорного фланца;32 – кожух сцепления;33 – толкатель вилки выключения сцепления;34 – регулировочная упорная гайка;35 – пробка главного цилиндра;36 – гнездо штуцера трубки для подачи жидкости в рабочий цилиндр;37 – возвратная пружина поршня;38 – главный цилиндр привода выключения сцепления;39 – перепускное отверстие;40 – штуцер гибкого шланга для подачи жидкости из бачка;41 – впускное (компенсационное) отверстие для заполнения цилиндра;42 – поршень главного цилиндра;43 – уплотнительное кольцо поршня;44 – толкатель педали сцепления;45 – поршень толкателя главного цилиндра;46 – канал уплотнения манжеты;47 – манжета поршня;48 – отверстие (0,2 мм) для выхода воздуха;49 – фрикционные кольца демпфера;50 – тарельчатая пружина фрикциона демпфера;51 – клапан для прокачки гидравлического привода выключения сцепления;52 – опорная тарелка поршня;53 – поршень рабочего цилиндра;54 – пробка рабочего цилиндра с гнездом под штуцер подачи жидкости в рабочий цилиндр

Замена главного цилиндра сцепления Ford Focus 2

В случае наличия некоторых признаков, может потребоваться замена главного цилиндра сцепления Ford Focus 2. С большой долей вероятности рассматриваемая процедура понадобится, если сцепление выключается не полностью или функционирует с перебоями. Проведения работ собственными силами желательно производить с помощником. Нужно запастись минимальным инструментарием, состоящим из: набора накидных головок, гаечных ключей, плоскогубцев, крестообразной и плоской отвертки.

Демонтаж

Замена главного цилиндра сцепления Ford Focus 2 и его прокачка доступна для проведения своими силами. Обладая элементарными знаниями об устройстве автомобиля, необходимый инструментарий и напарника, данная процедура не займет много времени и сил. Комплекс работ следует начинать с демонтажа определенных узлов и деталей в такой последовательности:

Откручивается и снимается пробка резервуара главного тормозного цилиндра (ГТЦ). Емкость состоит из трех отделений, два из которых
предназначены для гидропривода системы тормозов, а третье взаимодействует с деактивацией сцепления;
При помощи спринцовки или 20-кубового шприца отбирается часть жидкости из бачка гидравлического привода;
Демонтируется полочка для крепления аккумуляторной батареи;
Шланги, подходящие к элементам ГТЦ, сжимаются в пучок;
Наконечник, размещенный на фитинге бака цилиндра, следует снять;
С использованием отвертки, отводится фиксатор концевика трубопровода гидропривода, который демонтируется;
С аккумулятора снимается минусовая клемма;
От кронштейновой части педали отсоединяется привод опции «круиз-контроль»;
Пучок держателя проводов снимается и отводится в сторону;
Используя отвертку необходимо утопить пару фиксаторов вилки толкателя в соответствующие пазы.

Основная часть

Дальнейшие манипуляции связаны с демонтажем педали сцепления и непосредственно заменой основного цилиндра:

Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
Снимается педаль сцепления;
Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
Наконечник шланга смещается в сторону с последующим снятием;
Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

Снимается колпак клапана;
Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
В резервуар должна начать выливаться старая ТЖ;
Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.

Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

Инструкция по снятию ГЦС Ford Fusion

Снимите оправку и установите коробку передач. Замена рабочего цилиндра привода выключения сцепления Форд Фьюжен с подшипником в сборе Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления, а рабочего цилиндра привода выключения сцепления — утечка из него рабочей жидкости.

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе.

Выжимной подшипник выполнен за одно целое с рабочим цилиндром привода сцепления Форд Фьюжен, закрепленным на внутренней стенке картера сцепления тремя болтами. Выверните три болта крепления рабочего цилиндра к картеру сцепления и извлеките цилиндр в сборе с подшипником выключения сцепления из картера сцепления.

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

Установите рабочий цилиндр привода выключения сцепления в сборе с подшипником в порядке, обратном снятию. Затяните болты крепления рабочего цилиндра к картеру сцепления моментом 10 Нм.

Удалите воздух из гидропривода выключения сцепления. Хорошо хоть главный цилиндр убил, а не выжимной который в коробке. Вывод не продавливайте педаль сцепления на морозе, если она встала колом, там рабочий цилиндр и затем выжимной все пластиковое.

При каждом отпускании педали, в салон возвращалось чуть-чуть тормозной жидкости. С тех пор я просто под главный цилиндр сцепления подстелил тряпку и изредка просто доливал тормозную жидкость грамм около Так я отъездил успешно 6 месяцев, изредка доливая тормозухи в бачок. Когда получил его порадовало качество, внутри просматривается не пластиковый поршень, как у родного, а металлический.

Теперь больше вероятность, что его не деформирует как родной, хотя если он крепче, деформировать может уже рабочий цилиндр, который в коробке стоит, а это уже хуже.

Ну вот пришло лето и время занялся тормозной системой плюс тормозную жидкость по сроку надо было поменять. Теперь можно снять нужный нам главный цилиндр сцепления Ford Fusion. На фото снятый цилиндр с отломанным штоком и новый ГЦС.

Далее снимаем быстросъемные штуцера, о которых говорилось ранее. Для этого подеваем фиксаторы и длинной отверткой отводим шланги вправо, после чего штуцера легко выходят.

Замена главного цилиндра сцепления на Фокус — 1

Теперь Ваша задача в тишине резким рывком, желательно 2 руками, вставить его в цилинд, при этом Вы отчетчиво услышите щелчек металла по пластику, это раздвинулась защелка в процессе вставления шланга и попав в паз на шланге защелкнулась вокруг него.

Точно также делаете с верхним и потом его возвращаете в бачок.

Ну вот, вроде все особенности, дальше надо только собрать обратно все снятое в любой последовательности. И еще датчики на педалях могут после люфтить, у меня концевик стоп сигнала так самопроизвольно пугал на кочках сзади едущих Причина — металл вокруг гнется, пока вы прикладывали усилия запихивая педальный блок назад, просто снимаете датчик, видите загиб металла, берете пассатижи и выгибаете в обратную сторону.

Теперь можно снять нужный нам главный цилиндр сцепления Ford Fusion. На фото снятый цилиндр с отломанным штоком и новый ГЦС.

Собираем конструкцию с новым ГЦС. Но верхнюю трубку, которая от бочка в ГЦС пока не ставим. Новые защелки на ГЦС вытаскиваем и слегка сжимаем, чтоб пожестче были, ставим на место и защелкиваем до упора.

Обращаю внимание, перед установкой педального блока с новым ГЦС на место, нужно хорошо защелкнуть защелки до конца. При вставлении шлангов они защелкнутся сами вокруг прорезей в них

А то я защелкивал первый раз уже после втыкания шлангов, то есть вставил шланги и потом рукой защелки завел внутрь. Хорошо в родном дворе, когда выезжал: Далее ставите педальный блок на место, засунуть очень тяжело, но можно.

Монтируете его, в процессе монтажа пока он у вас не закреплен, подгадываете окно рядом с педалью тормоза и вставляете штифт фиксирующий педаль в вакуумном усилителе. Прихватываете плотно несколькими гайками, проверяете как стало под капотом и под рулем, если Вас устраивает плотно затягиваете на все 6 гаек.

Теперь самый ответственный момент: Теперь Ваша задача в тишине резким рывком, желательно 2 руками, вставить его в цилинд, при этом Вы отчетчиво услышите щелчек металла по пластику, это раздвинулась защелка в процессе вставления шланга и попав в паз на шланге защелкнулась вокруг него.
