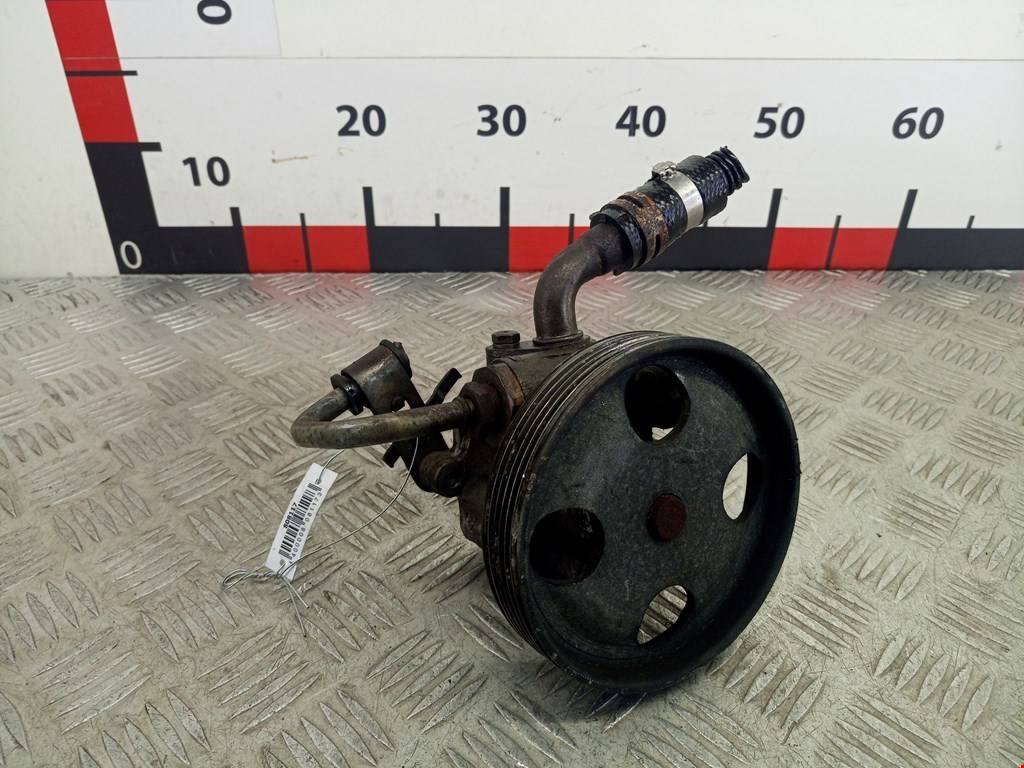

Из чего состоит насос гидроусилителя руля

Насос ГУРа хоть и испытывает значительные нагрузки, но он не так часто ломается, если обеспечивать правильную эксплуатацию. Благодаря не особо сложной конструкции насоса, его вполне можно починить самому.

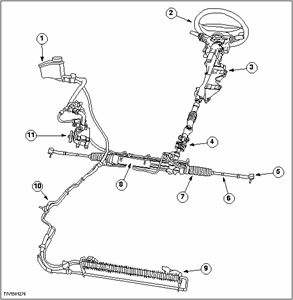

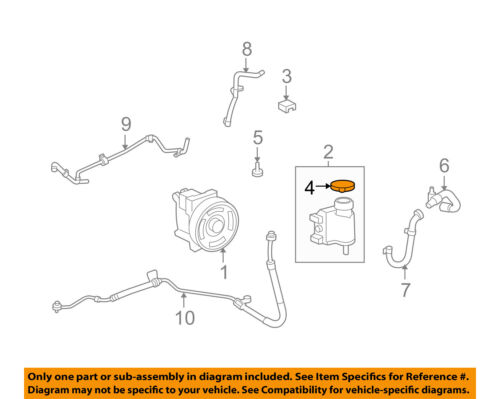

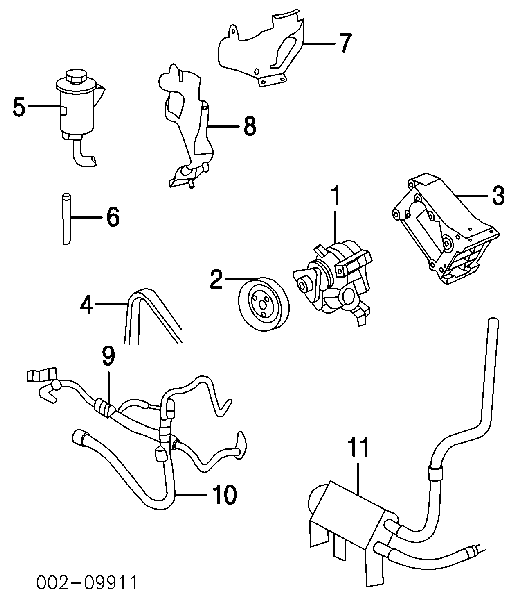

Устройство гидроусилителя руля:

• Бачок для жидкости.
• Золотник управления.
• Регулятор давления в системе усилителя.
• Насос.
• Силовой цилиндр.

Насос — это устройство, которое движет жидкость, в данном случае, масло по закрытой системе. Насосы в ГУР могут быть вмонтированы пластинчатые или шиберные. Эти виды насоса устойчивые, быстро не выходят из строя, обладают большим межремонтным периодом.

Привод у насоса ременный. Через ремень вращение передается от коленвала к валу насоса. Во время работы насоса, в системе достигается максимальное давление 150 бар (атмосфер) или 15 Мпа. Основой правильной работы насоса — это установленные заводом зазоры, которые должны быть в пределах от 0,05 до 0,1 мм. Если насос сильно изношен, зазоры увеличиваются, а водитель чувствует, что руль начал тяжелее крутиться.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Меняем насос гидроусилителя руля (ГУР) на Форд Фьюжн своими руками. Самостоятельная замена жидкости ГУР на Ford Fusion Система гидроусилителя рулевого управления форд фьюжн

Многие владельцы Форд Фьюжн сталкивались с тем, что появлялся гул в гидроусилители руля. Зачастую, это означает, что пришло время сменить насос ГУР. В этом материале будет рассказано, как выполнить операцию своими руками.

Прежде чем приступить к самому процессу замены, стоит рассмотреть причины и признаки неисправности детали.

Процесс замены достаточно простой. Итак, приступаем:

1. Снимаем клемму АКБ, во избежание неприятностей.
2. Откручиваем и демонтируем переднее правое колесо.
3. Демонтируем приводной насос. Обычно рекомендуют проводить замену вместе с ремнём, поскольку зачастую его приходится разрезать.

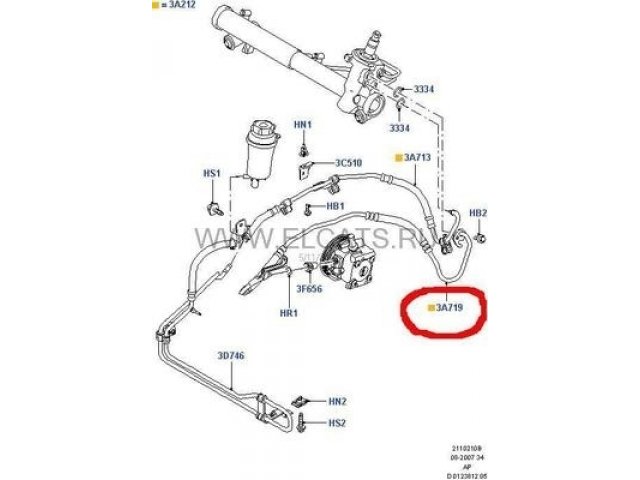

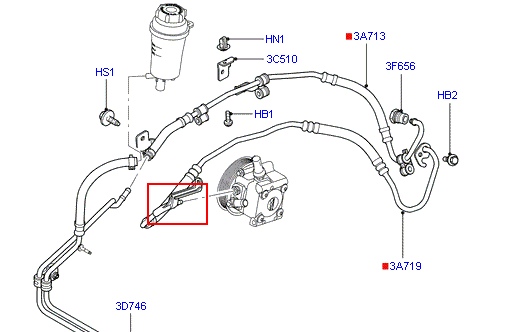

4. Демонтируем нагнетательный шланг ГУР.

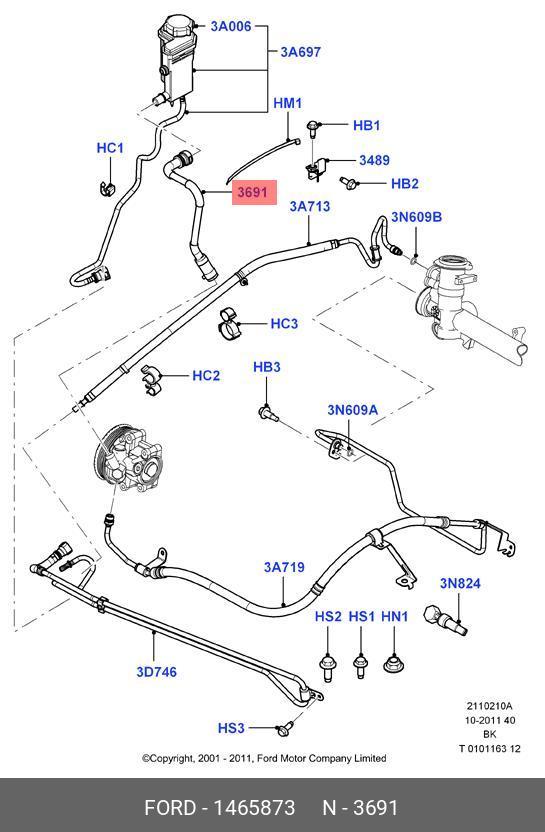

Отсоединяем всасывающий шланг от патрубка насоса.

Откручиваем четыре болта крепления насос гидроусилителя, и снимаем его с автомобиля.

Признаки необходимости замены жидкости ГУР на Форде

Гидравлическая жидкость в автомобилях Ford Fusion представляет собой технологическое масло, с помощью которого передается сопротивление от насоса к гидроцилиндру ТС. Циркуляция вещества происходит по связывающим узлам ГУР системы, а также шлангам. Необходимое количество смеси указывается специальными отметками MIN и MAX. Недостаток масла требует его своевременной заливки.

Сама система ГУР является основной частью рулевого управления. Так водителю достаточно просто выкручивать колеса и задавать ТС необходимую траекторию движения. При отказе ГУР управлять автомобилем будет значительно сложнее.

Если при управлении ТС руль перестал проворачиваться — жидкость требует замены в срочном порядке.

Признаки замены смеси ГУР:

1. При движении руль сильно удерживается, а водитель чувствует толчки;
2. Во время поворота руля необходимо прикладывать значительные усилия;
3. Колеса проворачиваются слишком легко;
4. Постоянное откручивание шкива;
5. Руль шумит и издает вибрации;
6. Руль самостоятельно проворачивается;
7. Парковка водителю удается с трудом.

Решением этих проблем в большинстве случаев является своевременная замена масла в гидроусилителе.

Выбор жидкости для руля

Жидкость гидроусилителя содержит в себе минеральные и синтетические вещества. Первые чаще всего используются для легковых автомобилей, таких как Форд Фьюжн. Синтетические, в свою очередь используются для спец техники.

Минеральное масло выполняет основные функции ГУР, защищая механизм от коррозии и чрезмерного трения.

Изготовители гидралической смеси выпускают масло в трех цветах, в зависимости от типа транспортного средства, а также специфики устройства ГУР системы. Смешивать разные жидкости между собой не рекомендуется, так как состав смеси может быть несовместимым, в результате чего это приведет к поломке механики.

Цвета масла:

1. Красная жидкость ГУР предназначена для автомобилей с автоматической коробкой передач. Смешивать такую смесь возможно только с желтой;
2. Желтый цвет масла является нейтральным и чаще всего приобретается водителями любых марок и типов ТС;
3. Зеленый цвет предназначен для использования исключительно в автомобилях с ручной коробкой передач. Такой материал не взаимодействует с другими маслами.

Таким образом, приобретать масло необходимо в соответствии с видом коробки передач. Наиболее предпочтительный класс — D III. Марки: Mobil 320 и LIQUI MOLY ATF 110.

Для замены гидролитической жидкости в автомобиле марки Форд Фьюжн без предварительной очистки системы потребуется не более 1 литра. С промывкой — 2-3 л раствора.

Частичная замена

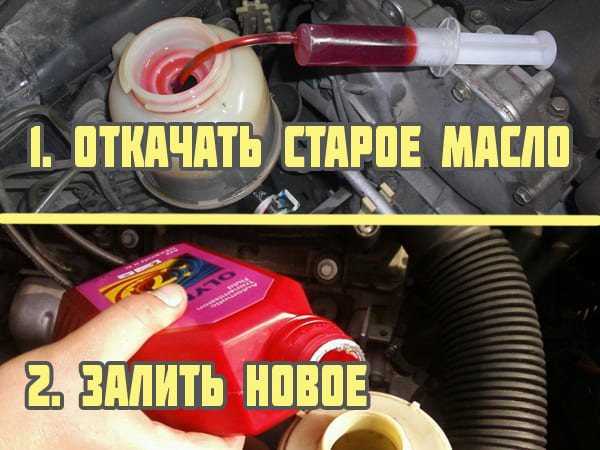

Частичная замена подразумевает выкачивание жидкости с помощью шприца и трубки из расширительного бачка ГУР. Заменой эту процедуру назвать сложно, скорее разбавлением, поскольку кроме бачка, много масла находится в самой системе.

Если вы все же решили, что этого будет вполне достаточно, приступаем к замене. Откручивается крышка расширительного бачка, шприцем с закрепленной на конце трубкой производится откачивание всей находящейся в бачке жидкости.

В горловине может стоять фильтрующий элемент, как в случае с Renault Logan, он снимается после небольшого поворота по оси.

После того как вся старая жидкость удалена, необходимо залить новую до отметки max (на разных машинах обозначения могут различаться, на Nissan это cold max). Частичная замена произведена.

Что делать, если насос гидроусилителя руля гудит после замены?

Если была выполнена смена насосного механизма ГУР своими руками, а шум остался, есть несколько вариантов. Иногда это связано с ошибкой, допущенной при установке механизма либо использованием менее густой смазки. При длительной эксплуатации между плоскостью статорного кольца и пластинами роторного устройства появляется выработка. Образование неровностей на поверхности механизма может привести к вибрированию пластин.

Для решения проблемы необходимо залить качественное масло, которое рекомендовано производителем авто. Появление шумов иногда связано с заменой магистрали высокого давления ГУР, сам патрубок может быть некачественным. Возможно, вместо необходимой трубы был установлен обычный гидравлический шланг. Это приведет к образованию пробок и появлению шумов. Чтобы ликвидировать проблему, от завоздушивания необходимо избавиться.

Как самостоятельно произвести замену жидкости ГУР на автомобиле Ford Fusion?

1. Зафиксируйте положение автомобиля при помощи рычага ручного тормоза. Под задние колеса транспортного средства подложите противооткатные упоры.
2. Откройте капот автомобиля.
3. Используйте домкрат и поднимите переднюю часть транспортного средства так, чтобы колеса находились в воздухе.
4. Открутите крышку заливной горловины на бачке для жидкости гидроусилителя руля.
5. Приспустите картерную защиту, при ее наличии на вашем автомобиле, или снимите пластиковый защитный кожух.

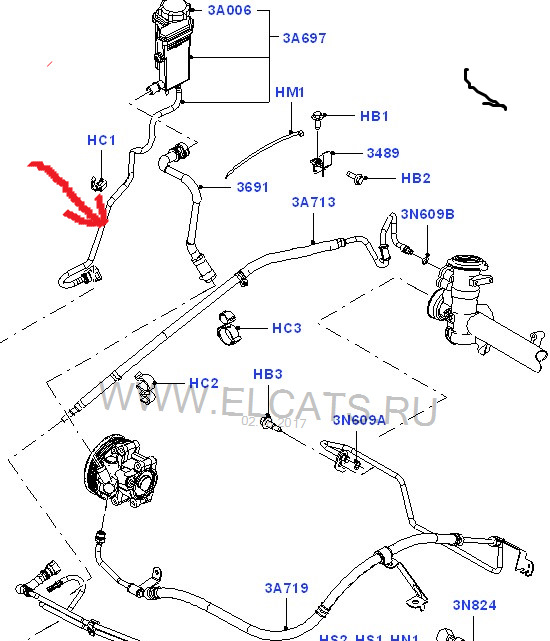

6. Далее, либо приступайте к снятию бачка ГУР, либо с правой стороны, у колеса вы увидите шланг обратки гидроусилителя, приделанный к кожуху приводных ремней. На нем необходимо найти быстросъемный штуцер и аккуратно снять его. Для этого потребуется отстегнуть от кожуха клипсы резинового шланга, затем, на штуцере нажмите две кнопочки и со всей силы тяните в разные стороны. Если снять штуцер руками не получается, то воспользуйтесь пассатижами с загнутыми носами.
7. Подставьте под концы шланга, заранее приготовленные пустые емкости, т.к после удачного отсоединения штуцера с двух сторон шланга будет выливаться старая отработанная жидкость гидроусилителя руля.
8. Далее, заткните отверстие шланга со стороны, которая подходит к пластиковому бачку, воспользуйтесь чистой тряпочкой или специальной заглушкой.
9. Другой конец шланга опустите в емкость, он потребуется для сливания старой жидкости из рулевой рейки. Подставьте емкость.
10. Залейте в бачок гидроусилителя новую жидкость до максимальной отметки, можно даже залить немного больше.
11. Далее, вам потребуется помощь напарника, пусть он садится за руль, и начинает его крутить. Если рядом с вами никого не оказалось, и вы производите процедуру абсолютно самостоятельно, то можно избежать вашей посадки в салон. Вы можете сами вращать руками, находящиеся в приподнятом состоянии колеса и в этот момент наблюдать за стекающей жидкостью. Поворачивать рулевое колесо из салона нужно руками из одного крайнего положения в другое.
12. При таких действиях отработанная жидкость ГУР будет сливаться в приготовленную тару, а чистая жидкость будет подаваться из бачка, заполняя собой рулевую рейку.
13. Одновременно с процессом прокачивания вы должны осуществлять доливку новой жидкости ГУР в бачок, это поможет избежать попадания в систему воздуха и избавит вас от лишней работы.
14. Сливать старую жидкость необходимо до тех пор, пока из шланга не польется чистая, только что залитая в бачок, новая жидкость ГУР.
15. Соедините штуцер и закрепите клипсами шланг обратно к кожуху.
16. Долейте в бачок гидравлическую жидкость до максимальной отметки.
17. Заведите двигатель автомобиля и начните крутить рулевое колесо из крайнего правого положения в крайнее левое. Проделайте данное действие несколько раз.
18. Заглушите двигатель вашего транспортного средства, посмотрите на уровень жидкости в бачке. Произведите доливку или откачку, в зависимости от того, чего будет требовать ситуация.
19. В завершение соберите все снятые детали в обратной последовательности.
20. Опустите переднюю часть машины и можно немного проехать, удостовериться, что все в порядке, в системе нет подтеков, и жидкости хватает.

Как правило, в инструкции по эксплуатации и в мануальной книжке для автомобиля Ford Fusion присутствует надпись, которая сообщает о том, что замена гидравлической жидкости для усилителя руля не предусмотрена. Но как показывает практика, есть некоторые показания, при которых просто необходимо произвести ее замену. В обязательном порядке жидкость ГУР следует заменить, если:

• Она поменяла свой цвет, обычно становится темнее.
• Она поменяла запах, жидкость стала пахнуть гарью.
• У вас «чешутся руки», и хочется что-нибудь заменить в своем автомобиле.

Процесс замены

Прежде чем приступить к самому процессу замены, стоит рассмотреть причины и признаки неисправности детали. Если появился стук и скрип в районе насоса гидроусилителя, то означает, что вала имеет деформацию, также косвенным признаком является стёртость корта ремня с одной стороны.

Процесс замены достаточно простой. Итак, приступаем:

1. Снимаем клемму-минус АКБ.
2. Откручиваем и снимаем переднее правое колесо.
3. Демонтируем приводной насос. Обычно рекомендуют проводить замену вместе с ремнём, поскольку зачастую его приходится разрезать.
4. Демонтируем нагнетательный шланг ГУР.
5. Отсоединяем всасывающий шланг от патрубка насоса.
6. Откручиваем четыре болта крепления насос гидроусилителя, и снимаем его с автомобиля.

Установка нового насоса проводится в обратном порядке.

ЦЕНЫ НА ЗАМЕНУ НАСОСА ГУР ФОРД ФЬЮЖЕН

Основная задача ГУР сводится к тому, чтобы помочь водителю повернуть руль. При отсутствии данной системы поворот руля (а значит и всего механизма, передающего вращение от руля к колесам) – весьма тяжелое действие. Ведь представьте, Вам необходимо, по сути, голыми руками повернуть два колеса, плотно стоящих на дороге и придавленных массой автомобиля. Это тяжело, особенно если автомобиль находится на месте. В движении поворот руля без системы гидроусилителя осуществить проще, но все равно требует существенного усилия.

Для облегчения усилий водителя Форд Фьюжен и придуман ГУР, который компенсирует усилия водителя во время поворота руля.

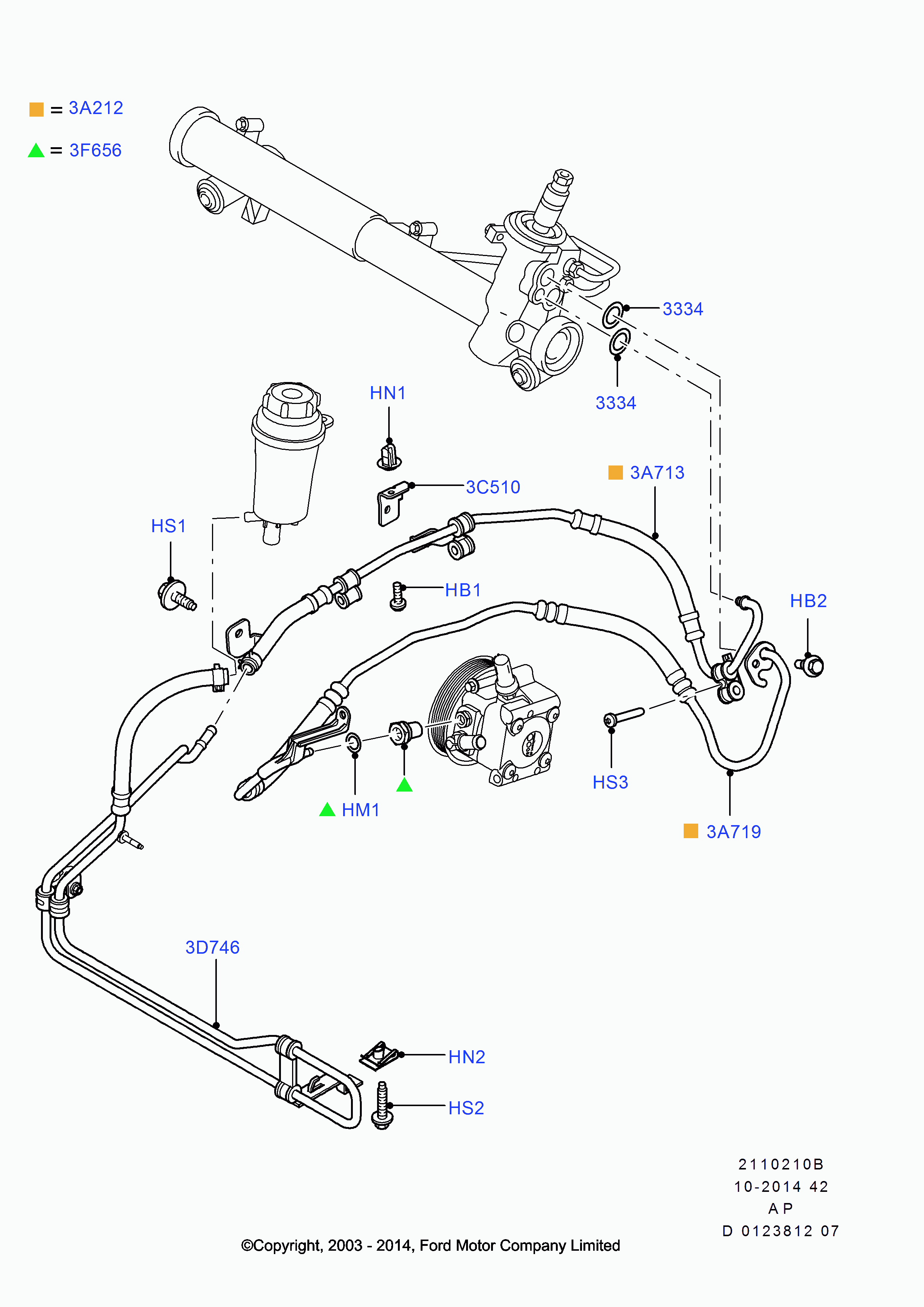

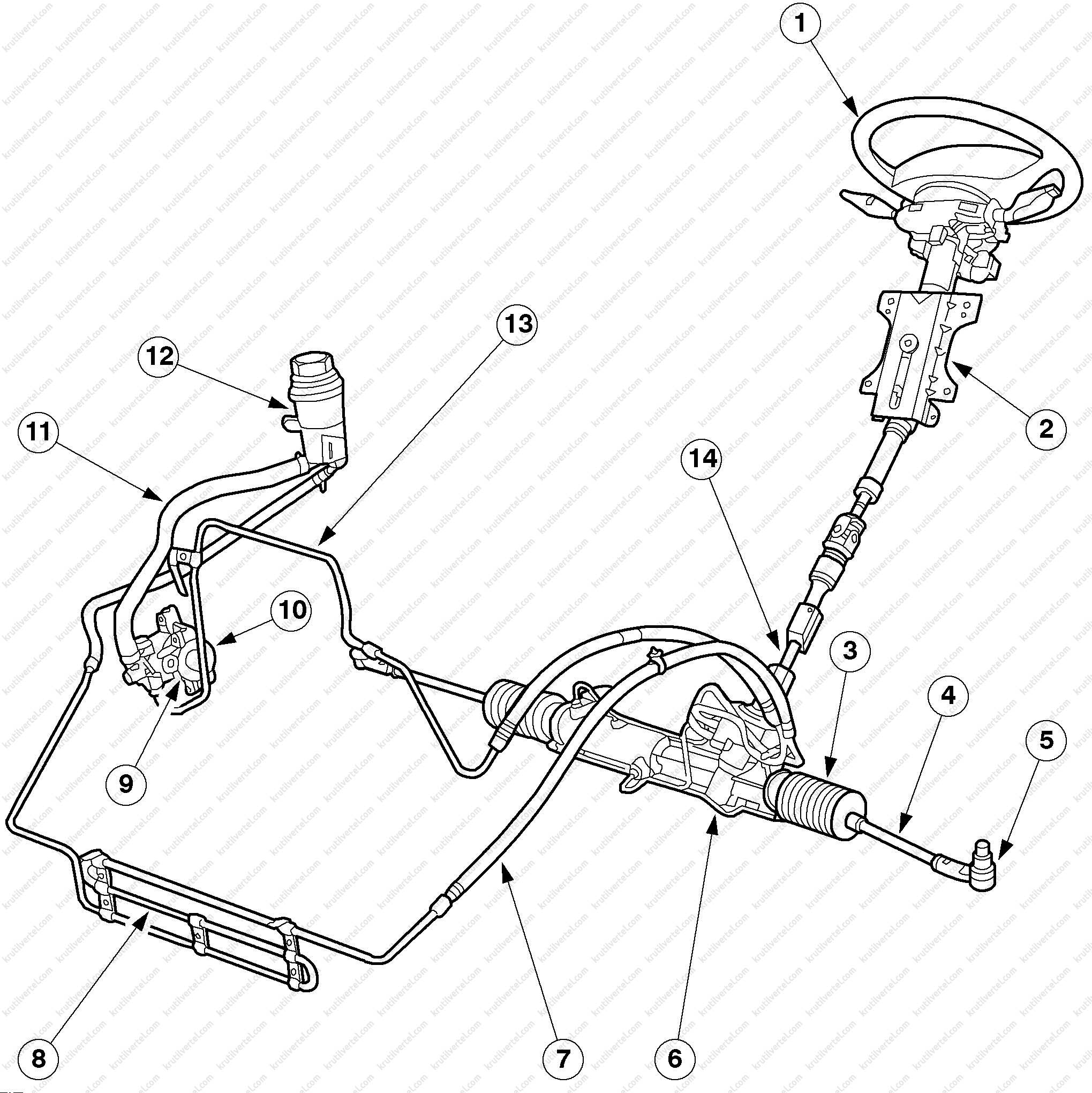

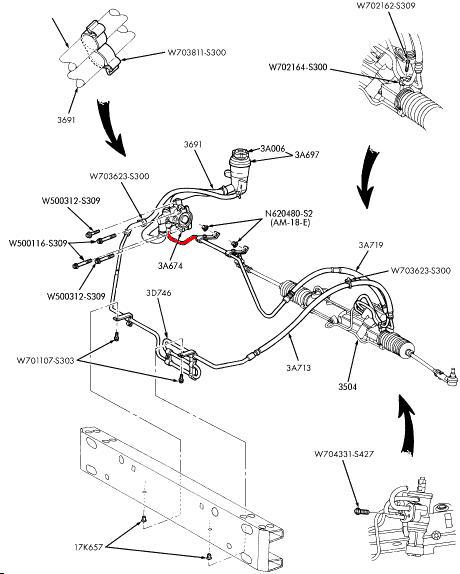

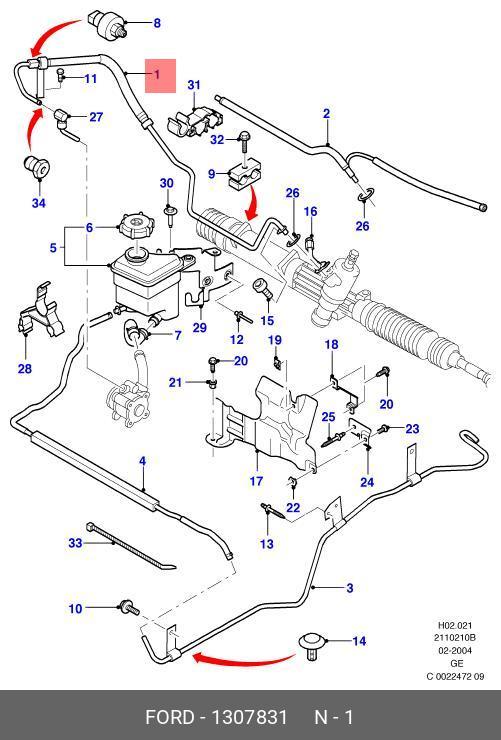

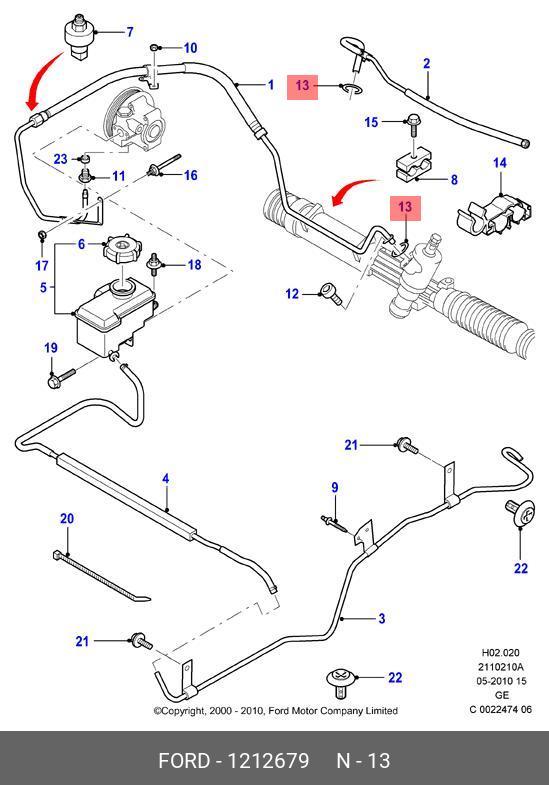

Система гидроусилителя представляет собой замкнутую систему, состоящую из следующих :

• бачок с маслом;
• насос для перекачки этого масла внутри системы;
• чувствительный распределитель, который “решает”, куда течь маслу дальше – в гидроцилиндр или обратно в бачок;
• гидроцилиндр, который при попадании в него рабочей жидкости (то есть масла) передает давление рабочей жидкости на поршень, который в свою очередь через систему рычагов “помогает” водителю повернуть руль в нужную сторону.

Как только двигатель автомобиля заводится, насос ГУР, сопряженный приводным ремнем с валом двигателя, начинает перекачку масла внутри замкнутой системы – от бачка в распределитель и обратно в бачок.

Если руль в данный момент не поворачивается, то распределитель системы неактивен, и масло в системе просто циркулирует от бачка в распределитель и обратно в бачок.

Если же водитель совершает поворот руля, то распределитель реагирует на это событие и дает команду открыть доступ рабочей жидкости в гидроцилиндр. В свою очередь в гидроцилиндре создается давление, соответствующее силе поворота руля водителем, и через систему рычагов давление в гидроцилиндре передается на поворотные кулаки; колеса при этом поворачиваются не только благодаря усилию водителя, но и благодаря дополнительной силе, создаваемой давлением гидроцилиндра.

Что же произойдет, если насос ГУР Форд Фьюжен выйдет из строя? При заведенном двигателе в системе ГУР не будет циркулировать рабочая жидкость, а значит в системе не будет создаваться рабочее давление. То есть при повороте руля водителем сработает чувствительный распределитель, раскроются каналы для подачи масла в гидроцилиндр, однако само масло не будет подано в гидроцилиндр (из-за отсутствия давления в системе), а значит и никакого дополнительного давления на колеса также не будет. Словом, при сломанном насосе гидроусилителя водитель при повороте руля может полагаться только на собственные силы.

В данном случае владельцу Форд Фьюжен необходимо провести замену насоса ГУР, то есть обратиться за ремонтом Форд Фьюжен в специализированный автосервис. Насос гидроусилителя Форд Фьюжен расположен под двигателем и, как ранее отмечалось, сопряжен ремнем с одним из валов двигателя. Поэтому замена насоса ГУР в Форд Фьюжен производится на подъемнике (на эстакаде).

Возникает вопрос, а можно ли эксплуатировать Форд Фьюжен без замены сломанного насоса ГУР? В принципе можно, то есть автомобиль будет ехать. Однако при этом водитель должен иметь достаточно силы, чтобы провернуть руль. Кроме того, при длительной эксплуатации автомобиля с выключенной или неисправной системой ГУР быстро изнашивается рулевая рейка, что ведет в конечном итоге к необходимости замены или ремонта рулевой рейки Форд.

Обращаясь в сервис Форд в ВАО, Вы гарантировано получите качественную услугу по замене насоса ГУР Форд Фьюжен, а также мы предложим приобрести соответствующие именно Вашему автомобилю запчасти и расходные материалы, необходимые для проведения данной работы.

Автосервис “Форд ВАО”Качественный ремонт Форд от профессионалов

Часто встречающиеся неисправности

Большинство опытных водителей знает, что в процессе эксплуатации рулевая гидравлика практически не требует внимания от автовладельца. Поэтому перед тем как отремонтировать насос гидроусилителя руля, необходимо знать, что принято выделять два типа неисправностей:

• механический износ либо повреждения;
• гидравлические проблемы.

В первом случае виновниками являются большие зазоры, нарушающие герметичность, поломка насоса или выработка отдельных элементов

Во втором случае внимание переключается на свойства жидкости, потеря ее эксплуатационных характеристик, недостаточный уровень в системе

Во время эксплуатации автомобиля с поврежденным или неработающим гидроусилителем руля возможны различные проявления данной проблемы. Рассмотрим наиболее популярные из них и некоторые методы по устранению неисправностей.

Когда при вращении рулевого колеса в одну из сторон водитель вынужден прикладывать большие усилия, чем обычно, то это является причиной неисправности насоса. Для устранения потребуется заменить сальники или провести ремонт самого насоса.

Появление обратных толчков говорит о слабом натяге или износе ремня на приводе.

Дефект устраняется заменой ремня или усилением натяга.

Если в обе стороны туго крутится руль, то это часто является следствием низкого уровня жидкости либо недостаточным оборотам на холостом ходу, либо заниженном давлении насоса, либо наличию воздуха в системе. Также возможно ослабление ременной передачи. В некоторых случаях требуется провести чистку фильтра заправочного бачка.

Во время тугой работы руля в среднем положении, скорее всего причина кроется в механической неисправности рулевого управления. Также нужно проверить работоспособность насоса.

Появившийся характерный шум со стороны рулевой колонки может говорить о низком уровне жидкости в системе. Она может уходить через предохранительный клапан. Слабая работоспособность последнего замечается по слышимому свисту из подкапотного пространства при крайнем положении рулевого колеса. Нерабочий клапан можно менять отдельно от насоса или вместе с ним.

Когда во время движения ощущается явная вибрация, причина кроется в появившейся воздушной пробке. От нее нужно избавиться, а также устранить причину появления воздуха в гидравлике.

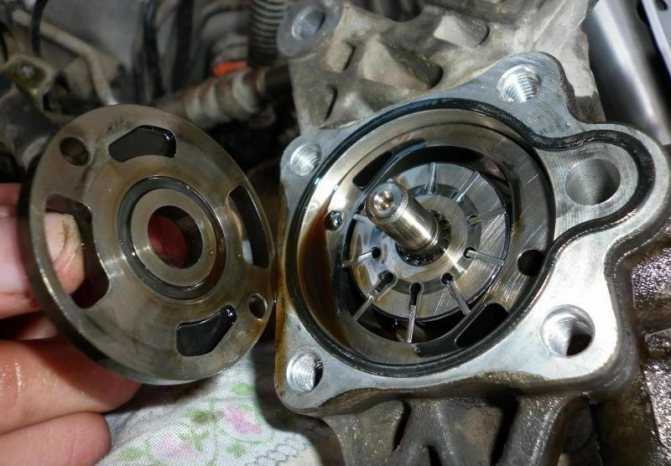

Как отремонтировать насос ГУР своими руками?

Автомобилисты знают, сколько нервов тратится, когда проявляются проблемы с гидроусилителем руля. Руль ведет себя странно и поворачивается гораздо сложнее на холостых или малых оборотах. Слышен свистящий звук, который издает подшипник насоса. Протекание рабочей жидкости на двигатель или на дорогу в месте расположения агрегата. Вращение рулевого вала сопровождается посторонними звуками.

Эти неудобства могут повлиять не только на нервное здоровье водителя, но и на безопасность езды. Что делать, если проявились симптомы неисправности насоса? Как провести замену этой детали ГУР? Можно ли и как провести ремонтные работы самостоятельно? Обо всём подробнее расскажем ниже.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Как долить

Сам процесс доливки прост – нужно открутить крышку расширительного бачка гидроусилителя и добавить столько жидкости, чтобы она находилась между отметками MIN и MAX.

Главной проблемой при доливке масла в ГУР является его выбор. Хорошо если замена еще не производилась, и в системе находится жидкость с завода производителя. В этом случае достаточно свериться с технической документацией, взять рекомендованное масло и долить до нужного количества.

Если вы не знаете, что залито в систему, рекомендуем сразу произвести замену , ведь вам в любом случае придется покупать канистру жидкости на доливку.

Чем свежее автомобиль, тем жёстче требования к эксплуатационным жидкостям. Гидроусилитель руля также очень чувствителен к марке залитого масла. Усилитель работает в сложных критериях, под огромным давлением в системе и часто при больших температурах. Не считая того, в конструкции гидроусилителя употребляется масса полимерных и резиновых деталей, которые могут разрушаться либо стремительно изнашиваться, если масло подобрано некорректно. Потому принципиально знать какое масло заливать в ГУР Форд Фокус 2, можно ли соединять различные марки и что по этому поводу задумывается Форд Motor Company.

Как и неважно какая другая эксплуатационная жидкость, масло для гидроусилителя делается или на минеральной, или на синтетической, или на полусинтетической базе. Что льют в гидроусилитель с сборочного потока, находится в зависимости от завода, на котором выполнялась сборка автомобиля

Цвет воды в данном случае будет основным маячком по выбору масла для долива и смены, но никак не производитель воды

Компания установила последующие соответствия для всех производителей воды:

Цвет воды в данном случае будет основным маячком по выбору масла для долива и смены, но никак не производитель воды. Компания установила последующие соответствия для всех производителей воды:

для воды красноватого цвета —

WSA-M2C-195-A ;

Не считая этих жидкостей встречается ещё и жёлтая. Обычно, её заливают либо заливали на заводе во Всеволожске. На Фокусах кельнской сборки залита красноватая жидкость, а на автомобилях, собранных в Испании — зелёная. Вот такая путаница.

Жидкость для ГУР служит длительно, около двух-трёх лет, но после чего теряет свои характеристики и просит смены. Исключением может быть только повреждение насоса либо гидросистемы усилителя. Тогда будем поменять по факту ремонта, а для смены подбираем ту жидкость, которую рекомендовал определенный завод, на котором собирался наш определенный Форд Фокус 2.

Читайте так же

Проверить масло ГУР можно при помощи шприца, откачивая её из расширительного бачка.

Если мы не знаем, какая жидкость залита в расширительный бачок, берём шприц, откачиваем пару капель и наносим их на белоснежную салфетку и устанавливаем цвет.

При всем этом очень принципиально держать в голове, что зелёные масла не смешиваются с красноватыми и жёлтыми, их доливать нельзя.

Красноватые и жёлтые можно соединять меж собой, но лучше установить состав воды, так как посреди бардовых встречаются как синтетика, так и минералка. Сейчас по брендам.

Самое драгоценное зелёное масло для ГУР — фордовское (номер по каталогам 1781003). За него требуют в границах 1000-1200 рублей за литр. Зелёное масло от Febi марки G 002-000 c номером 06162 стоит в границах 360 рублей. Есть зелёный аналог от Swag с номером по каталогу 99-90-61-62. Стоит около 400 рублей.

Читайте так же

Красноватая жидкость Форд Europe с номером 1776431 оценивается в 2 200 рублей в среднем. Её аналогов больше и цены на их помягче. Например, южноамериканская фордовская жидкость для ГУР Mercon LV XT-10-QLVC стоит 550 до 800 рублей зависимо от алчности торговца. Маркировано как трансмиссионное. Масло от Liqui Moly линейки Zentralhydraulik-Oil — синтетическая жидкость и она имеет допуски от Форда WSS-M2C204-A. Стоимость — 1200 рублей за литр. Похожие свойства у воды Liqui Moly ATF 1100.

В принципе, в ГУР второго Фокуса льём всякую жидкость того же цвета, как была с завода, но наличие фордовского допуска инспектировать непременно. Успешного выбора и светлых дорог! Форд Фокус Фан Замена датчика скорости Форд Фокус своими рукамиВидео «Машина дергается при разгоне», «Форд Фокус дергается при разгоне», «На малых оборотах машина дергается», «Дергается Форд Фокус 2» — вот так усердно я шерстил веб, пытаясь найти причину того, что мой форд фокус дергается при мельч…
