Ремонт сальника гура на нексии

При износе сальника ГУРа на нексии начинает подтекать в ногах водителя, в районе педального узла.

Автор AlexServ Метки: ремонт нексии, ремонт сальника ГУРа на нексии, подтекает в районе педалей на нексии, ремонт daewoo nexia

сальники все разные я снял на своей замерил диаметр наружний и внутренний поехал в магаз где подшипники продают и там мне подобрали сальник уже год проблем нет и все удовольствие стоило 150 руб ну и пару часов работы.

На 16 клапанную подойдет? Давно стоит? нет с ним проблем?

Меня тоже интересует этот вопрос

Тоже менял сальник, точнее в сервис дал, после замены тоже какой-то глухой звук трения металла о метал появился, и звук только на определенном угле поворота рулевого колеса, тоже подшипник?

пыльник можно наверное поменять, то только со снятием рейки, или частичным разбором. Масло декстрон 2 или 3 (я 3 лил). вчера нашел не дорогой аналог нашего сальника, если подойдет, отпишу его номер.

Я отдельно сальник брал в спецмагазине для Нексий (там только аналоги, причем хорошего качества) – 140 руб. Номера не знаю, на нем написано не было. Были только надписи “High temp” и “Korea”. Хочу спросить пользователей, которые меняли сальник ГУРа: из ремкомплекта такой же сальник или с каким то номером идет? Мой был узкий, видно, что резина хорошего качества. Часа за 1,5 поменял, благо все инструменты есть. Зато сальник минут 15 выковыривал.

Воскресенье, вечером, поехал в гараж менять сальник.Сальник приобрёл corteco19018211B цена что-то около 140 рублей.Пользовался инструкцией нексия-фак, но некоторые моменты были не ясны, до того как не начал процесс разборки. Их я и отображу в этой записи. Если вы будете делать это впервые, то ни на какие 30-50 минут не стоит расчитывать:-) я потратил два с лишним часа.

Согласно инструкции сначала демонтируем пластик, освобождая рулевую колонку, потом откручиваем два болта на 12, за рулевыми переключателями.

Ищем третий болт на 12, как многие пишут — «ниже по рулевой колонке» …отодвинул сиденье назад до упора, постелил куртку, залез под панель…нашёл… Открутить его снизу, нереально, по крайней мере моим инструментом. Выход простой — снимаем комбинацию приборов.

Открутили, колонкатповиснет на резиновом демпфере, кот. находится внизу вала.Не забываем отключить клеммы подрулевых переключателей, сигнала, КГ замка зажигания, и ещё какой-то белой клеммы.Опять лезем под панель, откручиваем рулевую колонку от вала рейки.

Открутив, вынимаем руль и рулевую колонку. Убираем в сторону, можно почистить.

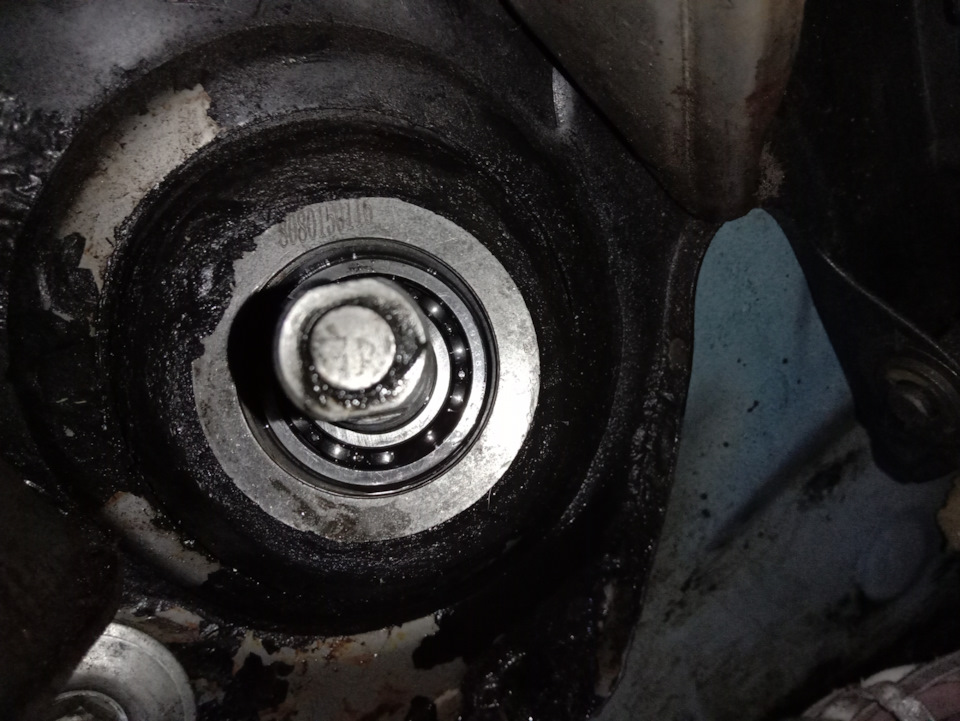

Вынимаем шайбу, видим сальник. Как извлечь его из посадки? Саморезы закрутитть не получилось. Лучший способ из опробованых — ножом.

Советую заранее приготовить половину отрезанной бутылки род сбор жидкости гура. Чтобы все стекло в бутылку я воткнул керн в поролон, по керну все стекло в бутылку.Берём заранее купленный сальник, начинаем его усаживать. Удобнее это делать головкой, постукивая через неё молотком. В моём случае — голова на 24.Усаживаем ровно, без перекосов.

Ставим шайбу, стопорное кольцо, собтраем все в обратном порядке.

Из важного: перед началом работ — снять клемму с аккума, если клемма с приборов падает на массу — горят предохранители.Внимательно проверить правильность подключения клемм приборки, их можно кверху ногами поставить. Заливаем декстрон, у меня вошло 350 грамм, крутим руль от упора до упора, проверяем затяжку всех болтов, одеваем пластик — едем кататься:-)

Заливаем декстрон, у меня вошло 350 грамм, крутим руль от упора до упора, проверяем затяжку всех болтов, одеваем пластик — едем кататься:-)

Как снять панель ауди 80 б4
Замена заднего бампера дэу джентра
Замена стрелок приборной панели ваз 2106
Установка гбо мир газа
Подключение эур приора на классику

Полезные советы от автолюбителей

Новая рулевая рейка Нексия с ГУР имеет приличную цену, поэтому автолюбители рекомендуют придерживаться некоторых советов, чтобы избежать поломки механизма.

Полезные советы:

Следите за состоянием пыльников и сальников. Их повреждение является первым шагом к поломке всего механизма.
Выкручивая руль в крайнее положение, не оставляете его так на более чем 5 секунд. Не давайте двигателю высокие обороты при полном выкручивании руля. Это приводит к износу ГУР, рулевого редуктора и т.д.
Стоит отказаться от зимнего «дрифта», если вы не хотите постоянно ездить в автомастерскую.
В мастерской старайтесь контролировать весь процесс разборки-сборки механизма. Механики часто забывают зажимать какие-либо гайки. К тому же, нужно следить, чтобы работа выполнялась чистыми руками, так как в систему может попасть грязь, которая приведет к проблемам уже через несколько дней после ремонта.

Если придерживаться этих советов, то максимально долгая работа механизма без ремонта будет обеспечена.

Тяга рулевая, с гидроусилителем, FENOX, SP40020

Пыльник рулевой рейки с ГУРом DAEWOO Nexia 520540

Ремкомплект рулевой рейки с ГУР DAEWOO Espero 1991-1999.

Тяга рулевая, поперечная с наконечником левая без гидро.

Рулевая рейка без ГУР DAEWOO ESPERO 91-99, DAEWOO LANOS.

GENERAL MOTORS 07834425 втулка рейки рулевой nexia, lan.

Ремкомплект рулевой рейки ВАЗ 2112 самара VSK-00035190

Рулевая рейка без ГУР DAEWOO ESPERO 91-99, DAEWOO LANOS.

Тяга рулевая, поперечная с наконечником правая без гидр.

Комплект пыльника рейки рулевой daewoo kalos 02 Lemfoer.

Рулевая рейка с ГУР DAEWOO Espero 1991-1999,DAEWOO Lano.

Тяга рулевая, с наконечником правая с гидроусилителем.

Рулевая рейка 2wd outlander mbl96135656

Насос ГУР DAEWOO LANOS 1997-, NEXIA 1995-1997 MSG DA005

Ctr Тяга рулевая левая DAEWOO Espero, Lanos, Nexia crkd.

Ремкомплект ГУР МАЗ (мех.рулевой, распред., г/цилиндр).

GENERAL MOTORS сальник вала рулевой рейки nexia, espero

Рейка рулевая daewoo nexia/espero/lanos 95- с гур Reika.

NBN бинокль рейки рулевой nexia

NBN 0822 бинокль рейки рулевой nexia

Наконечник рулевой тяги gm nexia/lanos лев. AMD арт. AM.

Рем.к-т рулевой рейки/93740599/kos-82801 Kos KOS82801 C.

Комплект пыльника рейки рулевой daewoo matiz 98 Lemfoer.

Ремкомплект рулевой рейки Хундай Грейс/Портер

GENERAL MOTORS втулка рейки рулевой nexia, lanos gm

Ремкомплект рулевой рейки daewoo matiz /chevrolet spark.

Ремкомплект ГУР Т-40 (гидроусилитель руля) с прокладкой

Рейка рулевая DAEWOO LANOS/OPEL ASTRA/VECTRA 1.4-2.0 89.

GENERAL MOTORS 07834425 втулка рейки рулевой nexia, lan.

MSG DA103 рулевая рейка без гур новая daewoo tico kly3.

Наконечник рулевой тяги gm nexia/lanos прав. AMD арт. A.

Ключ тяги рулевой рейки АвтоDело 41519 эксцентриковый 3.

NSP NSP0193741073 пыльник рейки рулевой matiz без гур

Пыльник рулевой рейки (к-т) DAEWOO/OPEL NEXIA/ESPERO/KA.

NSP пыльник рейки рулевой matiz без гур

Gm Наконечник рулевой тяги правый DAEWOO Nexia 96275019

Ремкомплект сальников рейки рулевой General Motors 9374.

Ремкомплект ГУРа (гидроусилителя руля) ПЭА-1.0

452-3408150-Шланг гидроусилителя руля нагнетательный н/.

Ремкомплект рулевой рейки boxer EMMETEC арт. FI9005KIT

Ремкомплект рулевой рейки ВАЗ 2108-09 с подшипником

Тяга рулевой рейки 2112 (комплект) (2 шт.) LECAR

CRKD6 CTR Тяга рулевая gm espero/nexia/lanos 95- прав.

Пыльник рулевой рейки (к-т) daewoo/opel nexia/espero/ka.

4320-3405010 – Гидроусилитель руля в сборе (к)

Рейка рулевая RENAULT Logan/Рено Логан (с гур) Franceca.

Варианты решения проблемы

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке

Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок

После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Установка сигнализации призрак нижний новгород
Почему нет звука в антирадаре
Как снять сирену сигнализации вольво хс90
Не работает стеклоподъемник додж стратус
Не горит задний ход ланос

Профилактика неисправностей

Чтобы продлить срок службы рулевой рейки, придерживайтесь следующих правил:

используйте автомобиль только на хороших дорогах;
поддерживайте в шинах оптимальное давление;
хотя бы раз в квартал, а лучше раз в месяц, проводите диагностику подвески и рулевой системы автомобиля, это позволит вовремя выявить проблему и обойтись ремонтом с заменой минимального количества деталей;
не затягивайте с ремонтом и заменой поврежденных компонентов, если упустить время, то восстановление механизма обойдется заметно дороже.

Эти нехитрые правила не только продлят срок службы рулевого управления, но и снизят затраты на его ремонт и замену отдельных деталей.

Подкачивайте колеса, если давление в них ниже нормы

Регулировка рулевой рейки

Если люфт не сильный, то, возможно, ремонт рейки на вашем Дэу Нексия и не понадобится. Устранить люфт можно первой подтяжкой редуктора.

Но стоит отметить, что люфт не обязательно должен бесследно исчезнуть. Дело в том, что без вскрытия мы не можем узнать степень износа шестерен, зубьев торсиона и т.д.

Знаете ли вы? Первый патент на ГУР был выдан в Великобритании в 1902 году. Его законным владельцем стал Фредерик Ланчестер.

И все-таки стоит подтянуть рейку (понадобится помощь товарища), а если подтяжка не даст желаемого результата, тогда стоит обратиться в автосервис.

Для проведения данной манипуляции вы должны придерживаться такого плана:

Основная задача – подтяжка регулировочного винта, который находится в торцовой крышке рулевого механизма.
Для проведения данной манипуляции вам понадобится гаражная яма, а если ее нет, тогда воспользуйтесь домкратом.
Перед тем, как привести в действие домкрат, колеса машины нужно выставить в прямом положении.
Люфт рулевого колеса можно замерить при помощи люфтомера. Показатель не должен превышать 10° (так гласит ГОСТ).
Подтяжку нужно производить не спеша. Немного прокрутив, нужно проверить, не пропал ли люфт на рулевом колесе.
Проверьте машину в динамике, если на скорости почувствуете тяжесть на поворотах, то потребуется ослабление регулировочного винта.

Если люфт и стук исчезли, на скорости руль автомобиля не вибрирует, а при поворотах не приходится прикладывать усилий, то проблема считается решенной. В противном случае нужно обращаться в автомастерскую.

Из чего состоит рулевая рейка на Daewoo Nexia: особенности конструкции

Каждый владелец автомобиля Daewoo Nexia должен знать, как устроена конструкция рулевой рейки

Важно!В СССР ГУР впервые применили в 1950 году для самосвала МАЗ-525

Рейка состоит из таких деталей:

Корпус (картер) – основная часть. К ней крепятся все остальные части; изготовляется из дюралюминия.
Вал рулевой рейки – изготавливается из специально закаленной стали, сверху цементируется. Состоит из штока гидроцилиндра и зубчатой нарезки. Основная задача–распределять усилие на колеса.
Распределитель – предназначен для правильного распределения усилий на колеса при поворотах. Основной задачей распределителя является подача гидравлической жидкости в определенный паз гидроцилиндра.
Опорные втулки – выполняют функцию удерживания рулевой рейки от смещения в сторону. При перемещении вала по сторонам выполняют функцию скользящих подшипников.
Поршни – устанавливаются на валу и выполняют функцию передачи усилия, которое создается гидравлической жидкостью, на рулевой вал. На поршни ставятся уплотнительные кольца, которые не позволяют гидравлической жидкости сделать разбалансировку.
Подшипники – предназначены для того, чтобы в корпусе рулевой рейки узлы могли свободно вращаться.
Сальники – универсальные уплотнители, расположены во всех частях рулевой рейки. Не позволяют гидравлической жидкости вытекать из полости гидроцилиндра.
Тефлоновые и резиновые кольца – используются для герметизации на стыках соединений деталей.
Прижимной механизм – предназначен для плотного прижатия пары рейка-червяк друг к другу. Не позволяет валу сместиться в осевом направлении.
Гидравлические болты, стопорные кольца, пружины – выполняют функции крепления трубопроводов рейки, фиксации опорных втулок и сухаря прижимного механизма.

Насос ГУР напрямую связан с двигателем и приводится в работу посредством переключения передач. Насос под высоким давлением впускает гидравлическую жидкость в распределитель. Распределитель является частью механизма картера (корпуса). В стационарном режиме автомобиля на рулевую рейку Нексия не действуют никакие силы, при этом каналы распределителя перекрыты, масло остается в резервуаре. Если автомобиль привести в движение и входить в повороты, то есть, крутить руль, появляется сопротивление со стороны колес. При этом начинает закручиваться торсион, который является частью распределителя.

В это время из распределителя в рулевую рейку подается гидравлическая жидкость. Затем масло попадает в нужную сторону и давит на рейку.

Важно! Каждые 50-60 тыс. км пробега нужно менять гидравлическую жидкость в системе рулевого редуктора

Этот механизм практически всегда находится в динамическом состоянии, поэтому необходимо регулярно следить за состоянием сальников, втулок, подшипников и т.д. Для этого не нужно разбирать половину автомобиля, достаточно проверять, не течет ли масло спереди машины.

Инструменты для замены

Существует два способа замены сальника рулевой рейки:

без снятия рулевого механизма;
со снятием агрегата.

Для ремонта без снятия вам понадобится обычный набор инструментов, который можно купить в ближайшем супермаркете или автомагазине. В его состав входят:

рожковые и торцевые ключи;
трещотка;
головки;
удлинитель и карданчик;
отвертки;
пассатижи.

Такой набор содержит большинство необходимого инструмента

Если автомобиль старый, то грани болтов или гаек могут быть слизаны, поэтому вне зависимости от способа, то есть со снятием агрегата, или на месте, вам придется использовать головки. Если гайки прикипели, не старайтесь их сразу же сорвать, используйте жидкие препараты, например, WD-40. Кроме того, вам потребуются:

спецключ для регулировки прижимной гайки;
щипцы для снятия стопорных колец;
крючок из стальной проволоки;
шприц, чтобы удалять жидкость из бачка ГУР;
домкрат;
страховочные подставки;
противооткатные башмаки.

Если же вы решили провести замену правильно, то есть со снятием агрегата, вам потребуется съемник пальцев рулевых наконечников и спецключ для откручивания тяг. Большинство инструментов можно купить в ближайшем автомагазине, но, спецключи обходятся недешево, поэтому часть владельцев автомобилей изготавливает их самостоятельно. Более подробно о необходимом для замены сальника рулевой рейки инструменте читайте тут (оборудование для ремонта рулевых реек).

Помните, на праворуких и леворуких машинах функции правого и левого сальников отличаются, ведь меняется место расположения зубчатого вала.

Основные причины износа и поломки реек

Основной причиной износа рулевых реек в нашей стране стоит считать некачественные дороги. Срок службы вашего редуктора прямо пропорционально зависит от качества дорог. Если перед ямами не притормаживать или не объезжать их, со временем вы почувствуете характерный стук передней оси, который станет первым сигналом неисправности.

Знаете ли вы? Рулевое колесо впервые появилось во Франции в 1894 году.

Еще одним из вариантов поломки редуктора принято считать зимний «дрифт». Когда колеса вывернуты и при этом не совершают оборотов, они выдают колоссальную нагрузку на картер и вал. При этом есть риск повреждения сальников и пыльников, в итоге внутрь системы начинает попадать грязь, которая со временем и разрушает весь механизм. Также стоит помнить, что нужно регулярно сменять гидравлическую жидкость в системе. По статистике самые частые ремонты рулевой Дэу Нексия происходят из-за износа ползуна, уплотнителей и штока. Часто поломка происходит из-за стука в подшипниках, которые испытывают регулярные удары. Дисбаланс подшипников нарушает правильность функционирования редуктора.

Замена сальника ГУР, который течет в салон. (как это было)

Менял сегодня этот сальник. Ремкомплект ГУР с номером 93740599 купил в экзисте — около 700р. Все делается по технологии из первого поста. Как делал я. 1. Снял пластмассовые кожухи рулевой колонки. Их два. Верхний на 2-х шурупах, нижний на 4х. Чтобы удобнее открутить два шурупа за рулём удобно его повернуть сначала в одну, потом в другую сторону. 2. Разъемы не отсоединял, клемму аккума тоже. 3. Открутил болт и гайку на 12, которые хомутом притягивают рулевую вверх. 4. Стал откручивать третий болт, который скрывается под приборкой — невероятно неудобно. И нашел я его не сразу. Вобщем, он заныкан под нижним кожухом рулевой и смотрит резбой в сторону водителя — надо нащупать пальцами, потом откручивать вслепую. Болт на 12. Стронул гнутым накидным ключом, потом просунул в эту нишу ладонь и понемногу крутил коротким торцевым ключом

ВАЖНО! Края ниши, где спрятан этот долбаный болт, очень острые! Осторожнее, с разрезанными пальцами ремонт будет продолжать неудобно. 5

Открутил болт на 12, фиксирующий вилку рулевого вала около злополучного сальника. Стронул рулевой вал в сторону салона, немного помогая ему монтажкой. Все, рулевая колонка свободна. Аккуратно прислонил ее на сиденье. 6. Теперь надо снять стопорное кольцо. Отверстия в ушках чуть больше миллиметра, снимать его тоже сложно. Понял, что зря не купил круглогубчики. Снял его поддев ушко шилом и вставив в образовавшийся зазор нож. Но это сложно, лучше купить круглогубцы — пригодятся в хозяйстве. 7. Снял шайбу, слегка поддев ее ножом. 8. Забил в сальник саморез и выташил его плоскогубцами. Чтобы масло не хлынуло в салон лучше не открывать крышку бачка и заранее подложить тряпку. 9. Используя старый сальник как оправку, забил новый. Поставил шайбу и стопорное кольцо. Без круглогубцев неудобно шо пипец. 10. Посадил на вал вилку, привинтил рулевую и поставил кожухи. 11. Сменил жидкость ГУР так: 11.1. Ослабил крепление бачка и приподнял его. 11.2. Не открывая его крышку(. ), снял толстый шланг — жидкость из бачка почти не течет. Подставил под бачок емкость для слива и отвинтил крышку. Старая жижа слилась, груша не понадобилась. 11.3. Снял бачок. Вытер, убрал в сторону. 11.4. На тонкий шланг одел бутылку и, подогнув шланг, сунул ее вниз. Толстый шланг можно никуда не заправлять — из него ничего не потечет. Ну или совсем чуть-чуть 11.5. Завел тарантас и до упора вывернул руль сначала в одну, потом в другую сторону. Все, жижка слита. Заглушил тарантас. 11.6. Одел бачок, до краев залил ATF 2. 11.7. Завел машину, повернул руль сначала в одну, потом в другую сторону. Заглушил. Жидкость ушла вся. Долил, повторил процедуру. При прокачке ГУР гудит — это нормально. Около получаса подождал, пока в бачке сойдет пена, тем временем собрал инструмены, вытер потеки масла в салоне и кровь от порезаных рук 11.8. Еще раз завел машину и повертел баранку. Гидрач стих. 12. Бухаем! Ну или катаемся

Есть вопрос мож кто подскажет ! Течи нет, жидкость вся не вытекла, но стало тяжелее крутить рул.Или это норма новый сальник?

Снял рулевую колонку:

А вот собственно и виновник: Мне показалось, что на сальнике есть какой-то износ.

В сервисе за ремонт 2500 выставили. Сам сделал часа за 2 — очень туда не удобно подлазить.

Как проходит ремонт рулевой рейки на Дэу Нексия

Замена рулевой рейки Нексия может потребоваться лишь после полного осмотра механизма профессионалами. В лучшем случае может потребоваться лишь ремонт или замена отдельных частей механизма.

Важно! Используя ГУР при высоких скоростях нужны минимальные усилия для поворота руля, а при малых скоростях усилий требуется больше. Ремонт рулевой рейки в мастерской происходит таким образом:

Ремонт рулевой рейки в мастерской происходит таким образом:

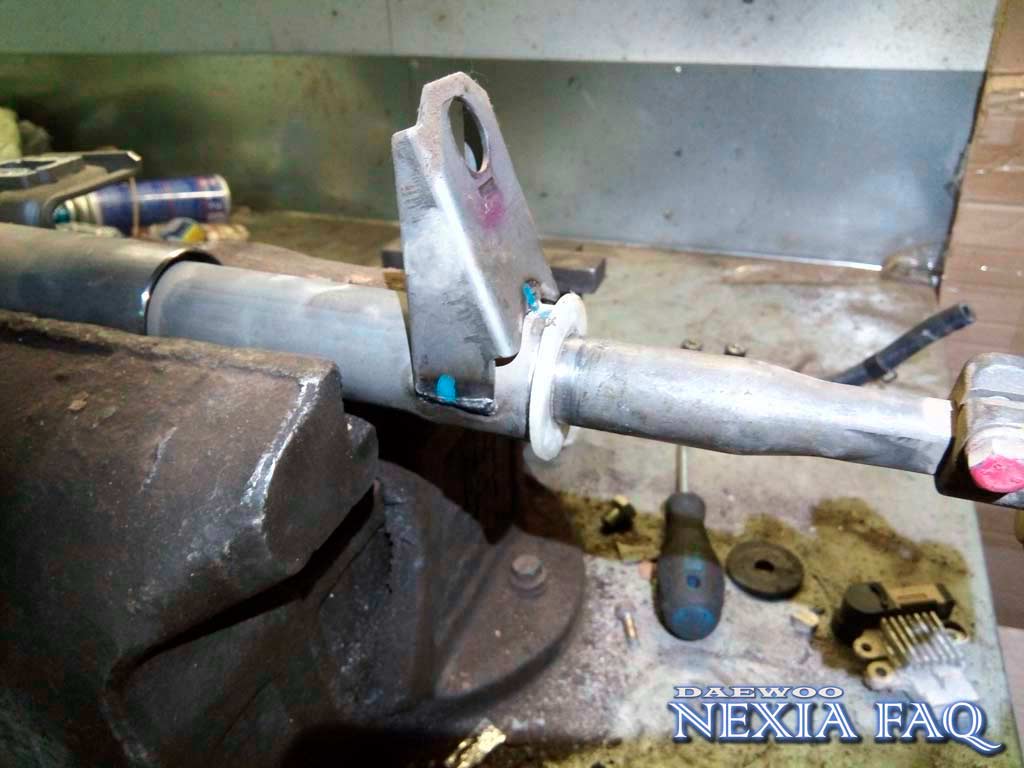

Для начала весь механизм хорошенько зажимают в тисках.
Далее снимают пыльники и сдергивают жгуты с рулевых тяг, потом сливают жидкость, которая скопилась в системе.
С помощью ключа выкручивают и снимают шарниры тяг.
Потом откручивают гайку, которая прижимает шток; извлекают пружину и сам шток.
С распределителя аккуратно снимают стопорное кольцо.
Потом выкручивают гайку золотника, затем снимают тыльную опору.
Сдвигают и вынимают из корпуса распределитель, затем достают шток.
Из тыльника извлекают сальник. Для изъятия левого сальника из штока используют специальный съемник.
После того, как механизма разобрали, все детали тщательно очищаются от пыли, грязи и т.д. А далее все обезжиривается.
Когда все подготовлено к обратной установке, начинают смазывать гребенку штока.
Потом шток вместе с сальником возвращают в картер.
Далее смазывают зубья червяка и устанавливают в корпус рулевого редуктора. Используя оправку, устанавливают заранее смазанный подшипник червяка. А потом все фиксируют стопорным кольцом.
Далее заполняют смазкой углубление штока и устанавливают прижим штока. Затем ставят пружину и гайку прижима штока.
Потом прикручивают гайку золотника. Затем пробку золотника заполняют смазкой и также возвращают на место.
В тыльник устанавливают новую центрирующую втулку и надевают уплотнительное кольцо.
Используя оправку, прессуют сальник в тыльник.
Подготовленную рулевую опору устанавливают на рулевую рейку и прикручивают.
После сборки весь механизм проверяют на стенде на работоспособность и отсутствие течи.

Знаете ли вы? Телескопическая регулировка руля впервые появилась на автомобилях марки Форд в 1955 году.

Все вышеперечисленные этапы по замене рейки Нексия стоит проводить только при наличии опыта и специального оборудования. В противном случае лучше обратиться в мастерскую.

Где расположен сальник

В рулевой рейке установлено немало уплотнителей, но не все из них являются сальниками, то есть деталями, разделяющими жидкую/воздушную среду с одинаковым давлением:

Уплотнители на краях гидравлического цилиндра, хоть и выполняют сходную функцию, являются правой или левой манжетами, удерживающими огромное давление ATF.
Уплотнители, стоящие по краям корпуса, являются центральным или правым и левым пыльниками, ведь количества смазки недостаточно для образования жидкой или даже вязкой среды.

Под определение сальника подпадают только уплотнители редуктора и гидрораспределителя, ведь редуктор механизма полностью заполнен консистентной смазкой, а участки с высоким давлением АТФ в золотнике отделены тефлоновыми кольцами.

Когда протекает верхний сальник, то на поверхности корпуса видны следы гидравлической жидкости. Если же потек нижний сальник распределителя, то редукторная смазка с металлической пылью попадает в подшипник убивая его.

На устройствах без гидроусилителя (ГУР) верхний сальник закрывает полость редуктора, предотвращая потерю смазки и попадание внутрь подкапотной грязи или дорожной пыли. Поэтому замена любого сальника рейки подразумевает частичную разборку агрегата.

Протечка правого или левого сальников (манжет) приводит к потере гидравлического масла, а также появлению под рулевым устройством потеков АТФ.

Места установки уплотнителей

Причины возникновения протечек

Существует несколько распространенных причин, из-за которых течет рулевая рейка:

Главная – езда с порванными резиновыми чехлами. Сквозь дырки внутрь проникает влага и попадает на вал, вызывая коррозию. Ржавая поверхность становится шершавой и начинает тереть кромку сальника. Малейшего зазора достаточно, чтобы масло под давлением вырвалось наружу.
Несоблюдение правил обращения с гидроусилителем. Долгое удержание руля в крайнем положении ведет к росту давления внутри камер и продавливанию сальников. Если водитель постоянно повторяет ошибку, неизбежно появятся потеки масла из рейки.
Долив неподходящей гидравлической жидкости либо другого состава, разрушающего резину сальников.
Длительная эксплуатация без замены жидкости, накапливающей мусор и мелкую стружку. В этом случае сальник подтекает вследствие абразивного истирания.
Критический износ шарнирных соединений рулевых наконечников с валом. Из-за болтающейся тяги под пыльник проникает воздух и влага, вызывающая коррозию. Дальше процесс протекает по сценарию, описанному в первом пункте.

Ремонт рулевой рейки возможен, причем стоимость мероприятия зависит от степени износа. В некоторых особо запущенных ситуациях агрегат восстановлению не подлежит.

Какую функцию выполняет сальник рулевой рейки

Внутри рулевой рейки существуют полости, заполненные смазкой или гидравлической жидкостью (АТФ, ATF), через которые проходят различные детали, например, ведущий вал или зубчатый шток. При этом ведущий или зубчатый вал, который иногда называют «червяком» по аналогии с колоночным рулевым механизмом, вращается, а шток перемещается влево вправо.

Поэтому на краю полости ставят деталь, которая не мешает этим движениям, но при этом надежно отделяет механизм от внешнего пространства. Такой деталью является сальник, который не мешает свободному движению вала или штока, но при этом надежно отделяет внутреннее пространство от внешнего, препятствуя вытеканию смазочных веществ.

Внутреннее устройство сальника

Как подобрать запчасть на замену

В любом крупном магазине запчастей есть доступ к онлайн или офлайн каталогу деталей для любых моделей популярных автомобилей. Найти там требуемую модель транспортного средства можно как вручную, выбирая из списка моделей и модификаций, так и через поиск по WIN-коду. После обнаружения вашего автомобиля переходите в категорию «рулевое управление», затем «рулевая рейка». Там вы найдете схемы с конструкцией этого агрегата, а также списком комплектующих с их артикулами (каталожными номерами).

Если в магазине нет оригинальных расходных материалов, то можно взять аналоги от других производителей, но с тем же артикулом.

Помните: если запчасть соответствует по артикулу указанной в оригинальном каталоге, то она подходит для рулевой рейки вашего автомобиля вне зависимости от того, какой производитель ее сделал. Ведь артикул подразумевает строгое соответствие наружного и внутреннего размеров, а также конструкции уплотнения.

Тем не менее, мы рекомендуем брать сальник только от известных производителей. Замена обойдется дороже, но деталь прослужит в несколько раз дольше.

Размер сальника должен соответствовать валу или штоку

Помните: правый или левый манжет работают под высоким давлением, поэтому поставить такой сальник от другой машины на место верхнего можно, но вот верхний или нижний ставить на место правого или левого нельзя, потому что он не рассчитан на высокое давление.

Если вы решили обратиться для замены сальников в автосервис, то пусть детали для замены подбирает мастер, который будет ремонтировать автомобиль, тогда он будет полностью отвечать за результат.

Диагностика неисправности

Диагностику рейки Нексия нужно проводить в три этапа:

Первичный осмотр работоспособности механизма на автомобиле.
Диагностика после снятия механизма, проверка люфта, целостности сальников, втулок и подшипников.
Детальный осмотр всех комплектующих рулевого редуктора.

На первом этапе мы должны убедиться, какой именно механизм дал сбой. Нет ли поломки во вспомогательных механизмах. Нужно проверить целостность системы и наличие гидравлической жидкости. Также проверяем люфты на втулках.

Важно! Зимой перед началом езды нужно несколько раз покрутить рулем в разные стороны, так уменьшается риск поломки рулевого механизма. На втором этапе весь механизм нужно зажать в тиски

Далее проверить выработку по зубьям в червячной паре. Обязательно стоит убедиться, что на яблоках рулевых тяг не появилась ржавчина. Все это делается для того, чтобы понять, нужна ли полная замена рейки или только часть ее механизма

На втором этапе весь механизм нужно зажать в тиски. Далее проверить выработку по зубьям в червячной паре. Обязательно стоит убедиться, что на яблоках рулевых тяг не появилась ржавчина. Все это делается для того, чтобы понять, нужна ли полная замена рейки или только часть ее механизма.

На третьем этапе каждый элемент механизма проверяется отдельно. После детальной проверки делается заключение о возможных неисправностях в механизме.
