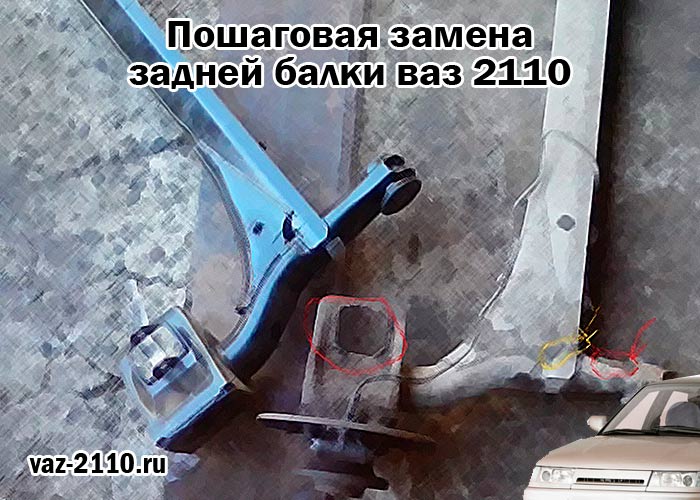

Замена задней балки ваз 2110 фото инструкция как поменять заднюю балку ваз 2110

Признаки, указывающие на необходимость проверки сайлентблоков ВАЗ 2110

Контроль за техническим транспортным средством необходим, не стоит упускать из виду изменения в поведении машины на дороге, лучше лишний раз остановиться на обочине, заехать на станцию технического обслуживания и узнать, как проверить сайлентблоки на ВАЗ 2110, и они ли провоцируют появившиеся неисправности. Как узнать, что детали изнашиваются и теряют возложенный на них функционал.

Появляются скрипы, постукивания в области задних колес. Лишние звуки появляются в том случае, если уже далеко не новые сайлентблоки плохо прокручиваются в своем посадочном месте и начинают постепенно разрушаться. Оказывается, что сайлентблоки не способны двигаться одновременно с колесами, замедляют скорость своего вращения, а это и провоцирует терние и неприятный шум. Внешне при визуальном осмотре сайлентблок покрыт трещинами. А далее ситуация прогнозируемая – он вскоре вообще может распасться. А как слуховой признак повреждения резиновой детали – очень звонкий стук и скрип. Его услышит любой человек, конечно же, если он не имеет проблем со слухом. Машина при движении часто входит в занос. Задняя часть машины нестабильно и непредсказуемо входит в повороты, а автомобилем просто трудно управлять. После пары-тройки экстремальных заездов водитель задумается, а как проверить сайлентблоки задней балки ВАЗ 2110, быть может, они требуют замены. Заметный быстрый износ задних шин

Обратив внимание, что задние колеса «лысеют» быстрее, чем пара передних колес, постарайтесь определить причины. Одна из них – сайлентблоки пришли в негодность, и нарушается правильный угол расстановки колес, этим и провоцируется стремительный износ резины

А в гаражных условиях или на смотровой яме можно решить, как проверить сайлентблоки на ВАЗ 2110, видео предварительно посмотрев, и приступить к ремонту.

А в гаражных условиях или на смотровой яме можно решить, как проверить сайлентблоки на ВАЗ 2110, видео предварительно посмотрев, и приступить к ремонту.

Сайлентблок ВАЗ 2110

Таким образом, распознать повреждения сайлентблока на ВАЗ 2110 при визуальном осмотре и слуховом наблюдении несложно. Главное, не допустить ошибку при диагностике, не спешить приписывать «диагноз» машине, он должен быть подтвержден несколькими факторами.

Замена шарниров нижнего рычага

Когда закончите с верхним, можно приступать к нижнему. У него крепление выполнено несколько иначе. И замена сайлентблоков ВАЗ-2106 производится без снятия рычага подвески. Достаточно только выкрутить гайку, которую, кстати, нужно заменить новой во время сборки. И снять шайбу. Вот и все, теперь при помощи полого болта съемника выпрессовываете шарнир. Второй извлекается по такой же точно технологии.

Установка новых шарниров производится путем запрессовки. Для этого наживляется сайлентблок в отверстие от руки. Затем, используя подставку, аккуратно наносите удары молотком. Не нужно со всей силы бить, достаточно резкого, но слабого удара. Но это если нет съемника, а если же он есть, то задача упрощается во много раз – ставите его на шарнир и медленно, избегая перекосов, вкручиваете болт. После запрессовки проверьте, чтобы не образовалось зазора. По окончании вкручиваете новую гайку, не забыв про шайбу. Вот и все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.

Сайлентблок – важная деталь подвески, которая обеспечивает подвижность элементов относительно друг друга, а также избавляет от трения металлические детали. Если , его необходимо менять. На всех моделях “классики” ВАЗ (2101, 2102, 2103, 2104, 2105, 2106 и 2107) сайлентблоки передних рячагов меняются одинаково. Порядок действий при замене сайлентблока верхнего рычага ВАЗ таков:1. Поддомкратить автомобиль, снять переднее колесо.2. Открутить гайку на оси верхнего рычага (нужен ключ на 24).

3. Тем же ключом на 24 открутить гайку на верхней шаровой опоре, после чего с помощью съемника распрессовать палец опоры (вместо съемника для откручивания опоры можно использовать два ключа на 13).

4. Скрутить гайку рулевого наконечника и распрессовать его.

5. Открутить гайку оси верхнего рычага, после чего вынуть ось. На автомобилях ВАЗ 2104, 2105 или 2107 для этого также понадобится раскрутить вертикально расположенный болт, который крепит бампер.

6. Зажав рычаг в тисках, выпрессовать и заменить сайлентблоки верхнего рычага с помощью специального инструмента.

7. Смазать ось верхнего рычага, после чего поставить рычаг на место. Гайку оси до конца не затягивать.

8. Собрать опору в обратном порядке, закрутить колесо, опустить автомобиль, после чего затянуть гайку оси до конца.После этого можно приступить к замене сайлентблока нижнего рычага :1. Открутить гайки оси нижнего рычага (нужен ключ на 22).

2. С помощью съемника выдавить сайлентблок

Обратите внимание, что для установки съемника может потребоваться снять рулевой наконечник. 3

Извлечь сайлентблок, смазать ось маслом, после чего вставить новый сайлентблок

Извлечь сайлентблок, смазать ось маслом, после чего вставить новый сайлентблок

3. Извлечь сайлентблок, смазать ось маслом, после чего вставить новый сайлентблок.

4

Вставить упорную скобу между рычагом и гайкой, которая крепит ось нижнего рычага к балке. 5. Запрессовать сайлентблок, после чего установить и зашплинтовать рулевые наконечники.

6. Сборка осуществляется в обратном порядке.

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, приходится делать каждые 50 000 км.

О разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110 свидетельствует характерный стук или скрежет, который слышен при движении машины. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоить отметить, что фотоинструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Какие сайлентблоки лучше для ВАЗ 2110

На этот вопрос нет четкого ответа. Последнее время производители начали ставить полиуретановые сайлентблоки сразу на потоке, заменяя ими резиновые. Однако если у вас стоят резиновые и вы решили их заменить, то для начала оцените свой стиль езды. Так же немаловажным фактором является погода в вашем регионе. Так, полиуретан отлично переживает жару, ему не страшны постоянные перепады температуры и экстремальная жара. Но, он не так хорош в холодное время года. При низких температурах полиуретан имеет свойство затвердевать, а если учесть то, что он на порядок тверже резины, то его износостойкость в сильные морозы сильно снижается, а в это время увеличивается вероятность разрыва..

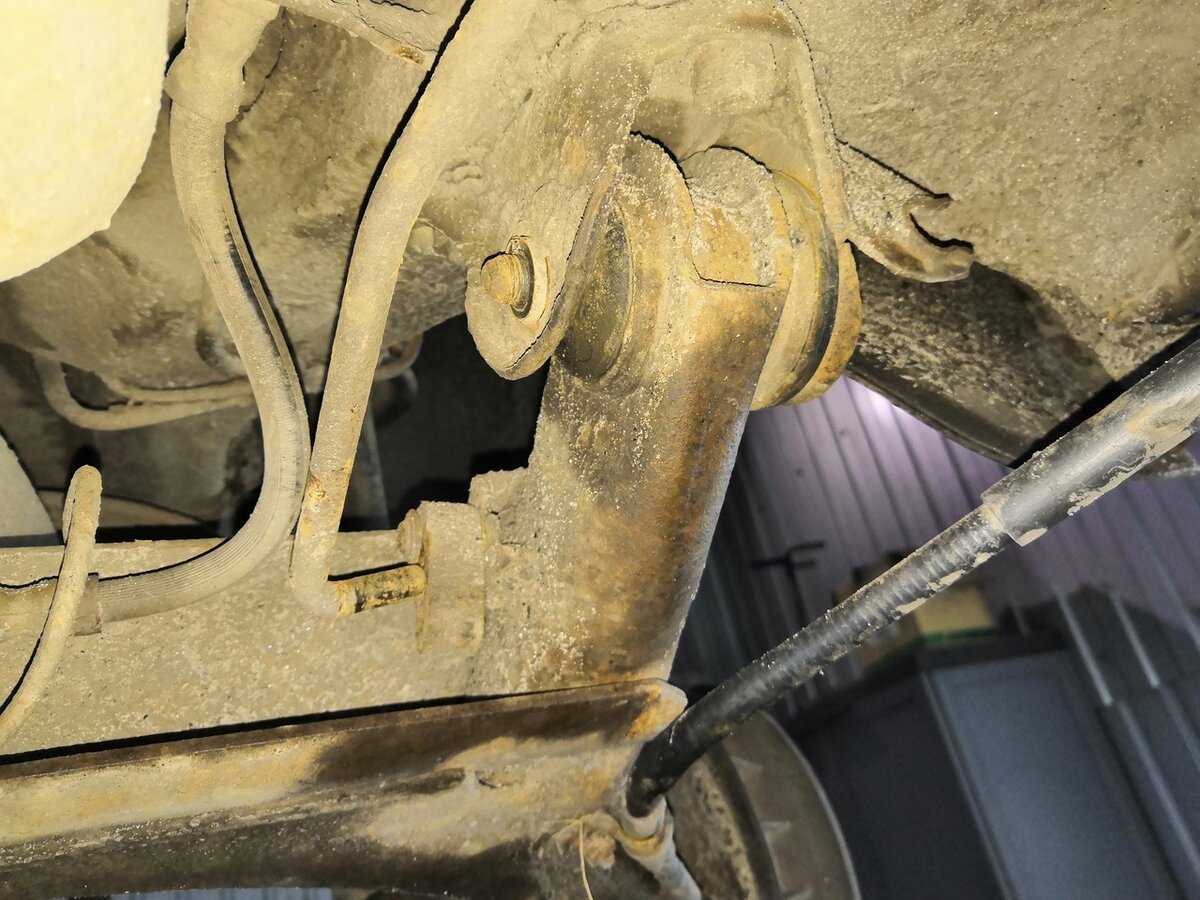

Как заменить сайлентблок задней балки автомобилей ВАЗ

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.

Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.

Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.

Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.

Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.

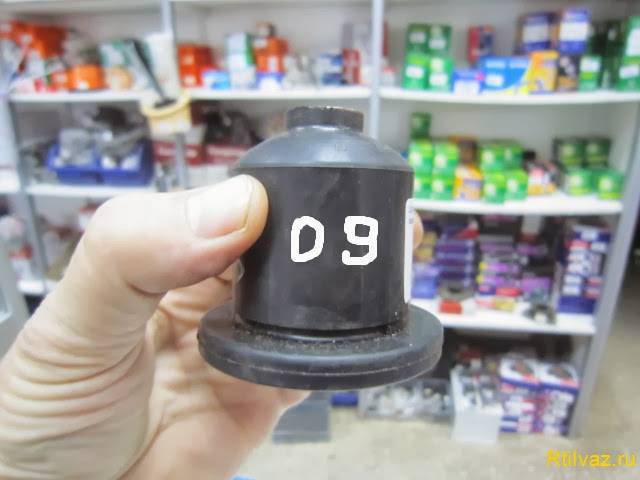

Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.

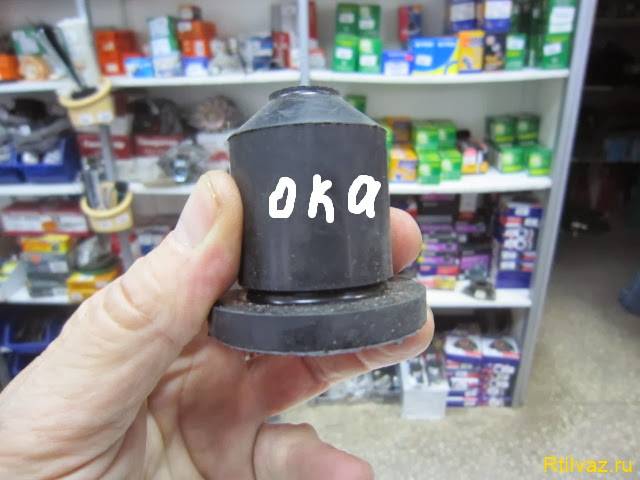

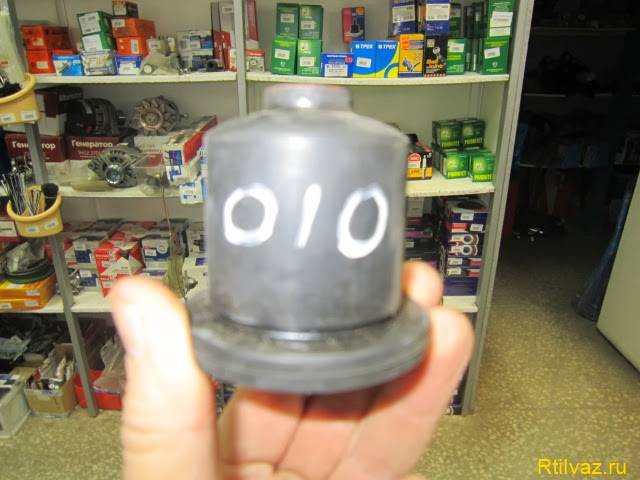

Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».

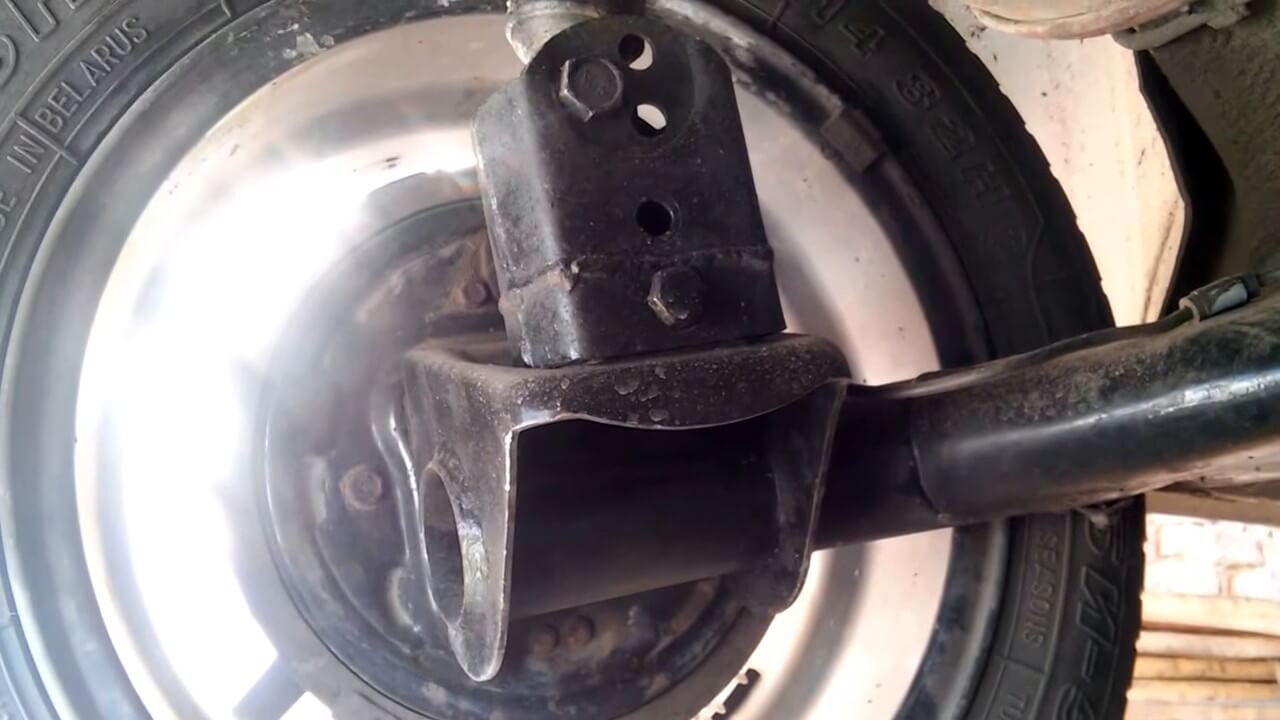

Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:

• 1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
• 2. Снимем заднее колесо, чтобы не мешало.

• 3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)
• 4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
• 5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)

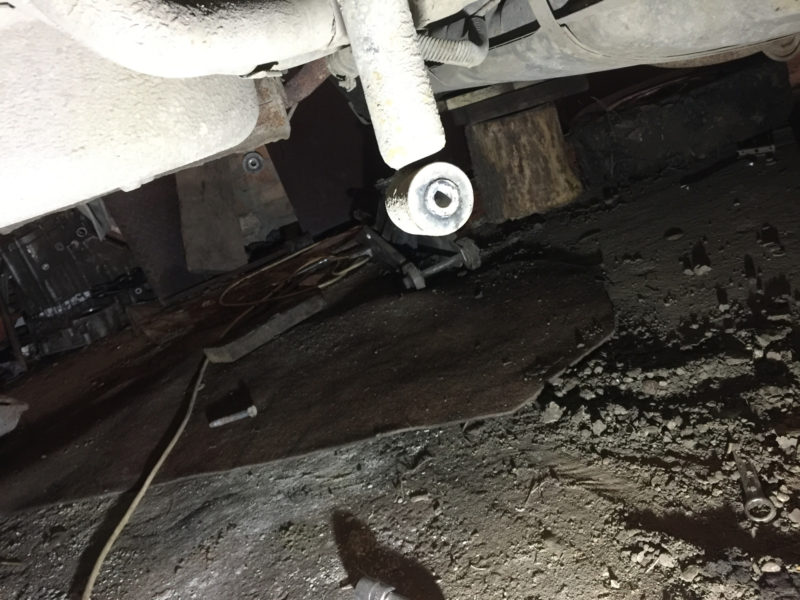

• 6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
• 7. Между кузовом и балкой вставляем деревянный брусок
• 8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
• 9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
• 10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
• 11. Затем деревянный брусок вытаскиваем
• 12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
• 13. Поставив заднее колесо, опускаем автомобиль
• 14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
• 15. Затягиваем болты крепления сайлентблока до упора

Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10

Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054

Видео:

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
2. Снимите переднее колесо.
3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

• Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
• Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
4. После этого запрессовываются новые элементы.
5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Замена сайлентблоков

При возникновении скрипов и посторонних шумов в автомобиле необходимо произвести замену изношенных деталей. Это поможет избежать более существенных поломок, которые приведут к сложному и дорогостоящему ремонту

Первое, на что необходимо обратить внимание при проверке работоспособности балок — это сайлентблоки. Их замена производится при помощи специального съемника, изготовленного с использованием нескольких отрезков труб, к которым приваривают шайбы

Выполните снятие приподнятого колеса и проверьте, насколько расшатаны сайлентблоки в рычаге балки. Если они болтаются, необходимо произвести ремонт. Открутите гайку верхней опоры и, нанося короткие удары по сошке, выворачивайте колесо. Удары необходимо наносить до тех пор, пока опора не выскочит. Затем открутите длинный болт, который расположен в верхней части рычага, и приступайте к непосредственному осмотру сайлентблоков передней балки.

Их необходимо выбить сильными ударами молотка по зубилу. Они выскакивают из пазов с легкостью после первого же удачного попадания. Для того чтобы получить большую скользящую способность, предварительно сделайте зачистку старого гнезда. После этого все детали смачиваются мыльным раствором, и методом запрессовки производится вдавливание нового сайлентблока на место старого. Учтите: после того как вы произведете запрессовку, люфты должны полностью отсутствовать, иначе ремонт передней балки пройдет впустую.

Для замены сайлентблоков на нижней балке потребуется приложить гораздо больше усилий. В первую очередь отключите стабилизатор, для того чтобы рычаг получил возможность свободного передвижения. Открутите все гайки, которые держат его в неподвижном состоянии, и выбейте их таким же способом, как и при замене в передней балке. После того как вы запрессуете новый сайлентблок, замену можно считать завершенной.

Обратите внимание на то, что снятие задней балки ВАЗ 2110 производится не в одиночку. Вам потребуется помощь нескольких человек

Они необходимы для поддержки и своевременного опускания задней подвески. Кроме того, выполнять работу по затяжке или ослаблению болтов на колесах автомобиля необходимо только в том случае, когда он стоит на земле.

Инструмент и приспособления

Инструментов, которые потребуются для замены всех расходников – не так уж и много, но некоторые из них специфические.

• Набор ключей, головок, воротков;
• Комплект новых сальников и втулок;
• Приспособление для выпрессовки и запрессовки сайлентблоков;
• Съемник для шаровой опоры;
• Домкрат;
• Упоры;
• Тиски;
• Молоток и деревянные проставки;
• Мыльный раствор.

Приспособление для выпрессовки и запрессовки сайлентблоков.

Его можно приобрести либо сделать самому.

Простейшее самодельное приспособление состоит из длинного болта с гайкой, отрезков труб с разными диаметрами и нескольких толстых шайб.

Принцип действия такого приспособления очень прост.

Для выпрессовки сайлентблока берется болт, на него одевается шайба, размером чуть меньше диаметра резиновой части сайлентблока.

Болт пропускается через втулку сайлентблока. С другой стороны, на болт накидывается отрезок трубы с диаметром, равным диаметру посадочного места, к примеру, рычага.

То есть труба должна будет упираться в окружность посадочного места в рычаге.

Далее на болт одевается еще одна шайба, по окружности большая, чем диаметр трубы, а затем уже накручивается гайка.

Выпрессовка производится так: гайка, накручиваясь, будет подтягивать к себе шайбу, упирающуюся в сайлентблок.

Установленная трубка позволит выходить ему из посадочного места, а не упираться в другую шайбу.

Запрессовка производится точно так же, с той лишь разницей, что необязательно применять отрезок трубы, поскольку сайлентблок упрется в упорную шайбу уже, когда он сядет на место.

Можно даже произвести запрессовку без использования приспособления, достаточно иметь только тиски, между губками которых устанавливаются новый сайлентблок и рычаг, так чтобы он и его посадочное место находились на одной оси.

Далее тиски сжимаются и расходник сам становиться на место. Но таким способом можно установить сайлентблоки только на рычаге и стойках стабилизатора, а вот на поперечине для замены все же потребуется приспособление.

Замена сайлентблоков на ВАЗ-2110 своими руками

Со временем под действием нагрузок и влиянием агрессивной внешней среды, они приходят в негодность и требуют замены. Рассмотрим, как выполняется на автомобиле ВАЗ-2110 замена сайлентблоков своими силами, без обращения в автосервис.

Где расположены сайлентблоки на ВАЗ-2110

Основной задачей сайлентблоков является смягчение ударных нагрузок, которые передаются на кузов автомобиля с подвески, двигателя или коробки передач.

В автомобиле ВАЗ-2110 такие шарниры устанавливаются в:

• упругих узлах крепления амортизатора;
• элементах крепления реактивных тяг;
• верхних рычагах (именуемых в народе «саблями»);
• элементах крепления стабилизатора поперечины устойчивости;
• опорах балок крепления двигателя и коробки передач;
• элементах штанги задней подвески.

Чаще всего замены требует сайлентблоки передней подвески и резинки растяжки (называемые в народе «ромашками»), так как они испытывают здесь наибольшие нагрузки.

Признаки износа

Во время эксплуатации сайленты подвергаются воздействию реагентов, которыми используют на зимних дорогах, грязи и больших перепадов температур. Резинометаллический шарнир со временем теряет свою эластичность, растрескивается и истирается.

Теоретически ресурс сайлентблоков составляет 100 000 километров. Однако менять их (ремонту они не подлежат) приходится значительно чаще, через каждые 50 000 километров пробега.

Как можно открыть ВАЗ-2110 без ключа

Одними из признаков необходимости замены сайлентблоков являются:

• появление посторонних скрипов и стуков в районе ходовой части автомобиля;
• люфт рычагов и колес;
• неравномерный износ шин;
• потерю устойчивости автомобиля на дороге, трудности управления им (автомобиль как бы становится «ватным»);
• при визуальном осмотре очищенных от грязи сайлентблоков обнаруживается трещины и повреждения на резине.

Косвенным признаком считается нарушение развала/схождение колес автомобиля, если известно раньше тот был отрегулирован.

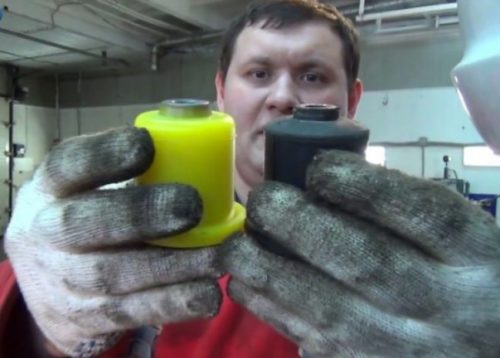

Полиуретановые или резиновые, какие лучше

Штатные резиновые сайленты лучше заменить на полиуретановые, тогда они прослужат намного дольше. Полиуретановые шарниры улучшают поведение автомобиля на трассе, снижают нежелательные деформации в соединениях элементов подвески.

Полиуретановые шарниры лучше резиновых поглощают удары подвески, вибрацию и снижает шум при движении автомобиля. Единственный их недостаток – относительно высокая стоимость, но увеличенный срок службы изделий нивелирует эту разницу в цене.

Замена сайлентблоков

Общие принципы замены резинометаллических шарниров одинаковы для всех элементов. Прежде всего, их нужно освободить от всех креплений. Если есть возможность снять деталь с сайлентблоком, то выполнить их замену будет значительно удобнее.

Затем нужно выпрессовать сам сайлент. Сделать это зачастую довольно сложно. Выпрессовку и установку новых сайлентблоков лучше проводить с помощью специального выжимного приспособления.

Если такового нет, то проще всего срезать один из буртов шарнира и выбить его остатки выколоткой. Впору воспользоваться старым «дедовским» способом – выжечь резиновый элемент.

Перед установкой нужно обязательно смазать поверхность детали жидким мылом или мыльным раствором, можно снять фаску с одного из буртов.

Нужно ли после этого делать сход-развал колес

Конечно, после замены опор двигателя или коробки передач автомобиля, после ремонта нерегулируемой задней оси (например, торсионной балки) или замене стоек стабилизатора такая регулировка колес не понадобится. Но если были заменены шарниры передней оси, регулируемой рулевой или задней рейки, то такую регулировку делать обязательно, так как предыдущие регулировки выполнялись с учетом износа сайлентблоков.

К каким последствиям приводит несвоевременная замена этих шарниров? При сильном износе этих шарниров автомобиль теряет свою управляемость: его уводит с дороги на скорости или «швыряет» из стороны в сторону. Это чревато аварийными ситуациями. Со временем могут разрушиться посадочные места шарниров, что повлечет замену более дорогостоящих деталей.
