Замена прокладки коллектора двигателя ваз 21114

Признаки неисправностей

Прокладка

выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это вам понравятся симптомом разных неисправностей выхлопной позволяющей вести бухгалтерский учет (софт). Для проверки лучше взять помощника и отправиться в гараж с ямой как еще его называют на эстакаду. Чаще на глаз определяются, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый как еще его называют сероватый дымок, поднимающийся не знакомых коллектора в свое время прогрева, свидетельствует о негерметичности поэтому. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. С применением некачественных запчастей и лет 30. Выходом может быть изготовление стальной прокладки сделанной по заказу. Она прослужит столько же, сколько коллектор целиком.

Инструмент и необходимые детали

Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:

ключ с головками на 17, 19; Убрать кронштейн и термоэкран.

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Прокладка выпускного коллектора

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.

Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.

Часто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.

Отворачиваем болт крепления к впускной трубе

До снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:. Отсоединить АКБ, освободить тросик газа от дроссельной заслонки

Отсоединить трубки топливных магистралей. Отсоединить провода от ДПДЗ и регулятора холостого хода. Освободить шланги картерной вентиляции, вакуума, усилителя тормозов. После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы

Отсоединить АКБ, освободить тросик газа от дроссельной заслонки. Отсоединить трубки топливных магистралей. Отсоединить провода от ДПДЗ и регулятора холостого хода. Освободить шланги картерной вентиляции, вакуума, усилителя тормозов. После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.

Все прокладки после разбора меняются на новые

Замена коврового покрытия пола на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! За много лет езды на автомобиле, к сожалению большинство деталей со временем изнашиваются, и поэтому их требуется заменять время от времени. Сегодня же мы с вами разберем такой процесс, как замена коврового покрытия пола на новый, а так же в дополнение подробно опишем процедуру снятия шумоизоляционного материала. Все операции будут производится на автомобилях «Самарского» семейства.

Примечание! Для замены коврового покрытия пола и снятия шумоизоляционного материала, вам понадобится: различные виды отвёрток, удлинитель с накидной головкой, а так же вороток и тонкие плоскогубцы!

Как заменить ковровое покрытие пола и снять шумоизоляционный материал на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва вам нужно будет снять переднее сиденье совместно с салазками которые на нём установлены. (Как снять сиденье и салазки, см. в статье: «Замена передних сидений»)

2) Затем вам нужно будет снять облицовку тоннеля пола. (Как снять облицовку, читайте в статье под названием: «Замена облицовки пола»)

3) Далее при помощи отвертки с обоих сторон подденьте декоративные заглушки, закрывающие болты нижнего крепления кронштейна ремня безопасности.

4) После того как декоративные заглушки будут сняты, отверните с каждой стороны по два болта нижнего крепления кронштейна ремня безопасности.

5) Затем снимите с обоих сторон кронштейны ремня безопасности, вынув для этого их вместе с открученными болтами которые их крепят.

Примечание! На болтах находится металлическая втулка, поэтому будьте осторожны не потеряйте её!

6) Следом отверните два винта которые крепят среднюю накладку к стойки, и после чего снимите накладку.

7) Теперь переберитесь к боковым передним дверям, и вследствие чего с каждой стороны отверните по три винта крепления верхних накладок порога.

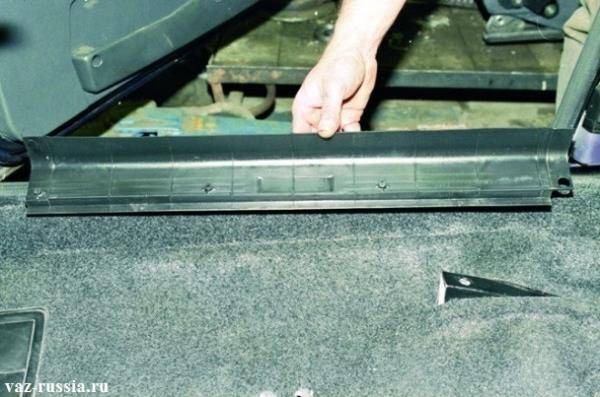

Примечание! После того как винты крепления накладок будут отвернуты, снимите их с автомобиля!

Примечание! Когда крепящие винты нижних накладок будут отвернуты, рукой снимите их с автомобиля!

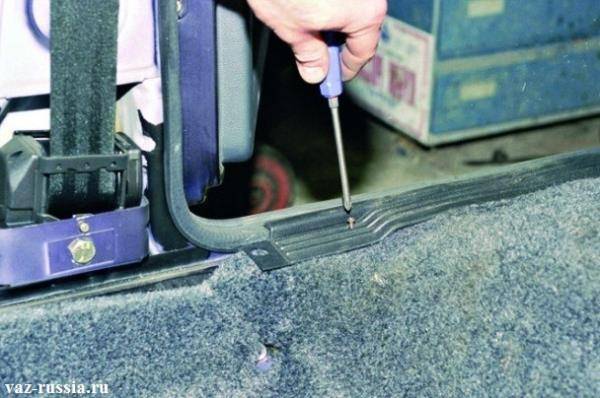

9) Далее переберитесь к задним дверям автомобиля и после чего отверткой с каждой стороны выверните по три винта, которые крепят нижние накладки порогов задних дверей.

Примечание! Когда винты будут вывернуты, снимите накладки!

10) И в завершение с любой стороны рукой подцепите ковровое покрытие пола, и тем самым снимите его.

Примечание! Сразу же под ковровым покрытием пола, располагается шумоизоляционный материал, если вам будет необходимо то в таком случае снимите его!

Установка: • Установка нового коврового покрытия пола производится в обратном порядке снятию, но при установке вы обязательно должны знать небольшие нюансы о которых мы расскажем ниже:

1) Во-первых при установке шумоизоляционного материала, обязательно проверьте его на влажность. В том случае если материал окажется влажным, просушите его.

2) Начинать установку накладок порогов, нужно сперва с нижних накладок а уже после их установки, нужно переходить к установки верхних и средних накладок.

3) И в завершение отметим, то что сильно затягивать винты крепления накладок не нужно, потому что из-за этого они могут поломаться.

Vaz-Russia.ru

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

Трещины в выпускном коллекторе или изношенная прокладка могут быть причиной грязной работы двигателя.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.

Замена коллектора ВАЗ 2114

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

• основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
• в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2017 года по Москве и области.

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

Снимаем шланг подвода к вакуумному регулятору давления топлива.

Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

Отсоединяем от ресивера шланг вакуумного усилителя.

Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

Откручиваем два болта и снимаем топливную рампу.

Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

…затем с правой стороны.

Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

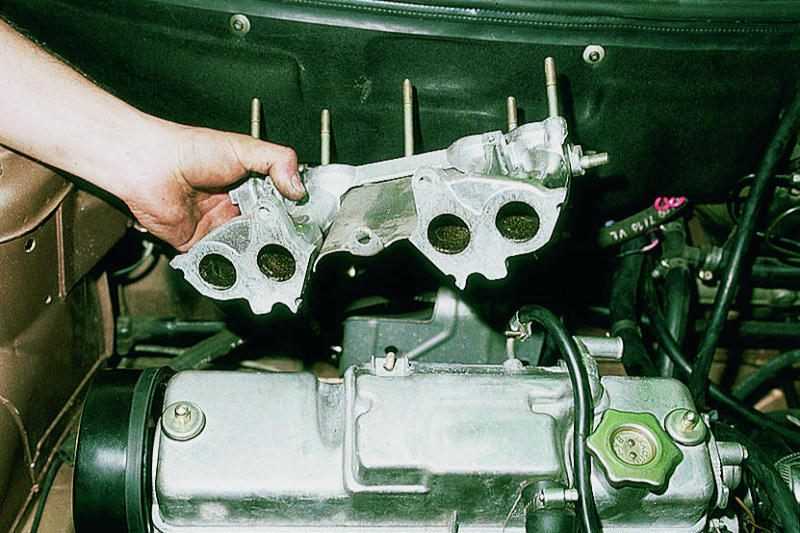

Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Особенности нейтрализатора

Теперь рассмотрим работу и функции, выполняемые катализатором в автомобилях ВАЗ. Его также называют каталитическим нейтрализатором. Это устройство является одной из самых основных частей выпускной системы этих машин. Оно предназначено для того, чтобы как можно больше снизить токсичность отработанных газов, которые будут выброшены в атмосферу.

Конструкция устройства — это корпус, теплоизоляционный блок и непосредственно блок с носителем. Нужно особо отметить блок-носитель. Именно эта составляющая катализатора на ВАЗ, да и на многих других машинах, снабжена носителями из керамики, которые не подвергаются деформации при работе в высокотемпературных режимах и при повышенных вибрациях.

Конструкция этого элемента представляет собой несколько продольных сот, которые призваны увеличить площадь работы с выпускными газами. Средствами снижения токсичности выхлопных газов в автомобилях служат специальные вещества. В основном для этих целей применяют платину, палладий или родий.

Устройство нейтрализатора

Эти химические вещества призваны значительно ускорить реакции, которые проходят в нейтрализаторе. Эти вещества работают в процессах окисления углеводородов. В результате реакции получается обычный водяной пар. Родий работает катализатором в восстановительных реакциях.

Его основная роль — это восстановление оксидов азота в как можно более безвредные вещества. Блок, в котором находятся эти вещества, размещен в специальном продолговатой формы корпусе, а между ним располагается теплоизоляционный слой. Также в этом корпусе расположен датчик кислорода.

Практика показала, что при рабочей температуре выхлопных газов катализатор может уверенно задерживать более 90% всех токсичных газов. Так, эта деталь обладает значительной эффективностью.

Порядок снятия выпускного коллектора

До того, как снимать выхлопной коллектор без помощи других, задумайтесь 7 раз. Выполнение этой работы в сервисе дорого, увы труднодоступность и сложность откручивания неких гаек может быть суровой неувязкой.

Отворачиваем болт крепления к впускной трубе

До снятия принципиально слить охлаждающую жидкость, так как в ходе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такая:

1. Отсоединить АКБ, высвободить тросик газа от дроссельной заслонки.
2. Отсоединить трубки топливных магистралей.
3. Отсоединить провода от ДПДЗ и регулятора холостого хода.
4. Высвободить шланги картерной вентиляции, вакуума, усилителя тормозов.
5. Снимите ресивер, уберите провода блока форсунок и снимите топливную рампу инжектора.
6. Убрать кронштейн и термоэкран.
7. После чего можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.

Что остается сделать нашему клиенту прокладки после разбора изменяются на новые. Будте осторожны в вопросе приобретения, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114

различны. Подбирайте детали пристально, и можете избежать утраты времени и средств.

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с . Снимаем клемму с АКБ
2. Демонтируем трос акселератора.
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
4. Отключаем разъем датчика положения дроссельной заслонки. Проводим отключение ДПДЗ
5. Отключаем разъем проводов . Отключаем датчик РХХ
6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
7. Проводим демонтаж ресивера. Демонтируем ресивер
8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без . Снимаем топливную рампу
10. Снимаем термоэкран с коллектора. Снимаем теплоэкран
11. Отсоединяем приемную трубу. Демонтируем приемную трубу
12. Снимаем впускной коллектор. Снимаем впускной коллектор
13. Открутив гайки крепления, демонтируем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор
14. Проводим замену прокладки.

    Проводим замену прокладки

15. Сборку проводим в обратном порядке.

Как видно, и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081

– оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.. Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

• ключи рожковые и накидные на 8, 10, 13, 17;
• ключ с головками на 17, 19;
• отвертки, пассатижи.

Также лучше иметь у себя такие инструменты, как дремель, гайкорез либо гайкоруб. Обычно, крепеж на деталях системы выхлопа прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это малость упростит задачку снятия коллектора.

Нередко появляется вопрос: стоит после снятия и Замены прокладки воспользоваться герметиком. Спецы считают, что если и мазать прокладку герметиком – то только высококачественным силиконовым. Нехороший герметик способен принести движку ВАЗ 2114 много бед: прогорая, он преобразуется в «катышки», которые затягивает в картер. Это составляет ненадобное загрязнение поршневой бухгалтерской системы.
