Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. Неисправна может быть и сама панель приборов. Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Обратите внимание, что при наличии бортового компьютера (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить

Частые неисправности датчика топлива на ваз 2110

В принципе, датчик уровня горючего может преподнести водителям множество малоприятных сюрпризов, какие очень запутывают в пути:

1. Показания уровня горючего приступают скакать. В подобной переделке прибор может показывать, что угодно – то наибольший, то наименьший уровень горючего. Разбираться в подобной ситуации становится абсолютно нереально. Первопричиной данному явлению может быть повреждение дорог на плате осуществляющего контроль органа. Рано либо поздно они могут износиться из-за непрерывного воздействия бегунка. Если подобный признак обнаружился в вашем автомобиле, можно попытаться подогнуть бегунок, т. е. передвинуть его на значительный участок платы. Однако это может помочь лишь в тогда, когда дороги еще не очень износились. В ином случае нужна смена датчика.
2. Датчик уровня горючего постоянно показывает неверные сведения. Оснований данного явления может быть некоторое количество: В случае если показания уровня постоянно повышены либо понижены, в таком случае можно отрегулировать прибор горючего. Курсор уровня горючего показывает на полноту бака. На самом же деле вы четко знаете, что бак наполнен только отчасти.

Как выполнить ремонт датчик топлива ваз 2110

Проконтролировать качество протяжки абсолютно всех контактных соединений на жгутах панели устройств (для этого ее потребуется убрать)

Особое внимание уделите маленьким гайкам, какие придавлены к указателям и дают главный контакт

Удостоверьтесь в исправности панели устройств. Зачастую случается, что применяется прежний вид оснащения, какой стремительно выходит из строя. В подобной ситуации нужна починка либо замена.

Могло сбиться положение стрелки уровня горючего. В данном случае следует нажать на клавишу пробега за день и включить зажигание.

Зачастую первопричиной поломки становится застревание поплавка в бачке либо выход из строя ДУТ.

Нарушения в работе автомобиля при неисправном ДУТ

Итак:

• Предположим, вы увидели, что показатели уровня топлива стремительно изменяются. Предпосылкой данного явления может быть, стёршаяся под влиянием бегунка, контактная дорожка.
• При маленьком износе, можно попытаться выйти из данного положения таким образом: выгнуть крепление бегунка немного больше проблемного участка. Если износ дорожки огромный, потребуется поменять датчик уровня горючего ВАЗ 2110.
• Имеется еще одна трудность, образующаяся зачастую: устройство обманывает — указатель его индикатора со значительной погрешностью показывает уровень остатка горючего. Вероятно, прибор попросту необходимо настроить.
• В данном случае его разбирают, и ручным способом перемещают указатель от левого крайнего положения «1» к правому положению «0», контролируя точность показаний. В случае если до крайних положений указатель не доходит, подверните регулирующий язычок — этим вы увеличите ход стрелки.
• Еще бывает подобная картина: у вас полбачка топлива, а устройство указывает, что там ничего. О данном случае необходимо проверить все контакты измерителя. Сначала те, какие пребывают на панели устройств — вероятно, необходимо подтянуть гайки, какими закрепляются провода.
• С проводами на панели всё нормально – проверьте, не наблюдается ли заклинивания рычага в переходных положениях. Для установления общей работоспособности указателя горючего, необходимо проверить соединения проводков массы и рукоятки ручника.

Накануне покупки нового устройства, проверьте его маркировку. Для этого в руководстве по эксплуатации машины имеется надлежащая аннотация. Имеется приблизительно 10-ка видов измерителей, различающихся уровнем сопротивления. У любого устройства данный коэффициент персонален.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Инструменты и материалы, необходимые для ремонта

Для решения проблемы с неисправным указателем уровня топлива на ВАЗ 2112 16 клапанов вам понадобятся следующие инструменты и материалы:

1. Бензонасос: необходим для откачки остатков топлива из бака и испытания топливной системы на протечки.

2. Мультиметр: используется для проверки электрических контактов и проводки, чтобы выявить возможные проблемы с электрической системой указателя уровня топлива.

3. Запасной указатель уровня топлива: при необходимости замены, запасной указатель уровня топлива будет необходим для восстановления нормальной работы топливной системы.

4. Комплект инструментов: включает в себя различные ключи, отвертки и другие необходимые инструменты, которые могут потребоваться для снятия и установки указателя уровня топлива.

5. Запасные элементы крепежа: иногда может потребоваться замена изношенных или поврежденных элементов крепежа на указателе уровня топлива.

6. Руководство по ремонту: для успешного решения проблемы с указателем уровня топлива, рекомендуется обратиться к руководству по ремонту конкретной модели ВАЗ 2112 16 клапанов, где будут указаны все необходимые инструкции и рекомендации.

Использование правильных инструментов и материалов является важной частью успешного ремонта указателя уровня топлива на ВАЗ 2112 16 клапанов. Обязательно следуйте рекомендациям производителя и применяйте соответствующие меры безопасности при выполнении работ

Глючит указатель температуры и топлива

Не работает панель приборов VDO. Уровень температуры и топлива «глючат»

Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, «СчеАвтоприбор» г. Владимир. Например: Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин. Кстати вот еще одна главная особенность которая меня смутила, дело в том что указатель температуры начинал сильно скакать, когда на машине включались габаритки, ближний свет, итд. Недавно решил заняться этой проблемой, и полностью разобраться. Не очень я верил что это отказ электроники. Решение оказалось очень простым. На самом деле надо было просто подвести хорошую «землю» к панели приборов. Или просто восстановить стандартную. После всех затяжек «земли», панель приборов стала работать правильно. Указатель температуры и топлива работают теперь точно, даже при включенных габаритках, печки, итд… Ниже описаны все «земли», которые нужно проверить: Фрагмент статьи взят с сайта www.chiptuner.ru Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей. Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6. Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелокуказателя температуры и уровня топлива.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

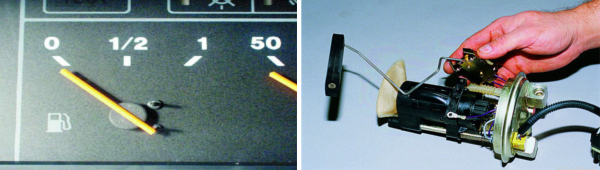

Указатель находится на нуле, вне зависимости от уровня топлива

Проблема заключается в поломке ограничителя хода поплавка

Указатель перемещается, но всё равно опускается на нулевую отметку В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником. Колебания в указателях количества топлива

Данная неисправность указывает на достаточно сильный износ контактов. В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя

Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя. Врёт датчик уровня топлива

В подобной ситуации потребуется провести проверку поплавка на уровень герметичности

Подобная проблема часто связана с выходом прибора из строя. Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

• потеря герметичности встроенного поплавка;
• сильный изгиб проволочного держателя;
• нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
• механический обрыв переменного резистора;
• потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Это интересно: Обновленный Subaru Forester

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Неправильно показывает уровень топлива в бензобаке на ВАЗ-2112, что делать?

Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Неправильно показывает уровень топлива в бензобаке или вообще ничего не показывает, сидит в нуле.

Здравствуйте! У меня такая проблема, что стрелка неправильно показывает уровень топлива, которое находится в бензобаке. Бывает, что стрелка, то повышает, то понижает реальное наличие бензина, а недавно и вовсе начала указывать на пустой бак, хотя я точно знаю, что там ещё больше половины. Что делать?

Самые основные причины не верного отображения уровня топлива на панели приборов ВАЗ-2112

Бывает, что датчик уровня топлива выходит из строя, однако причин того, что стрелка уровня топлива врёт может быть много, и в этой статье мы рассмотрим из них самые основные.

Скачки уровня топлива

Когда показания уровня топлива «скачут», показывая то одно, то другое значения, неисправность может заключаться в «истирании» дорожек платы на датчике уровня топлива (расположенного на топливном насосе в бензобаке – прим.). Стираются они чаще всего из-за воздействия на них бегунка. Решить эту проблему возможно подогнув его основание к дорожке, однако если они стёрлись слишком сильно, придётся менять их в сборе с поплавком.

Часть дорожек на плате стёрлись.

Обратите внимание, что если вы собираетесь заменить ДУТ (датчик уровня топлива – прим.), то обязательно посмотрите на его маркировку. Так как аналогов для ВАЗ-2112 продаётся много, и значения сопротивления на них все разные. И если датчик будет отличаться от предыдущего, проблема никак не исчезнет, так как показания будут тоже неверными

И если датчик будет отличаться от предыдущего, проблема никак не исчезнет, так как показания будут тоже неверными.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

   Подготовка к снятию бензонасоса

3. Далее подключаем контрольные провода к бензонасосу и начинаем водить поплавок из стороны в сторону. При этом наблюдая за стрелкой на панели приборов. Во время вращения её показания, так же должны изменяться в положения от полного до пустого бака.

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

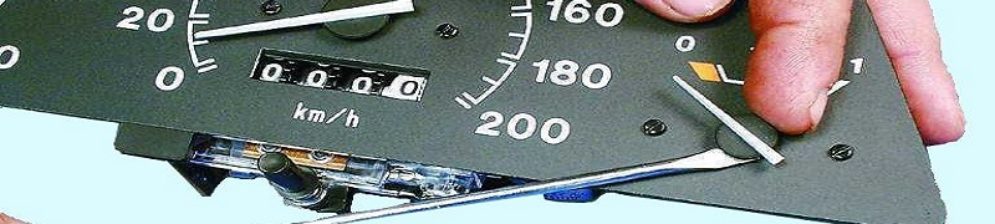

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. Неисправна может быть и сама панель приборов. Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при наличии бортового компьютера (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить

Замена датчика уровня топлива на ваз 2110

Данная работа производится последующим способом.

1. Убираем топливный насос

Для многих машин, в т. ч. и ВАЗ 2110, смена измерителя уровня горючего не вызывает особых трудностей. Каждый водитель, не говоря уже об высококлассных шоферах, способен осуществить ее собственными руками. Для наглядности можно взглянуть на видеоматериал. Разбирать датчик разрешено лишь, сняв заранее бензонасос. Предпочтительно, чтобы при этом в бачке было не очень большое количество топлива, не более 50 % процентов.

Итак:

Откинув покрытие пола багажника, при помощи отвёртки, уберите темную квадратную крышку. Потом отцепите минусовую клемму аккумулятора и отметьте, которая труба бензопровода идёт на подачу, а которая — на откат горючего. Направленность струи горючего на патрубках продемонстрировано стрелками. Ключом на 17 расслабьте штуцер, и отведите трубку подачи горючего, то же самое делаем и с 2-ой трубой. Торцевой головкой на 7 откручивайте гайки, какие фиксируют прижимное колечко

Как правило, они затянуты сильно: ослабить захват возможно, осторожно ударяя молотком по рукоятке плоской отвёртки, установленной на ребро гайки. Освободив прижимное колечко, приподнимайте узел, выводите поплавок измерителя из отверстия бензобака и снимайте насос

На данной стадии, смена датчика горючего на ВАЗ 2110 сделана отчасти.

2. Разбираем датчик:

• Затем необходимо крестовой отвёрткой отвинтить 2 винта, с помощью каких прикрепляется к насосу указатель уровня горючего и освободить электрический разъём насоса.
• Отогнув отвёрткой фиксаторы, вынимаем направляющие из здания насоса. Потом, удерживая ключом на 5 гаечки, отвинчиваем крепёжные болтики на его крышке.
• Сбросив крышку, до конца освобождаем повреждённый прибор. Отныне возможно брать новый элемент и совершить обратную сборку. Прежде, чем перейти к ней, посмотрите, в каком состоянии пребывают топливные трубы, втулки, резиновые уплотнители.
• В случае если данные компоненты не внушают особого доверия, можно их тоже поменять, тем более что стоимость резиновой прокладки позволяет совершить это без убытка для вашего бютжета. Втулки, центрирующие корпус бензобака, допускается попросту подвергнуть обработке смазкой WD-40.
• Хотя замена измерителя уровня горючего на ВАЗ 2110 и не представляет особых трудностей, делать разборку, да и сборку, необходимо тщательно. При монтаже узла насоса в резервуар бачка, следует проверить, чтобы указатель на фланце показывал на заднюю составную часть автомобиля.
• Работа практически завершена, осталась только небольшая деталь: пред тем, как закрепить люк, следует проконтролировать, не имеется ли утечки горючего. Для этого необходимо попросту запустить мотор и предоставить ему возможность немножко потрудиться. Если же всё в соответствии с нормой, подвинчиваем крышку — смена топливного датчика на ВАЗ 2110 окончена.

Датчик уровня топлива — устройство (ДУТ)

В данной статье наше внимание будет сосредоточено на автомобилях, где ДУТ используется для указания уровня топлива, конвертации этого уровня в объем и передачи полученного значения цифровым либо аналоговым путем

Данное устройство состоит из металлического стержня, монтируемого в топливный бак посредством штатного отверстия или же специально сделанного отверстия, подходящего по диаметру. Датчик подсоединяется к мониторинговой системе автомобиля, куда и передаются требуемые данные.

Зачастую они являют собой высокоточные универсальные устройства, что позволяет использовать их не только на транспорте, а и на прочей технике, и даже на стационарных объектах — заводах, складах. Данный агрегат тесно взаимосвязан с указателем уровня горючего, размещенным на панели приборов.

На сегодняшний день есть ряд вариаций ДУТ — универсальные, ультразвуковые, поплавковые, цифровые, электронные, однако их общая цель одна — правильное определение расхода топливного бака, чтобы у каждого водителя была возможность осуществлять контроль над своими затратами на топливо. Помимо этого, устройство дает возможность следить за количеством слива (наиболее полезная опция для служб такси, руководителей предприятий и прочих организаций, в которых сотрудники способны сливать казенное горючее) и заправок топлива (в каком объеме, когда и где осуществлялись).

Для возможности более детального контроля уровня топлива, необходимо вмонтировать на автомобиль соответствующее устройство с минимальной погрешностью и повышенной чувствительностью, что обеспечит наиболее точные показатели.

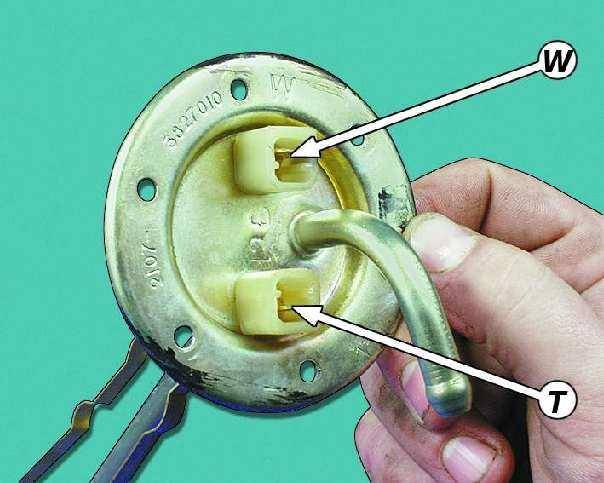

подключение датчика уровня топлива

Существует два метода подключения ДУТ к бортовой сети транспортного средства, конструкция которой предусматривает выключатель массы:

1. Подключение ДУТ к бортовой сети после выключателя массы. Датчик, при этом, будет обесточиваться сразу после отключения массы автомобиля. В этом случае, узнать время слива при стоянке будет невозможно — датчик будет выключен. Этот метод подключения рекомендован на дешевые датчики, где нет гальванической развязки.

2. Подключение датчика к аккумуляторной батарее напрямую. Этот метод подключения — идеален с практической и функциональной точки зрения. К тому же, подключение ДУТ напрямую к аккумуляторной батарее является безопасным, поскольку потребляемый ток датчика всего 10-48 мА. Подсоединять напрямую к АКБ рекомендовано датчики Pro Sensor, поскольку они отличаются наличием встроенной гальванической развязки до 3000 В. Помимо этого, полимерный корпус данного датчика является изолятором, в результате чего все электрические схемы надежно защищены от электрического пробоя. Чтобы подключить другие датчики напрямую к аккумулятору, придется монтировать дополнительную гальваническую развязку.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь). Подготовка к снятию бензонасоса.
3. Далее подключаем контрольные провода к бензонасосу и начинаем водить поплавок из стороны в сторону. При этом наблюдая за стрелкой на панели приборов. Во время вращения её показания, так же должны изменяться в положения от полного до пустого бака.

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Что делать

Для начала нужно провести диагностику, то есть выяснить то, какая именно деталь повреждена — датчик, проводка или сам индикатор. Для этого используется обычный мультиметр, но можно заменить ее и контрольной лампой.

Один разъем мультиметра нужно подключить к массе авто, другой — к плюсовой клемме выходящего из отверстия провода. Мультиметр должен показать напряжение бортовой сети (12 В). Если замкнуть плюсовую клемму на массу авто, то стрелка индикатора должна показать полный бак. Если этого не происходит — виновата проводка или сам индикатор. Если стрелка взметнулась в крайнее положение — проблема в датчике топлива.

Современные датчики топлива лучше менять в сборе. Их цена не настолько велика, чтобы заниматься мало помогающим делу ремонтом. Однако в некоторых случаях можно попробовать почистить датчик от грязи и попробовать отрегулировать бегунок. Для этого придется извлечь датчик (предварительно необходимо слить топливо, заглушить авто и снять минусовую клемму с аккумулятору).

Если некорректные показания указателя уровня топлива не связаны с датчиком топлива, то придется вынимать индикатор из приборной панели. Проблемы с проводкой диагностируются также с помощью мультиметра. Неисправность самого прибора определяется вручную после снятия прибора — если стрелку заклинило, то можно попробовать очистить и отрегулировать.

Если датчик уровня топлива показывает неверное значение, есть несколько способов решения проблемы.

Необходимо произвести регулировку самого устройства:

1. Первый способ. Спицу поплавка, который вы заменили, необходимо вывести из одного крайнего положения в другое. Как вы понимаете, в этом случае показания стрелки на панели приборов также должны варьироваться из одного положения в другое. В этом случае вам может понадобится помощь еще одного человека. Если вы заметили, что при перемещении спицы стрелочка на приборной панели демонстрирует неправильное значение, то необходимо будет незначительно подогнуть один из регулировочных язычков.

   Стрелка показывает полный бак

2. Второй способ. Вам потребуется отрегулировать уровень бензина на приборной панели. Чтобы сделать это, надо будет разобрать приборную панель. Соответственно, для начала следует выключить зажигание. Стрелку датчика бензина следует демонтировать, после чего все колодки проводов нужно вновь подключить к «приборке», при этом не устанавливая ее на место. Сделав это, проверните ключ в замке зажигания, но не запускайте мотор. Подождите около 10 минут. После этого спицу самого регулятора следует перевести в положение, соответствующее пустому баку (если в нем нет бензина) или полному (если бак полностью заправлен). Зафиксируйте стрелку, установите «приборку», после чего выключите зажигание и вновь включите его.
3. Еще можно протестировать панель приборов, если вы думаете, что где-то перебитый контакт. Зажмите клавишу сброса суточного пробега, одновременно провернув ключ зажигания, а затем отпустите кнопку. В данном случае все стрелки на «приборке» должны перемещаться по своим шкалам. Если этого не произошло, то дело в самой панели.
4. Еще один вариант — отключите колодку, которая идет на датчик топлива и понаблюдайте за стрелкой. Если она легла в положение, обозначающее отсутствие топлива, то датчик без сомнению закоротило.

Если ваш автомобиль оснащен бортовым компьютером, то не лишним будет и сделать его диагностику.
