Выставляем зажигание на инжекторной дэу нексии: разница между 8 и 16 клапанами

Как выставить зажигание на Дэу Нексия 8 клапанов инжектор

Замена ремня ГРМ и помпы дэу нексия 8кл часть2

У меня с ними было много эпизодов, в основном гарантийных — тонкостей они не знают. Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.

При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. При совмещении риски на маховике со средним делением вырезом на шкале поршень первого цилиндра установлен в ВМТ. Это будет 8град до ВМТ то есть опорная точка для этих моторов.

Если повернуть трамблер сильнее к лобовому стеклу, то разгон становится легче и машина почти не тупит. Можно даже обойтись без стробоскопа, используя только штатный инструмент.

И после регулировки она проехала уже км, за это время трамблер в машине менялся тоже, менял сам поставил так как и было.

Дайте плиз совет как настроить зажигание лучше самому? После этого надо повернуть крышку распределителя на гр.

Рекомендованные сообщения

И не забыть перед настройкой замкнуть в диагностическом разъёме два контакта между собой, чтобы ЭБУ не «командовало» УОЗом. Это будет 8град до ВМТ то есть опорная точка для этих моторов.

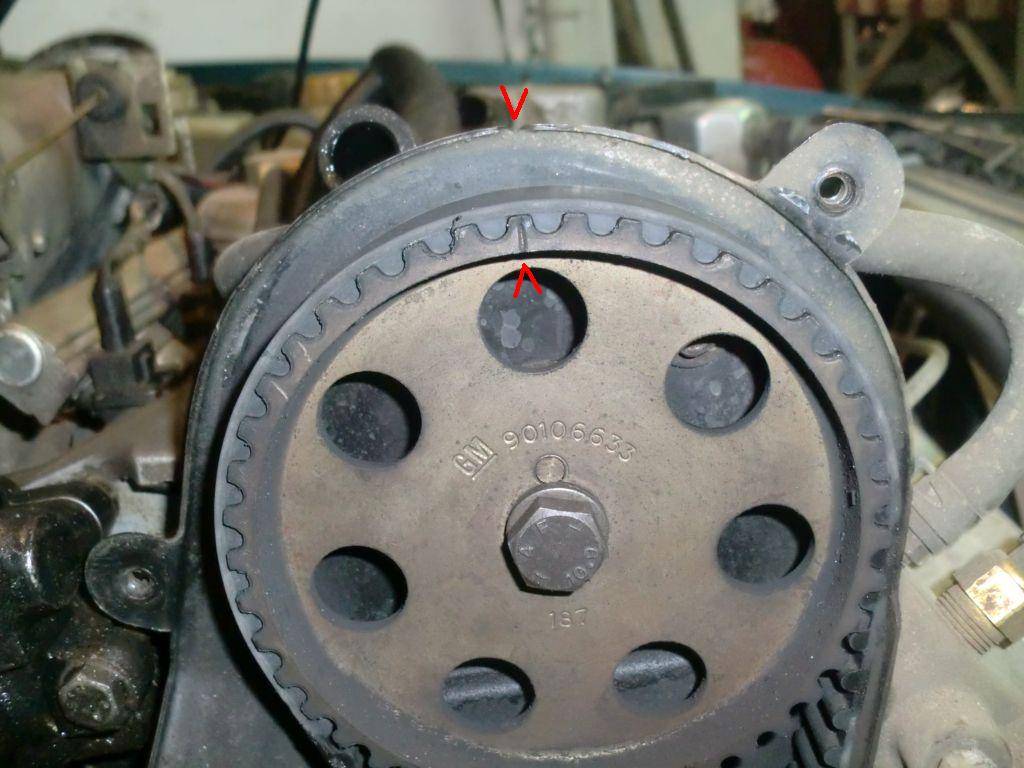

Далее откручиваешь два верхних болта крышки ГРМ и чуть отогнув ее убеждаешься в совпадении верхних меток на шестерне ремня и прорези на крышке если метка внизу, то проворачиваешь колено на град. Да и Корейцы из Дэу говорили что не надо ничего крутить почем зря.

как поменять помпу и ремень грм на деу нексия 16 клапанов #3

Не пускай кулибиных к зажиганию! Давайте все экономить и прям с сегодняшнего дня.

А эта риска на заводе ставилась уже при воткнутой фишке? И надо ли это положение сохранять, когда вытащим фишку, чтоб заливать ой бензин?

Значит ни от фишек, ни от каких контактов и ЭБУ зависить не должно. Ну нет люфтов в распределителе или где-то еще как в нашихмарках.

Один раз выставил по стробоскопу напр. А, например, вытяжение ремня.

Какие ВВП лучше выбрать?

В выборе ВВП необходимо учитывать два ключевых фактора – их сопротивление и пробивное напряжение. Чем ниже сопротивление, тем лучше будет передаваться электрический импульс, а от величины максимального пробивного напряжения зависит то, насколько высоковольтные провода будут устойчивы к пробоям.

Величина сопротивления у изделий разных производителей отличается друг от друга. Для примера приводим вам сопротивление наиболее популярных видов ВВП:

Самого большого числа положительных отзывов от владельцев четырнадцатых удостаивается продукция чешской компании Tesla. Их провода обладают оптимальным сопротивлением и высоким пробивным напряжением, и при этом они сделаны действительно на совесть – не дубеют и не растрескиваются.

Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar – 450 рублей, Ween – 270 рублей, Finwhale – 600 рублей, Slon – 500 рублей.

Источник

Как выставить зажигание на Дэу Нексия

Важно отметить, что система зажигания на Дэу Нексия во многом зависит от типа установленного на конкретном авто двигателя. Так, на 8-клапаном силовом агрегате установлено бесконтактное зажигание с центробежным распределением высокого напряжения

Так, на 8-клапаном силовом агрегате установлено бесконтактное зажигание с центробежным распределением высокого напряжения.

В то же время на 16-клапанном двигателе стоит микропроцессорная система зажигания со статическим распределением высокого напряжения.

Соответственно имеются и значительные отличия в конструкции и обслуживании данных блоков. Поскольку в нашем случае речь идет о 8-миклапанном силовом агрегате, то рассматривать будем именно его.

В конструкции бесконтактного зажигания в обязательном порядке имеется трамблер, коммутатор и катушка зажигания. Трамблер установлен на головке блока цилиндров и соединен с распределительным валом.

Дополнительно в трамблере установлен индуктивный датчик – своеобразная катушка на магнитопроводе, внутри которого происходит вращение постоянного магнита. В катушке имеется переменное напряжение примерно в 3 В. Это позволяет передавать сигнал в коммутатор, что в дальнейшем позволяет управлять катушкой зажигания.

Для правильного функционирования системы зажигания Дэу Нексия важно выставить его. Иначе возможны перебои в работе, что приведет к тому, что двигатель будет троить

Характерные неисправности

Если распределитель в автомобиле Дэу Нексия выйдет из строя, симптомы будут следующими:

1. Во время езды машина будет дергаться.
2. Мотор может в принципе не завестись.
3. Когда водитель жмет на педаль газа, может появиться детонация — металлический стук из-под капота.
4. Транспортное средство в целом довольно слабо набирает скорость.
5. Может возрасти расход горючего.

Разумеется, если проявляются такие симптомы, это не значит, что проблема кроется именно в распределителе. Однако, при появлении таких признаков следует в первую очередь проверить свечи зажигания, состояние высоковольтных проводов, которые к ним подключены, а также сам трамблер.

Если говорить непосредственно о неисправностях прерывателя, то для него характерны такие поломки:

• перегорание бегунка;
• не работает крышка трамблера, в частности, перегорели контакты;
• поломка датчика Холла;
• заклинил подшипниковый элемент датчика либо же он износился и его пора менять;
• наличие повреждений или трещин на крышке;
• контроллер Холла отключен или его контакт с проводкой плохой;
• в трамблер попала моторная жидкость (автор видео — Наиль Порошин).

Выставляем зажигание на Дэу Нексия

Для выполнения работ потребуется набор ключей и отвертка. Сделать все можно самостоятельно, соблюдая простые рекомендации. При этом особых навыков не потребуется.

Чтобы правильно выставить зажигание выполняем такие действия:

С помощью домкратов подымаем переднюю часть автомобиля.

​

• Многие при регулировке ошибочно прокручивают распределительный вал.
• Однако в данном случае необходимо воздействовать на коленчатый вал.
• Откручиваем 2 болта защиты ремня ГРМ.

​

• Подгоняем шкив по метке.
• При этом метка на распредвале также совпадает.

​

• Снимаем высоковольтные провода Дэу Нексия и убираем их в сторону.
• С помощью отвертки откручиваем крышку блока зажигания.

​

• Для лучшей демонстрации полностью собьем зажигание.
• При установке блока он должен смотреть на первый цилиндр.

​

• На крышке есть соответствующая стрелка.
• Бегунок стоит вверх, именно на первый цилиндр.
• Ставим блок на место.

​

• Наживляем болты, но полностью не закручиваем.
• При повороте зажигания к лобовому стеклу получаем раннее зажигание на Дэу Нексия.
• При вращении к радиатору – позднее.
• Выставляем таким образом, чтобы расстояние от стрелки составило 1,5-2 миллиметра.

​

Это позволит получить оптимальные параметры зажигания.
Придерживаем блок рукой.
После чего закручиваем болты.
Важно не сорвать болты при закручивании.
Ставим на место крышку блока зажигания.

​

• Подключаем высоковольтные провода Дэу Нексия.
• Первый цилиндр подключается сверху.

​

• Второй следующий за ним, и так далее.
• Затягиваем болты на крышке привода ГРМ.
• Проверяем работоспособность.

Все работает вполне нормально. Сделать все работы можно буквально за полчаса, самостоятельно и без специального оборудования

Важно не выставить большую задержку или большое опережение, поскольку в таком случае возможны сбои

Следует заметить, что особенно такой способ актуален для холостого хода. Регуляция на оборотах осуществляется под влиянием команд электронного блока управления.

Порядок подключения высоковольтных проводов daewoo lanos, daewoo nexia (дэу ланос, дэу нексия)?

Через несколько лет эксплуатации высоковольтные провода приходят в негодность, и зачастую замена на новые происходит в нервной обстановке. Владелец автомобиля до последнего тянет с их заменой и последней каплей масла служит нежелание автомобиля не то что ехать, а даже заводится. И, как всегда, это происходит в самый неподходящий момент. Владелец бежит сломя голову в автомагазин, покупает новые провода и с мыслью, что через пару минут он сможет поехать на работу, отсоединяет старые провода и тут начинается самое интересное.

Все дело в том, что в спешке некоторые забывают в какой последовательности нужно соединить трамблер со свечами зажигания. Сегодня наша статья посвящается владельцам автомобилей Daewoo Nexia, которые столкнулись с проблемой установки новых высоковольтных проводов. Для тех, кто не знает, в Нексии установлен 8 клапанный двигатель с рабочим объемом 1.5 литра G15MF. После небольшого вступления можно приступать к установке новых проводов. Отсчет цилиндров у Дэу Нексии идет от ремня ГРМ, то есть слева направо, если стоять лицом к открытому капоту. Кстати это самая распространенная нумерация цилиндров, а для тех, кто не понял о чем речь мы выкладываем фотографию с нумерацией:

Теперь необходимо найти на трамблере соответствующий контакт и соединить его с нужной свечей. Для этого нам нужно найти метку на корпусе трамблера, которая обозначает первый контакт, смотрим на фото:

Теперь согласно распиновке, которая приведена ниже определяем расположение следующих клемм и подключаем соответствующую свечу к нужному разъему. Для простоты замены проводов в дальнейшем или добавьте эту страницу в закладки или пометьте маркером нумерацию, конечно надписи нужно будет восстановить после мойки двигателя, но большинство его моет не так уж и часто.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ (на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Особенности конструкции

Полуторалитровый одновальный бензиновый рядный двигатель G15MF создавался до появления нормативов Евро-2, поэтому особенностью конструкции является предельно простая схема выпускного тракта без катализатора и зонда СО. Остальными нюансами ДВС стали:

• модернизация инжекторной системы – впрыск здесь распределенный, но одновременный, регулируется потенциометром, как на отечественных Ладах;
• доработка камер сгорания – у этих движков меньше диаметр цилиндра в сравнении с прототипом, и купольная форма камеры, частично продолженная в поршне;
• по данным производителя расход масла в пределах 300 г/1000 км, а бензина 8,8 л/100 км в смешанном цикле;
• ремень ГРМ с плоским зубом от ведущего бренда Гейтц с ресурсом 200000 км пробега, хотя безопасность клапанов здесь уже обеспечена, они не могут встретиться с поршнями.

Ремень ГРМ G15MF

Газораспределительная система выполнена по схеме SOHC с одним распределительным валом. В сравнении с образцом объемы камер сгорания снижены, мощность будет увеличена только в следующей серии моторов Daewoo – A15MF.

Для увеличения ресурса навесное приводится в движение отдельным ремнем, контролировать состояние которого рекомендовано каждые 20 тысяч км, а менять через 50 тысяч.

После введения регламента Евро-3 и, даже Евро-4, руководство Daewoo продолжало устанавливать эти морально устаревшие силовые приводы на Nexia и Espero вплоть до 2008 года. Компактно расположенное навесное оборудование не мешает производить капитальный ремонт, в том числе, собственными силами.

Зажигание 8 и 16 клапанов — в чем разница

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Фактически, “низ” мотора оставался неизменным — коленвал, блок цилиндров, кривошипно-шатунный механизм и цилиндро-поршневая группа. Изменилась только головка блока цилиндров, в ней появилось два распредвала. 8-клапанный мотор имел бесконтактную систему зажигания с трамблёром-распределителем, коммутатором и катушкой зажигания. Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам. Угол опережения зажигания выставляется ЭБУ по данным датчиков.

Выставляем момент зажигания на Нексии с 8-клапанным мотором

Выставить зажигание на восьмиклапаннике достаточно просто. Можно даже обойтись без стробоскопа, используя только штатный инструмент. Порядок работы такой:

1. Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.
2. Домкратом приподнимаем передок и включаем 4 передачу.
3. Открываем капот и ищем метку на шкиве коленвала и на кожухе ремня привода ГРМ.

Совмещаем метки на шкиве и на кожухе ремня ГРМ.

Снимаем крышку трамблера и бегунок.

Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.

Как выставить зажигание на Дэу Нексия 8 клапанов инжектор

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Изменилась только головка блока цилиндров, в ней появилось два распредвала.

Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону. Более свежий клапанный мотор получил бесконтактную электронную систему зажигания, которая не требует ручной регулировки.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, система зажигания дэу нексия в свою очередь управляется электронным блоком управления двигателем. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих система зажигания дэу нексия ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

Место установки датчика положения коленчатого вала на двигателе F16D3: Датчик фаз на двигателе A15SMS закреплен на задней стенке корпуса подшипников распределительного вала рядом с зубчатым шкивом распределительного вала.

Сигнал датчика фаз ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла. Для определения положения поршня первого цилиндра во время рабочего такта на двигателе F16D3 датчик фаз реагирует на прохождение выступа, выполненного на торце шкива распределительного вала выпускных клапанов.

На двигателе A15SMS датчик реагирует на прохождение система зажигания дэу нексия, выполненного на носке распределительного вала.

В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня. На основании выходных сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и определяет цилиндр, в который следует подать топливо.

При выходе из строя датчика фаз ЭБУ переходит в режим нефазированного впрыска топлива. Датчик фаз двигателя F16D3 Взаимное положение датчика фаз и шкива распределительного вала выпускных клапанов на двигателе F16D3 для наглядности показано на демонтированных деталях: На двигателе A15SMS датчик установлен в левом торце головки блока система зажигания дэу нексия.

Стержень датчика омывается охлаждающей жидкостью, циркулирующей через рубашку охлаждения головки блока цилиндров.

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Датчик температуры охлаждающей жидкости двигателей F16D3 и A15SMS Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, то есть его сопротивление уменьшается при повышении температуры. Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

С третьего вывода потенциометра ползункакоторый соединен с осью дроссельной заслонки, снимается сигнал для блока управления. Периодически измеряя выходное напряжение сигнала датчика, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и система зажигания дэу нексия импульсов впрыска топлива, система зажигания дэу нексия также для управления регулятором холостого хода.

Датчик положения дроссельной заслонки двигателей F16D3 и A15SMS Датчик абсолютного давления разрежения воздуха на впуске оценивает изменения давления воздуха в ресивере впускного трубопровода, которые зависят от нагрузки на двигатель и частоты вращения его коленчатого вала, и преобразует их в выходные сигналы напряжения.
