Замена трамблера на автомобилях ВАЗ

Принцип работы контактного зажигания в принципе не очень отличается от работы бесконтактного зажигания, однако надежность трамблера в целом ухудшается из-за того, что в кулачковом зажигании находятся поверхности, по которым случаются замыкания обмотки катушки зажигания. О том, как работают эти системы, существует много информации, которая представлена как в справочной литературе, так и в интернете. Мы не будем разбираться в принципах их работы, мы поговорим о том, как заменить трамблер контактного исполнения бесконтактным трамблером.

Замена трамблера

Что необходимо для этой процедуры? Конечно, сам комплект зажигания, в который входит катушка, трамблер, соединительные провода, блок коммутации; комплект высоковольтных проводов (их еще называют бронепровода); гаечные ключи, два самореза, сверло, отвертка; 4 свечи зажигания, обязательно с маркировкой ДВРМ. Весь комплект для данной процедуры примерно обойдется в 2000 руб., все, конечно, зависит от региона, однако приобретать лучше в проверенных магазинах, там, где персонал сможет ответить на ваши вопросы. Отправляясь за комплектом, следует знать марку и объем двигателя

Длина трамблера может быть разной, на это рекомендуется обратить внимание

Правильно снимаем трамблер

Если старое зажигание будет стоять правильно, то установить правильно новое зажигание не составит труда. Сначала с аккумулятора снимаем клемму, потом с катушки зажигания отсоединяем провода, отсоединяем высоковольтный провод и снимаем крышку трамблера. Потом положение бегунка выставляем так, чтобы он относительно двигателя был повернут на угол 90о. В этом случае замена трамблера на момент зажигания повлияет не существенно. Двигатель лучше всего проворачивать специальным ключом храповика (можно либо приобрести, либо по образцу сделать самому), при этом коленчатый вал следует вращать по часовой стрелке (это если смотреть на мотор встречно движению авто). Чтобы новый трамблер поставить в такое же положение, в каком находился старый трамблер, на блоке цилиндров делается метка, которую лучше всего поставить посередине пяти полосок на трамблере (получается напротив третьей черточки). Теперь можно открутить гайку крепления трамблера, снять шайбы и вытащить старый кулачковый трамблер.

Установка бесконтактного зажигания

Настало время установить новый трамблер. Для этого снимаем с трамблера крышку, подносим его к месту крепления, после чего устанавливаем бегунок в положение, которое перпендикулярно двигателю и вставляем трамблер. После чего сравниваем оставленную на блоке цилиндра метку с меткой на новом трамблере, надеваем шайбы и фиксируем гайкой. Снятую ранее крышку надеваем назад на трамблер, вставляем в нее центральный провод от катушки и высоковольтный провод, идущий от свечей зажигания.

Таким же образом неисправный кулачковый трамблер заменяется рабочим трамблером.

Следующим шагом будет замена катушки зажигания. Эта процедура несложная — отсоединяем все провода от старой катушки, откручиваем гайки крепления, снимаем катушку. Вместо старой катушки ставим новую катушку. Провод от катушки зажигания к трамблеру коричневого цвета можно положить в ящик, в будущем может еще пригодиться. Теперь к катушке зажигания подключаем центральный высоковольтный провод, а также провода от трамблера (прерыватель-распределителя) к свечам зажигания. Оба провода коричневого цвета подключаем к одному контакту новой катушки, к другому контакту подключаем два провода синего цвета. Разъем с 3-мя контактами вставляем в надлежащее гнездо в трамблере.

Устанавливаем коммутатор — выбираем любое место, просверливаем две дырки и прикручиваем коммутатор на саморезы, при этом под один саморез необходимо подложить клемму массы. Коммутатор обычно устанавливают между левой фарой и бачком омывателя. Теперь большой разъем необходимо вставить в коммутатор и проверить соответствует ли электрической схеме, то, что мы сделали. Если все соединения были сделаны правильно, то провода аккуратно собираем в жгут, фиксируем их и пробуем завести свой автомобиль.

Вот таким образом производится замена трамблера ВАЗ. Стоит отметить, что после того, как кулачковый трамблер был заменен бесконтактным, может потребоваться небольшая регулировка угла опережения зажигания и холостого хода.

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

• Индукционный датчик-прерыватель.
• Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
• Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

• Снимаем крышку трамблера и бегунок.
• Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
• Устанавливаем БДП и выводим его провода через отверстие в корпусе.
• Надеваем на ось ротора триггерное кольцо.

• Возвращаем на место бегунок и крышку трамблера.
• Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:. Несомненными достоинствами БДП являются:

Несомненными достоинствами БДП являются:

• Невысокая стоимость.
• Простота установки.
• Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Неисправности

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

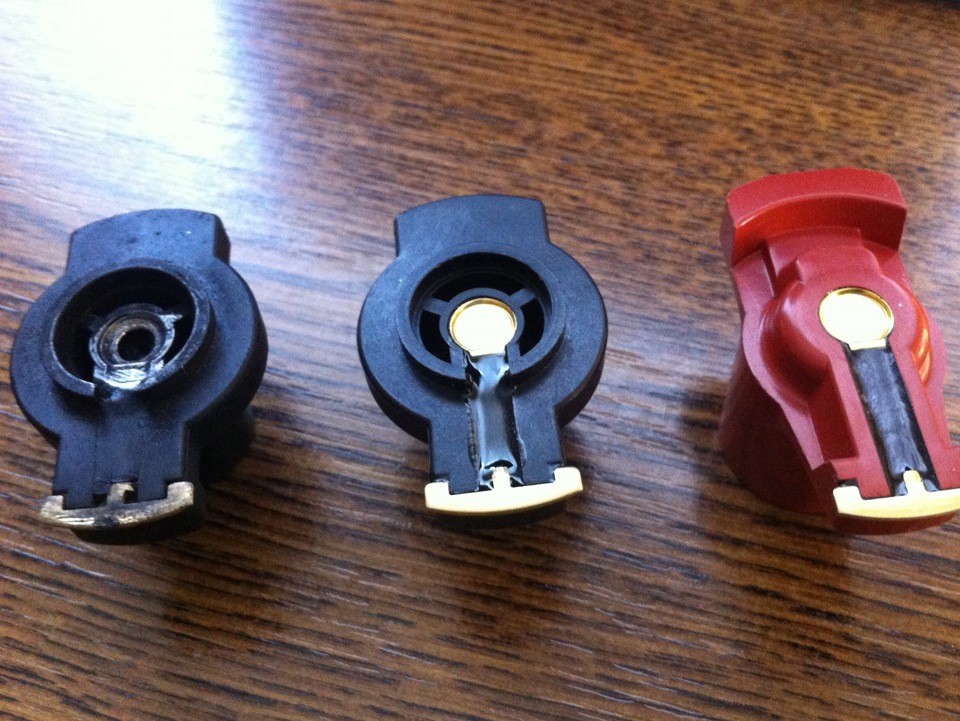

• прогорание бегунка;
• окисление или замыкание контактов под крышкой;
• пробой крышки трамблера;
• поломка одного из датчиков;
• проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт. Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Устройство и принцип работы прерывателя распределителя или трамблера — видео

Одна из важнейших частей бензинового двигателя – это трамблер, официальное название прерыватель-распределитель зажигания.

Благодаря трамблеру электрические импульсы подаются на каждую свечу отдельно. Вследствие чего, производится разряд и соответствующие воспламенение топливной смеси, в каждой камере поршня. Характер работы до нынешних времен мало чем отличается от первых прототипов.

Может меняться тип устройства, его размеры, габариты, «посадка» в моторном отсеке, но не изменится задача, распределять разряды по цилиндрам. Учитывайте, что в авто гораздо больше одного цилиндра, почему и требуется распределительный механизм, равномерно разделяющий заряд по «отсекам».

Запомните главное, функционирование некоторых ДВС бензинового или газового цикла, невозможно без трамблера. В современных машинах стараются избавляться от них, виду не надежности. Меняют на индивидуальные катушки (модули зажигания), прикрепляющиеся к свечке отдельно или попарно. Как уже поняли, оформлены они в модули, где находится от двух до четырех катушек. Избавившись от распределителя, ток стали подавать напрямую с ЭБУ через транзисторные ключи, которые поочередно передавали 12 В на катушки.

С последних импульсы «уходили» на свечу. Управляют катушками в таком случае контролеры. ЭБУ благодаря различным датчикам получает и анализирует сведения по двигателю, и уже на основании этого подает нужный сигнал к модулю. Оснащаются такими модулями зажигания, современные модели от производителей Мерседес, БМВ, Шкода, Ситроен, Пежо, Хонда, Субару и других.

Исключение составляют дизельные агрегаты, как известно, для воспламенения искра не требуется. Поджег, происходит благодаря сжатию воздуха и дизеля. Такой принцип работы для «бензина» не уместен, потому что в случае сжатия последнего, произойдет банальный взрыв.

Общая проверка трамблера

Всегда проверка трамблера сводится к следующему: в темноте на функционирующей силовой установке анализируется его работа.

• Если заметны утечки искры, то налицо нарушения изоляции.
• Крышка распределителя обязана быть сухой и чистой. Случаются также прогары крышки.
• Дальнейшая проверка касается проводки. Надо диагностировать соединения на целостность.
• Обязательно проверяются клеммы – они не должны легко выниматься.

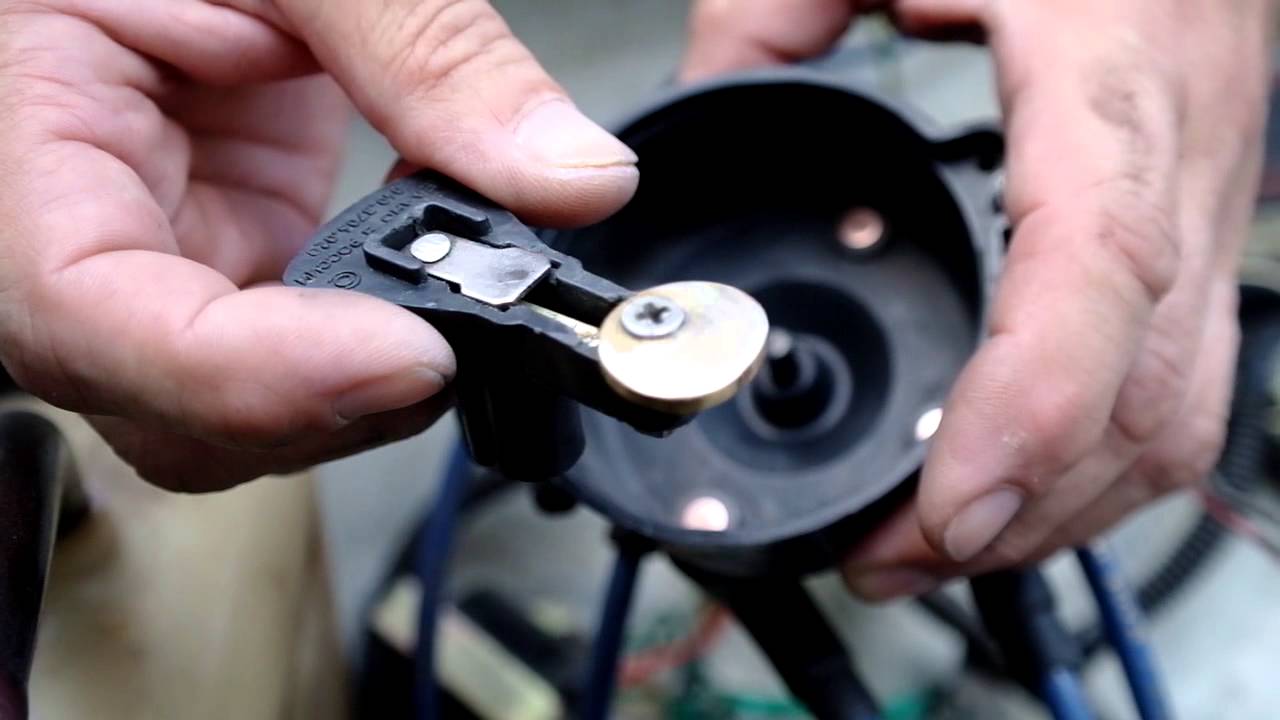

• Диагностируется бегунок.
• Проверяется контактная группа на зазоры.
• Проверяется износ контактов, их состояние.

Примечание. Величина зазора, как правило, должна быть в пределах 1-2 мм.

Более подробная проверка трамблера подразумевает следующие действия:

• К боковой распределительной клемме подключается лампочка.
• Зажигание включается, силовая установка заводится вручную специальной рукояткой или методом толкания на высокой передаче.

Внимание. При работающем трамблере свет обязан включаться/гаснуть через определенные интервалы времени

Для четырехцилиндровых ДВС, например, через каждые пол-оборота свет должен загораться. В противном случае, где-то наблюдается КЗ (т.е, подвижная часть контакта прикасается к корпусу).

Неисправным может быть и конденсатор, если он, конечно, установлен.

Как известно, трамблеры ставятся на системы зажигания старого и нового образцов. Если речь идет о контактном зажигании, то малейшее загрязнение в контактах или изменение зазоров может привести к неправильному функционированию распределителя.

Также на работу трамблера старого образца немаловажное значение оказывает внешнее состояние контактной группы. В отличие от этого, на системах зажигания нового образца данные проблемы не актуальны

По этой причине, чтобы избежать тяжелых последствий, на автомобилях, оборудованных старой системой зажигания, следует проводить диагностику каждые 10 тыс. километров пробега.

К неисправностям распределителя относят несомненно износ вальных кулачков, упора, втулок и т.д. Понятно, что все неисправности приводят к изменению зазора или нарушению функционирования. Вследствие этого автомашина теряет в мощности двигателя, работа силовой установки прекращается на ХХ, снижается приемистость, появляются рывки и т.д.

В некоторых случаях, если трамблер неисправен долгое время, возникают хлопки в системе выпуска. Однако такое возможно и при других проблемах, но в основном, при сгорании шумоподавительного резистора.

Симптомы не заводимого двигателя, если они касаются силовой установки, как правило, связаны бывают с контактной группой, их загрязнением или изменением зазоров, а также с катушкой зажигания.

ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА

Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.

В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.

Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:

1. Выступает инициатором искрообразования. Это происходит за счёт размыкания контактов.
2. Устройство направляет сформированное напряжение на нужную свечу.
3. Трамблер при необходимости может изменять момент искрообразования. Данный параметр определяется режимом движения, который выбрал водитель. Также многое зависит от качества и сорта топлива.
4. Устройство способно накапливать энергию в бобине.

Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.

Крышка

Крышка распределителя – это первая составляющая, на которую стоит обратить внимание. Именно в этой части трамблера происходят самые важные действия, именно здесь больше всего нагрузки

В связи с этим крышка и ее элементы приходят в негодность раньше остальных.

Помимо крышки, часто в зону риска из элементов трамблера попадают ротор, контактная группа, датчик холла, подшипники и т. д.

Итак, симптомы неисправной крышки распределителя незамысловаты, однако коварны. Сам мотор может начать дергаться в процессе езды, обороты его проваливаться или не набираться вовсе. А в дождь проблема даст о себе знать еще больше, вплоть до невозможности проехать и пару метров.

Крышку можно проверить самостоятельно, достаточно хорошенько осмотреть ее при хорошем освещении. Неудовлетворительное состояние эбонитового материала, стертость контактов или наличие на нем налета, влаги и конденсата – все это явно свидетельствует о наличии каких-то проблем с крышкой.

Самое опасное в крышке, это трещины. Отсюда будет утекать ток. При этом вовсе не обязательно, чтобы трещины были большие. Даже через микротрещины может выходить токовая энергия.

Для эффективного осмотра, крышку рекомендуется полностью снять, очистить. Подвергать осмотру следует и с внешней, и с внутренней стороны. Любой дефект, обнаруженный на корпусе либо на контакте, уже повод для ремонта или замены крышки.

Например, если на контактах образовался нагар или налет, то его надо обязательно снять. Используется специальная щетка с металлическими прутиками.

Диагностировать внутреннюю часть крышки следует куда более обширнее

Первоочередное внимание, опять же, акцентируется на 4-х контактах: есть налет графитовой пыли или нет. Осматривается обязательно и сам графитовый стержень, проверяется на нормальность работы (он обязан легко вдавливаться и выходить)

Вакуум или регулятор зажигания. Он служит для подбора более правильного момента искрообразования. Стал важным звеном распределительной системы, ведь скорость горения топлива не постоянна и в зависимости от давления, температуры и прочих факторов может изменяться. Вакуум корректирует эти самые недочеты.

Представляет собой диафрагму с пружиной и штоком, подсоединенном к вращающейся площадке с контактами. Приводится в действие диафрагма вакуумом (разряжением воздуха).

Фиксируется вакуум на распределителе всего 2-я болтами. Неисправный регулятор – это порванная либо забитая грязью диафрагма. Увидеть ее можно только после того, как удастся располовинчить ВКЗ. Только надо быть уверенным в том, что неисправен именно он.

Отдельно продается, конечно же, и мембрана. Если в неисправном ВКЗ неисправна мембрана, то достаточно будет заменить только ее. Она, естественно, должна подойти по диаметру.

Если все удалось сделать правильно, то машина сразу же даст об этом знать. Намного улучшится ускорение с любых передач.

Распространенные неисправности трамблера

Сложная конструкция, обилие мелких элементов обусловливают большое разнообразие неполадок, которые могут возникнуть в работе трамблера. Рассмотрим наиболее часто встречающиеся из них:

• повреждение крышки — проявляется нестабильностью работы двигателя, его дерганием, провалами оборотов, во влажную погоду — глохнущим мотором. Неполадки могут быть механическими (трещины, сколы, попадание влаги внутрь крышки) либо химическими (окисление скрытых под крышкой контактов);
• перегорание предохранителя бегунка — в результате становится невозможна передача электричества на катушку зажигания;
• выход из строя конденсатора, приводящий к подаче на свечи избыточного напряжения;
• нарушение геометрии вращения вала, его заклинивание либо прогиб, повреждение корпуса трамблера — являются следствием серьезных механических повреждений, требуют полной замены вышедшей из строя детали.
• вакуумный регулятор зажигания — приходит в негодность при разрыве либо загрязнении диафрагмы.

Отметим, что это лишь наиболее распространенные неисправности — на практике можно столкнуться и с другими проблемами, выявить которые сможет только специалист.

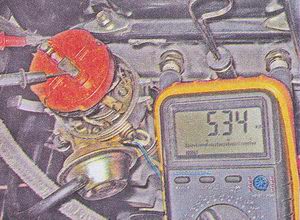

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

УЗСК
Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

УОЗ
Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Важно!Нагрузка определяется при помощи дроссельной заслонки.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Внимание!Трамблер меняет момент искрообразования, тем самым влияет на эксплуатационные характеристики мотора.

ОКТАН-КОРРЕКТОР

Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

БЕСКОНТАКТНЫЕ СИСТЕМЫ

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Внимание!В коммутаторах сигнал подаётся на управляющий электронный модуль, а не на катушку.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

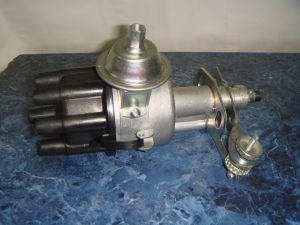

Трамблер: устройство и работа

Трамблер, или прерыватель распределитель зажигания — это важный элемент бензинового двигателя внутреннего сгорания. Именно благодаря трамблеру подается электрический импульс на каждую из свечей зажигания, из-за чего происходит ее разряд и воспламенение топливно-воздушной смеси в камере сгорания каждого из поршней.

Конструкция данного устройства оставалась практически неизменной с момента его изобретения в 1912 году американским изобретателем и успешным предпринимателем Чарльзом Кеттерингом (Charles Franklin Kettering). В частности, Кеттеринг являлся основателем известной компании Delco, ему принадлежит 186 патентов связанных с электрической контактной системой зажигания.

Попробуем разобраться с устройством и принципом работы прерывателя распределителя зажигания.

Устройство

Детально описывать каждую шайбочку и пружинку мы не будем, поскольку имеется на нашем сайте Vodi.su статья, в которой устройство прерывателя раскрыто вполне доступно.

Основными же элементами являются:

• привод распределителя (ротор) — шлицевой валик, который входит в сцепление с шестерней распредвала или специального промвала (в зависимости от устройства двигателя);
• катушка зажигания с двойной обмоткой;
• прерыватель — внутри него находятся кулачковая муфта, группа контактов, центробежная муфта;
• распределитель — бегунок (он прикреплен к валу привода сцепления и вращается вместе с ним), крышка трамблера (от нее отходят высоковольтные провода к каждой из свечей).

Кроме того, в зависимости от вида трамблера, в нижней части конструктивно связанный с приводным валиком, установлен октан-корректор, который корректирует скорость вращения под определенный тип бензина — октановое число. В более старых версиях его нужно корректировать вручную. Что такое октановое число мы тоже рассказывали на нашем сайте Vodi.su.

Принцип работы

Принцип работы достаточно простой.

Когда вы поворачиваете ключ в замке зажигания, замыкается электрическая цепь и напряжение от аккумулятора подается на стартер. Бендикс стартера входит в зацепление с венцом маховика коленвала, соответственно, движение от коленвала передается на приводную шестерню валика распределителя зажигания.

При этом на первичной обмотке катушки замыкается цепь и возникает низковольтный ток. Контакты прерывателя размыкаются и ток высокого напряжения аккумулируется на вторичной цепи катушки. Затем этот ток поступает на крышку трамблера — в нижней ее части имеется графитовый контакт — уголек или щетка.

Бегунок постоянно находится в контакте с этим центральным электродом и, вращаясь, передает часть напряжения попеременно на каждый из контактов, связанный с определенной свечой зажигания. То есть индуцированное в катушке зажигания напряжение поровну распределяется между всеми четырьмя свечами.

Вакуумный регулятор связан трубкой с впускным коллектором — задроссельным пространством. Соответственно, он реагирует на изменение интенсивности подачи воздушной смеси в двигатель и изменяет угол опережения зажигания. Это нужно для того, чтобы искра подавалась в цилиндр не в тот момент, когда поршень находится в верхней мертвой точке, а немного с опережением. Детонация будет происходить точно в момент впрыска топливно-воздушной смеси в камеру сгорания, а ее энергия будет толкать поршень вниз.

Следует отметить, что данный вид трамблера с механическим распределителем устанавливается преимущественно на автомобилях с двигателями карбюраторного типа. Понятно, что при наличии каких-либо вращающихся деталей происходит их износ. В инжекторных двигателях или даже более современных карбюраторных используется, вместо механического бегунка, датчик Холла, благодаря ему распределение производится за счет изменения интенсивности магнитного поля (см. эффект Холла). Данная система более эффективная и занимает меньше места под капотом.

Если же говорить о наиболее современных автомобилях с инжектором и распределенным впрыском, то там используется электронная система зажигания, ее также называют бесконтактной. За изменением режимов работы двигателя следят различные датчики — кислорода, коленвала — от которых сигналы подаются на электронный блок управления, а с него уже идут команды на коммутаторы системы зажигания.
