Mitsubishi pajero двигатель 4d56 и 4d56t

Ремень ГРМ

В приводе ГРМ и топливного насоса используется зубчатый ремень. За ним проложен еще один ремень, приводящий оба балансирных вала. Оба ремня нужно менять каждые 80 000 км – столько служат оригинальные ремни. При этом производитель предусматривает процедуру подтяжки обоих ремней, которую стоит выполнять каждые 30 000 – 40 000 километров. Если забыть о подтяжке, то ремень может быстро износиться и порваться.

Вообще ремни ГРМ и балансиров – больное место на этом двигателе. Обрыв ремня происходит из-за использования низкокачественных заменителей или несоблюдения сроков замены ремня. Также ремень ГРМ может перескочить или порваться при обрыве ремня балансирных валов.

В этом случае поршни ударят по клапанам… Но в большинстве случаев клапана не погнутся. Весь удар примут на себя коромысла клапанов – они специально сделаны деформируемыми. Опытные паджероводы возят с собой запасной ремень и пару запасных коромысел. Говорят, в дороге можно отремонтировать мотор после перескока ремня ГРМ за пару часов.

Но важно, если ремень ГРМ порвался или перескочил, не заводить двигатель. В этом случае разрушения будут более серьезными – от ударов поршней по клапанам поломается ось коромысел

А на моторе 4D56 с впрыском Common Rail при обрыве ремня ГРМ повреждения гораздо серьезнее: вырывает крепежные болты бугелей распредвала.

На какие машины ставился двигатель

Мотор Mitsubishi 4D56 ставился на многие автомобили бренда, в том числе Delica, L200, Pajero Sport 2011 и других годов выпуска, Pajero Pinin и т. д. Также аналоги южнокорейского производства устанавливались на Hyundai Galloper и Grace. Для наглядности приведем таблицу со списком автомобилей, на которых можно встретить именно 4D56. Во всех случаях речь идет об автомобиле Митсубиси.

Модель	Годы производства
Делика 3	1986 – 1999
Делика 4	1994 – 2007
Л200 2	1986 – 1996
Л200 3	1996 – 2006
Л200 4	2006 – 2016
Паджеро 1	1986 – 1991
Паджеро 2	1990 – 2000
Паджеро 3	1999 – 2006
Паджеро Спорт 1	1996 – 2008
Паджеро Спорт 2	2008 – 2016

История двигателя

Моторное подразделение японского автопроизводителя Митсубиси вело разработку двигателя 4d56 на протяжении десяти лет. В результате произвели достаточно мощный силовой агрегат, который способен одновременно быстро разгонять такой нелёгкий автомобиль, как Мицубиси Паджеро спорт и преодолевать бездорожье.

Mitsubishi 4d56 (на фото в разрезе) дебютировал в далёком 1986 году на первом поколении Pajero. Он является приемников 2,4-литрового двигателя 4D55.

Шорт блок данного мотора изготовлен из чугунного сплава, который включает в себя рядное расположение четырёх цилиндров. Диаметр цилиндров был немного увеличен, по сравнению с предшественником 4D55 и составляет 91,1 мм. Блок оснащён кованным коленчатым валом с двумя балансировочными валами и увеличенным ходом поршня. Длина шатунов и компрессионная высота поршней были также увеличены и составляют 158 и 48,7 мм соответственно. В результате всех изменений, производителю удалось добиться повышенного рабочего объёма двигателя – 2,5 литра.

Сверху блока установлена головка блока цилиндров (ГЦБ), которая изготовлена из алюминиевого сплава и включает в себя вихревые камеры сгорания. Газораспределительный механизм двигателя (ГРМ) комплектуется одним распредвалов, то есть по два клапана на цилиндр (один впускной и один выпускной). Как и положено, диаметр впускных клапанов немного больше, чем у выпускных (40 и 34 мм соответственно), а ножка клапана обладает толщиной 8 мм.

У двигателя Mitsubishi 4d56 есть аналоги в модельной линейки двигателей от корейского автопроизводителя Hyundai. Самые первые вариации данного мотора были атмосферные и не отличались какими-то выдающимися динамическими или тяговыми показателями: мощность составляла 74 л.с, а крутящий момент – 142 Н*м. Корейская компания комплектовала ими свои автомобили D4BA и D4BX.

После этого стартовал выпуск турбированной модификации дизельного двигателя 4d56, где в качестве турбонагнетателя использовался MHI TD04-09B. Этот агрегат придал силовой установке новую жизнь, что выражалось в увеличении мощности и крутящего момента (90 л.с и 197 Н*м соответственно). Корейский аналог данного мотора имел название D4BF и устанавливался на Hyundai Galloper и Grace.

Двигателя 4d56, которые приводили в движение Mitsubishi Pajero второго поколения, оснащались более производительной турбиной TD04-11G. Следующей доработкой было добавление интеркулера, а также увеличение основных технических показателей двигателя: мощности до — 104 л.с, а крутящего момента – до 240 Н*м. На этот раз силовая установка имела индекс Hyundai D4BH.

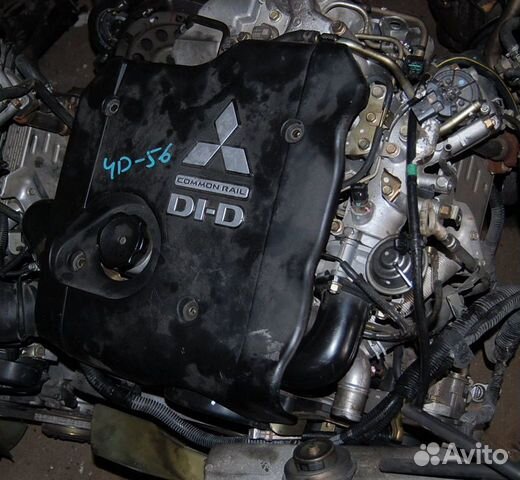

Выпуск версии двигателя 4d56 с топливной системой Common Rail состоялся в 2001 году. Мотор оснащался совершенно новым турбокомпрессором MHI TF035HL в паре с интеркулером. Кроме того, были использованы новые поршни, что привело к снижению степени сжатия до 17. Всё это привело к увеличению мощности на 10 л.с, а крутящего момента на 7 Н*м, по сравнению с предыдущей моделью двигателя. Двигателя этого поколения обозначались di-d (на фото) и соответствовали экологическому стандарту ЕВРО-3.

Усовершенствованная система головки блока цилиндров DOHC, то есть двухраспредвальная система, включающая по четыре клапана на один цилиндр (два впускных и два выпускных), а также система впрыска топлива Common Rail второго модификации начали применять на силовых агрегатах 4d56 CRDi начиная с 2005 года. Изменились также диаметры клапанов, они стали меньше: впускные – 31,5 мм, а выпускные – 27,6 мм, ножка клапана уменьшилась до 6 мм. Первая вариация двигателя имела турбонагнетатель IHI RHF4, который позволял развивать мощность до 136 л.с, а крутящий момент увеличился до 324 н*м. Существовало также и второе поколение этого мотора, которое характеризуется той же турбиной, но уже с изменяемой геометрией. Кроме того, были использованы совершенно другие поршни, рассчитанные на степень сжатия 16,5. Оба силовых агрегата соответствовали экологическим стандартам ЕВРО-4 и ЕВРО-5, в соответствии с годом выпуска.

Начиная с 1996 года, двигатель 4D56 стали убирать с некоторых моделей автомобилей, а вместо него устанавливали силовой агрегат 4M40 EFI. Окончательное завершение производства пока ещё не наступило, им комплектуются автомобили в отдельно взятых странах. Преемником 4D56 стал мотор 4N15, дебют которого состоялся в 2015 году.

Технические характеристики

Рабочий объем двигателя 4d56 составлял 2,5 литра во всех версиях, что позволяло развивать мощность 95 л.с. без турбокомпрессора в поздних моделях. Двигатель не содержит новых конструктивных решений и выполнен в стандартной форме: Рядная четырехцилиндровая конфигурация, с алюминиевой головкой блока цилиндров и чугунным блоком. Использование именно таких металлических сплавов обеспечивает необходимую термическую стабильность двигателя, а также значительно снижает его массу.

Еще одной особенностью этого двигателя является коленчатый вал, который изготовлен из стали и имеет пять точек опоры. Гильзы цилиндров сухие и сжатые в блоке — поэтому нет необходимости в ремонте блока цилиндров. Несмотря на то, что поршни 4d56 изготовлены из легкого алюминиевого сплава, они отличаются высокой прочностью и надежностью.

Вихревые камеры сгорания были включены для повышения энергоэффективности и экологичности. Он также обеспечивает полное сгорание топлива, что улучшает общую производительность двигателя и снижает уровень выбросов.

С 1991 года силовой агрегат Mitsubishi 4d56 претерпел ряд изменений. Он оснащен специальной системой для усиленного прогрева двигателя перед запуском. Это решило извечную проблему работы дизельного двигателя зимой, поскольку отныне владельцы двигателей 4d56 могли забыть о проблеме замерзания дизельного топлива при низких температурах.

Та же версия двигателя Mitsubishi 4d56 была оснащена турбокомпрессором с воздушным и водяным охлаждением. Это не только увеличило мощность, но и обеспечило лучшую тягу на низких оборотах. Хотя это новая разработка, отзывы владельцев показывают, что турбина имеет превосходный уровень надежности и в целом очень успешна. Отказы почти всегда объяснялись неправильной эксплуатацией и плохим техническим обслуживанием.

Следует также подчеркнуть простоту эксплуатации и обслуживания Mitsubishi 4d56. Даже масло можно менять каждые 15 тысяч километров. Топливный насос высокого давления (на фото) также характеризуется длительным сроком службы — его можно заменить не ранее чем через 300 тысяч километров пробега, когда изнашиваются поршни.

Ниже представлена таблица основных технических параметров двигателя Mitsubishi 4d56, в атмосферном и турбированном исполнении:

Индекс двигателя	4D56	4D56 турбо
Рабочий объем, куб. см	2476
Водоизмещение, куб. см, куб. см, куб. см, куб. см, куб. см	70 — 95	82 — 178
Крутящий момент, Н*м	234	400
Тип двигателя	Дизель
Средний расход топлива, л/100 км	05.01.2018	5.9 — 11.4
Тип масла	5W-30 10W-30 10W-40 15W-40
Информация о двигателе	Линейный 4-цилиндровый, 8-клапанный атмосферник	Турбированный 4-цилиндровый рядный двигатель, 8- или 16-клапанный, OHC (DOHC), COMMON RAIL
Диаметр цилиндра, мм	91.1	85 — 91
Степень сжатия	21	21
Ход, мм	95	88 — 95

Что посоветуют механики

Почему сапунит дизельный двигатель КАМАЗ

«Золотые правила» грамотного водителя заключаются в следующем.

Один из главных советов, которые дают профессионалы автомобильной промышленности – постоянный контроль ремня балансировочных валов. Делать это нужно, проехав 50 000 км. Обрыв этого элемента ведет к разрыву ремня ГРМ, нарушая безопасность и спокойствие водителя. Отдельные умельцы пытаются улучшить состояние силового узла, выбрасывая ремни валов. Настоятельно не рекомендуется совершать столь опрометчивый поступок. Возрастет нагрузка на коленвал, в итоге способствуя полной его поломке. Это выльется в дорогостоящие ремонтные работы.

Ресурс турбокомпрессора рассчитан изготовителями на 300 000 км. После каждый 30 000 км стоит почистить клапан EGR и не пренебрегать серийной диагностикой. Существенную роль для двигателя 4д56 «Паджеро спорт» играет качество заливаемого в бак горючего. Особенно это ощутимо в моторе в 178 л. с. Залито плохое топливо – следует ожидать понижения ресурса. Менять топливный фильтр обязательно после прохождения 15 тыс. км.

Касаемо тюнинга «постаревшего» в мире авторынка мотора, специалисты не советуют форсифицировать его качества. Некоторые смельчаки, правда, отдают машину в тюнинг-ателье, заказывая услугу по чип-тюнингу и перепрошивке. Таким способом 178 «коней» мгновенно превращаются в 210.

Двигатель в разное время использовался в качестве силовой установки на «Митсубиси-Челенджер», «Делика», L200, L300, различных модификациях «Паджеро», «Спейс-Геар», «Страда».

Интересный факт. Владельцы «УАЗ» успешно экспериментируют, устанавливая этот двигатель. В купе с МКПП они создают отличный союз.

В целом жизненно необходимое приспособление характеризуется как ремонтопригодное. С поиском автозапчастей для него проблем не возникает. Главное – своевременно приезжать на СТО и подвергать автотранспорт диагностическим процедурам, вовремя менять масло, следить за состоянием узла и его элементов. В таком случае о ремонте можно будет не вспоминать. Выбирать технический центр необходимо, не жалея времени, от опыта специалистов много зависит.

4N15 дизельный двигатель Мицубиси Паджеро 3

Третье поколение популярных внедорожников японского концерна оснащается дизельными движками 4N15. Это новое поколение силовых агрегатов. Среди их конструктивных особенностей:

• архитектура R4;
• алюминиевый блок цилиндров с сухими чугунными гильзами;
• рабочий объём – 2442 куб. см;
• максимальная мощность (в зависимости от степени форсировки) – 154 – 181 л. с.

Мотор экономичнее предшественников и работает несколько тише. Информации для составления полноценного рейтинга надёжности 4N15 пока недостаточно. Однако можно смело предположить, что ресурс силового агрегата с алюминиевым блоком цилиндров окажется ниже, чем у предшественников, а требования к расходным материалам – выше.

Объем двигателя, куб.см	2442
Максимальная мощность, л.с.	154 — 181
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	430 (44) / 2500
Расход топлива, л/100 км	7,5
Особенности двигателя	DOHC (два верхних распредвала) с электронной системой управления фазами газо­распределения MIVEC
Количество цилиндров	4

Решая, какому двигателю на Мицубиси Паджеро Спорт отдать предпочтение, ни в коем случае нельзя забывать о специфике российских условий эксплуатации. Солярка низкого качества, моторное масло, не соответствующее требованиям разработчиков и плохое техническое обслуживание способны стать причиной поломки даже самого надёжного силового агрегата.

Двигатель

Чем больше объём двигателя, тем мощнее машина, и тем, как правило, она больше. Нет смысла ставить малокубатурный мотор на большой автомобиль, двигатель просто не сможет справится с его массой, так же бессмысленно и обратное — ставить большой мотор на лёгкий автомобиль. Поэтому производители пытаются подобрать мотор. к цене машины. Чем дороже и престижней модель, тем большего объёма на ней двигатель и тем он мощнее. Бюджетные версии редко могут похвастать кубатурой свыше двух литров.

Объём двигателя выражается в кубических сантиметрах или в литрах. Кому как удобней.

Объем двигателя Мицубиси Паджеро Спорт составляет от 2.4 до 3.2 л.

Мощность двигателей Mitsubishi Pajero Sport от 99 до 222 л.с.

Рамный внедорожник Mitsubishi Pajero Sport стоит в модельной линейке между флагманом Mitsubishi Pajero и таким же среднеразмерным SUV Mitsubishi Outlander.

Моторная гамма Mitsubishi Pajero Sport частично перекликается с двигателями старшей версии Pajero и состоит из дизельных и бензиновых агрегатов объемом от 2,4 до 3,5 литров.

Двигатель Mitsubishi 6G72 3.0

В семейство 6-цилиндровых моторов Mitsubishi 6G7, которые появились в 1986 году вошли 2,0-литровый 6G71 и более внушительный 6G72, рабочий объем которых составил 3,0 литра.

Чугунный блок цилиндров Mitsubishi 6G72 имеет V-образную конфигурацию с углом развала 60 градусов, алюминиевые головки с одним распредвалом на каждой, 12 клапанами и гидрокомпенсаторами.

Позже двигатель Mitsubishi 6G72 3.0 получил 24-клапанные ГБЦ с одном распределительным валом. Что позволило нарастить .

В 1990 году на Mitsubishi Pajero Sport стали устанавливать 24-клапанные ГБЦ с парой распредвалов и таким образом мощность возросла до 200-220 л.с. Помимо этого ГБЦ получила прямой впрыск GDI, степень сжатия достигала 11, а мощность 240 лошадиных сил.

Тюнинг

Тюнинг этого мотора возможен как изменением настроек управляющей электроники, так и инженерным способом с помощью установки новой мощной турбины и замены ряда силовых элементов двигателя.

1. Так называемый чип-тюнинг, при котором производится настройка блока управления, позволяет получить порядка 20 лошадиных сил. Существуют также экстремальные варианты тюнинга, которые только изменением блока управления позволяют довести мощность этого силового агрегата до 140-150 лошадиных сил. Однако такое увеличение мощности отрицательно сказывается на ресурсе этого движка.
2. При необходимости, кардинальным способом увеличить показатели мощности до отметки в 150 и более лошадиных сил возможна установка новой турбины, обеспечивающей высокое давление. В данном случае одновременно потребуется заменить коленвал, установить новый масляный насос, поменять блок управления двигателем 4d56 и ряд других элементов навесного оборудования. Необходимо сказать, что такой инженерный тюнинг даже при условии его выполнения грамотным специалистом неизменно приведет к ухудшению надежности и снижению ресурса этого мотора.

Отличия между 4N15 и 4D56

По своей работе оба дизеля явно отличаются. С новым мотором пикап идёт веселее, но самое главное — тише. Меньше стало колебаний, хотя вибрация дизельной установки в режиме холостого хода всё равно ощущается. Но дизель остаётся дизелем, и этот шум его отличительная черта, тем более, если ставится он на грузовой пикап.

Некоторые сложности могут возникнуть на первых порах с непривычки на старте. Плавно тронуться с места на механической коробке передач, без ювелирной работы с муфтой, не получится. И большая часть владельцев прежней Эльки, пересевшие на новую машину, с этим согласятся. Хотя вины двигателя здесь нет, но его взаимная связь с коробкой стала явно жёстче.

Вот с автоматической коробкой общаться куда приятнее. Вкупе с 4N15 на новом пикапе работает 5-скоростная АКПП.

Нашлись и такие, кто обвинил концерн ММС в даунсайзинге — намеренном уменьшении размера с целью улучшения функционирования и снижения затрат. Ну, мотор же стал меньше в объёме, чем был до этого. Однако при сравнении кубатур обоих двигателей получается разница в 34 куб. см., что не является большим отличием и ни о каком даунсайзинге речи быть не может.

Общие сведения о силовой установке 4D56

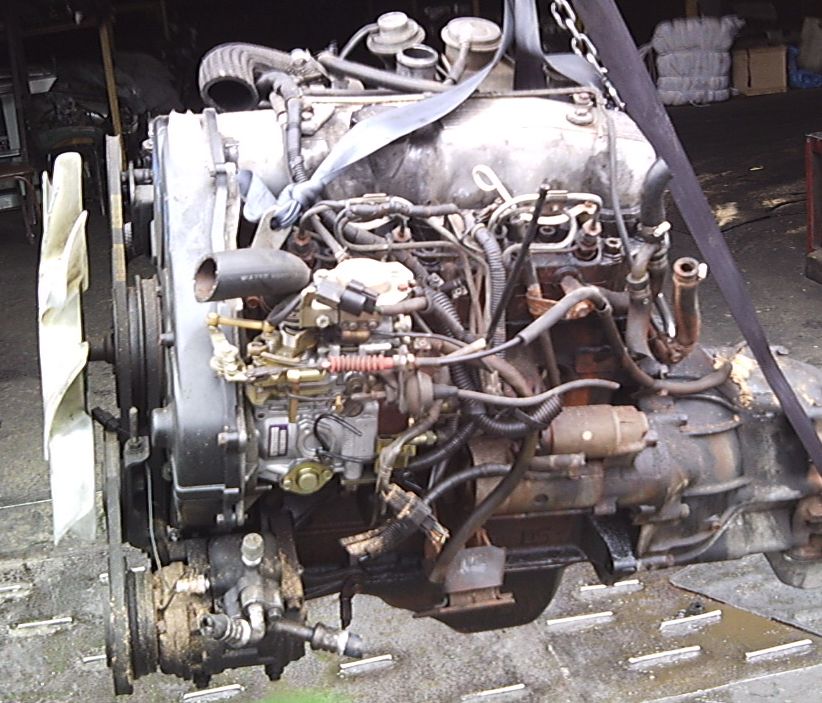

Дизельный двигатель 4D56 — 4-цилиндровый рядный силовой агрегат с 8-ю клапанами и объемом 2.5 л. Имеет мощность до 99 лошадиных сил, работает на дизельном топливе и соответствует классу экологичности Евро-1 или 2.

Описание устройства

4D56 — дизельный силовой агрегат, появившийся в 1986-м году и устанавливаемый на многие модели Митсубиси.

В системе установлен классический ТНВД, работающий на механическом принципе. Компания Хендай выпускала такой же мотор с названием D4BA, а потом появилась версия с турбиной. В последних модификациях был добавлен интеркулер, позволяющий развивать мощность до 99 лошадиных сил.

В 2001-м году на двигателе 4D56 появилась система Common Rail версии Denso. Сначала была выпущена 8-клапанная версия с турбиной и 114 л. с., а в 2005-м году появился 16-клапанный силовой агрегат с турбиной и 136 л. с. В 2006-м на Л200 был выпущен мотор с двумя турбинами и меняющейся геометрией.

Первоначальная версия двигателя 4D56 имеет следующие особенности:

• шатровый вид камеры сгорания;
• алюминиевая ГБЦ;
• отдельные ременные приводы для навесного оборудования;
• балансирные валы для уравновешивания инерции;
• кольца из чугуна;
• алюминиевые поршни;
• кованный коленчатый вал из стали, зафиксированный на 5 опорах;
• коромысла из алюминия с керамическим напылением.

Шкив коленвала вращается с помощью зубчатого ремня, имеющего ограниченный срок службы. Сами распределительные валы отличаются литым видом и имеют схему DOHC. В масляном фильтре предусмотрен перепускной клапан. Также имеется ERG и SQG для рециркуляции и облегчения зимнего пуска соответственно.

Технические характеристики

Первые версии автодизеля на 2.5 л имеют следующие параметры:

• вид — рядный;
• количество цилиндров/клапанов — 4/8;
• диаметр цилиндра — 91.1 мм;
• крутящий момент — от 142 до 240 Н*м;
• объем — 2.477 л;
• поршневой ход — 95 мм;
• коэффициент сжатия — 21 к 1;
• мощность — от 74 до 99 л. с.;
• горючее — ДТ;
• нормы экологичности — Евро-1 и Евро-2;
• вес силовой установки — 193 кг.

Смазочная система

Для нормальной работы двигателя важно проводить замену смазки раз в 10 тысяч километров. При выборе моторного масла стоит ориентироваться на класс CD и выше

Количество смазки в фильтре 5.5 л, а в фильтре и охладителе — 800 и 500 мл соответственно.

Летом желательно заливать смазку с вязкостью 10W-30, а в зимний период — 0W30. При эксплуатации машины в сложных условиях и по бездорожью частоту замены желательно уменьшить до 7500 км. Любителям динамичной езды и вовсе рекомендуется обновлять масло с периодичностью раз в 5000 км.

Турбина

В двигателях 4D56 применяется стандартная турбина Митсубиси TD04, оборудованная перепускной заслонкой. По мере оптимизации силового агрегата она также менялась. Есть 2 версии: с управлением от электровакуумного клапана или с самостоятельным контролем.

В основной версии турбокомпрессор имеет привод от отработавших газов выпускной системы. Управление давлением через клапан привода. Система охлаждения имеет воздушную структуру, а максимальное давление составляет 90 кПа. Также в моторе предусмотрен турбонагнетатель с меняющейся геометрией, предназначенный для уменьшения эффекта турбоямы. Саму турбину можно посмотреть на фото.

Турбокомпрессор 4D56 достаточно надежный и имеет большой срок службы. В случае сильного износа появляется люфт вала и крыльчатки, из-за чего происходит зацепление за корпус, появление гула и падение мощности мотора.

Расход топлива

Важным критерием выбора для покупателей является прожорливость автомобиля. Для машины с мотором 4D56 она зависит от состояния силового агрегата, его исправности, стиля вождения, вида трансмиссии и других особенностей. К примеру, на Митсубиси Паджеро Спорт 2004-го с МКПП расход топлива в л на 100 км имеет следующий вид:

• город — 12.6 л;
• смешанный — 10.1 л;
• трасса — 8.5 л.

Другие проблемы и неисправности

Неудовлетворительное качество лакокрасочного покрытия приводит к скорому появлению сколов. Металл на месте сколов может зацвести. Но даже без повреждений на кузове иногда появляются «паучки» (небольшие вспучивания краски). На лицо нарушение технологии покраски автомобиля. Чаще всего владельцам приходиться перекрашивать заднюю дверь. Но нередки случаи появления проблем с передними дверьми и крышей. Не достаточно хорошо сопротивляются агрессивной внешней среде  хромированные элементы декоративной отделки кузова. Механизм опускания/подъема запасного колеса часто клинит в опущенном положении. Виной тому – неудачная конструкция механизма.

Не жалуют своей любовью владельцы Mitsubishi Pajero Sport и салон. Жесткий и гулкий пластик легко царапается и нередко скрипит. Рулевое колесо с кожаной отделкой зачастую начинает облазить уже в первый год эксплуатации автомобиля. С 2012 года стали устанавливать рулевое колесо с более качественной отделкой, но и к нему возникают подобные претензии. Появление хруста при повороте руля может означать скорый выход из строя шлейфа подушки безопасности («улитки»). Иногда начинает скрипеть пыльник внизу рулевой колонки у пола. Что бы он замолчал, пыльник достаточно просто смазать.

Многих владельцев не устраивает алгоритм работы климатической установки. Такие жалобы, наверное есть, чуть ли к каждому автомобилю. Главное, что механическая и агрегатная часть климатической системы Митсубиси Паджеро Спорт не доставляет хлопот своими неисправностями.

Электрика достает только владельцев Pajero Sport с 6-ью подушками безопасности. На приборной панели постоянно высвечивается индикация неисправности системы SRS. Причина в контактах блока управления SRS. Первоначально при обращении с проблемой дилеры выполняли очистку контактов и сбрасывали ошибку. При повторном обращении меняли сам блок SRS. Но ошибка могла появиться вновь, так как главная причина – контакт, так и не была решена. Одно из народных средств: установка стяжки у основания проводов подходящих к контакту. Но и оно не гарантирует полного «излечения».

Надежность, проблемы и ремонт двигателя 4D56 (D4BH, D4BF)

Выпуск мотора был начат в мае 1986 года и первым автомобилем с ним был Mitsubishi Pajero 1-го поколения. Этот двигатель пришел на смену 2.4-литровому 4D55. Блок цилиндров нового на то время 4D56 отлит из чугуна, имеет 4 цилиндра и рядную компоновку. Диаметр цилиндров 91.1 мм, внутри блока установлен кованый коленвал с ходом поршня 95 мм и 2 балансировочных вала. Длина шатунов 158 мм, компрессионная высота поршней 48.7 мм. В результате этого, мы получили 2.5 литра рабочего объема.

Накрыли блок алюминиевой ГБЦ с вихревыми камерами сгорания, с одним распредвалом и с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм, а толщина ножки клапана 8 мм.
Регулировка клапанов для 4D56 необходима каждые 15 тыс. км. На холодном двигателе зазоры следующие: впуск и выпуск 0.15 мм.Распредвал вращается посредством ремня ГРМ, служит он 90 тыс. км, затем ремень ГРМ нужно заменить. Если этого не сделать, возрастает риск его обрыва с последующим разрушением рокеров.

Двигатель 4D56 имеет корейские аналоги из модельной гаммы Hyundai.
Первые модификации этого двигателя были атмосферные и имели 74 л.с. при 4200 об/мин, а крутящий момент 142 Нм при 2500 об/мин. Компания Hyundai ставила их на свои автомобили под названием D4BA и D4BX.

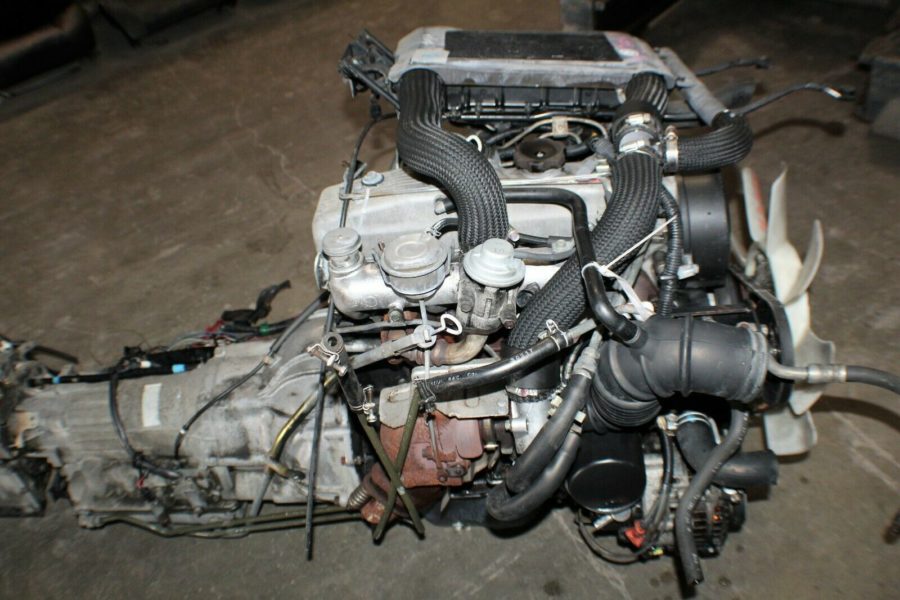

Затем начался выпуск турбо версии дизеля 4D56, где в качестве нагнетателя использовался MHI TD04-09B. Это позволило увеличить мощность до 90 л.с. при 4200 об/мин, а крутящий момент до 197 Нм при 2000 об/мин. Аналог от Hyundai назывался D4BF и встречался на Hyundai Galloper и Grace.
Для Mitsubishi Pajero 2 применяли турбину TD04-11G.
После этого добавили интеркулер и увеличили мощность до 104 л.с. при 4300 об/мин, а крутящий момент достиг 240 Нм при 2000 об/мин. Второе имя этого двигателя — Hyundai D4BH.
В 2001 году появилась модель с Common rail, с турбиной MHI TF035HL и с интеркулером. Здесь также использованы новые поршни и степень сжатия снизилась с 21 до 17. Это позволило довести мощность до 114 л.с. при 4000 об/мин, а крутящий момент до 247 Нм при 2000 об/мин. Такие модели получили обозначение DiD и они соответствуют требованиям экологического класса Евро-3.
С 2005 года пошли версии с DOHC головкой по 4 клапана на цилиндр и впрыском топлива Common rail 2-го поколения. Диаметр впускных клапанов здесь 31.5 мм, выпускных 27.6 мм, а толщина ножки клапана 6 мм.
Здесь также нужно регулировать клапаны через каждые 90 тыс. км. Зазоры клапанов для 4D56 DOHC на холодную такие: впускные клапаны 0.09 мм, выпускные 0.14 мм.
Первая версия оснащалась турбиной IHI RHF4 и развивала мощность 136 л.с. при 4000 об/мин, а крутящий момент 324 Нм при 2000 об/мин.
Вторая модификация получила турбину IHI RHF4 с изменяемой геометрией и поршни под степень сжатия 16.5. Мощность возросла до 178 л.с. при 4000 об/мин, а крутящий момент до 400 Нм при 2000 об/мин. (для АКПП — 350 Нм при 1800 об/мин). Выхлоп обоих моторов вписывается в нормы Евро-4 и Евро-5, в зависимости от года выпуска.

В 1996 году этот двигатель убрали с некоторых автомобилей и вместо него начали устанавливать 4M40. Производство 4D56 уже практически завершено, его ставят только на автомобили для отдельных стран. Преемник вышел в 2015 году — им стал двигатель 4N15.
Корейские D4BH с 2001 года заменялись на 2.5 CRDi D4CB.

Проблемы и недостатки дизельных двигателей Митсубиси 4D56

1. Посторонние шумы. Одна из главных причин это умирающий шкив коленвала, который нужно заменить.
2. Течи масла. Обычно текут прокладка клапанной крышки, сальники балансирных валов, сальники коленвала, сальник распредвала, прокладка поддона, датчик масла. Проблемы с подтеканием масло это классика для Mitsubishi 4D56 и его Hyundai D4BH, D4BF и D4BA аналогов .3. Дымит двигатель. Для 4D56 чаще всего проблема в несгоревшем топливе (дым воняет соляркой), проблема обычно в распылителях форсунок, которые нужно заменить.
4. Трещины в ГБЦ. Если у вас бурлит антифриз в бачке, тогда скорей всего, вашей головке пришел конец. Нужно покупать новую, без трещин, остальные варианты работают хуже.

Важно контролировать состояние ремня балансирных валов каждые 40-50 тыс. км и вовремя его заменить

Обрыв этого ремня чреват его попаданием под ремень ГРМ со всеми вытекающими. Убирать балансирные валы не лучшая идея, возрастает вероятность, что сломает коленвал на высоких оборотах.
Турбина здесь служит нормально, примерно 300+ тыс. км. Быстро забивается нагаром клапан EGR, его нужно чистить после каждых 30 тыс. км или около того.
Также сюда стоит лить нормальное топливо, особенно это касается 178-сильной версии, это продлит ему жизнь.
В общем и целом это обыкновенный старый дизель, ресурс 4D56 практически всегда превышает 300 тыс. км и при нормальном обслуживании может проехать даже 400+ тыс. км.

Некоторые правила эксплуатации мотора 4N15

Чтобы этот мотор прослужил свой заявленный эксплуатационный срок, надо обязательно делать следующее:

• периодически обновлять свечи накаливания (при этом устанавливать рекомендуется строго оригинальные свечи);
• контролировать состояние привода ГРМ;
• следить за датчиком температуры двигателя;
• в срок чистить форсунки, которые в дизельных двигателях достаточно быстро засоряются;
• проводить ТО и диагностику в официальных сервисных центрах.

Дизельный мотор 4N15 оснащён сажевым фильтром, и поэтому для него нужно специальное масло — об этом написано в руководстве по эксплуатации, Кроме того, оно должно иметь соответствующую температуре вязкость по классификации SAE. В качестве примера подходящего масла для этого мотора можно назвать такие составы, как Лукойл Genesis Claritech 5W-30, Unil Opaljet LongLife 3 5W-30 и так далее.

А каждые 100000 километров рекомендуется менять жидкость гидроусилителя руля. И здесь следует отметить, что опытный водитель всегда при замене жидкости ГУР глушит двигатель на своём Mitsubishi L200. Делать эту процедуру при рабочем моторе не рекомендуется — это чревато дополнительными проблемами.

Экономия на топливе и маслах вкупе с неаккуратностью вождения это может привести к тому, что двигателю потребуется незапланированный ремонт. 4N15 соответствует нынешним европейским нормативам, и поэтому весьма чувствителен к подобным вещам.

Каких плюсов добились разработчики Mitsubishi 4D56

Силовой агрегат 4D56 своей мощностью поднял престиж внедорожников Mitsubishi Pajero. Дизельный мотор в качестве эксперимента стали ставить на тяжелых машинах:

1. Автобусах.
2. Грузовиках.
3. Рамных пикапах.

Причиной популярности двигателя служит:

• Экономичный расход топлива.
• Долгий срок службы.
• Легкое обслуживание.
• Высокая надежность.
• Устойчивость от перегревов.
• Стойкость комплектующих к нагрузкам.
• Отсутствие деформации основных элементов после продолжительной эксплуатации.

Технологическое развитие силовых устройств не стоит на месте. Появились новые разработки, и компания Мицубиси перестала ставить с 2000 года на свои модели 4D56, заменив их более мощными бензиновыми агрегатами без существенных недостатков.

Двигатели

До 2010 года New Pajero Sport предлагался с двумя двигателями: дизельным 3,2 DI-D (4М41) мощностью 160 л.с. и бензиновым 3,0 л (6В31) мощностью 220 л.с.

Турбодизель 3,2 DI-D — надежный силовой агрегат. Двигатель имеет цепной привод ГРМ. Вскрытие при пробеге около 200 тыс. км показало, что состояние цепи привода ГРМ хорошее и беспокоиться о ее состоянии еще рано. На небольших пробегах владельцы иногда сталкивались с неисправностью турбонагнетателя, начинающего издавать посторонние звуки или «гнать» масло. Но все проблемы устранялись еще в гарантийный период за счет производителя. При пробеге более 50 тыс. км периодически встречаются случаи расслоения резинового слоя шкива коленвала. Хорошо если дефект обнаруживался на ранней стадии. В запущенных случаях шкив начинал «гулять», что приводило к истиранию лобовины двигателя вплоть до сквозного отверстия, через которое начиналась течь моторного масла. Данный случай, как правило, признается гарантийным, и устранение неисправности производится за счет производителя. Стоимость новых запчастей около 30 тыс. рублей, а работ по замене — около 50 тыс. рублей в авторизованных сервисах и около 30 тыс. рублей в обычных.

3-х литровый бензиновый атмосферник – самый надежный в линейке двигателей. Но иногда при пробеге более 20-40 тыс. км начинает стрекотать (дребезжать) впускной коллектор в диапазоне 1800-2000 об/мин. Заболевание не массовое и устраняется дилерами в рамках гарантийного ремонта. Стоимость нового коллектора в заказ-наряде около 60-70 тыс. рублей. Привод ГРМ в бензиновом двигателе ременного типа, менять который рекомендуется через каждые 60 тыс. км.

В 2010 году на смену дизелю 3,2 л пришел 2,5 DI-D (4D56U) мощностью 178 л.с. Привод механизма газораспределения здесь ременного типа с рекомендуемым интервалом замены 90 тыс. км. Но на деле при профилактическом осмотре состояния привода ГРМ ремень привода балансирного вала нередко оказывается уже не в лучшей форме при пробеге более 60-70 тыс. км: на нем присутствую следы износа и старения (трещины). Кстати, об этой особенности хорошо осведомлены владельцы пикапа Митсубиси L200, на котором устанавливается почти такой же турбодизель. Если «прощелкать» замену «уставшего» ремня, то события развиваются по следующему вполне очевидному сценарию: разрыв балансирного ремня, попадание его останков под ремень ГРМ с последующим разрушением и встречей клапанов с поршнями. Руководство по эксплуатации пикапа Л200 отмечает необходимость сокращения сроков замены ремней ГРМ до 60 тыс. км при тяжелых условиях эксплуатации, однако в Руководстве для Паджеро Спорт подобной оговорки нет.

Система вентиляции картера турбодизеля 2,5 л, для исключения перемерзания, оборудована электроподогревом, контакты которого нередко начинают оплавляться. Mitsubishi Motors вышли из положения, проведя отзывную кампанию по замене системы вентиляции картерных газов с электроподогревом на аналогичную без такового.

Некоторые владельцы Паджеро Спорт с двигателем 2,5 DI-D с приходом холодов отмечают появление свиста после запуска непрогретого дизеля. Источник – вискомуфта вентилятора системы охлаждения двигателя. Специализированные сервисы производят замену свистящего узла по гарантии. Но и после замены свист может появиться вновь. Посторонний звук – конструктивный недостаток.

При пробеге более 60 тыс. км нередки случаи подтекания заднего сальника коленвала. Стоимость работ по его замене, как у авторизованных, так и у обычных сервисов примерно одинакова, около 8 тыс. рублей.

Бывает, встречаются и неприятные браки при производстве двигателя 2,5 л: появление трещин в блоке цилиндров или головке блока, а так же пробои прокладки между блоком и головкой. Подобных случаев немного и все они признаны гарантийными. Способствовать такому результату могла и склонность дизеля к перегреву при длительной работе на максимальных оборотах в жару.

Многие умельцы для облегчения жизни мотору специально устанавливают дополнительный вентилятор, так как автомобили с конвейера идут только с одним. К тому же при выходе двигателя на высокие температурные значения, автоматически выключается компрессор кондиционера, и затяжное перемещение в пробке в жару превращается в непреодолимую муку. Существенному снижению качества охлаждения двигателя способствует быстро забивающийся дорожной пылью и насекомыми радиатор. Прочистка радиатора – неотъемлемая часть технического обслуживания Mitsubishi Pajero Sport.
