Двигатель УАЗ 31519

Производитель оборудовал модель четырехтактным бензиновым мотором.

Характеристики силового агрегата:

• Тип силового агрегата – бензиновый четырехтактный;
• Количество рабочих цилиндров – 4;
• Общий объем двигателя – 2890 см3;
• Расположение рабочих цилиндров – рядное вертикальное;
• Образование и подача топливной смеси – карбюратор;
• Количество клапанов – 4 впускных и 4 выпускных;
• Расположение распределительного вала – нижнее;
• Мощность силовой установки при 4000 оборотов в минуту – 84 лошадиных силы.

Мотор хорошо работает в различных условиях. Жидкостная система охлаждения принудительного типа позволяет использовать автомобиль, как в холодное, так и в жаркое время года. Для быстрого прогрева в зимнее время система охлаждения оборудована термостатом. Он определяет круг циркуляции охлаждающей жидкости в зависимости от ее температуры.

Мотор запускается электрическим стартером. Он устанавливается на кожухе сцепления. Стартер оснащен втягивающим реле, вводящим шестерню привода с маховиком силового агрегата. Управление стартером дистанционное при помощи замка зажигания.

Производитель оборудовал двигатель автомобиля УАЗ 31519 комбинированной системой смазки. Масло под давлением смазывает детали кривошипно-шатунного механизма. Давление в системе осуществляется насосом шестеренчатого типа. Детали газораспределительного механизма смазываются путем разбрызгивания масла под давлением. Предусмотрена очистка масла съемным фильтрующим элементом.

У мотора автомобиля УАЗ 31519 расход топлива на 100 км составляет 11 – 13 литров. При агрессивной езде или передвижению по бездорожью расход топлива может увеличиваться.

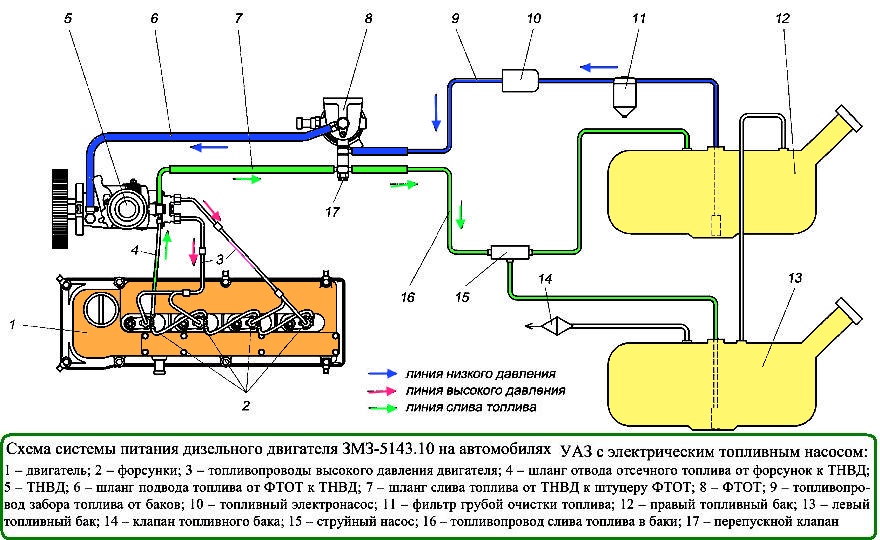

Схема подачи топлива

Система подачи топлива в машине

Топливная система УАЗ представлена в виде нескольких агрегатов, в том числе и топливного насоса. К последнему устройству топливо поступает из левого бака через специальную трубку, которая установлена на датчике топлива УАЗ «буханка». При необходимости левый бак пополняется автоматически за счет правой емкости. Необходимо отметить, что инжектор предполагает расходование топлива сначала из правого бака.

В топливной системе данного типа предусмотрена дополнительная магистраль слива жидкости в левый бак. В этой системе установлен струйный насос, который способствует перекачке топлива из правой емкости в левую. Инжекторный двигатель в данном случае работает за счет энергии сливаемой жидкости.

Необходимо отметить, что благодаря герметичности исключается возможность подтекания топлива и его испарения. Между наливной трубой правого бака и атмосферой имеется блок с клапанами. Этот агрегат инжектора установлен под капотом на радиаторе.

Учитывая конструктивные особенности системы подачи топлива, автомеханики рекомендуют следующее:

при закрытии горловин нужно убедиться, что пробки находятся в исправном состоянии, особое внимание следует уделить целостности прокладок, позволяющих герметично закрутить пробки;
если УАЗ «буханка» заправляется частично, тогда сначала нужно заполнить левый бак;
вести постоянный контроль расхода топлива с учетом изменения объема данной жидкости в каждом баке (из-за протекания топлива между рассматриваемыми элементами);
если выявлены нарушения автоматического протекания жидкости из правой емкости в левую, используется топливо 2-го бака инжектора, для чего потребуется перелить жидкость из первой емкости; чтобы проделать такую работу, автомеханики рекомендуют создать избыточное давление в правом баке при помощи насоса, подсоединенного к клапану бензобака;
чтобы обеспечить питание мотора из правой емкости, потребуется отсоединить шланг от трубки соответствующего датчика левого бака и затем соединить его с трубкой, размещенной на поперечине кузова УАЗа инжектора;
каждый владелец данного автомобиля должен знать, что на промежутке между регулятором давления и электробензонасосом (при включенном зажигании и на протяжении нескольких минут после его выключения) для системы питании характерно давление в 300 кПа.

Замена фильтрующего элемента воздушного фильтра

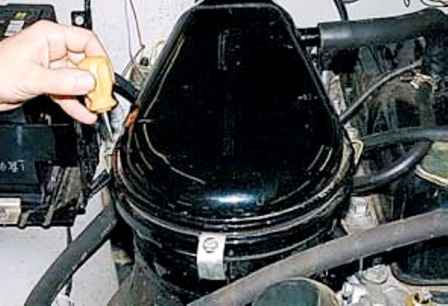

С помощью отвертки ослабляем затяжку трех стяжных болтов

Снимаем скобы с отбортовки фланца крышки

Ослабляем хомут резиновой муфты крышки

Снимаем крышку с переходника, установленного на карбюраторе, и вынимаем ее из корпуса

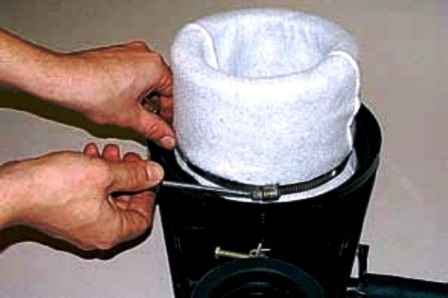

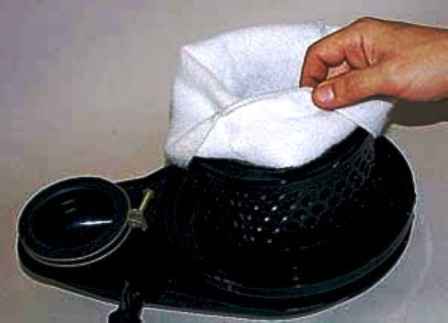

Ослабляем хомут крепления фильтрующего элемента и снимаем элемент с крышки

Промываем фильтрующий элемент в воде с моющим средством (стиральный порошок, мыло и т.п.), прополаскиваем его в чистой воде и высушиваем не отжимая.

Фильтрующий элемент можно промывать, таким образом, не более 15 раз, после чего заменяем его новым.

Заменяем элемент и в случае появления на нем разрывов и других повреждений.

Для промывки сетки пламегасителя и внутренней полости крышек, снимаем шланг системы вентиляции картера с патрубка

Поддеваем отверткой и снимаем муфту

Заливаем в полость крышки 0,2 л керосина или уайт-спирита и, покачивая крышку, промываем сетку пламегасителя.

После чего сливаем жидкость, протираем ветошью и продуваем внутреннюю полость крышки сжатым воздухом.

Протираем влажной ветошью внутреннюю полость корпуса фильтра.

Устанавливаем фильтрующий элемент и собираем воздушный фильтр в обратной последовательности.

Снятие корпуса воздушного фильтра

Вынимаем шланг системы вентиляции картера с патрубка крышки головки блока цилиндров

Снимаем крышку воздушного фильтра, как описано выше

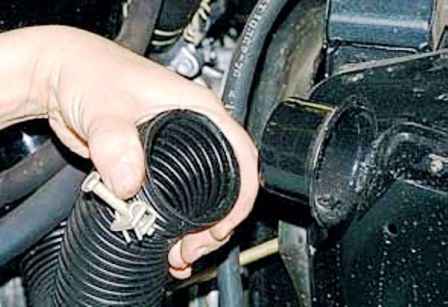

Ослабляем отверткой хомут крепления воздухозаборного шланга

Снимаем шланг с воздухозаборника

С помощью ключа на 14 ослабляем затяжку двух болтов крепления корпуса воздушного фильтра к кронштейну головки блока цилиндров

Снимаем корпус воздушного фильтра вместе с воздухозаборным шлангом

Устанавливаем фильтр в обратном порядке

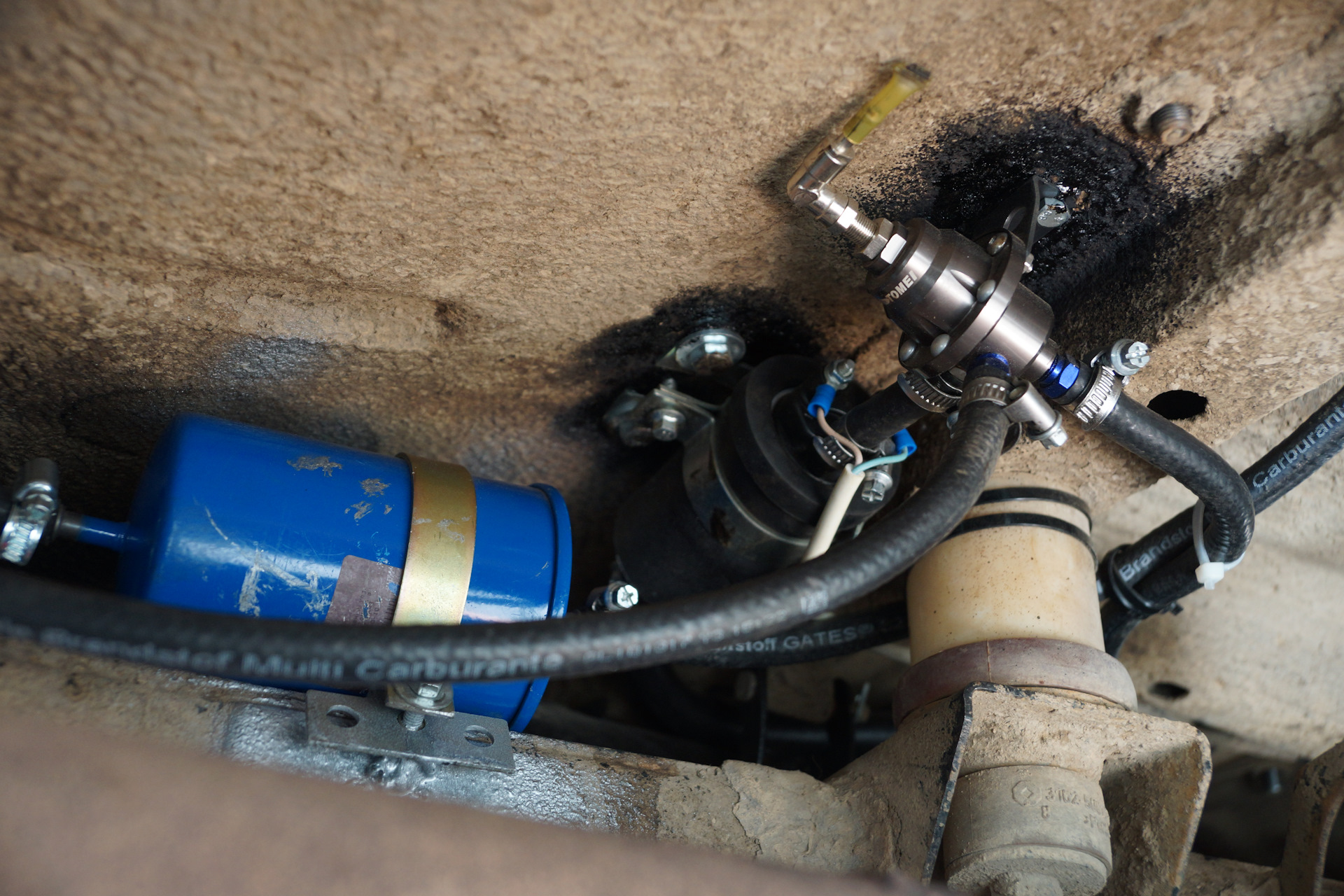

Замена фильтра тонкой очистки топлива

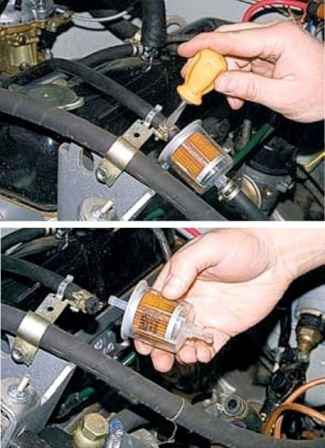

Для замены неразборного фильтра ослабляем отверткой затяжку хомутов шлангов

Отсоединяем шланги от фильтра и снимаем его с автомобиля

Устанавливаем новый фильтр так, чтобы стрелка на его корпусе соответствовала направлению потока топлива

В том случае если на автомобиле установлен разборный топливный фильтр

Откручиваем гайку-барашек, в нижней части фильтра отводим в сторону держатель стакана

Вынимаем стакан, сливаем остатки топлива, вынимаем фильтрующий элемент и пружину

Промываем снятые детали в растворителе

Собираем все детали в обратном порядке

Снятие и разборка фильтра отстойника

Устанавливаем автомобиль на подъемник или смотровую канаву

Откручиваем ключом на 17 пробку сливного отверстия фильтра отстойника и сливаем бензин в подготовленную емкость

Закручиваем пробку на место

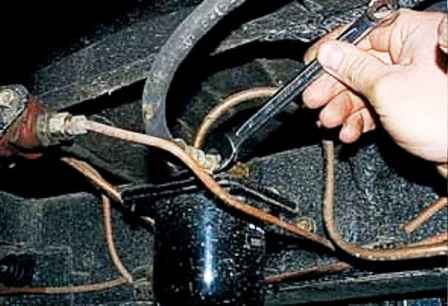

С помощью ключа на 14 откручиваем гайку штуцера подводящего шланга и отсоединяем шланг

Ключом на 14 откручиваем гайку штуцера отводящего топливопровода, удерживая штуцер ключом на 17

Отсоединяем трубки от фильтра отстойника

Откручиваем ключом на 14 два болта крепления кронштейна фильтра отстойника к лонжерону рамы

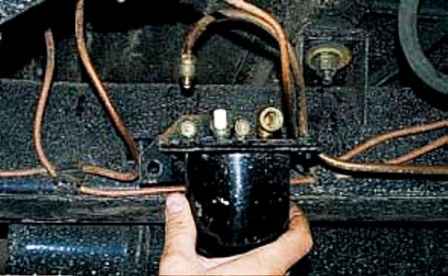

Снимаем фильтр вместе с кронштейном

Откручиваем две гайки ключом на 17, удерживая болты ключом на 14

Снимаем пластину кронштейна

С помощью головки на 10 откручиваем четыре болта крепления кронштейна к корпусу фильтра

Разъединяем части фильтра

Отверткой поддеваем и снимаем запорное кольцо

Разбираем фильтрующий элемент

Если резиновое кольцо уплотнительное повреждено, то заменяем его

Промываем все детали, собираем и устанавливаем фильтр отстойник в обратном порядке

Кронштейн крепим к корпусу фильтра отстойника, как показано на рисунке

УАЗ Хантер — обзор автомобиля

UAZ Hunter / УАЗ Хантер

УАЗ Hunter («Охотник») – это современная интерпретация военного «УАЗика» 469-й модели. В производстве этот внедорожник с 2003 года. От своего предшественника «Хантер» отличается применением более современных решений в конструкции. Внешне УАЗ выделяют пластиковые бампера с «противотуманками», новая светотехника, иная решетка радиатора. Для УАЗовских «Охотников» завод предложил широкое разнообразие вариантов окраски кузова, чего не было на военном «УАЗике». Что касается салона, то теперь в нем более уютно. Оголённого металла стало меньше, улучшились и отделочные материалы. Панель приборов приобрела более совершенные формы, но ее архаичность осталась на прежнем уровне.

Для УАЗ «Хантер» предложено 2 ДВС. Для поклонников «дизелей» есть 2.2-литровый мотор с отличной тягой в 270 Нм. Предусмотрен и бензиновый 128-сильный агрегат. Внедорожный потенциал на УАЗах проверен временем. «Охотник» имеет задний привод с жестко подключаемым «передком», что обеспечит бескомпромиссную победу на бездорожье. Несмотря на всю простоту и аскетичность, внедорожник УАЗ «Hunter» может обеспечить достойный комфорт. Широкие возможности тюнинга УАЗов позволят создать свой особый автомобиль, который будет радовать каждый день.

В базовой комплектации «Классик» культовый внедорожник по умолчанию оборудован распашной 5-й дверью, колесными локерами, бамперами с буксирными крюками, стальными дисками с шинами R16, усиленными мостами «Тимкен», системой подключаемого полного привода Part Time, раздаточной 2-ступенчатой коробкой. В списке опций комфорта — гидроусилитель руля, корректор фар, кресла с моющейся практичной обивкой, поручни в салоне, прикуриватель. Исполнение «Классик с блокировкой дифференциала» снабжено дополнительно мостами «Спайсер» и функцией блокировки дифференциала заднего моста. Для обеих версий за отдельную плату доступны литые диски колес и окраска с эффектом «металлик». Специальная юбилейная версия УАЗ Хантер, выпущенная в чеcть 45-летия внедорожника, внешне отличается оригинальным 3-цветным исполнением, напоминающим о военном прошлом этого автомобиля. Еще одной особенностью юбилейного «Хантера» является откидной трансформируемый борт, который можно использовать в качеcтве столика.

Роль фильтра в системе питания автомобиля УАЗ Хантер 409

Основные функции топливного фильтра

• Обеспечение чистоты топлива, поступающего в систему.
• Предотвращение повреждения и износа компонентов системы питания и двигателя.
• Максимизация эффективности работы двигателя.
• Повышение срока службы системы питания и компонентов двигателя.

Топливный фильтр выполняет свою работу за счет использования специального материала, который способен задерживать частицы загрязнений разного размера. Данное устройство имеет определенный ресурс, поэтому регулярная замена фильтра является обязательной процедурой для поддержания оптимальной работы автомобиля.

Последствия неправильной работы топливного фильтра

• Снижение мощности двигателя и ухудшение динамических характеристик автомобиля.
• Повышенный расход топлива.
• Повреждение компонентов системы питания и двигателя.
• Снижение срока службы системы питания и двигателя в целом.

Рекомендуется регулярно проверять состояние и производить замену топливного фильтра УАЗ Хантер 409 в соответствии с рекомендациями производителя или при появлении признаков его загрязнения. Это позволит предотвратить негативные последствия неправильной работы фильтра и обеспечить бесперебойную и эффективную работу автомобиля.

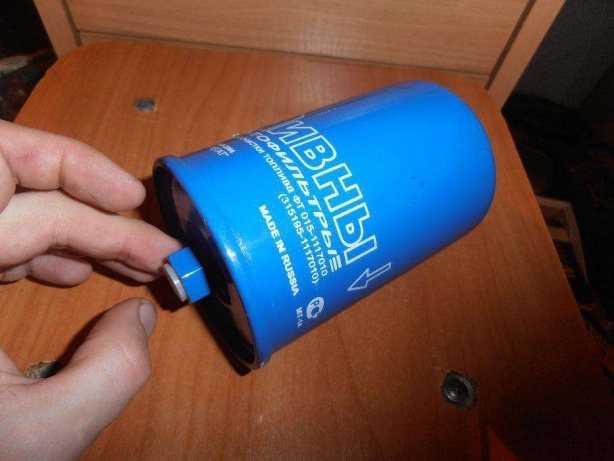

Топливный фильтр внедорожника УАЗ Патриот

Топливный фильтр — это очень важная деталь, при неисправности которой, работа двигателя на внедорожнике УАЗ Патриот становится невозможной.

Так как это изделие является расходным материалом, поэтому основной причиной его неисправности является засорение очистительного элемента.

Так как топливный фильтр предназначен для очистки бензина или дизеля, то продолжительность его функционирования зависит от качества этих видов топлива. Рассмотрим основные особенности топливного фильтрующего элемента, а также как производится его замена на УАЗ Патриот.

Особенности

Топливный фильтр тонкой очистки имеет ресурс работы до 15-20 тысяч км пробега. Но это не является основным показателем для его замены. Данная потребность зависит от качества заправляемого топлива, а также среды эксплуатации транспортного средства.

Автомобиль УАЗ Патриот относится к внедорожникам и если он эксплуатируется по назначению, то замену изделия следует осуществлять каждые 10 тысяч км пробега.

Но основным показателем к его замене является ряд негативных признаков, которые водитель обнаруживает во время движения:

• Машина дергается во время движения и при наборе скорости.
• Двигатель на холостом ходу работает со сбоями.
• Автомобиль отказывается заводиться.

Поэтому следует незамедлительно прибегнуть к установке нового изделия на внедорожнике УАЗ Патриот.

Фильтр дизильного двигателя

УАЗ Патриот комплектуется как с бензиновыми двигателями, так и с дизельными. Чем они отличаются — всем известно. А вот есть ли отличие между дизельным фильтром и бензиновым?

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Фильтр тонкой очистки, который очищает дизель в системе, конструктивно ничем не отличается от бензинового. Но кроме очистительного элемента, фильтр дизельного двигателя оснащен сепараторами, которые предназначены для отделения из топлива воды. Некоторые модели автомобилей даже оснащены специальными датчиками воды и краниками, для возможности ее слива.

К сведению! Если УАЗ Патриот оснащен дизель-двигателем, то для того, чтобы исключить образование конденсата в баке, рекомендуется его периодически наполнять дополна.

Замена

Замена топливного фильтра тонкой очистки предусматривает выполнение следующих действий:

Снижается давление в системе. Для этого нужно не заводить двигатель в течение 20 минут.
Обесточивается автомобиль путем отключения клеммы «минус». Откручиваем гайки крепления
Для выполнения следующих действий потребуется два ключа. Одним выполняется удерживание штуцера, а вторым отвинчиваются гайки крепления наконечников.
Теперь потребуется ослабить стяжной хомут, с помощью которого фиксируется фильтр.
Отсоединяются топливные трубки. Трубки в месте соединения уплотнены резиновыми кольцами, которые быстро изнашиваются

Поэтому потребуется уделить им особое внимание.

Теперь можно извлечь устройство из удерживающего его хомута.

Механическая часть

Проблемы с самим мотором или его частью — так же может быть причиной того, почему двигатель не заводится или троит. Одной из таких серьезных проблем может быть плохая компрессия в одном или нескольких цилиндрах. Причинами низкой компрессии могут быть:

• Облом пружины на клапане.
• Пробой или повреждение прокладки блока цилиндров. Откройте крышку расширительного бочка системы охлаждения, если вы увидите там пузырьки воздуха — значит в систему охлаждения попадают выхлопные газы, что 100% свидетельствует о том, что прокладка блока цилиндров повреждена.
• Глюк гидрокомпенсаторов из-за скачущего давления масла в системе смазки двигателя (зависание клапанов).

Причиной так же может быть подсос воздуха через патрубки, либо через вакуумный усилитель тормозов (ВУТ). В дизеле змз-514 нет катушек зажигания и свечей, там проблема может скрываться в топливном насосе высокого давления (ТНВД). Если дизель не завелся, проблема может быть в несоответствующем топливе, для зимнего периода существует специальная морозостойкая солярка.

Подвеска

Машина имеет зависимую переднюю и заднюю подвеску. Она выполнена в виде двух мостов. Передний мост оборудован поворотными механизмами. Они необходимы для управления автомобилем.

Передний мост установлен на пружинах. Они устанавливаются в специализированные стаканы, расположенные на мосту и раме транспортного средства.

Для снижения колебаний, возникающих из-за неровного дорожного покрытия, предусмотрены масляные амортизаторы. Такая конструкция позволяет машине двигаться плавно, независимо от качества покрытия.

Задняя ось устанавливается на двух полуэллиптических рессорах. Они не допускают проседания автомобиля при полной загрузке. Рессоры крепятся стремянками к оси и серьгами к раме авто. В совокупности с рессорами задний мост оборудован амортизаторами.

Монтаж нового фильтра: советы и предупреждения

При замене фильтра топлива на автомобиле необходимо соблюдать определенные правила и рекомендации, чтобы избежать возможных ошибок и обеспечить правильную работу системы подачи топлива. В данном разделе мы рассмотрим несколько полезных советов, которые помогут вам установить новый фильтр и предотвратить непредвиденные проблемы.

1. Проверьте совместимость и качество фильтра

Перед началом замены убедитесь, что приобретенный фильтр совместим с вашим автомобилем и соответствует его модели и марке

Также обратите внимание на качество и надежность фильтра, учитывая рекомендации производителя

Важно использовать оригинальные или качественные аналоги, чтобы предотвратить возможные проблемы в работе топливной системы

2. Подготовьте все необходимые инструменты

Прежде чем приступить к замене фильтра, убедитесь, что у вас есть все необходимые инструменты. Некоторые из них могут включать: ключи, отвертки, ножницы для обрезки хомутов, клещи для снятия шлангов и другие инструменты, специфичные для вашей модели автомобиля. Также имейте под рукой тряпки или бумагу для протирки и пластиковые или резиновые перчатки для защиты от топлива и грязи.

Необходимые инструменты:
— Ключи разных размеров
— Отвертки
— Ножницы для обрезки хомутов
— Клещи для снятия шлангов
— Тряпки или бумага
— Пластиковые или резиновые перчатки

Подготовка всех необходимых инструментов поможет вам быстро и эффективно выполнить замену фильтра, избегая лишних задержек и неудобств.

Ознакомившись с данными рекомендациями и советами, вы будете готовы к установке нового фильтра топлива на вашем автомобиле. Помните, что правильная монтаж и предупредительные меры позволят избежать нежелательных проблем и обеспечить бесперебойную работу топливной системы.

Недостатки системы:

При очень низких температурах существует вероятность замерзания топлива в банджо-болтах и переливном шланге, что приведёт к невозможности перетекания топлива из бака в бак и уравновешиванию давления в основном баке с атмосферным. Если основной бак закрывается максимально герметично, а давление в нём не может уравняться с атмосферным — будет происходить внешнее сдавливание бака. Бак будет сжиматься внутрь. При большом количестве циклов сжатия и разжатия, основной бак может треснуть. Чтобы этого избежать, при замерзании шланга, достаточно просто открыть доступ воздуха в бак: открыть сообщение бака с атмосферой через топливоприемник (трубка «Air») или установив крышку с дополнительного бака (с клапаном

, доступ атм. воздуха в баки осуществляется через нее).

Устройство главного тормозного цилиндра

Зная устройство тормозного цилиндра, вы сможете без проблем справиться с его ремонтом, применив нужные элементы из ремкомплекта. В большинстве современных автомобилей используют ГТЦ, состоящий из двух секций, каждая из которых отвечает за работу пары колес. В случае переднеприводного автомобиля один контур работает с передним левым и задним правым колесом, а другой — передним правым и задним левым. Если же мы говорим о заднеприводных машинах, то один контур отвечает за передние тормоза, второй — за задние. Использование двух контуров делает тормозную систему гораздо надежнее.

Главный тормозной цилиндр состоит из таких частей:

• Корпус. В нем находятся все рабочие механизмы цилиндра.
• Расширительный резервуар. Его задача — питание гидросистемы рабочей жидкостью.
• Рабочие трубки, предназначенные для пропускания жидкости в схеме.
• Поршни. Благодаря ему в системе обеспечивается необходимое давление.
• Возвратные пружины. Работают как противовес поршням, поднимая их, и удерживая в начальном положении при условии отсутствия противодействия.
• Манжеты и кольца для уплотнения. Их задача — обеспечение необходимого уровня герметичности как в цилиндре, так и в гидравлической тормозной системе в целом.
• Датчики перепада давления. Они передают информацию ЭБУ, которая, в свою очередь, сообщает водителю о возникших неисправностях в гидравлической системе торможения (падении давления, низкому уровню жидкости и так далее).

Без знаний принципа работы вам едва получится проверить правильность его срабатывания. Так что далее предлагаем понять как работает ГТЦ и проверить его исправность.

Трансмиссия

Конструкторы Ульяновского завода создали полноприводную трансмиссию УАЗ 31519. Она имеет механическую четырехступенчатую коробку переключения передач. Управление коробкой осуществляется рычагом, установленным в салоне авто.

На машине установлено сухое однодисковое сцепление. Оно соединяет первичный вал коробки переключения передач и маховик силовой установки. Устойчивость к износу диска сцепления обеспечивается фрикционными накладками. Сцепление имеет гидравлический привод. Включение и выключение сцепления осуществляется нажатием педали.

Подключение переднего моста выполняет раздаточная коробка. Она имеет две скорости вращения. Это положительно влияет на показатели проходимости транспортного средства. У раздатки УАЗ 31519 существует один недостаток. Шестерни внутри РК имеют прямые зубья. При движении шестерни зубьев ударяются друг о друга, создавая высокий уровень шума.

Крутящий момент от раздаточной коробки к колесным механизмам передается при помощи редукторов планетарного типа. Редукторы УАЗ 31519 оснащены межколесным дифференциалом. Колесные механизмы связаны с редуктором полуосями.

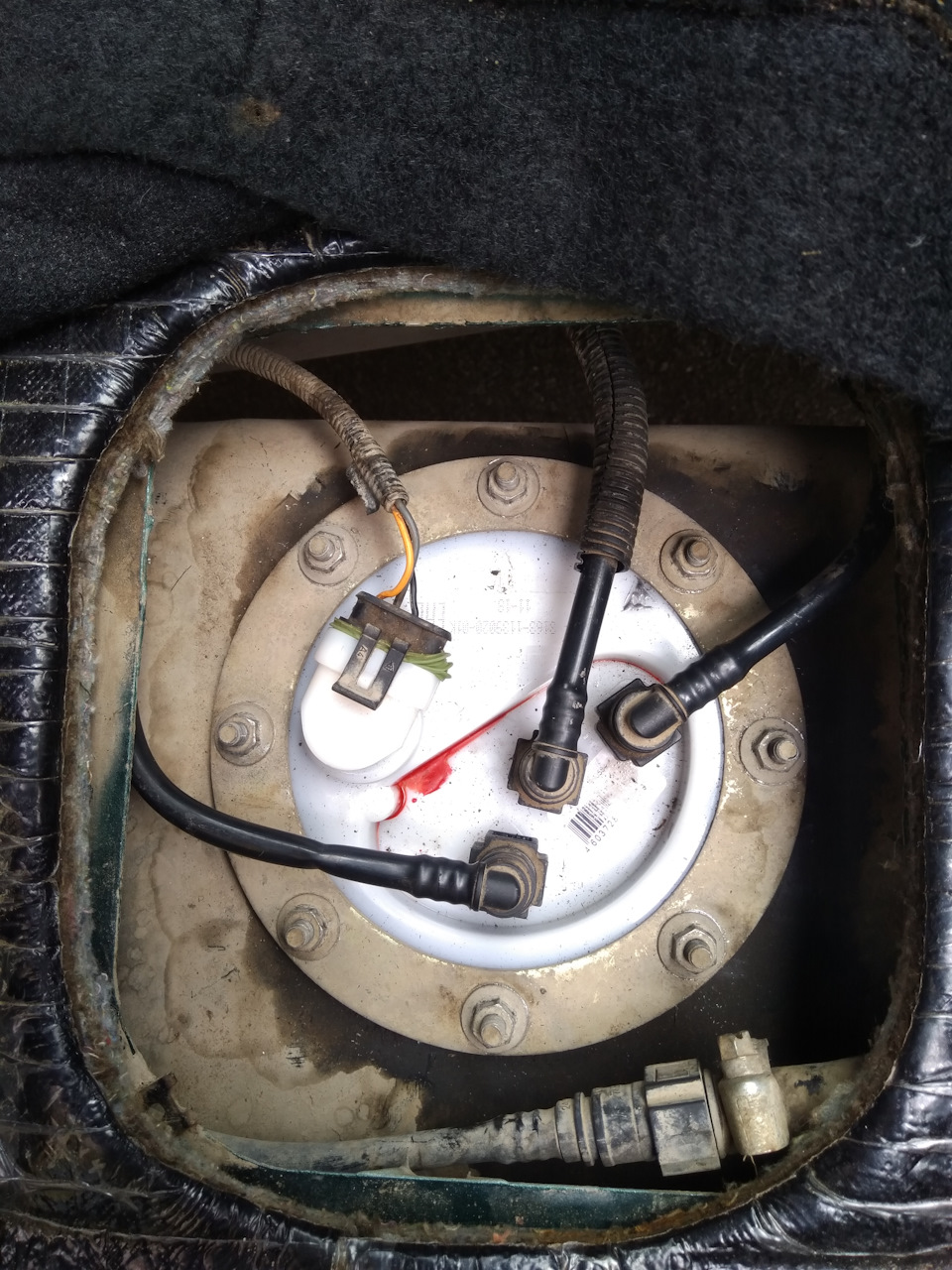

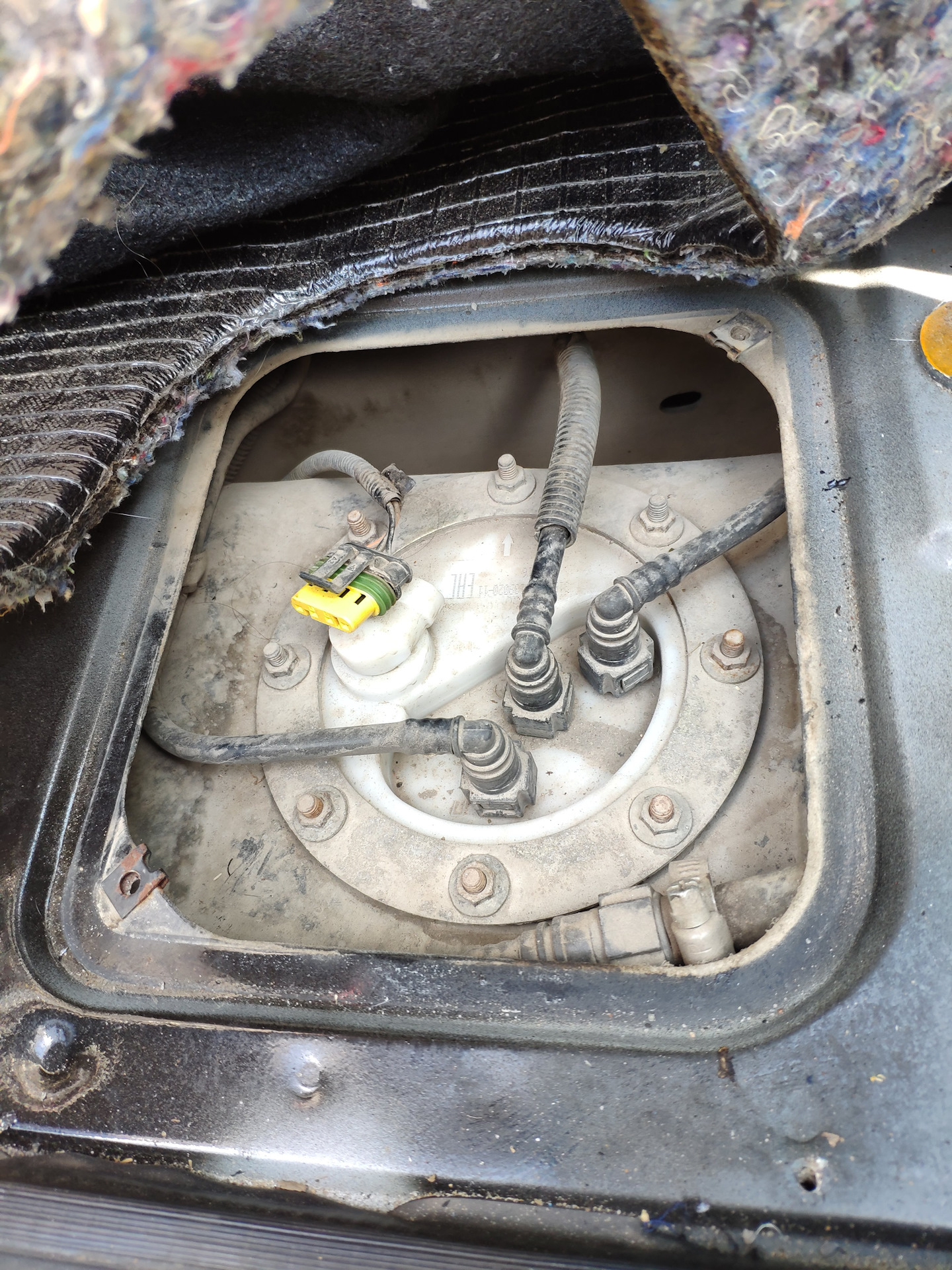

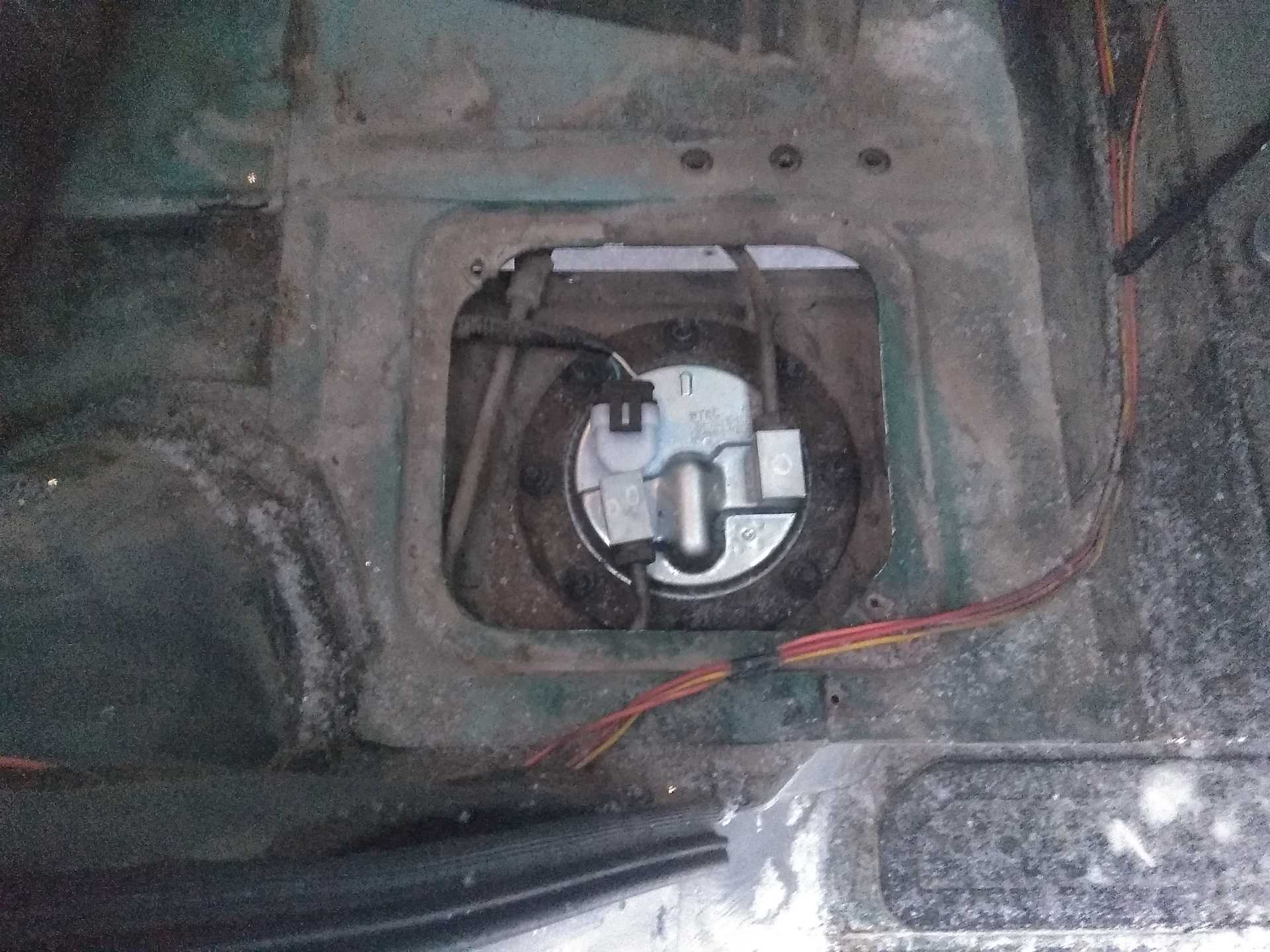

Погружной электробензонасос двигателя ЗМЗ-409 Евро-2

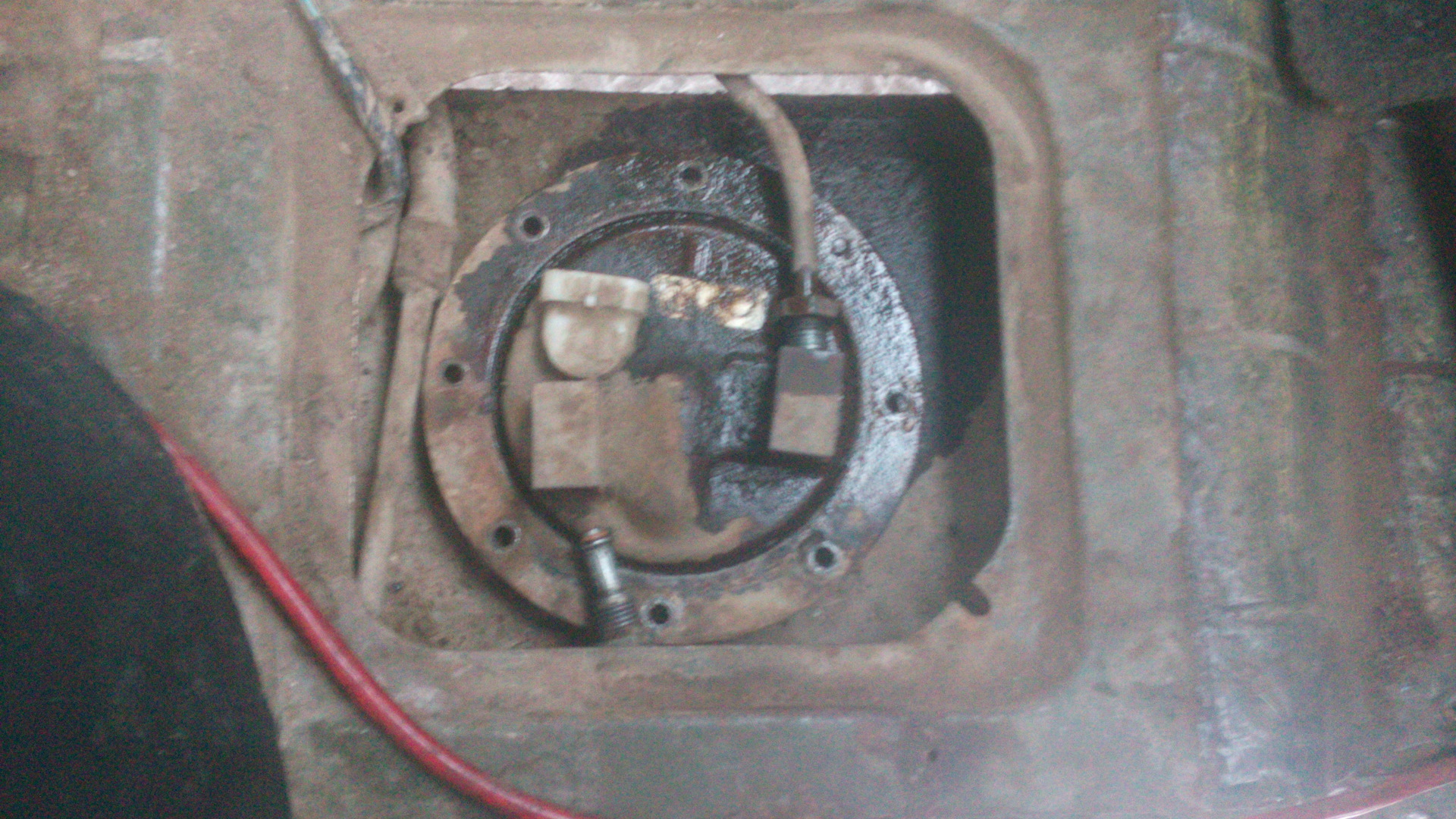

Обслуживание погружного электробензонасоса в процессе эксплуатации производится без снятия топливного бака с автомобиля, для этого топливный модуль извлекается наружу через люк в полу кузова, и сводится к следующим несложным операциям : — проверка и очистка контактов подключения к бортовой сети, при этом особое внимание обращается на надежность подключения «массы». — замена или промывка его сетчатого фильтра — очистка и промывка заборной камеры топливного модуля

Электробензонасос, обычно это BOSCH 0 580 454 035, ремонту не подлежит, только замене на новый. Ресурс заявлен порядка 80 000 километров, но по различным причинам он может выйти из строя и раньше.

Значение полноценной работы топливного фильтра для бесперебойной функциональности автомобиля

Очистка топлива от загрязняющих примесей

Основная функция топливного фильтра заключается в разделении топлива от загрязняющих примесей, таких как песчинки, грязь и ржавчина. Предотвращая попадание этих вредных частиц в систему питания, фильтр способствует сохранению чистоты топливных линий и бензобака. Таким образом, он предотвращает возможность засорения форсунок, что в свою очередь обеспечивает надежную и эффективную работу всего двигателя.

Защита двигателя от поломок и увеличение срока эксплуатации

Регулярная замена топливного фильтра позволяет предотвращать значительные поломки и повреждения двигателя, которые могут возникнуть в результате попадания загрязнений в систему питания. Своевременная замена фильтра помогает поддерживать оптимальные условия работы и продлевает срок службы двигателя автомобиля, а также других узлов и агрегатов.

Совет: Помимо регулярной замены, рекомендуется также следить за состоянием топливного фильтра и производить дополнительную замену в случае обнаружения значительных загрязнений. Это поможет избежать негативных последствий для работы двигателя и снизит риск поломок.

Важно помнить, что качество и правильный выбор топливного фильтра играют важную роль в обеспечении эффективной защиты системы питания автомобиля от нежелательных загрязнений. Поэтому при выборе фильтра рекомендуется обращаться к проверенным производителям, чтобы гарантировать надежную и безопасную эксплуатацию автомобиля

Конструкция и ремонт системы питания топливом дизеля ЗМЗ-5143.10

При давлении подаваемого электронасосом топлива больше 60-80 КПа (0,6-0,8 кгс/см 2 ) перепускной клапан 17 открывается, отводя избыточное топливо в линию слива 16.

Очищенное топливо от ФТОТ поступает в топливный насос высокого давления (ТНВД) 5.

Далее топливо подается с помощью плунжера-распределителя ТНВд в соответствии с порядком работы цилиндров по топливопроводам высокого давления 3 к форсункам 2, с помощью которых осуществляется впрыскивание топлива в камеру сгорания дизеля.

Избыточное топливо, а также попавший в систему воздух отводятся от форсунок, ТНВД и перепускного клапана по топливопроводам слива топлива в баки.

Топливный насос высокого давления (ТНВД) (Рисунок 2) распределительного типа со встроенным топливоподкачивающим насосом, корректором по наддуву и электромагнитным клапаном останова топливоподачи.

ТНВД оснащен двухрежимным механическим регулятором частоты вращения коленчатого вала.

Основной функцией насоса является дозированная по нагрузке на двигатель подача топлива в цилиндры двигателя под высоким давлением, в определенный момент времени в зависимости от частоты вращения коленчатого вала.

Внимание! Не следует полностью вырабатывать топливо из системы питания, так как смазка трущихся деталей ТНВД осуществляется топливом и это неминуемо приведет к выходу ТНВД из строя. Не допускается снятие шкива ТНВД вместе со ступицей путем отворачивания гайки 19 (Рисунок 2), крепящей ступицу, так как ступица устанавливается на валу ТНВД на конусной посадке без шпоночного или шлицевого соединения

Не допускается снятие шкива ТНВД вместе со ступицей путем отворачивания гайки 19 (Рисунок 2), крепящей ступицу, так как ступица устанавливается на валу ТНВД на конусной посадке без шпоночного или шлицевого соединения.

Сборка без специальных приспособлений не обеспечит правильность установки ТНВД относительно ВМТ 1-го цилиндра (правильность установки ступицы проверяется на специальном оборудовании при сборке или обслуживании ТНВД), что приведет к ухудшению работы и возможной поломке двигателя.

Форсунка (Рисунок 5) закрытая, с двухстадийной подачей топлива. Давление впрыска:

• — первая стадия (ступень) — 19,7 МПа (197 кгс/см 2 )
• — вторая стадия (ступень) — 30,9 МПа (309 кгс/см 2 )

Фильтр тонкой очистки топлива (ФТОТ) (Рисунок 4) служит для нормальной и безаварийной работы ТНВД и форсунок.

Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунок являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3 — 5 мкм.

Важной функцией фильтра является также задержание и отделение воды, содержащейся в топливе. Попадание влаги во внутреннее пространство ТНВД может привести к выводу последнего из строя по причине образования коррозии и износа плунжерной пары

Попадание влаги во внутреннее пространство ТНВД может привести к выводу последнего из строя по причине образования коррозии и износа плунжерной пары.

Задержанная фильтром вода собирается в отстойнике фильтра, откуда должна периодически удаляться через сливную пробку 7. Слив отстоя из ФТОТ производить через каждые 5000 км пробега автомобиля.

Подсоединение шлангов подвода топлива, отвода очищенного топлива и шлагов слива топлива к штуцерам, установленным на ФТОТ, производить в соответствии с рисунком.

Перепускной клапан 1 (Рисунок 3) шарикового типа ввернут в штуцер 3, который установлен на фильтре тонкой очистки топлива.

Перепускной клапан предназначен для перепуска избыточного топлива, подаваемого топливным электронасосом в линию слива топлива в баки.

При давлении топлива 60-80 КПа (0,6-0,8 кгс/см 2 ) перепускной клапан открывается, перепуская часть топлива из штуцера 10 подвода топлива в штуцер 7 линии слива.

При правильно подобранной характеристике топливного электронасоса перепускной клапан не требуется.

Последовательность действий при прокачке тормозов УАЗ «Буханка»

• В соответствующий бачок следует залить тормозную жидкость, идентичную залитой ранее, до необходимого уровня.
• Прочистка клапанов, удаляющих воздух. Снятие защитных колпачков и присоединение шланга, который свободным концом должен быть опущен в тару, заполненную тормозной жидкостью.

• Далее нужно резко нажимать на педаль тормоза 4-5 раз с интервалом 10 секунд, при этом после каждого нажатия педаль следует отпускать плавно (для этих манипуляций вам понадобится помощник). При выжатой педали, проворачивается гаечным ключом на пол оборота перепускной клапан и жидкость с пузырьками начинает опускаться в тару. После выхода воздушных пробок клапан закручивается назад. Подобная процедура повторяется до прекращения выделения пузырьков и появления в педали «упругости».
• После всего вышеперечисленного перепускной клапан закрывается, резиновый шланг снимается, колпачок прикрепляется обратно на свое место.

Во время прокачки тормозной системы УАЗа в бачок, по необходимости, должна добавляться свежая тормозная жидкость. Жидкость, вытекающая из шланга, не пригодна в данном виде для последующего использования, так как она первоначально подлежит фильтрации и отстаиванию.

Начинать прокачку лучше с заднего правого колеса, затем перейти на заднее левое, потом переднее правое и, наконец, переднее левое. Для автомобилей с раздельным приводом понадобиться отдельная прокачка каждой части.

Если пузырьки после долгой прокачки не исчезают, следует перепроверить герметичность всей системы, особенно цилиндров. При надобности заменить или отремонтировать.
