Генератор на УАЗ Хантер
Генератор – неотъемлемая часть любого автомобиля, благодаря которой организуется его стабильная эксплуатация и передвижение. Генератор отвечает за подпитку электрических систем, преобразуя механическую энергию в электрическую. Данный агрегат питает аккумулятор, различные устройства и датчики в автомобиле.
В случае с УАЗом Хантер заводом-производителем установлен генератор с артикулом 9422.3701. Стоимость оригинальной модели колеблется в пределах от 5 до 8 тысяч рублей.
В случае замены автовладелец может установить аналог генератора, который ничуть не уступает по качеству оригиналу. В таблицу сведены популярные генераторы, их артикулы и цены.
ГенераторАртикулСтоимость, в рублях
| УАЗ дв.УМЗ-4213,421 14В 65А ПРАМО-Электро | 16.3771 | 4910 |
| ГАЗ,УАЗ дв.УМЗ-4216,4219,4213 14В 72А | 3282.3771000 | 5730 |
| УАЗ дв.ЗМЗ-4021.10 14В 65А ПРАМО-Электро | 164.3771 | 4580 |
Аналоги значительно дешевле штатного генератора, поэтому при необходимости можно выполнить бюджетную замену.
Виды неисправностей генератора
Процесс эксплуатации любого транспортного средства связан с возникновением различных проблем, и УАЗ Хантер с 409 двигателем не стал в этом случае исключением. Часто в модели страдает именно генератор, и среди распространенных неисправностей можно выделить следующие:
- проскальзывание ремня привода генератора;
- неисправность регулятора напряжения;
- обрыв обмотки или ее короткое замыкание;
- износ щеток генератора или их зависание;
- окисление контактных колец.
Любой из перечисленных случаев требует проведения полного осмотра автомобиля, а также ремонта или замены вышедшего из строя элемента.
За чем нужно следить?
В процессе эксплуатации владелец УАЗ Хантер должен следить за:
Состоянием проводов электрической цепи, за надежностью их соединений, чистотой
Это важно, ведь, например, при плохих контактах может резко увеличиться напряжение в генераторе, и он выйдет из строя.
Правильным натяжением приводного ремня. Если ремень слабо натянут, работа генератора будет неэффективной, а сильное натяжение способно привести к разрушению подшипников узла.
При обнаружении проблем в проводке или в конструкции генератора рекомендуется как можно быстрее приступить к ремонту или замене
Обычно за проведением ремонтных работ обращаются в специализированные СТО, но иногда можно выполнить замену генератора своими руками. Для этого стоит ознакомиться с особенностями его конструкции
При обнаружении проблем в проводке или в конструкции генератора рекомендуется как можно быстрее приступить к ремонту или замене. Обычно за проведением ремонтных работ обращаются в специализированные СТО, но иногда можно выполнить замену генератора своими руками. Для этого стоит ознакомиться с особенностями его конструкции.
Особенность конструкции
Генераторы представляют собой сложный узел, состоящий из нескольких элементов. Помимо выпрямительного блока и регулятора напряжения в некоторых моделях генераторов встроен вакуумный насос. Регулятор предназначен для поддержания напряжения на необходимом уровне, а насос регулирует создание вакуума в тормозной системе и системе отработавших газов.
Чтобы работы по замене генератора прошли успешно, рекомендуется выполнять их максимально осторожно. Это позволит сохранить целостность проводов и других элементов, которые потребуется впоследствии подключить к новому генератору
Замена генератора
Замена генератора на УАЗ «Хантер» подразумевает выполнение нескольких этапов. Сначала идет подготовительный, потом основной, и последний этап – это проверка работоспособности генератора.
Подготовительный этап
В этом случае автовладельцу следует подготовить необходимые для работы инструменты. К ним относятся:
- ключи;
- отвертки;
- молоток;
- удлинитель.
Щётки генератора: какую функцию выполняют?
При контакте с расположенными на валу вращающегося ротора токосъемными кольцами щетки генератора передают ток от аккумуляторной батареи на обмотки возбуждения ротора. Так создаётся электромагнитное поле.
Под воздействием переменного магнитного поля вращающегося ротора в катушках обмоток статора наводится электродвижущая силаи создается переменный электрический ток. Ток, проходя через диодный мост (выпрямительный блок генератора) преобразуется в постоянный. Именно такой необходим для подпитки аккумулятора и обеспечения функциональности электрооборудования автомобиля.
Где находится реле сигнала поворота?
В автомобилях УАЗ схема указателя поворота включает в себя рулевой переключатель, реле сигнала поворота, сигнализацию и шесть лампочек.
Эта система защищена от перегрузки несколькими предохранителями:
- F8. 10 A (для аварийной сигнализации);
- F20. 7,5 A (для указателей поворота).
Тернеры без реле не будут мигать, поэтому его неисправность легко определить.
Расположен в монтажном блоке, слева, у ног водителя. В санитарных, грузовых и пассажирских транспортных средствах, таких как УАЗ, реле турникета устанавливается на перегородке за сиденьем водителя.
В случае отказа в реле его необходимо удалить, а металлические предметы не должны использоваться.
Каждое транспортное средство имеет свойство ломаться. Даже качественные автомобили рано или поздно выходят из строя. Поломка может быть незначительной, а может возникнуть в одной из главных деталей машины — генераторе.
Признаки растянувшегося приводного ремня
О том, что ремень находится в состоянии, близком к критическому, требующему его немедленной замены, можно догадаться по следующим симптомам:
- на его внутренней поверхности имеются поперечные трещины. Такой дефект – явный признак того, что поликлиновый ремень может порваться именно в таких местах. Подобные трещины можно заметить на тех изгибах, которые огибают ролик внешней стороной;
- сквозные дыры в ремне. Если это единичный случай, то это не страшно, а вот множественные сквозные повреждения свидетельствуют о том, что внутренняя структура ремня, включая корд, нарушена, и он может начать рваться;
- свист ремня – признак того, что он растянулся и провисает больше нужного. А раз так, то, если ситуация запущена, ремень начинает проскальзывать, что сказывается на мощности генератора и его способности заряжать АКБ;
- износ ролика. Не обязательно натяжного – на современных автомобилях роликов много, как и шкивов. Чем грозит такая неприятность? Более быстрым износом ремня, вероятностью его спадания со шкивов, и если это случилось на ходу, ремень может наделать немало неприятных дел в моторном отсеке;
- о необходимости замены ремня свидетельствуют и дефекты на его внешней стороне – растрескивания, обширные пятна, отличающиеся другим цветом, распушивание внешнего слоя.
Проверка генератора Уаз Хантер, его регулятора, ротора и статора
В процессе эксплуатации Уаз Хантер работа генератора контролируется с помощью вольтметра и контрольной лампы разряда аккумуляторной батареи на приборной панели. Нестабильная, по причине каких то неисправностей, работа генератора не обеспечивает нормальную зарядку аккумуляторной батареи, что может послужить поводом для выхода ее из строя. Проверка генератора включает в себя : его внешний осмотр и дефектовку, проверку контактных колец, выпрямительного блока, регулятора напряжения, ротора и статора.
Проверка генератора Уаз Хантер.
Основные типы генераторов устанавливаемые на Уаз Хантер и их возможные неисправности рассмотрены в предыдущем материале. Для проверки и поиска неисправностей генератора его необходимо снять с автомобиля и разобрать.
Осмотр и дефектовка.
Проверка генератора начинается с его внешнего осмотра, в ходе него надо особо тщательно проверить обе крышки генератора — со стороны привода и контактных колец, и их подшипники.
Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, обнаружаться повреждения защитных колец, потеки смазки, то подшипник необходимо заменить. Если на уплотнительной прокладке подшипника крышки со стороны контактных колец обнаружаться признаки старения, то ее надо заменить.
Проверка контактных колец.
Незначительно загрязненнные контактные кольца надо протереть чистой тряпкой смоченной в бензине. Если при осмотре контактных колец обнаружены задиры, риски, царапины, следы износа от щеток и тому подобное, то кольца необходимо прошлифовать.
Если повреждение колец не удается сразу вывести шлифовкой, то можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать. После проточки надо проверить биение колец с помощью индикатора. Предельно допустимое биение 0.08 мм. Если величина биения превышает указанную, то статор надо заменить.
Проверка выпрямительного блока.
Для проверки исправности диодов выпрямительного блока генератора надо подсоединить один провод тестера к массе, а второй к выводу диода, а затем поменять их местами. Диод должен пропускать ток только в одну сторону, если он пропускает ток в обе стороны, то значит неисправен.
Проверка регулятора напряжения.
Исправность регулятора проверяется контрольной лампой на 12 Вольт, которая подсоединяется к щеткам. Напряжение 12 Вольт подается : «+» на клемму, «-» на массу щеткодержателя. При этом контрольная лампа должна гореть. Если она не горит, то регулятор напряжения необходимо заменить.
На исправном регуляторе щетки в щеткодержателе должны перемещаться легко. Если их заклинило, то необходимо заменить щеткодержатель в сборе. Замене также подлежат щетки со сколами, трещинами или другими дефектами.
Величина выступания щеток из щеткодержателя в свободном состоянии должна быть не менее 4.5 мм, в противном случае необходимо заменить щеткодержатель в сборе с регулятором напряжения.
Проверка ротора генератора.
Сопротивление обмотки ротора генератора проверяется тестером, подключив его к контактным кольцам. Если тестер покажет бесконечность, то значит в обмотках обрыв и ротор нужно заменить. Для проверки наличия замыкания обмотки на корпус ротора, надо один щуп тестера подсоединить к корпусу ротора, а второй поочередно на каждое кольцо. В обоих случаях должно показывать бесконечность.
Проверка статора генератора.
На внутренней поверхности статора не должно быть следов задевания ротора об статор. В противном случае надо заменить подшипники вала ротора или крышки генератора. Наличие замыкания обмоток статора на корпус проверяется с помощью контрольной лампы на 12 или 220 Вольт.
Один вывод контрольной лампы подсоединяется к выводу обмотки статора, а второй — через источник тока к корпусу статора, при этом лампа гореть не должна. Если лампа горит, это означает, что в обмотке есть замыкание и необходимо заменить статор или обмотку. Проводимость обмоток статора проверяется тестером, подсоединив его провода к выводам обмотки.
Как подключить
Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.
Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.
На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.
Проверка и устранение неисправности
Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.
Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.
Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.
Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.
При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.
В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) – значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.
Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.
При подключении новой катушки необходимо быть очень внимательным и аккуратным
Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию
Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами
В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля
Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.
Неисправности и ремонт
Распространенные проблемы:
- Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
- Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
- Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
- Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.
Как проверить

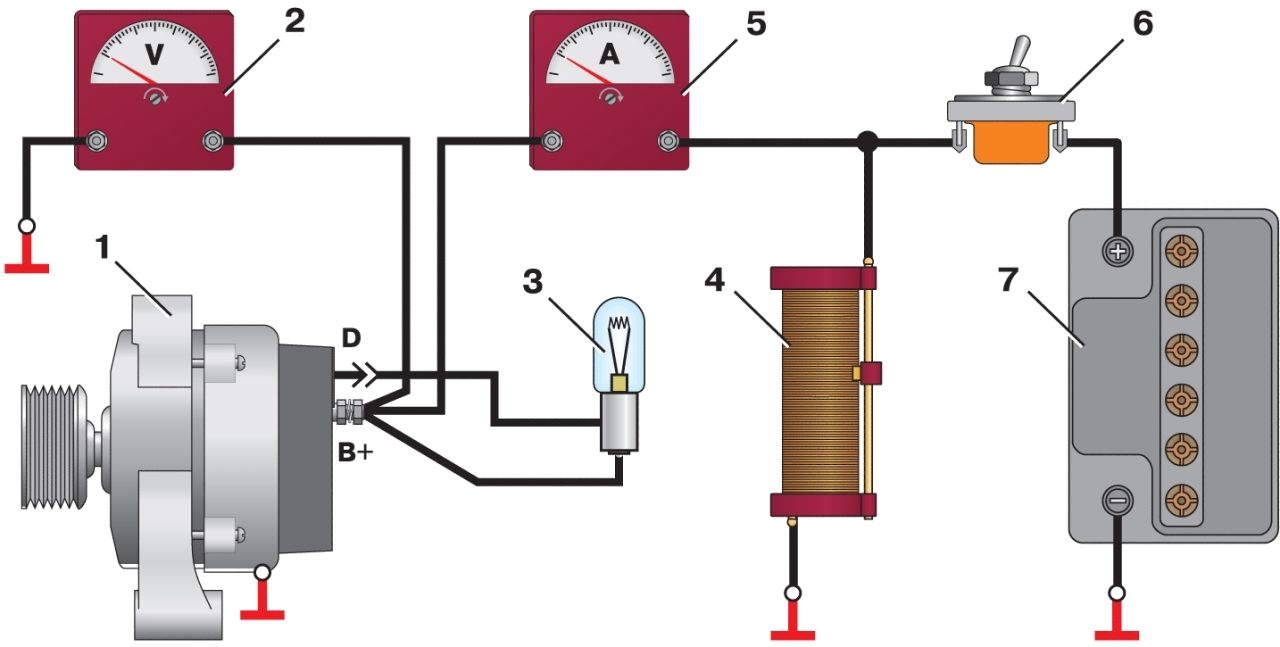

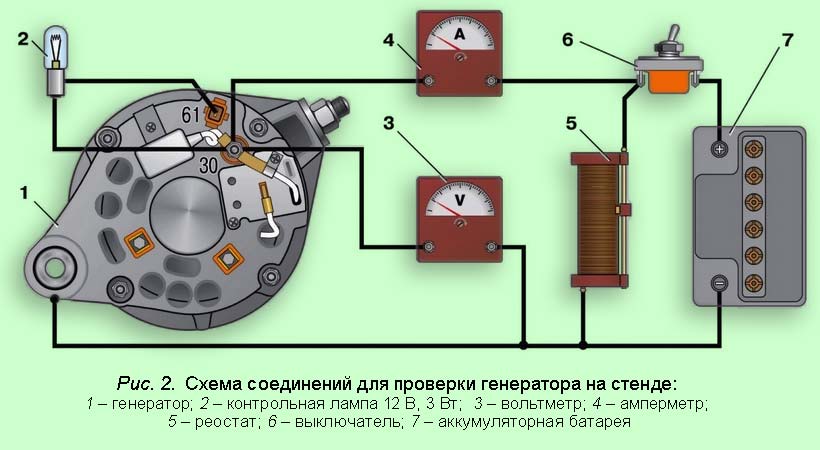

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.
Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

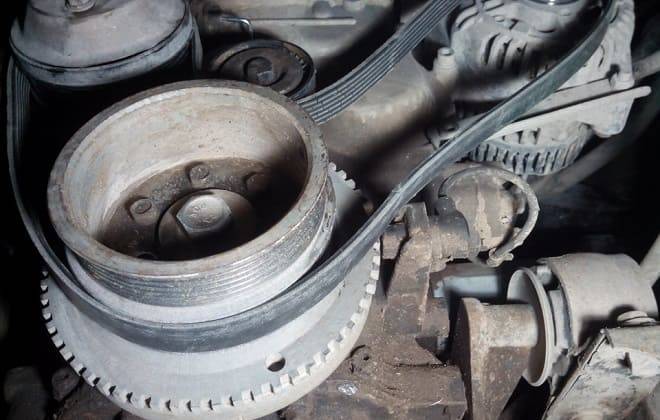

Замена ремня генератора
Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.
Смотрите » Как выявить неисправности и провести ремонт переднего моста УАЗ
Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну
Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе
Характеристики генератор для УАЗ
Ну вот, все на месте, все подключено, первый запуск и все работает, отлично!
Рекомендуется проводить разборку механизма только в специальном сервисе. Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя.
В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе.
В ходе технического обслуживания необходимо удостовериться в том, что генераторное устройство а или любое другое на двигателе надежно установлено. У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. Номинальный ток, А
Далее отворачивается длинный болт, крепящий генератор к блоку цилиндров снизу. Убедитесь, что щетки целы, не заедают в щеткодержателях и надежно соприкасаются с контактными кольцами; проверьте натяжение пружин щеток.
Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Осматривается статор. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска. Изымается крышка вместе с ротором. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше.
3 метода проверки регулятора напряжения генератора
Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Какие модификации имеет ремень генератора? При отсоединении проводов необходимо вытянуть саму колодку. В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть!
Ну раз на подходит, думаю на тоже подойдет. Дальнейшие действия следует выполнять в таком порядке. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. 3. Система зарядки — 2
Общая информация
Автомобиль с полным приводом УАЗ 31519 выпускался на Ульяновском заводе в период с 97 по 2013 годы. Главная цель конструирования агрегата, заменить морально устаревшую машину УАЗ 31514 моделью с большей мощностью. На базе машины созданы модификации, отличающиеся между собой уровнем отделки салона, и силовыми установками. За счёт использования пользователей с отличающимися характеристиками и параметрами, схема электрооборудования УАЗ 31519 так же содержит индивидуальные черты.
Подключение пользователей машины УАЗ 315195 и др. осуществляется по принципу единого проводника, когда положительный вывод оборудования соединён в одну цепь. Минусовые выводы крепятся к остову машины, который играет роль второго проводника. Напряжение сети автомобиля равно 12В, защиту оборудования взял на себя блок предохранительных элементов.
Связь между потребителями энергии происходит посредством составного ключа возбудителя, в котором конструктивно предусмотрена соприкасающаяся часть и противоугонное оборудование. Схема проводки УАЗ 31519 предусматривает питание потребителей с помощью источника тока, пока силовая установка не будет активирована. После активации мотора, питание обеспечивается генерирующим устройством, вырабатывающим переменный ток и пропускающим энергию через блок выпрямления. Кроме того, изделие заряжает аккумуляторную батарею, поддерживая работоспособность. Так же можете прочитать про УАЗ 396255.
Генератор УАЗ

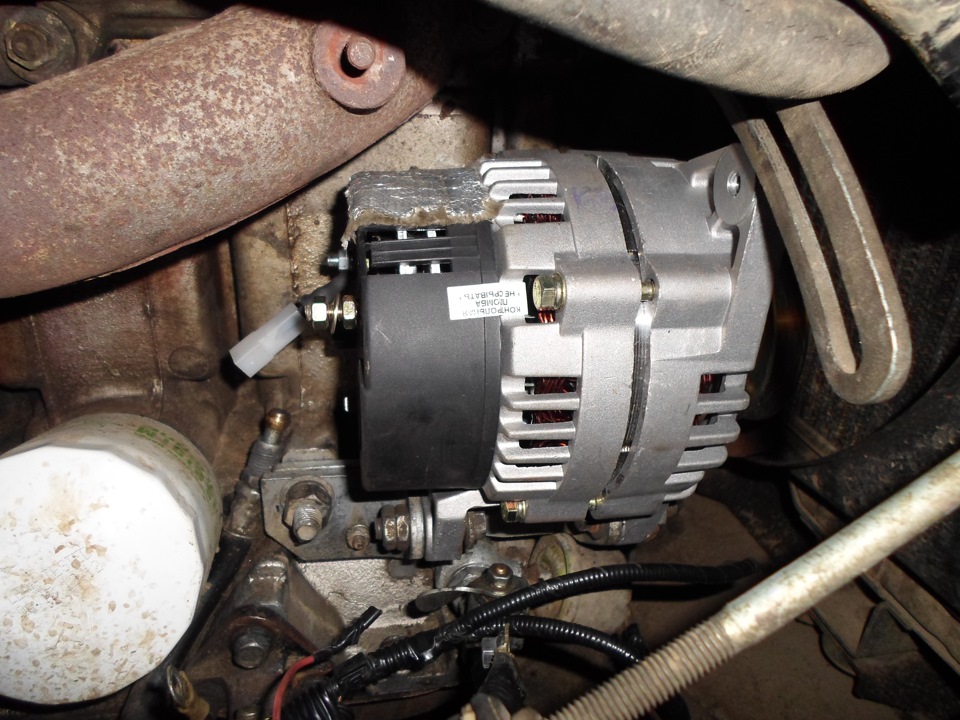

Установка генератора 90 Амп УАЗ 469
После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.
Купил съемник для подшипников и шкив снят.
Далее нарезаем провода, крепим клеммы, подсоединяем к РН.
Теперь, устанавливаем и подключаем новый генератор.
Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?
Дело в том, что мой старый генератор схематично выглядел так:
Новый от бычка на 90 А выглядит немного иначе:

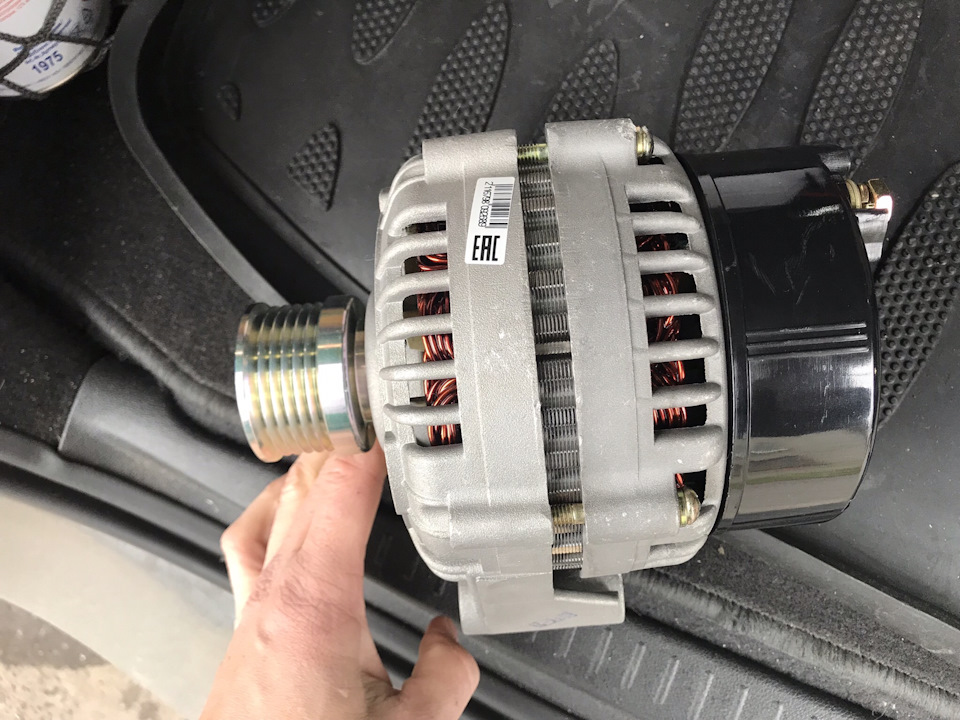

Генератор на 90 А от Бычка
Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.
Я пользовался вот такой схемой для подключения:
Схема для подключения генератора с двухконтактным выводом от щеток
Результат: напряжение, как и положено, — 14 В. Но, при включении фар падает до 13 В. Грешу на то, что: 1. Генератор Б/У. 2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов. 3. Холостые обороты Уаза маленькие по сравнению с другими авто. 4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
— Генератор 90А БАТЭ — 1 шт. 4300р. — Ремень генератора Клиновой 1225/10 200р.

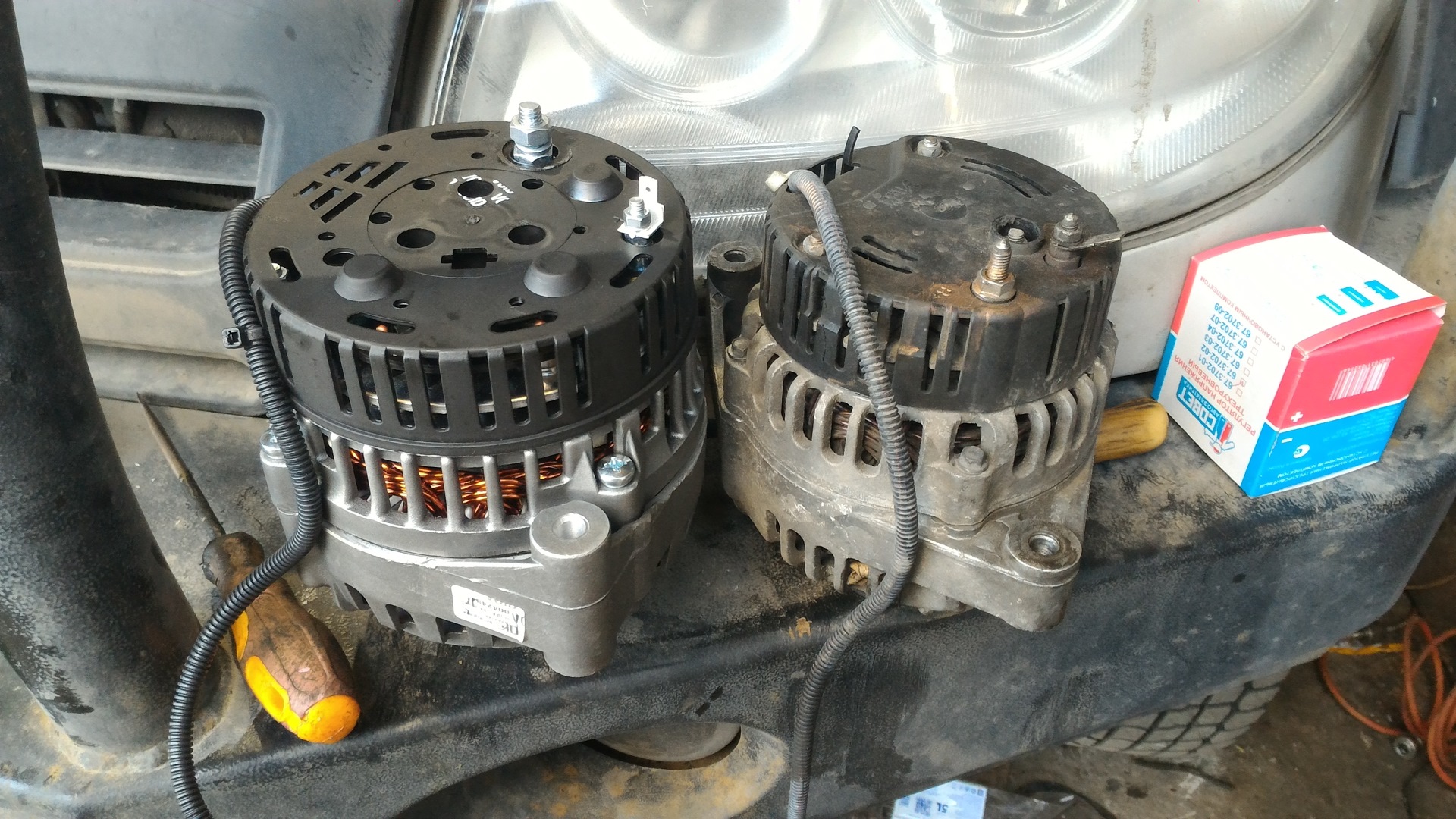

Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь… Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает — все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно — произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.
Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.
Творите и создавайте!

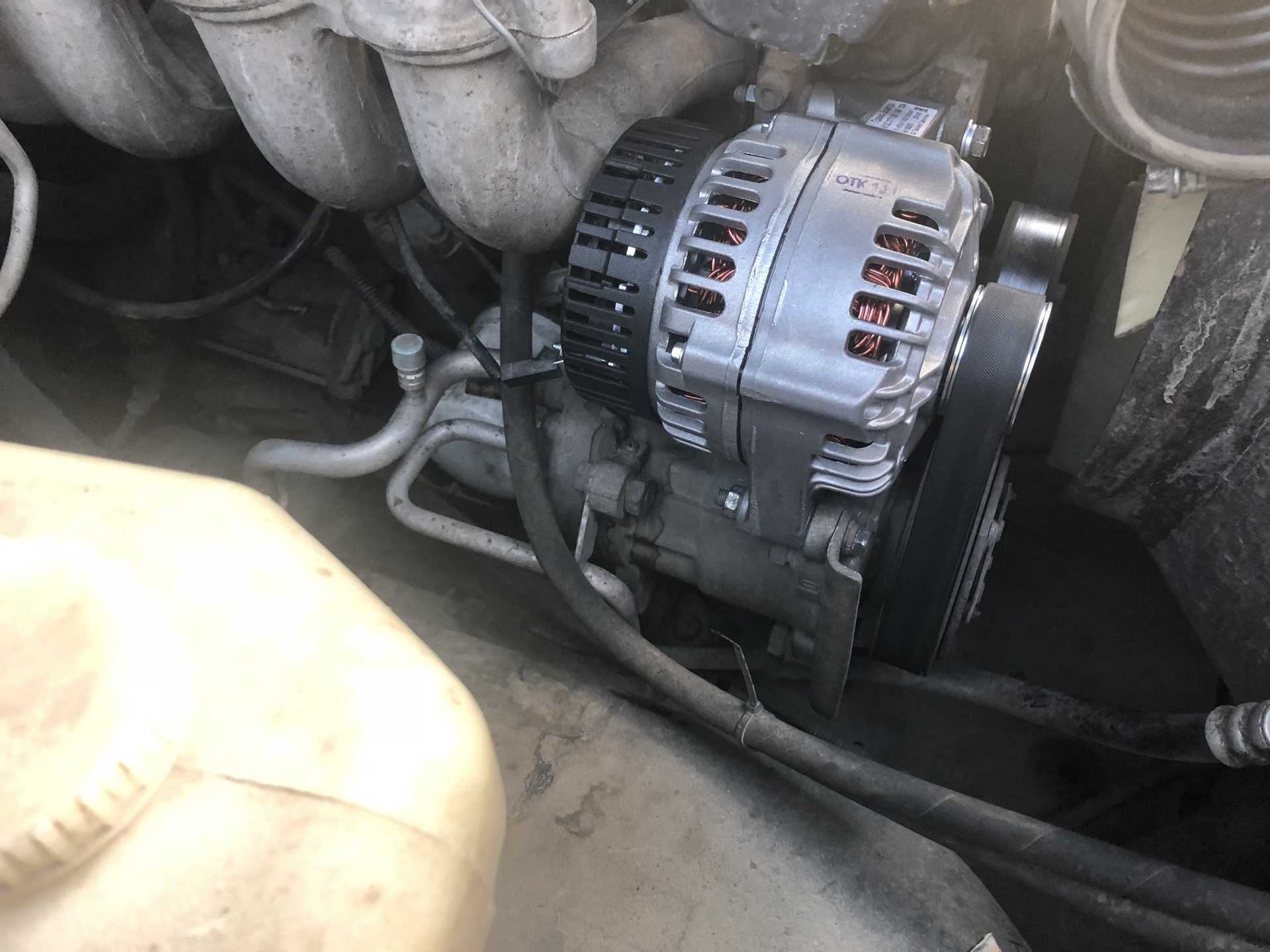

Новый гена на месте, осталось помыть подкапотное пространство
Источник
Где находятся щётки генератора и для чего они нужны
Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.
Щетки генератора

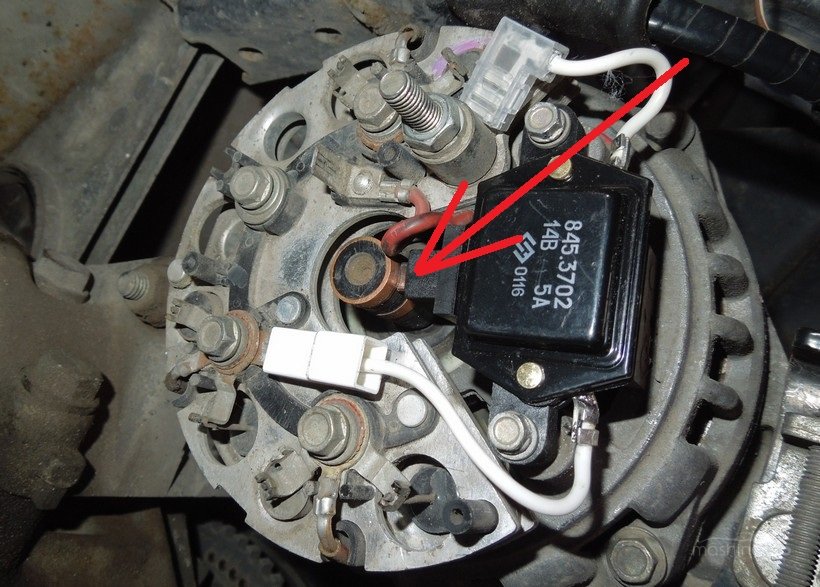

Расположение щеток генератора
Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.
Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.
