Подготовка к снятию или замене датчика топлива на ВАЗ-2110 и Лада Калина

Замена ДУТ на ВАЗ-2110 и Ладе Калина возможна только после предварительного демонтажа топливного модуля. Желательно, чтобы во время проведения работ бак был заполонен бензином не больше, чем до половины.

Порядок подготовительных операций для ВАЗ-2110 и Лады Калина одинаков:

1. Снимаем нижнюю часть заднего сиденья.
2. Отгибаем защитный коврик и шумоизоляцию кузова над люком топливного модуля.
3. Очищаем крышку люка и кузов вокруг него от пыли и мусора.
4. Крестовой отверткой выкручиваем 4 винта, крепящих крышку люка к кузову.
5. Снимаем крышку.
6. Удаляем с топливного модуля скопившиеся грязь и пыль.

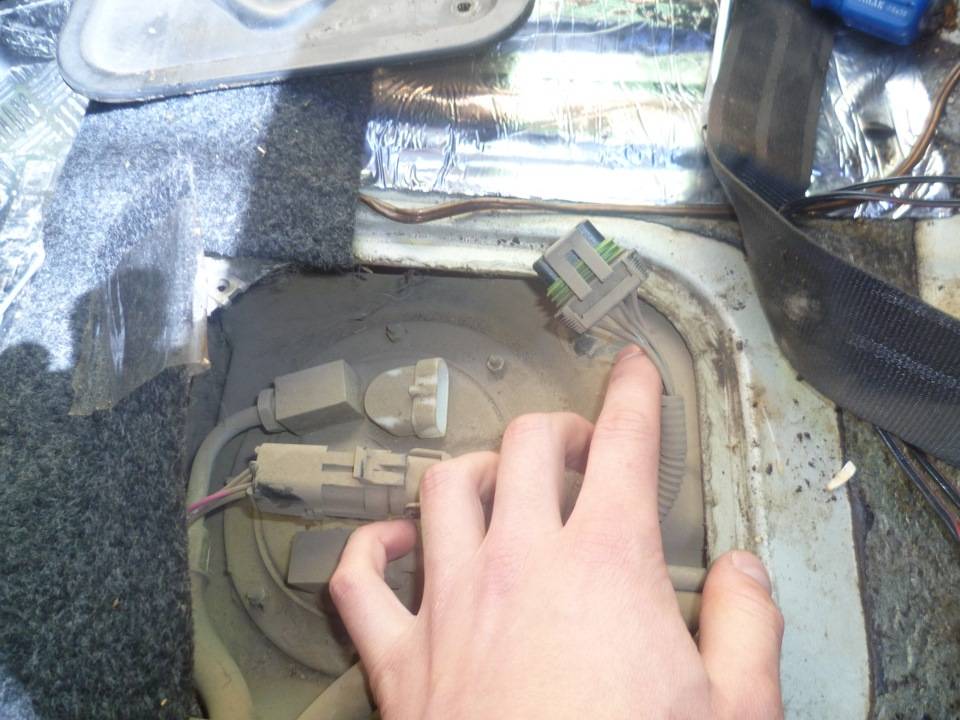

7. Отжав фиксатор соединительной колодки, отсоединяем разъем с проводами от корпуса топливного модуля.
8. Сбрасываем давление бензина в топливопроводе – включаем стартер на 10–15 с, чтобы он вращал коленчатый вал в течении этого времени (если запустится двигатель, то ждем, когда будет выработан бензин из топливопровода и мотор сам заглохнет), а затем выключаем зажигание.
9. Отключаем «массу» автомобиля кнопкой или отсоединением клемму АКБ.

При последующих операциях по замене следует иметь в виду, что в топливопроводе после сброса давления остается немного бензина.

Устройство и ремонт стартера в авто ОКА (ВАЗ-11111)

Предохранители skoda octavia (шкода октавия) а5: где находятся, замена

Как и любые ДВС легкового автотранспорта, силовые агрегаты автомобиля «Ока» модификаций 1111, 11113 запускаются с помощью стартера – силового электромотора с дистанционным управлением. В задачу этого узла входит раскручивание коленчатого вала, чтобы создать необходимые условия для воспламенения топливовоздушной смеси.

Модели, характеристики, место расположения

Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.

Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.

Основные характеристики модели 39.3708 таковы:

• Мощность – 0,9 кВт;
• Потребляемый ток – 230А;
• Масса – 5 кг;

Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;
• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Проблемы с отображением уровня топлива в Ока: понимаем причины и находим решения

Уровень топлива в автомобиле Ока должен отображаться на панели приборов, но иногда водитель может столкнуться с проблемой, когда эта информация не отображается или отображается неправильно. В данной статье мы разберем основные причины таких проблем и предложим решения.

Потенциальные причины проблем с отображением уровня топлива:

1. Неисправность датчика уровня топлива. Датчик может выйти из строя из-за износа или неправильных условий эксплуатации.
2. Проблемы с электрической цепью. Плохое соединение или обрыв проводов может привести к некорректной работы датчика и, следовательно, к неправильному отображению уровня топлива.
3. Неисправность панели приборов. В некоторых случаях проблема может быть связана с неисправностью самой панели приборов, которая не может правильно отобразить информацию о уровне топлива.

Решения проблем с отображением уровня топлива в Ока:

Если вы столкнулись с проблемой отображения уровня топлива в Ока, вам могут потребоваться следующие действия:

• Проверьте электрическую цепь и датчик уровня топлива на наличие повреждений или неисправностей. При необходимости замените детали.
• Убедитесь, что провода правильно подключены и имеют надежные контакты. Очистите контакты от окисления.
• Проверьте панель приборов на наличие неисправностей. При необходимости замените панель.

В случае, если вы не уверены в своих навыках или не можете самостоятельно решить проблему, рекомендуется обратиться к специалистам сервисного центра. Они проведут диагностику и ремонт неисправностей, связанных с отображением уровня топлива в Ока.

Очистка карбюратора ВАЗ Ока своими руками

Самая распространенная проблема неисправности двигателя ОКА – это засорение карбюратора в сборе, и как жиклеры, так и различные каналы могут забиться крупинками и грязью. Это может привести к:

1. потере холостого хода;
2. недостаточным оборотам двигателя;
3. повышению оборотов двигателя;
4. увеличению расхода топлива и появлению черного дыма из выхлопной трубы.

В некоторых случаях ремонт может не потребоваться, так как достаточно просто почистить карбюратор. Часто встречающейся проблемой на малолитражных автомобилях ВАЗ является засорение каналов ГДС, что приводит к невозможности достижения оборотов при открытой заслонке 1-й карбюраторной камеры при сохранении холостого хода. Для решения этой проблемы достаточно продуть сжатым воздухом каналы карбюраторных узлов на месте, не снимая топливно-смесительного устройства. Если после этой операции работа двигателя придет в норму, потребуется установка воздушного фильтра.

Данную операцию своими руками выполняем примерно так:

при выключенном двигателе открываем капот и первым делом снимаем корпус воздушного фильтра;

Используя сжатый воздух (из ручного насоса, «груши» или компрессора) продуем каналы ГРС;

после данной очистки запустим двигатель, проверим, как двигатель набирает обороты;

Если работа ДВС после нормализации работы вернулась, можно вставить воздушный фильтр, в противном случае прокачку повторим еще раз.

Замена масла в авто

25.06.2017

| Комментариев нет

датчик давления масла на оке где находится

Замер давления масла двигателя автомобиля Ока Прежде чем делать двигатель надо было узнать, нужна замена коренных и шатунных вкладышей, масляного насоса.

ЗАМЕНА датчика Давления МАСЛА ваз 2108, 2109, 21099,2110, 2111, 2112,2113,2114,2115 ЗАМЕНА датчика Давления МАСЛА ваз 2108, 2109, 21099,2110, 2111, 2112,2113,2114,2115 ЗАМЕНА датчика Давления МАСЛА …

Как проверить ДАТЧИК Аварийного ДАВЛЕНИЯ МАСЛА. Горит лампа давления масла, не горит давления масла Как проверить ДАТЧИК Аварийного ДАВЛЕНИЯ МАСЛА. Горит лампа давления масла, не горит лампа давления масла….

Как проверить датчик аварийного давления масла Как проверить датчик аварийного давления масла Оживление и реанимация авто. Диагностика и ремонт электроо…

Подмигивание лампочки давления масла. Есть проблема на холостых мигает лампочка давления масла Это норма? Обсуждение на форуме ВАЗ 2101 этой пробле…

Теперь я понял из-за чего у меня горела лампа давления масла https://ali.pub/342n65 — наклейка деу нексия мафия https://ali.pub/342ncr — чехол на ремнь безопасности нексия https://ali.pub/342nli — колпач…

НЕ ГОРИТ ЛАМПОЧКА ДАВЛЕНИЯ МАСЛА ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ НА ВАЗ, ЛАДА? ПОЧЕМУ НЕ ЗАГОРАЕТСЯ ЛАМПОЧКА ДАВЛЕНИЯ МАСЛА ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ НА АВТОМОБИЛЯХ ВАЗ, ЛАДА. Лампа давле…

Как подключить датчики к указателям на автомобиле Наглядно показываю как подключать датчики к указателям.

Автомобиль ОКА . Скрытый и редкий дефект ??!! Карбюраторщики на Карте — https://goo.gl/nHnuPa — рядом с Вами! — Приобрести у Наиля : https://vk.com/page-60937161_48816656 — ??Группа…

Почему загорается или моргает индикатор давления масла Моя группа ВКонтакте, добавляйтесь в друзья, будем общаться и делиться опытом эксплуатации своих Mazda Demio…

Сорвало резьбу в ГБЦ ВАЗ датчика давления масла! Что делать? Что делать когда сорвало резьбу датчика аварийного давления масла в головке блока цилиндров (ГБЦ) двигател…

Отключение датчика уровня масла двигатель Лифан 168F-2 Lifan глохнет. Отключение датчика уровня масла двигатель Лифан 168F-2,работает с перебоями мотоблок Lifan глохнет. Поддержать…

Дополнительный датчик давления масла в двигателе Купил набор для установки и индикации давления масла в двигателе.

ЗАМЕНА датчика Давления МАСЛА ваз 2108, 2109, 21099,2110, 2111, 2112,2113,2114,2115 ЗАМЕНА датчика Давления МАСЛА ваз 2108, 2109, 21099,2110, 2111, 2112,2113,2114,2115.

Горит лампа давления масла — что делать? На примере калины с 8кл. двигателем рассмотрим, что нужно в первую очередь сделать, если загорелась лампа…

Замена датчика давления масла ваз 2108, 2109, 2110, 2111, 2112 снятие и замена датчика давления масла.Определение течи масла и неисправности датчика давления масла.

Датчик давления масла, где находится, замена датчика на Ваз 2114. Где находится датчик давления масла и как его заменить? Если внезапно пропало давление масла, стала загорат…

Как картерные газы должны пульсировать из горловины двигателя Группа в Контакте. https://vk.com/public184343249 Ответы на вопросы. https://www.youtube.com/user/SmeshnoPoznovatelno/playlists Контакты для связи…

Без рубрики

Ремонт ВАЗ 1111 (Ока) Замена троса привода спидометра

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
3. Замена троса привода спидометра

Вам потребуются

пассатижи масленка с трансмиссионным маслом

Трос привода спидометра одним концом соединен с редуктором привода на коробке передач, а другим – с механизмом спидометра в комбинации приборов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выдвиньте на себя комбинацию приборов из панели приборов, чтобы получить доступ к тросу привода спидометра (см. подраздел 8.6.1).

2. Отверните гайку крепления троса спидометра (если гайка сильно затянута, аккуратно отверните ее пассатижами) и.

3. . отсоедините трос спидометра от комбинации приборов.

4. Отверните гайку крепления троса спидометра от привода на коробке передач (если гайка сильно затянута, аккуратно отверните ее пассатижами) и.

5. . отсоедините трос от привода.

6. Подденьте отверткой уплотнитель троса спидометра и.

7. . выньте уплотнитель из отверстия в щите передка кузова.

8. Перед установкой смажьте трос привода спидометра трансмиссионным маслом, заливая масло в оболочку (до появления масла с другой стороны троса).

9. Установите трос привода спидометра в порядке, обратном снятию.

Скачать информацию со страницы

↓ Комментарии ↓

Please enable JavaScript to view the comments powered by Disqus.

1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

Ремонт ВАЗ 1111 (Ока) : Блок предохранителей и реле

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
3. Блок предохранителей и реле

8.1.1 Блок предохранителей и реле Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .

8.1.2 Снятие и установка блока предохранителей Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .

8.1.3 Проверка и замена реле Вам потребуются ключ «на 8» отвертка Перед началом работы Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1. Реле включения стартера, ближнего и дальнего света фар, обогрева стекла зад.

↓ Комментарии ↓

Please enable JavaScript to view the comments powered by Disqus.

1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

«>

За что отвечают реле блока предохранителей ВАЗ 2110

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

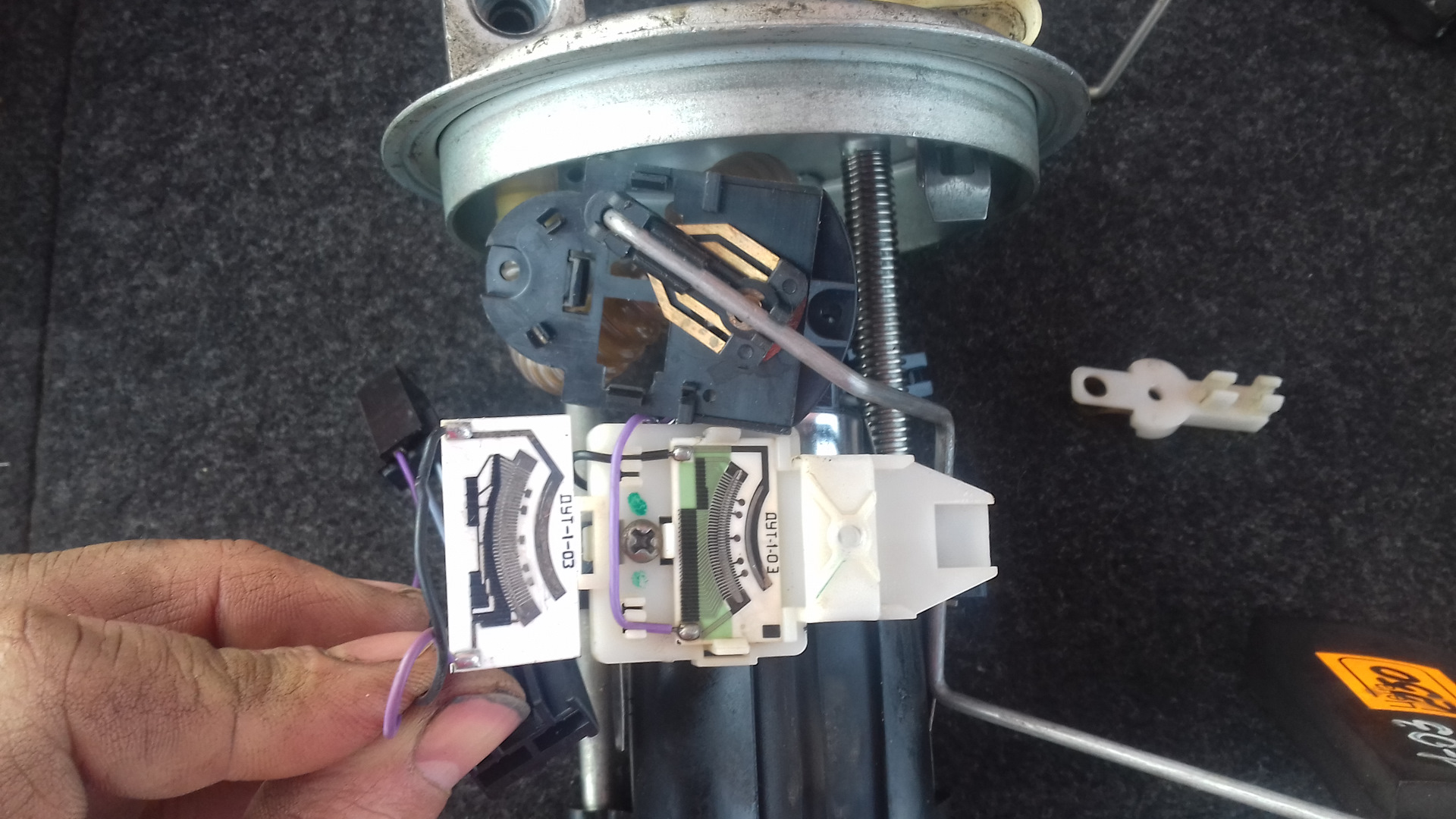

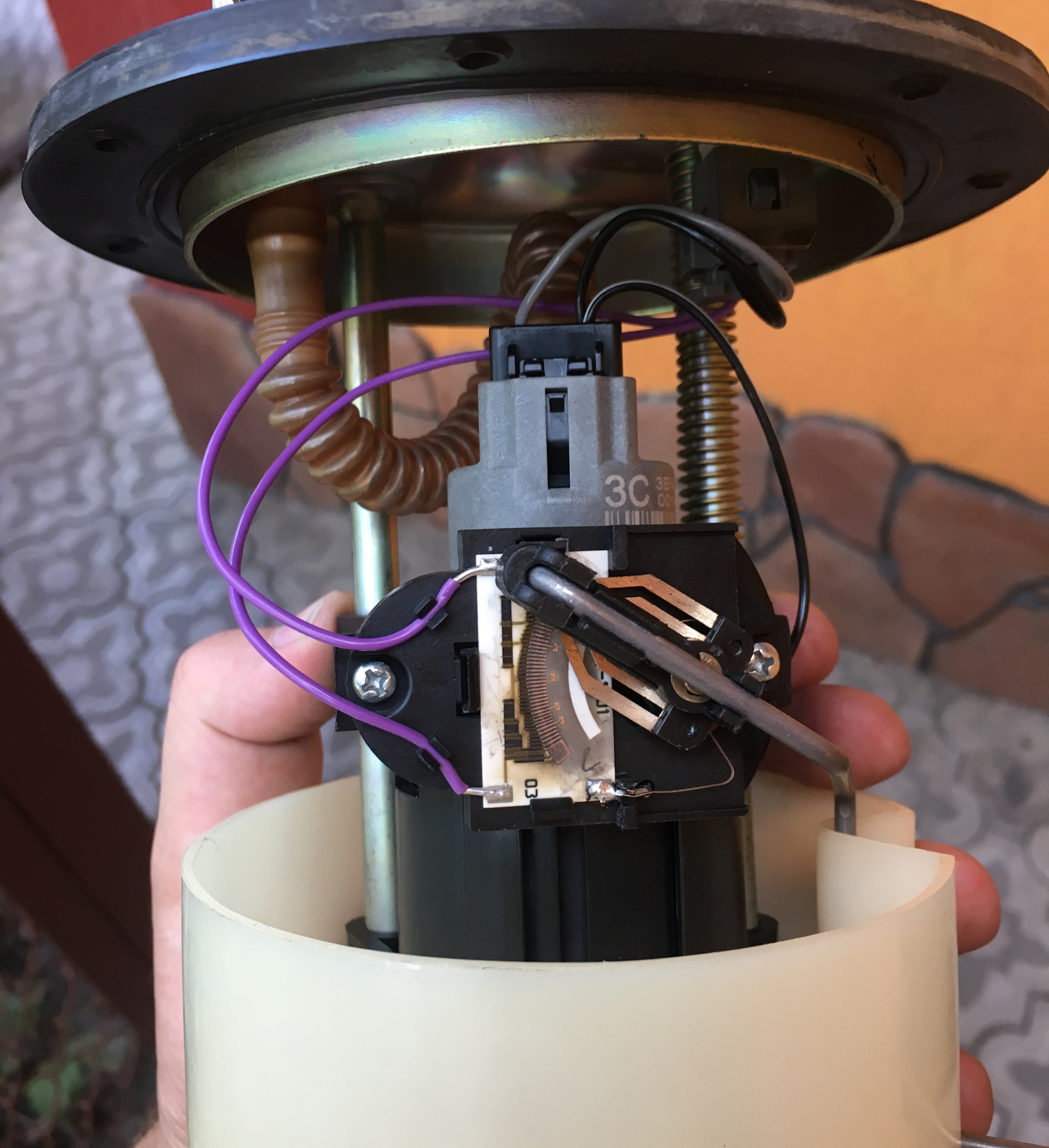

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам

По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

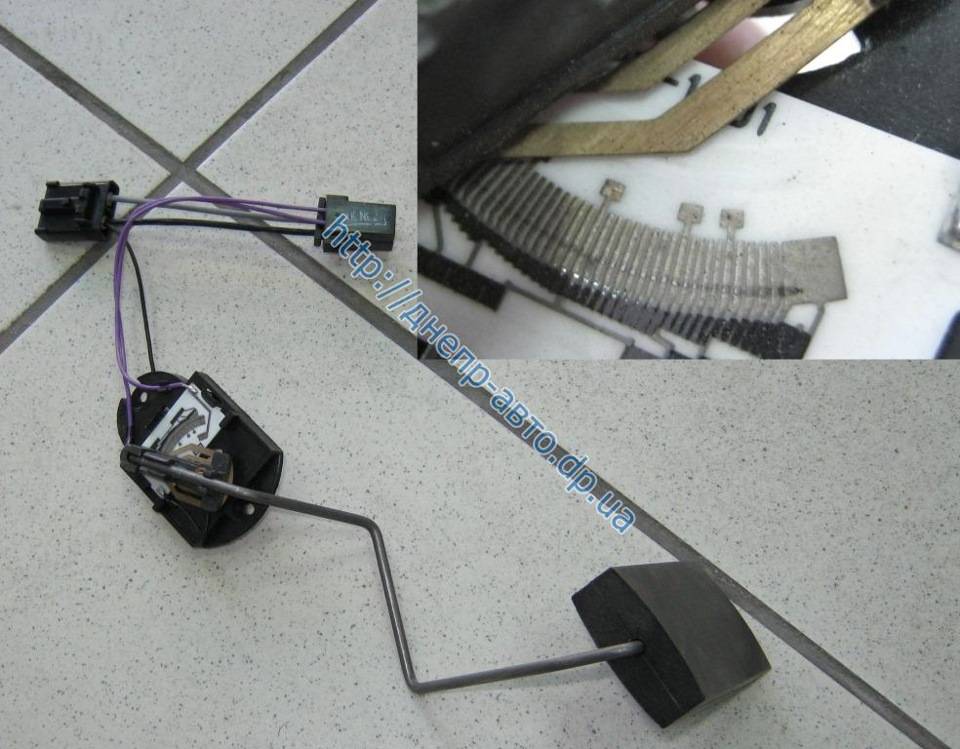

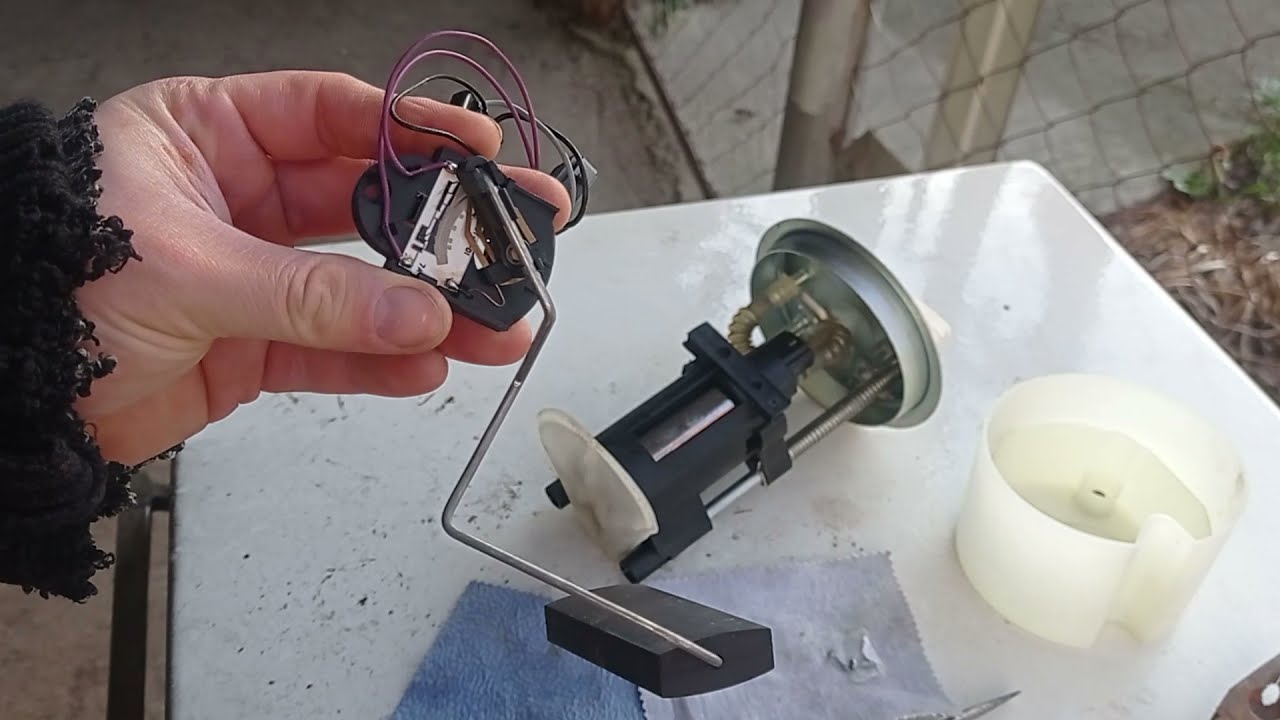

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

• пустотелый поплавок, выполненный из пластика или тонкого металла;
• так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать

Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

9.12.4 Методика поиска неисправностей приборов

Схема включения приборов дана в подразделe 12.4, а схема включения контрольных ламп тормозной системы – в подразделе 12.5.

С 1989 г. введена схема проверки исправности контрольной лампы стояночного тормоза. При включении стартера к ней через диод подается напряжение и она загорается. После выключения стартера – лампа гаснет. Схема включения контрольных ламп заряда аккумуляторной батареи, наружного освещения, дальнего света фар и указателей поворота даны в подразделе 12.15, в подразделе 12.11, в подразделе 12.10 и подразделе 12.9.

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПОРЯДОК ВЫПОЛНЕНИЯ

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие и установка панели приборов

Отсоединяют массовый провод от аккумуляторной батареи. Вывертывают винты крепления и снимают облицовочный кожух вала рулевого управления. Снимают рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отгибают тонким острым инструментом: у верхней рукоятки нижнюю часть, а у нижней — верхнюю часть.

Вынимают из панели приборов выключатели и снимают провода с выключателей очистителя заднего стекла, обогрева заднего стекла, противотуманного фонаря, аварийной сигнализации переключателей наружного освещения, электровентилятора отопителя салона. Снимают комбинацию приборов (см. разд. «Электрооборудование»), прикуриватель и отсоединяют от них электрические провода. Вывертывают два винта крепления кронштейна рычагов управления отопителем. Отжав крючки правой трубы 4 (рис. 185) дефлектора 3, вынимают трубу в сборе с дефлектором. Вынимают пепельницу 6 или заглушку 5. Отвертывают две гайки крепления и снимают со шпилек блок предохранителей.

Вывертывают самонарезающие винты 7 из скоб 8 крепления панели приборов 2 и снимают панель в сборе с облицовкой 1. Точки крепления панели приборов 1, 2 к 3 показаны на рис. 186. Доступ к винтам в точках 1 осуществляется под панелью приборов, в точках 2 — при снятых комбинациях приборов и правой трубе дефлектора.

Установку панели приборов выполняют в обратной последовательности. Перед установкой проверяют состояние пружинных скоб и самонарезающих винтов.
