Как легко и быстро снять своими руками торпедо на ваз 2110?

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

• Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.
• Варианты замены стандартной панели ВАЗ 2110:
• Накладка панели ВАЗ 2110 старого образца Накладка панели ВАЗ 2110 Евро-2 Накладка панели ВАЗ 2110 Евро-1 Накладка панели ВАЗ 2110 Евро-3 Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан
• При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Как снять бороду на приоре 2?

Предлагаем ознакомиться с темой: «как снять бороду на приоре 2?», включая последние тенденции.

Если нужно установить шумоизоляцию пола, или покрасить, либо перетянуть пластик салона Лада Приора, тогда сначала нужно снять центральный тоннель (борода). Процедура не сложная и Вы без проблем справитесь без помощника за 30 минут.

Необходимый инструмент : головка «на 10», крестообразная отвертка, высокая головка «на 10», плоская отвертка.

Отсоединить минусовую клемму с аккумулятора, и для удобства работ можно снять передние сиденья. Затем:

1. Отвернуть гайку крепления воздуховода к ногам пассажиров на заднем сиденье, используя головку «на 10».
2. Снять воздуховод. Аналогично снять второй воздуховод с правой стороны.
3. Поднять подлокотник, поддеть накладку петли подлокотника.
4. Снять подлокотник Лада Приора.

1. Поддеть, отщелкивая фиксаторы, контейнер для хранения мелких вещей. Вытащить его из туннеля.
2. Отвернуть 2 болта крепления петли подлокотника с помощью головки «на 10», и снять его.
3. Отвернуть 4 самореза крепления туннеля пола крестообразной отверткой.
4. Через проем нажать на фиксатор, и снять колодку с проводами с кнопки управления замком багажника.

1. Отвернуть 2 гайки крепления туннеля, используя высокую головку «на 10».
2. Установить передние сиденья на места и сдвинуть их максимально вперед. Отвернуть саморез крепления туннеля к основанию слева и аналогично — справа, используя крестовую отвертку.
3. Снять пластмассовую заглушку на дне подстаканника с помощью плоской отвертки.
4. Отвернуть саморез крепления туннеля крестообразной отверткой.

1. Отвернуть 2 самореза крепления туннеля пола слева и аналогично — справа, используя крестовую отвертку.
2. Снять заглушку в нише ручного тормоза, с помощью шлицевой отвертки.
3. Отвернуть саморез крепления бокового щитка туннеля, используя крестовую отвертку.
4. Снять левый щиток туннеля, и аналогично правый щиток.

1. Отвернуть саморез крепления передней части туннеля с помощью крестовой отвертки. Аналогично отвернуть саморез с правой стороны.

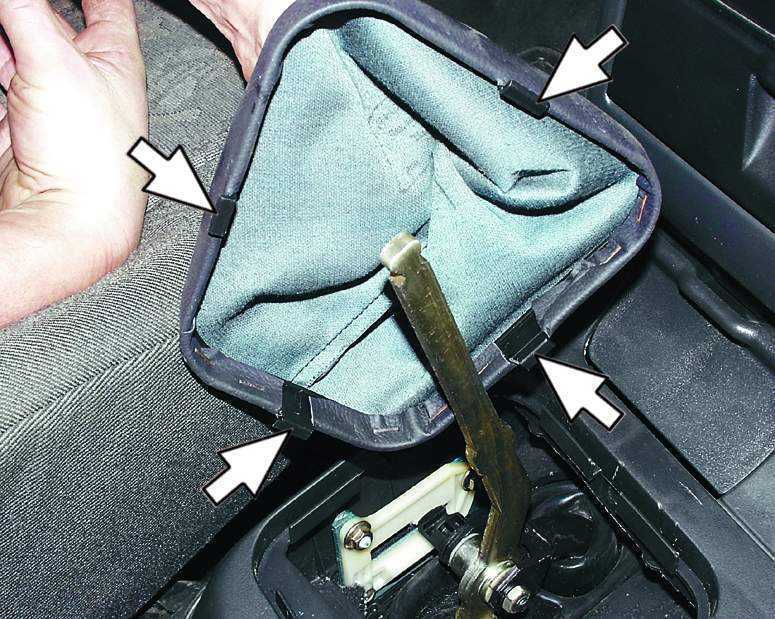

2. Отщелкнуть фиксаторы, снять чехол КПП Приоры. Оставить рамку с чехлом на рычаге КПП.
3. Отвернуть 2 винта крепления туннеля к консоли панели приборов, используя крестовую отвертку.

1. Поднять вверх туннеля.
2. Нажать на фиксатор, отсоединить колодку с проводами от прикуривателя. Снять центральный тоннель Приоры.

Установка облицовки тоннеля производиться в обратной последовательности.

Вопрос о снятии центральной консоли на Приоре беспокоит довольно много автовладельцев, так как делать это приходится довольно часто и вот почему. Дело в том, что некоторые элементы управления, такие как часы, блок управления отопителем, центральный дефлектор печки заменить просто невозможно не снимая консоли.

Для снятия понадобится минимум инструмента и основной, без которого просто не обойтись — крестообразная отвертка.

Снятие и установка центральной консоли панели приборов на Приоре

Накладка центральной консоли на автомобилях в комплектации «норма» и «люкс» могут отличаться размером выреза под магнитолу. В остальном же, по креплениям разницы не будет. Более того, многие владельцы из обычной вырезают отверстие под установку 2-din магнитолы и вполне удачно все получается. Итак, перейдет ближе к делу — если магнитола у вас установлена, ее необходимо предварительно снять, используя для этого специальные съемные ключи, которые обычно идут с ней в комплекте.

После того, как ниша свободна, с внутренней стороны надавливая на разъемы кнопок, вынимаем их наружу, примерно так, как это видно ниже на фото.

Затем отсоединяем колодку с проводами от кнопок, которые идут к консоли.

Далее необходимо снять пепельницу, с определенным усилием потянув за нее с каждого края в открытом состоянии, так как крепится она по направляющим в пазах:

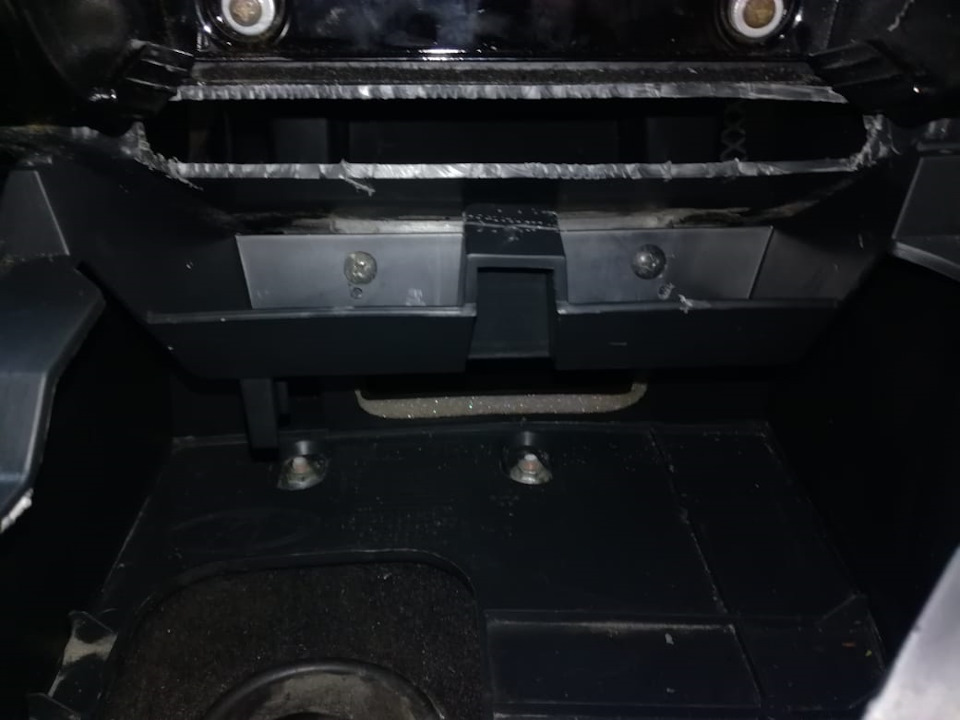

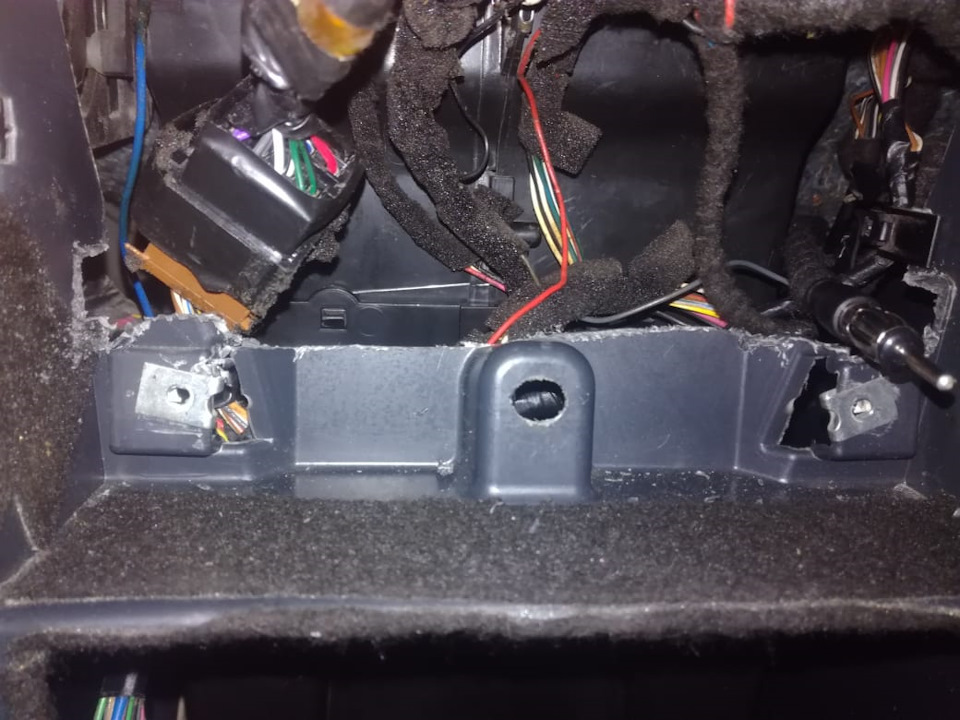

После этого в углублении прекрасно видны два винта крепления, которые, разумеется, необходимо будет открутить.

В данном случае мы имеем дело с уже вырезанной консолью под 2-din, поэтому двух оставшихся саморезов не видно, и лишь чуть ниже видны места крепления, которые когда-то там были. На фото выше они видны — немного в углублении. Если же у вас все находится в заводском виде, то выглядеть все будет следующим образом — пару саморезов находятся под крышкой:

Lada Priora sedan › Logbook › Накладка торпеды, туннеля Приора2: Подробная замена.

Всем привет!

И так, дошли наконец-то руки до установки данной накладки.Все цены, артикулы и где заказывал будут в тексте.Постараюсь объяснить все максимально подробно.

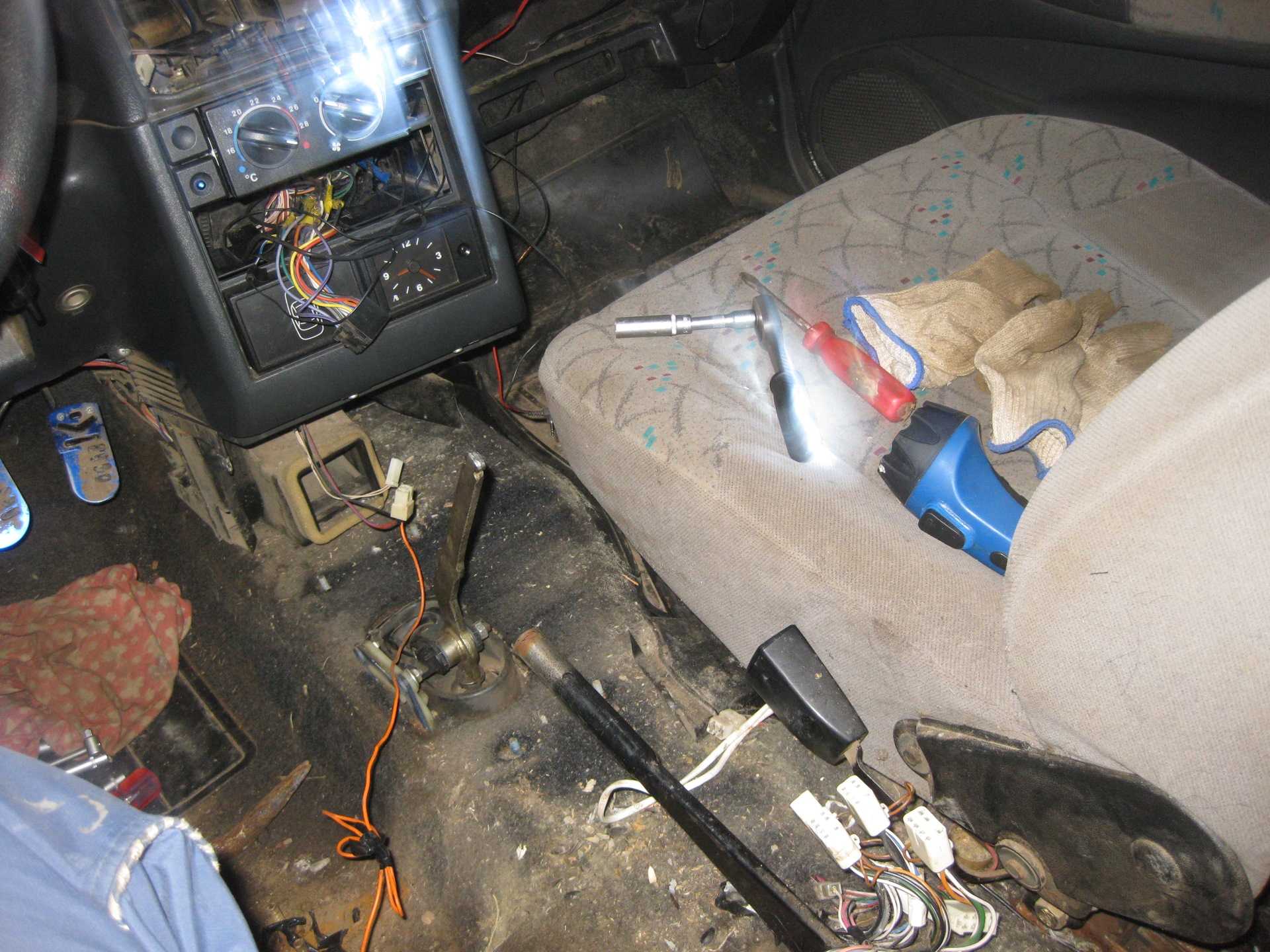

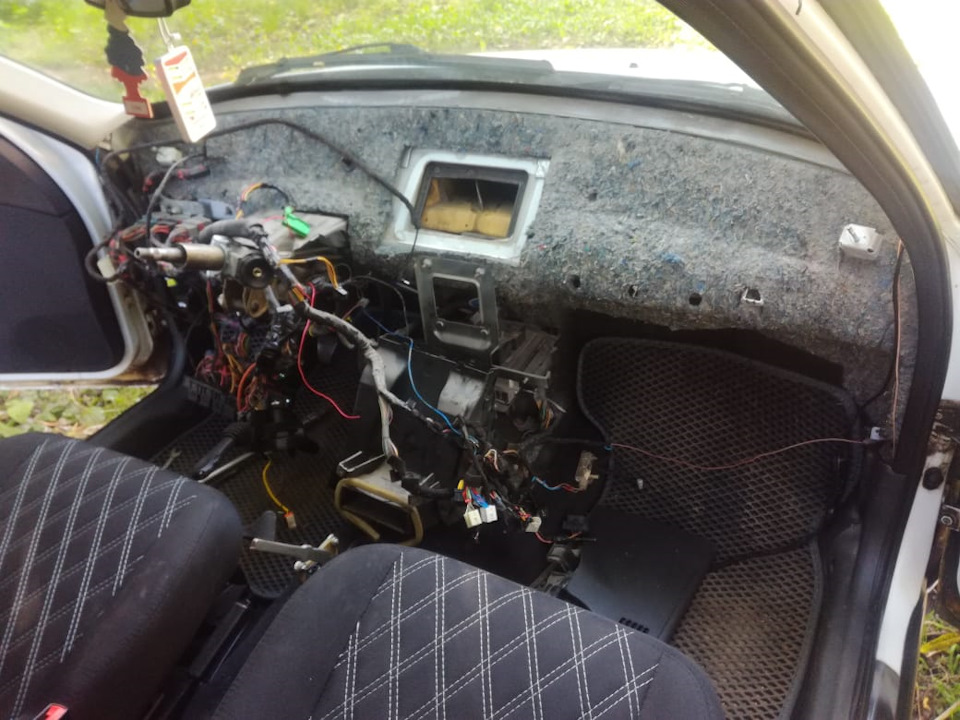

— Демонтаж торпеды, туннеля.Дело было 17 августа, утром встал рано, попил кофе и приступил к демонтажу (начал в 9 утра, закончил около 19-00). Снял полностью туннель и 8 болтов на торпеде, за час с не большим торпеда с туннелем вылетели с машины.

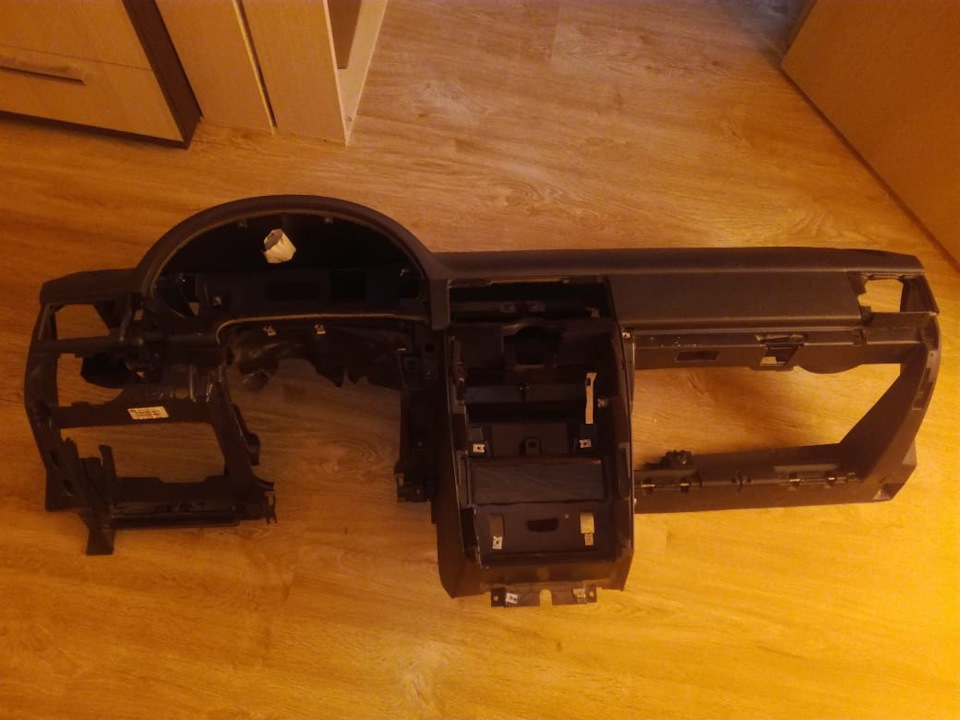

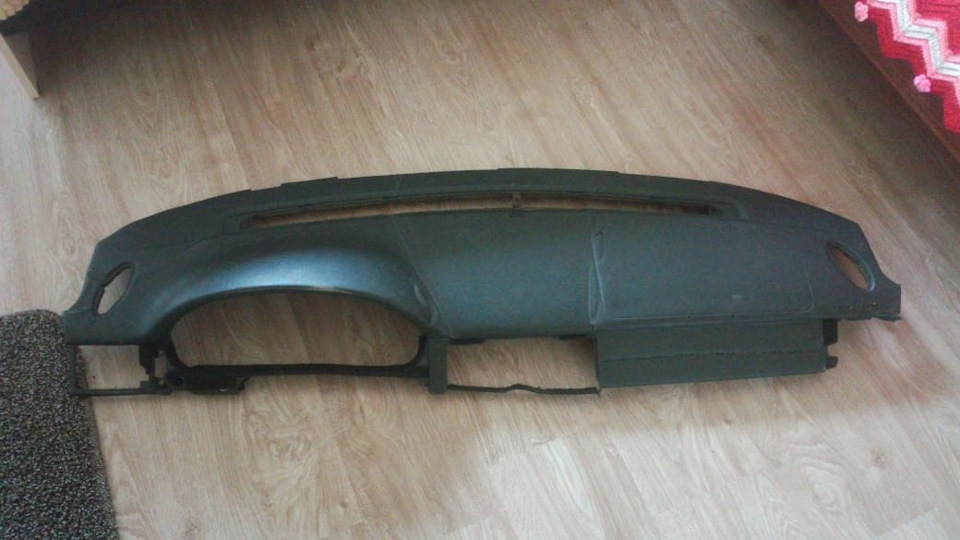

— Демонтаж старой накладки.Принес домой торпеду.

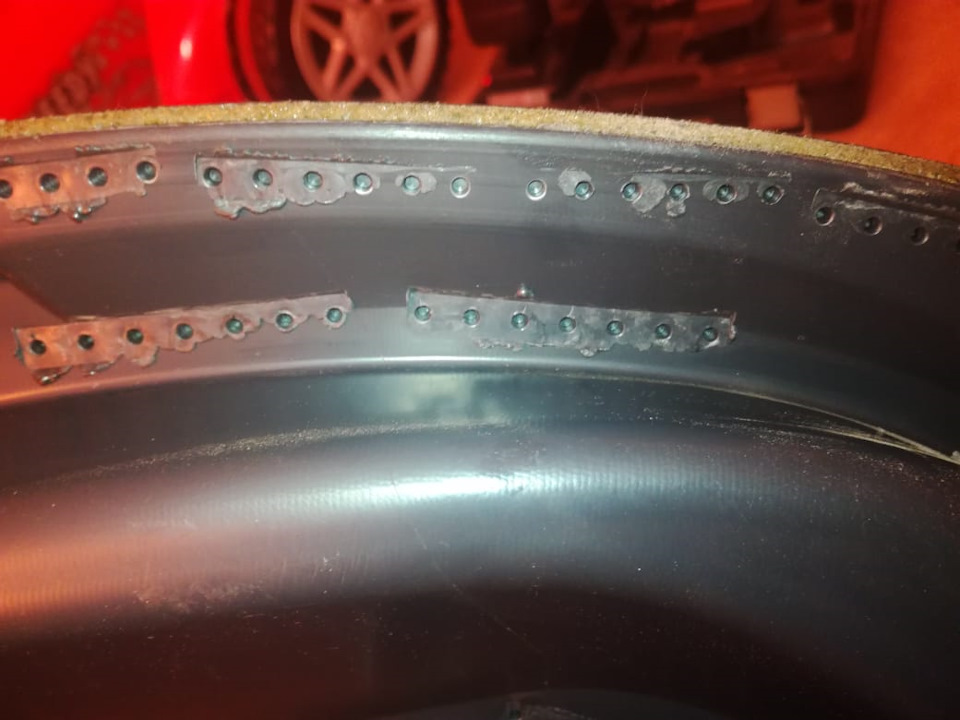

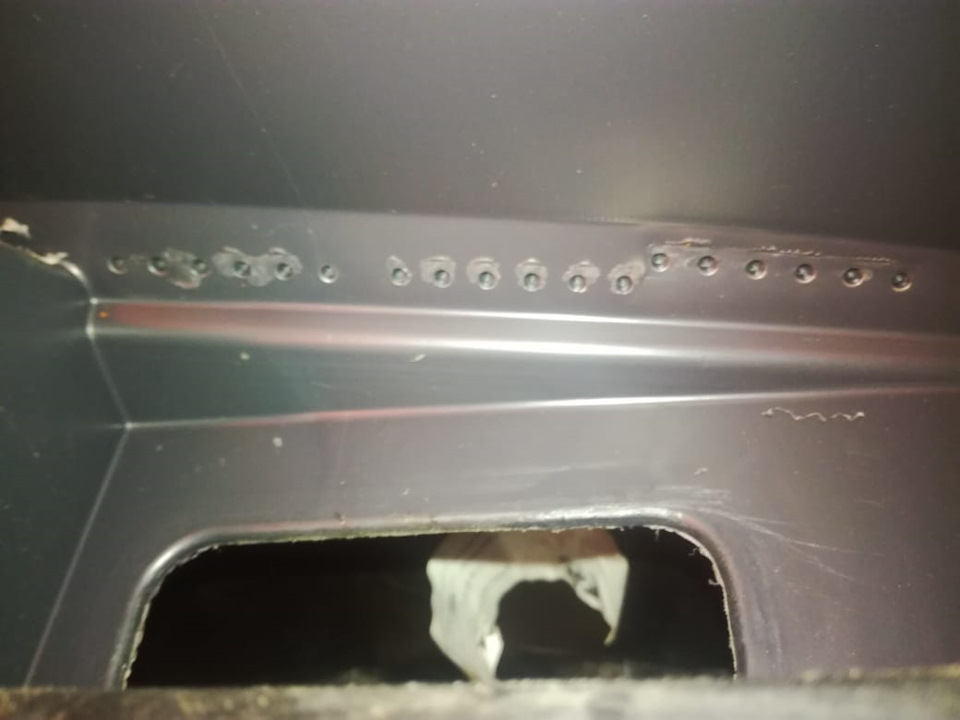

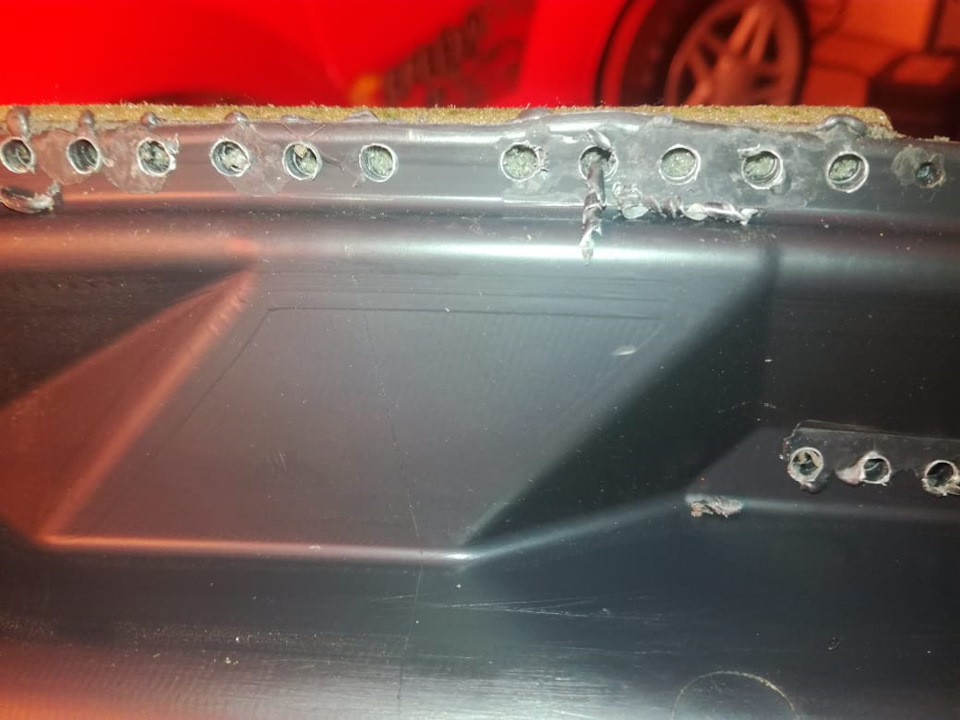

Видим, что верхняя накладка припаяна к каркасу. Вооружаемся шуруповертом со сверлом 3-3,5мм и высверливаем более 100 точек. На демонтаж старой накладки у меня ушло порядка полутора-двух часов, т.к. накладка припаяна на совесть.

— Установка новой накладки::— Сама накладка — (арт. 2172-5325181-00 цена 2100р., брал на plastautobamp.ru, идет с лакированными вставками по бокам);— Заглушка (муляж) подушки пассажира (арт.2172-5325058 цена 286р. plastautobamp.ru);— Козырек (арт. 21720532512500 цена 239р. Autopiter.ru),— Скобы крепления козырька (арт. 21230532512800 10р/шт. брал на Autopiter);

— Корпус вещевого ящика (задняя стенка бардачка) — (арт. 21725303014 цена 261р. Autopiter);— Нижний воздуховод (арт. 2172-8101344 брал на plastautobamp.ru);— Сопла боковые (арт. 2172-8104040/41, левое брал на plastautobamp.ru цена 250р., правое группа вк AutoLuxury цена 350р);

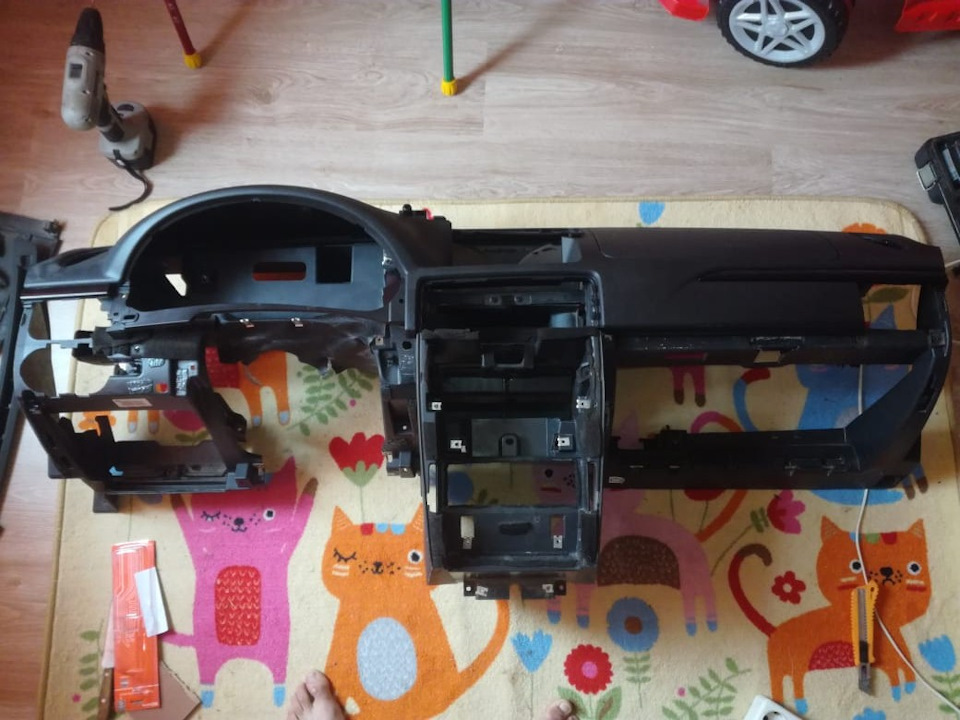

Далее состыковываем накладку и каркас самой торпеды, ложаться они идеально, ничего натягивать не нужно. Берем паяльник, в моем случае был из FixPrice на 40ВТ, мощнее не нужно. Перевернул местами жало и пошел паять по высверленным точкам (на пайку ушло минут 30-40), переворачиваем и смотрим промежуточный результат:

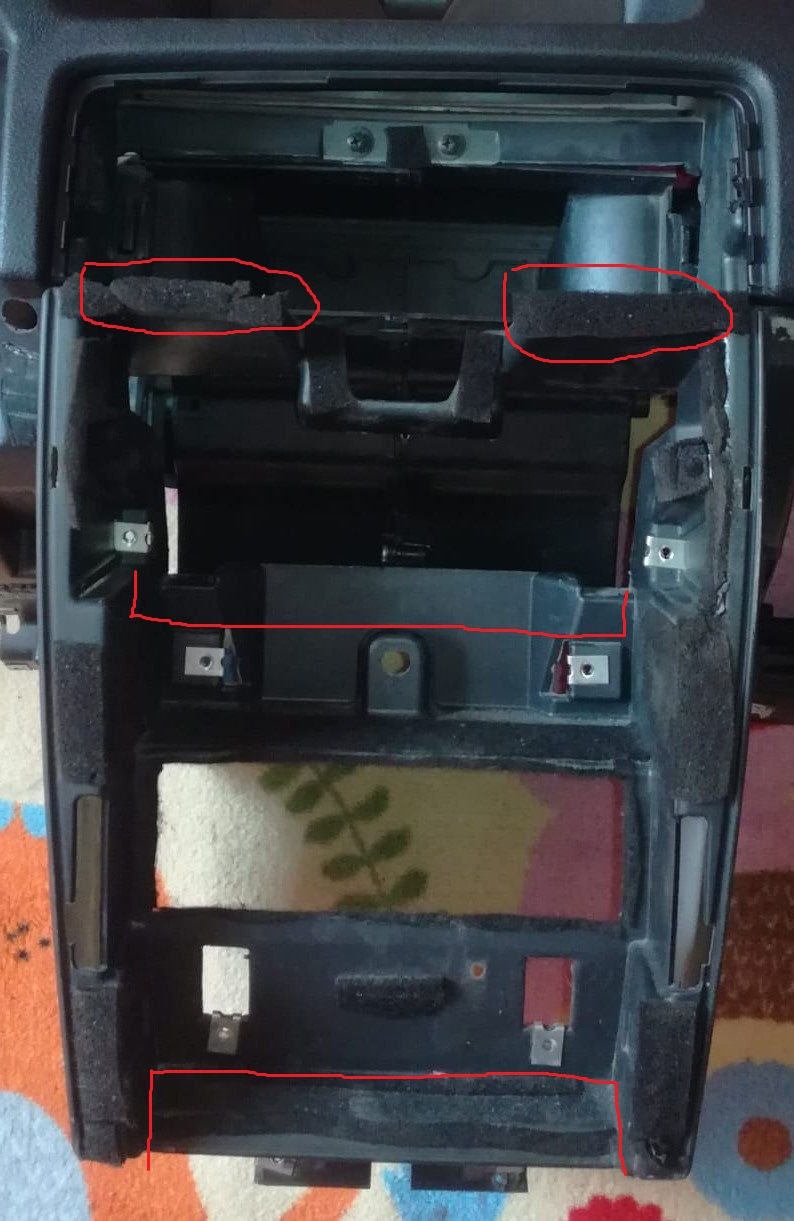

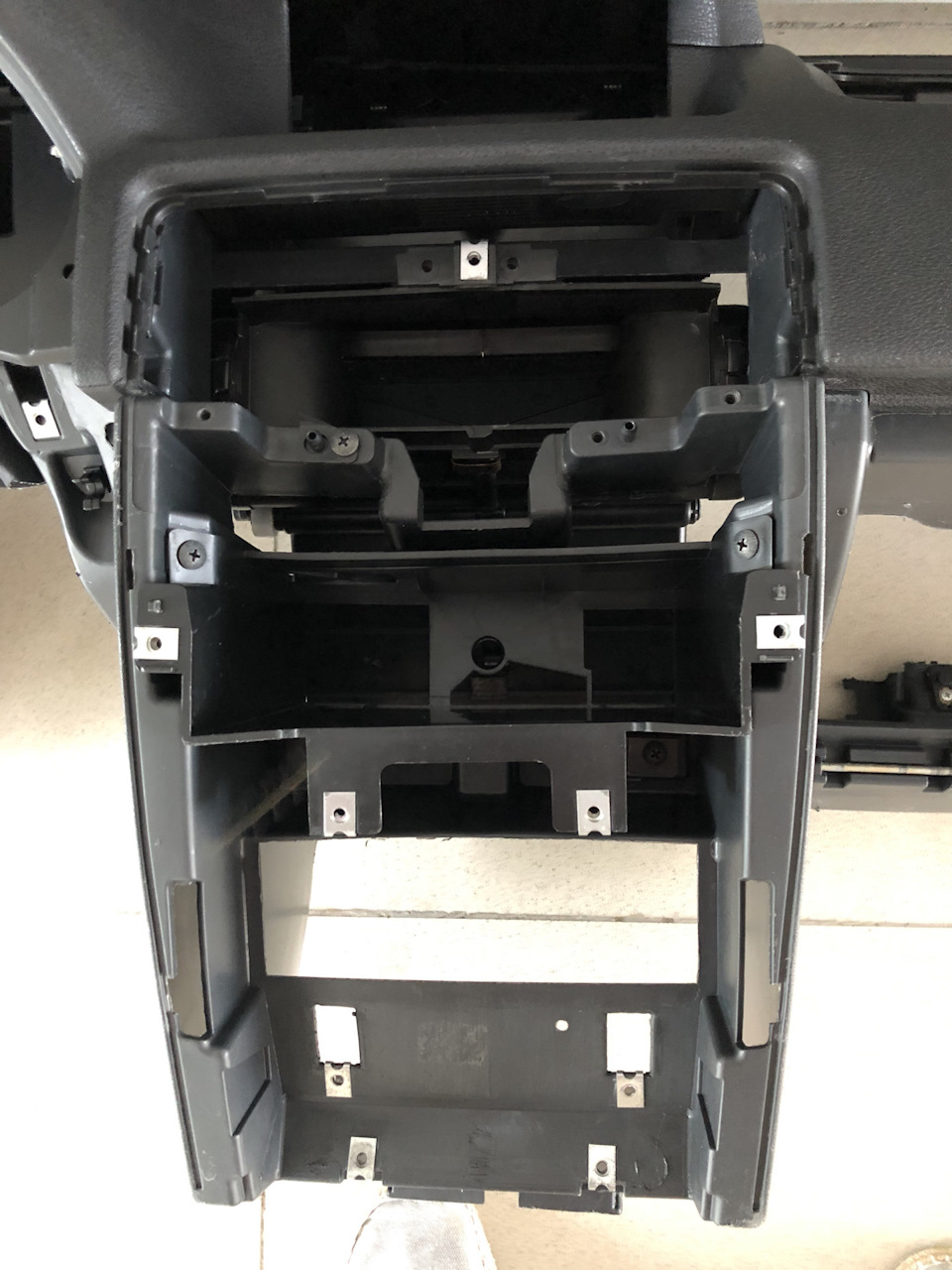

— Центральная консоль. Установка.

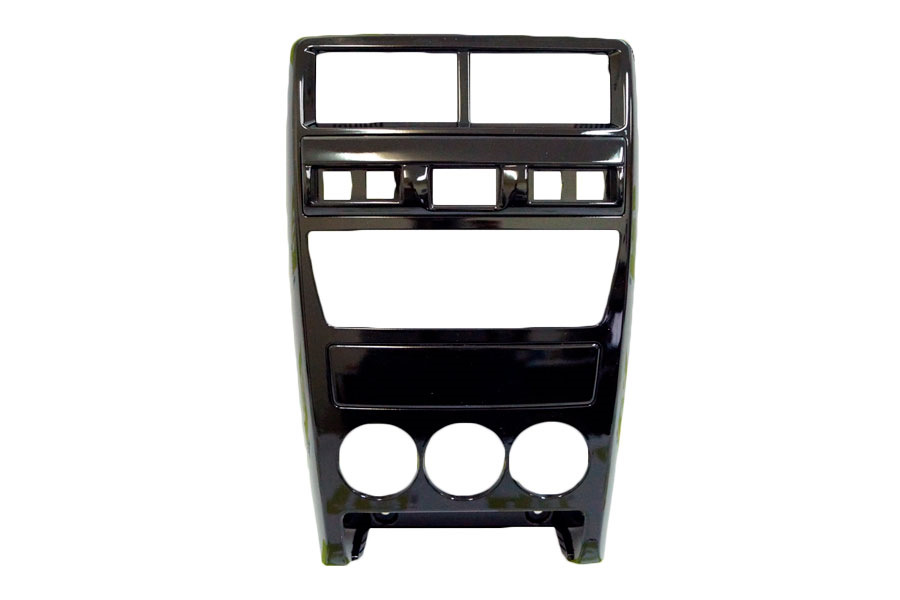

— Центральную консоль брал в лаке (типа люкс же) — (1200р, брал группа вк AutoLuxury);

— Центральное сопло (арт.2172-8104092 цена 350р, брал plastautobamp.ru);— Корпус промежуточный центр.вентиляции (арт.21720-8104200-00, соединятеся с центральным соплом, брал на plastautobamp.ru цена 100р);— Кнопка аварийной сигнализации (арт.2172-3710010 цена 197р, брал в emex.ru);— Контейнер для крепления консоли (так скажем «переходник», без которой центральную консоль к каркасу не соединить, арт. 21720790102300 цена 208р. Autopiter);Каркас торпеды приора1 и приора2 в месте крепления центральной консоли немного отличаются, и так по порядку:Чтобы центральная консоль встала нужно выпилить/вырезать/удалить пластик (указано на фото):

Получается вот что:

Должно получиться примерно так:

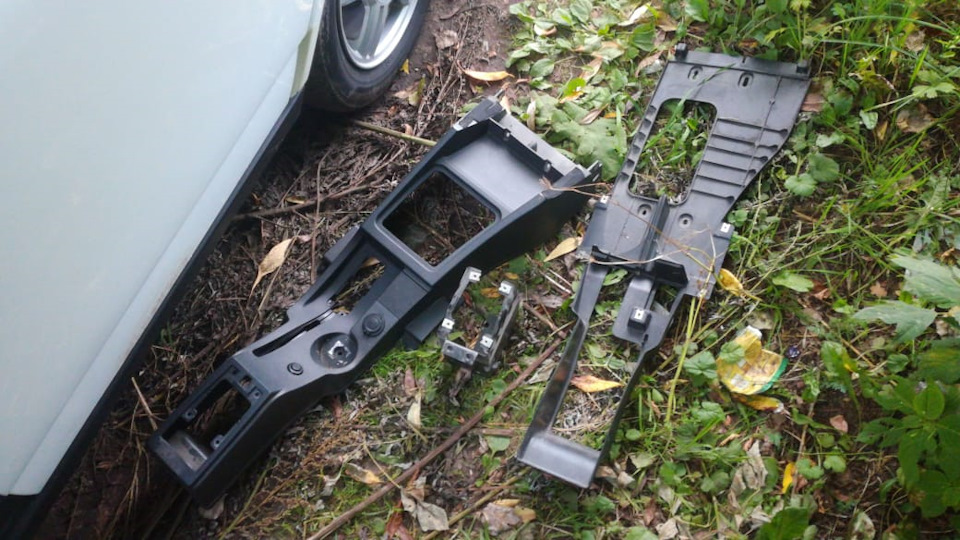

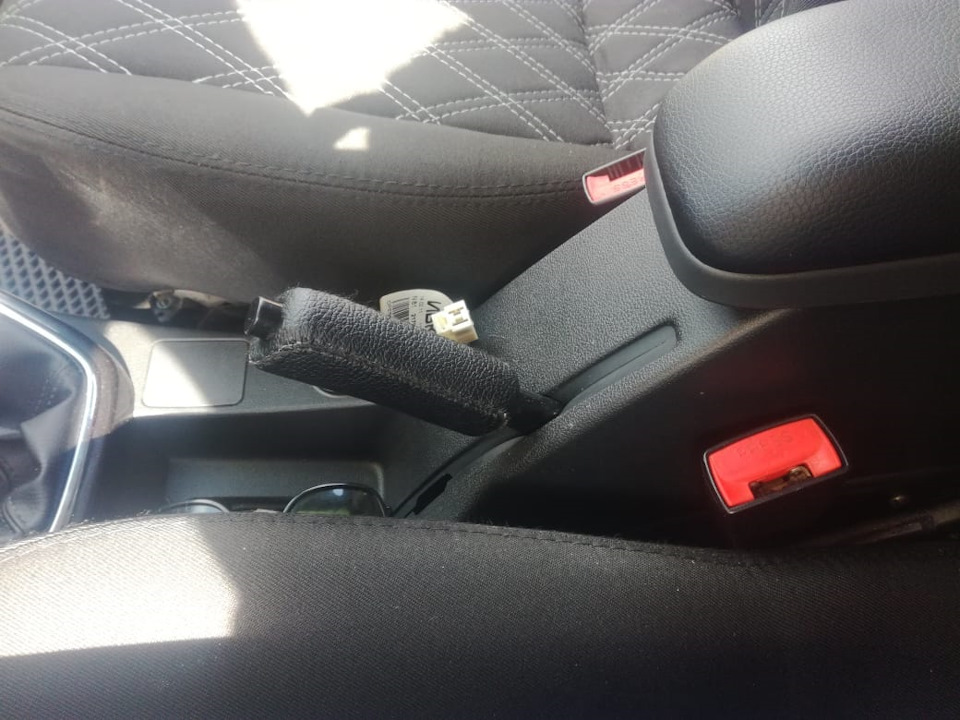

— Туннель.Установка.

— Верхушка туннеля — (арт.21720510915400, цена 1400 брал вк AutoLuxury);— Подстаканник (черный лак) — (800р, брал вк AutoLuxury);— Чехол КПП с хром рамкой — (арт.2172-65109070-00 цена 450р, брал вк AutoLuxury);— Кронштейн крепления нижней части (арт.21720510911100, цена 307р., брал в Autopiter);— Подлокотник — (арт.21720-5109504-00 цена 550р, брал plastautobamp.ru);— Заглушки обогрева, ручника — (цена 50р, брал plastautobamp.ru).— Коврик подстаканника (арт.21720510932200, цена 63р., брал в Autopiter).

И так, с вышеописанными деталями в плане доступа нормально, в продаже имеются, а вот с нижней частью туннеля плохо — с производства он снят, поэтому найти его сложно (разборы, барыги), в связи с этим и цены на него… Поэтому колхозим нижнюю часть от приоры1. До воздуховодов задних пассажиров он подходит, поэтому отпиливаем.

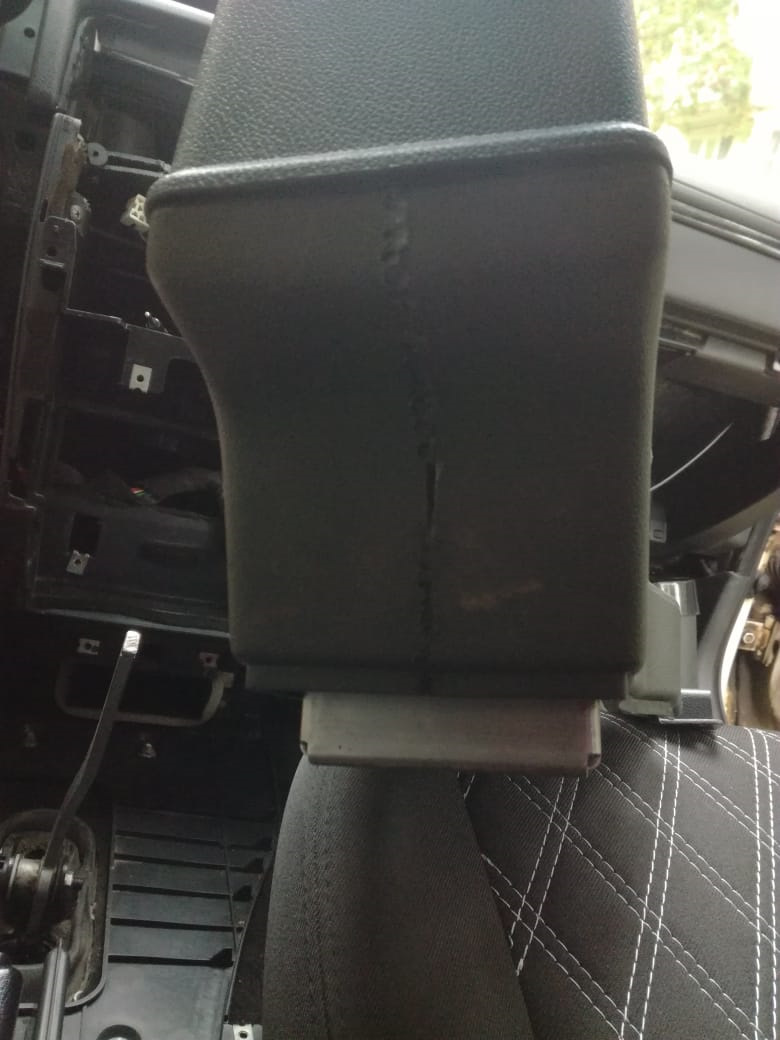

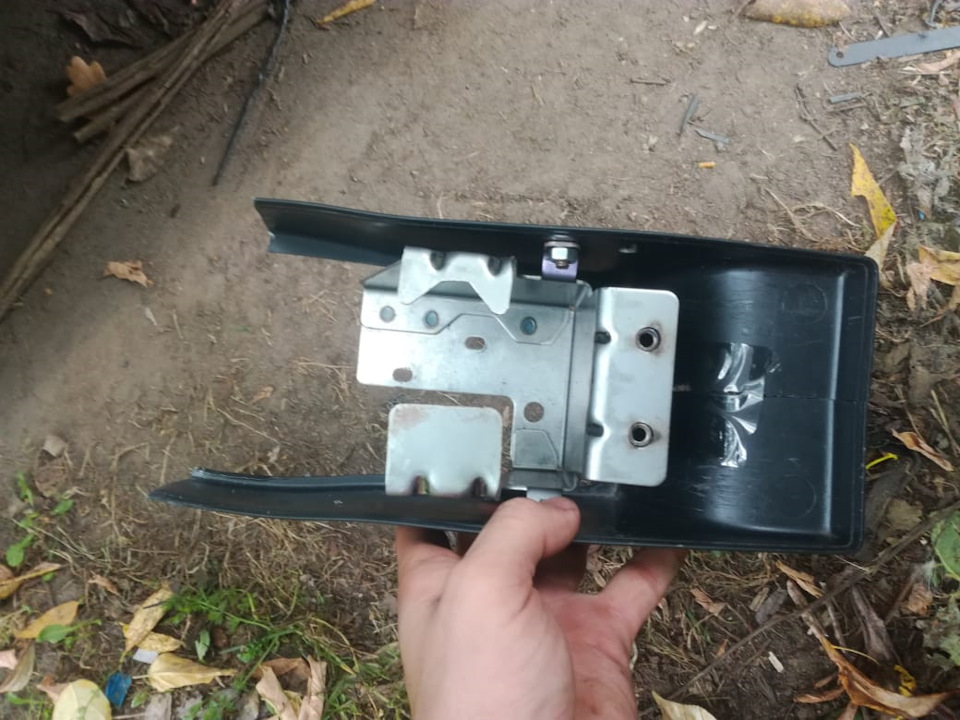

Задняя часть туннеля шире, примерно на 1см, поэтому распиливаем пополам, с одной из сторон отпиливаем часть и подгоняем по ширине и спаиваем между собой и соединяем с кронштейном.

Далее я отрезал выпирающие части низа и установил на место.

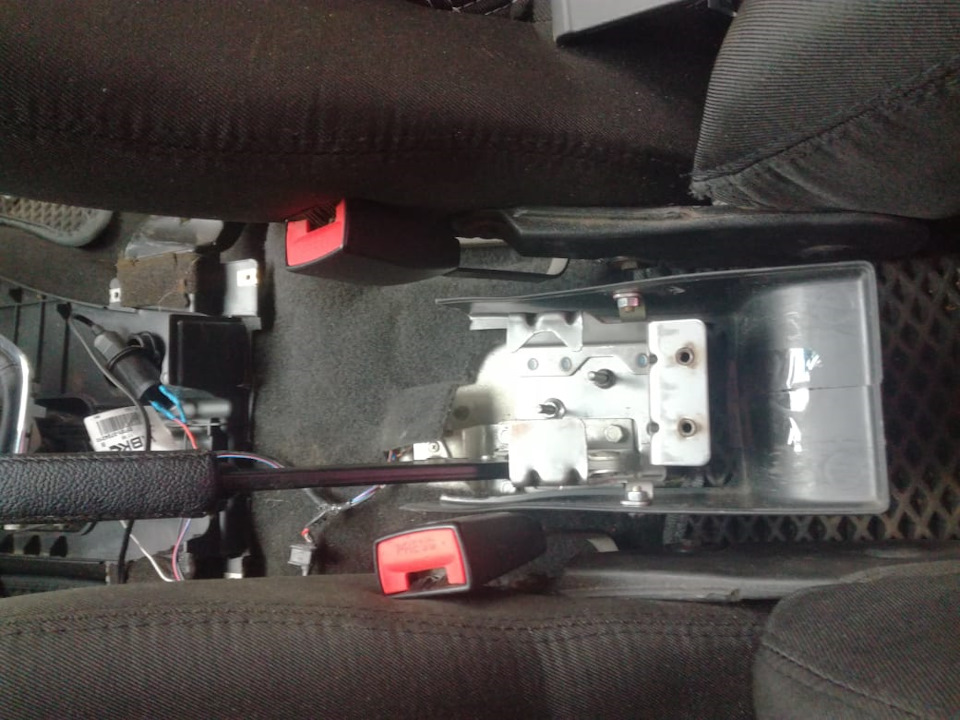

Далее устанавливаем туннель на свое новое место жительства.

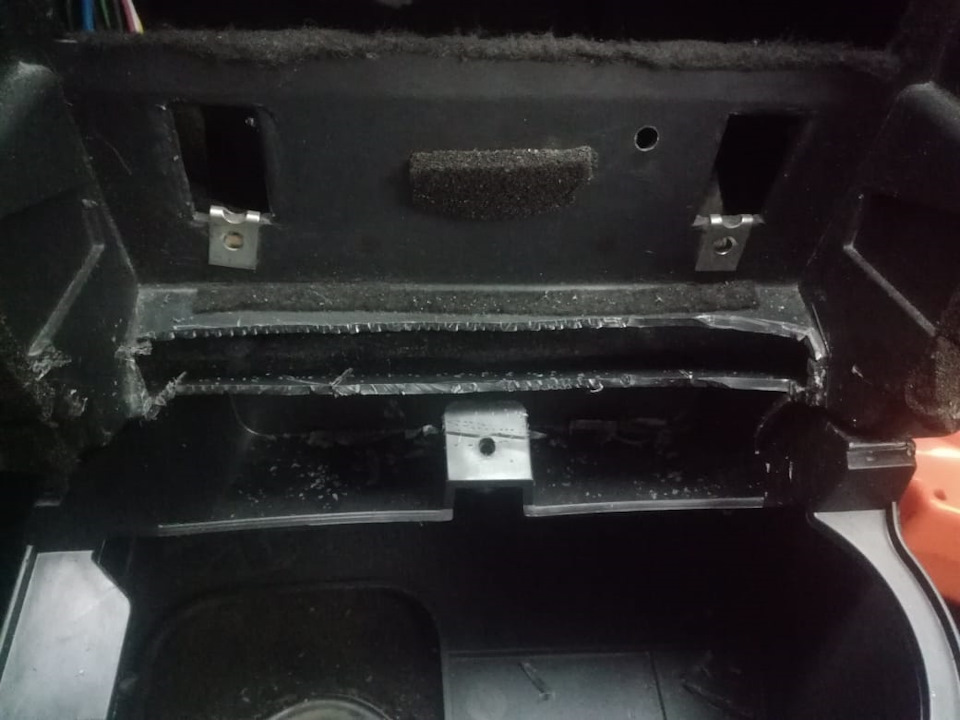

Новый туннель соединил с каркасом по старым отверстиям, в туннеле сделал два отверстия.

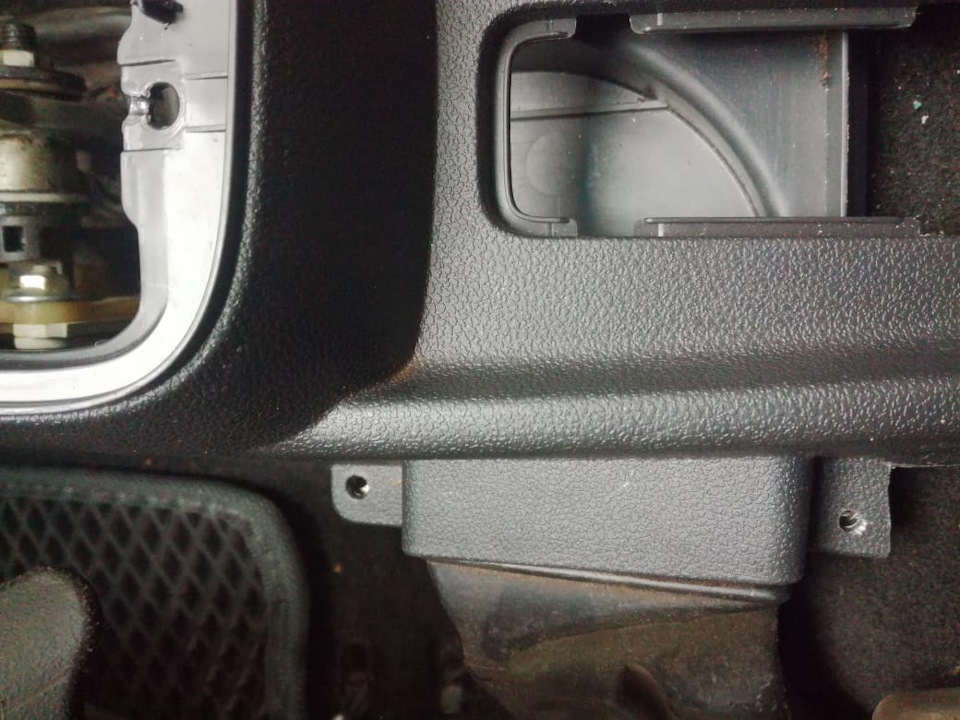

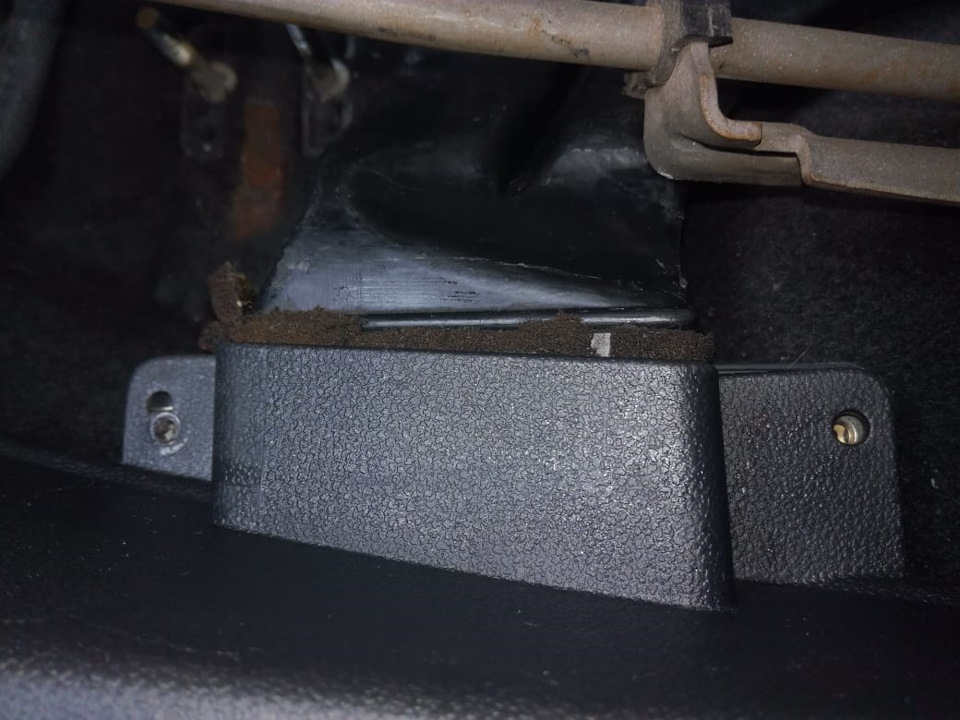

Крепление верхней части с нижней, в районе воздуховодов ног задних пассажиров, из 4х отверстий подходит только 2 — не проблема, делаем два новых отверстия.

С правой стороны просверливаем отверстие.

Далее дополняем салон новой ручкой КПП в стиле Весты в эко-коже и ручкой ручника, тоже в эко-коже. Ручка КПП-800р, ручник-200р.

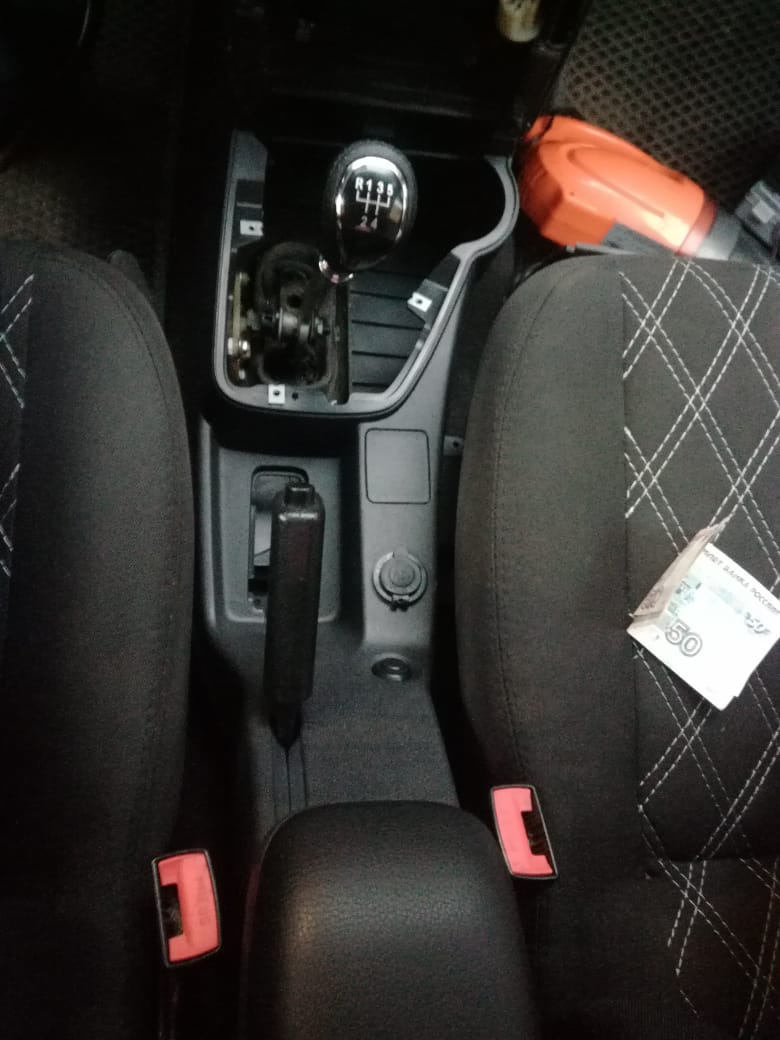

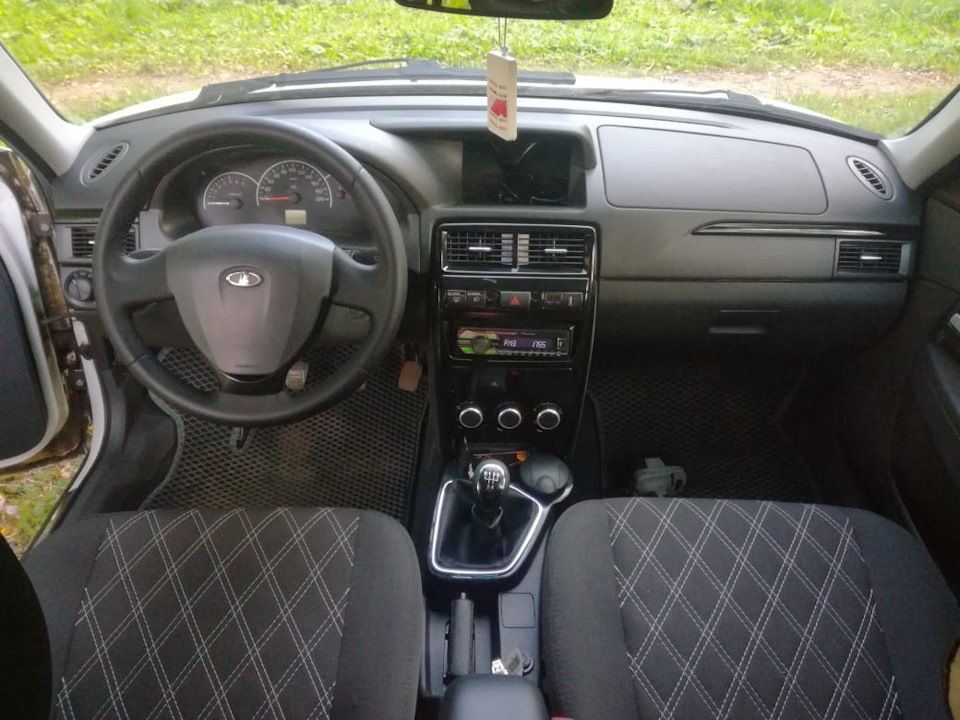

Ну и фото конечного результата:

Планшет передумал ставить, будет что-то другое. Магнитола пока лежит так, скоро уберу ее и будет кармашек.

Особая благодарность foks91 за подробные посты, артикулы)и братишке rusl29 за поддержку в этом не легком деле)Спрашивайте, кому что не понятно.На этом все пока что, Всем удачи!

Снятие и установка панели (торпедо) Приоры

Если решили установить шумоизоляцию моторного щита, либо покрасить или перетянуть панель, тогда внимательно изучите инструкцию, как снять и установить торпедо Lada Priora своими руками.

Необходимый инструмент. Крестовая и плоская отвертки, головка «на 10», пассатижи с узкими губками.

Перед началом работ, следует отсоединить минусовую клемму с аккумулятора. Затем снять подрулевые переключатели .

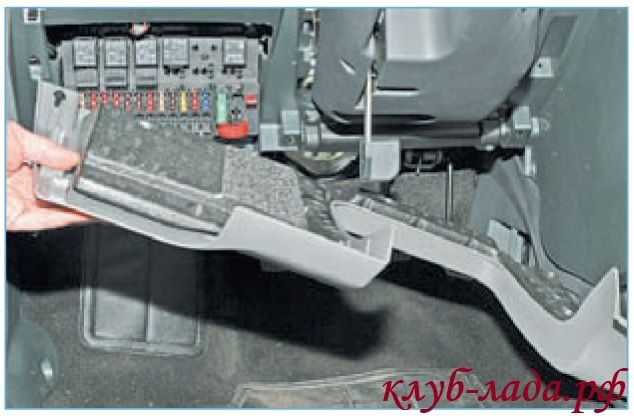

Снять крышку блока предохранителей:

1. Повернуть на 90 о три замка крышки монтажного блока.
2. Отщелкнуть фиксаторы крышки блока предохранителей.

Отсоединить провода от замка зажигания. Затем снять комбинацию приборов. и снять центральный тоннель пола. Отсоединить провода от электроусилителя руля:

Затем по порядку:

1. Отщелкнуть пластиковые фиксаторы, и снять обивку левой передней стойки. Аналогично снять обивку правой передней стойки.
2. Поддеть сопло обдува стекла левой двери, используя плоскую отвертку с подложенным мягким материалом, чтобы не поцарапать. Аналогично снять сопло обдува с правой стороны.
3. Отвернуть гайку верхнего крепления панели Приоры, она расположена в полости под соплом обдува стекла двери, используя головку «на 10». Аналогично отвернуть гайку с правой стороны.
4. Отвернуть болт крепления наконечников проводов «массы» торпедо этим же ключом.

1. Отсоединить колодки с проводами панели приборов от колодок, расположенных на кронштейне, над блоком предохранителей.
2. Отсоединить колодку проводов, расположенную на правом торце кронштейна.
3. Отсоединить колодку проводов управления двигателем от колодки панели приборов.
4. Отвернуть гайку крепления наконечника провода «массы» с помощью головки «на 10».

Комментарии

ТОП материалы недели

ТОП товаров в магазине (еще)

Лада.Онлайн

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Неисправность в комбинация приборов

Нередко спидометр перестает работать по причине неисправности самой панели приборов. Самый простой способ проверить это — подключить на время заведомо рабочую панель. Также стоит проверить надежность контактов на тыльной стороне приборной панели. Также можно проверить показания скорости автомобиля на бортовом компьютере.

Если выполнялся тюнинг приборной панели (разбирали), то возможно в ходе работ повредился моторчик стрелки, либо стрелка скорости посажена слишком глубоко (стрелка задевает о накладку панели).

Сталкивались ли вы с проблемами спидометра? Каким способом вам удалось ее решить? Напомним, решение других неисправностей можно найти в категории ремонт и эксплуатация Лада Гранта, Лада Калина или Лада Приора.

Как снять центральную консоль на Приоре? Да мало ли зачем оно вам нужно

Как снять центральную консоль на Приоре рассмотрим далее. Процедура демонтажа заключается в проведении следующих операций:

• Первым делом деактивируется кнопка подогрева задних стеклоподъемников;
• Убирается проводной разъем, пепельница и фиксирующие штифты;
• Отсоединяется магнитола путем ослабления двух боковых винтов, с учетом пружинных шайб;
• Панель приборов рассматриваемой модели авто демонтируется вместе с консольным блоком. Для этого отсоединяется аккумулятор и привод рулевого управления. Временно снимаются различные переключатели и накладки, которые служат для контроля приборов на панели;
• Вытягиваются все фиксирующие винты и шурупы.

Основной процесс

Используя отвертку, следует демонтировать сопла обдувателя стекол. Затем снимается верхний крепление, состоящее из трех фиксаторов и болтов, удерживающих панель приборов. Следующим этапом станет демонтаж усилителя. После визуального осмотра нижней части консоли, снимаются соответствующие винты, которые размещены снизу панели. Далее, демонтируется проводка приборного узла методом отвинчивания колодок и фиксаторов.

Оглядывается и снимается также система проводов, связанная с замком зажигания. Вместе с ней понимается крепления массы, конструкция питания подушек безопасности и других узлов, которые имеют электрическое подключение. Итоговым шагом является демонтаж самой приборной панели Приоры с центральной консолью. Рассматриваемая часть достаточно тяжелая деталь, для ее выноса из салона желательно иметь помощника. На этом этапе операцию по снятию центральной консоли можно считать завершенной и приступать к дальнейшим намеченных работ.

Особенности

Несмотря, что снятие рассматриваемого элемента достаточно простой процесс, следует помнить о некоторых нюансах. Начинать разборку необходимо с демонтажа магнитолы. Для этой процедуры используются специальные съемники, которые вставляются по бокам магнитофона до щелчка. Затем нужно просто потянуть элемент на себя, после чего отсоединить все появились разъемы. Убирается металлическая ниша, где была магнитола. Затем откручиваются два фиксатора облицовки консоли.

Чтобы не пропустить все элементы крепления, следует учитывать, что консоль фиксируется двумя скрытыми винтами под крышкой Open и четырьмя аналогичными шурупами под пепельницей и магнитолой. В верхней части облицовки крепится дополнительными металлическими скобами. Для ее снятия нужно приложить определенное усилие.

В случае если центральная консоль демонтируется для устранения неприятного скрипа, после демонтажа облицовки нужно оклеить края панели специальным изолятором, что действуют, как защита от посторонних шумов. Кроме того, следует обработать аналогичным способом все участки, с которыми взаимодействует консоль и убедиться в том, что элемент надежно фиксируется, и не будет дребезжать после сборки.

Оснащение консоли и назначение приборов

Панель приборов на центральной консоли представляет собой место, где происходит взаимосвязь всех устройств, корректирующих и считывающих показатели работы большинства узлов автомобиля. Как правило, верхняя часть панели покрывается защитным слоем. Основные приборы, расположенные на консоли:

• Тахометр;
• Индикатор уровня топлива;
• Сигнализатор поворотов;
• Датчик режима температуры двигателя;
• Другие индикаторы включения систем транспортного средства;
• Дисплей бортового компьютера;
• Дополнительные датчики.

Тахометр указывает число оборотов моторного вала. Шкала градуирована по 0,5 от 0 до 7. Частота свидетельств исчисляется путем умножения данных за минуту на 1.000. Деления, отмеченные красной чертой, свидетельствуют о чрезмерной нагрузке свыше 6 000, что негативно влияет на состояние машины и силовой агрегат.

Датчик левого поворота сигнализирует о работе миганием индикатора зеленым цветом. Также показатели дублируются звуковым уведомлением. Спидометр показывает скорость движения транспортного средства. Индикатор нагрева охлаждающей жидкости указывает на ее температуру. Превышение 115° свидетельствует об опасном уровне перегрева, что сопровождается звуковым сигналом и переходом стрелки в красную зону.

Панель приборов снимается вместе с данным узлом. Изучив внимательно инструкцию по эксплуатации, можно узнать, как снять центральную консоль на Приоре правильно. Чтобы избежать возможности короткого замыкания, перед началом работ необходимо отсоединить аккумулятор.
