Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления. 2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
2. Отвинчиваем упорный винт.
3. Придаем ему вращение до нормализации движения педали.
4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Устройство и схема тормозной системы ВАЗ 2109

Рассматривая тормозную систему «девятки» следует сделать существенную оговорку о том, что она, по сути, — оптимизированная копия системы тормозов «ВАЗ 2108», поскольку именно эта модель первой получила такую тормозную систему.

От своей предшественницы «ВАЗ 2109» досталась ТС, главной конструктивной особенностью которой стало диагональное разделение тормозных контуров, значительно повышающее уровень безопасной эксплуатации. Своеобразное разделение «зон ответственности» (за функционирование переднего правого и заднего левого тормозного механизма отвечает контур гидропривода, за работу заднего правого и переднего левого – тормозной контур) позволило обеспечить достаточно эффективное торможение транспортного средства в случае нарушения работоспособности одного из контуров.

Одним словом, такая схема тормозной системы «ВАЗ 2109», посредством перераспределения функций между контурами, компенсирует риск возникновения негативных последствий при отказах элементов тормозной системы.

Основополагающим принципом схемы функционирования тормозной системы «ВАЗ 2109» является действие фрикционных (использующих принцип трения) механизмов. Подавляющее большинство  «девяток», оснащалось тормозными механизмами двух типов: дисковыми (впереди) и барабанными (сзади).
Структура ТС включает два основных элемента:

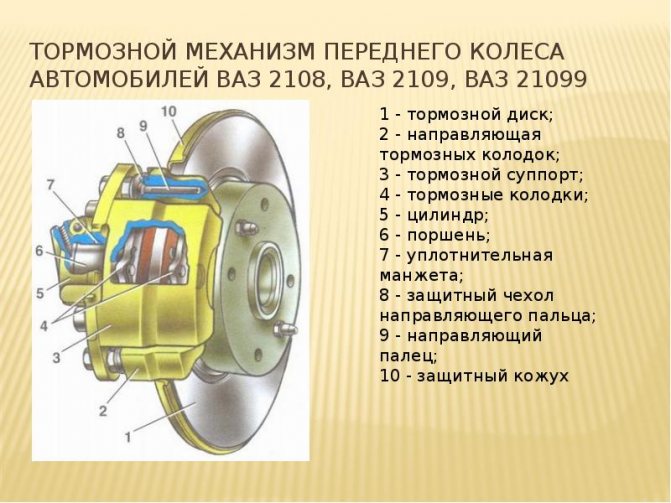

• Тормозной механизм, выполняющий непосредственное торможение вращения колеса.

• Тормозной привод, функциональным назначением которого является передача преобразованного усилия на торможение от водителя к тормозному механизму.

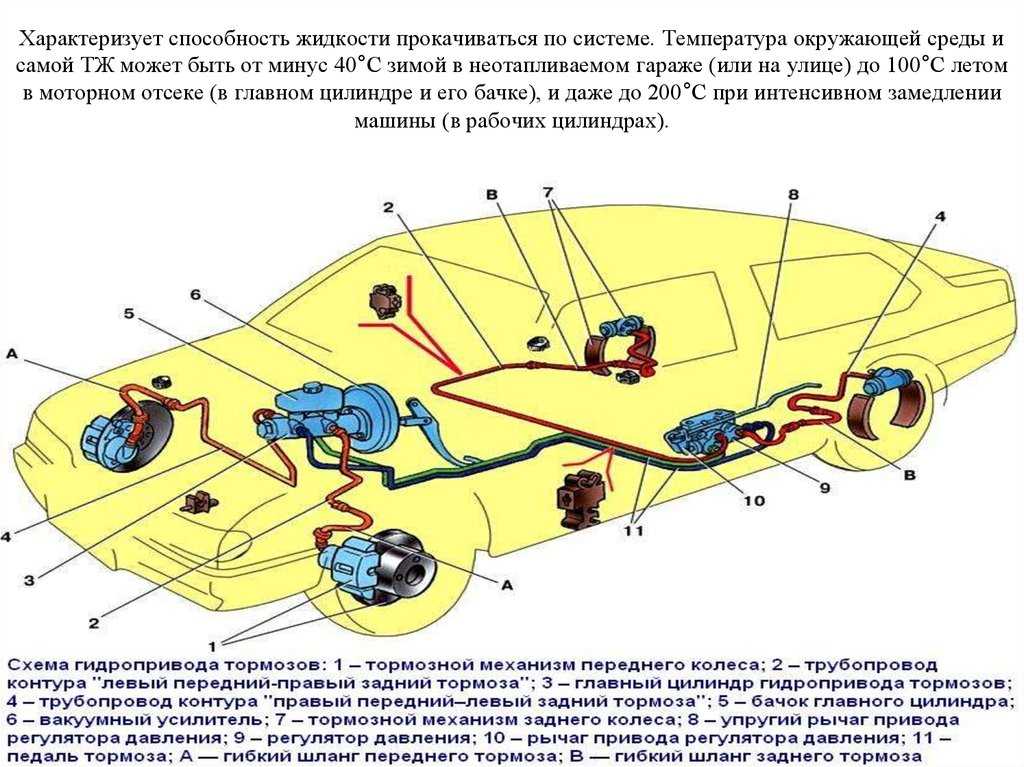

Гидравлический привод тормозной системы «девятки» мало отличается от приводов ТС большинства «классических моделей» Волжского автозавода и состоит:

• Главного тормозного цилиндра (поз.3)

• Вакуумного усилителя тормозов (поз.6).

• Тормозной педали (поз.11).

• Расширительного бака, оснащенного датчиком уровня рабочей жидкости (поз.5).

• Передних (поз.1) и задних (поз.7) тормозных механизмов.

• Регулятора давления тормозов (поз.9) с рычагом (поз.10) и упругим рычагом привода (поз.8).

• Трубопроводов двух раздельных тормозных контуров (поз.2 и поз.4).

• Системы гибких шлангов переднего (поз. А) и заднего (поз. В) тормозов.

Технические усовершенствования, реализованные в ТС «ВАЗ 2109», касаются отдельных элементов системы (главный тормозной цилиндр, регулятор давления, вакуумный усилитель тормозов и т.д.) и носят настолько узкоспецифический характер, что обычному любителю, как правило, не интересны.

Система стояночного (ручного) тормоза, установленная на «девятке», имеет тросовый привод и основана на затормаживании задних колесных барабанов тормозными колодками посредством их раздвижения.

Проверка результата

Не спешите выезжать на дорогу, поскольку после прокачки ТС еще нужно проверить.

Для этого:

1. Выезжайте на дорогу, где почти нет машин. При этом асфальт должен быть сухим и ровным.
2. Разгонитесь примерно до 40 километров в час.
3. Выжмите педаль тормоза, заблокировав колеса.
4. Держите ногу на педали, пока машина полностью не остановится.
5. Рулеткой замерьте тормозной путь.
6. Повторите процедуру, проехав в обратную сторону.
7. Сверьте показания длины тормозных путей. Если они в норме, вы можете смело дальше продолжать эксплуатировать собственный автомобиль.

Тормозной путь

Согласно техническим нормам эксплуатации ВАЗ 2109, работа тормозной системы должна обеспечивать длину тормозного пути в 12,2 метра при указанных условиях тестирования (сухой асфальт, скорость 40 километров в час).

Работа завершена, потому можно смело выезжать на дорогу. Теперь педаль точно отреагирует на ваши манипуляции.

 Загрузка …

Ремонт тормозной системы автомобиля ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур. При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов. Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

Порядок проведения работ:

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до о.
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

Пред проведением работ по прокачке тормозной системы следует вспомнить некоторые ее особенности для легковых переднеприводных автомобилей ВАЗ.

Тормозная система автомобилей ВАЗ 2108, 2109, 21099 гидравлическая, имеет два контура: правое заднее колесо-переднее левое, левое заднее-переднее правое.

Прокачку тормозов следует начинать с правого заднего колеса. Признаком завоздушенности тормозной системы служит снижение эффективности торможения при нажатии на педаль тормоза. Проводить прокачку тормозной системы на автомобилях ВАЗ 2108, 2109, 21099 следует обязательно проводить после ремонта или замены ее элементов, замене тормозной жидкости (по регламенту раз в пять лет).

Необходимые инструменты и материалы

— специальный ключ для отворачивания штуцеров на тормозных цилиндрах

— накидной ключ на 8 мм

— емкость (0,5 л) для тормозной жидкости

— резиновая трубка (50-70 см), желательно прозрачная

— ставим автомобиль на яму

Если проводим прокачку тормозов без ямы на ровной площадке, со снятием колес, необходимо открыть клапан регулятора давления (колдуна), иначе при вывешивании задних колес он перекроет проход тормозной жидкости в тормозные цилиндры задних колес. Для этого втыкаем шлицевую отвертку между рычагом и пластиной, принудительно утопив шток регулятора давления.

— под колеса устанавливаем упоры

— открываем пробку бачка под тормозную жидкость и доливаем до краев

При прокачке тормозов следим за тем чтобы уровень в бачке не падал до отметки min, при необходимости подливаем в него тормозную жидкость.

Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

Очищаем штуцер на тормозном цилиндре заднего правого колеса от грязи

Снимаем с него защитный колпачок

Надеваем на штуцер специальный ключ или накидной ключ на 8 мм

Надеваем на штуцер один конец резиновой трубки, другой конец опускаем в емкость с тормозной жидкостью (заполнить минимум на треть)

Помощник должен медленно 5-6 раз нажать на педаль тормоза для создания давления в системе и удерживать ее в нажатом положении

Отворачиваем штуцер на тормозном цилиндре приблизительно на пол-оборота

Наблюдаем как тормозная жидкость с пузырьками воздуха выходит из трубки в емкость. После того как она перестает выходить:

Заворачиваем штуцер прокачки

Повторяем процедуру еще раз: помощник опять несколько раз нажимает на педаль тормоза и удерживает ее нажатой, отворачиваем штуцер на пол-оборота, жидкость некоторое время вытекает

Не забываем доливать тормозную жидкость в бачок, так как уровень в нем постоянно будет падать.

Прокачку проводим до тех пор пока не прекратится выход тормозной жидкости вместе с пузырьками воздуха, а будет идти одна тормозная жидкость

После чего окончательно затягиваем штуцер.

Повторяем аналогичную процедуру последовательно для переднего левого колеса, заднего левого, переднего правого.

Примечания и дополнения

— После прокачки тормозов на автомобиле ВАЗ 2108, 2109, 21099 нажимаем на педаль тормоза проверяем работу гидропривода. Если педаль «мягкая», опускается ниже своего обычного рабочего положения (при нажатии проходит более половины расстояния до пола), проверяем исправность (герметичность) элементов тормозной системы и проводим прокачку еще раз.

— Помимо приведения в порядок рабочей тормозной системы автомобиля следует раз в 15.000 км пробега проверять и регулировать стояночную тормозную систему («ручник») автомобилей ВАЗ 2108, 2109, 21099.

Еще статьи тормозной системе автомобилей ВАЗ 2108, 2109, 21099

Прокачка тормозного устройства

Чтобы тормоза никогда не отказывали, следует проводить прокачку. Когда это нужно делать:

• после любого ремонта;

• после замены каких-либо компонентов;

• при замене тормозной жидкости;

• после смены колодок;

• после замены шлангов;

• при смене цилиндров.

При любом вмешательстве, указанном выше, и некоторых других, в тормозную систему может попасть воздух. Чтобы избавиться от воздуха, который препятствует эффективной работе авто, нужно выполнить прокачку.

Когда все готово, можно начать собственно прокачку тормозов. Лучше это делать вдвоем. Сначала нужно надеть резиновый шланг на головку цилиндра, ослабить затяжку штуцера и начать выпускать воздух. Вскоре вместе с воздухом начнет выходить и тормозная жидкость. Закручиваете штуцер, после этого следует нажатие на педаль. Так прокачиваете до тех пор, пока в тормозной жидкости не будут появляться пузырьки воздуха. По окончании работ крепко затянуть штуцеры и надеть на них колпачки.

Не стоит забывать и о порядке проведения прокачки. Начинать нужно с заднего правого колеса, далее переднее левое, после заднее левое и, наконец, переднее правое. Порядок этот нарушать нельзя.

Причины

Ваз 2109 неисправности тормозов

Причины появления неисправностей:

Тормозная жидкость по каким-то причинам вытекает из цилиндров.

• Педаль тормоза плохо «ходит». В этом случае, при нажатии на нее, установка тормоза не доходит к колесам за оптимальное время, поэтому наблюдается задержка тормоза.
• Появление воздуха в тормозной системе. При этом воздух может попасть сюда различными путями (возможно, недавно осуществлялся ремонт машины, и мастер что-то не уследил, или же пропускает какой-нибудь клапан).

Не работает педаль тормоза

Ваз 2109 не тормозит заднее колесо

При этом педаль не обязательно не работает вовсе. Она работает, но не правильно. То есть, при нажатии на нее нагрузка является слегка повышенной. И даже если водитель не сильно нажал на педаль, то торможение является слишком ощутимым. При этом автомобиль тормозит «скачкообразно»: сначала он идет быстро вперед, а затем возвращается обратно. Устранить эту неполадку можно так:

• Для начала поменять детали цилиндров, которые уже работают не с полной силой.
• Тормозные колодки нужно тщательно промыть и просушить (если они чересчур покрыты маслом, то они не смогут нормально функционировать).
• Нужно проверить тормозную систему на наличие в ней воздуха. Если он все же здесь есть, то его незамедлительно нужно удалить.

Ваз 2109 не тормозят задние колеса

• Диск следует тщательно прошлифовать. Необходимо измерить его толщину.Если она является слишком маленькой (менее 17, 8 мм), то диск срочно нужно менять, так как при торможении он не успевает замедлить свою скорость за необходимое время.
• Поменять уплотнительные кольца.

Долгое торможение

Ваз 2109 нет тормозов

После того, как водитель нажал на тормоз, торможение не произошло. Чтобы устранить эту проблему, следует:

Помыть и высушить колодки. Это необходимо для того, чтобы избавиться от ненужного количества масла.

• Поменять детали, которые повреждены. Прокачать систему. Если поршни заклинивают, то необходимо устранить эту проблему.
• Дать остыть всем тормозным механизмам, если они перегрелись.
• Если в машине установлены колодки с несоответствующими накладками, то их нужно поменять.

https://youtube.com/watch?v=nXaQTpTp_jQ

Не все колеса растормаживаются

Ваз 2109 если не работают передние тормоза

То есть, не все колеса начинают вовремя тормозить. Эта проблема решается так:

• Нужно посмотреть, правильно ли работает педаль тормоза. Если нет, то следует отрегулировать свободный ход педали.
• Иногда в цилиндр, в котором находится тормозная жидкость, проникает бензин. Это приводит к тому, что резинка цилиндра слегка разбухает.

• Если заклинивает поршень цилиндра, то нужно проверить его и при необходимости заменить.
• Также желательно отрегулировать выступание регулировочного болта. Нужно, чтобы он выступал не более чем на 1,25 мм.

Машину заносит в сторону

Иногда во время торможения автомобиль ведет себя не так, как нужно. То есть, его заносит в сторону, он быстро подается вперед и тому подобное. Решение этой проблемы есть. Конечно, желательно провести полную диагностику автомобиля в автосалоне. Но в домашних условиях исправить эту неполадку также можно:

• Если заедает поршень главного тормозного цилиндра, то нужно заменить хотя бы поршень. В некоторых случаях замена поршня не способна полностью исправить данную проблему. Поэтому приходится заменить весь цилиндр целиком.
• Иногда трубка, по которой протекает тормозная жидкость, забивается. Поэтому жидкость не имеет доступа к колесам. Собственно, именно поэтому торможение и не происходит своевременно. Поэтому нужно либо заменить вышедшую из строя трубку, либо попытаться прочистить ее.
• Диски, барабаны и накладки очень часто выходят из строя из-за того, что они замасливаются.

Вышел из строя вакуумный усилитель

Чтобы проверить, нормально ли работает вакуумный усилитель, можно проделать следующее:

• Выключить двигатель.
• Нажать несколько раз на тормоз.
• Удерживая ногу на педали, завести автомобиль.
• Если при этом педаль опустилась вниз, значит вакуумный усилитель тормозов работает нормально.

Исправить все неполадки в тормозной системе своими руками очень сложно. Поэтому придется обратиться за помощью в автосервис, даже если делать этого не хочется. Возможно,цена домашнего ремонта была бы ниже. Конечно, пересмотрев много фото и видео в Интернете на данную тему, можно попытаться что-то сделать. Да и любая инструкция,написанная выше,поможет быстро и качественно произвести работу. Однако с тормозами шутки плохи, так что лучше не шутить.

Ремонт тормозной системы автомобиля ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур. При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов. Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Порядок проведения работ:

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до о.
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

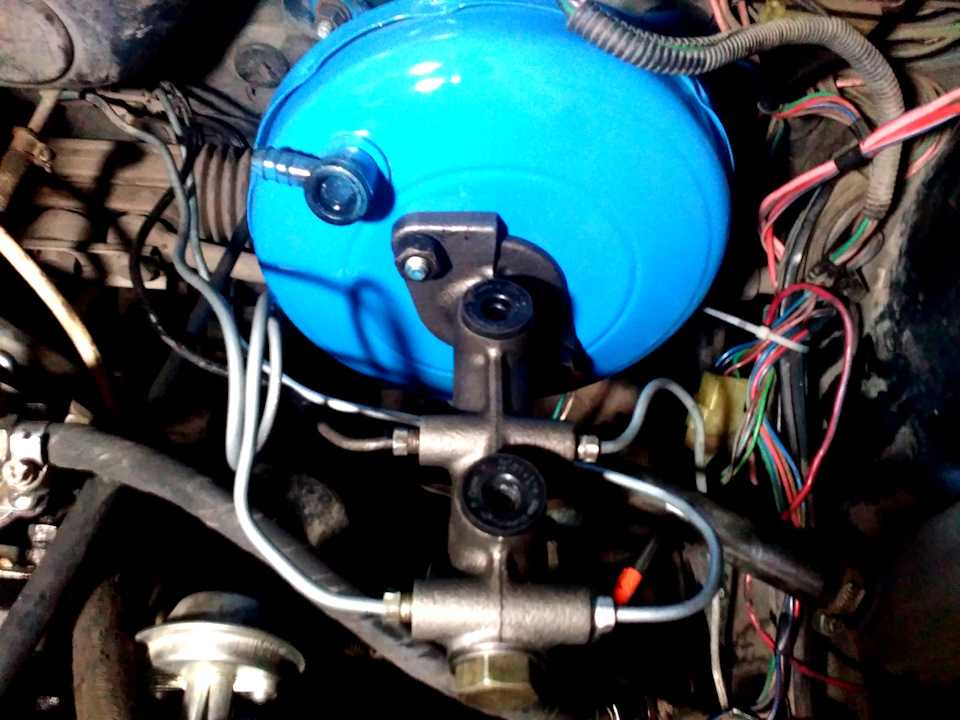

Замена главного тормозного цилиндра

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый. Итак:

• Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
• От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
• Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

• Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
• Со шпилек снимается тормозной цилиндр.
• При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
• После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
• После установки нового узла гайки можно полностью затянуть.
• Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
• Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
• Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
• Аналогично подсоединяются задние трубки.
• Работа заканчивается прокачкой тормозов.

Тормозная система ВАЗ 2109: схема, прокачка, ремонт

Как важна работа тормозов в экстремальных условиях, знают все, часто от них зависит жизнь водителя и других участников дорожного движения. Если только у вас не работает педаль тормоза, следует сразу же прекратить использование транспортного средства. Уберечься от несчастных случаев поможет устранение неисправности тормоза. Чтобы знать, какие могут возникнуть неполадки и как починить машину, нужно очень хорошо знать принцип работы тормозного устройства.

Схема тормозов ВАЗ-2109

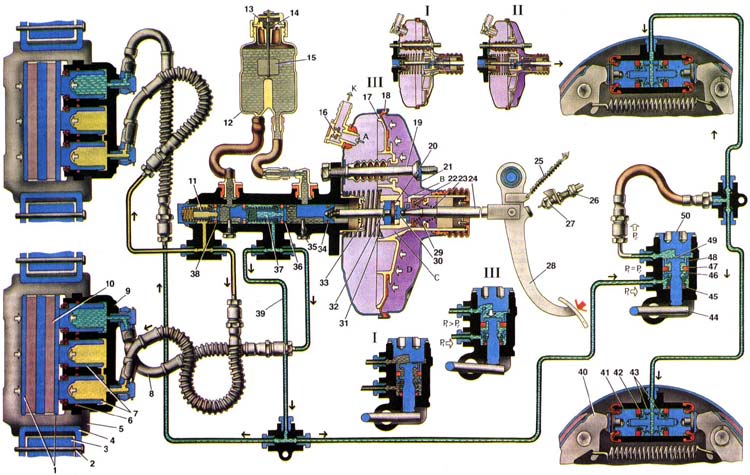

Устройство тормозов на модели ВАЗ-2109 можно назвать классическим, оно почти не подвергалось никаким переделкам по отношению к аналогичным автомобилям предыдущих выпусков.

Главной особенностью тормозного устройства данной модели ВАЗа является наличие диагонального разделения на контуры. Эта система повышает уровень безопасности при торможении. Как работает такая система? Каждый контур гидропривода тормозов имеет свою зону ответственности: первый отвечает за функционирование правого переднего и заднего левого тормозного механизма, второй – за переднего левого и заднего правого. В случае, если отказывает в работе один из тормозных контуров, то системой используется второй контур. И таким образом происходит торможение и остановка автомобиля.

Непосредственно схема работы тормозного устройства: водитель нажимает на педаль торможения, сигнал передается на толкатель, после этого происходит поочередное вдавливание 2-х поршней в главный тормозной цилиндр, выступающий в роли распределителя тормозной жидкости по системе, которая образует наличие давления в системе. Это давление по шлангам поступает на цилиндры тормозов, и машина начинает тормозить.

Следует учесть, что давление в тормозной системе ВАЗ-2109 довольно-таки существенно. Во избежание порывов и протекания жидкости, нужно использовать только качественные металлические трубки и шланги с армированием.

Прокачка тормозного устройства

Чтобы тормоза никогда не отказывали, следует проводить прокачку. Когда это нужно делать:

• после любого ремонта;

• после замены каких-либо компонентов;

• при замене тормозной жидкости;

• после смены колодок;

• после замены шлангов;

• при смене цилиндров.

При любом вмешательстве, указанном выше, и некоторых других, в тормозную систему может попасть воздух. Чтобы избавиться от воздуха, который препятствует эффективной работе авто, нужно выполнить прокачку.

Когда все готово, можно начать собственно прокачку тормозов. Лучше это делать вдвоем. Сначала нужно надеть резиновый шланг на головку цилиндра, ослабить затяжку штуцера и начать выпускать воздух. Вскоре вместе с воздухом начнет выходить и тормозная жидкость. Закручиваете штуцер, после этого следует нажатие на педаль. Так прокачиваете до тех пор, пока в тормозной жидкости не будут появляться пузырьки воздуха.

Не стоит забывать и о порядке проведения прокачки. Начинать нужно с заднего правого колеса, далее переднее левое, после заднее левое и, наконец, переднее правое. Порядок этот нарушать нельзя.

Неполадки тормозной системы и их устранение

Перед любым выездом на авто следует первым делом проверить тормоза. Мигание лампочки, входящей в тюнинг, оповестит вас о нехватке тормозной жидкости. Следует долить ее и сделать прокачку тормозов.

Могут быть и такие неполадки, как протекание жидкости. Об этом свидетельствуют маслянистые пятна под машиной. Узнать, откуда происходит утечка, можно только непосредственным осмотром. Обнаружив место протекания, нужно устранить причину разгерметизации и прокачать. Но если следов протекания не видно, а количество жидкости уменьшается, то это может свидетельствовать о проблемах с главным тормозным цилиндром.

В других ситуациях, когда тормоза работают с перебоями, причиной может быть регулятор давления. Он требует доработки или регулировки. Но и после восстановления в этом случае может возникнуть такая ситуация, когда на тормозную поверхность колеса попадает смазка и, например, задняя пара колодок замаслена, а передняя работает, как положено. Торможение при этом происходит неравномерное. Здесь надо очистить загрязненную поверхность.

Бывает и такая неприятность, когда растормаживание не происходит до конца. Если здесь задействованы все колеса авто, то следует отладить свободный ход педали. Если же это касается одного из колес, то причиной может быть или какой-то тормозной цилиндр, или регулятор давления.

Это основные проблемы в тормозной системе ВАЗ-2109. Сколько еще существует других, но все они являются побочными.

Прокачка системы — (способы выполнения: вдвоем)

Приготавливаем чистый стеклянный сосуд, пластиковую либо резинную трубку, надлежащую объему выпускного ниппеля, и ключ под ниппель.

Снимите защитный колпачок с первого ниппеля согласно порядку выполняемой работы. Надеваем трубку и ключ на ниппель, помещаем иной конец трубки в застекленный кувшин и наполняем его тормозной жидкостью, чтобы она закрыла конец трубки. Проверяем то что уровень в резервуаре с гидромеханической жидкостью удерживается немножко выше оценки степени MIN в деятельности всего процесса.

Ассистент должен некоторое количество раз выжать педаль тормоза вплоть до упора с целью формирования давления, далее оставьте ее в данном состоянии.

Отверните ниппель (приблизительно в одно обращение) позвольте жидкости стекать в кувшин. В то же время ассистент должен давить педаль вплоть до упора, для того чтобы поддерживать давление, и отпустить ее. если понадобится. Когда вся жидкость сольется. затяните выпускной ниппель и сообщите ассистенту, чтобы он неторопливо отпустил педаль, далее проконтролируйте уровень жидкости в бачке.

Повторяйте данные действия вплоть до тех пор , пока в жидкости, сходящей из ниппеля, не будет пузырьков воздуха.

Регулировка педали

• Поднять капот.
• Отсоединить минусовую клемму с аккумулятора.
• Сдвинуть переднее водительское сидение от панели приборов до упора к задним пассажирским сидениям. Это необходимо сделать для незатруднительного доступа под рулевую колонку.
• Повесить приготовленный фонарь в салоне автомобиля, чтобы обеспечить достаточное освещение в месте проведения регулировки.

• Нажать ладонью руки на педаль тормоза. Нажатие проводить без резких толчков.
• Другой свободной рукой надо попробовать установить пластину в промежуток от кронштейна педали до кнопки включателя.

В случае не входа пластинки или если обнаружен больший промежуток, более чем на 2 мм, надо провести следующие действия:

• Педаль держать рукою, не отпуская.
• Второй рукою, при помощи ключа, немного открутить по резьбе две гайки. Чтобы ослабить крепление включателя сигнальной лампочки тормоза.

Перемещать его аккуратно, чтобы добиться необходимого пространства между ним и тормозной педалью:

• Закрутить сначала одну гайку, затем второй затянуть.
• Руку убрать с педали.
• Проверить проделанные операции.
• Буфер включателя упирается в кронштейн тормозной педали, регулировка считается законченной.
