Капот ваз 2107: шумоизоляция, замена тросика и замка

снятие и установка капота автомобиля ваз 2107

Для выполнения работы по замене капота на автомобиле ваз 2107 потребуется помощник.

Снятие капота с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Открываем капот.

3. Пассатижами распрямляем шплинт штанги капота.

4. Извлекаем шплинт из штанги, удерживающей капот в открытом положении.

5. Снимаем шайбу и резиновую втулку со штанги капота.

6. Если капот снимаем не для замены, то ключом на 13 мм отворачиваем четыре болта крепления обеих петель капота к верхней поперечине рамки радиатора, при этом помощник удерживает капот.

Примечание При замене капота на автомобиле ваз 2107 отворачиваем четыре болта крепления петель к капоту, так как новый капот в продажу поступает без петель.

7. Снимаем капот, выводя штангу из прорези кронштейна капота.

8. При необходимости вынимаем штангу вместе с резиновой трубкой из кронштейна на верхней поперечине рамки радиатора.

Внимание Для предотвращения развития коррозии рекомендуем до установки капота нанести антикоррозионный состав на места прилегания петель к верхней поперечине рамки радиатора. Установка капота на автомобиль ваз 2107

Установка капота на автомобиль ваз 2107

1. Установку капота на автомобиль ваз 2107 выполняем в обратной последовательности, ориентируясь по следам от петель на кузове.

2. При ослабленных болтах регулируем положение капота за счет увеличенных отверстий в петлях. Зазоры по трем сторонам капота должны быть одинаковыми.

3. После регулировки положения капота приоткрываем капот и окончательно затягиваем болты крепления петель.

portalvaz.ru

Замена Тросика Капота Ваз 2107

Как поменять тросик капота ВАЗ-2107 самостоятельно

Сначала хотелось бы отметить, что схожая неисправность далека от критичной, потому она просит устранения только в тот момент, когда обладателю авто нужно получить доступ в моторный отдел.

Если обрыв тросика произошел в районе замка, то временно разрешить делему открытия капота можно методом натягивания остатков тросика через особое отверстие в капоте автомобиля. Оно закрыто решеткой, изготовленной из пластмассы.

Все же повсевременно воспользоваться данным способом будет довольно проблематично, в связи с чем обрыв тросика придется все-же убрать. 1-ое, что нужно сделать – это, конечно, приобрести новый тросик, после этого приступить к подмене старенького.

Спецы советуют, до того как установить новый тросик, пристально оглядеть замковый механизм. Дело в том, что если он находится в нехорошем состоянии, то эта самая деталь могла стать предпосылкой порвавшегося троса.

Не устранив данную причину, следует быть готовым к тому, что и новый тросик скоро придется поменять.

• Для замены тросика капота на новый пригодятся последующие инструменты:
• После того как капот был открыт, порядок действий смотрится последующим образом:

нужно вытащат из имеющихся отверстий концы пластмассовых хомутов. Делается это с помощью плоской отвертки. Таким макаром, старенькый тросик освобождается от креплений на железной перегородке, расположенной меж местом под капотом и салоном;
загнутый конец тросика следует выпрямить и отодвинуть втулку, которая фиксирует его. Благодаря данному действию, тросик будет отсоединен от механизма;
взяв в руки ключ на 10, откручиваем две гайки, которые укрепляют механизм к кузову

Внимание! До того как выполнить данную работу, советуем отметить положение замка на перегородке. Делается это для того, чтоб после подмены тросика замок не пришлось регулировать;

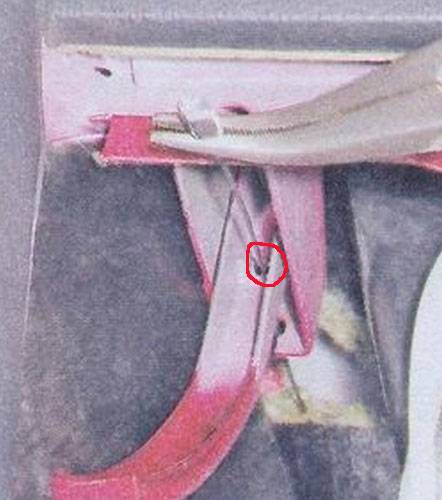

в салоне автомобиля вынимаем оборванный кусочек тросика, который торчит из ручки, отвечающей за открытие капота. Она размещается справа под приборной панелью.
в перегородке между моторным отсеком и салоном, вынимаем кожух.

Она размещается справа под приборной панелью.
в перегородке между моторным отсеком и салоном, вынимаем кожух.

Как заменить тросик открывания капота на ВАЗ

1. как самому просто и легко поменять трос капота на ваз
2. После того как вся процедура, описанная выше, была проделана без отклонений, можно приступать к сборке.
3. Она, кстати, производится в обратном направлении:

• трос вставляется до упора из салона в отверстие, находящиеся в ручке управления замком;
• в кожух тросик одевается со стороны моторного отсека;
• механизм одевается на шпильки и фиксируется при помощи двух гаек именно в том положении, в котором было отмечено ранее;
• кончик тросика соединяется в единое целое с механизмом. Зафиксировать его в таком положении можно при помощи специальной втулки, но лишь тогда, когда он находится в натянутом состоянии;
• остаток тросика загибается таким образом, чтобы предотвратить самопроизвольное его ослабление.

Работа по замене тросика капота на ВАЗ-2107 может считаться оконченной. Единственное, что осталось сделать – проверить, качественно ли был натянут тросик. Для этого при открытом капоте необходимо несколько раз сначала натянуть, после чего отпустить ручку открывания капота. Если после этого движение в язычке замка несколько уменьшилось, тросик придется натянуть еще раз.

Ко всему сказанному выше хотелось бы добавить, что для уменьшения трения тросика капота об кожух в него можно капнуть несколько капель машинного масла. Таким образом, тросик прослужит гораздо дольше.

Методика снятия, ремонта и замены замка капота ВАЗ 2107

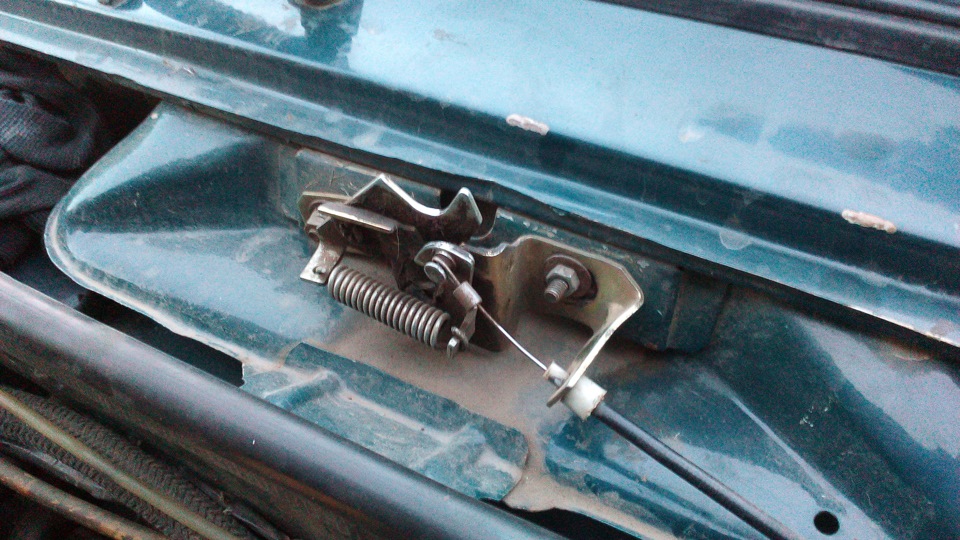

Менять замок капота 2107 обычно приходится, когда он сломан. Но лучше не допускать этого и производить замену или ремонт при первых признаках неисправности. Стандартный замок не обеспечивает должного уровня защиты подкапотного пространства. Взломщики могут легко открыть его и обезвредить сигнализацию, завести машину. Поэтому владельцы авто нередко меняют штатный замок капота на специальные, защищенные от взлома.

Необходимые инструменты

Для снятия и замены замка необходимо запастись следующими материалами и инструментами:

• Смазка.
• Маркер.
• Гаечный ключ на 10.
• Пассатижи.
• Плоская отвертка.

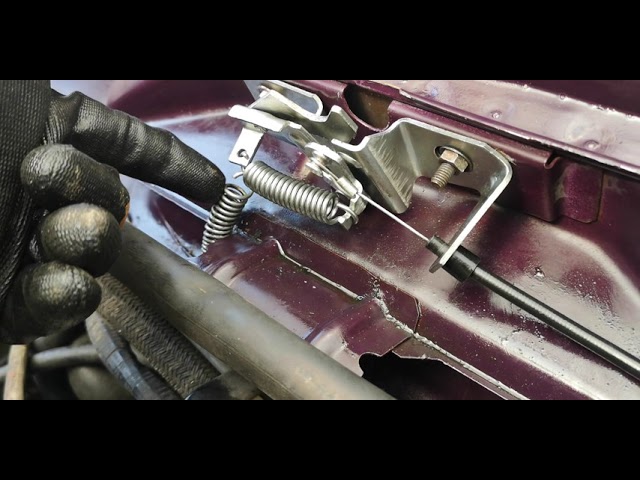

Снятие, проверка и установка замка

Для снятия замка необходимо выполнить следующие действия:

• Открыть капот.
• Обвести маркером контур замка (это облегчит последующую регулировку после установки).

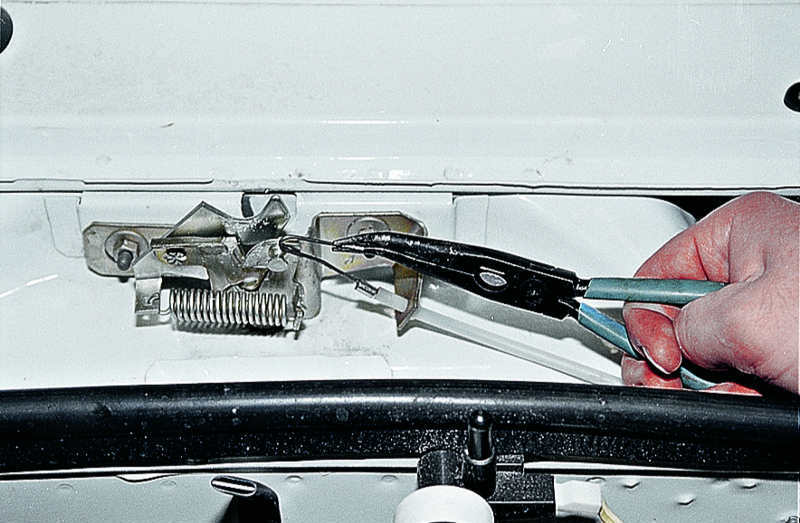

• Извлечь фиксаторы троса замка при помощи пассатижей.
• Разогнуть кончик троса и демонтировать фиксирующую втулку.
• Извлечь тросик из замка.
• Гаечным ключом на 10 открутить две гайки крепления замка к капоту, снять их и шайбы, находящиеся под ними.
• Снять замок со шпилек.
• При необходимости замены тросика отсоединить его от ручки рычага открывания капота и вытащить наружу из оболочки. Возможен вариант замены троса и оболочки в комплекте. Оболочка входит в салон через уплотнительную трубку, которую необходимо предварительно снять.
• Установить новый тросик капота (с оболочкой).
• Проверить работоспособность замка. Рычаги и защелки не должны болтаться.
• Если необходимо, заменить пружину замка.
• Смазать механизм замка.
• Проверить состояние резьбы на шпильках крепления замка, геометрию самих шпилек и состояние металла капота в местах, прилегающих к замку.
• При необходимости устранить дефекты лакокрасочного покрытия.
• Ориентируясь по контуру, обведенному маркером, установить замок на место.
• Зафиксировать тросик замка и отрегулировать замок, обеспечив легкое и надежное закрытие/открытие.

Примечание: во время регулировки замка следует надежно затягивать гайки крепления, иначе возможны трудности при открытии.

Открытие замка капота Ваз 2107 при неисправности

Зачастую мысль о ремонте замка приходит после того, как он уже перестает открываться. Возможных причин несколько:

• поломка оплетки троса;
• заклинивание троса в оплетке;
• обрыв троса;
• поломка замка.

При обрыве троса у рычага в салоне можно попробовать ухватить его пассатижами и потянуть. Если трос цел, но его не удается сдвинуть, можно попытаться зацепить его круглогубцами возле рычага и дернуть или плавно потянуть.

Другие способы требуют доступа в подкапотное пространство. Для этого необходимо приподнять капот ВАЗ 2107 на 1-2 см с водительской стороны и подложить под него деревянный брусок, обмотанный тряпкой. Тряпка нужна чтоб не повредить краску

Приподнятый капот обеспечивает обзор замка, что немаловажно при попытках открыть его. Оттягивать (приподнимать) запертый капот следует предельно аккуратно, чтоб не погнуть его. Для других способов открытия потребуется крючок из жесткой стальной проволоки, который должен выдерживать значительное усилие

При обрыве тросика можно попытаться достать его крючком из-под капота и потянуть пассатижами

Для других способов открытия потребуется крючок из жесткой стальной проволоки, который должен выдерживать значительное усилие. При обрыве тросика можно попытаться достать его крючком из-под капота и потянуть пассатижами.

Крючком можно попробовать зацепить трос с оплеткой и потянуть его. Это можно делать через щель между кузовом и приподнятым капотом или через воздухозаборник. Для защиты краски во время данной операции необходимо использовать тряпку.

Другой вариант – зацепить крючком и потянуть «грибок» замка, за который крепится тросик.

semerkavaz.ru

ВАЗ 2107: Регулировка капота

Основные этапы регулировки капота ВАЗ 2107:

1. Откройте капот автомобиля и поднимите его до полного открытия.
2. Проверьте состояние уплотнительной резиновой полосы на капоте и капотной раме. В случае необходимости, замените изношенные или поврежденные уплотнители.
3. С помощью отвертки отрегулируйте замки капота, чтобы обеспечить плотное прилегание капота к капотной раме. Проверьте закрытие и открытие капота, убедитесь, что замки функционируют должным образом.
4. При необходимости отрегулируйте петли капота с помощью подкладных пластин, чтобы достичь равномерного зазора между капотом и капотной рамой по всей длине.
5. Проверьте выравнивание капота. Убедитесь, что он расположен ровно и не смещается в одну из сторон. При необходимости отрегулируйте петли для достижения правильного положения.
6. Проверьте работу амортизаторов капота. Убедитесь, что они надежно удерживают капот в открытом положении и плавно опускают его при закрытии.
7. После завершения регулировки капота, закройте его и убедитесь, что он надежно зафиксирован.

Рекомендации по регулировке капота ВАЗ 2107:

Для более удобной работы рекомендуется настроить капот в присутствии помощника, который будет проверять положение капота во время регулировки.

При регулировке петель капота рекомендуется использовать подкладные пластины одинаковой толщины для достижения симметричного положения капота.

Перед регулировкой капота рекомендуется проверить работу блокировки замков капота и при необходимости смазать их силиконовой смазкой.

При регулировке капота следует тщательно следить за тем, чтобы он не захлопнулся случайно и не повредил автомобиль или нанес телесные повреждения.

Таблица: Часто задаваемые вопросы по регулировке капота ВАЗ 2107

Вопрос
Ответ

Как часто рекомендуется проводить регулировку капота?
Регулировку капота рекомендуется проводить при необходимости или в случае появления каких-либо проблем с его закрыванием или уплотнением.

Что делать, если капот не закрывается плотно?
Если капот не закрывается плотно, необходимо отрегулировать замки капота для обеспечения правильного прилегания.

Можно ли самостоятельно заменить уплотнительную резиновую полосу на капоте?
Да, уплотнительную резиновую полосу на капоте можно заменить самостоятельно. Для этого необходимо снять старую полосу и установить новую, обеспечив правильное прилегание капота к капотной раме.

КАК ОТКРЫТЬ КАПОТ, ЕСЛИ ПОРВАЛСЯ ТРОСИК

Обрыв тросика капота на «семёрке» – один из неприятных моментов, который может застать владельца врасплох. Ситуация непростая, но решаемая. Существует несколько вариантов, которые позволят устранить эту проблему, поэтому рассмотрим каждый из них.

• Обрыв троса возле ручки привода замка. Этот вид поломки относится к наиболее простым, поскольку при помощи плоскогубцев можно потянуть гибкий элемент и открыть замок.
• Если трос оборвался не возле замка или рычага, можно попробовать извлечь его через решётку в капоте. Чтобы открыть замок, нужно изогнуть крючок из жёсткой проволоки, продеть в решётку и потянуть плоскогубцами привод замка. Для облегчения процедуры рекомендуется прижать капот вниз в районе механизма запирания.
• Привод замка можно вытянуть не через воздуховод, а в пространство между кузовом и капотом. Крышку моторного отсека в этом случае максимально приподнимают, для чего можно использовать подходящий по размеру деревянный брусок: он исключит возврат капота на место. Чтобы избежать повреждения красочного покрытия, деревянную деталь оборачивают ветошью. После извлечения троса, останется только потянуть за него.
• Если произошёл обрыв привода замка непосредственно возле механизма, то попытки его извлечения не дадут никакого результата. Поскольку замок капота на ВАЗ 2107 расположен возле лобового стекла, единственное что остаётся сделать — попытаться зацепить механизм замка петлей из проволоки в месте крепления троса и потянуть за эту деталь. Процедура непростая, но иногда в сложившейся ситуации другого выхода нет.

ВИДЕО: ОТКРЫТИЕ КАПОТА ВАЗ 2107 ПРИ ОБРЫВЕ ТРОСИКА

https://youtube.com/watch?v=RF5JuWfHYyE

КАК ПРОДЛИТЬ СРОК СЛУЖБЫ ТРОСИКА

Чтобы не пришлось открывать замок капота на «семёрке», прибегая к разным способам, лучше своевременно обслуживать механизм. Процедура сводится к следующему:

• Периодически смазывать замок смазкой (например, Литолом).
• Наносить смазывающий материал в оплётку привода механизма запирания.
• Сделать дублирующий тросик с применением тонкой и прочной проволоки. Её прикрепляют к замку в том месте, где фиксируется штатный трос. В случае обрыва привода, капот можно будет открыть, потянув за дублирующую проволоку.

Для продления срока службы замка и тросика капота, необходимо периодически смазывать механизм Литолом

Крышка моторного отсека ВАЗ 2107 — простая кузовная деталь, которая имеет такие конструктивные элементы, как замок, тросик, петли и упор. Чтобы эти детали прослужили как можно дольше, их трущиеся поверхности необходимо периодически смазывать. При выходе из строя троса либо замка, заменить их можно в гаражных условиях без привлечения посторонней помощи. Главное, ознакомиться и придерживаться пошаговых рекомендаций.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Ваз 2110 дворники скрипят по стеклу что делать

Топливная система ваз 21083 инжектор

Пороги на ваз 2110 от приоры

Ваз 2110 нет возбуждения на генераторе

Нет зарядки на ваз 21213 причины

Плохая зарядка на ваз 2109 карбюратор, причины, как исправить

Как поменять моторное масло ваз 2115

Как натянуть ремень грм на ваз 2110, 8 клапанов

Все, что нужно знать о замке и тросе открывания капота ВАЗ 2107

Содержание Устройство замка Как проводится регулировка замка капота Видео по настройке выталкивателя, капот не «вылетает» при открытии Тросик капота Как снять тросик и замок Установка нового тросика Видео по замене троса капота Как открыть капот, если порвался тросик Видео про открывание капота с порванным тросом Как продлить срок службы тросика

Устройство замка

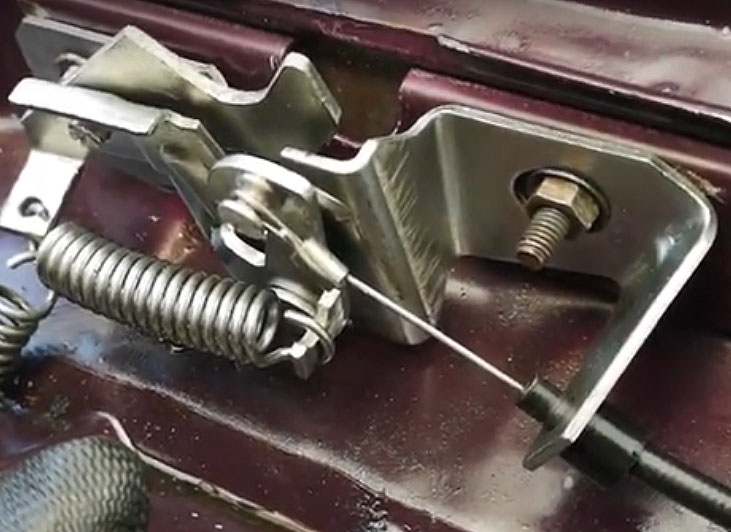

Замок капота ВАЗ 2107 имеет достаточно незамысловатое строение и состоит из таких частей:

• корпус штампованный стальной;
• пружина возвратная;
• выталкиватель крышки капота;
• трос (проволочный или обычный);
• рукоятка внутрисалонная.

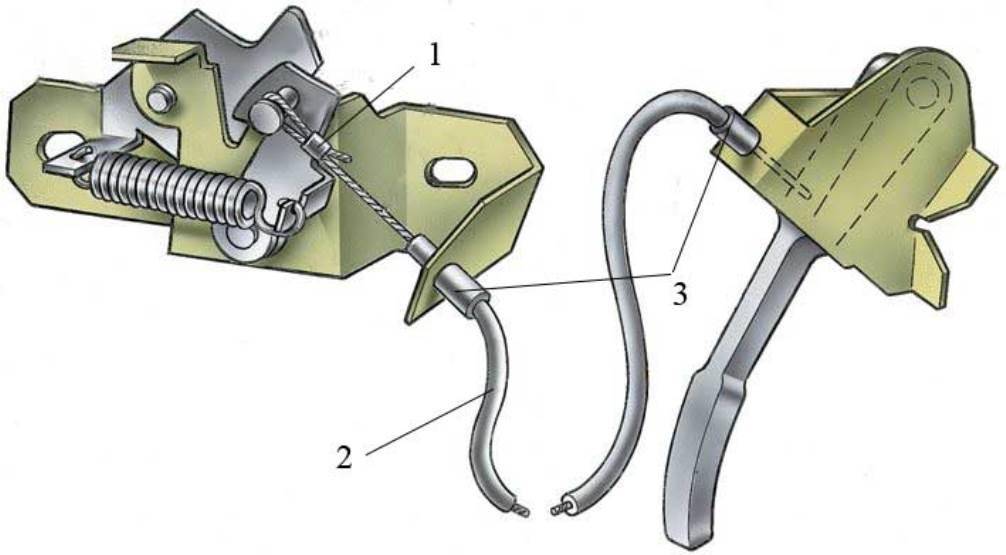

Устройство замка капота

Невзирая на столь простое строение, периодически надо бывает ремонтировать какие-либо части и подстраивать работу механизма. Зачастую, налаживание имеет необходимость при проблемах с закрыванием либо открыванием капота. В случае поломки каких-либо его составляющих необходимо поменять замок на новый. Также нередки случаи обрыва тросика, в таком случае проводится его замена.

Как проводится регулировка замка капота

Если же по каким-либо причинам капот вашего автомобиля не хочет нормально закрываться или появилось незначительное, или ощутимое постукивание при движении, тогда есть необходимость отрегулировать замок в вертикальном направлении. Все что нам для этого понадобится, это всего лишь ключ на 10 мм и отвертка:

• отпустите гайки крепящие замок на небольшой угол;
• перемещением вверх или вниз подберите положение замка;
• затяните гайки и проверьте работу замка, при необходимости повторите действия снова.

При правильной регулировке, капот должен хорошо закрываться и открываться, без прикладывания особых усилий. В исправном состоянии капот должен полностью захлопываться при опускании с высоты 30-35 см.

Тросик капота

При помощи тросика проходит усилие, которое шофер прикладывает от открывания крышки капота к замку. Нередки случаи когда тросу необходима замене, вот основные из них:

• трос с большим трудом движется в оплетке;
• случился непроизвольный обрыв проволоки или троса привода замка;
• замок или оплетка троса покрылись коррозией, что впоследствии привело к обрыву тросика.

Как снять тросик и замок

Необходимые инструменты которые требуются при замене тросика капота:

• ключ на 10, за неимением подойдет торцовая головка;
• отвертка, лучше плоская;
• пассатижи;
• маркер.

Порядок действий при замене тросика:

Регулировка положения капота Ваз 2105 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Регулировка положения капота

Капот в проеме кузова должен располагаться с одинаковыми зазорами по периметру.

ПОРЯДОК ВЫПОЛНЕНИЯ
↓ Комментарии ↓
1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля
2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания
3

Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля
4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010
5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост
6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы
7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага
8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз
9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора
10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова
11. Модификации автомобиля

11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива
12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

ВАЗ 2107 | Регулировка положения капота

Регулировка положения капота

Тросовый привод обоих замков капота не должен иметь люфтов. Оболочка троса должна полностью находиться в направляющей замка. В противном случае при воздействии на привод капота трос в направляющей может проскользнуть, что приведет к невозможности открывания замков.

Если отрегулированный капот смещается относительно своего положения, то видны не подкрашенные места.

Регулировка привода капота

Регулировка бокового положения капота

1.Обратитесь к сопроводительной иллюстрации.

2. Если необходимо, отрегулируйте ход привода капота регулировочным винтом (стрелка на сопроводительной иллюстрации).

3. Полностью вверните упор.

Регулировка высоты задней части капота

Регулировка высоты передней части капота

Регулировка упора

4. Отверните контргайку (1) и поверните отверткой цапфу замка. 5. Таким образом отрегулируйте ровное положение капота по отношению к крыльям

Обратите внимание на достижение параллельного зазора по отношению к облицовке. 6. Затяните контргайку

7. Проверьте, чтобы замки надежно фиксировались. При необходимости повторите регулировку

Затяните контргайку. 7. Проверьте, чтобы замки надежно фиксировались. При необходимости повторите регулировку.

automn.ru

4. Измерьте выступание капота над рассеивателем фары. Оно должно составлять А = 4 ± 1 мм. В противном случае отрегулируйте положение фары.

5. Ослабьте болты (стрелки на сопроводительной иллюстрации) и сместите фару вперед или назад. Не оказывайте давление на фару. При необходимости сместите нижние болты крепления.

6. Если фара была смещена, проверьте ее регулировку.

https://youtube.com/watch?v=SrG190A3Tz8

Регулировка замка капота легко осуществляется своими руками

А давайте-ка внимательней присмотримся к капоту нашего автомобиля

Не появилось ли никаких странностей в его поведении? Часто мы не обращаем внимание на такие мелочи, как то, что капот стал немного хуже закрываться, требуется с каждым разом все большее усилие для его открывания, появилось дребезжание (сначала легкое и периодическое). Ведь все это происходит постепенно, а значит, незаметно

Забываем про такое нехитрое дело, как регулировка замка капота.

Своевременная диагностика – залог безопасности

Или открывшийся, по собственному желанию, на ходу капот… Даже на небольшой скорости это может создать серьезные проблемы.

И такое иногда случается!

В каких же случаях поможет регулировка?

Давайте перечислим главные неисправности, которые можно самостоятельно устранить, только лишь отрегулировав замок капота автомобиля:

Инструменты

Для регулировки нам понадобятся:

Гаечный ключ на 19 мм.

Ключ рожковый или накидной

Отвертка со сменными насадками

Желание, немного свободного времени, голова и две руки (желательно прямые).

Вот и все, что нам требуется для работы

Процесс регулировки на выбранной модели автомобиля

Устройство капотного замка ВАЗ 2108/2109/21099

Для начала, открываем и фиксируем капот

Обратим внимание на замок и попробуем разобраться в принципе его работы

Устройство замка капота

На фото обозначены основные элементы замка:

1. Пружина защелки замка
2. Контргайка
3. Защелка
4. Предохранительный крюк
5. Ручка предохранительного крюка.

Вертикальная регулировка замка

Если капот не хочет нормально закрываться (вы им хлопаете, давите на него, а он все равно закрывается с трудом, или вовсе не фиксируется в закрытом положении), или появилось дребезжание при езде по нашим идеально ровным дорогам (иногда оно заметно даже просто при заведенном двигателе), тогда необходима регулировка в вертикальном направлении. А именно – регулировка длины защелки замка.

Для этого, с помощью ключа на 19 мм ослабьте контргайку на защелке, придерживая саму защелку от проворачивания отверткой с плоской насадкой.

Регулировка длины защелки

Если капот плохо или совсем не фиксируется в закрытом положении, то требуется немного увеличить длину защелки, чего мы добьемся выкручиванием ее с помощью отвертки.

При дребезжании капота, наоборот, нужно укоротить защелку, закрутив ее на несколько оборотов вглубь. Нужная длина защелки определяется экспериментальным путем.

Избавились от проблемы? Тогда затягиваем контргайку (не забываем придерживать отверткой защелку), еще раз проверяем и радуемся!

Регулировка капота и запорных механизмов

Чаще всего автолюбители сталкиваются с тем, что замок капота 2114 не закрывается из-за разладившейся системы самой крышки и защелки, что приводит к необходимости сильно хлопать капотом, пытаясь замкнуть его в паз.

Вооружившись гаечным ключом и отверткой, можно приступить к решению проблемы, для начала проверив регулировку по высоте:

1. При закрытом капоте выявляется его люфт в замке.
2. Контргайка ослабляется гаечным ключом.
3. Защелка смещается по высоте при фиксированной контргайке (чтобы предупредить ее прокручивание со всем узлом).

Если смещение произошло в горизонтальной плоскости, это ухудшит не только запирание, но и открытие капота, поэтому и тут потребуется регулировка. Ослабив гайку и передвинув защелку в требуемом направлении, проверяют готовый результат – открывают и закрывают несколько раз капот. Только после достижения успеха можно затягивать гайку обратно.

Иногда капот на ВАЗ-2114 не закрывается из-за того, что сама крышка криво ложится в проем между крыльями. Чтобы решить проблему, надо откинуть капот вверх и ослабить его крепежные фиксаторы, после чего аккуратно опустить крышку обратно так, чтобы она вошла в замок плавно и до конца – после этого можно затягивать болты обратно.

Процедура снятия

1. Перво – наперво снимаем провод с минусовой клеммы аккумулятора.

2. После этого для доступа к замку капота десятки нужно снять облицовку радиатора.

3. Приступая к замене тяги, первым делом нужно промаркировать положение шайб. В дальнейшем это поможет легче отрегулировать замок.

4. Теперь нужно открутить два болта с обеих сторон замка

Обратите внимание, что под ними пружинные шайбы

5. Теперь выводим замок из-под кронштейна и разгибаем конец тяги. После этого выводим конец тяги из втулки и отсоединяем ее от рычага замка. После этого можно снять с тяги втулку.

6. После того, как втулка снята, нужно сдвинуть наконечник тяги и вывести трос из замка.

6

Обратите внимание, что на конце оболочки тяги могут быть регулировочные шайбы. постарайтесь из не потерять

7. Теперь нужно снять наконечник оболочки троса.

9. Следующим шагом будет откручивание гайки крепления держателя троса. После этого нужно снять держатель со шпильки, а после этого и с самой оболочки тяги.

10. Теперь нужно выдавить держатель оболочки тяги вовнутрь и снять его с оболочки троса.

11. Для того, чтобы легче было установить новую тягу, нужно привязать к концу троса веревку длиной чуть больше чем сама тяга.

12. Открываем крышку монтажного блока и нажимаем до упора ручку, открывающую капот.

13. Приподнимаем наконечник оболочки и выводим трос из прорези.

14. Теперь нужно отсоединить наконечник троса от ручки открывания капота. Чтобы снять трос нужно сдвинуть его в г-образной прорези и вывести его наружу.

15. Теперь можно вытащить тягу вглубь салона, чтобы веревка встала на место тяги.

УПЛОТНИТЕЛЬ КАПОТА

Уплотнитель капота на «Жигулях» седьмой модели, как и на другой «классике», предназначен для плотной посадки кузовного элемента и исключения его вибрации во время движения. Стандартный уплотнитель представляет собой изделие из мягкой резины с металлической вставкой внутри для придания жёсткости. Замена рассматриваемого элемента требуется в случае его износа и сводится к удалению старого уплотнителя со специального бортика и установке нового. Немало автолюбителей сталкиваются с ситуаций, когда в полости воздуховода скапливается вода, поступающая под капот во время осадков. Влага, как известно, ни к чему хорошему не приводит. Чтобы избежать этой неприятной ситуации можно использовать уплотнитель от дверей «семёрки», который закрепляют по верхнему краю подкапотного пространства.

Чтобы исключить попадание воды во время осадков в полость воздуховода, некоторые автовладельцы ВАЗ 2107 устанавливают дополнительный уплотнитель
