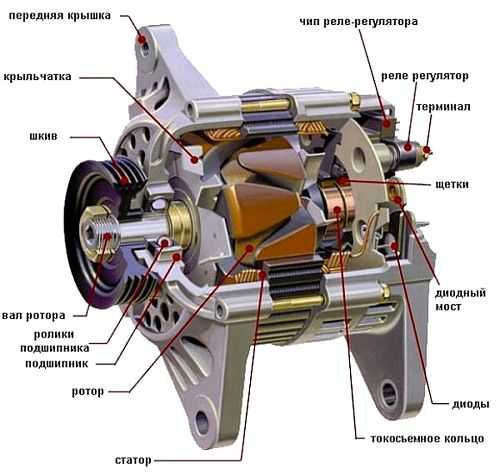

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Полная разборка генератора 37.3701

Разберем снятый с двигателя генератор 37.3701 учитывая некоторые особенности его разборки. Этот генератор устанавливается на автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска. Но вполне взаимозаменяем с более поздним генератором 9402.3701 и аналогичными ему. Его разборка не представляет особой сложности и требует минимум инструментов и минимум навыков в ремонте подобных устройств. — Крестовая и шлицевая отвертки — Накидные ключи (головки, торцевые ключи) на 8 мм, 10 мм, 19 мм

Порядок разборки генератора 37.3701

Снимаем регулятор напряжения

На генераторе 37.3701 он объединен в единый узел со щетками (правда, до 1996 г. это были две разные детали). Сначала отсоединяем наконечник провода диодного моста от регулятора напряжения. Для снятия регулятора отворачиваем отверткой два винта его крепления и извлекаем из отверстия в задней части (крышке) генератора.

Снятие регулятора напряжения генератора 37.3701

Снимаем шкив генератора

Для этого стопорим его от проворачивания отверткой и отворачиваем гайку его крепления накидным ключом на 19 мм. Момент затяжки большой, поэтому лучше применять ключ с длинной ручкой.

Снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

После чего снимаем следующие детали: гайка, шайба, шкив с крыльчаткой, сегментная шпонка.

Снимаем конденсатор

Для этого ключом на 10 мм отворачиваем гайку крепления его провода с вывода «30» генератора. Крестовой отверткой отворачиваем винт крепления конденсатора к задней половине генератора и снимаем его.

Разъединяем половинки корпуса генератора

В начале помечаем их взаимное расположение (нанеся метки на обе части). Ключом на 10 мм (удобнее использовать головку или торцевой ключ) отворачиваем четыре гайки стяжных болтов (под гайками имеются граверные шайбы).

Вытягиваем болты. Снимаем переднюю часть генератора. Извлекаем ротор из задней части генератора. Если не извлекается можно постучать по нему выколоткой из мягкого металла через окно под регулятор напряжения или, навернув на резьбу вала гайку, и зажав ее в тисках, резким движением вверх сдернуть заднюю крышку в вала. На валу ротора остается подшипник. При необходимости его демонтируем съемником и напрессовываем новый (См. «Замена подшипников генератора»).

Извлекаем подшипник из передней части генератора

Эту операцию проводим, если необходима замена переднего подшипника генератора. Ключом на 8 мм отворачиваем четыре гайки крепления передней защитной пластины подшипника. Снимаем ее.

Легким ударом молотка по торцу вала ротора выбиваем его вместе с передним подшипником из передней крышки генератора. Снимаем заднюю защитную пластину с винтами и дистанционное кольцо с вала.

В другом случае, можно более аккуратно отрезком трубы подходящего диаметра выбить старый подшипник вместе с валом. Подшипник с разных сторон поддеваем монтажкой и резкими движениями сдвигаем с вала ротора (можно использовать съемник).

Отсоединяем статор

Ключом на 8 мм (удобнее использовать головку или торцевой ключ) отворачиваем три гайки крепления клемм статора к диодному мосту. Извлекаем его из задней крышки генератора поддев шлицевой отверткой или стукнув по ней молотком.

Снимаем диодный мост (выпрямительный мост)

Извлекаем диодный мост из задней крышки генератора. Гайки его крепления мы уже открутили, снимая статор. Теперь вынимаем винты (3 штуки) с изоляторами из задней крышки генератора. Из диодного моста вынимаем контактный болт.

Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 полностью разобран. Как собрать все обратно см. «Сборка генератора 37.3701 после полной разборки».

Примечания и дополнения

Снятие генератора с двигателя подробно изложено в статье: «Снятие генератора с двигателя автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

НепоLADA в работе генератора

О том, что генератор

неисправен, и требует срочного ремонта, можно узнать по ряду косвенных признаков, а именно:

• аккумуляторная батарея не заряжается при работающем движке;
• заряд АКБ понижен (менее 14,3 В);
• заряд АКБ выше нормального (более 14,7 В);
• аккумулятор практически моментально разряжается после пуска двигателя.

Все эти факты могут говорить о том, что вышел из строя один из элементов генератора, а именно выпрямитель либо графитовые щетки (в первом случае, когда АКБ не заряжается вовсе, причиной также может являться повреждение или обгорание обмоток либо обрыв проводов).

Ввиду же того, что именно износ или разрушение графитовых щеток является самой частой причиной непоLADA генератора, именно с них и следует начинать поиск неисправности (и, как правило — именно на них его и закончить).

Заметив перебои в работе генератора, следует, по возможности, сократить эксплуатацию автомобиля и как можно быстрее найти и устранить неисправность. Вызвано это тем, что пониженный ток зарядки плохо сказывается не только на электронных приборах авто, но и вызывает разрушение накопительных пластин аккумулятора.

Генератор

— важный элемент электрической системы любого автомобиля, отвечающий за зарядку аккумуляторной батареи и нормальное функционирование электрических приборов во время движения. Его выход из строя может грозить не только перебоями в бортовой сети, но и невозможностью запустить двигатель в момент старта. В сегодняшней статье мы расскажем о его конструкции, основных неполадках, а также о том, как заменить щетки генератора 2114 своими руками.

Генератор ВАЗ 2106

Штатный генератор ВАЗа шестой модели относится к электронным устройствам с переменным движением тока на шестидиодном выпрямителе из кремниевой основы. Это мощный генератор, место его дислокации – с правой стороны силовой установки автомобиле, где он расположен на кронштейне регулируемого типа и связан передачей через ремень генератора со шкивом коленчатого вала.

Принципиальная схема генератора размещена на нашем интернет-ресурсе, и в его устройство входят такие основные элементы электрической машины, как ротор, статор, 2 крышки, диодный мост генератора и ряд других элементов. Ротор изделия оснащен обмоткой возбуждения. В роторе расположен подшипник генератора в закрытой обойме.

Главное о главном: генератор на ВАЗовском первенце – 2101

Ни для кого не секрет, что генераторный узел является одним из основных в системе электропитания автомобиля. Выход из строя этого механизма приведет к тому, что полноценная эксплуатация машины будет невозможна. В этой статье мы поговорим о том, какая на автомобиле ВАЗ 2101 схема подключения генератора, какие неисправности для него характерны и как произвести диагностику устройства.

Сначала разберем, как устроен генератор ВАЗ 2101 и каковы его технические характеристики. Схема, устройство узла и расшифровка составляющих элементов приведены ниже.

Схема генераторного узла «копейки»

Обозначение элементов механизма

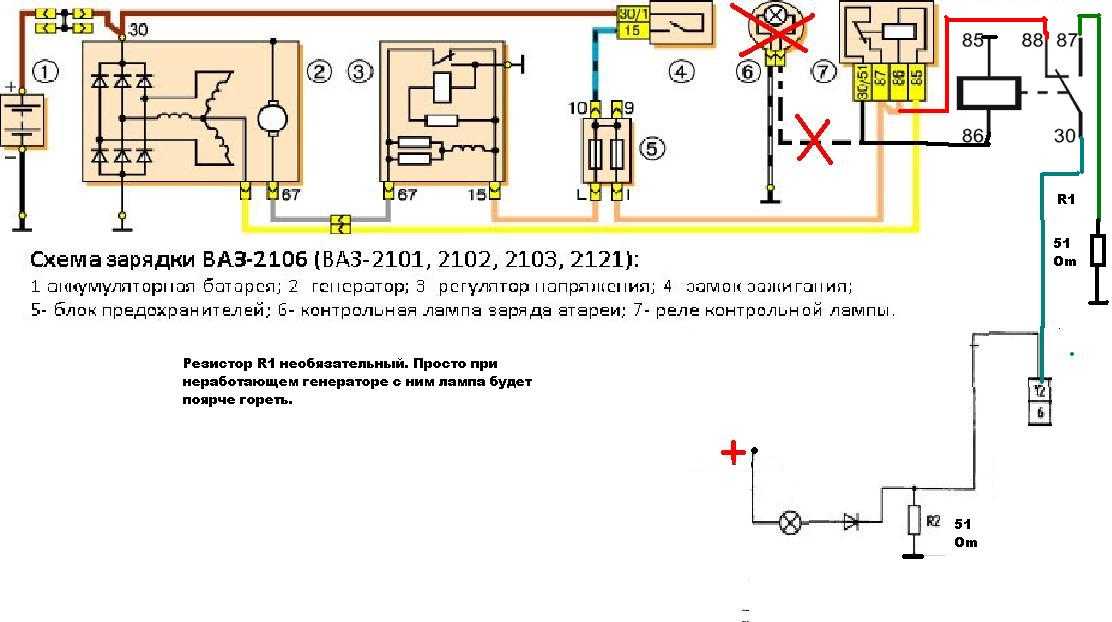

Схема подключения

В отличие от ВАЗ 2105 и более новых моделей авто, на «копейках» генераторный узел изначально идет без регулятора напряжения. Так что для обеспечения нормальной работоспособности в схему необходимо включить внешнее регуляторное устройство.

Обозначения схемы подключения генератора такие:

1. Аккумуляторная батарея.
2. Обмотка.
3. Сам узел в сборе.
4. Обмоточный элемент статора.
5. Диодный мост, предназначенный для преобразования переменного напряжения.
6. Внешнее регуляторное устройство.
7. Резисторы.
8. Термокомпенсатор.
9. Индуктивный дроссельный узел.
10. Замок.
11. БП.
12. Световой индикатор на контрольном щитке.
13. Реле для работоспособности индикатора.

Схема соединений устройства

Диагностика своими руками

Как подключить генератор и какая схема зарядки ВАЗ 2101, мы разобрались, теперь поговорим о диагностике. Неисправностей генераторного узла на «копейке» достаточно много. Выйти из строя могут щетки генератора, шкив генератора и другие элементы конструкции.

Чтобы проверить генераторный узел на ВАЗ 2101, можно воспользоваться несколькими вариантами:

1. Диагностика при работающем двигателе. Нужно завести машину, в том случае, если на приборке горит индикатор, следует вытащить подсос и увеличить обороты силового агрегата до полутора тысяч. в минуту. Затем на две секунды отключите отрицательную клемму от АКБ, и если в этот момент мотор заглох, то механизм является нерабочим и нужно его проверить. Больше, чем на несколько секунд, АКБ не отключайте, поскольку это приведет к неработоспособности диодного моста.
2. Еще один вариант проверки – с использование тестера. Этот вариант позволяет определить работоспособность щеток, а также обмотки возбуждения. Чтобы сделать это, нужно будет отключить всю проводку, которая идет к механизму, и произвести диагностику сопротивления. Используя тестер, замерьте сопротивление между контактом 67, а также корпусом устройства. Узел является исправным в том случае, если в ходе проверки уровень сопротивления составил в районе 4.2-4.7 Ом при 20-градусной температуре помещения или воздуха. Если показатель получился другой, то вероятнее всего, необходима замена щеток генератора.
3. Проще всего проверить так: подключить мультиметр на клеммы АКБ и завести авто. Если генератор исправен, то будет зарядка, а если нет, то не будет напряжения АКБ.

Разборка и сборка устройства

Как своими руками разобрать механизм для дальнейшего ремонта?

Подробная инструкция по разборке генератора представлена ниже:

1. В первую очередь производится демонтаж устройства из моторного отсека, после снятия его следует очистить от грязи. Чтобы сделать это, может потребоваться компрессор и тряпка, намоченная керосином.
2. Демонтаж самого шкива с узла осуществляется с применением специального съемника. Чтобы снять этот элемент, нужно выкрутить гайку и, заранее зафиксировав съемник, спрессовать сам шкив. Шпонку вместе с конической шайбой можно демонтировать.
3. Далее, выкручиваются гайки со стяжных винтов, в общей сложности их четыре, после чего можно демонтировать заднюю крышку. Из места установки извлекается роторный элемент.
4. После этого откручиваются гайки, которые фиксируют наконечники диодных компонентов с контактами обмоток статора. Далее, из колодок необходимо демонтировать штекер центрального контакта обмотки устройства и отсоединить статорный элемент от крышки.
5. После выполнения этих действия выкручивается гайка винта, которая фиксирует выпрямительный блок. Разобранный механизм подлежит ремонту или замене. Дальнейшие действия по сборке осуществляются в обратной последовательности.

Замена генератора ВАЗ 2101 – 2106

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию – Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего.

Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

• Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
• Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.
• Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
• Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
• Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
• Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

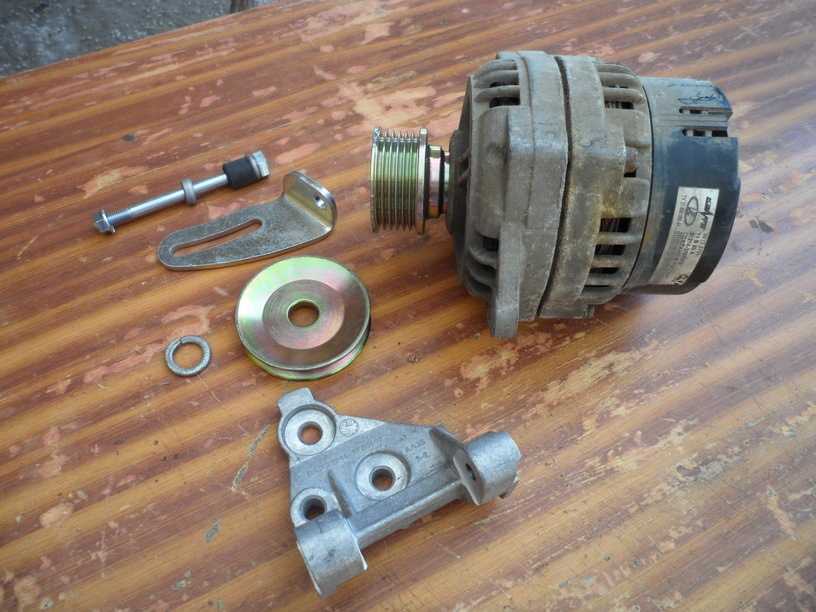

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

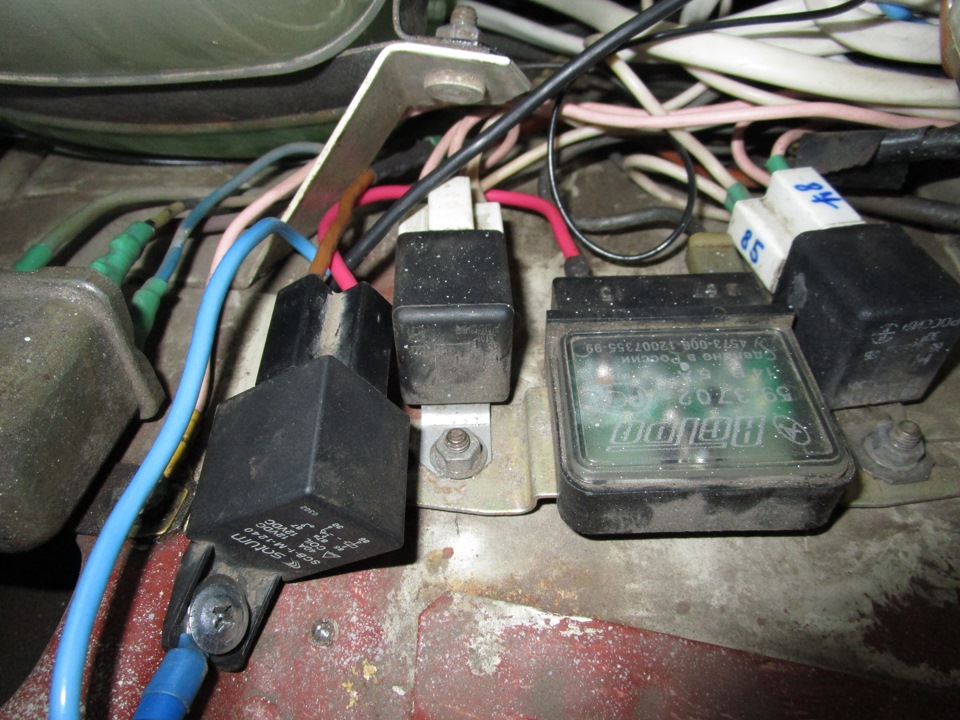

Фото с обратной стороны:

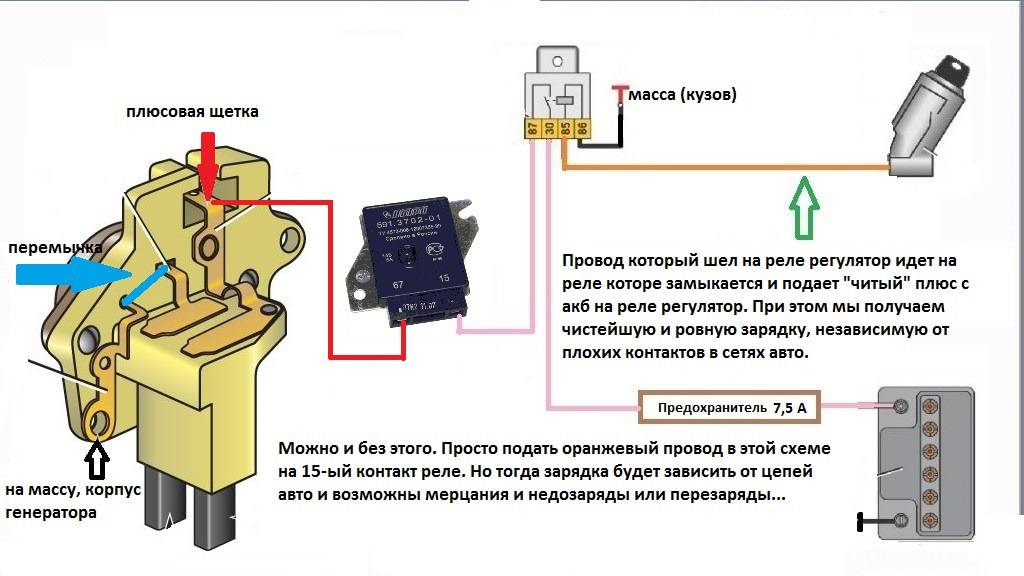

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

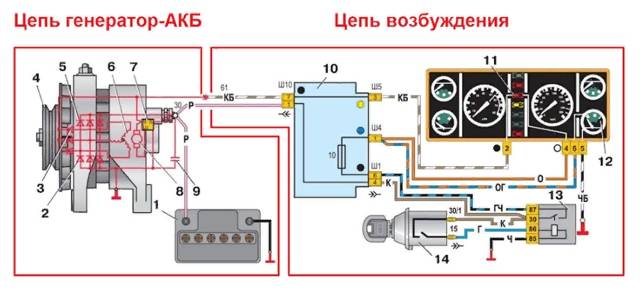

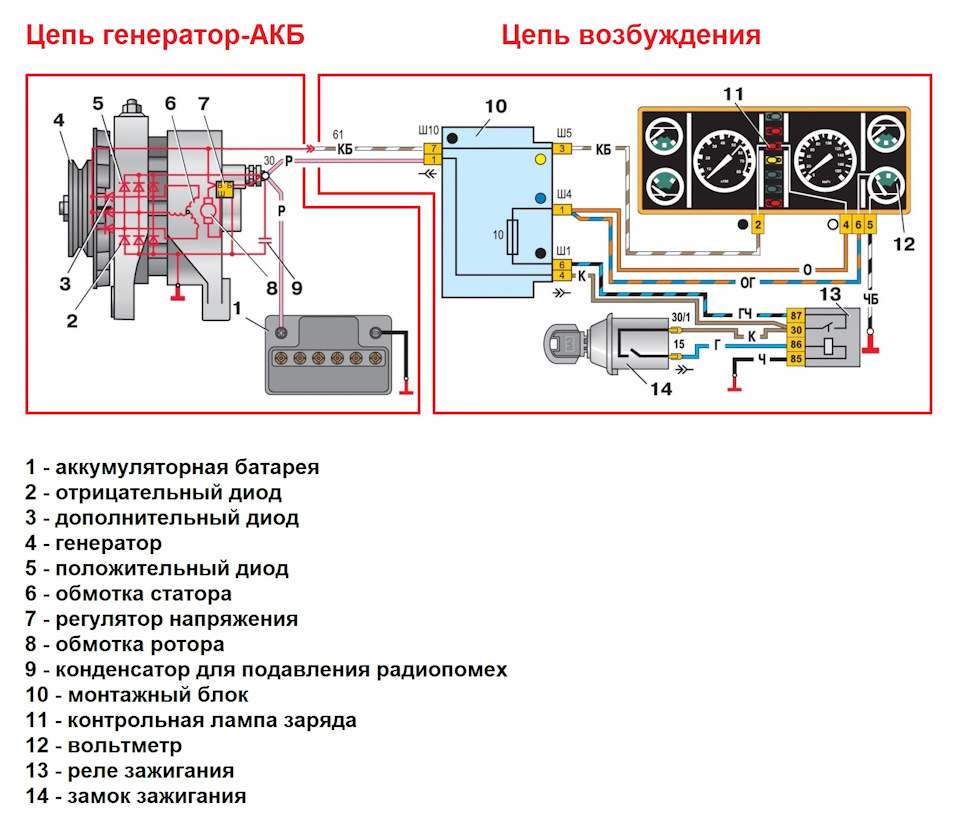

Схема подключения генератора ВАЗ 2106

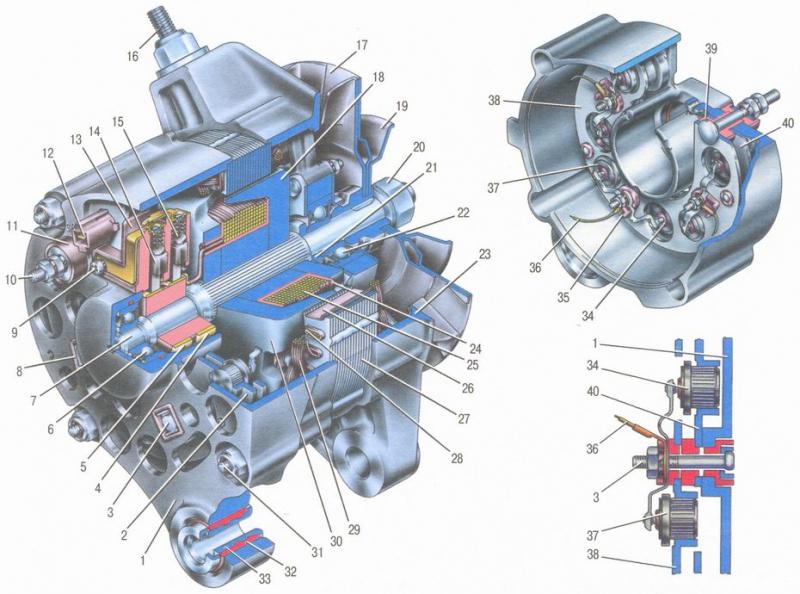

Автомобильный генератор двигателя ВАЗ 2106 состоит из следующих компонентов:

1. Крышка устройства. Устанавливается со стороны монтажа контактных колец.
2. Выпрямительное устройство.
3. Винт, предназначенный для фиксации выпрямительного узла, а также фазных контактов обмотки статорного устройства.
4. Контактное кольцо.
5. Контактное кольцо.
6. Шариковое подшипниковое устройство вала роторного узла. Монтируется со стороны контактных колец.
7. Вал роторного механизма.
8. Изоляционная втулка.
9. Болт, предназначенный для фиксации щеточного узла.
10. Положительный болт, устанавливающийся на клемме. Этот вывод на самом устройстве маркируется как контакт под номером 30.
11. Изолирующая втулка контактного винта.
12. Разъем основного вывода обмотки статорного механизма.
13. Щеточный узел.
14. Щетка минусового контакта.
15. Плюсовая щетка.
16. Шпилька, использующаяся для фиксации генераторного устройства к натяжной планке.
17. Крыльчатка вала агрегата.
18. Полюсный наконечника роторного устройства, выполненный в виде клюва. Устанавливается со стороны привода.
19. Вал приводного устройства агрегата.
20. Гайка, предназначенная для фиксации вала.
21. Дистанционное кольцо подшипниковой детали.
22. Шариковое подшипниковое устройство вала роторного механизма, монтируется со стороны привода.
23. Крышка генераторного узла, располагается со стороны приводного устройства.
24. Каркас обмотки роторного узла.
25. Непосредственно обмотка ротора.
26. Изоляционный элемент паза роторного механизма.
27. Статорное устройство.
28. Клин обмотки статорного механизма.
29. Непосредственно обмотка статора.
30. Роторное устройство.
31. Стяжной винт агрегата.
32. Буферный штуцер.
33. Втулка.
34. Минусовой диодный элемент.
35. Изоляционная пластина устройства.
36. Электроцепь фазного вывода обмотки статорного механизма.
37. Плюсовой диодный элемент.
38. Держательное устройство для фиксации плюсовых диодов.
39. Изоляционный штуцер.
40. Фиксирующее устройство для минусовых диодных элементов.

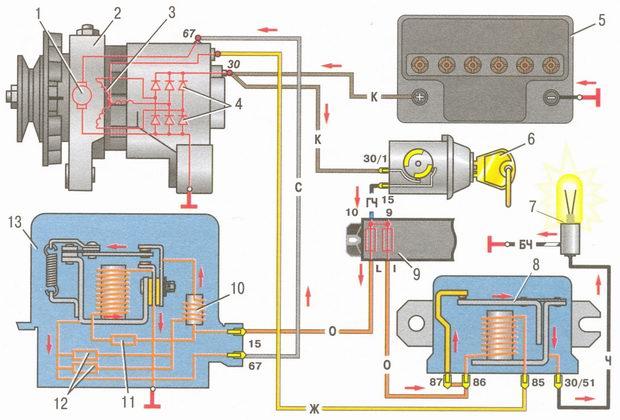

Схема генераторного узла на ВАЗ 2106

Непосредственно схема подсоединения устройства к бортовой сети авто выглядит так:

1. Обмотка .
2. Генераторный узел.
3. Обмотка статорного механизма.
4. Выпрямительный блок агрегата.
5. АКБ автомобиля.
6. Замок зажигания, располагается в салоне автомобиля.
7. Контрольный световой индикатор, определяющий необходимость заряда АКБ. Располагается в салоне автомобиля, на контрольном щитке.
8. Реле светового индикатора предупреждения о разряде АКБ, используется для защиты электроцепи.
9. Монтажный блок с предохранительными элементами.
10. Дроссельный узел.
11. Термокомпенсирующее резисторное устройство.
12. Дополнительные резисторные элементы.
13. Регуляторное устройство, предназначенное для «выравнивания» напряжения в бортовой сети авто.

Схема подключения генераторной установки на отечественной шестерке

Обслуживание генератора ВАЗ-2106

Чтобы не допустить появления неисправностей в работе генераторной установки, надо правильно следить за устройством. В целом данный узел не требуется специфического обслуживания. Надо периодически выполнять диагностику степени натяжки приводного ремешка агрегата. Это требуется для обеспечения стабильных оборотов при функционировании генераторной установки

Важно, чтобы во время работы узел смог вырабатывать требуемые 13-14 вольт

Если генераторное устройство не сможет отдавать нужное напряжение для заряда АКБ, батарея быстро разрядится в результате функционирования в аварийном режиме.

Если приводной ремешок будет перетянут, это также негативно отразится на функционировании составляющих элементов агрегата. Разрушится переднее подшипниковое устройство. Ресурс эксплуатации приводного ремня снизится из-за высокой нагрузки, возлагаемой на него. Рекомендуется периодически проверять состояние щеток, эти элементы не должны работать при серьезном износе. Во время функционирования детали должны свободно перемещаться в держательном устройстве, перекосы не допускаются.

Самые распространенные неисправности

Причиной неисправности могут выступать различные факторы:

1. Заклинивание подшипников. При движении автомобиля, детали в генераторе постоянно приводятся в движение, поэтому спустя некоторое время возникает нехватка смазки. При отсутствии смазки элементы начинают заклинивать, что приводит к поломке генератора. Из-за высокой прочности подшипника перед заклиниванием может порваться ремень, отвечающий за их вращение.
2. Прогорание обмотки. Из-за нарушения целостности обмотки прекращается выработка электричества в генераторе. Сгорание обмотки чаще всего происходит из-за того, что зимой внутрь прибора попадает соль и химикаты с дорог.
3. Изношенность либо заедание щеток. Графитовые стержни, находящиеся в щетках, могут изнашиваться. Нужно своевременно менять узел.
4. Выход из строя регулирующего реле. Если деталь неисправна, происходит постоянный перезаряд аккумулятора из-за чего ресурс батареи сокращается.

При ремонте генератора сначала выявляется неисправная часть. После диагностики определяется целесообразность ремонта.

Перебираем генератор ВАЗ 2107 37.3701 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком.

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе
