Лампа ближнего света ваз 2106: с каким цоколем подходит, как поменять

Стекла

При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.

Акриловые фары изготавливаются путем термоусадки, используя в качестве матрицы старое стекло. Минимальная толщина новой фары из оргстекла — 4 мм. Преимущества акрилового блока — низкая стоимость, возможность изготовить в мастерской. К недостаткам относится быстрый износ детали. Акрил быстро покрывается микротрещинами после удара гравием, вылетевшим из под колес впереди идущего транспорта, теряет прозрачность после перегрева. Рекомендуется дополнительно защищать фары бронированной пленкой.

Поликарбонатные фары в два раза легче, чем стекло, отличаются повышенной стойкостью к механическим повреждениям. В сравнении с акриловыми, поликарбонатные стекла не мутнеют со временем и не теряют светопропускной способности, устойчивы к перепадам температуры.

Электросхема ваз 2106 с описанием цветная

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Как сделать ближний свет на ваз 2106

Привет. Искал инфу на эту тему, но ничего не нашел. Поэтому решил создать.

Итак проблема: Сейчас на авто стоит недорогой китайский ксенон. Недавно одна лампочка сдохла (правда она до этого год честно проработала как и весь комплект, купленный всего за 2800). Пока воткнул родную Н4. Проблема в том, что лампочки продаются только парами, а самая дешевая пара стоит 1К рублей. Все бы ничего, но говорят с нового года будут дрючить за ксенон как в Казани. Поэтому думаю ставить вместо двух фар дальнего еще две фар ближнего. В связи с этим есть вопросы:

1. Крепление. Они у грошков ближнего и дальнего отличаются? Или придется пользоваться дрелью, что бы повесить горшки с ближним? 2. А если в горшки дальнего впихнуть оптические элементы ближнего и лампочки Н4? Возможно такая операция, что бы не менять горшки? 3. Какие еще могут возникнуть сложности? С проводкой думаю разберусь.

Лада 2106 Nautilus[пожиратель ГСM] › Бортжурнал › 4 Ближних и Габариты

С незапамятных времен, когда мы всей компанией ради развлекухи любили выбраться из пещеры и завалить пару-тройку динозавров, меня бесили стандартные габариты ВАЗ 2106, выглядят как фингал под глазом. Поэтому этот узел нужно было как-то доработать. Моск создавал видимость что как-будто он думает. А думал он следующее: -Придумать Дневные ходовые огни -Сделать Ангельские глазки -Впиндюрить габариты прямо в фары головного света

Первая идея была обречена остаться лишь в памяти моего пытливого умишка. Второй идее яро передавали привет из перспективного колхоза «Рассвет» (тот что 40 лет без урожая) Третий вариант имел место попробовать осуществиться…

Затем ищем соединительные колодки для габаритов и поворотников (они находятся в районе АКБ справа и бачка омывателя слева) и имеют синие и желтые провода, их розыск для меня оказался достаточно легким, даже не пришлось вызывать кинологов. Размыкаем колодку и со стороны фар вытаскиваем клему с желтым проводом (его можно воткнуть вместе с голубым, тогда у нас будет моргать целиком весь подфарник), вместо него вставляем туда провода от наших будующих габаритов. Ну и соединяем колодку. На словах конечно это все легко, а на деле О 9| леблю гусей… Ну главное было бы желание. А теперь предлагаю посмотреть то что вышло:

ПыСы: Хочу отметить то что контакт на патроне габарита нужно загнуть, чтобы он не упирался в корпус фары и не коротил. А клему, которую будете одевать на него хорошенько посадить в термоусадку. И удача обернется к вам лицом. ————————————————————————

Коль пошла такая пьянка мы позвали много народу, затарились увеселительными напитками… Ой, по-моему это было в другой раз. В тот день мне пришлось докупить 2 фары ближнего света, 4х контактное реле, кнопку включения наружнего освещений ВАЗ 2107 (имеет 3 позиции), 2 колодки для подключения ламп Н4. Итак снимаем фары дальнего (можете даже над ними жестко надругаться, ведь они нам больше не нужны), протягиваем провода (сечением не менее 2,5квадрата) к правому брызговику где располагаются реле дальнего и ближнего света. Там размещаем 4х контактное реле 30 контакт = ПЛЮС 85 = МАССА 86 = УПРАВЛЯЮЩИЙ от клавиши 87 = ФАРЫ Затем протягиваем в салон управляющий провод от 86 контакта реле к кнопке включеня фар.

Вынимаем саму кнопку, она нам больше не нужна (надругаться думаю не стоит, мало ли кому из знакомых пригодится). Из колодки идущей к ней вынимаем провода (черный, серый, зеленый). Зеленый с серым скручиваем (в старой кнопке они все равно включались вместе), также к ним прикручиваем провод длинной 3-5см с клемой на конце (это будет перемычка). Также нужно сделать с черным проводом (прикрутить к нему перемычку). Затем клему с фарами и габаритами подключаем на один из верхних контактов, а перемычку от них на параллельный нижний. Черный провод втыкаем между ними, а его перемычку на параллельный контакт. И провод который мы тянули от 86 контакта реле подключаем к верхнему контакту.

Таким образом у нас при первом положении клавишы все будет выключено. Во втором положении будет все как в стоке (гореть фары или габариты в зависимости от положения подрулевого переключателя). В третьем положении наш провод даст сигнал на реле, чтобы то подало ток на внутренние фары ближнего.

ПыСы: Также рекомендую заменить реле дальнего света с 4х на 5ти контактное. Где есть свободный контакт (87А), к которому следует подключить через предохранитель наше новое реле для дополнительного ближнего света, а именно к 30 контакту. После этой доработки у нас должно получиться следующее: При включенных внутренних ближних моргнув дальним или просто переключившись на дальний внутренние фары ближнего погаснут, в них останется гореть только нить дальнего света. Так мы избежим работы сразу 2х нитей в одной лампе.

ПыПыСы: У кого будут вопросы, не стесняйтесь, спрашивайте, по мере возможности объясню что интересует.

Источник

Замена лампы ближнего света в фаре ВАЗ 2106 — текстовое описание

Ближний свет нужен для езды по городу в темное время суток. Без него это не представляется возможным.

Замену лампы ближнего света в фаре ВАЗ 2106 можно легко осуществить в гаражных условиях. Чтобы это сделать, нужно провести разборку старой и приготовить новую лампу.

Что делаем для разборки:

Нажать на облицовку фар и вывести фиксаторы из зацепления, снять облицовку фар. При необходимости воспользоваться отверткой;
Ослабить три винта креплении ободка фар;
Провернуть ободок по часовой стрелке, и когда головки винтов совпадут с отверстиями, снять его;
Вынуть фару;

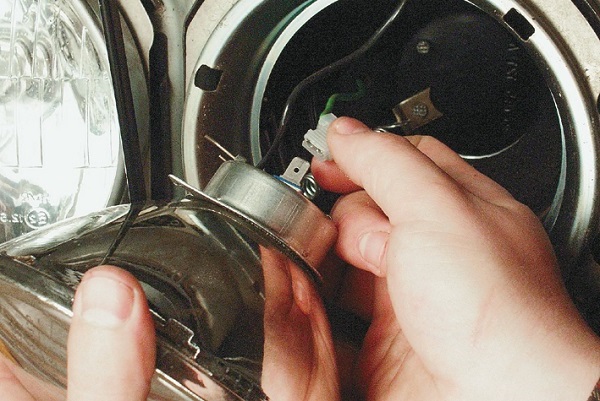

Отсоединить разъем и снять фару;
Отстегнуть две пружины крепления лампы и снять лампу;
Откинуть пружинных держатель фары, при этом сжав его;
Вынуть лампу из фары.

Для установки новой лампы в Ваз, делаем следующее:

Вставить лампочку в гнездо фары и зафиксировать её, провернуть до упора вправо;
Установить пружину крепления и разъем для проводов;
Проверить, правильно ли работает лампочка;
Закрепить кожух на задней части фары.

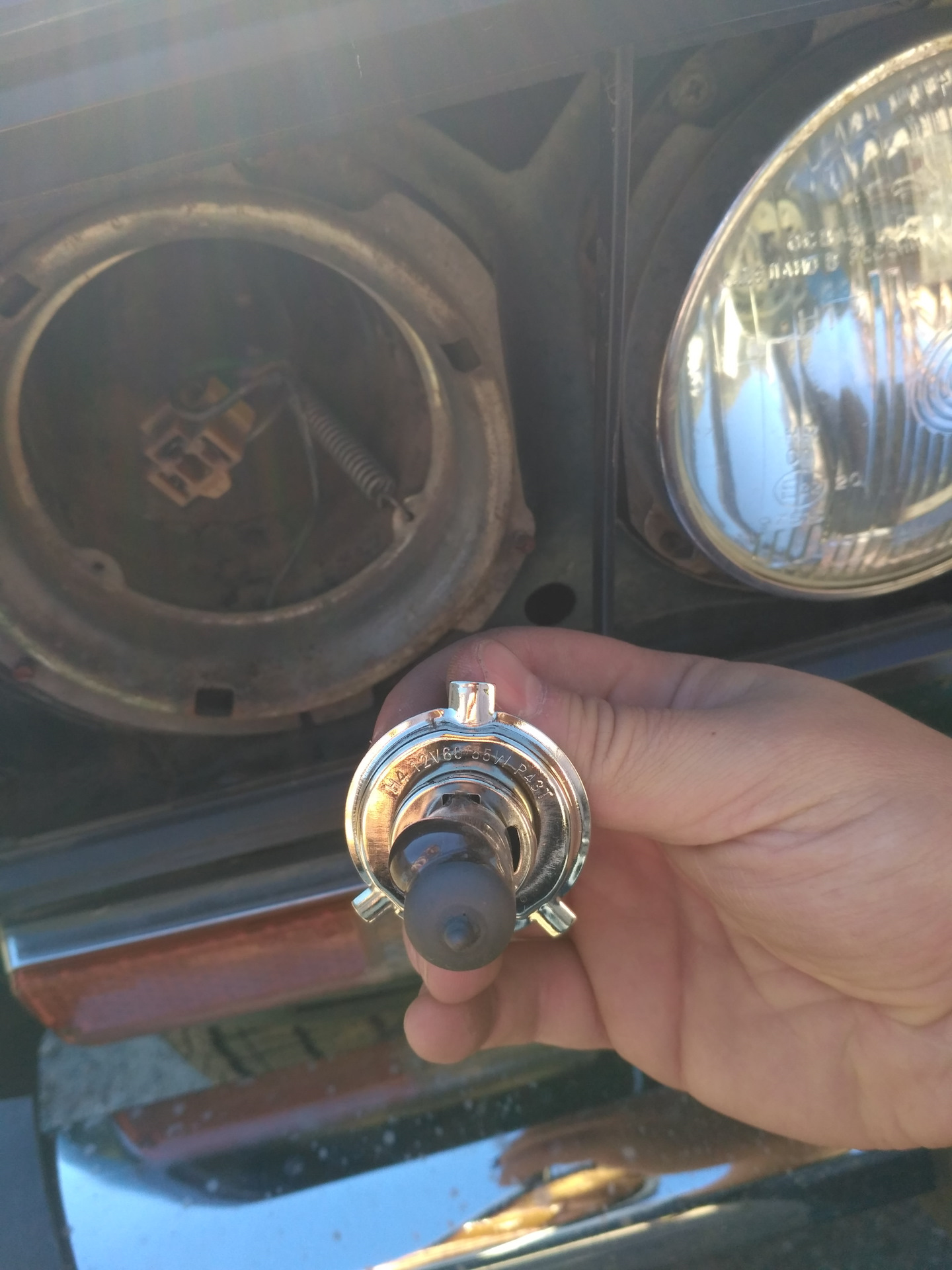

Новую лампу нужно держать за корпус во избежание замасливания колбы и её обгорания из-за этого. Если появятся жирные следы, то их необходимо удалить при помощи спирта.
Установить фару с облицовкой в обратном порядке.

Делать замену нужно сразу же, как только возникли неполадки с ближним. Операция несложная, поэтому её сможет сделать любой автолюбитель без особых навыков. Также можете посмотреть видео.

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Замена фары ваз 2107 ваз 2105 лада.

Сегодня я расскажу вам как самим поменять фары на авто — ВАЗ 2107.Тут нужен всего лишь один инструмент — фигурная отвертка и торцовый ключ 10. В верхней части фары (по центру) находится первый саморез — открутите его.

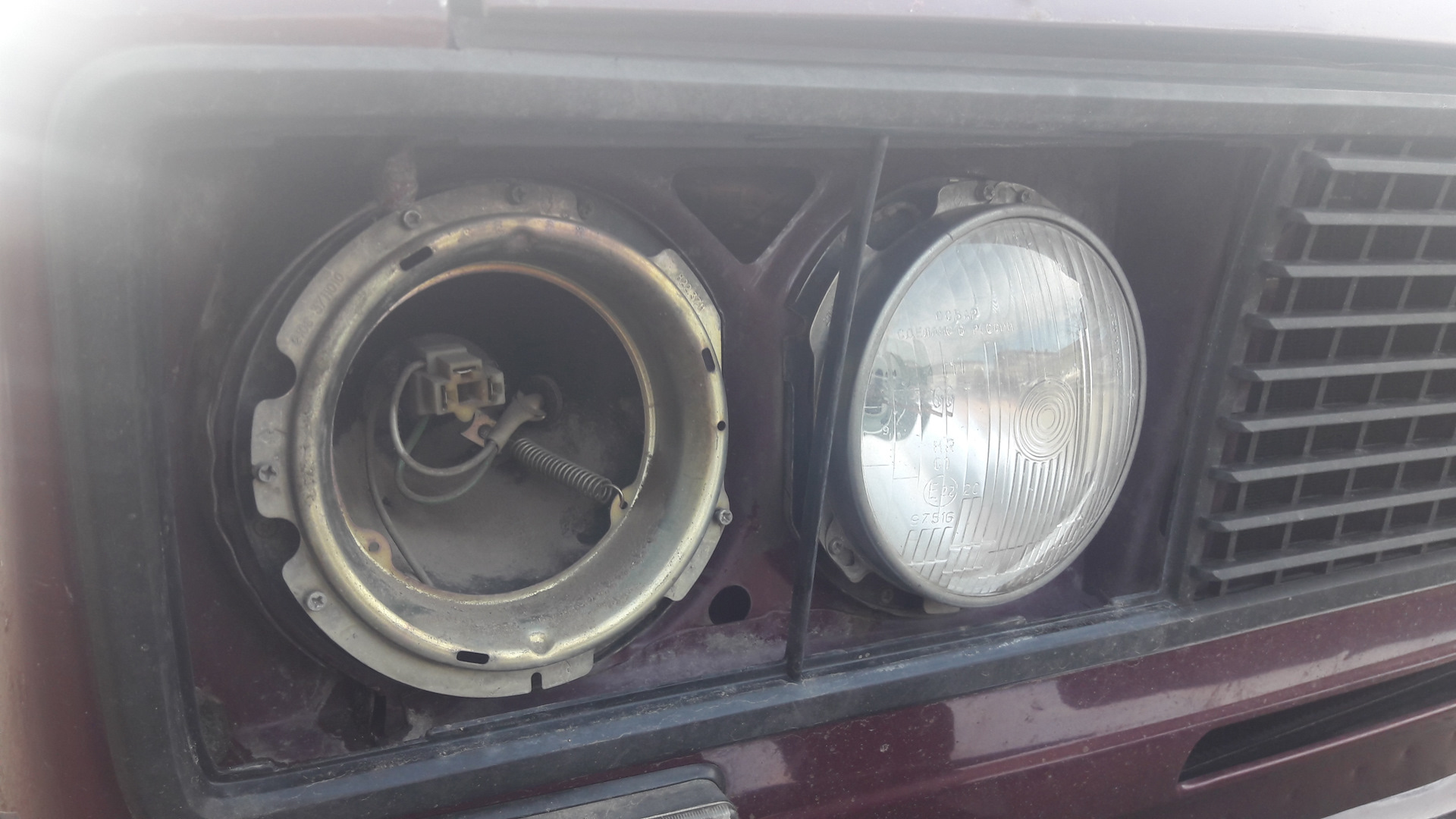

После чего, приступаем к следующим двум саморезам, которые находятся в нижней части фары.

И вот что мы видим внутри; справа — штекер повторителя которая находиться в углу,а слева штекер света и подсветки,ну и между ними с верху, регулятор фар авто из салона авто. Их аккуратно вынимаем, вроде тут бы и можно заканчивать только не забудьте что вытаскивать, фару наружу.

Кстати, черная крышка с указателем стрелки (на фото слева) открывает доступ к лампочкам дальнего и ближнего света, а так же к лампочке габарита. В соответствии со стрелкой, прокрутите крышку по или против часовой стрелки и снимите ее. Под ней находится резиновое кольцо (уплотнитель), не забудьте установить его на место, когда будите прикручивать крышку на место. Так же на последней фотографии вы видите корректор света. Он тоже вставляется в фару и прокручивается в пол оборота. Когда он зафиксируется в пазе, вы услышите легкий щелчок. Ну и в верхней части фото мы видим ручной корректор светоотражателя фары. Вкручивая его, вы поднимите свет выше и откручивая его — ниже. До следующей статьи…

Современный автомобиль способен перемещаться в ночное время и в условиях, когда видимость ограничена по каким-либо причинам. Повредить стекло на достаточно крупной фаре автомобиля ВАЗ 2107 может камешек, вылетевший из-под колес идущего попутно или навстречу транспорта. Обычно в такой ситуации внутренние детали узла остаются целыми, и решить проблему может замена поврежденного элемента.

Выполнить данную операцию сравнительно просто, необходимо снять поврежденные фары с автомобиля, удалить остатки разбитого стекла и вклеить на его место новое. Такая работа по силам практически каждому водителю, который умеет держать в руках отвертку. Замена производится при помощи инструмента и материалов, указанных в списке:

отвертка с крестообразным шлицем;
шприц-дозатор для нанесения клея;
одноразовых пластиковых фиксаторов для крепления кабеля;
однокомпонентный клей-герметик универсальный.

В случае отсутствия последнего можно воспользоваться обычным скотчем, подложив под него бумагу или полиэтиленовую пленку.

Схема и устройство оптики ВАЗ 2106

Освещение автомобиля включает передние и задние фары. Передних — четыре: две наружные и две внутренние. Наружные используются для ближнего света и дальнего света на ВАЗ. Внутренние включаются только вместе с дальним светом. Задние фары представляют собой разноцветные фонари, которые служат индикатором включения заднего хода, габаритов, тормозов и т.д. В систему освещения также входят дневные ходовые огни (ДХО),

Схема освещения шестерки

Схема оптики шестой модели включает:

фары;
два реле регистра ближнего и дальнего света;
спидометр с индикатором включения дальнего света;
переключатель, который включает либо дальний, либо ближний свет;
генератор;
блок предохранителей;
аккумуляторную батарею;
выключатель наружного освещения;
ключ включения зажигания.

На некоторых модификациях 2106 установлен задний противотуманный фонарь. Выключатель наружного освещения находится на панели приборов. Поворотники ВАЗ 2107 включаются с помощью переключателя на рулевой колонке. Мигание поворотов ВАЗ обеспечивается реле-прерывателем. На приборной панели мигание поворотников ВАЗ отражается миганием соответствующей лампочки.

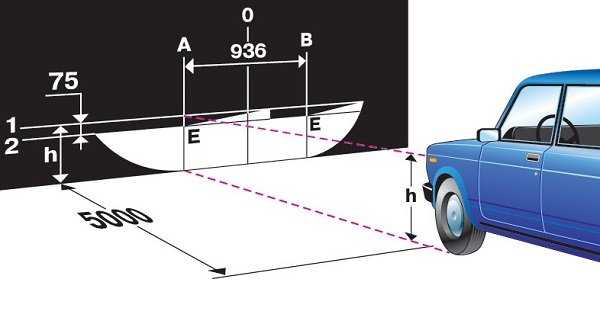

Регулировка фар ВАЗ 2106 выполняется на горизонтальной поверхности в 5 метрах от экрана или стены.

Разметка для регулировки света

Перед регулировкой следует проверить давление в шинах и раскачать авто, чтобы установились пружины подвесок. На переднее сиденье желательно положить груз весом около 75 кг или попросить сеть помощника. Это необходимо для учета веса водителя. На экране делается соответствующая разметка, по которой регулируется оптика. Регулировочные винты находятся с задней стороны оптики под капотом (автор видео — Ремонт Двигателя! И интересное!).

Электрическая схема

Электросхема подключения фар ВАЗ 2106 включает:

Собственно фары.
Предохранители.
Индикатор работы дальнего света фар на спидометре.
Реле ближнего света.
Переключатель режимов.
Реле дальнего света.
Генератор.
Выключатель наружного освещения.
Аккумулятор.
Ключ зажигания.

Электросхема подключения фар ВАЗ 2106 отличается простотой исполнения и надёжностью в эксплуатации

Подрулевой переключатель

Включать ближний и дальний свет фар водитель может подрулевым переключателем. При этом необходимо, чтобы была нажата кнопка выключателя наружного освещения. Однако, даже если эта кнопка не нажата, водитель может выполнять кратковременные включения дальнего света (например, чтобы подать световой сигнал), притягивая к себе рычаг подрулевого переключателя: такое возможно благодаря тому, что контакт световой сигнализации подрулевого переключателя запитан напрямую от замка зажигания.

Сам подрулевой выключатель (который ещё называют тубусом) на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала. Если требуется ремонт или замена тубуса, то, как правило, приходится разбирать рулевую колонку, а наиболее типичными неисправностями подрулевого переключателя являются выход из строя его контактов (в результате чего не работает, например, дальний или ближний свет) или механическое повреждение самого тубуса.

Подрулевой выключатель на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала

Реле фар

В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

напряжение срабатывания — 8 В (при 20–30 °C);
зазор между контактами — 2 мм;
сопротивление обмотки — 85 Ом (при 20 °C).

В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.

Автоматическое включение фар

Актуальность включения фар в автоматическом режиме связана с тем, что многие водители забывают включать ближний свет в дневное время (что предписано ПДД) и в результате получают штрафы. В России такое требование появилось впервые в 2005 году и сначала распространялось только на движение вне населённых пунктов. С 2010 года включать ближний свет или габариты обязаны при движении все водители: эта мера призвана повысить безопасность дорожного движения.

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически. Выполнить такую модернизацию можно разными способами и чаще всего смысл реконструкции сводится к тому, чтобы ближний свет включался после запуска двигателя. Добиться этого можно, например, включением реле ближнего света в схему генератора: при этом потребуется два дополнительных реле, благодаря которым можно будет управлять фарами при включённом двигателе.

Существуют и другие варианты автоматического включения фар, например, через датчик давления масла, и любой автолюбитель может выбрать наиболее приемлемый для себя способ.

Устройство электрической сети автомобиля ВАЗ 2106

Благодаря такому конструктивному решению проводка ВАЗ 2106 выполнена следующим образом:

Основные электрические цепи автомобиля активируются только через замок зажигания;
Электрические механизмы, отвечающие за безопасность, соединены напрямую с аккумуляторной батареей через блок предохранителей;
Корпуса всех основных узлов автомобиля являются токопроводящими.

Замок зажигания

При обслуживании автомобиля своими руками нередко приходится выяснять причину отказа той или иной электрической системы. Лучше всего поиски отказов начинать с замка зажигания, поскольку данное устройство выполняет несколько функций в автомобиле:

Является управляющим механизмом системы зажигания;
Выполняет роль охранной и противоугонной системы;
Позволяет транспортировать на буксире автомобиль с включенной аварийной сигнализацией.

Схема проводки на ваз 2106 – электрическая системы пуска

На схеме обозначено:

Аккумуляторная батарея с подключением минусовой клеммы на массу (кузов авто);
Электрический стартер с выводом «50» от замка зажигания через пусковое реле;
Генератор;
Блок предохранителей;
Замок зажигания;
Пусковое реле.

Как работает электропроводка ваз 2106, подключенная к замку зажигания

У замка зажигания 4 положения, при активации которых происходит пере коммутация:

В положении «0» питание от АКБ подается только на клеммы 30 и 30/1. Все остальные системы отключены;
В положении «I» запитывается клемма 30-INT и 30/1-15. В этом режиме могут работать только габаритные огни, стеклоочиститель ветрового стекла, вентилятор печки отопителя;
В положении «II» к уже подключенным добавляется клемма 30-50. Активируется система зажигания, стартер, приборы на панели, габаритные огни и повороты;
В положении «III» активными остаются только габаритные огни, звуковой сигнал и стеклоочистители. Питание подается на клеммы 30-INT и 30/1.

Как не допустить неисправностей в работе проводки?

Что надо учитывать, чтобы не столкнуться с неполадками в работе электроцепей:

Процедуру замены проводов необходимо производить при отключенных электроприборах и аккумуляторе.
Отключать и включать контакты АКБ допускается исключительно при выключенном зажигании.
При осуществлении проверки проводки нельзя допустить замыкания, это может привести к поломке электроприборов.
Не используйте металлические инструменты для извлечения предохранительных устройств.
На заведенном двигателе не отключайте аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и прочих составляющих элементов цепи.
Если выполняется проверка работоспособности диодного моста генераторной установки, не допускается применение мегаомметра, питающегося от сети с напряжением более чем 12 вольт.
При сварке кузова аккумуляторная батарея и генератор должны быть отключены. Также необходимо отсоединить от питания ЭБУ, если он имеется.
Не допускается выполнение работ по ремонту или замене проводки при отключенном двигателе.
Периодически выполняйте подзарядку аккумулятора, а также очистку его клемм.

Советы по выбору лампочек для фар

При выборе лампы для замены в фарах ближнего света необходимо учитывать следующие критерии:

Вид. Новая лампочка обязательно должна быть такой же, как и ранее установленная, либо соответствовать параметрам управления. Например, для ксенона и светодиодов требуется регулятор светового потока. В противном случае, оснащение фар такими светильниками будет противоречить правилам и препятствовать прохождению техосмотра.

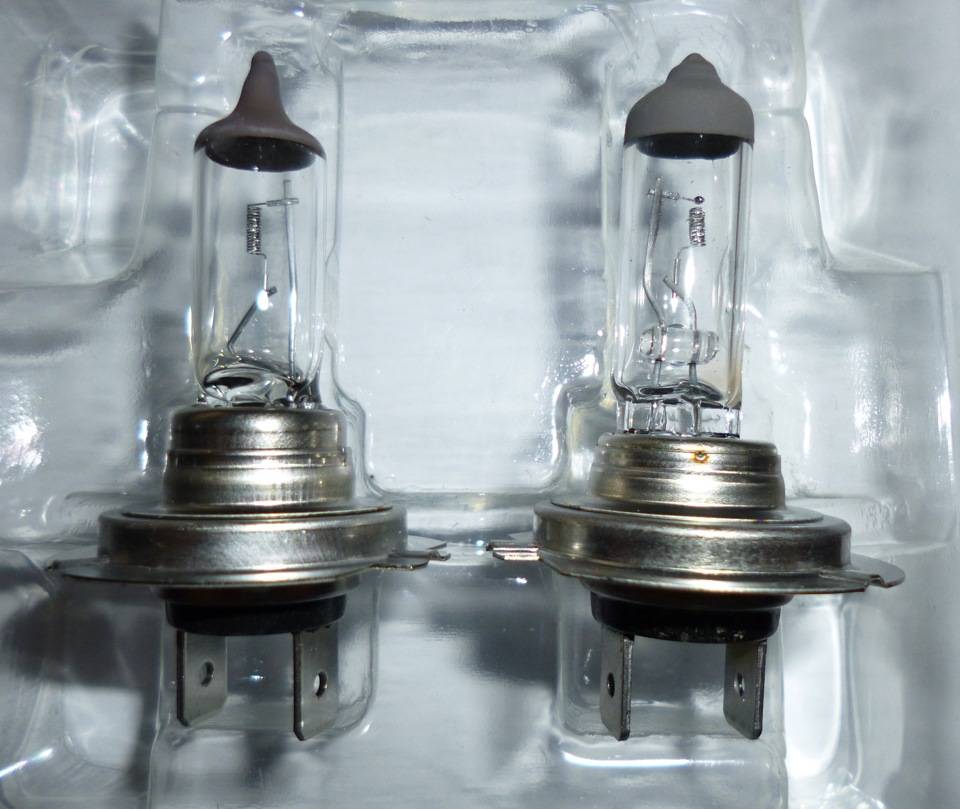

Конструкция. Лампы делятся на однонитевые – только ближнего света H7, и двухнитевые – H4 – ближнего и дальнего. Выбор зависит от самой фары. Они могут иметь одно посадочное гнездо (под один светильник) либо два отсека – под два прибора освещения.
Мощность. По этому показателю лампы при замене должны соответствовать заводскому стандарту, иначе, в стремлении повысить освещаемость трассы можно ослепить встречного участника движения и спровоцировать аварию.

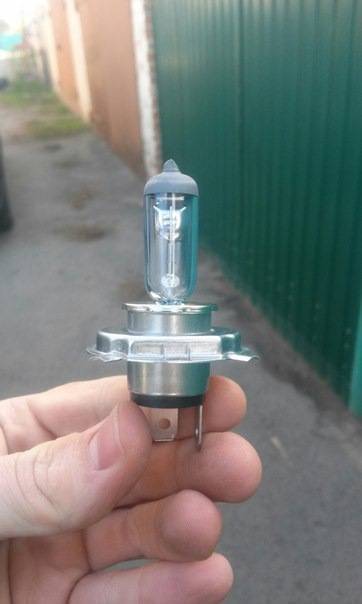

Цоколь. При замене лампы лучше всего взять с собой в автомагазин старую и соотнести по ней размеры посадочного места новой модели.
Количество экземпляров. При хорошем качестве, гарантии и надежности производителя лучше купить несколько экземпляров с запасом, чем в экстренной ситуации остаться без ближнего света.
Бренд. Наиболее известными производителями с хорошим качеством продукции на сегодня являются Bosch, Philips, Osram, Koito и другие.

Это интересно: Как (обнулить) сбросить показания межсервисного интервала на Nissan Tiida?

Помимо всех вышеприведенных факторов при покупке лампы для замены в фарах ближнего света нужно учесть условиях, в которых они будут эксплуатироваться. Степень влагозащищенности – очень важный параметр при их выборе.

Какие лампы подходят

Фары ближнего света – наиболее часто эксплуатируемый элемент оптики любой модели легкового авто. Многие их используют не только с наступлением сумерек, но и в качестве дневных ходовых огней. Именно поэтому они быстро выходят из строя. На модели ВАЗ серии 2106 штатно устанавливается лампа с цоколем H4 на 12 вольт, мощностью потребления 55 Вт. Характерными особенностями такого светильника является наличие двух нитей – что обусловливает его работу в двух режимах – дальнем и ближнем.

Существуют несколько разновидностей ламп для автофар ближнего света:

Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.

Виды ламп ближнего света

дешевые лампы с вольфрамовой нитью. Они быстро перегорают и слабо светят;
галогенные лампы дороже стоят, но у них хорошая светоотдача и долгий ресурс;
ксеноновые лампы стоят еще дороже, но светят еще ярче. Они запрещены, так как ослепляют водителей встречных машин;
светодиодные стоят еще дороже, но у них долгий ресурс и низкое энергопотребление.

Штатную лампу в фарах можно заменить на любую из вышеперечисленных, главное подобрать, чтобы подходил цоколь. Во время замены рекомендуется менять на обоих фарах, чтобы не было разности освещения.

Не важно какого вида лампу вы выберете, но мощность лампочки должна быть не более 55 Ватт. Если больше, то ближний свет будет ослеплять водителей встречных авто. Маркировка на упаковке лампочек будет такой — 12V/55W

Маркировка на упаковке лампочек будет такой — 12V/55W.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

передние фонари
боковые указатели поворота
аккумуляторная батарея
реле лампы сигнализатора заряда аккумуляторной батареи
реле включения ближнего света фар
реле включения дальнего света фар
стартер
генератор
наружные фары
внутренние фары
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковой сигнал
катушка зажигания
распределитель зажигания
свечи зажигания
электромагнитный клапан карбюратора
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
выключатель света заднего хода
датчик указателя давления масла
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
коммутатор *
электродвигатель омывателя ветрового стекла
реле включения электродвигателя вентилятора **
регулятор напряжения
реле-прерыватель очистителя ветрового стекла
дополнительный блок предохранителей
основной блок предохранителей
реле-прерыватель аварийной сигнализации и указателей поворота
реле включения обогрева заднего стекла ***
выключатель стоп-сигнала
штепсельная розетка для переносной лампы ****
добавочный резистор электродвигателя отопителя
электродвигатель отопителя
переключатель электродвигателя отопителя
часы
лампа освещения вещевого ящика
прикуриватель
выключатель аварийной сигнализации
регулятор освещения приборов
лампа сигнализатора уровня тормозной жидкости
трехрычажный переключатель
выключатель зажигания
выключатель обогрева заднего стекла ***
выключатель заднего противотуманного фонаря
выключатель наружного освещения
выключатели плафонов, расположенные в стойках передних дверей
моторедукторы электростеклоподъемников передних дверей ***
выключатели плафонов, расположенные в стойках задних дверей
выключатель контрольной лампы стояночного тормоза
плафоны освещения салона
указатель уровня топлива с сигнализатором резерва
указатель температуры охлаждающей жидкости
указатель давления масла с сигнализатором недостаточного давления
тахометр
лампа сигнализатора стояночного тормоза
лампа сигнализатора заряда аккумуляторной батареи
лампа сигнализатора воздушной заслонки карбюратора
контрольная лампа габаритного света
лампа сигнализатора указателей поворота
лампа сигнализатора дальнего света фар
спидометр
выключатель сигнализатора воздушной заслонки карбюратора
переключатель электростеклоподъемника левой передней двери ***
реле включения электростеклоподъемников передних дверей ***
переключатель электростеклоподъемника правой передней двери ***
задние фонари
фонари освещения номерного знака
датчик указателя уровня и резерва топлива
колодки, подключаемые к элементу обогрева заднего стекла ***
лампа освещения багажника
задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите “сохранить как изображение”.

Порядок условной нумерации штекеров в колодках:

а – коммутатора
б – датчика-распределителя зажигания
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
г – реле прерывателя аварийной сигнализации и указателей поворота
д – трехрычажного переключателя

* – Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** – С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** – Устанавливается на части автомобилей.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Схема генераторного узла «шестерки»

Обозначение компонентов проводки генераторного узла:

1 — АКБ;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

Электросхема стартерного узла на ВАЗ 2106

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

Контактная система зажигания 2106

Обозначение компонентов:

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Схема бесконтактной СЗ на «шестерке»

Обозначение составляющих:

1 — АКБ;
2 — генератор;
3 — замок зажигания;
4 — катушка;
5 — коммутатор;
6 — датчик-распределитель;
7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение компонентов:

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации

Схема указателей поворотных огней и световой сигналки

Обозначение компонентов:

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов

Схема активации и отключения звуковых импульсов

Описание основных элементов этой составляющей электросхемы:

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения электродвигателя отопителя

Схема активации электрического моторчика отопительной системы

Обозначение элементов системы активации электромотора отопительного узла:

1 — электрический моторчик отопительной системы;
2 — дополнительный резисторный элемент;
3 — переключательное устройство электрического мотора печки в салоне машины;
4 — предохранительный модуль;
5 — замок;
6 — генераторный узел;
7 — АКБ.

Левая верхняя часть схемы электропроводки ВАЗ-2106

Данная схема позволяет рассмотреть элементы передней части машины. Здесь указаны:

Боковой левый и правый указатель поворота (1);
Несколько подфарников (2);
Наружные (3) и внутренние (4) образцы фар;
Подключенный звуковой сигнал (5).

Далее располагаются внутренние элементы электропроводки машины, которые скрыты под капотом и кузовом. Сюда относятся:

Клеммы электродвигателя обоих вентиляторов, входящих в систему охлаждения движка ВАЗ-2106 (6);
Комплект датчиков, отвечающих за своевременное включение электродвигателя (7);
2 типа реле – один используется при включении звукового сигнала(8), а другой при регулировании работы электродвигателя системы охлаждения (9);
Небольшой регулятор напряжений в машине (10);
Катушки системы зажигания автомобиля (11);
2-ой электродвигатель, который отвечает за работу омывателя лобового стекла (12);
Один из главных датчиков ВАЗ-2106 – он определяет уровень тормозной жидкости в машине и своевременно подает владельцу команду о несоответствии положенным нормам (13);
Также в центре схемы отмечены распределитель системы зажигания (14) и двигатель для работы стеклоочистителя (15).

Завершает эту часть схемы следующее электрооборудование:

Комплект свечей зажигания машины (16);
Датчики, следящие за лампой давления смеси масла (17) и редуктор с указателем этого давления на панели (18);
Также показано подключение датчика указателя текущей температуры в охлаждающей жидкости двигателя (19) и подкапотной лампы ВАЗ-2106 (10).
