Ремонт уаз 3163 (патриот) : снятие и установка обивки передней двери

Что представляет дверная обшивка УАЗ Патриот и ее назначения

Облицовка двери или дверная карта представляет собой пластиковую панель с навесными элементами, которая вкручивается болтами на двери авто с внутренней стороны. Ее назначение:

Облицовка защищает внутреннюю дверную полость, в которой расположена электропроводка, запорные механизмы, элементы стеклоподъемника.
Интерьер салона приобретает законченный вид.
Обеспечивает часть шумоизоляции. Обшивка не является составной частью заводской шумоизоляции, но улучшает общий показатель снижения шума на 10–15%.
На дверную карту устанавливаются динамики, выводится блок стеклодоводчика, если авто модернизировано под центральный замок, является основой для установки ручек и подлокотников.

Как устранить провисание водительской двери без замены петель.

Первым делом нужно подтянуть болты крепления. В случае безрезультативности проделанного, можно попробовать применить следующие способы:

Боремся с провисанием своими руками. Поднимаем руками заднюю часть (где находится замок) водительской двери вверх, при этом она должна быть приоткрытой, чтобы можно было без труда взяться за неё руками. Начать надо с самого минимального усилия и посмотреть на результат. Если никаких изменений нет, то по обстановке увеличиваем прикладываемое усилие. При полном отсутствии эффекта стоит попробовать вначале слегка поднять, после чего резко дёрнуть вверх. Для данного метода можно применить домкрат. В таком случае действия аналогичны. Дверь также должна быть немного открыта, усилие необходимо постепенно увеличивать. Чтобы не нанести повреждений, домкрат используется через брусок, подставленный под её край. Такие манипуляции в основном разрешают проблему, но на непродолжительное время, потому как после выгибания дверь вернётся в исходное положение, то есть в провисшее состояние. Следующий способ является наиболее надёжным.
Убираем провисание водительской двери при помощи шайб. Итак, перед началом действий потребуется приобрести несколько шайб (20 мм – наружный диаметр, 10 мм – диаметр отверстия), при чём они должны иметь различную толщину. При выборе нужно учесть, что чем будет больше толщина шайбы, тем с большим провисанием она способна справится. Если провисание небольшое, то подойдёт толщина равная одному миллиметру, ну а если приличное – полтора миллиметра. Чтобы применить шайбу по назначению, необходимо проделать следующее: подкладываем брусок, потом при помощи большого рычага (либо ударной отвёртки) откручиваем нижний болт (используемый в креплении), затем вставляем шайбу под петлю, оттягивая при этом дверь на себя, а после устанавливаем и закручиваем обратно болт. Этот метод довольно прост, но порой не получается его использовать, потому что болт не поддаётся иногда даже ударной отвёртке. В таком случае стоит обратиться к следующему способу.
Для устранения проблемы используется болт. Необходим болт, имеющий размер пальца. Порядок действий будет таков:сначала мы кладем болт на нижнюю петлю с внутренней стороны головкой вверх (он должен висеть на самом краю петли), а затем зажимаем болт внутри, аккуратно прикрывая дверь (чтобы избежать падения болта), после полностью её закрываем и оцениваем результат.

В случае необходимости все действия надо повторить.

Шумоизоляция пола УАЗ Патриот

Обработка пола должна проводиться с соблюдением технологии оклейки, а именно – хорошим нагревом и сильной прикаткой материала. Это делается для того, чтобы обеспечить максимальное прилегание к поверхности и избежать появление ржавчины в случае попадания влаги.

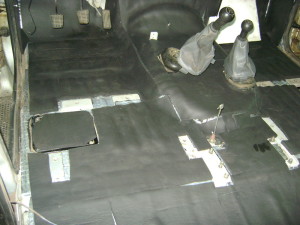

В качестве первого вибродемпфирующего слоя наносим Шумофф Микс на всю площадь поверхности, включая область моторного щита, с заходом под торпедо.

Вторым слоем укладываем шумопоглотитель Шумофф Комфорт 10 в области передних колесных арок и моторной перегородки. Этот материал используется потому, что является более толстым и способен лучше заглушить главные источники шума.

Остальную часть пола обрабатываем Шумофф П8.

Этапы работы

Перед началом шумоизоляции следует определиться, будем ли мы делать полную или частичную обработку автомобиля. По признанию владельца УАЗа, машина «очень громкая», поэтому частичная отделка «шумкой» нам не подойдет, мы выполним полный фронт работ, который включает:

Демонтаж передней и задней частей автомобиля.
Протяжка, смазка и регулировка дверных механизмов УАЗ Патриот.
Очищение и обезжиривание обрабатываемых поверхностей.
Вибродемпфирование специальными материалами всех частей УАЗа (пол, потолок, багажник, капот, двери, передние и задние арки колес).
Нанесение шумопоглотительных материалов на слой виброизоляции.
Обратная сборка.

Снятие и установка наружной ручки передней двери

Снимите обивку двери

Отсоедините тягу от привода наружной ручки

Отверните две гайки крепления наружной ручки к внешней панели двери

Снимите наружную ручку

Установка в обратной последовательности

Как снять внутреннюю ручку передней двери

Снимите обивку передней двери

Выверните два винта крепления внутренней ручки открывания передней двери

Снимите ручку, выведя ее из зацепления с тягой

Выверните три винта крепления кронштейна внутренней ручки

Устанавливаем в обратной последовательности

Снятие замка передней двери

Снимите обивку передней двери.

Снимите внутреннюю ручку открывания двери и выведите ее из зацепления с тягой.

Отсоедините тягу привода выключения замка.

Отсоедините тягу наружной ручки

Отсоедините тягу электропривода блокировки замка.

Выверните два винта

Снимите наружный замок

Извлеките внутренний замок.

Разъедините колодку жгута проводов электропривода блокировки двери.

Выверните два винта

Извлеките электропривод блокировки двери.

Для снятия защелки замка передней двери выверните два винта ее крепления к стойке кузова и снимите защелку.

Установите замок передней двери и все остальные детали в порядке, обратном снятию.

При необходимости отрегулируйте четкость запирания замка передней двери перемещением защелки, предварительно ослабив винты ее крепления

Замена личинки замка передней двери

Снимите обивку передней двери.

Отсоедините тягу привода выключения замка.

Поддев отверткой, извлеките скобу крепления выключателя замка к внешней панели двери

Извлеките выключатель замка.

Вставьте ключ в цилиндр выключения замка.

Извлеките штифт крепления сектора

Снимите сектор с цилиндра

Разожмите и снимите возвратную пружину

Выньте цилиндр замка.

Установите новый цилиндр выключателя замка в порядке, обратном снятию.

Снятие ограничителя открывания двери

Снимите обивку передней двери.

С помощи выколотки и молотка аккуратно выбейте штифт ограничителя двери

Выверните два болта крепления стопора ограничителя

Извлеките ограничитель двери

Установите детали в порядке, обратном снятию.

Замена стекла передней двери

Снимите обивку передней двери.

Снимите уплотнитель стекла

Поднимите стеклоподъемник до совпадения отверстий на панели двери с болтами крепления стекла

Придерживая стекло, выверните два болта крепления стекла к ползуну стеклоподъемника.

Извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери, как показано на фото 4.

Установите стекло передней двери и все остальные детали в порядке, обратном снятию.

Снятие стеклоподъемника передней двери

Стеклоподъемники передних дверей оснащены электроприводом.

Снимите стекло передней двери.

Извлекать стекло из двери необязательно, достаточно отсоединить его от стеклоподъемника и зафиксировать в крайнем верхнем положении, например, с помощью отвертки, отрезков хлорвиниловой трубки подходящего диаметра или малярного скотча.

Разъедините колодку жгута проводов стеклоподъемника.

Отверните одну гайку нижнего крепления направляющей стеклоподъемника к панели двери

Отверните одну гайку верхнего крепления

Извлеките стеклоподъемник из полости двери через монтажное отверстие в ее внутренней панели

Установите стеклоподъемник и все остальные детали в порядке, обратном снятию.

Снятие передней двери

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите обивку передней двери.

Разъедините колодку жгута проводов электропривода выключателя замка

Разъедините колодку стеклоподъемника

Разъедините колодку электропривода зеркала.

Вытяните жгут проводов из монтажного отверстия в проеме двери.

Выверните два болта крепления вилки ограничителя двери

Снимите переднее крыло.

Выверните два нижних болта крепления двери к передней стойке кузова

Выверните два верхних болта, а затем снимите дверь.

Установите переднюю дверь в порядке, обратном снятию.

Смажьте оси петель моторным маслом, а ограничитель открывания двери консистентной смазкой.

Источник

Штатная шумоизоляция в автомобиле «УАЗ Патриот»

Так уж вышло, что не посчитал нужным сделать качественную шумоизоляцию в салоне, поэтому при езде раздаются самые различные звуки. Пластиковые элементы прикреплены на саморезы, на полу под ковролином шумоизоляция представлена тонким слоем виброизоляции и сплена (4 мм). Сильный стук издают направляющие замков, которые обернуты изолентой ПВХ.

Вся обшивка собрана на одноразовых пистонах. Потолочная обшивка обтянута тканью, под ней — металлическая крыша с кусками поролона, которые, судя по всему, играют роль виброизоляции. В дверях штатной шумоизоляции практически нет. Двери пустые, а потому стуки от пластиковых элементов раздаются в них особенно звонко.

При движении в салон проникают звуки трения колес о дорогу, шум двигателя, плохо зафиксированные металлические и пластиковые элементы салона постоянно вибрируют и стучат, создавая многогранный гул. Чтобы избавиться от этих посторонних звуков, нужно обработать шумо- и виброизоляционными материалами все поверхности внутри салона. При этом каждый отдельный элемент кузова будет укрыт в несколько слоев, что позволит не только добиться частичной звуконепроницаемости внутри салона, но и повысить теплоизоляционные характеристики авто, а также усилить и улучшить звук акустической системы.

Демонтаж обшивки передней двери на УАЗ Патриот

Перед тем как разобрать переднюю или заднюю дверь Уаз Патриот, потребуется приготовить необходимые инструменты:

торцевой ключ Т20–30;
отвертка с тонким широким и узким жалом;
пластиковый или деревянный клин.

Если кроме демонтажа потребуется провести тюнинг дверной карты, а также понадобится материал для новой обшивки, клей, нож, саморезы.

Перед снятием материала необходимо отсоединить минусовую клемму с аккумуляторной батареи.

Последовательность действий

Демонтаж обивки УАЗ Патриот любого модельного года выпуска проводится по одному принципу. Рассмотрим, как разобрать дверную карту по шагам:

Вывернуть винт крепления накладки внутренней ручки замка. Вытащить накладку.
Поддеть узкой отверткой две заглушки на ручке подлокотника, вывернуть два винта, расположенных под пистонами. Снять верхнюю панель подлокотника.
Снять две заглушки винтов по бокам обивки. Возле динамика и с противоположной стороны в торце вывернуть два болта.
Убрать нижний карман дверной карты, приложив усилие, отщелкнуть внутренние фиксаторы. Карман обшивки держится на панели на трех пластмассовых держателях.
Вывернуть фиксатор блокировки двери в верхней панели, снять кнопку блокиратора и ее втулку.
Поддеть отверткой внешние круглые заглушки обшивки возле передней стойки, вывернуть винт, расположенный под пластинкой.
В нижней части продвинуть под облицовку клин, медленно отсоединить обшивку от двери, отстегивая поочередно каждую клипсу.

Во время демонтажа половина клипс ломается, поэтому для замены рекомендуется использовать оригинальные пистоны УАЗ, цена набора из 100 шт. начинается от 150 руб. Сломанные крепежи выкручиваются с обшивки, на их место устанавливаются новые.

Под дверной картой расположен лист влагозащитной пленки, которая крепится на дверку на герметик или саморезы. Если необходимо разбирать дверь для ремонта замков, стеклоподъемника, установки новой шумоизоляции и пр., то необходимо подготовить сменную пленку, поскольку заводская изоляция рассчитана на единичную установку.

После демонтажа дверной карты рекомендуется проверять состояние металла двери и проводить антикоррозийную обработку внутренних карманов.

Простой тюнинг обшивки

Чтобы салон УАЗ Патриот выражал индивидуальность автомобилиста, водители тюнингуют обшивку, перетягивая заводской пластик декоративным материалом различной фактуры. Большой популярностью пользуется перетяжка салона синтетическим текстилем, кожзаменителем, алькантарой и флоком.

Искусственный бархат ― флок, выпускается в большом ассортименте цветов. Оригинальный материал имеет толщину не менее 2 мм. Преимущества использования этого материала:

Материал износоустойчив, не теряет цвет до 5 лет.
По фактуре напоминает велюр, приятный, мягкий на ощупь.
Хорошо растягивается, не трескается, не царапается.
При перетяжке лекало клеят на дверную карту автомобильным клеем или ПВА, после высыхания материал не дает усадки, ложится ровно.

Алькантара второй по популярности материал для тюнинга салона и перетяжки двери. Искусственная экокожа имеет срок эксплуатации до 7 лет, не затирается, устойчива к царапинам и довольно просто устанавливается.

Очередное «КАК?!» в новом УАЗе

Не буду тратить ресурс клавиатуры на объяснение, зачем после покупки УАЗа нужно как можно скорее его разобрать и собрать снова (хотя бы по кузову). Это и так все давно знают.Конкретно в моём случае разбор дверей имел две цели. Первая, конечно, антикор. А вот вторая куда менее очевидная

В первый же день покупки я обратил внимание, что динамик водительской двери ведёт себя как-то не так. «Подзуживает» иногда, как будто что-то слегка в том районе дребезжит

«Видимо, недокрутили» — подумал Штирлиц в первую поездку и отложил это дело на потом. И пока суть да дело (антикор днища, шумка арок, и т.д.) было как-то не до динамика. Играет и играет, с жужжанием потом разберусь.

А ещё через неделю я обратил внимание, что вроде, чем-то белым он закрыт — ибо, самого динамика под сеткой карты совершенно не видно. «Видимо, не закрепили подложку, и она упала на динамик, отсюда и зудение» — подумал Штирлиц

И в принципе, оказался прав. Но лишь отчасти.

Материалы и инструменты для шумоизоляции

Перед тем, как начать работу по разборке салона, приобретите необходимые инструменты и материалы.

Вибропоглощающие материалы: Шумофф L2, М2, М3, М4, Bass, МиксФ.
Шумопоглощающие материалы: Шумофф Герметон А15, Герметон А30, Комфорт 10, Комфорт 6.
Звуко-теплоизоляционные материалы: Шумофф П4В, П8В.
Декоративные уплотнители: Шумофф Битолон, Акустик, Specific.для первого слоя – вибродемпфер по типу Вибропласт и для второго слоя – шумопоглотитель по типу Сплена.

Из инструментов вам потребуется:

Набор отверток и съемников (для демонтажа элементов авто)
Ветошь (для протирания поверхностей)
Обезжириватель Уайт-Спирит
Рабочие перчатки
Измерительная линейка, рулетка
Прикаточный валик
Тепловой фен
Нож для резки
Острые ножницы

Руководства на все автомобили

1. Устройство автомобиля
2. Рекомендации по эксплуатации
3. Неисправности в пути
4. Техническое обслуживание
5. Двигатель
6. Трансмиссия
7. Ходовая часть
8. Рулевое управление
9. Тормозная система
10. Электрооборудование
11. Кузов
11.0 Кузов
11.1 Особенности конструкции
11.2 Возможные неисправности кузова, их причины и способы устранения
11.3 Снятие и установка облицовки радиатора
11.4. Снятие и установка бамперов
11.5. Снятие и установка молдингов
11.6. Снятие и установка подкрылков
11.7 Снятие и установка передних крыльев
11.8. Капот
11.9. Боковые двери
11.9.1 Боковые двери
11.9.2 Снятие и установка обивки передней двери
11.9.3 Снятие и установка наружной ручки открывания передней двери
11.9.4 Снятие и установка внутренней ручки открывания передней двери
11.9.5 Снятие и установка замка передней двери
11.9.6 Замена выключателя замка передней двери
11.9.7 Снятие и установка ограничителя открывания двери
11.9.8 Замена стекла передней двери
11.9.9 Снятие и установка стеклоподъемника передней двери
11.9.10 Снятие и установка передней двери
11.9.11 Снятие и установка обивки задней двери
11.9.12 Снятие и установка наружной ручки открывания задней двери
11.9.13 Снятие и установка внутренней ручки открывания задней двери
11.9.14 Снятие и установка замка задней двери
11.9.15 Снятие и установка ограничителя открывания задней двери
11.9.16 Замена стекла задней двери
11.9.17 Снятие и установка стеклоподъемника задней двери
11.9.18 Снятие и установка задней двери
11.10. Дверь задка
11.11. Сиденья
11.12. Ремни безопасности
11.13. Зеркала заднего вида
11.14. Арматура салона
11.15. Панель приборов
11.16. Отопитель
11.17. Стеклоочиститель
11.21. Уход за кузовом
12. Приложения
13. Схемы электрооборудования Ссылки на другие сайты

Демонтаж УАЗ Париот

Перед обработкой салона, багажника и капота автомобиля шумоизолирующими материалами, следует сначала демонтировать все мешающие внутренние элементы, включая панельную обшивку и обивку салона. Снимаем все сидения, центральную консоль и ремни безопасности, затем подходит очередь ковролина.

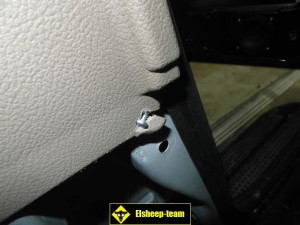

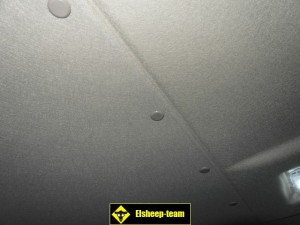

Как мы видим на фото, обшивка потолка закреплена одноразовыми пистонами, которые ломаются при ее демонтаже.

Зато новые пистоны продаются на развес и стоят всего по 3 рубля за штуку.

Пластиковые панели закреплены саморезами, которые закручены как попало.

Демонтаж штатного ковролина, который представляет собой тонкое сукно, показал, что ничего кроме стандартного бутерброда «Вибра + Сплен», не ляжет по толщине на пол салона.

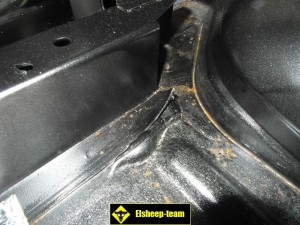

Голая металлическая поверхность открыла нам весьма удручающую картину. Кое, в каких местах кузов уже начал ржаветь, хотя машина новая.

Есть и следы сварки. К примеру, нижняя точка крепежа штатного стеклоподъемника в одной из дверей. Напрашивается вывод, что болт сорвали при сборке и недолго думая, решили заварить эту точку.

Боковая обшивка с левой стороны демонстрирует нам не приклеившуюся как следует штатную виброизоляцию.

Зато с правой стороны с этим все нормально.

На заводе УАЗ подвергся антикоррозийной обработки, поэтому нам пришлось смывать антикор с помощью растворителя.

Заводская «шумка», снятая с задних колесных арок.

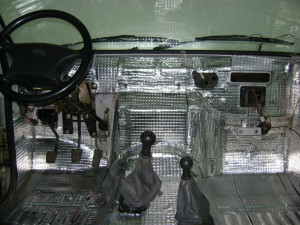

Собственно, после полной разборки начинаем накладывать первый виброизоляционный слой.
