Сцепление автомобиля уаз-патриот 3163

Когда нужна регулировка

Сцепление на УАЗ Патриот, собственно, как и на всех современных автомобилях, является важным узлом, при неисправности которого эксплуатировать транспортное средство не предоставляется возможным. Со временем эксплуатации внедорожника детали этого узла не только приходят в негодность, но также требуют регулировки. Если правильно эксплуатировать автомобиль и его сцепление, то этот агрегат прослужит до 60-80 тысяч км пробега. Единственным условием правильной эксплуатации системы является профилактика и регулировка этого механизма, которая должна проводиться ежегодно или же через каждые 20 тысяч км пробега.

Необходимость регулировки данного узла возникает также когда сцепление буксует, при возникновении шума или рывков при выжатой педали, а также при малом свободном ходе педали. В этих случаях обязательно следует ставить автомобиль на ремонт и проводить профилактические действия по поиску и устранению причин таких дефектов.

Суть регулирования этого узла заключается в настройке величины полного хода педали. Свободный ход педали это расстояние, которое она проходит без сопротивления. На этом авто нет возможности отрегулировать свободный ход, он получается конструктивно, и должен быть приблизительно равен 8-30 мм.

Главными признаками того, что требуется регулировка сцепления, являются следующие факторы:

В статье, как отрегулировать сцепление на патриоте, вы узнаете все тонкости по замене и настройке сцепления уаз патриот в обычных гаражных условиях. В каких случаях производится замена сцепления, с чем она может быть связана.

В данном материале раскрывается такая тем как принцип работы , а так же типы сцепления и их преимущества на Патриотах, какие детали входят в состав механизма сцепления и особенности работы. Так же для чего нужно регулировать сцепление УАЗа, подробная фото и видео инструкция по регулировке сцепления и регулировка датчика сцепления УАЗ Патриот и ошибки неисправности. После этого можете смело ехать и Сделать диагностическую карту на автомобиль

• 1. Принцип работы
• 2. Регулировка хода
• 3. Причины износа
• 4. Замена сцепления

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 буханка, внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

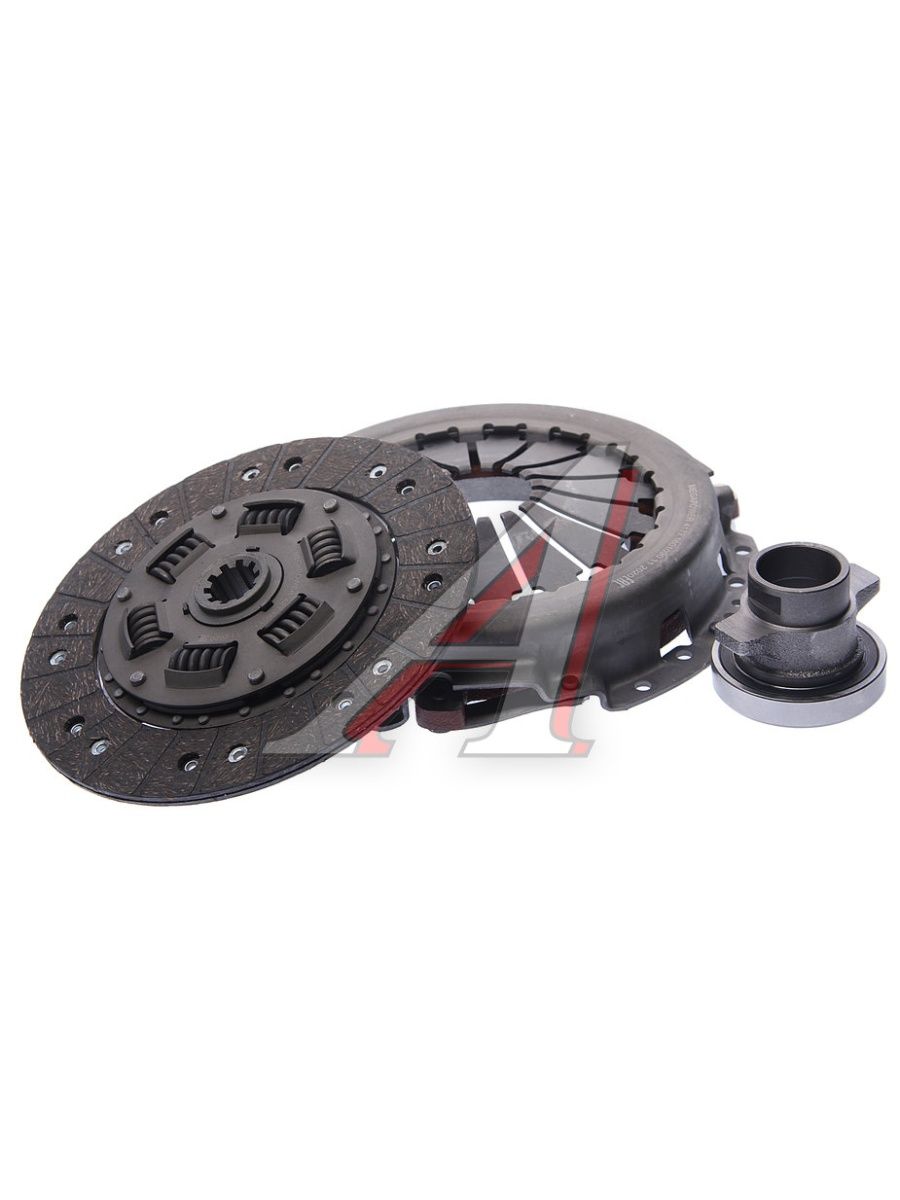

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления (ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

Регулировка сцепления УАЗ Патриот

Назначение привода передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

В одно прекрасное утро, провалилась педаль сцепления. Под машиной лужа, бачек на ГЦС пуст… Виновник определ…

https://youtube.com/watch?v=SH4wUM-lz50

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Настройка датчика сцепления УАЗ Патриот

Сенсор предназначен для формирования сигнала о состоянии муфты (включена или отключена) и передачи его в электронный блок управления. При получении команды о выключении сцепления автоматика уменьшает количество впрыскиваемого топлива в цилиндры, тем самым снижает частоту вращения двигателя при сбросе нагрузки.

В случае неисправности датчика или его неправильной установки, обороты во время переключения передач возрастут, и при включении муфты будут наблюдаться рывки автомобиля. При наличии бортового компьютера на экране появится сообщение об ошибке 0704. Некорректная работа сигнализатора отразится не только на качестве движения автомобиля, но и повысит вероятность выхода из строя демпферных пружин.

Контактный датчик сцепления находится в салоне и размещается над педалью.

Полезный материал здесь: как снять педаль сцепления на уаз буханка

Для его регулировки необходимо:

• ослабить крепеж сенсора;
• переместить датчик в нужное положение;
• закрутить и обжать гайки.

Правильно отрегулированный сигнализатор должен подавать команду на уменьшение подачи топлива в момент начала отключения муфты.

Читайте про замену сцепления на УАЗ Патриот

Своими руками регулируем сцепление на Патриоте

В настоящее время довольно легко попасть на СТО, где профессионалы своего дела установят причины неисправности, а также устранят все неполадки в автомобиле, однако далеко не каждый владелец автомобиля готов заплатить немало денег за абсолютно не сложные работы, которые можно произвести самостоятельно, тем более такую работу, как собственно регулировка педали сцепления на популярном отечественном UAZ Patriot. Предлагаем вам рассмотреть в какой последовательности и как отрегулировать правильно сцепление.

• Дабы приступить к регулировке, следует обязательно осуществить замер длины текущего хода у педали.
• Затем измеряем ее полный ход, всегда который равен 15см ±2см.
• Как изменить длину хода педали? Вам потребуется настроить на главном цилиндре регулируемого механизма длину толкателя.
• Настраиваем длину толкателя. Делается это за счет отворачивания контргайки, плюс нужно вращать регулировочную гайку непосредственно по штоку. Для этой цели вам потребуется ключ на 10. Далее на фото предлагаем рассмотреть, как выглядят регулировочная гайка 1, такое устройство как толкатель и проушина.

Когда вы удостоверились, что полный ход получен правильного значения, считайте смело, что регулировка была произведена успешно.

Механизм сцепления в Патриоте всегда к себе требует непременно бережного и внимательного отношения. Нельзя допускать загрязнения и какие-либо мелкие дефекты в механизме. Когда стали появляться признаки неисправности, эксплуатировать автомобиль не рекомендуется, ведь это приведет к более быстрому износу узла, и все закончиться может поломкой в пути и дорогостоящим ремонтом.

Ниже приводим видеоматериал, который вам поможет наглядно рассмотреть процесс регулировки сцепления на UAZ Patriot, на котором установлен 409 двигатель.

Когда нужна регулировка

Сцепление на УАЗ Патриот, собственно, как и на всех современных автомобилях, является важным узлом, при неисправности которого эксплуатировать транспортное средство не предоставляется возможным. Со временем эксплуатации внедорожника детали этого узла не только приходят в негодность, но также требуют регулировки. Если правильно эксплуатировать автомобиль и его сцепление, то этот агрегат прослужит до 60-80 тысяч км пробега. Единственным условием правильной эксплуатации системы является профилактика и регулировка этого механизма, которая должна проводиться ежегодно или же через каждые 20 тысяч км пробега.

Необходимость регулировки данного узла возникает также когда сцепление буксует, при возникновении шума или рывков при выжатой педали, а также при малом свободном ходе педали. В этих случаях обязательно следует ставить автомобиль на ремонт и проводить профилактические действия по поиску и устранению причин таких дефектов.

Главными признаками того, что требуется регулировка сцепления, являются следующие факторы:

1. появление вибраций;
2. наличие признака пробуксовывания на высоких оборотах;
3. при обнаружении явления, когда сцепление ведет.

Теперь рассмотрим, как же осуществить регулировку сцепления на УАЗ Патриот своими руками.

Самостоятельная регулировка

1. Первоначально необходимо снять замеры длины хода педали.
2. После этого необходимо измерить полный ее ход, который должен равняться 15 ±2 см.
3. Чтобы осуществить изменение длины хода педали, необходимо прибегнуть к настройке длины толкателя на главном цилиндре данного механизма.
4. Настройка длины толкателя осуществляется путем отворачивания контргайки и вращения регулировочной гайки по штоку с помощью ключа на “10”. На фото ниже представлен толкатель, регулировочная гайка 1 и проушина 2.
5. После того, как будет получен необходимый результат, потребуется затянуть контргайку и подключить толкатель к педали, и проверить полученный результат.

После того, как будет получен полный ход педали необходимого значения, можно считать, что регулировка была проведена успешно.

Рассматриваемая система на УАЗ Патриот требует к себе бережного отношения, не допуская при этом возникновения загрязнений и прочих дефектов. При малейших признаках неисправности не рекомендуется совершать продолжительные поездки, так как это может привести к быстрому износу деталей, дорогостоящему ремонту или закончиться поломкой в дороге.

Подробнее о том, как отрегулировать этот механизм на авто, можно узнать из следующего видеоматериала.

Подводя итог, можно отметить, что регулировка данного механизма является очень важным фактором для успешной и продолжительной эксплуатации автомобиля. Настройка проводится не только после замены одного из составляющей системы, но также и периодически через каждые 20-30 тысяч км пробега. На внедорожнике отрегулировать сцепление не составляет большого труда, главное, понять принцип и соблюдать последовательность действий по настройке.

Сцепление или муфта является очень важным элементом, без которого невозможна работа автомобиля УАЗ Патриот. Основным предназначением сцепления является возможность плавного переключения скоростей

Это не единственное назначение сцепления, но сегодня уделим внимание вопросу регулировки хода штока рабочего цилиндра. Сцепление – это не деталь и не один элемент, а целый агрегат, который состоит из корзины, диска, подшипника, системы привода и педали выключения

В нормальном режиме, когда автомобиль УАЗ Патриот движется, сцепление находится в действующем состоянии. При нажатии на педаль, происходит выключение данного агрегата, что дает возможность переключить скорость или установить нейтраль.

Нас интересует такой элемент, как система привода, так как она состоит из следующих деталей:

• главный и рабочий цилиндры;
• педаль;
• трубка;
• шланг.

Сцепление

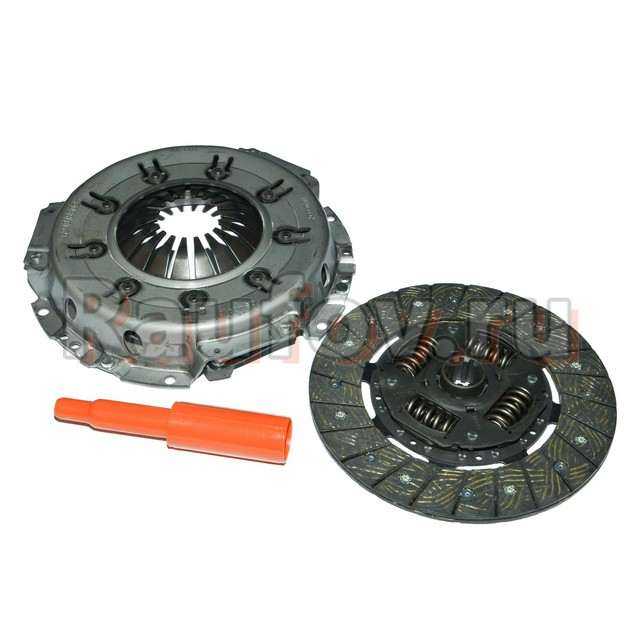

Сцепление в сборе:

1. маховик;
2. ведомый диск;
3. нажимной диск;
4. картер;
5. диафрагменная нажимная пружина;
6. опорные кольца;
7. кожух сцепления;
8. соединительные пластины;
9. паз маховика под установочный штифт коленчатого вала

Сцепление сухое, однодисковое, постоянно замкнутое, состоит из двух частей: нажимного диска в сборе (кожух, нажимной диск, нажимная диафрагменная пружина, соединительный пластины, опорные кольца) и ведомого диска в сборе с фрикционными накладками.

Располагается сцепление и механизм его выключения в колоколообразном алюминиевом картере, крепящемся к фланцу блока двигателя болтами. Для повышения жесткости системы блок двигателя – картер сцепления нижняя часть картера сцепления соединена с блоком двигателя через Г-образный усилитель. Центрирование картера сцепления относительно оси коленвала двигателя осуществляется с помощью двух штифтов, запрессованных во фланец блока цилиндров и входящих в отверстия на картере сцепления.

Кожух сцепления закреплен на маховике коленчатого вала двигателя шестью центрирующими (специальными) болтами. Усилие нажимной диафрагменной пружины создает необходимую силу трения на поверхностях фрикционных накладок и обеспечивает передачу крутящего момента от маховика через нажимной диск, кожух и соединительные пластины на ведомый диск сцепления и первичный вал коробки передач. Нажимная диафрагменная пружина представляет собой тарельчатый усеченный конус, имеющий за счет прорезей в центральной части двенадцать лепестков, выполняющих роль рычажков выключения сцепления. Наружная неразрезанная часть зажата между двумя опорными кольцами за счет загибки усиков, выполненных на кожухе. Опорные кольца выполняют роль шарнира, относительно которого происходит поворот неразрезанной верхней части диафрагменной пружины при нажатии на концы лепестков. Наружной частью диафрагменная нажимная пружина опирается на кольцевой выступ нажимного диска и отжимает его в сторону маховика. Соединительные пластины (три группы по три пластины в группе) одним концом приклепаны к выступам нажимного диска, другим – к кожуху сцепления. С их помощью происходит передача крутящего момента от кожуха на нажимной диск и отвод нажимного диска в сторону от маховика при выключении сцепления.

Нажимной диск в сборе и детали нажимного диска:

1. кожух;
2. опорное кольцо;
3. нажимная диафрагменная пружина;
4. нажимной диск;
5. соединительные пластины

Нажимной диск в сборе балансируется путем установки на фланец специальных балансировочных грузиков или высверливанием во фланце кожуха на диаметре 273 мм отверстий диаметром 9 мм. Допустимый дисбаланс – не более 15 г.см.

Ведомый диск имеет две фрикционные накладки, приклепанные независимо одна от другой к пластинчатым пружинам, также снабжен встроенным демпфером холостого хода и двухступенчатым гасителем крутильных колебаний. Демпфер холостого хода снижает стуки и вибрации зубчатых колес КПП на холостом ходу. С возрастанием крутящего момента вступает в действие двухступенчатый гаситель крутильных колебаний. Сначала сжимаются пружины первой ступени демпфирования гасителя крутильных колебаний, далее начинают работать пружины второй ступени.

Особенности технического обслуживания сцепления

Долговечность и надежность работы сцепления в большой мере зависит от правильного и умелого пользования им. Для этого необходимо:

• выключать сцепление быстро, до упора педали в пол;
• включать сцепление плавно, не допуская как броска сцепления, сопровождающегося дерганьем автомобиля, так и замедленного включения с длительной пробуксовкой;
• не держать сцепление выключенным при включенной передаче и работающем двигателе на стоящем автомобиле (на переезде, у светофора и т.п.). Обязательно использовать в таких случаях «нейтраль» в коробке передач и полностью включенное сцепление;
• не держать ногу на педали сцепления при движении автомобиля;
• не использовать пробуксовку сцепления как способ удержания автомобиля на подъеме;
• трогаться с места на первой передаче.

В процессе эксплуатации сцепление не требует каких-либо регулировок и специальных видов обслуживания.

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении. Если это расстояние составляет менее 6 мм, то целесообразно снимите ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском целесообразно проверять через 80 000 — 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 — 50 000 км при эксплуатации в тяжелых условиях.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Регулировка хода

Регулировка свободного хода педали сцепления UAZ.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в границах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого вероятна на некие авто UAZ с движком УМЗ-421, делается конфигурацией длины толкателя рабочего цилиндра в последующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая либо откручивая ввертную часть толкателя, установить свободный ход внешнего конца вилки выключения сцепления в границах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в границах 35-55 мм.

— Для автомобилей семейства UAZ-3160 и UAZ-3162 : 130-170 мм.

— Для автомобилей семейства UAZ Patriot до 2007 года выпуска : 130-170 мм.

— Для автомобилей семейства UAZ Patriot после 2007 года выпуска : 120-140 мм.

— Для автомобилей семейства UAZ-3741, 3962, 3909, 2206, 3303 вагонной сборки : 180-220 мм.

И для автомобилей UAZ имеющих сцепление с нажимными пружинами и оттяжными рычагами.165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на определенный автомобиль.

На автомобилях UAZ с движками ЗМЗ-409 экологического класса Евро-3 и Евро-4 устанавливается контактный датчик (выключатель) педали сцепления 21.3720. По его сигналу электрический блок управления движком определяет, выжато сцепление либо нет.

При выжатом сцеплении блок управления краткосрочно понижает дозу впрыскиваемого горючего, тем понижая возможность рывков при переключении передач. При отсутствии сигнала контактного датчика, в следствии его неисправности либо неверной регулировки, при переключении передач могут появляться рывки.

Контактный датчик (выключатель) педали сцепления регулируется с помощью 2-ух гаек так, чтоб был обеспечен зазор в 0.5 мм меж буфером и штоком датчика. На грузопассажирских автомобилях UAZ вагонной сборки с движками ЗМЗ-4091 и ЗМЗ-40911 выключатель педали сцепления может не устанавливаться.

Регулировка педалей

Для корректной работы муфты временами проводят замеры величины хода педали и по мере надобности устанавливают нужные величины.

READ Mazda 3 Не Горит Ближний Свет

Некорректная регулировка может вызвать проблемы, которые появляются в последующем:

• Пробуксовка дисков. Неполное прижатие появляется из-за отсутствия свободного перемещения педали.
• Сцепление «ведет» (неполное выключение). Затруднено переключение передач. Из-за этого происходит резвый износ колец и выход из строя синхронизаторов.

Препядствия с работой муфты джипа Patriot могут привести к томным последствиям.

Регулировка полного хода педали сцепления UAZ

Регулировка полного хода педали сцепления UAZ

Положение педали выключения сцепления и ее полный ход регулируется конфигурацией длины толкателя головного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в подходящую сторону, достигают требуемого результата.

Причины износа

Замена сцепления происходит в последующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов мотора скорости движения в итоге износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает вращающего момента для того, чтоб начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабенькие пружины не гасят удары. Эта неисправность утежеляется при нередкой езде по бездорожью и при замене стандартных колес на колеса большего размера.

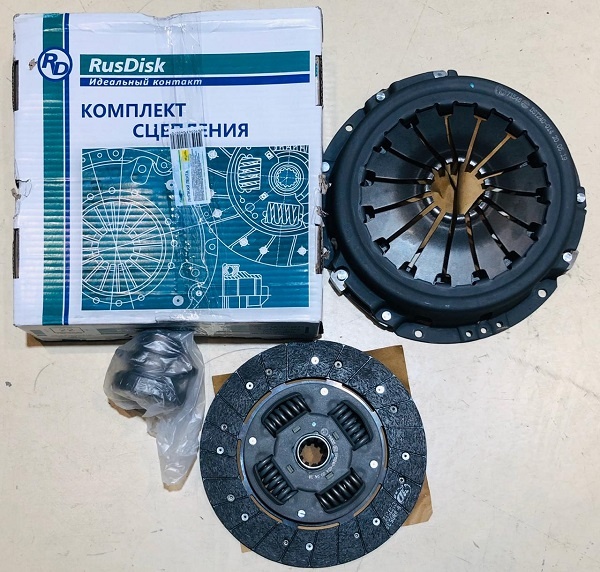

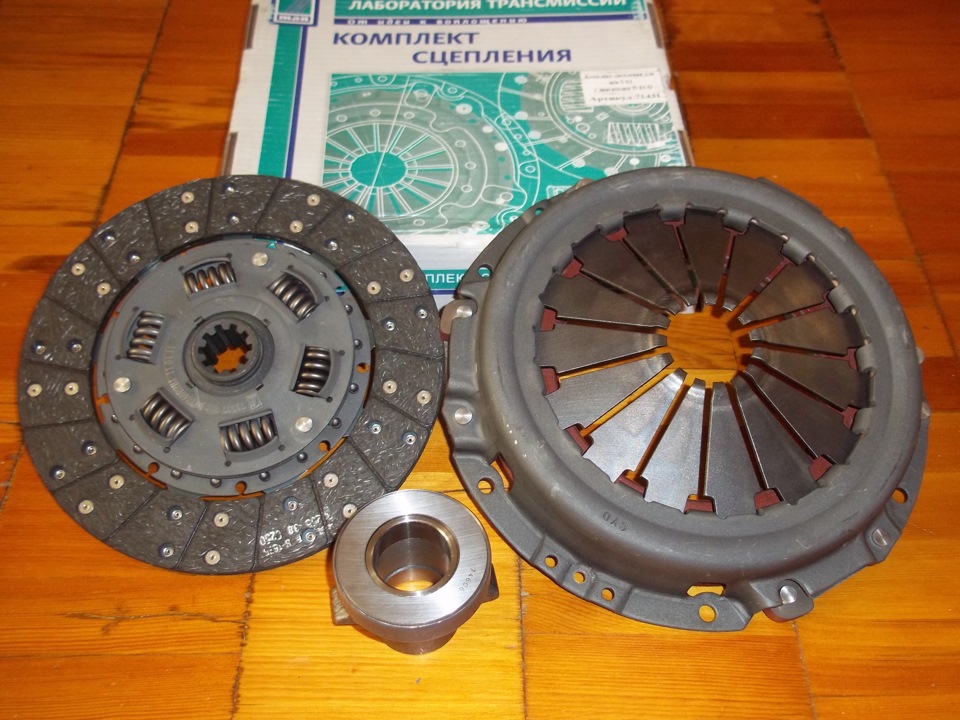

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

• гаечные ключи разных размеров;
• отвертка с длинной насадкой;
• оправка для регулировки ведомого шкива;
• монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.
Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.
После демонтажа муфты осматривают подшипник

Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют

Устанавливают регулирующую оправку. Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.
Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.
Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.
Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости. Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.
С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.
Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.
Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.
Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.
Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.

Источник
