Регулировка сцепления уаз патриот своими руками

Главный цилиндр сцепления

В автомобиле все механизмы имеют органы воздействия и органы управления, не является исключением и система сцепления машины. Она нужна для того, чтобы на короткое время отсоединить КПП от мотора и переключить скорость. Принцип работы основан на том, что водитель, нажимая на педаль, отсоединяет механизм переключения передач от мотора внутреннего сгорания. После того, как педаль отпущена, диск снова соединяет мотор и КПП, и машина начинает движение или ускоряется. Для того, чтобы водитель не прилагал усилия к педали, был разработан дополнительный усилитель педали сцепления. Основной частью этого механизма является главный цилиндр сцепления.

Устройство

В основной состав входят:

• бачок, в него заполняется жидкость, чаще всего тормозная, она нужна, чтобы передать давление с педали на диск;
• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• педаль;
• трубопровод.

Главное, что должно работать в этой системе, – это рабочий цилиндр сцепления, именно с его помощью отводится диск сцепления от мотора.

Главный цилиндр сцепления может быть нескольких видов, но главная задача и принцип работы остаются неизменными во всех вариантах. Итак, каждый главный цилиндр содержит следующие элементы:

• толкатель, он связывает педаль и механизм;
• главный цилиндр;
• поршень;
• пробки и пружина.

Для того, чтобы наглядно рассмотреть устройство этого прибора, можно найти схему в Интернете. Рассмотрев схему, становится ясным, что основную часть цилиндра заполняет жидкость, которая в любой момент может отодвинуть диск сцепления от мотора. Жидкость хранится в верхней части, это нужно, чтобы жидкость без труда попадала внутрь и постоянно был запас рабочей жидкости. Когда педаль отпущена, между соединителем педали с цилиндром и поршнем образовывается пространство, через которое жидкость из системы попадает в устройство. Помимо области для ее хранения в главном цилиндре предусмотрена специальная зона. Во время нажатия на педаль в рабочей зоне происходит движения поршня, и устройство главного цилиндра сцепления передает усилие на рабочий цилиндр сцепления. Такая конструкция помогает дать необходимые усилия, которые требуются, чтобы диск смог отодвинуться от двигателя, не используя усилия человека. Когда водитель отпускает педаль, поршень возвращается на место за счет сжатия пружины.

Неисправности

Хоть механизм и кажется на первый взгляд простым и понятным, в нем все-таки происходят сбои. К сожалению, разработчики не придумали еще ни одной системы, которая не выходила бы из строя. Чаще всего сцепление перестает работать по двум причинам.

• Первая причина – это недостаточное количество жидкости в трубопроводе. В этот момент педаль сцепления будет просто проваливаться, а эффекта ждать следует с задержкой. В этом случае надо долить жидкости в трубы, а лучше слить старую и залить полностью новую.
• Вторым минусом считается попадание воздуха в трубопровод системы. На самом деле произойдет то же самое, что и в первом случае, только здесь для того, чтобы избавиться от этой проблемы, потребуется внимательно осмотреть весь трубопровод системы или соединения. После того, как будет найдена течь, ее нужно немедленно устранить.

Чтобы устранить вторую причину, можно отогнать машину в автосервис. Но если есть желание самостоятельно отремонтировать эту неисправность, то тут ничего трудного нет. Первым делом нужно осмотреть весь трубопровод системы и все соединения, обнаружив течь, ее нужно немедленно устранить. Делать это можно несколькими способами.

1. Первый способ – это сварка, подойдет тогда, если трубы выполнены из металла. Сварка бывает нескольких видов, какой тип использовать, зависит напрямую от металла, из которого изготовлены трубы.
2. Второй способ — это промазать герметикой. Этот способ подойдет, если течь обнаружена в местах стыка.

Устранив все недочеты по герметичности труб, требуется заменить тормозную жидкость в трубах. Это нужно для того, чтобы система работала в нужном режиме.

Резюме

Все системы автомобиля имеют ряд достоинств и недостатков. К сожалению, некоторые системы невозможно убрать из автомобиля, потому что машина перестанет ездить. Система сцепления не относится к таким, но если убрать механизм гидравлического сцепления, то на педаль придется нажимать в несколько раз сильнее. Поэтому водители просто ухаживают за этим механизмом для того, чтобы не менять его. Эта система содержит в себе много важных элементов, основными из которых являются главный цилиндр и рабочий цилиндр сцепления.

Когда требуется регулировка механизма сцепления Патриота

Сцепление на рассматриваемом нами автомобиле, как и на другой любой современной машине – это один из важнейших. Если данный механический узел неисправен, то вы не сможете эксплуатировать УАЗ Патриот. Когда внедорожник эксплуатируется довольно активно, различные детали сцепления начинают приходить в негодность, а в некоторых случаях они нуждаются в регулировке

Важно грамотно использовать автомобиль, и его сцепление, тогда агрегат способен прослужить исправно 60-80-тыс. км пробега

Многие сейчас зададут вопрос: что значит, грамотно использовать автомобиль? Это значит, что необходимо регулярно производить профилактику, а также регулировку обозначенного нами механизма. Важно помнить, что на УАЗ Патриот непосредственно регулировка педали сцепления в обязательном порядке должна осуществляться или ежегодно, или же по пробегу через каждые 20-тыс. км.

Бывают и другие моменты, когда требуется регулировка агрегата: например, возник шум, или при полностью выжатой педали происходят рывки, при пробуксовке, когда у педали свободный ход достаточно маленький. В подобных случаях нужно произвести ремонт и профилактику, дабы выявить и устранить причины возникновения дефектов.

В чем заключается суть регулировки механизма? Требуется настроить величину непосредственно полного хода педали сцепления. Далеко не все знают, что свободным ходом педали является расстояние, обязательно которое педаль механизма проходит без какого-либо сопротивления

На UAZ Patriot так называемый свободный ход каким-то способом отрегулировать нет возможности, он получается всегда конструктивно, но важно знать, что он всегда равен ориентировочно 8-30мм

Основные признаки, когда необходима регулировка педали сцепления:

1. При выявлении, когда ведет сцепление.
2. При пробуксовке непосредственно на высоких оборотах.
3. Появились вибрации.

Рассматривая Патриот, у которого установлен 409 двигатель, мы указали все признаки, при которых требуется настройка механизма. Далее рассмотрим, как отрегулировать своими руками сцепление.

Необходимость агрегата и виды

Диск сцепления для Патриота

Сцепление должно быть всегда включено. Оно используется только для полной остановки, начала движения, переключения передач. Ресурс выжимного, корзины будет сокращен, если ногу все время держать на педали сцепления. Иногда ее выжимают частично, тогда тормозные диски становятся непригодными к использованию.

Коробка — движок, колеса автоматически разъединены между собой. Сцепление способствует отсоединению мотора от коробки, далее равномерному соединению.

Способы сцеплений:

• механический;
• гидравлический;
• гальванический;
• привод в комбинации.

По видам трения:

• сухое;
• влажное (в маслянистой сфере).

Режим подключения:

• замкнутые;
• переменчиво замкнутые.

Численность ведомых дисков:

• однодисковые;
• многодисковые.

Размещение пружинных отжимов:

• пружины цилиндрической формы находятся по краям диска нажима;
• центральная диафрагменная пружина.

Прибор сцепления:

• маховик;
• ведомый диск;
• сжимающие пружины диска к маховику;
• выключатели;
• гидромуфта нажима;
• штифт акселератора;
• сама педаль;
• нажимной диск;
• выжимной рычаг;
• выжимной (упорный) шарикоподшипник;
• исходный вал коробки.

Как Прокачать Сцепление Уаз Буханка

Прокачка сцепления своими руками: особенности

Во-первых, когда необходима прокачка сцепления? Если быть точным, то операция называется: удаление воздуха из гидросистемы механизма управления сцеплением автомобиля. Это если по науке.

Т.е. понятно, что прокачка сцепления вам потребуется при попадании воздуха в гидравлическую систему. Как правило, это происходит из-за неисправности трубопроводов или из-за слабой затяжки резьбовых соединений системы сцепления.

Что необходимо для прокачки сцепления:

Перед тем, как прокачать сцепление, необходимо произвести регулировку сцепления. Дело в том, что прокачка сцепления будет невозможна, если отсутствует свободный ход толкателя поршня главного цилиндра. По сути, поршень и толкатель – это запорный клапан, и если свободный ход отсутствует, то он будет закрыт.

Как прокачать сцепление на Уаз

Как прокачать сцепление

правильно у многих авто любителей возникает такой вопрос.Прокачка сцепления .

Аналогичная ситуация происходит при неисправности оттяжной пружины и, соответственно, заедании педали при переходе в крайнее верхнее положение.

Как прокачать сцепление: технология

Прокачка сцепления производиться, как при наличии в системе сжатого воздуха, так и без него. Итак, приступаем.

• в бачок главного цилиндра долить рабочей жидкости по уровню не ниже 1,5-2 см. от верхнего края бачка. Наполнение бачка осуществляется через сетчатый фильтр для предотвращения попадания в систему посторонних примесей.
• в верхней части корпуса ПГУ нужно снять резиновый колпачок с перепускного клапана и надеть на него шланг. Другой конец шланга опускаем в приготовленную ёмкость 0,5 л. наполненную на 1/3 тормозной жидкостью.
• перед тем, как нажимать на педаль сцепления, на один оборот отворачиваем перепускной клапан. Помощник нажимает на педаль сцепления до упора до тех пор, пока поступление пузырьков воздуха из шланга в емкость не прекратится.
• нужно следить за тем, чтобы уровень жидкости в бачке не опускался ниже 3,5см от края. При необходимости доливайте жидкость в бачок.
• итак, педаль сцепления остаётся нажатой до упора, выход пузырьков воздуха прекратился, необходимо плотно завернуть перепускной клапан.
• народный опыт подсказывает, что прокачка сцепления ускоряется, если перепускной клапан заворачивать каждый раз, после нажатия на педаль. Затем отпускать педаль и повторять операцию. Как правило, достаточно трех нажатий педали, и воздух выходит из системы.
• снимаем шланг со штуцера, надеваем предохранительный колпачок и доливаем жидкость в бачок: 1,5 – 2 см от края.

После прокачки сцепления проверяем качество работы. Для этого выжимаем педаль сцепления до упора и проверяем ход толкателя поршня. Его ход должен составлять 27-28 мм. Если этот параметр не соответствует, то проводим регулировку сцепления.

Важно! Прокачка сцепления осуществляется только той рабочей жидкостью, которая рекомендована производителем. В противном случае может произойти разбухание резинотехнических изделий сцепления, со всеми вытекающими, вслед за жидкостью, последствиями отказа сцепления

Успехов вам при прокачке сцепления своими руками.

Как снять резиновую заглушку на цилиндре педали сцепления УАЗ Патриот

Шаг 1: Подготовка инструментов и рабочей области

Перед тем, как начать снимать резиновую заглушку на цилиндре педали сцепления УАЗ Патриот, необходимо подготовить инструменты и рабочую область.

Для снятия заглушки понадобятся:

• отвертка
• набор ключей
• ручка гаечного ключа с шарниром

Также необходимо подготовить рабочую область, чтобы не повредить элементы автомобиля. Рекомендуется расположить автомобиль на плоской поверхности и надеть перчатки.

Шаг 2: Снятие резиновой заглушки

Далее можно переходить к снятию резиновой заглушки на цилиндре педали сцепления УАЗ Патриот:

1. С помощью отвертки снимите крышку с педали сцепления.
2. Разъем соединители кабеля света, находящегося рядом с цилиндром.
3. Внимательно изучите цилиндр и найдите метку, указывающую на положение заглушки.
4. С помощью ручки гаечного ключа с шарниром выпрессуйте заглушку из цилиндра, следуя направлению, указанному на метке.

После снятия заглушки необходимо тщательно проинспектировать ее на наличие повреждений и при необходимости заменить на новую.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

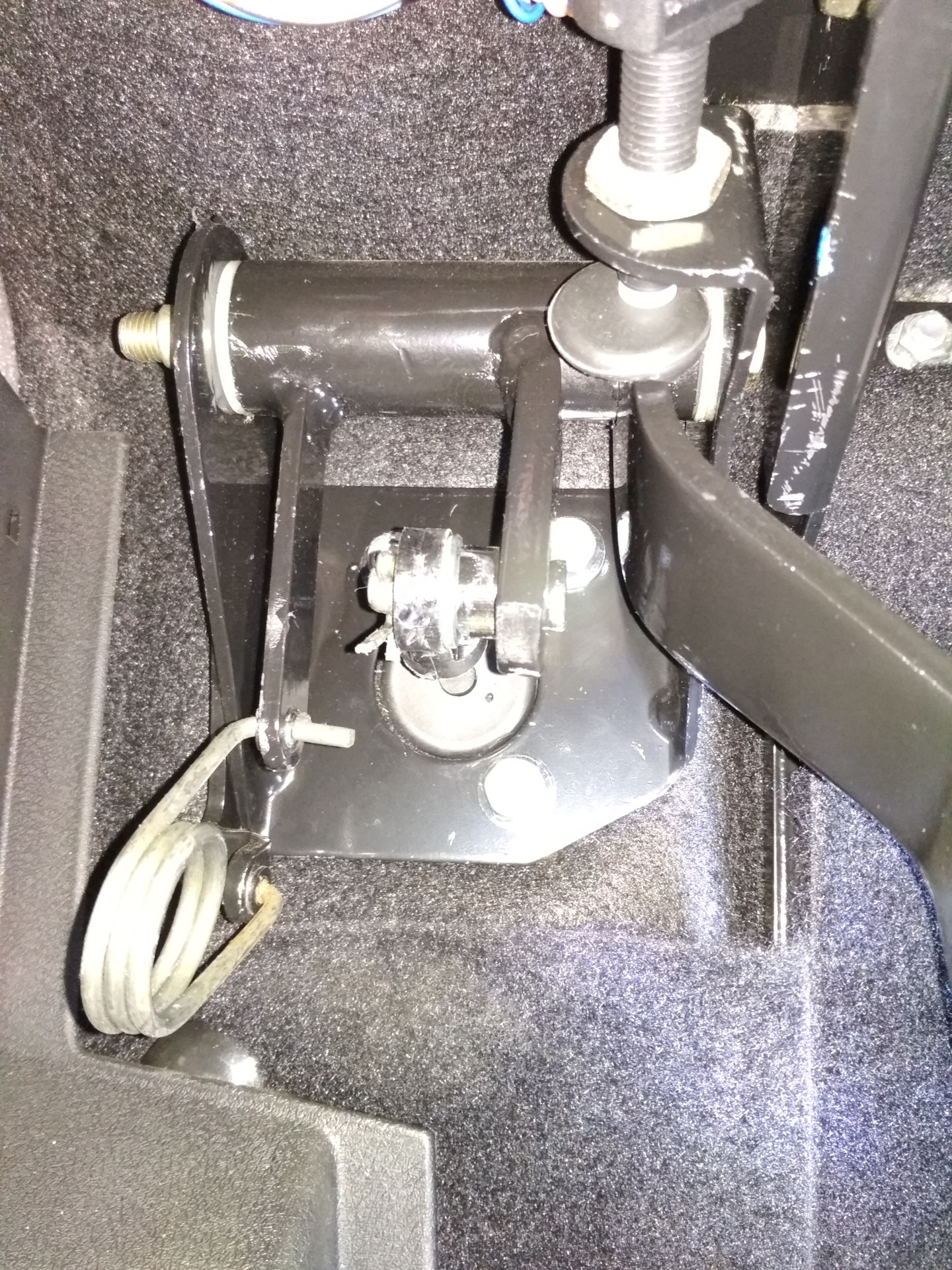

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.
Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

Проверка педали сцепления

Перед тем, как настраивать педаль сцепления УАЗ Патриот, необходимо убедиться в ее корректной работе. Для этого нужно выполнить несколько простых действий.

Включить автомобиль и проверить, насколько легко педаль сцепления нажимается.
Проверить, не осталось ли внутри автомобиля некоторых препятствий, которые могут привести к застреванию или трудностям с перемещением педали.
Также необходимо проверить состояние накладок педали сцепления

Если они заметно изношены, то их следует заменить на новые.
Важно убедиться, что педаль сцепления имеет достаточный ход для корректной работы. Для этого нужно проверить, достигает ли педаль полного хода, когда автомобиль находится в нейтральном положении.

Если все указанные выше условия выполнены и педаль сцепления функционирует корректно, можно приступать к ее настройке. В противном случае, необходимо устранить причину неисправности, после чего настраивать.

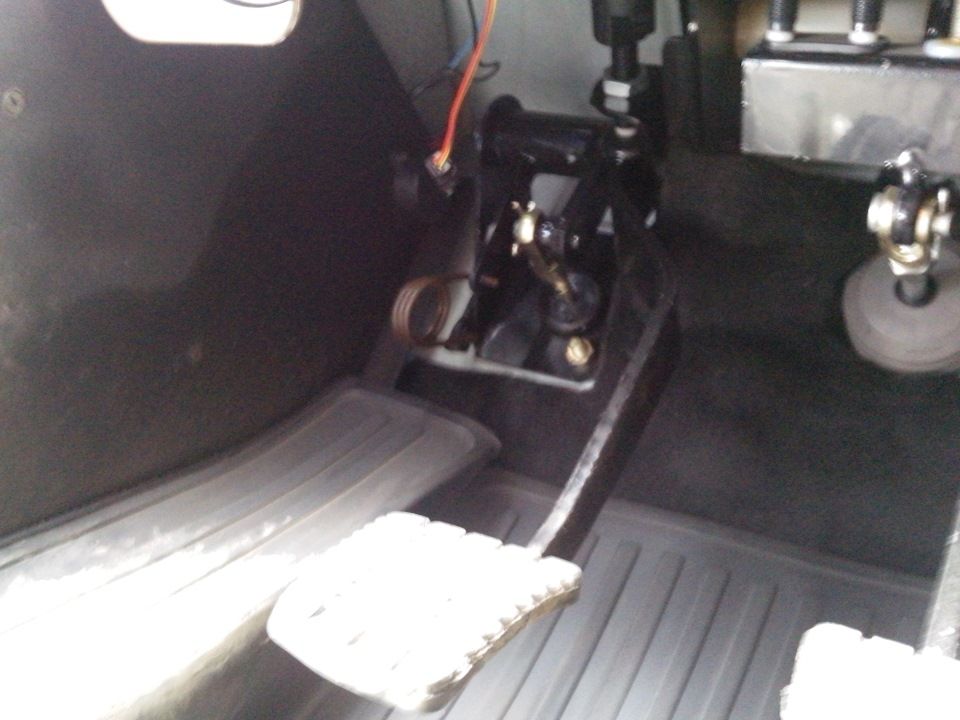

Регулировка

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка хода педали осуществляется за счет изменения длины толкателя.

1. Толкатель отсоединяется от педали.
2. Ослабляется гайка узла толкателя.
3. Проушина поворачивается в соответствующую сторону, добиваясь нужного результата.
4. Затягивается гайка, толкатель подсоединяется обратно к педали.

Свободный ход педали регулировки не подлежит. Настраивается только полный ход, который должен быть в пределах от 13 до 17 сантиметров.

Замена сцепления УАЗ Патриот

Замена сцепления

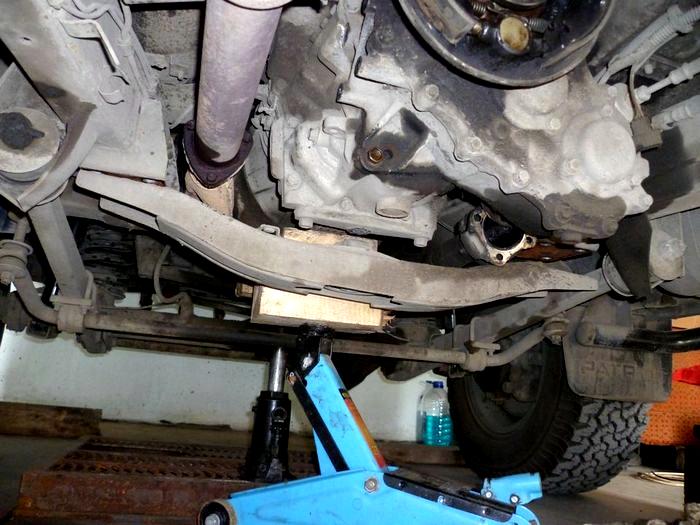

Производится замена сцепления внедорожников УАЗ Патриот на смотровой яме или эстакаде. При этом выполняются следующие операции:

1. Карданный вал откручивается от редуктора и ручного тормоза, снимается. Откручивается и снимается рабочий цилиндр сцепления.
2. Снимается катализатор, затем начинается разборка КПП: сливается масло, отсоединяется трос ручника, отключаются штекеры, откручиваются болты.
3. Снимается коробка переключения передач.
4. Откручивается и снимается корзина сцепления и диски.
5. Установка нового сцепления происходит в порядке, обратном снятию.

Для замены сцепления могут пригодиться дополнительные инструменты. Для откручивания некоторых креплений понадобятся удлинители. Чтобы снять КПП, которая весит достаточно много, можно воспользоваться домкратом и капроновыми стропами. Поднять КПП на место помогут веревки.

Устанавливая ведомый и нажимные (корзину) диски сцепления их необходимо сцентрировать относительно маховика. Делается это с помощью оправки, которая входит в подшипник коленвала. Ее можно заменить на первичный вал КПП.

На всех автомобилях УАЗ ( Патриот, буханка, Хантер и других) требуется своевременная замена сцепления. Тогда они будут работать исправно долгое время.

Post Views:
1 679

Как прокачать сцепление уаз патриот 2015

Систему гидропривода выключения сцепления прокачивают при заполнении гидропривода жидкостью после ее замены или ремонта узлов системы, связанного с разгерметизацией системы гидропривода, а также при неполном выключении сцепления при нажатой до упора педали, что сопровождается характерным скрежетом шестерен при включении

Вам потребуются: тормозная жидкость, шланг для прокачки, ключ «на 11», емкость для сливаемой жидкости.

Полезный совет Работу проводите с помощником на смотровой канаве.

Залейте (или долейте) жидкость в бачок до нижней кромки наливной горловины.

Снимите защитный колпачок с клапана для удаления воздуха из системы гидропривода выключения сцепления.

Наденьте шланг на клапан и опустите его свободный конец в емкость, частично заполненную свежей тормозной жидкостью.

Нажмите на педаль сцепления четыре-пять раз и удерживайте ее нажатой.

Примечание Помощник должен нажимать на педаль резко, с интервалами между нажатиями 2—3 с.

Отверните клапан примерно на 3/4 оборота — из шланга в емкость будет выходить жидкость с пузырьками воздуха.

После того как истечение жидкости из шланга прекратится, заверните клапан и отпустите педаль сцепления.

Повторяйте операции 4—6 до полного прекращения выхода воздуха из шланга. Обычно для полного удаления воздуха требуется около 10 циклов.

Предупреждение Не допускайте падения уровня жидкости в бачке ниже метки «Min». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

Долейте в бачок тормозную жидкость до метки «МАХ». Заверните крышку бачка.

Возвращение кабеля сцепления на место

После того, как вы настроили высоту и длину кабеля сцепления на УАЗ Патриот, необходимо вернуть его на своё место. Для этого потребуется следующее:

• Ослабить гайки на стойке педали сцепления;
• Вставить шарнир кабеля в специальное отверстие на штоке коробки передач;
• Закрепить зажим на кабеле сцепления на стойке педали сцепления;
• Затянуть гайки на стойке педали сцепления.

При возвращении кабеля сцепления на место необходимо следить за тем, чтобы кабель был не перекручен и не обтянут слишком сильно. Приложите усилие только в тех местах, где это явно необходимо.

Также рекомендуется проверить работу сцепления после того, как кабель вернули на своё место. Если всё настроено правильно, педаль сцепления будет работать плавно и без лишних усилий со стороны водителя.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.
