Об особенностях устройства системы

Конструкция системы подачи топлива в мотор Рено Логан подразумевает присутствие нескольких компонентов, посредством которых топливно-воздушная смесь под давлением попадает в камеры сгорания цилиндров. Основными элементами данной система являются:

бензобак;
магистральный топливопровод;
топливная рампа;
обратная магистраль;
форсунки;
регулятор давления;
топливный бензанасос;
датчик уровня и фильтр.

Иногда требуется замена бензонасоса. Функционирование рассматриваемой системы подчинено бортовому компьютеру, который в реальном времени по сигналам от различных датчиков осуществляет корректировку работы с целью обеспечения подачи смеси в камеры сгорания с оптимальным соотношением топлива и воздуха.

В случае неисправности одного из компонентов бортовой контроллер выдает ошибку на Рено Логан. И в таком случае требуется обязательная замена топливного насоса, и в этом деле надо знать Renault Logan, как снять правильно поломанный элемент. За своевременную и корректную подачу питающего напряжения в топливный насос и к элементам отвечает специальное электрическое реле. Не вдаваясь в технические аспекты действия системы, попробуем разобраться и доступно описать процесс.

При повороте ключа замка зажигания во 2-е положение включается реле бензанасоса подачи топлива, который работает на протяжении нескольких секунд, обеспечивая требуемое давление в топливной рампе. Затем двигатель можно запускать. Это штатный режим работы системы.
При пуске мотора Рено Логан снова срабатывает реле, обеспечивая работу насоса на постоянной основе на протяжении всего времени работы двигателя. Благодаря этому подача топлива в рампу осуществляется непрерывно через бензонасос. В ней регулятором обеспечивается поддержание постоянного давления топлива, исключая образование излишка (он возвращается в бак по обратной магистрали).
Если в работе мотора появляются перебои, то первоочередной мерой диагностирования будет проверка целостности предохранителя насоса и реле. И в случае выявления поломки требуется замена бензонасоса.

Войти/зарегистрироваться

Ближний свет — схема 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов. Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле в моторном отсеке.

Кузов — типа седан, несущий, цельнометаллический, сварной конструкции, c навесными передними крыльями, дверьми, капотом и крышкой багажника. Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле в моторном отсеке.

Непосредственно на обозначении реле отмечены контакты.

Задние противотуманные фонари Renault Logan 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь. Схема электропривода зеркал Renault Logan 1 — блок предохранителей в салоне;

2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом. По заказу автомобили могут быть оснащены антиблокировочной системой ABS тормозов. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы.

Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания.

В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона;

В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению. Дальний свет Рено Логан 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 -левая передняя фара. Если цепь тока прерывается квадратом, внутри которого стоит число, то это число указывает на путь тока, которым продолжается цепь. Рядом с названием детали номером может быть указан соответствующий путь тока, который снова встречается на схеме внизу на горизонтальной линии.

Электростеклоподъемники передних дверей Renault Logan 1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазоров между тормозными колодками и барабанами. Электросхема звукового сигнала 1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Тормозные механизмы передних колес дисковые, с плавающей скобой.

Ремонт генератора Рено Логан: все особенности процесса

Все проблемы генератора условно разделяются на две категории — неисправности в электрической цепи (проводке) или проблемы в механической части узла. Чтобы определить, что именно с устройством не так, требуется его снятие.

Для демонтажа источника питания на авто с кондиционером и без него сделайте следующее:

Сбросьте «плюс» с АКБ Логана во избежание случайного замыкания.
Если на авто установлен кондиционер, выкрутите крепежные болты компрессора (без отбрасывания трубопроводов) и открутите насос ГУР (от него так не нужно ничего отсоединять).
Ослабьте болт, обеспечивающий натяжку ремня, переместите генератор и демонтируйте его.

Уберите планку натяжения источника питания и отбросьте провода.
В нижней части генератора расположен крепежный болт — его также требуется выкрутить.

В некоторых случаях может потребоваться замена щеток. Работа производится так:

Подготовьтесь к работе. Демонтировать устройство, и делать ремонт генератора Рено Логан в этом случае не нужно.
Отбросьте пластиковый корпус источника питания.
Отключите колодку и демонтируйте щетку.
Поставьте новый расходный материал, и верните все на место.

Если требуется снятие и замена диодного моста, действуйте так:

Демонтируйте корпус источника питания

После этого стоит снять щетки и регулятор.
Выкрутите гайки на диодном мосту, и осторожно отогните клеммы.
Демонтируйте группу диодов.
Поставьте новый «мост» на место старого.. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

Закрепите лопасти, чтобы избежать вращения, после чего открутите крепежную шкивную гайку.
Демонтируйте корпус, щетки и регулятор.
Выкрутите гайки диодной группы, и отогните клеммы.
Сделайте метки маркером и выкрутите крепежные болты.
Разберите генератор, и демонтируйте якорь с подшипника.

Используйте крупную головку, чтобы выбить первый подшипник, после чего используйте специальный съемник (он потребуется для демонтажа следующего подшипника).
Запрессуйте новые детали, используя ту же головку.
Соберите генератор своего Логана.

Как видно, отремонтировать свой Рено Логан и восстановить работоспособность генератора не составляет труда. Главное — ответственно подойти к работе и следовать рекомендациям производителя. Для большей наглядности стоит посмотреть видео.

Как заменить подшипники генератора на Рено Логан 2008—2014 Замена подшипника генератора: каталог материалов

Признаки поломки подшипников генератора Рено Логан
Устройство генератора на авто с ГУР и без
Снятие генератора у Logan 2008—2014 С ГУР и без
Разборка генератора BOSCH и демонтаж подшипников
Установка новых подшипников и сборка генератора
Подшипники для генератора BOSCH — артикулы и цены
Полезные видео по ремонту генераторов у Рено Логан

Замена подшипников генератора на Рено Логан (Renault Logan) проводится при признаках износа или регулярном профилактическом ремонте. Сервисные мероприятия могут понадобиться, когда наблюдаются сбои электропитания или посторонние шумы во время работы.

Подшипники генератора Рено Логан 1.4-1.6 меняются комплектом, так как в узле располагаются малый и большой шарикоподшипник. При выборе запчастей необходимо учитывать, что в новых моделях установлены автогенераторы Bosch с мощностью от 98 А, до 2010 года автомобили без гидроусилителя руля комплектовались на 75 А (как на некоторых моделях Mitsubish).

Как меняются подшипники генератора Рено Логан 1.6 фирмы Bosch подробно изложено в пошаговой инструкции. Но сначала начнем с необходимой диагностики.

Определить неисправность можно по постороннему шуму, который издает генератор. Из-за старых деталей появляются люфта, посторонние звуки, шум. Новые шарикоподшипники со свежей смазкой, обеспечат плавное вращение, а шум исчезнет.

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

Рено Дастер камера заднего вида

Сравнение Рено Дастер и Киа Спортейдж 2

Рено Сандеро замена фильтра салона

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.Чтобы предотвратить подобную аварийную ситуацию потребуется:

тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
приобретать исключительно качественные предохранители и реле;
правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Меры предосторожности

Перед началом любых работ с электричеством не забудьте убедиться в том, что прибор правильно подсоединён к источнику питания. Не выполняйте работы в условиях повышенной влажности, старайтесь не допускать возникновения искр.

Дабы не получить поражения током, избегайте прикосновения к высоковольтным проводам, к примеру, когда запущен двигатель или прокручивается стартер. Особенно увеличивается шанс поражения при повреждённой изоляции.

Чтобы предотвратить всевозможные риски, нужно повернуть замок зажигания в выключенное положение, а отрицательную клемму отключить от аккумулятора. Только при соблюдении всех правил можно приступать к работе, не боясь, что ваш автомобиль может внезапно полыхнуть.

Подключение электрической системы сигнализации

Подключение электрической системы сигнализации в автомобиле Рено Логан требует определенных знаний и навыков. Для правильного подключения необходимо ознакомиться с электросхемой автомобиля, чтобы понять, какие провода и компоненты нужно использовать.

Перед началом работы рекомендуется отключить аккумулятор автомобиля, чтобы избежать возможных коротких замыканий и повреждений электроники. Затем можно приступить к подключению системы сигнализации.

Для подключения сигнализации необходимо найти провода, соответствующие определенным функциям. Например, провод с постоянным питанием, провод сигнализации от дверей, провод сигнализации от капота и т.д. Обычно в электросхеме указаны цвета проводов, что упрощает задачу.

После нахождения нужных проводов можно приступить к подключению. Для этого необходимо аккуратно обрезать изоленту с концов проводов и очистить их. Затем провода сигнализации соединяются с соответствующими проводами автомобиля. Обычно соединение осуществляется с помощью пайки или специальных соединителей.

После подключения всех проводов необходимо проверить работу системы сигнализации. Для этого рекомендуется активировать сигнализацию и проверить, правильно ли работают все функции, такие как звуковой сигнал, мигание фар и т.д. Если есть проблемы, необходимо проверить правильность подключения проводов и исправить возможные ошибки.

Подключение электрической системы сигнализации в автомобиле Рено Логан может быть сложной задачей, поэтому рекомендуется обратиться к специалисту, если у вас нет достаточных знаний и опыта. Неправильное подключение может привести к неисправностям в электронике автомобиля и другим серьезным проблемам.

Схема разборки приборной панели и снятия детали:

Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
После необходимо разобрать кожух рулевой колонки;
При помощи Т20 снимаются первый и второй болты крепления;
Крестовой отвёрткой окручиваются два винта;
Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;

Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.

Важно! Во время надевания переключателя света на контактный штырь, следует соблюдать особую осторожность, чтобы не сломать рычажок. Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом

Правый подрулевой переключатель снимается аналогичным образом

Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов

Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов

Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.

электросхемы рено, есть вопросы — бортжурнал Renault Logan года на DRIVE2

Все электрооборудование, то есть электрические элементы и электрическая проводка, имеют два контактных провода. В итоге вся электросхема автомобиля выполнена по однопроводному принципу, где плюс идет до потребителей отдельным проводником, через реле и выключатели, а второй подводящий проводник является сам кузов автомобиля.

Основными источниками тока и напряжения на машине являются аккумулятор 12 в 70 А каталожный номер R , а также генератор 14 в А BOSH каталожный номер или А Renault каталожный номер R или B в зависимости от производителя. Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами.

Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины. Говорить о функции стартера на машине излишне. На машине Рено Логан с года может быть установлен один из стартеров: Каталожные номера, а также крутящие моменты для крепления стартера приведены в таблице ниже.

Генератор на машине является источником тока и напряжения во время работы двигателя. Он обеспечивает питание потребителей, в том числе и зарядку аккумулятора на машине. На 8 и 16 клапанном двигателе Рено Логан устанавливаются разные генераторы. При запуске двигателя первым делом необходимо обеспечить электрическое питание системы его питания, системы зажигания, вспомогательных элементов обеспечивающих не только поездку на автомобиле, но и ваш комфорт в нем. Управляет этим процессом первостепенно замок зажигания, расположенный справа от руля в рулевой колонке.

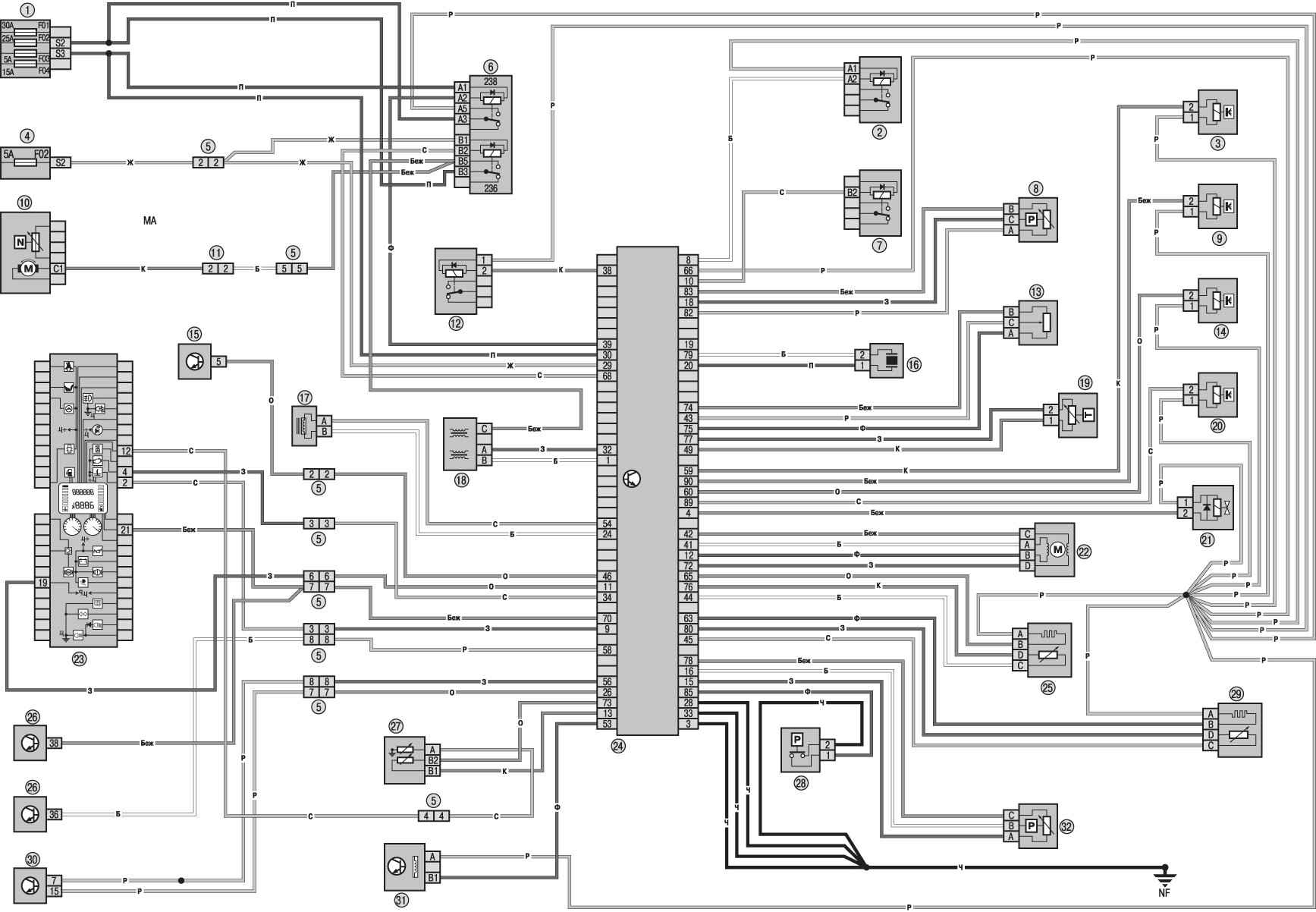

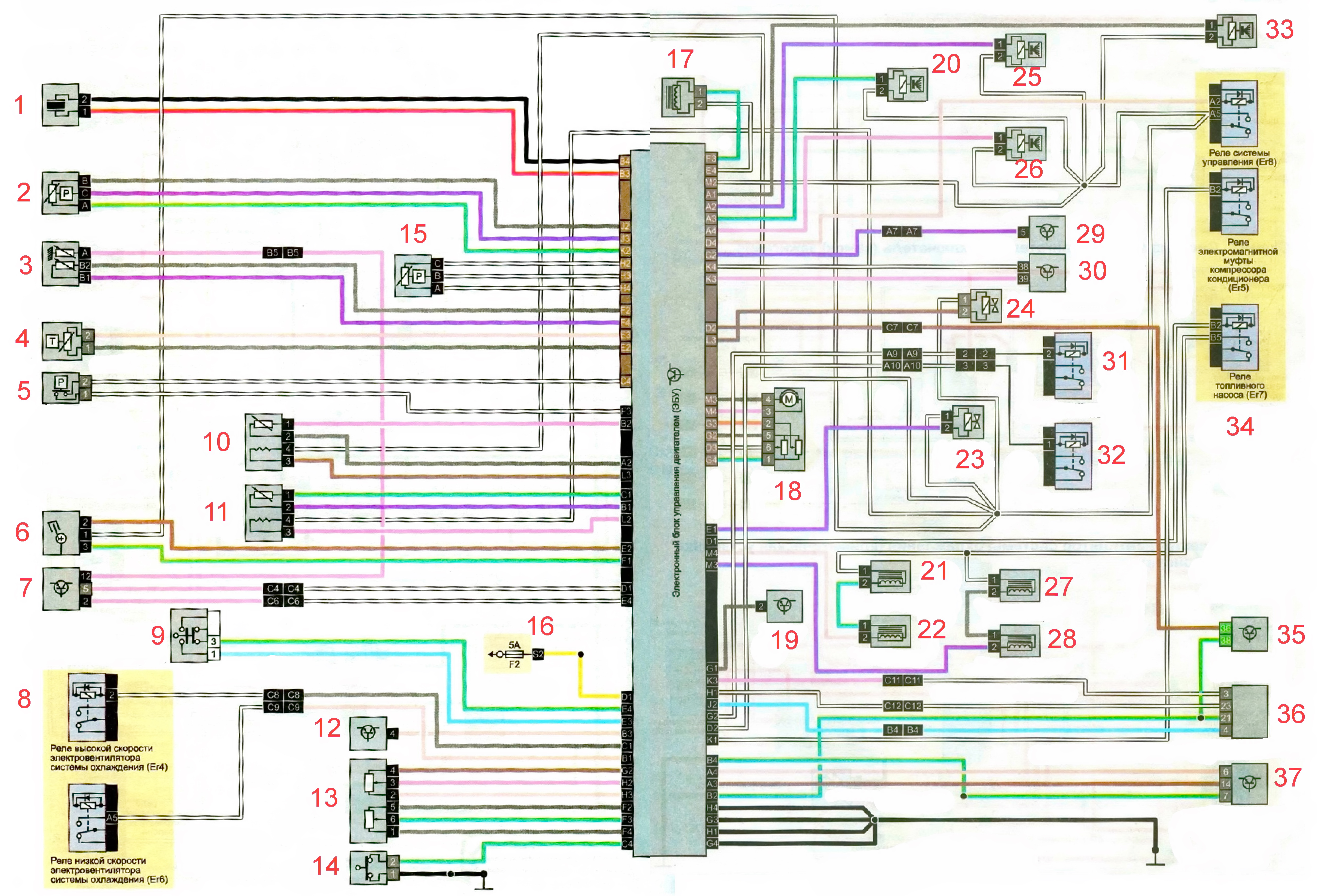

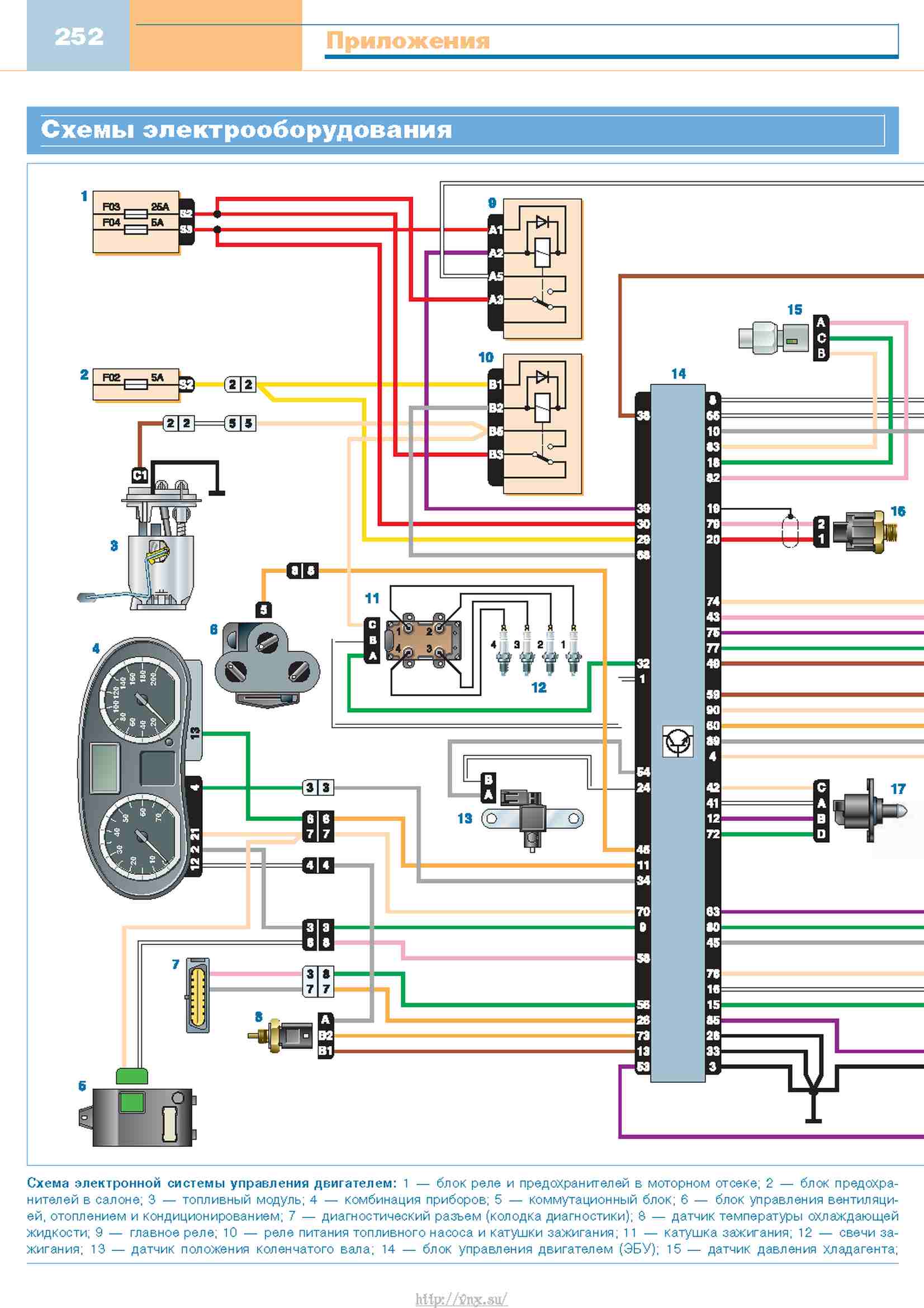

ЭБУ — электронный блок управления обеспечивает множество функций. Фактически блок является многоцелевым устройством, куда сводится множество телеметрических сигналов от датчиков. На основании полученных данных электронный блок обрабатывает данные и выдает соответствующие команды, сигналы напряжение и ток на управляющие элементы. Управление включением вентилятора системы охлаждения двигателем на Рено Логан осуществляется посредством ЭБУ электронного бортового устройства. Так блок управления получает телеметрические сигналы от датчика, а именно от датчика температуры.

Далее на основании уровня сигнала блок управления производит коммуникацию блока управления с минусовым проводом землей. Так при соединении 3 или 4 контакта срабатывает соответственно 1 или 2 скорость вращения вентилятора. Осуществление разных режимов вращения вентилятора обеспечивается за счет резистора, установленного в блоке управления электровентилятором.

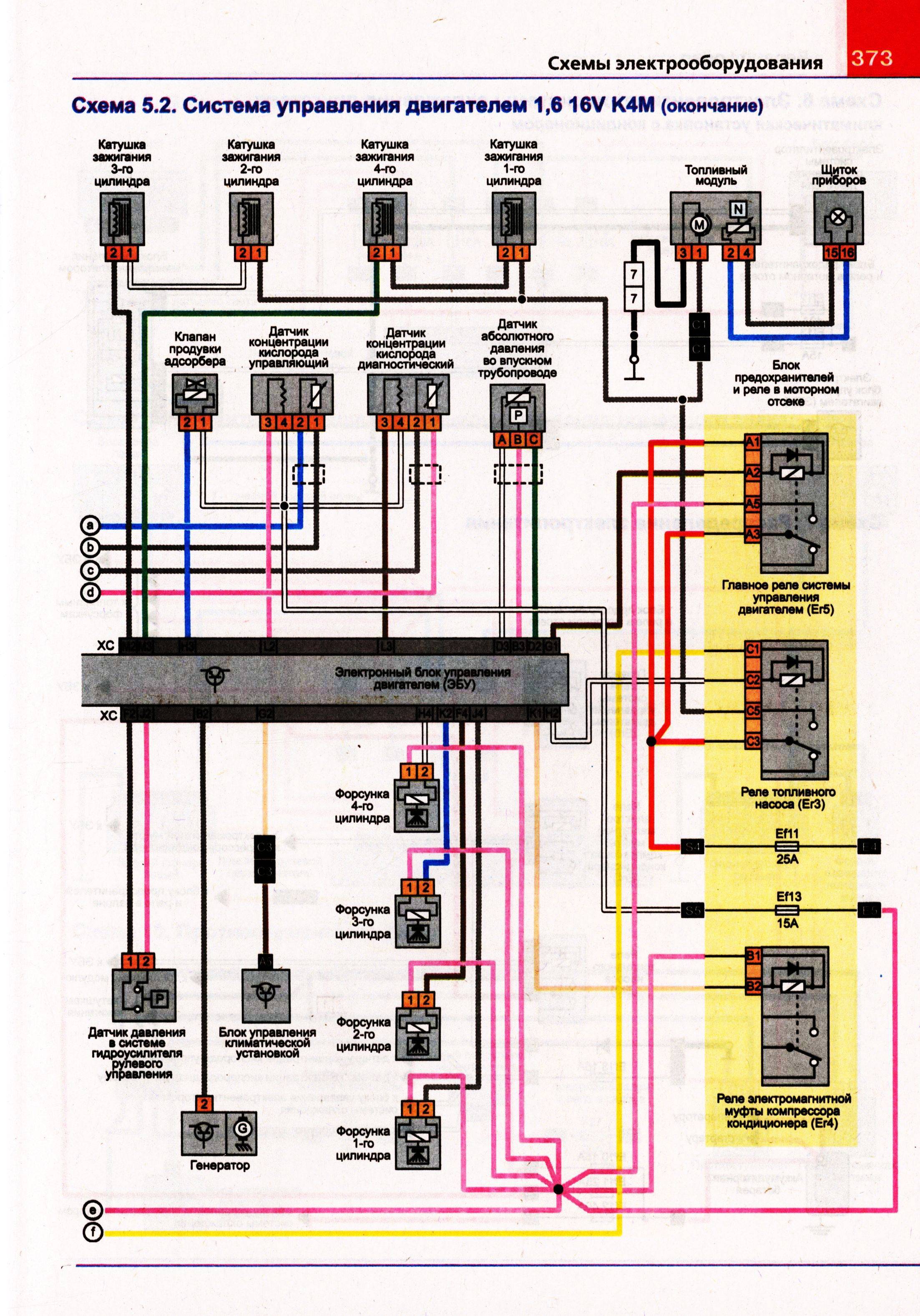

Фактически такой блок представляет собой два реле, резистор и коммуникационные соединения. Именно блок управления является главным коммуникационным устройством, который управляет не только простыми электрическими соединениями, но и важными системами обеспечивающими работу двигателя. Так в этой статье приведена электрическая схема подключения трех важных реле: Необходимо отметить, что ЭБУ управляет реле системы управления двигателем с помощью отрицательного потенциала, то есть фактически коммутирует обмотку реле на землю, при этом на втором проводе обмотке всегда имеется.

Управление дальним и ближним светом на автомобиле происходит через подрулевой переключатель, расположенный с левой стороны. Здесь как вы заметили не участвуют реле, что несколько упрощает соединения, тем самым повышая их надежность. Однако в связи с этим предъявлены более высокие требования к подрулевому переключателю, более высокие коммутируемые токи. Также надежность системы повышена за счет использования двух цепей для каждого вида света, дальнего и ближнего. Так на каждую сторону стоит свой предохранитель.

Как заменить лампу левой фары автомобиля рено логан своими руками

1. Для демонтажа аккумулятора потребуется два ключа на 8 и 10, для съема клемм с аккумулятора, и накидная головка на 13 для съема планки крепления аккумулятора.

Аккумулятор

Ключи для клемм

Накидная головка

2. Сначала откручиваем своими руками крепление клеммы массы! А потом снимаем клемму « ».

Клемма «масса»

Клемма « »

3. Откручиваем винт крепления аккумулятора

Осторожно вынимаем планку с винтом, чтобы она не упала в капот. Вынимаем аккумулятор из капота. Откручивание крепления

Откручивание крепления

Планка крепления

Аккумулятор вынут

4. Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно.

5. После последней смены лампы в сервисе 2 года назад обнаружил, что защитная крышка не защелкнута и оборван провод датчика закрытия капота, да и сам датчик скис в нижнем положении.

6. Снимаем крышку. Видим резиновое уплотнение и розетку лампы. Снимаем розетку. Снимаем резиновый уплотнитель.

Защитная крышка не защелкнута

Розетка снята

Резиновое уплотнение

7. Самый ответственный момент, запомните как снимаете лампу. Внимательно посмотрите в зеркало на этот крючок, на который вслепую сразу накинуть пружину никак не получиться. Съем крепежной пружины производится нажатием на нее сверху и одновременным отводом вправо, если смотреть по фото.

Крепление лампы пружиной

Пружина снята

8. Прижимная пружина освобождает лампу. Извлекаем лампу. Одеваем перчатку. Берем новую лампу и вставляем ее в гнездо. Ключ цоколя не даст ошибиться. Берем пружину, прижимаем цоколь и отводим ее слегка вправо, а затем влево до зацепления с крючком. Контролируйте свои действия по зеркалу.

Перегоревшая лампа

Берем новую лампу

Вставляем новую лампу

Лайфхак

Лампа закреплена

Уплотнение одето

9. Одеваем резиновое уплотнение. Вставляем розетку. Закрываем розетку крышкой.

Аккумулятор подключен

Ставим и закрепляем клемму « »

10. Устанавливаем аккумулятор на место. Прикручиваем клемму « ». Прикручиваем массу. Проверяем работу фар. При прикручивании клемм проверьте их состояние на всякий случай. Прикручиваем своими руками крепление аккумулятора. Восстанавливаем показания часов автомобиля и настройки авто магнитолы.

Затраты времени на замену фары минимальны, по сравнению с необходимостью поездки в сервис, да и денежки сэкономлены.

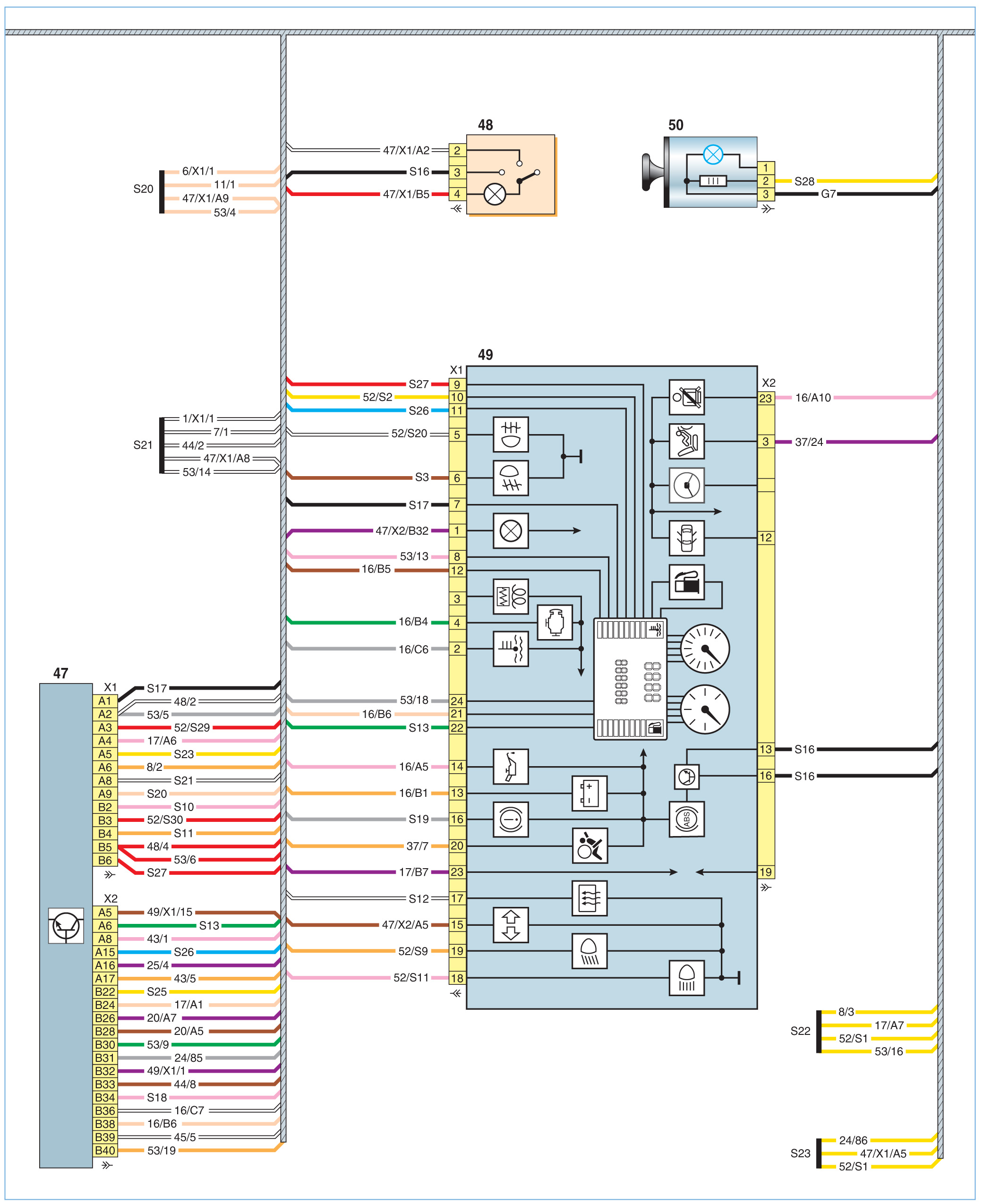

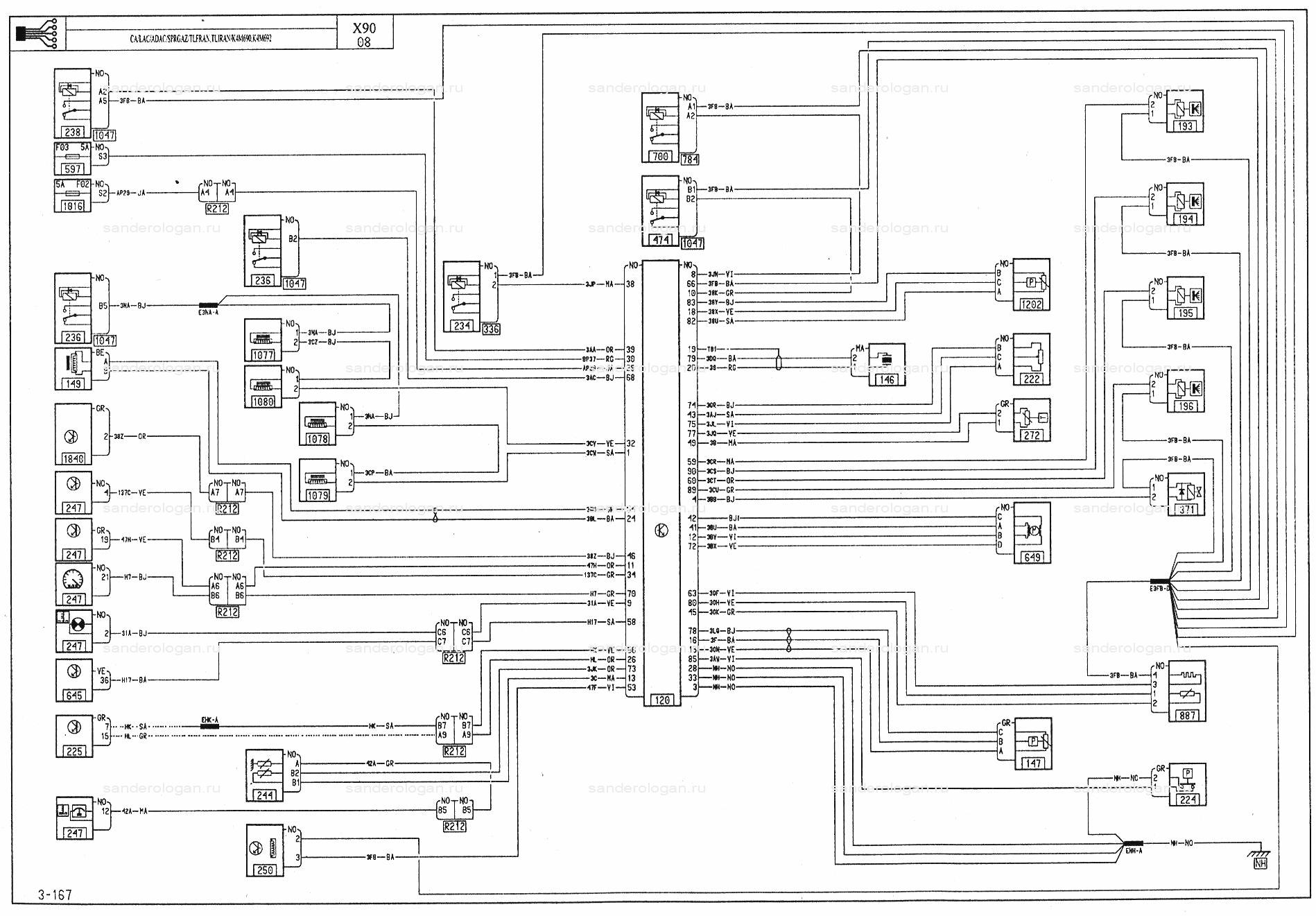

Электросхемы

В данном разделе сайта содержатся принципиальные электрические схемы соединений узлов и систем автомобиля Renault Logan, а также условные сокращения и таблица едениц измерений физических величин. Выберете из списка справа нужную Вам электросхему. В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению.

ОБЩАЯ ИНФОРМАЦИЯ О ЧТЕНИИ ЭЛЕКТРИЧЕСКИХ СХЕМ В легковом автомобиле проложено, в зависимости от его оснащения, до 1000 метров и более проводов для снабжения током всех электропотребителей (фары, радиоприемник и т.д.). Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов. Каждая электрическая цепь должна быть обязательна замкнута, иначе электрический ток течь не будет. Например, только того, что к положительному зажиму фары подается напряжение, недостаточно, если цепь тока одновременно не замкнута через соединение к корпусу. Поэтому отрицательный полюс батареи также посредством кабеля связан с кузовом. Иногда такого присоединения к «массе» не хватает, и тот или иной потребитель имеет отдельный провод, соединяющий его с корпусом автомобиля; такие провода, как правило, имеют коричневую изоляцию. В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Чтобы их можно было правильно подключить, отдельные контакты имеют соответствующие обозначения. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Вертикальные линии вверху входят в поле, которое обычно имеет серый фон. Это поле символизирует плату реле с держателями предохранителей и подключение к положительному по тенциалу. Конечно, в плате реле также имеется внутреннее соединение через корпус, Тонкие линии в поле показывают, как связаны между собой цепи тока внутри платы. Внизу цепь тока оканчивается горизонтальной линией, которая символизирует присоединение к корпусу. Присоединение к корпусу обычно осуществляется непосредственно через кузов или через провод, который соединяется с кузовом. Если цепь тока прерывается квадратом, внутри которого стоит число, то это число указывает на путь тока, которым продолжается цепь. При пользовании электросхемами рациональнее всего действовать следующим образом: Сначала найдите в легенде соответствующую деталь, например, выключатель вентилятора отопителя. Рядом с названием детали номером может быть указан соответствующий путь тока, который снова встречается на схеме внизу на горизонтальной линии. Чтобы читать электрические схемы, нужно знать условные обозначения узлов и деталей, а также важнейшие графические условные обозначения. Для более точного различения к буквенным обозначениям добавляют числа. Реле и электронные управляющие приборы, как правило, обозначаются серым фоном. Линии, начерченные на этом фоне, обозначают внутренние соединения. Они показывают, каким образом реле и другие электрические и электронные узлы и детали соединены друг с другом, а также с платой реле. Число в черном квадрате показывает место реле на плате реле и держателей предохранителей. Непосредственно на обозначении реле отмечены контакты.

Ключ для определения цвета провода bl — синий, br — коричневый, ge — желтый, gn — зеленый, gr — серый, го — красный, sw — черный, Ii — лиловый, ws — белый.
