Мазда 6 дисплей бортового компьютера ремонт

Mazda 6 2002-2007. Руководство по ремонту и обслуживанию

скачайте книгу по ремонту Mazda 6 бесплатно и используйте ее на любом устройстве

формат pdf, размер 420.4 Mb

Вы уже несколько лет являетесь владельцем превосходного автомобиля Мазда 6, и не можете даже представить себе жизнь без него. Но вот, в последнее время, вы стали замечать, что с машиной Mazda 6 что-то не так, слышите посторонние звуки, постукивания или хуже того, она отказывается ехать.

Паниковать не нужно, просто для вашей любимой Мазды 6 пришло время ремонта. Каждый раз, когда произносится слово «ремонт», лица представителей специалистов в области авторемонта начинают приобретать выражение некоторой многозначительной таинственности.

Но бледный цвет лица и бегающие глаза владельцев авто Mazda Japan говорят о пробуждении совершенно противоположных чувств – это и растерянность, и одновременно беспомощность. Все объясняется элементарным недостатком информации о предмете.

Попробуем пролить свет на сферу ремонта авто и увидим, что это – вполне нормально явление, и ремонт вовсе не так страшен, как может показаться вначале.

больше видео

• Как отключить иммобилайзер на Фиат Пунто
  Опубликовано 27 June 2024 by ScegliAuto


• Как долить AdBlue в Peugeot 2008
  Опубликовано 26 June 2024 by ScegliAuto


• Кондиционер Fiat Panda: инструкция по эксплуатации
  Опубликовано 26 June 2024 by ScegliAuto


• Как настроить время в Renault Kangoo?
  Опубликовано 24 June 2024 by ScegliAuto


• Как открыть капот на Пежо 108?
  Опубликовано 24 June 2024 by ScegliAuto


• Как сбросить индикатор AdBlue Peugeot 308
  Опубликовано 22 June 2024 by ScegliAuto


• Сброс контрольной лампы давления в шинах Mini Cooper R50
  Опубликовано 21 June 2024 by ScegliAuto


• Как снять запаску на Пежо 5008?
  Опубликовано 20 June 2024 by ScegliAuto


• Как активировать меню климата Audi A3
  Опубликовано 18 June 2024 by ScegliAuto


• Сброс контрольной лампы давления в шинах Opel Astra K
  Опубликовано 18 June 2024 by ScegliAuto


Ремонт информационного дисплея

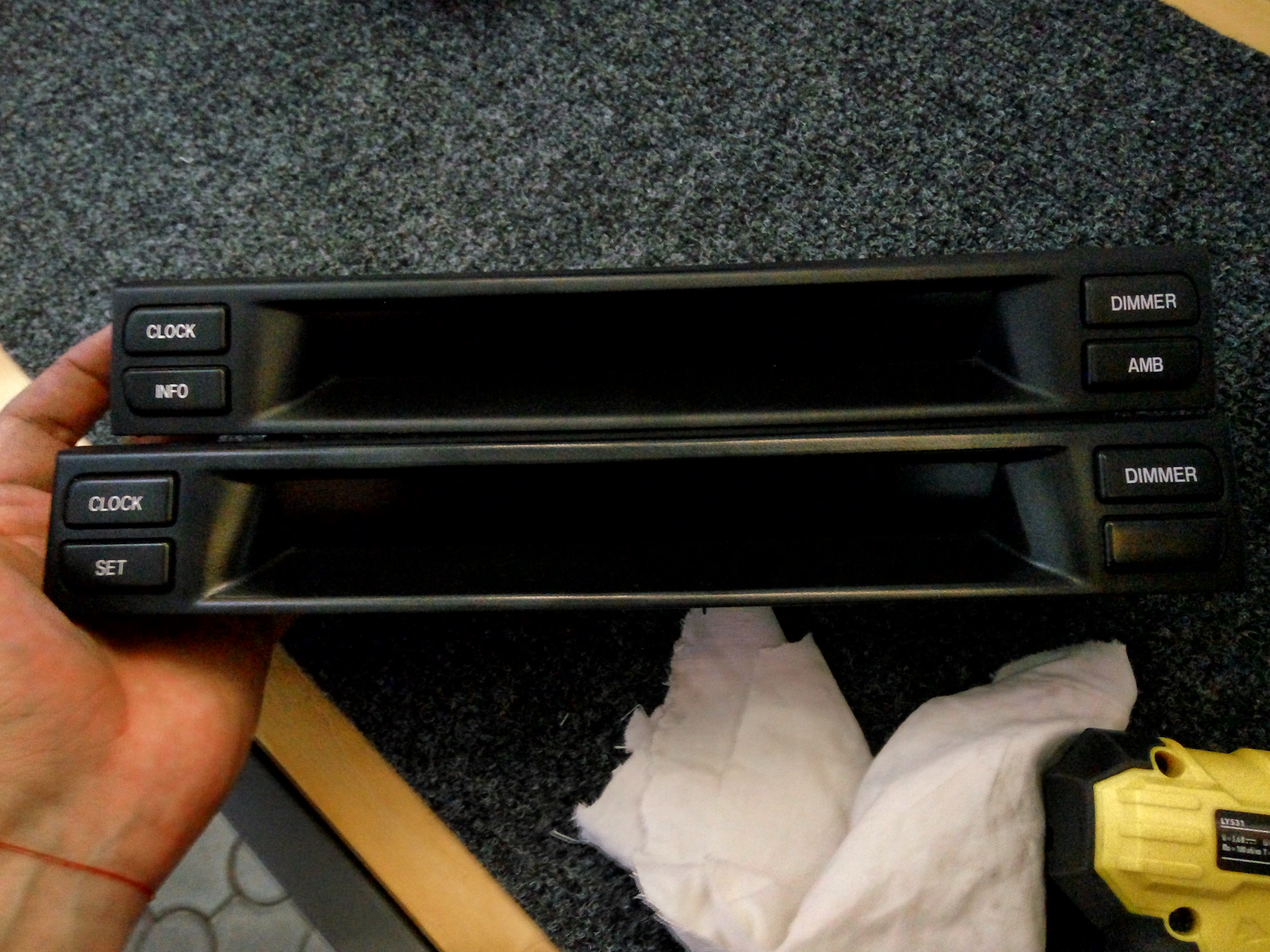

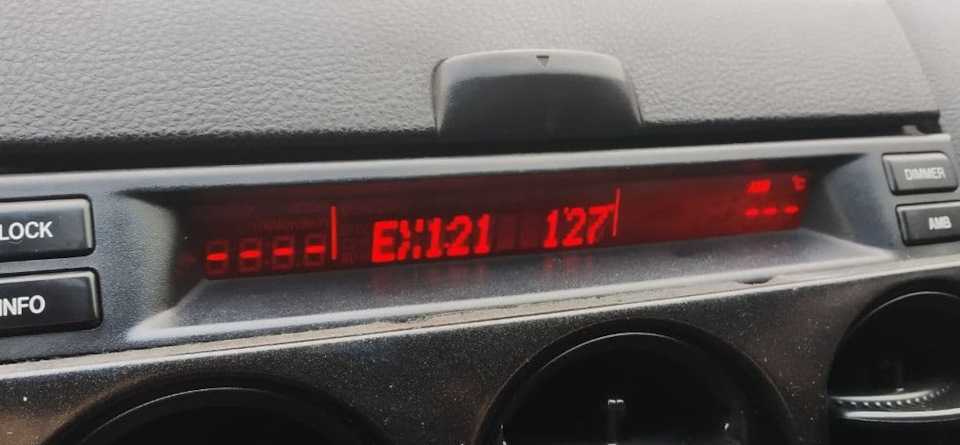

Доброго дня всем!Я думаю многим известна проблема с отображением символов на информационном дисплее дорестайла.У меня периодически пропадали деления скорости вращения вентилятора климата (в основном в зимний период) и некоторые символы на той части дисплея где отображается информация мультимедиа. Названия радиостанций и номера треков еще можно было понять, а вот на какой скорости работает климат совсем не понятно, т.к. показывали только первые два деления и последнее.Так вот со временем появляются микро-трещины в местах где ножки чипа припаяны к плате и в теплое время контакт лучше, а зимой соответственно хуже, по этому летом все отображалось более стабильно.Решил я это дело поправить, т.к. в летнее время было более-менее корректное отображение символов, а в холод большая часть не отображалась, значит дело в пайке компонентов экрана отвечающих за отображение символов (узнал какой чип за это отвечает).В общем снимаем центральную накладку над магнитолой (тянем на себя и она отщелкивается), отключаем фишку кнопки аварийной остановки, от динамика если он есть, ну и фишку самого информационного дисплея, далее открутил 2 шурупа на которых держится дисплей и снимаем его.Приступаем к разборке, аккуратно отгибаем 11 защелок с двух сторон и достаем из корпуса плату.

Приступаем к операции. Так как паяльной станции у меня нет я взял строительный фен с регулировкий температуры и скоростью обдува.

Выставил температуру 100℃, скорость обдува на минимум и прогрел всю плату. На ножки чипа который отвечает за отображение символов я нанес флюс (купить можно в любам магазине радиоэлектроники).

Далее на фене выставил температуру 220℃, скорость обдува средняя и прогрел непосредственно по периметру всего чипа ножки по времени минут 5-6.

Оставил плату до полного остывания, после собрал все в обратной последовательности и установил в автомобиль.

Все символы отображаются корректно, работы производил еще когда было холодно в декабре месяце и по настоящее время всё прекрасно работает.

Для просмотра онлайн кликните на видео ⤵

Mazda 6. Настройка часов без штатного ГУ. Подробнее

Настройка времени на Mazda 6 GH(2007) Подробнее

Как выставить Часы Мазда 6/ Mazda 6 Atenza gg Подробнее

Как настроить Bluetooth Mazda 6 GH 2008-2012 Мазда 6 Подробнее

Приборная панель mazda 6 Подробнее

Стеклоподъёмники Mazda 6. Как обучить стеклоподъёмники Подробнее

Как сбросить ошибки Mazda 6 gh Подробнее

Дисплей мазда 6 как диагностический компьютер и «RaceLogic» Подробнее

Дисплей мазда 6 подключение Подробнее

Настройка часов на Mazda CX 7 Подробнее

Как установить время на мазда 3 Подробнее

Круиз контроль на мазде 6 Подробнее

Адаптация стеклоподъемников Mazda Подробнее

Mazda 6 тест обзор Подробнее

Обход штатной магнитолы! MP3 USB CD CHANGER for MAZDA 6 !! Подробнее

Настройка часов,времени на мазда 3 хетчбэк 2008го года Подробнее

Регулировка фар на Mazda 6 gg Подробнее

Обзор ГУ Mazda 6 GJ III поколение Подробнее

мазда 6 обзор мультируль. Круиз контроль mazda 6 GG Подробнее

Ремонт дисплейного блока бортового компьютера Mazda 6

Проблема в следующем: возникают артефакты на дисплее, некоторые буквы и символы нечитаемы. При воздействии на дисплей индикация возникает и снова пропадает. Такие симптомы знакомы многим владельцам этого автомобиля. Выглядит дефект так:

Причина — ошибка разработчиков печатной платы. Её размер 25 на 4 см, она длинная и очень узкая.

Японские конструкторы разместили контроллер дисплея в QFP корпусе точно посередине — в самом слабом месте, подверженном всем напряжениям и вибрациям, возникающим при эксплуатации автомобиля Образование микротрещин в пайке в таком случае — вопрос времени.

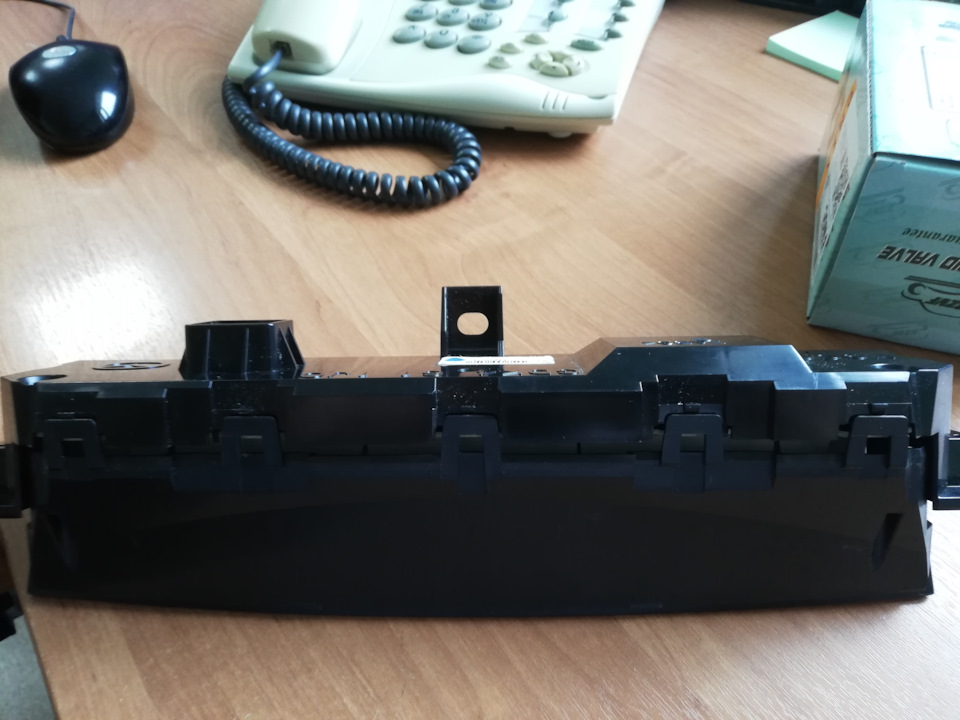

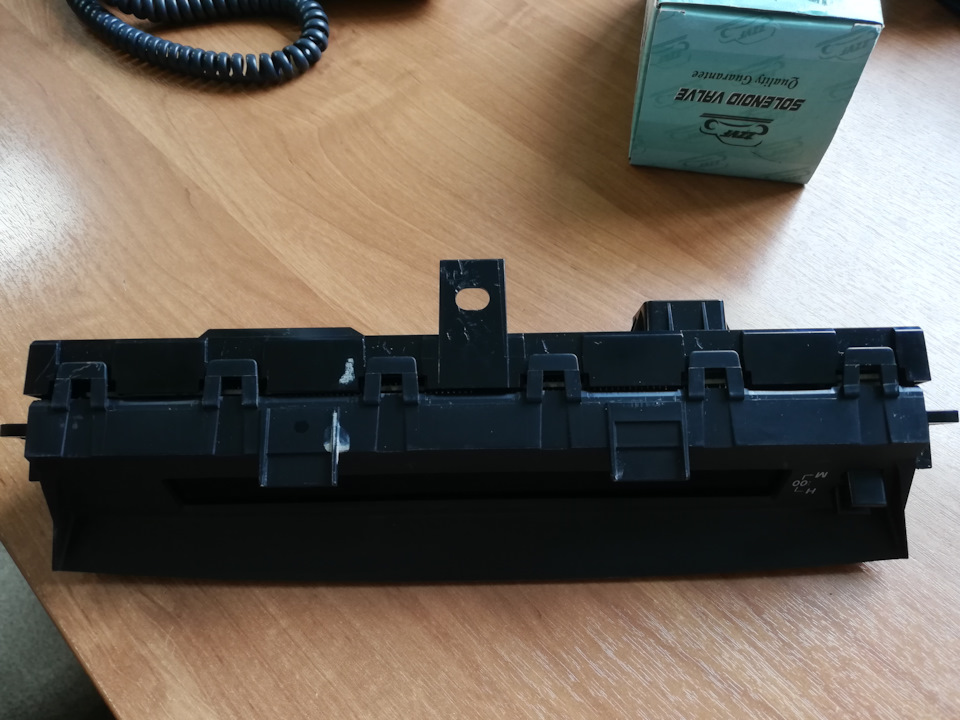

Для ремонта разбираю блок: снимаю металлическую раму дисплея, выпаиваю его контакты, снимаю пластиковый корпус светорассеивателя, снимаю плату подсветки. Чип контроллера залит влагозащитой, удаляю её и пропаиваю выводы. Контролирую качество галтелей припоя под микроскопом Провожу обратную сборку.

Установка показаний часов

Нажмите и удерживайте кнопку «CLOCK» (часы), пока не раздастся короткий звуковой сигнал. На дисплее загорится индикатор «12Нr» или «24Нr», соответствующие 12-ти и 24-часовому режиму индикации времени.

Нажмите на кнопку «SET», для того чтобы переключить 12-ти и 24-часовой режимы индикации времени. При этом индикатор выбранного режима начнет мигать.

Для того чтобы выбрать требуемый режим индикации времени, нажмите на кнопку «CLOCK» (часы) еще раз, пока индикатор выбранного режима продолжает мигать.

Затем на дисплее загорится индикатор «Hr. ADJUST» (установка текущего времени – часы), и два левых разряда (часы) начнут мигать. С помощью кнопки «SET» установите требуемые показания текущего времени в двух левых разрядах (часы) и затем нажмите на кнопку «CLOCK» (часы).

Затем на дисплее загорится индикатор «Min. ADJUST» (установка текущего времени – минуты), и два правых разряда (минуты) начнут мигать. С помощью кнопки «SET» установите требуемые показания текущего времени в двух левых разрядах (часы) и затем нажмите на кнопку «CLOCK» (часы).

МАРШРУТНЫЙ КОМПЬЮТЕР

Мазда 6 (2008+). МАРШРУТНЫЙ КОМПЬЮТЕР

На автомобили Mazda 6 устанавливают маршрутный компьютер. Он позволяет полу­чать следующую информацию: текущее вре­мя, мгновенный и средний расход топлива, запас хода на оставшемся топливе и количе­ство топлива в баке, средняя и максимальная скорость автомобиля.

Показания маршрутного компьютера выво­дятся в правую часть многофункционального информационного дисплея (в данном случае показано время).

Блок управления маршрутным компьюте­ром расположен на левой спице рулевого колеса.

1. Установите ключ в выключателе (замке) зажигания в положение «ON» (зажигание включено).

2. Нажимайте на правый переключатель, чтобы переместить курсор в позицию марш­рутного компьютера.

3. Нажимайте на центральный переключа­тель вверх или вниз, чтобы переключать инди­кацию на дисплее:

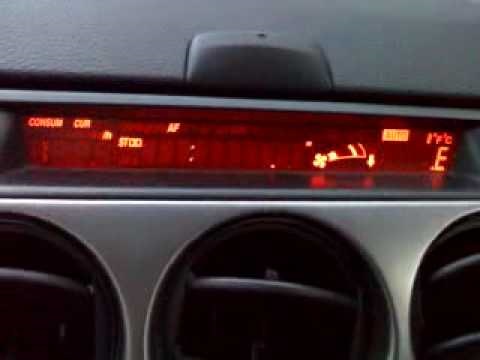

— мгновенный расход топлива «CONSUM CUR L/ 100 км». Рассчитывается исходя из те­кущего расхода топлива и пройденного рас­стояния, рассчитывается и обновляется каж­дые 2 с;

При снижении скорости менее 5 км/ч показа­ния мгновенного расхода топлива сменяют­ся символом «———————— L/ 100 км», что не являет­

ся признаком неисправности маршрутного компьютера.

— средний расход топлива «CONSUM AV L/ 100 км». При его расчете учитываются объем израсходованного топлива и рассто­яние, пройденное автомобилем с момента последнего подключения аккумуляторной батареи к бортовой сети или момента по­следнего сброса показаний маршрутного компьютера. Средний расход топлива рас­считывается и обновляется каждую минуту. Для сброса показаний среднего расхода топлива нажмите и удерживайте клавишу «SET» в течение 1-2 с, после чего на дис­плее появится символ « L/ 100 км», ко­

торый будут оставаться на дисплее в тече­ние 1 мин, пока не будет рассчитано новое значение среднего расхода топлива;

Для удаления показаний среднего расхода топлива на автомобиле, оборудованном на-

вигационной системой, нажмите и удержи­вайте клавишу «ENTER» блока управления.

— запас хода по топливу «REMNG». Выво­дится примерное расстояние, которое может проехать автомобиль на имеющемся в баке запасе топливе. Расчет выполняется на осно­ве среднего расхода топлива и обновляется каждую минуту;

Если показания маршрутного компьютера свидетельствуют о достаточном запасе хода до следующей заправки, а стрелка указате­ля уровня топлива в баке находится около от­метки «Е» (пусто) или горит сигнализатор ми­нимального резерва топлива в баке, немед­ленно заправьте топливный бак автомобиля. Показания маршрутного компьютера не из­менятся, если в бак было залито менее 20 л топлива.

— средняя скорость автомобиля «AV». Рас­считывается по пройденному расстоянию и времени движения с момента последнего подключения аккумуляторной батареи к бор­товой сети или момента сброса последнего показания маршрутного компьютера. Значе­ние средней скорости рассчитывается и об­новляется через каждые 10 с.

Для сброса показания среднего расхода топлива нажмите и удерживайте клавишу «SET» в течение 1-2 с, после чего на дисплее

оставаться на дисплее в течение одной мину­ты, пока не будет рассчитано новое значение средней скорости автомобиля.

Для удаления показаний среднего расхода топлива на автомобиле, оборудованном на­вигационной системой, нажмите и удержи­вайте клавишу «ENTER».

Видео по теме «Мазда 6 (2008+). МАРШРУТНЫЙ КОМПЬЮТЕР»

https://youtube.com/watch?v=UfBVbo4Y6Ms

Источник статьи: http://carmanuals.ru/mazda-6-s-2008-goda/marshrutnyy-kompyuter

Индикаторы внешних световых приборов

4 — Индикатор красного цвета неисправности автоматического корректора света фар.

11- Индикатор указателей поворота (аварийной сигнализации) в виде стрелок зеленого цвета. Мигает при включении левого или правого указателя поворота или аварийной сигнализации. При неисправности одной из ламп мигают с удвоенной частотой.

12 – Индикатор включения дальнего света синего цвета.

21 — Индикатор желтого цвета включения заднего противотуманного фонаря.

34 — Индикатор желтого цвета включения противотуманных фар.

36 -Индикатор включения приборов наружного освещения желтого цвета. Загорается при включении габаритных огней.

37 – Индикатор желтого цвета выключения/неисправности системы адаптивного головного (AFS).

Неисправность двигателя Мазда 6

Одной из самых серьезных поломок в автомобиле Mazda 6 считается неисправность в работе двигателя. Он представляет из себя совокупность множества механизмов и систем. Согласитесь, для того, чтобы груда хитроумного железа начала двигаться, необходима система питания, электронное управление, искрообразование и прочее.

От их слаженного и исправного взаимодействия и зависит работоспособность двигателя. Из-за этого, при диагностике двигателя автомобиля проверяют не только выходные характеристики всей системы, но и отдельные параметры каждой детали. Всю процедуру, которая включает проверку всех этих деталей, называют комплексной диагностикой.

Несомненно, одним махом одолеть такую обширную тему невозможно. Конечно, можно самостоятельно перерыть горы автомобильной литературы, взять руководство по ремонту Мазда 6, и начать разбираться в устройстве двигателя. Однако риск при этом не починить двигатель, а еще больше ему навредить, достаточно высок, ведь за дело берется не профессионал, а любитель.

Но все же, не всегда можно полностью полагаться на мнение специалистов. На станцию СТО лучше приезжать хотя бы с некоторыми первоначальными знаниями. Главное, что вам необходимо запомнить – что существует два параметра, по которым можно судить о состоянии двигателя. Это степень давления масла в системе смазки и величина компрессии в цилиндрах.

Компрессия

Каждый автомобилист знает, что компрессия – это то, без чего не заведется ни Mazda 6, ни любой другой автомобиль. Она необходима для того, чтобы двигатель работал нормально, не доставлял неприятностей и хлопот своему владельцу, ни во время запуска, ни по ходу движения авто. Чтобы расход топлива был экономичным, перед воспламенением, топливную смесь нужно сжимать до нужного давления.

Для того чтобы хорошо организовать будущий ремонт Мазда 6, нужно зафиксировать снижение компрессии. Причин, которые могут привести к снижению ее уровня очень много. Но необходимо уже на этапе диагностики определить из-за чего падает давление сжатия, ведь зная причину неисправности, легко устранить и саму неисправность.

Напоследок хочется предостеречь автомобилистов, которые очень самоуверенны и думают, что могут собственноручно диагностировать или даже отремонтировать свою машину. Даже если вы уже много лет ездите на ней, и знакомы с ее строением, вы наверняка не знаете всех нюансов и тонкостей, которые знают настоящие профессионалы. Мало просто знать теорию внутреннего строения автомобиля, нужно также уметь применить все знания на практике.

Помните, никакие инструкции по ремонту Мазда 6 не может заменить живого специалиста, который имеет колоссальный опыт, и который не раз сталкивался с ремонтом именно этой модели.

Настройка часов mazda 6

andrey777 Пн, 15 янв 2007, 18:34

GAD Пн, 15 янв 2007, 18:50

GAD Маньяк флуда Сообщения: 11649 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Ср, 12 июл 2006 Откуда: Москва

andrey777 Пн, 15 янв 2007, 18:52

Hoshemin Пн, 15 янв 2007, 19:16

Hoshemin Почетный маздавод Сообщения: 1096 Благодарности: 2 шт. ->Благодарности: 2 шт. Регистрация: Вс, 24 сен 2006 Откуда: Москва, ЮАО, Бирюлево-Восточное

Deniseco Пн, 15 янв 2007, 20:11

Deniseco Продвинутый маздавод Сообщения: 522 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Сб, 15 апр 2006 Откуда: Азов (30 км. от Ростова)

DrORION Вт, 16 янв 2007, 02:04

DrORION Почетный маздавод Сообщения: 3887 Благодарности: 3 шт. -> Благодарности: 3 шт. Регистрация: Пт, 20 окт 2006 Откуда: Одинцово-Москва

Kupyxa-CapaeBoD Ср, 17 янв 2007, 17:27

Меч Ср, 17 янв 2007, 18:46

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Киримка Ср, 17 янв 2007, 18:53

У верблюда два горба, потому что жизнь — борьба..

На медведя я друзья, выйду без испуга

Если с другом буду я — а медведь без друга.

Меч Ср, 17 янв 2007, 19:02

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Меч Ср, 17 янв 2007, 19:03

А ты попробуй. может есть.

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Premium Ср, 17 янв 2007, 19:03

Киримка Ср, 17 янв 2007, 19:04

У верблюда два горба, потому что жизнь — борьба..

На медведя я друзья, выйду без испуга

Если с другом буду я — а медведь без друга.

Меч Ср, 17 янв 2007, 19:10

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Киримка Ср, 17 янв 2007, 19:18

У верблюда два горба, потому что жизнь — борьба..

На медведя я друзья, выйду без испуга

Если с другом буду я — а медведь без друга.

Меч Ср, 17 янв 2007, 19:23

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Меч Ср, 17 янв 2007, 19:25

Укрываю- не укрываю. Зато всегда при часах.

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Киримка Ср, 17 янв 2007, 20:56

У верблюда два горба, потому что жизнь — борьба..

На медведя я друзья, выйду без испуга

Если с другом буду я — а медведь без друга.

Меч Чт, 25 янв 2007, 14:14

Меч Влившийся в движение Сообщения: 239 Благодарности: 0 шт. -> Благодарности: 0 шт. Регистрация: Вс, 13 авг 2006 Откуда: РОССИЯ

Киримка Чт, 25 янв 2007, 16:44

У верблюда два горба, потому что жизнь — борьба..

На медведя я друзья, выйду без испуга

Если с другом буду я — а медведь без друга.

Индикация показаний времени Mazda 6 2002-2015

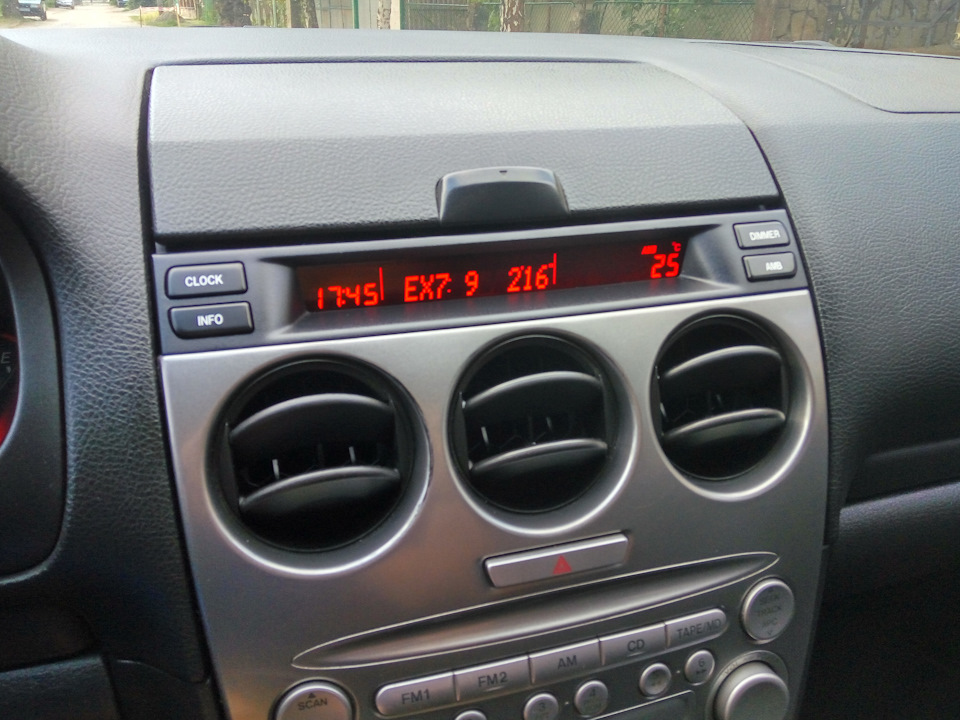

Дисплей показывает текущее время, если выключатель зажигания находится в положении «ON» (зажигание включено) или «АСС» (вспомогательные потребители электроэнергии). Если на дисплей выведены данные маршрутного компьютера, нажмите на кнопку «» (часы), для того чтобы переключить дисплей в режим индикации текущего времени.

На автомобилях, оснащенных маршрутным компьютером, при установке показаний часов следует использовать кнопку «» (информация) вместо кнопки «SET» (установка).

Установка показаний часов.

Нажмите и удерживайте кнопку «» (часы), пока не раздастся короткий звуковой сигнал. На дисплее загорится индикатор «12Нr» или «24Нr», соответствующие 12-ти и 24-часовому режиму индикации времени.

Нажмите на кнопку «SET», для того чтобы переключить 12-ти и 24-часовой режимы индикации времени. При этом индикатор выбранного режима начнет мигать.

Для того чтобы выбрать требуемый режим индикации времени, нажмите на кнопку «» (часы) еще раз, пока индикатор выбранного режима продолжает мигать.

Затем на дисплее загорится индикатор «Hr. ADJUST» (установка текущего времени — часы), и два левых разряда (часы) начнут мигать. С помощью кнопки «SET» установите требуемые показания текущего времени в двух левых разрядах (часы) и затем нажмите на кнопку «» (часы).

Затем на дисплее загорится индикатор «Min. ADJUST» (установка текущего времени — минуты), и два правых разряда (минуты) начнут мигать. С помощью кнопки «SET» установите требуемые показания текущего времени в двух левых разрядах (часы) и затем нажмите на кнопку «» (часы).

Изменение показаний часов.

Во время индикации текущего времени нажмите на кнопку «SET» и удерживайте ее не менее полутора секунд. При отпускании кнопки раздастся короткий звуковой сигнал, и показания часов изменятся.

При отпускании кнопки «SET» происходит обнуление разрядов секунд.

Маршрутный компьютер мазда 6

Примечание: наличие маршрутного компьютера зависит от комплекта­ции автомобиля.

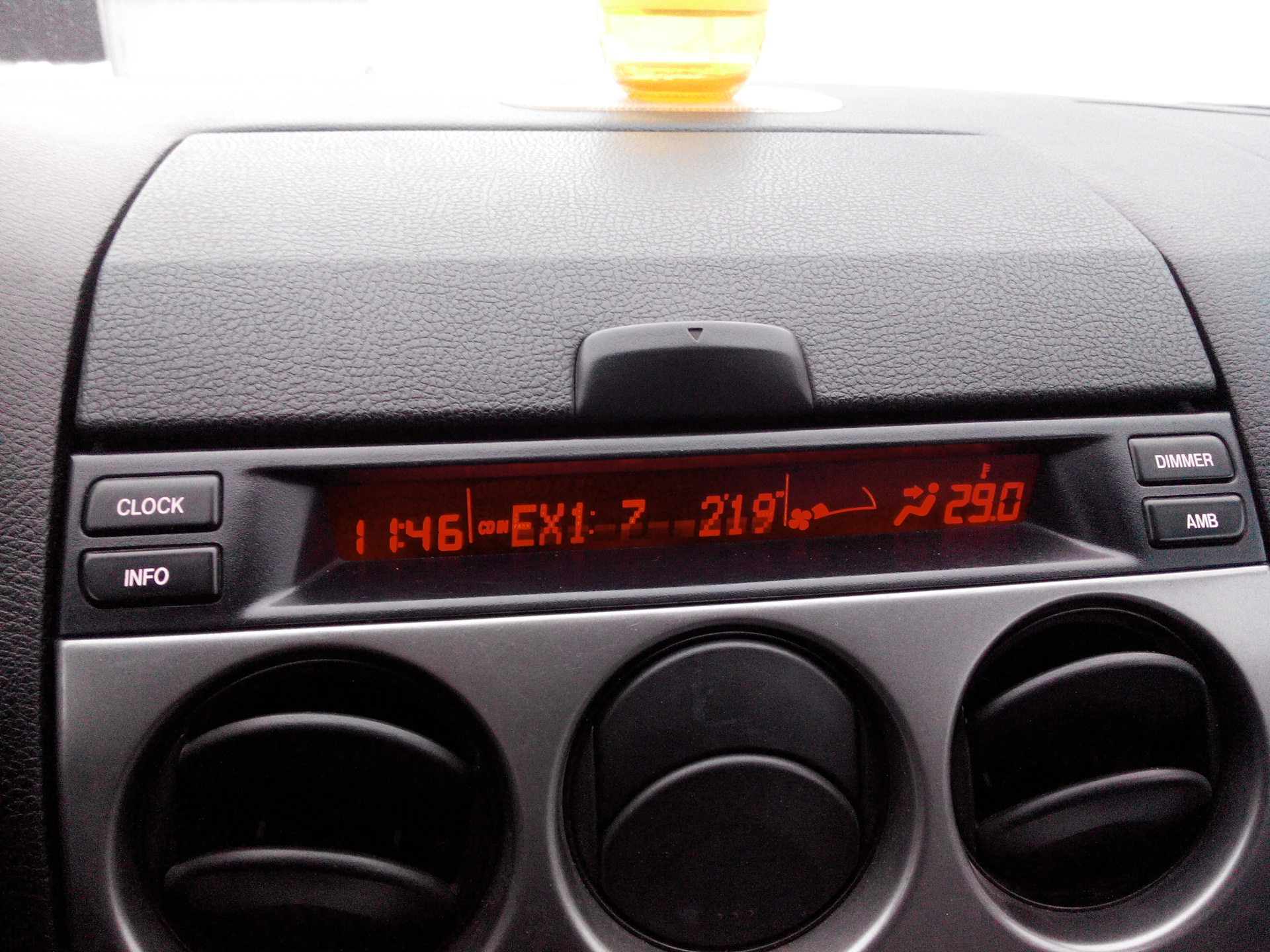

Дисплей маршрутного компьютера расположен на панели приборов.

При кратковременном нажатии на кнопку «INFO» происходит переключе­ние режимов индикации маршрутного компьютера в следующей последова­тельности:

Мгновенный расход топлива

Средний расход топлива

Примерное расстояние, которое мо- жет пройти автомобиль, из расчета оставшегося топлива в баке

Средняя скорость автомобиля —

На дисплее высвечивается следую­щая информация:

Мгновенный расход топлива (L/100km)

Показывает мгновенный расход топли­ва в литрах на 100 километров пути.

При выборе этого режима на дис­плее высвечивается надпись «CONSUM CUR».

Примечание: при движении со скоро­стью 5 км/ч и ниже на дисплее высве­чивается надпись «— L/IOOkm».

Средний расход топлива (L/100km)

Средний расход топлива измеряется с момента последнего обнуления.

Чтобы обнулить значение, необхо­димо нажать и удерживать кнопку «INFO» более 1 секунды. После этого на дисплее высветится над­пись «—L/100km» в течение 1 минуты, затем высвечивается вновь подсчитанный средний рас­ход топлива.

Примерное расстояние, которое мо­жет пройти автомобиль, из расчета оставшегося топлива в баке (km)

Показывает примерное расстояние, на которое может хватить запаса то­плива, находящегося в топливном баке, из расчета среднего расхода топлива за последние 32 километра пути. Однако, если стрелка указате­ля количества топлива приближает­ся к отметке «Е», рекомендуется как можно быстрее произвести заправку топливом.

При выборе этого режима на дисплее

высвечивается надпись «REMNG».

Когда оставшегося топлива хва­тит приблизительно на 50 кило­метров пути или менее, на дисплее высветится надпись «— кт».

Показания не изменятся после до­заправки до тех пор, пока не будет продолжено движение.

Показание не изменится, пока в топливный бак не будет залито более 20 литров топлива.

При отсоединении с последующим подсоединением аккумуляторной батареи на протяжении следую­щих 100 километров пути будет высвечиваться надпись «— кт».

Средняя скорость автомобиля (km/h) Средняя скорость измеряется с мо­мента последнего обнуления.

Значение обновляется каждые 10 секунд.

Чтобы обнулить значение, необхо­димо нажать и удерживать кнопку «INFO» более 1 секунды.

После этого на дисплее высветится надпись «— km/h» в течение 1 мину­ты, затем высвечивается вновь под­считанная средняя скорость авто­мобиля.

Источник статьи: http://mazdatest.ru/marshrutnyj-kompyuter/

Руководства по автомобилям | Владельцы Mazda

РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ MAZDA

Для Mazda 3 и Mazda3 Sport 2019/2020, 2020 CX-30 Загрузить MAZDA CONNECT PDF

Для предыдущих моделей Mazda (2016-2021 CX-5 / CX-3 / CX-9 / Mazda6 / MX-5 / MX-5 RF, 2014-2018 Mazda3 / Mazda3 Sport), используйте ссылки ниже, чтобы выбрать свое руководство Выберите Mazda Connect Руководство

Просмотр цифрового руководства Mazda Connect

РУКОВОДСТВО ПО НАВИГАЦИИ

для Mazda3 и Mazda3 Sport 2019-2020, Mazda CX-30 2020 Загрузить руководство по навигации PDF

Для Mazda3 и Mazda3 Sport 2014-2018, Mazda6 2016-2020, 2016-2020 CX-9, 2016-2020 CX-5, 2016-2020 CX-3, 2016-2020 MX-5 Загрузить руководство по навигации PDF

Для Mazda3 и Mazda 3 Sport 2013, Mazda6 2014-2015, CX-5 2013-2015, CX-9 2013-2015 Загрузить руководство по навигации PDF

РУКОВОДСТВА ДЛЯ ANDROID AUTO И APPLE CARPLAY

Загрузить руководство пользователя для Android Auto и Apple CarPlay PDF

Загрузить краткое руководство для Android Auto PDF

Загрузить руководство по быстрому запуску для Apple CarPlay PDF
