Блоки под капотом

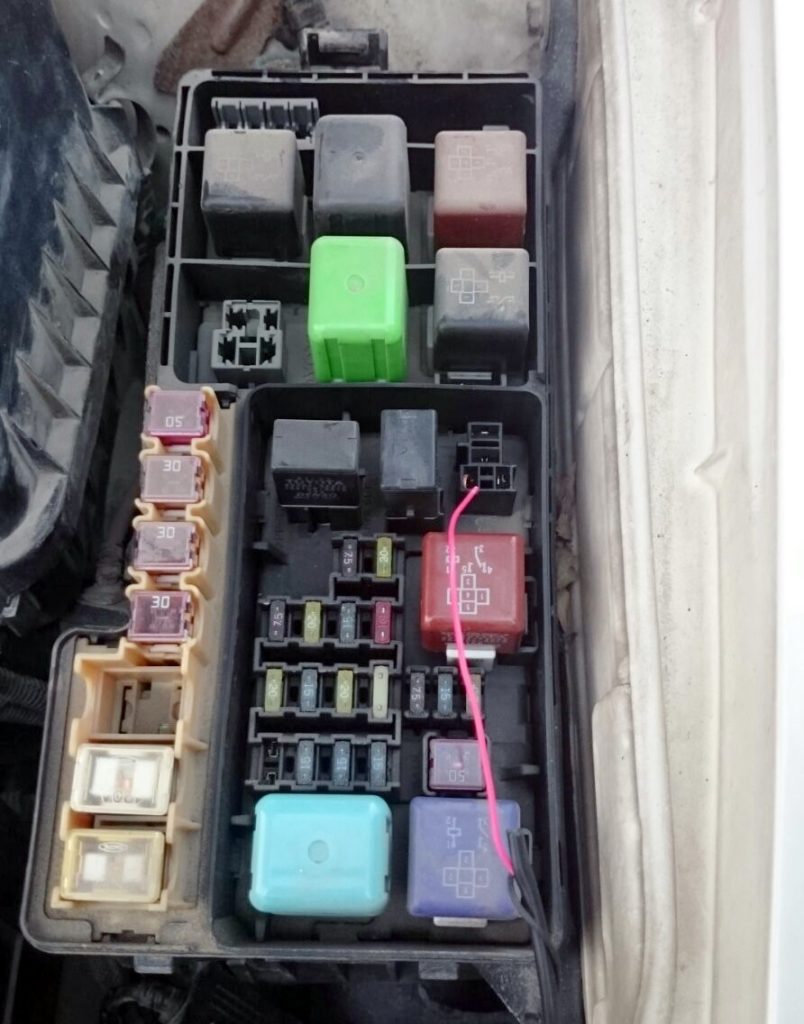

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

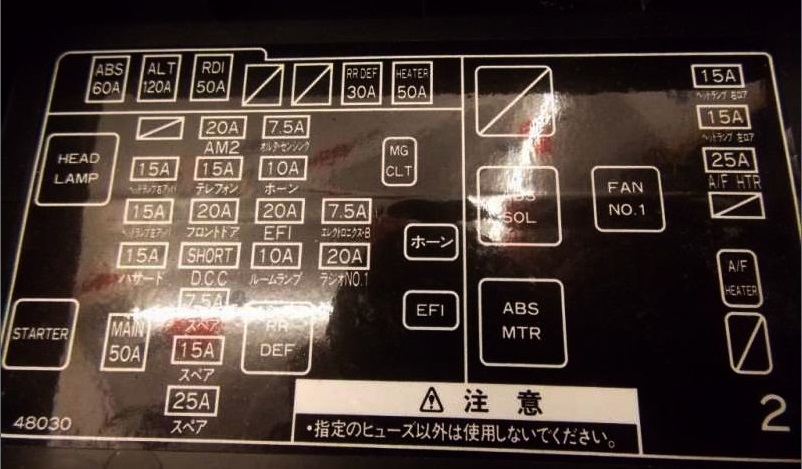

Схема

Обозначение предохранителей

1	60A ABS – АБС
2	140A ALT – Система заряда
3	40A RDI FAN – Вентилятор системы охлаждения
4	40A CDS FAN – Вентилятор системы охлаждения
5	30A RR DEF – Обогрев стекла двери задка и наружных зеркал
6	50A HEATER – Вентилятор отопителя
7	15A H – LP R UPR – Правая фара, дальний свет
8	15A H – LP L UPR – Левая фара, дальний свет
9	25A A / F HTR – Датчик качества рабочей смеси
10 11	–
12	15A H – LP R LWR – Правая фара, ближний свет
13	15A H – LP L LWR – Левая фара, ближний свет
14	15A HAZARD – Аварийная сигнализация, указатели поворотов
15	20A AM 2 – Система запуска
16	20A TEL – Телефон
17	20A FL DOOR
18	–
19	7,5A ALT – S – Система зарядки
20	10A HORN – Противоугонная система, клаксон
21	20A EFI – Впрыск топлива
22	10A DOME – Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU – B – Бортовой компьютер
24	20A RAD №1 – Аудиосистема
25 26 27	–
28	50A MAIN – Система запуска

Расшифровка реле

A – Отсутствует
B – Реле ABS SOL
C – Реле вентилятора №3
D – Реле вентилятора №1
E – Реле э/мотора ABS
F – Реле вентилятора №2
G – Реле датчика A/F
H – Отсутствует
I – Реле фар
J – Реле стартёра
K – Реле обогрева стекла двери задка и наружных зеркал
L – Реле магнитной муфты К/В
M – Реле клаксона и противоугонной системы
N – Реле впрыска топлива

Схема

Описание

A – Реле разрыва цепи
B – Главное реле двигателя
C – Реле обогрева наружных зеркал

Toyota Highlander (2001-2007) / Lexus RX-300 and RX-330 (1999-2006) (USA) — Chilton Repair Manual

Chilton Repair Manual on the Toyota Highlander (2001-2007) / Lexus RX-300 and RX-330 (1999-2006).

Gasoline engines:- 4 cylinders — 2.4 (2362 cc, 2AZ-FE)- V6 — 3.0 (2995 cc, 1MZ-FE) and 3.3 (3MZ-FE).

Exclusions: Please note that this manual does not cover the hybride- or diesel models.

This Chilton workshop manual on the Toyota Highlander / Lexus RX-300 and RX-330 covers maintenance, repair and overhaul of the gasoline engines (distribution, camshaft, inlet and outlet valves, cylinder head, crankshaft, lubricating system and gaskets).It also addresses the cooling, air conditioning, fuel system, exhaust and the electrical system. Additionally, it provides instructions for working on other vehicle components, such as the clutch, transmission (only removal and installation), the transfer case, front and rear axles, springs and shock absorbers, the steering system, brakes and body.

Covers U.S. and Canadian models.
Includes technical specifications, adjustment data, torque wrench settings and wiring diagrams.
Tables for troubleshooting and identification of models and engines.

Toyota Highlander (2001-2019) / Lexus RX 300, RX330, RX 350 (1999-2019) (USA) — Haynes Repair Manual

Haynes Repair Manual on the:- Toyota Highlander (2001-2019).- Lexus RX 300 (1999-2019)- Lexus RX 330 (1999-2019)- Lexus RX 350 (1999-2019).

Versions: 4×2 and 4×4.

Gasoline engines: 4 cylinders and V6.

Exclusions: Please note that this manual does not cover the diesel engines or the hybrid models.

This Haynes guide on the Toyota Highlander / Lexus RX 300, RX 330 and RX 350 ( US and Canadian models) provides photos and detailed step-by-step instructions for maintaining and fixing the gasoline engines (distribution, belts, valves, camshaft, cylinder head, oil pump, seals, and crankshaft).It also addresses issues related to cooling, air conditioning, the fuel system, exhaust plus the starting and charging system. Furthermore, it includes guidance for tasks involving the remaining vehicle components such as the clutch, gearbox (removal and installation), propshafts, braking system, suspension, steering box, body, interior and electrical system.

Covers U.S. and Canadian models.
Based on a complete strip-down and rebuild.
Includes a maintenance schedule, technical specifications, torque wrench settings and troubleshooting tables.
Clear and detailed wiring diagrams for easy reference.

Author:	Joe L. Hamilton, John H. Haynes
Specs:	256 pages, 27 x 2 x 21 cm / 10.6 x 0.8 x 8.27 in, paperback
Illustrations:	hundreds of photographs and drawings
Publisher:	Haynes Manuals, Inc. (USA, 2019)
Series:	Haynes Auto Repair Manual (92095)
EAN:	9781620923733

Принципиальные схемы электрических соединений Lexus RX300

Принципиальные схемы электрических соединений

Обозначения на схемах

Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке

Расположение точек заземления указано (BI, BJ, BK, BL, BM, BN) и (IE, IF, IG, IH) и (EA, EA, EC, ED).

Расположение разъёмов (EA1, EB1, EC1) и узловых точек (E1 ÷ E14).

Ниже приводятся списки точек заземления, узловых точек и разъёмов, сокращённые обозначения которых применены на схемах.

Узловые точки:

B1	В жгуте электропроводки кузова, у левой задней двери
B2	В жгуте электропроводки кузова, в левой передней двери
B3 – B6	В жгуте электропроводки кузова, за потолочной обивкой
B7	В жгуте электропроводки кузова, под правым задним сиденьем
B8	В жгуте электропроводки кузова, у двери задка
B9	В жгуте электропроводки кузова, в правой задней двери
B10	В жгуте электропроводки кузова, в верхней задней части автомобиля
B11	В жгуте электропроводки кузова, в правой передней двери
E1 – E14	См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке
I1	В жгуте электропроводки панели приборов, у левого порога
I2 – I5	В жгуте электропроводки панели приборов, в левой части панели приборов
I6	В жгуте электропроводки панели приборов, за центральной частью панели приборов
I7	В жгуте электропроводки панели приборов, в правой части панели приборов
I8, I9	В жгуте электропроводки панели приборов, в левой части панели приборов
I10 – I12	В жгуте электропроводки панели приборов, в правой части панели приборов

Точки заземления:

BI, BJ, BK, BL, BM, BN

EA, EA, EC, ED — См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке.

IE, IF, IG, IH

Разъёмы

A1 (13-контактный)

В основание левой передней стоки кузова

BB1 (13-контактный)

В основание правой передней стоки кузова

BC1 (чёрный, 2-конт.)

В левой задней части крыши

BC2 (12-контактный)

В левой задней части крыши

BC3 (синий, 6-конт.)

В левой задней части крыши

BD1 (18-контактный)

Над левой задней ступичной сборкой

BE1 (17-контактный)

Под сиденьем водителя

BF1 (17-контактный)

Под сиденьем переднего пассажира

DLC №1, №3

EA1 (светло-серый, 4-контактный)

См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке

EB1 (серый, 4-конт.)

См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке

EC1 (серый, 17-конт.)

См. иллюстрацию Расположение точек заземления, узловых точек и разъёмов в двигательном отсеке

IA1 (светло-серый, 12-контактный)

У левого порога

IA2 (синий, 12-конт.)

У левого порога

IB1 (10-контактный)

У левого порога

IC1 (12-контактный)

У левого порога

IC2 (синий, 9-конт.)

У левого порога

ID1 (8-контактный)

В левой части панели приборов

IE1 (20-контактный)

У левой нижней панели обшивки

IE2 (10-контактный)

У левой нижней панели обшивки

IE3 (4-контактный)

У левой нижней панели обшивки

IF1 (10-контактный)

У правого кронштейна панели приборов

IG1 (3-контактный)

У правого кронштейна панели приборов

IH1 (серый, 20-конт.)

За вещевым ящиком

II1 (26-контактный)

У правого конца панели приборов

II2 (жёлтый, 2-конт.)

У правого конца панели приборов

IJ1 (20-контактный)

За вещевым ящиком

IK1 (оранжевый, 20-контактный)

За вещевым ящиком

IK2 (13-контактный)

За вещевым ящиком

IL1 (12-контактный)

У правого порога

IL2 (синий, 9-конт.)

У правого порога

IM1 (синий, 20-конт.)

У правого порога

IM2 (18-контактный)

У правого порога

IN1 (18-контактный)

У левого кронштейна панели приборов

J/C №1

В двигательном отсеке, на правом крыле

J/C №2

В двигательном отсеке, за левой фарой

J/C №3, №4

За накладкой левого порога

J/C №5, №7

За левой верхней частью панели приборов

J/C №8, №10

За правой частью панели приборов

J/C №9

За накладкой правого порога

J/C №11, №12, №15

В левой части багажного отделения

J/C №13, №14

В левой части двери задка

J/C №16, №17

Под сиденьем водителя

J/C №18

Под сиденьем перденего пассажира

Аббревиатуры, использующиеся в названиях элементов

Помимо переччисленных ниже аббревиатур, на схемах используются также некоторые аббревиатуры аббревиатуры, относящиеся ко всему тексту Руководства.

J/C	Соединительный разъём
J/B	Соединительный блок (предохранителей)
R/B	Блок реле
HID	Фары с газоразрядными лампами

Видео про «Принципиальные схемы электрических соединений» для Lexus RX300

Схема включения электро вентилятора охлаждения радиатора автомобиля

Лямбда зонд (датчик кислорода). Как обмануть второй лямбда зонд?

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Устройство, ТО и ремонт Lexus RX350 2006-2009 г.

Руководство по техническому обслуживанию и ремонту автомобилей Lexus RX350 2006-2009, Toyota Harrier 2006-2008 и Toyota Highlander с 2007 года выпуска с бензиновым двигателем объемом 3,5 л.

Скидки от справочной

При упоминании АСС вы можете получить скидки на запчасти и услуги

Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.

lexus rx300 схема электрооборудования Руководство по ремонту и эксплуатации» необходима, чтобы диагностика и ремонт Lexus RX могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта. Бесплатно скачать руководство по ремонту Lexus RX Вы можете в формате rar. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

В руководстве подробно описаны особенности эксплуатации, конструкции и основные модификации Lexus RX c Даны рекомендации по техническому обслуживанию и ремонту

Большое внимание уделено уходу за автомобилем, выбору инструментов, приобретению lexus rx300 схема электрооборудования. Приведены типичные неисправности, причины их возникновения и методы устранения

На основании информации, содержащейся в руководстве, владелец автомобиля может самостоятельно выполнить ремонт различной сложности, не обращаясь за помощью в сервисный центр и автомастерскую. Вытащите модуль из корпуса ключа. Удалите 2 винта, чтобы снять крышку модуля.

Вытащите разряженную батарею и поместите новую батарею, положительной стороной вверх

Внимание Будьте уверены, что положительная и отрицательная стороны батареи расположены правильно. Влага может привести к непредвиденным последствиям

Установите крышку с двумя винтами

Внимание Примите меры, чтобы не повредить или не погнуть О-кольцо при установке. Установите модуль в корпус ключа и закрепите крышку винтом

Дополнительную информацию спросите у Вашего дилера фирмы Лексус.

Однако, дверь водителя может открываться lexus rx300 схема электрооборудования даже в случае, когда нажата кнопка запирания. Если Вы хотите запереть дверь снаружи, нажмите на кнопку перед тем, как закрыть дверь. При закрытии передней двери необходимо держать наружную ручку двери в поднятом положении.

Будьте осторожны, чтобы не запереть Ваши ключи в машине.

Дверь не запрется, если ключ оставлен в замке зажигания при закрытии передних дверей

Внимание Когда система двойной блокировки активизируется, дверь не может быть отрыта с помощью внешней lexus rx300 схема электрооборудования внутренней дверной ручки

Внимание Перед движением удостоверьтесь, что двери закрыты и заперты, в частности, когда маленькие дети находится в салоне, Вместе с правильным использованием ремней безопасности запирание дверей предотвращает выкидывание водителя и lexus rx300 схема электрооборудования из автомобиля во время аварии. Это также предотвращает случайное открывание дверей

Запирание с помощью кнопки электрического дверного замка Чтобы одновременно запереть все двери, нажмите на передний край кнопки электрического дверного замка.

Нажатие на задний край отпирает.

Такая же кнопка находится со стороны впереди сидящего пассажира. Запирание с помощью предохранителя задней двери для безопасности детей Всякий раз, когда маленькие дети находятся в автомобиле запирайте заднюю дверь так, lexus rx300 схема электрооборудования ее нельзя было открыть изнутри. Задняя дверь 1 Запирание 2 Отпирание 3 Открывание Вставьте ключ в замочную скважину и поверните. Для запирания: Для отпирания: Задняя дверь может быть заперта и отперта вместе с боковыми дверями lexus rx300 схема электрооборудования помощью системы электрического дверного замка.

При закрытии задней двери используйте внутреннюю ручку для удобного доступа к тыльной двери. Чтобы закрыть заднюю дверь, опустите ее и придавите ее. После закрытия задней двери, попробуйте потянуть ее вверх, чтобы убедиться в надежном закрытии.

Предосторожности, которые следует соблюдать при погрузке багажа см

Внимание Держите заднюю дверь закрытой во время вождения. Это не только предотвращает выброс багажа, но и также предотвращает проникновение выхлопных газов внутрь автомобиля

Электрические схемы всех моделей Lexus 2004-2018 г.выпуска

Сборник официальных электрических схем (Lexus Electrical Wiring Diagram) для всех автомобилей Lexus европейского рынка, выпущенных с 2004 по 2018 годы.

Предложенный дамп электросхем с официального сайта нельзя просматривать в режиме оффлайне, поскольку присутствует много скриптов, поэтому для корректной работы в архив добавлен AutoIt микросервер. Работа возможна только на дисках в NTFS. Если необходимо скопировать файлы в другое место либо переместить их на другой диск, происходит распаковка файлов и нужно будет их сжать снова снова. После распаковки электросхемы займут порядка 11 Gb

В архиве электросхемы для Лексус следующих моделей (кузовов, двигателей)

CT200h / ZWA10 / 2ZR-FXE, 5ZR-FXE / EM1723E, EM25K4E, EM25K6EES200 / ASV61 / 6AR-FSE / EM2822EES200 / ASZ10L / 6AR-FSE / EM35B0EES240 / ACV40 / 2AZ-FE / EM01Z6EES250 / ASV60 / 2AR-FE / EM22H2E, EM2822EES250 / AXZA10L, AXZA10R / A25A-FKS / EM35B0EES260 / AXZA10L / A25A-FKS / EM35B0EES300h / AVV60 / 2AR-FXE / EM22F5EES300h / AXZH10L, AXZH10R / A25A-FXS / EM35B0EES350 / GSV40 / 2GR-FE / EM01Z6EES350 / GSV60 / 2GR-FE / EM22H2E, EM2822EES350 / GSZ10L / 2GR-FKS / EM35B0EGS F / URL10L, URL10R / 2UR-GSE / EM32U3EGS200t / ARL10 / 8AR-FTS / EM2772E, EM2773EGS250 / GRL11 / 4GR-FSE / EM2012E, EM2772E, EM2773EGS300 / ARL10 / 8AR-FTS / EM2772E, EM2773EGS300 / GRS190 / 3GR-FE, 3GR-FSE / EM03A3EGS300h / AWL10 / 2AR-FSE / EM2082E, EM2792E, EM2793EGS350 / GRL10, GRL12, GRL15, GRL16 / 2GR-FSE, 2GR-FKS / EM2772E, EM2773EGS350 / GRL10, GRL15 / 2GR-FSE / EM2012EGS350 / GRS196 / 2GR-FSE / EM03A3EGS430 / UZS190 / 3UZ-FE / EM03A3EGS450h / GWL10 / 2GR-FXE / EM2082E, EM2792E, EM2793EGS460 / URS190 / 1UR-FE, 1UR-FSE / EM03A3EGX400 / GRJ158L / 1GR-FE / EM14KAE, EM14KBEGX460 / URJ150L / 1UR-FE / EM14KAE, EM14KBEIS200d / ALE20 / 2AD-FTV / EM015BEIS200t / ASE30L, ASE30R / 8AR-FTS / EM30H5E, EM30H6EIS220d / ALE20 / 2AD-FHV / EM015BEIS250 / GSE20 / 4GR-FSE / EM015BEIS250 / GSE30L, GSE30R / 4GR-FSE / EM30H5E, EM30H6EIS250C / GSE20 / 4GR-FSE / EM13B4EIS300 / ASE30L, ASE30R / 8AR-FTS / EM30H5E, EM30H6EIS300 / GSE22 / 3GR-FE / EM015BEIS300C / GSE22 / 3GR-FE / EM13B4EIS300h / AVE30L, AVE30R / 2AR-FSE / EM30K5E, EM30K6EIS350 / GSE21 / 2GR-FSE / EM015BEIS350 / GSE31L, GSE31R / 2GR-FKS, 2GR-FSE / EM30H5E, EM30H6ELC500 / URZ100L, URZ100R / 2UR-GSE / EM33R0E, EM33R1ELC500h / GWZ100L, GWZ100R / 8GR-FXS / EM33N1E, EM33N2ELS350 / GSF50L, GSF50R / 8GR-FKS / EM34G1E, EM34G2ELS460 / USF40, USF45 / 1UR-FE, 1UR-FSE / EM17Z0E, EM2462E, EM2731ELS460L / USF41, USF46 / 1UR-FE, 1UR-FSE / EM17Z0E, EM2462E, EM2731ELS500 / VXFA50L, VXFA50R, VXFA55L / V35A-FTS / EM34G1E, EM34G2ELS500h / GVF50L, GVF50R, GVF55L, GVF55R / 8GR-FXS / EM34K0E, EM34K1ELS600h / UVF45 / 2UR-FSE / EM05B5E, EM2472E, EM2751ELS600hL / UVF46 / 2UR-FSE / EM05B5E, EM2472E, EM2751ELX450d / VDJ201 / 1VD-FTV / EM27C2E, EM27C4ELX460 / URJ202 / 1UR-FE / EM08G5E, EM2452E, EM27C2E, EM27C4ELX570 / URJ201 / 3UR-FE / EM08G5E, EM2452E, EM27C2E, EM27C4ENX200 / ZGZ10L, ZGZ15L / 3ZR-FAE / EM31K4ENX200t / AGZ10L, AGZ10R, AGZ15L, AGZ15R / 8AR-FTS / EM31K4ENX300 / AGZ10L, AGZ10R, AGZ15L, AGZ15R / 8AR-FTS / EM31K4ENX300h / AYZ10L, AYZ10R, AYZ15L, AYZ15R / 2AR-FXE / EM31A5ERC F / USC10L, USC10R / 2UR-GSE / EM31G4ERC200t / ASC10L, ASC10R / 8AR-FTS / EM31D5E, EM31D6ERC300 / ASC10L, ASC10R / 8AR-FTS / EM31D5E, EM31D6ERC300h / AVC10L, AVC10R / 2AR-FSE / EM3334E, EM3335ERC350 / GSC10L, GSC10R / 2GR-FKS, 2GR-FSE / EM31D5E, EM31D6ERX200t / AGL20L, AGL20R, AGL25L, AGL25R / 8AR-FTS / EM32X3E, EM32X4ERX270 / AGL10 / 1AR-FE / EM2262ERX300 / AGL20L, AGL20R, AGL25L, AGL25R / 8AR-FTS / EM32X3E, EM32X4ERX350 / GGL15 / 2GR-FE / EM2262ERX350 / GGL20L, GGL20R, GGL25L, GGL25R / 2GR-FKS / EM32X3E, EM32X4ERX350L / GGL26L, GGL26R / 2GR-FKS / EM32X3E, EM32X4ERX450h / GYL10, GYL15 / 2GR-FXE / EM2272ERX450h / GYL25L, GYL25R / 2GR-FXS / EM32Z3E, EM32Z4ERX450hL / GYL26L, GYL26R / 2GR-FXS / EM32Z3E, EM32Z4E

Издание: Toyota Motor EuropeФорматы электросхем: HTML, SVG, PDFЯзык: только английский

Fuse Layout Lexus RX 300 1999-2003

Cigar lighter (power outlet) fuses in the Lexus RX300 are the fuses #24 “CIG” (Cigarette lighter) and #26 “PWR OUTLET” (Power outlets) in the Instrument panel fuse box.

Table of Contents

Passenger Compartment Fuse Box

The fuse box is located in the instrument panel (on the driver’s side), behind the cover.

Fuse box diagram

Assignment of the fuses in the Passenger Compartment

№	Name	A	Description
22	IGN	7.5	SRS system, Multiport fuel injection/Sequential multiport fuel injection system
23	RADIO NO.2	7.5	Audio system, Multiplex computer
24	CIG	15	Cigarette lighter, Outside rear view mirrors, Power door lock system
25	D RR DOOR	20	Rear door lock, Rear power window
26	PWR OUTLET	15	Power outlets
27	FR FOG	15	Fog lights
28	SRS-IG	15	SRS system
29	ECU-IG	15	Telephone, Inside rear view mirror, Anti-lock brake system, Traction control system, Multi-display
30	WIPER	25	Windshield wipers
31	P RR DOOR	20	Rear door lock, Rear power window
32	P FR DOOR	20	Front door lock, Front power window
33	S/ROOF	20	Moon roof
34	HEATER	15	Air conditioning system
35	GAUGE	7.5	Multiplex computer, Service reminder indicators
36	RR WIP	15	Rear window wiper
37	STOP	20	Stop lights, High mounted stoplight, Anti-lock brake system, Traction control system
38	OBD	7.5	On-board diagnosis system
39	SEAT HTR	15	Seat heater system
40	STARTER	7.5	Starting system
41	WASHER	10/20	Washer
42	RR FOG	7.5	No circuit
43	FR DEF	20	Rear window and outside rear view mirror defogger
44	TAIL	10	Tail lights, Side marker lights, License plate lights, Parking lights
45	PANEL	7.5	Instrument panel lights
53	AM1	40	Ignition system
54	POWER	30	Power seats

It is located in the engine compartment (on the left-side)

Fuse box diagram

Assignment of the fuses in the Engine Compartment

№	Name	A	Description
2	TOWING	20	Trailer lights
3	H-LP R LWR	15	Right-hand headlight (low beam)
4	H-LP L LWR	15	Left-hand headlight (low beam)
5	HAZARD	15	Emergency flashers, Turn signal lights
6	AM2	20	Starting system
7	TEL	15	Telephone
8	FL DOOR	20	Power door lock system
9	SPARE	7.5	Spare fuse
10	SPARE	15	Spare fuse
11	SPARE	25	Spare fuse
12	ALT-S	7.5	Charging system
13	HORN	10	Theft deterrent system, Horn
14	EFI	20	Multiport fuel injection system/Sequential multiport fuel injection system
15	DOME	10	Interior light, Vanity lights, Foot lights, Rear personal light, Gauges and meters, Multi-display
16	ECU-B	7.5	Multiplex computer
17	RAD NO.1	25	Audio system
18	ABS 3	7.5	Anti-lock brake system
19	H-LP R UPR	15	Right-hand headlight (high beam)
20	H-LP L UPR	15	Left-hand headlight (high beam)
21	A/F HTR	25	Air fuel ratio sensor
46	ABS	60	Anti-lock brake system
47	ALT	140	Charging system
48	RDI	40	Cooling fan system
49	CDS	40	Cooling fan system
50	RR DEF	30	Rear window and outside rear view mirror defogger
51	HEATER	50	Blower
52	MAIN	50	Starting system
