Замена масляного насоса киа спектра
5. Выверните болты крепления компрессора кондиционера к кронштейну блоку цилиндров и, не отсоединяя от него трубопроводы.
6. . отведите насос в сторону.
7. . и закрепите любым доступным способом (например, привязав проволокой).
8. Выверните болты крепления кронштейна компрессора кондиционера к блоку цилиндров со стороны масляного насоса.
9. . со стороны отводящей трубки водяного насоса.
11. Снимите ремень привода газораспределительного механизма (смотрите «Ремень газораспределительного механизма»).
После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.
12. Извлеките шпонку зубчатого шкива ремня привода газораспределительного механизма.
13. . и снимите зубчатый шкив с коленчатого вала.
14. Снимите промежуточную трубу системы выпуска отработавших газов в сборе с нейтрализатором (смотрите «Каталитический нейтрализатор»), так как она препятствует опусканию двигателя вниз.
15. Снимите масляный картер двигателя (смотрите «Уплотнение масляного картера «).
16. Выверните болты крепления масляного насоса к блоку цилиндров.
17. . и, поддев насос двумя отвертками, снимите его с установочных втулок на блоке цилиндров.
19. . снимите маслоприемник.
20. . и извлеките уплотнительную прокладку маслоприемника. Замените прокладку независимо от ее состояния.
21. Выпрямите загнутые концы шплинта.
22. . и извлеките из корпуса масляного насоса шплинт и шайбу пружины редукционного клапана.
23. Извлеките из корпуса насоса пружину.
24. . и плунжер редукционного клапана.
25. Осмотрите детали редукционного клапана. Искривленную или треснутую пружину замените. На плунжере не должно быть задиров и загрязнений. Промойте плунжер и гнездо в корпусе масляного насоса бензином или керосином и просушите струей сжатого воздуха. Небольшие царапины и задиры на плунжере удалите «нулевой» наждачной бумагой. Если сделать это не удается, замените плунжер.
27. . и снимите крышку масляного насоса.
28. Извлеките из корпуса насоса внутреннюю.
29. . и наружную шестерни масляного насоса.
30. Металлической линейкой и щупом измерьте боковой зазор шестерен масляного насоса. Зазор должен составлять 0,18 мм.
31. Измерьте зазор между зубьями внутренней и наружной шестерен масляного насоса. Номинальный зазор между зубьями внутренней и наружной шестерен масляного насоса – 0,376 мм.
32. Проверьте сетчатый фильтр маслоприемника на наличие повреждений или трещин и в случае необходимости замените его. Загрязненный сетчатый фильтр промойте бензином и просушите.
Соединение корпуса масляного насоса и блока цилиндров уплотнено герметиком. Какая-либо прокладка отсутствует.
При каждом снятии насоса заменяйте передний сальник коленчатого вала (смотрите «Сальники коленвала»).
33. Удалите старый герметик с привалочных поверхностей блока цилиндров и корпуса масляного насоса. Тщательно вытрите ветошью масло с привалочных поверхностей.
Не обезжиривайте перед нанесением герметика привалочные поверхности блока и корпуса насоса, только тщательно удалите с них масло. Это обеспечит возможность легкой разборки соединения при необходимости в дальнейшем.
34. Установите шестерни масляного насоса в его корпус таким образом, чтобы метки.
36. . и внутренней шестернях смотрели в сторону шкива коленчатого вала двигателя.
37. Установите крышку масляного насоса, привернув ее винтами к корпусу насоса моментом 6–9 Н·м (0,6–0,9 кгс·м), и убедитесь, что шестерни насоса вращаются без заеданий.
38. Нанесите герметик в виде валика диаметром примерно 3 мм по всему периметру привалочной поверхности корпуса насоса.
39. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 19 Н·м (1,9 кгс·м).
Пускать двигатель после установки масляного насоса можно не ранее чем через один час, это время необходимо для полимеризации герметика.
40. Установите все ранее снятые детали и залейте масло в двигатель.
Мелочи, которые не дают жить
Как и каждого автомобиля, у Спектры есть тысяча мелочей, до которых никогда не доходят руки, пока жареный петух не клюнет. Часто жалуются на тросик, который открывает бензобак. Мелочь, а в любой момент может доставить неприятность. Чтобы этого не случилось, лучше сразу заменить тросик новым. У Спектры есть в этом плане некоторые особенности – сложность заключается в том, что тросик проходит так, что снять его без демонтажа переднего сиденья сложно. Но можно.
Для этого нужно аккуратно поддеть обшивку и среди проводов нащупать сам тросик. Это делать нужно при снятых накладках порога, но демонтаж сиденья прибавит работы еще на час. Сам механизм запирания лючка крепится просто и на виду, так что с этим проблем не будет.
КИА – не идеальный автомобиль. Как в любом другом у него могут возникнуть проблемы везде. Но к мелочам, если позволяет время, нужно присматриваться внимательнее, и тогда автомобиль будет приносить радость и удовольствие.
Поломка редукционного клапана масляного насоса — ремонт или замена?
Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:
- анкерный болт М8 (длина 90 мм);
- гайка для гаечного ключа на 10;
- рожковый ключ.
Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.
За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.
Видео: как вынуть клапан с помощью деревянной палки
Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину
Очень важно найти такую же деталь, что была раньше
Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом
В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.
Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла.
Промойте механизм в бензине.
Высохшую деталь смажьте.
Установите клапан на своё место.
Теперь вам нужно проверить давление. Для этого используется обычный манометр
Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.
Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.
Видео: отличия в звуках работы двигателя до и после замены редукционного клапана
Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.
Рекомендации по уходу и эксплуатации после замены прокладки головки блока цилиндров на автомобиле Kia Spectra
После проведения замены прокладки головки блока цилиндров на вашем автомобиле Kia Spectra, соблюдение некоторых рекомендаций по уходу и эксплуатации играет важную роль в поддержании оптимальной работы двигателя. В данном разделе мы предоставим основные рекомендации, с которыми стоит ознакомиться для обеспечения долговечности и безопасности работы вашего автомобиля.
Первое время после замены прокладки головки блока цилиндров рекомендуется ограничить интенсивность нагрузки на двигатель. Это позволит компонентам привыкнуть к новым условиям и избежать возможных повреждений.
Регулярное контролирование уровня масла в двигателе является важным аспектом поддержания его работоспособности. Убедитесь, что уровень масла находится в пределах рекомендованного диапазона и при необходимости долейте качественное моторное масло.
Следите за температурой двигателя, особенно в первое время после замены прокладки головки блока цилиндров. При возникновении любых аномальных повышений температуры, обратитесь к специалистам для проверки и определения возможных причин.
Соблюдайте рекомендации, указанные в руководстве по эксплуатации автомобиля Kia Spectra в отношении регулярного технического обслуживания
Особое внимание следует уделять замене масла и масляного фильтра в соответствии с регламентом производителя.
При появлении признаков возможных проблем с двигателем, таких как стуковые звуки, повышенный расход топлива, потеря мощности или любых других аномальных симптомов, обратитесь к квалифицированным специалистам для диагностики и устранения возможных неполадок.
Следуя данным рекомендациям и принимая на себя ответственность за правильное обслуживание и эксплуатацию автомобиля Kia Spectra, вы сможете максимально продлить срок его использования и наслаждаться плавной и безопасной поездкой в течение долгого времени.
Установка новой прокладки ГБЦ
Чтобы заменить прокладку ГБЦ на Киа Спектра, следуйте этим пошаговым инструкциям:
Прежде чем приступить к установке новой прокладки ГБЦ, убедитесь, что текущая прокладка действительно требует замены
Обратите внимание на признаки протечек масла, перегрева двигателя или других проблем, связанных с прокладкой ГБЦ.
Убедитесь, что у вас есть все необходимые инструменты и материалы для замены прокладки ГБЦ. Это может включать герметик, ключи, отвертки, торцевые головки и другие инструменты, специфичные для вашей модели Киа Спектра.
Перед началом работ отсоедините отрицательный кабель аккумулятора и сливайте охлаждающую жидкость из системы охлаждения двигателя
Это позволит избежать образования ненужных утечек и повреждений.
Отсоедините все провода, трубки и шланги, а затем снимите нижние и верхние накладки с ГБЦ
Это позволит вам получить доступ к самой прокладке.
Осторожно удалите старую прокладку ГБЦ, используя скребок или другой подходящий инструмент. Убедитесь, что все остатки старой прокладки удалены с поверхности ГБЦ.
Нанесите тонкий слой герметика на сторону прокладки, которая будет контактировать с ГБЦ
Осторожно установите новую прокладку на своё место, аккуратно совместив отверстия для болтов.
После установки новой прокладки, следует установить все компоненты обратно в обратном порядке. Убедитесь, что все провода и шланги подключены правильно и надежно закреплены.
Заправьте охлаждающую жидкость и подключите аккумулятор
Заправьте систему охлаждения двигателя свежей охлаждающей жидкостью и подключите отрицательный кабель аккумулятора обратно. Установите пробку радиатора и заверните ее до конца.
Следуя этим простым инструкциям, вы сможете успешно заменить прокладку ГБЦ на своей Киа Спектра. Однако, не забывайте, что данная процедура требует определенных навыков и опыта в работе с двигателями, поэтому, при необходимости, рекомендуется обратиться к квалифицированному автомеханику.
Неисправности в работе редукционного клапана
Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали.
Существует два основных типа неисправности механизма.
- Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
- В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.
Как определить, что сломан именно редукционный клапан?
Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.
Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.
Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.
Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.
Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения
- пониженное давление масла в нижнем диапазоне оборотов двигателя;
- повышенное давление масла при частоте вращения коленчатого вала свыше 2 тыс. об/мин.
- из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии;
- предохранительный клапан не открывается вследствие загрязнения.
- снять и проверить клапан;
- клапан снять и проверить.
Какие модификации предпочтительнее
Ответить на вопрос, какая из модификаций лучше практически невозможно. Дело в том, что тут имеется целый ряд индивидуальных особенностей, которые важны конкретному человеку. Что требуется одному, совершенно не нужно другому.
Если вы любите динамику и комфорт, тогда хорошим выбором будет 1.6 MT Комфорт или 1.6 MT Комфорт+. Они показывают себя отлично на дороге, а также имеют очень удобный салон. Мягкий пластик и качественный кожезаменитель делают автомобиль не уступающим по уровню комфортабельности машинам C-класса из 90-х. Также именно такие модификации являются наиболее надежными.
Для людей, предпочитающих автоматические КПП, есть два варианта с подобной коробкой. 1.6 AT Стандарт практически не отличается от аналога с механикой, единственно отличие в трансмиссии. Если вам нужен комфортный автомобиль, тогда лучше приобрести 1.6 AT Люкс, это самый дорогой и упакованный вариант в линейке. Но, выбирая автоматическую трансмиссию стоит помнить, что мотор тут недостаточно мощный, поэтому в динамике машины с автоматом будут проигрывать.
Какие модификации встречаются чаще
Как и при производстве любого бюджетного автомобиля тут основной упор делался на недорогие модификации. Поэтому, больше всего было произведено версий 1.6 MT Стандарт. Они самые простые и недорогие. Но, они не самые популярные у водителей.
Тут нет кондиционера, а также присутствуют только две фронтальные подушки безопасности. Также электрически стеклоподъемники только спереди. Но, тут есть большое количество ниш, где удобно хранить мелочи.
Самыми редкими являются модификации, предназначенные для Европы. Они имеют другие двигатели и официально не реализовывались на территории Российской Федерации. Обычно ввозились в качестве подержанных автомобилей. Несмотря на отличную динамику имеет ряд недостатков. Основным считается нехватка комплектующих для ремонта двигателей, так как подобные модификации не реализуются у нас, детали тоже не поставляются, их приходится заказывать из-за рубежа.
Общие характеристики «Спектра»
Что сказать относительно кузова? Только одно — то, что сделано в России, очень боится ее дорог, что и происходит с кузовом авто во время переездов крутых ухабов — появляется треск центральной стойки кузова. То же касается и самой подвески, которая, к тому же отмечается своей мягкостью за счет стоек. Также при небрежном переезде лежачих полицейских или больших ям, стойки могут быть выбиты.
То, что касается двигателя 1,6 л объема, то тут нареканий не наблюдается. Работает, заводится без проблем и в любую погоду. Замена масла через каждые максимум 10000 км расход бензина на каждые 100 км по трассе около 7 л, в городской зоне 9–9,5 л, в зимнее время 10–10,5 л. Считается, что для агрегата 1,6 л это многовато.
Работу тормозов также можно назвать на высоте. Уже в самом начале нажатия педали, они уже начинают схватывать — к этому надо привыкнуть.
Двигатель в Киа Спектра
Устройство двигателя Киа Спектра 1.6 л.
Двигатель Kia Spectra 1.6 литра имеет заводское обозначение S6D. Это рядный 4 цилиндровый, 16 клапанный мотор с верхним расположением двух распределительных валов. Блок цилиндров чугунный, головка блока выполнена из алюминиевого сплава и имеет гидрокомпенсаторы. Блок цилиндров двигателя представляет собой единую отливку, образующую цилиндры, рубашку охлаждения и каналы масляной магистрали. Нумерация цилиндров двигателя ведется от шкива коленчатого вала. Блок изготовлен из специального высокопрочного чугуна, цилиндры расточены непосредственно в теле блока.
Система питания двигателя состоит из топливного модуля, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок, топливопроводов и воздушного фильтра.
Система зажигания микропроцессорная, управляемая контроллером (электронным блоком управления). Контроллер также управляет системой распределенного впрыска топлива. Система зажигания при эксплуатации не требует обслуживания и регулировки.
Головка блока цилиндров двигателя Kia Spectra 1.6 л.
Головка блока цилиндров Спектра, изготовленная из алюминиевого сплава, общая для всех цилиндров двигателя. В нижней части головки блока цилиндров отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. Двигатель с двумя пятиопорными распределительными валами имеет по четыре клапана на каждый цилиндр: два впускных и два выпускных. Привод клапанов осуществляется от распределительных валов, которые непосредственно воздействуют на клапаны через гидрокомпенсаторы, выполняющие одновременно функцию толкателей. Распределительные валы впускных и выпускных клапанов приводятся во вращение от коленчатого вала двигателя армированным зубчатым ремнем. Свечи вварачиваются вертикально, для чего в головке блока имеются специальные колодцы.
Привод ГРМ двигателя Киа Спектра

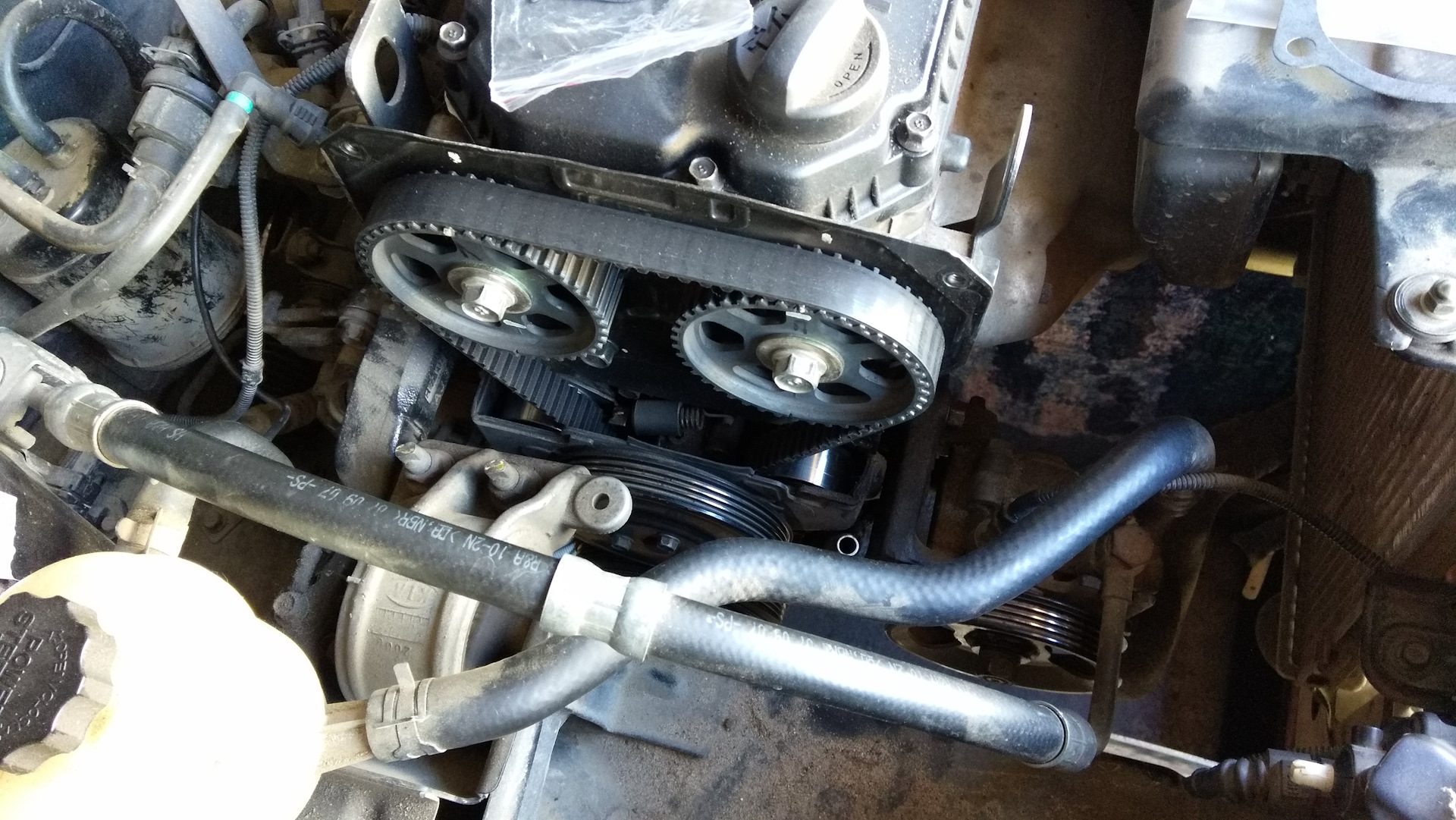

Привод газораспределительного механизма ременный. Собственно на первый взгляд никаких проблем с заменой быть не должно. Вашему вниманию предлагаем схему ГРМ Kia Spectra (выше на фото)
Обратите внимание на все метки. Они должны быть выставлены именно так, как на рисунке и никак иначе (если вы перепутаете буквы на шкивах, то правильно поставить не получится)
Что бы проверить правильность установки посчитайте количество зубъев на ремне между шкивами распредвала должно быть ровно 17. Довольно часто ремень ставят неправильно, тогда этих зубьев там 16, значит нормальной работы мотор уже показывать не будет. Опытные мастера перед снятием ремня ставят специальную оправку, которая не позволяет проворачиваться (немного смещаться) шкивам распредвалов между собой. Такие оправки сегодня можно купить в любом крупном магазине запчастей. Без оправки шкивы так и наровят сместится. Фиксатор для шкивов распредвала можно сделать из подручных материалов, смотрим фото далее.
Еще одна особенность мотора Спектры заключается в расположении водяной помпы. Конечно помпа не вращается за счет ремня ГРМ, как на некоторых других машинах, однако при замене водяного насоса ремень ГРМ снимать придется. Без этого подобраться к корпусу помпы невозможно.
Характеристики двигателя Спектра 1.6 л.
- Рабочий объем – 1594 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 78 мм
- Ход поршня – 83.4 мм
- Привод ГРМ – ремень
- Мощность л.с.(кВт) – 101 (74) при 5500 об. в мин.
- Крутящий момент – 144 Нм при 4500 об. в мин.
- Максимальная скорость – 186 км/ч
- Разгон до первой сотни – 11.6 секунд
- Тип топлива – бензин АИ-92
- Расход топлива по городу – 8.2 литров
- Расход топлива в смешанном цикле – 7.1 литра
- Расход топлива по трассе – 6.2 литра
Конструктивно данный мотор весьма похож на силовой агрегат Мазда 323. Однако подвергся серьезным доработкам корейских инженеров. Например на древних моторах Mazda 323 можно встретить систему зажигания с использованием трамблера. На Спектре трамблера естественно нет, там стоят катушки подающие искру на свечи, используя данные с датчика положения коленвала.
