Замена сцепления форд фокус 2

Снятие и установка сцепления Ford Focus 2 2005-2008

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

– повышенный (по сравнению с привычным) шум при включении сцепления;

– рывки при работе сцепления;

– неполное включение сцепления (сцепление «буксует»);

– неполное выключение сцепления (сцепление «ведет»).

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, а также подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен и, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются: ключ «на 10» (удобнее торцовая головка), монтажная лопатка…

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

Можно воспользоваться имеющейся в продаже оправкой для переднеприводных автомобилей ВАЗ.

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.

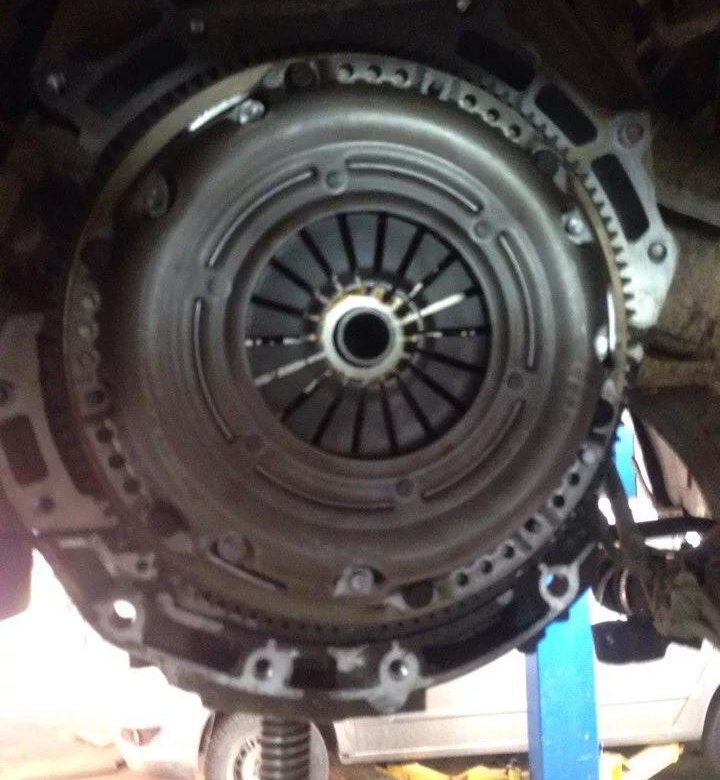

Так расположены болты крепления кожуха сцепления к маховику двигателя.

4. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

6. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

7. Проверьте надежность фиксации в гнездах ступицы ведомого диска демпферных пружин, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

11. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

12. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

13. Внешним осмотром оцените состояние опорных колец нажимной пружины с внешней…

14. …и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

15. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

16. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

17. При монтаже сцепления сначала установите с помощью оправки ведомый диск…

Устанавливайте ведомый диск таким образом, чтобы надпись «GEARBOX-SIDE» была направлена в сторону коробки передач (выступающая часть ступицы диска должна быть направлена в сторону диафрагменной пружины кожуха сцепления).

18. …а затем на три центрирующих штифта кожух нажимного диска и вверните болты крепления кожуха к маховику.

19. Вворачивайте болты равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.

Какие неисправности сцепления распространены на автомобилях Форд Фокус II

Чтобы знать, как проверить сцепление на Форд Фокус 2, необходимо знать частые проблемы с данным узлом. Так, сцепление может не полностью включаться, на что есть свои причины:

• Ход педали уменьшился – стоит разобраться, как отрегулировать сцепление, и выполнить это действие.
• Вышел из строя ведомый диск, а торцевое биение превысило показатель в 0,5 миллиметра. Данная ситуация требует замены накладки или всего узла целиком.
• Происходит заедание ступиц ведомого диска в условиях стартового вала коробки передач. Решением будет очистка шлицев и нанесение на них специальной смазки. При появлении заеданий в результате износа или повреждений шлицев, потребуется выполнять замену первичного вала или самого диска.
• Сломалась фрикционная пластина или ослабилась заклепка. Разрешить ситуацию поможет замена вышедших из строя элементов.
• В гидроприводе находится воздух – необходимо как можно быстрее прокачать сцепление.
• Смазка вытекает из основного цилиндра или контактов гидропривода. Медлить здесь также не следует. В первой ситуации нужно поменять цилиндр, а во второй – протянуть контакты или установить новые элементы вместо изношенных.
• Если нажимной диск повредился или заклепки пружины ослабились, замените кожух узла.

Следующая ситуация – отсутствует полная активация сцепления. Проблемы и решения таковы:

• Узел затерся или повредился – следует отыскать проблему и избавиться от нее.
• Смазка появляется на фрикционных пластинах ведомого диска с обратной стороны нажима и маховика. Лучшим решением проблемы становится использование уайт-спирита, которым нужно протереть все поверхности.
• Значительный износ или прикипание пластин, что можно исправить заменой накладок или ведомого диска.
• Свободный ход пропал – нужно отрегулировать привод системы.

При активации сцепления на Ford Focus II могут появляться рывки, что становится следствием следующих факторов:

• Излишний износ пластин ведомого диска, что решается установкой новых компонентов изделия.
• Если ступица заела, необходимо очистить шлицы, используя специальную смазку ЛСЦ15. При повреждениях шлицев единственным решением будет установка нового первичного вала или ведомого диска.
• Ослабление заклепок пластин диска – монтаж новых пластин или заклепок.
• Заедание механизма системы – разыскиваем поврежденные элементы и заменяем их.
• На фрикционных пластинах тех или иных элементов системы находится масло – нужно протереть покрытие растворителем и избавиться от причины данной проблемы.

Еще одна неприятная ситуация – при отключении сцепление слишком шумит. Данная ситуация возникает при проблемах с подшипником, и лучше всего заменить данный элемент. Звуки могут возникать и при активации узла, что происходит в результате падения прочности демпферных пружин, потери тормозной жидкости или выходе из строя накладок. Все неприятности решаются заменой деталей.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Как лучше менять?

Менять лучше не только детали, у которых вышел срок годности, но и все детали узла, чтобы обеспечить надежность его работы при дальнейшей эксплуатации.

Комплект для замены

Инструменты

Для самостоятельной замены узла нужно подготовить следующий инструментарий:

• комплект ключей и головок;
• подставки;
• отвертки;
• домкрат;
• емкость для отработанного масла;
• смазка для выкручивания крепежа;
• новые детали для замены.

Покупать запчасти лучше оригинальные, в таком случае они дольше прослужат, и снижается риск приобрести подделку.

Этапы

Подготовив все необходимое, можно приступать к ремонту.

Процедура замены состоит из следующих этапов:

1. В первую очередь нужно демонтировать аккумулятор и воздушный фильтр.
2. После демонтажа аккумуляторной батареи, нужно открутить 4 болта и снять полку аккумулятора.
3. Далее следует снять крепление, удерживающее коробку передач.
4. Затем изъять трубку .
5. Подняв с помощью домкрата машину, нужно вывесить двигатель.
6. Далее следует отсоединить тросы и слить, отработанное масло из коробки передач.
7. Затем нужно снять нижнюю опору силового агрегата.
8. На следующем этапе следует открутить гайки шаровых опор и достать приводы колес.
9. Далее необходимо снять крепления КПП к двигателю и демонтировать коробку.

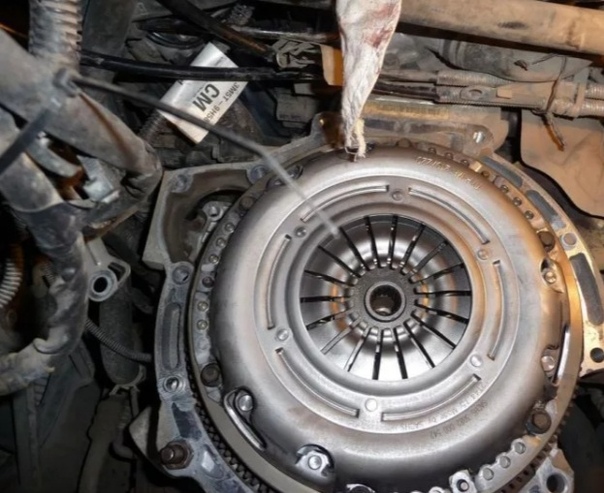

10. Затем нужно открутить 6 болтов и снять корзину сцепления вместе с ведомым диском, удерживая маховик с помощью отвертки от прокручивания.
11. Теперь можно заменить все детали сцепления.
12. Установив корзину на место, ее нужно отцентрировать по штифтам маховика.
13. Сборка осуществляется в обратном порядке.

Таким образом, если выполнить замену в домашних условиях, это стоит намного дешевле, чем выполнение работ на автосервисе.

Особенности сцепления на Форд Фокус 3 робот

Теперь давайте разберемся, как осуществляется замена сцепления Форд Фокус Powershift. Здесь есть свои нюансы, которые связаны с тем, что третье поколение автомобилей данной марки имеет двойное сцепление. Такая вариация, занимаемая положение между механической и автоматической коробкой передач, называется роботом.

Эта система имеет ряд отличий. Например, для установки и замены используются оригинальные элементы. Также имеется саморегулирование сцепления. На первый взгляд может показаться, что эти характеристики могут отсрочить такую неприятность, как замена сцепления форд фокус 3 робот. Но, увы, это не так. Вот несколько советов для обладателей авто с таким типом коробки передач:

Теперь вы выяснили, как осуществить замену сцепления своими руками. Сделать это не составит никакого труда. Единственное, что может вызвать замешательство – замена сцепления Форд Фокус Пауэр Шифт. Если вы не уверены в своих силах, то лучше обратиться в автосервис за помощью специалистов. Это гарантирует безопасность и долгий срок службы авто

Также уделите внимание выбору деталей, они должны быть качественными

Некоторые особенности гидропривода сцепления Форд Фокус 2

Нередко владельцы автомобилей Focus спрашивают, как отрегулировать сцепление, если педаль поздно «схватывает». Следует отметить, что на этой модели Форд ГПС не регулируется, как-то изменить работу узла можно только путем прокачки гидравлики.

Еще одно интересное решение концерна Ford, используемое в конструкции авто – объединение РЦС с выжимным подшипником, поэтому для замены рабочего цилиндра приходится снимать коробку передач. Также лишняя работа добавляется и при смене выжимного, потому что в любом случае нужно прокачивать сцепление.

Когда ПС легко нажимается, «продавливается» до конца чуть ли не пальцами руки, вероятнее всего, неисправен главный цилиндр сцепления (ГЦС). Если стандартное расположение этой детали на многих легковых машинах – под капотом, рядом с панелью стеклоочистителя, то на «Фокусе» ГЦС находится гораздо ниже, в непосредственной близости от педали сцепления, и связан с ней механически.

Корзины и диска сцепления на этих автомобилях обычно хватает на 100-150 тыс. км, многое зависит от условий эксплуатации. Но вот выжимной подшипник может выйти из строя значительно раньше, и в этом случае все равно придется снимать коробку передач, заниматься достаточно серьезным ремонтом.

Причины и устранение неисправности

Возможных причин неисправности и «невозвращения» педали может быть несколько:

• Если проваливается педаль, то, возможно, перетерся и оторвался трос сцепления в районе его наконечника. Своими силами такую поломку, тем более, в дороге, сложно устранить. Некоторые «кулибины» предлагают тросик возить с собой, как запаску, но разве можно все необходимые детали сложить в багажник?
• Лопнула или слетела возвратная пружина. При первом варианте (лопнула и пришла в негодность) — то тут только вызывать эвакуатор. Если просто же она слетела — ее можно вернуть на место и надежно зафиксировать.
• Попадание воздуха в систему гидравлического привода. В таком случае выходом будет только прокачка системы, чтобы удалить воздух.
• Если пропало сцепление на Форд Фокус 2, есть вариант, что пришла в негодность вилка сцепления. Здесь также потребуется полная замена вилки, что можно осуществить на СТО.

Провалилась педаль сцепления Форд Фокус 2: причина, что делать

Если педаль проваливается, а «вернуть» ее можно лишь резким и сильным нажатием, то причиной может послужить этому неисправность главного цилиндра системы, которую можно ликвидировать путем замены цилиндра.

Признаки неисправности сцепления и причины поломок

Один из главных симптомов неисправной муфты на этом автомобиле — когда при нажатии педали крутящий момент на привод передаётся в самом конце или при почти отпущенной муфте. Если прислушаться, можно распознать шум выжимного подшипника — скрежет. Известны случаи вытекания тормозной жидкости. Ещё мотор начинает глохнуть при торможениях, попытках резко ускориться. Классический признак — рывки при нажатии педали.

Поломки сцепления связаны с устареванием деталей, подверженных высокой нагрузке. Свою лепту вносят несвоевременное обслуживание, использование поддельных расходников, неграмотное вождение.

Вот что конкретно происходит на автомобиле Ford Focus 2 уже через 14 месяцев езды:

• трескается ведомый диск, так как ослабевают заклёпки прикреплённых к нему накладок;
• появляются задиры на фрикционной поверхности;
• повреждаются сальники и прокладки коробки передач.

Всё это отрицательно сказывается на работе узла. Например, вытекшее из КПП масло попадает на корзину. Это приводит к пробуксовке сцепления даже при незначительных нагрузках.

Как отрегулировать сцепление на форд фокус 2

Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.). 1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (139±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления («пробуксовка», «ведение», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения исправно работающее сцепление можно продолжать эксплуатировать.

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

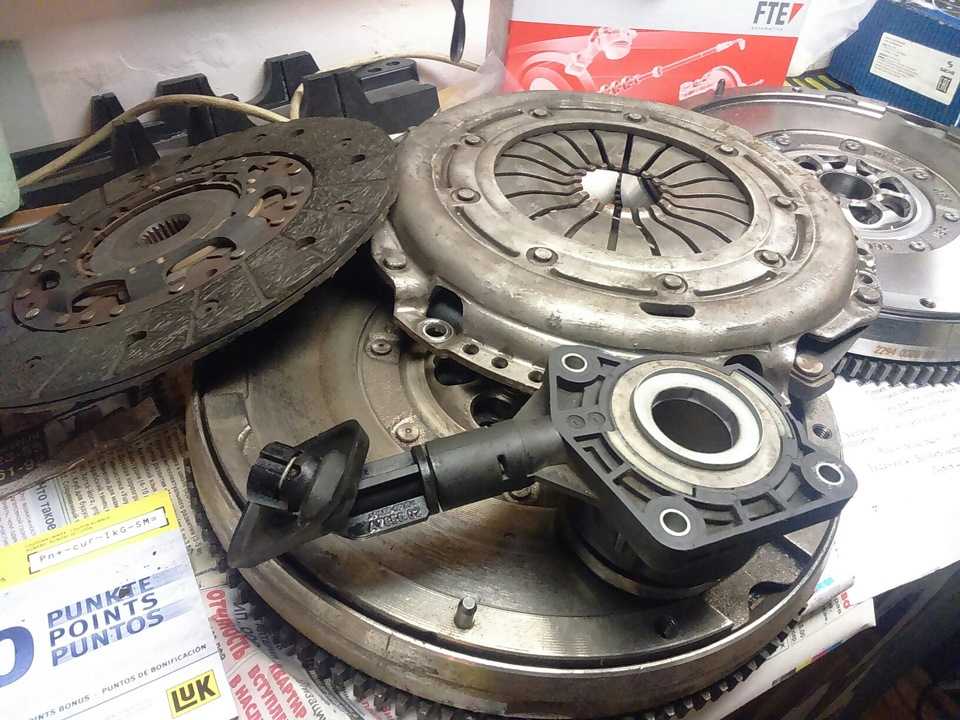

Основные детали сцепления:

• выжимной подшипник;
• ведомый диск;
• корзина (ведущий диск);
• гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Регулируем систему своими руками

Перед тем, как приступить к процессу, необходимо определить, когда нужна регулировка сцепления Ford Focus 2. Слишком большой ход педали может привести к временному, а в некоторых случаях — и полному отказу сцепления, так как диск будет тереться о маховик мотора. Малый ход педали обязательно приведет к пробуксовке, так как ведомый диск работает некорректно.

Процесс настройки

1. Регулировка начинается с проворачиванием одноименной гайки. Затем отстраиваем ход самой педали до 125 мм. Увеличиваем ее ход, затягивая наконечник гайки.
2. После нужно три-четыре раз надавить на педаль и замерить расстояние между полом. Если потребуется, то делаем это до того момента, пока не достигнем необходимого расстояния от педали до пола.
3. Настройка гидравлической системы сцепления: расстояние от штока до вилки равно не более 4-6 мм. Извлекаем пружину с фиксатором цилиндра и выжимной вилки.
4. Далее регулируем гайку на штоке так, чтобы расстояние хода вилки составляло не более 6 мм.

Ресурс

Сколько ходит сцепление на Форд Фокус 2? Как долго? На этот вопрос нет определенного ответа. Все зависит от качества и состояния дороги, манеры вождения и обслуживания автомобиля. Если стиль вождения аккуратный, а дорога вполне пригодна для нормальной езды, то ресурс сцепления, в среднем, составляет 250-300 тыс. км.

Возможно, в процессе эксплуатации на таком пробеге возникнут незначительные проблемы в виде замены подшипника и пружин на диске сцепления. При щадящей эксплуатации автомобиля узлы сцепления могут прослужить до полумиллиона километров.

Самостоятельная прокачка

Если быть точным, то прокачка сцепления Форд Фокус 2 — это удаление воздушных образований из системы управления. Обычно воздух попадает из-за изношенных труб или недостаточной затяжки соединений.

Для этого мероприятия понадобятся:

• Набор инструментов, который есть в любом гараже;
• Упаковка тормозной жидкости (ТЖ);
• Пустая тара для слива отработанной ТЖ;
• Шланг с нужным диаметром под сливной штуцер;
• Помощники или упор под педаль сцепления (если процесс будет выполняться самостоятельно)

Перед тем, как начать процесс, нужно отрегулировать систему. Ход педали должен быть свободным, пружины должны быть отрегулированы. Если вы не знаете, как прокачать сцепление на Форде Фокусе 2, то, желательно, не рисковать,воспользоваться услугами профессионалов.

Система сцепления — процесс прокачки своими руками:

1. Первое, что нужно сделать — это долить тормозной жидкости в бочок цилиндра до уровня 1-2 см от его верхнего края. Желательно наполнять жидкость через фильтр, дабы предотвратить попадание нежелательных включений (грязь, пыль, примеси) в систему.
2. С верхушки ПГУ снимаем резиновую крышечку с клапаном и фиксируем отливной шланг. Другой конец помещаем в подготовленный сосуд (1 л), который уже наполненный тормозной жидкостью (300 мл)
3. Откручиваем припускной клапан на 1-2 оборота и нажимаем (помощник) несколько раз на педаль. Это нужно для того, чтобы попавший воздух вышел из системы.
4. При необходимости параллельно нужно доливать тормозную жидкость в бачок, чтобы уровень ее не падал до 1-2 см от верхушки.
5. После того, как весь воздух вышел, а педаль продолжает быть нажатой до упора, плотно закручиваем клапан.
6. Убираем шланг, фиксируем колпачоки, при необходимости, доливаем ТЖ в систему.

Далее, проверяем качество выполненной работы. Напарник максимально выжимает педаль, а вы смотрите на ход толкателя. Оптимальное расстояние хода — 28-30 мм.

Порядок прокачки сцепления

На машине Ford Focus 2 рестайлинг 1.8 прокачку производят путем стравливания воздуха через штуцер рабочего цилиндра сцепления (РЦС), такая процедура обычно выполняется двумя участниками

Помощник здесь необходим для того, чтобы периодически нажимать на ПС, и очень важное условие при прокачивании – не забывать про доливку тормозной жидкости (ТЖ) в заливной бачок. Для того чтобы прокачать сцепление на «Фокусе», следует подготовить инструмент и материалы:

• ключи на одиннадцать (специально для прокачки тормозов) и семнадцать;
• отрезок полиэтиленовой прозрачной трубки;
• тару под слив жидкости (можно взять пластиковую бутылку, в крышке проделать отверстие для трубки);
• флакон с тормозной жидкостью (рекомендуется DOT-4).

Прокачивание ГПС выполняем следующим образом:

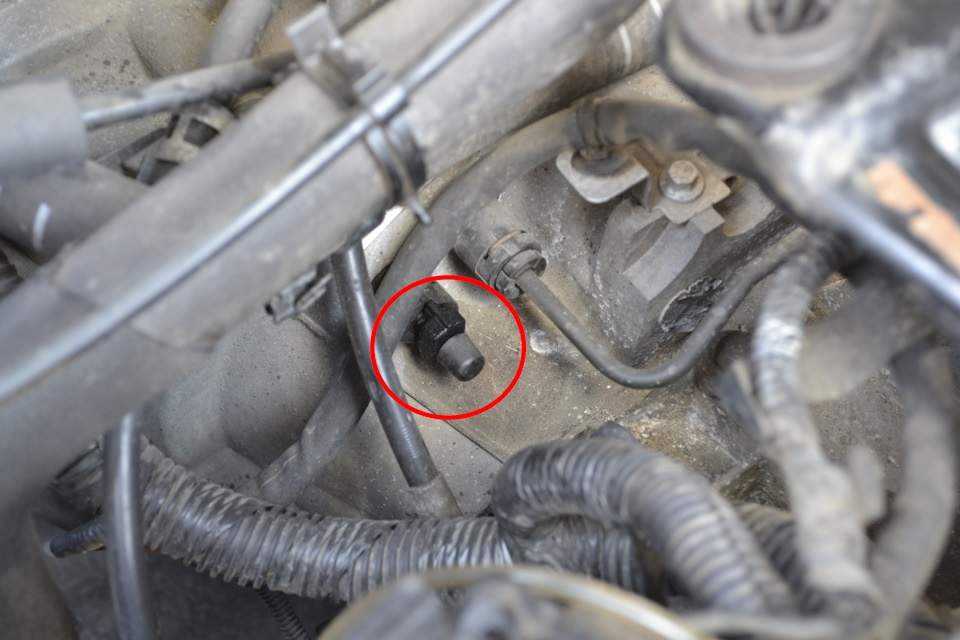

• сдергиваем колпачок со штуцера РЦС, он является защитой от попадания грязи;
• на кончике штуцера закрепляем полиэтиленовую трубку, ее другой конец выводим в подготовленную для слива емкость;
• второй из участников несколько раз жмет на ПС («накачивает сцепление»), удерживает педаль ногой в нажатом состоянии;
• отворачиваем штуцер при помощи прокачного ключа, придерживая РЦС (его пластмассовый переходник) ключом на 17, ослабляем где-то на три четверти оборота, из рабочего цилиндра должен выходить воздух вместе с тормозной жидкостью;
• ПС при этом остается нажатой, затем закручиваем штуцер;
• теперь в салоне нужно отпустить педаль и повторить накачивание;
• опять совершаем операцию стравливания воздуха, производим все эти действия до той поры, пока из РЦС не начнет вытекать жидкость без воздуха.

Все это время нужно следить за уровнем в бачке, при понижении ближе к минимуму периодически доливать ТЖ до верха. По окончанию прокачки еще раз проверяем уровень жидкости (он должен быть между отметками min и max), заворачиваем крышку бачка, проверяем работу автомобиля на ходу. Педаль при этом должна быть достаточно упругой, при необходимости прокачку производим еще раз. Для варианта Ford Focus 2 рестайлинг 1.6 сцепление прокачивается точно также, порядок действий здесь не меняется.

Замена сцепления в Форд Фокус 2 своими руками

Чтобы благополучно выполнить процедуру замены сцепления форд фокус 1, 2 или 3 самостоятельно, необходимо подготовить некоторое оборудование:

1. различные рожковые ключи и головки;
2. сосуд, в который можно слить масло с коробки передач;
3. смотровая яма с домкратом;
4. и, конечно же, новые корзина сцепления, диски и выжимной подшипник.

Итак, приступим. Форд Фокус необходимо загнать на смотровую яму. Если такой возможности нет, то установите авто на ровной поверхности. Следуйте указанным ниже шагам:

Открываем капот и производим снятие аккумуляторной батареи.
Лучше убрать еще и полку АКБ, а также корпус воздушного фильтра.
Достаем гидропривод сцепления, воспользовавшись ключами.
Берем емкость, которую заранее подготовили, и сливаем в нее масло из КПП.
Следующий шаг заключается в разборе шаровой опоры, также необходимо достать приводы колес.
Теперь необходимо открепить и достать крепление трансмиссии.

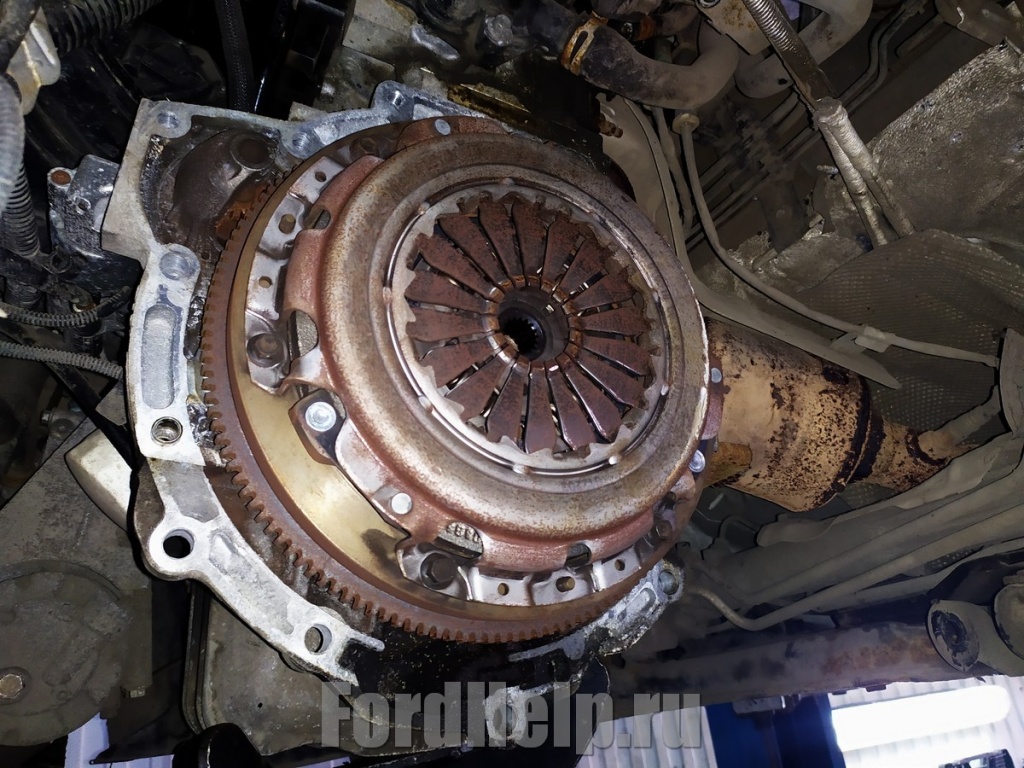

Наконец, мы добрались до самого сцепления. Откручиваем 6 болтов, которые крепят его, а затем вынимаем. Чтобы избежать прокручивания маховика, воспользуйтесь отверткой.
Пришло время осуществить замену подшипника сцепления, установить диск и корзину

Обращаем ваше внимание, что при установке последней отцентровка должна производиться в соответствие с штифтами маховика. Если пренебречь данным правилом, то работы узла будет осуществляться некорректно

Вот и все, поздравляем вас с успешной заменой сцепления на Форд Фокус.

Чтобы облегчить данный процесс, можно дополнительно приобрести первичный вал коробки передач. Собирать узел можно прям на нем.

Процедура замены сцепления

Процесс замены желательно доверить мастерам автосервиса, так как сцепление Фокуса сложное – приходится разбирать коробку передач и выполнять массу работ, требующих специальных навыков.

Часто причиной самостоятельной замены является желание сэкономить на услугах. Работа с бензиновым Форд Фокус 2 1.6 с МКПП стоит около 5000 рублей, с дизельными версиями 1.8 – 7000 рублей, а с двигателями 2.0 с ДСГ – 12000 рублей.

Перед разборкой коробки передач необходимо обесточить аккумуляторную батарею. Следующие шаги:

• снимите воздушный фильтр, блок управления двигателем;
• открутить кронштейн, удерживающий редуктор сверху;
• вытяните трубку гидропривода;
• поднять автомобиль на домкрате, установить кронштейн, подвесить двигатель;
• в салоне отсоедините тросы из-под рычага переключения передач;
• слить отработку из коробки;
• снимите фиксаторы шаровых опор и болты ШРУСа, снимите приводы колес;
• ослабить скобки
• вытащить коробку передач.

Сложность может вызвать устранение короткого левого юнита. Отцепляется от корпуса монтажной лопаткой. Рычаг создаст достаточное усилие, чтобы снять стопорное кольцо. Правый блок легче снять, так как он не имеет заглушки. Крепится переходным подшипником.

Признаки неисправности сцепления

К основным признакам, по которым можно определить, что сцепление Форд Фокус 2 вышло их строя и требует замены, относятся следующие:

• педаль сцепления стала тугой;
• при нажатии на педаль сцепления слышен скрежет, скрип;
• при выключении сцепления при работающем двигателе, слышен приглушенный шум (гул);
• а также самые характерные признаки изношенного сцепления — это рывки при наборе скорости в момент сразу после переключения передачи, иногда автомобиль начинает интенсивно трясти.

Некоторые из этих явлений до боли знакомы большинству автовладельцев, и даже получили свои народные названия — «пробуксовка» сцепления, «ведение» сцепления. Но независимо от названия, практически все из перечисленных выше процессов ведут к замене сцепления на Форд Фокус 2.

Замена главного цилиндра сцепления Форд Фокус 2

Замена ГЦС на Форд Фокус 2 выполняется за час. Процесс осложнен тем, что компоновка моторного отсека не позволяет получить легкий доступ к узлу. Приходится снимать элементы подкапотного пространства. Посмотреть, как производится замена, можно в следующем видео:

Какие инструменты нужны?

Для успешной замены ГЦС автовладельцу нужны такие инструменты:

Таблица — Инструменты для замены

С трещоткой и карданным шарниром для головок

С прямым лезвием

Для откачки тормозной жидкости

Можно заменить пассатижами

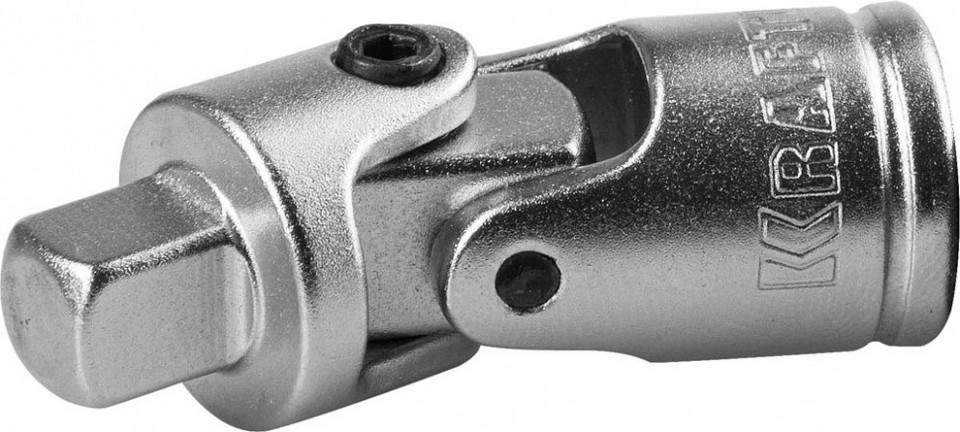

Снятие кронштейна с ГЦС выполняется в стесненном пространстве. Чтобы подлезть ключом, недостаточно места. Поэтому лучше использовать карданный шарнир для головок.

При замене ГЦС требуется ветошь. Так как рабочая жидкость вступает в реакцию с маслом, тряпки не должны быть испачканы смазкой. Также недопустимо наличие ворса или отслаивающихся нитей.

Пошаговая инструкция

Заменить главный цилиндр сцепления на Фокус 2 можно по инструкции, приведенной ниже:

1. Отсоединить аккумуляторную батарею. Первой следует скидывать «минусовую» клемму.
2. Демонтировать АКБ с автомобиля.
3. Открутить три болта, которые фиксируют короб аккумулятора.
4. Увеличив рабочее пространство, снять корпус воздушного фильтра.
5. Откачать шприцем из бачка рабочую жидкость.
6. Отсоединить 2 трубки от штуцеров узла. Верхний шланг зафиксирован быстросъемным механизмом. Для его снятия требуется потянуть за кольцо. На нижнем — стопорная скоба. Ее нужно тянуть вниз для отсоединения шланга.
7. Переместить до конца назад сидение водителя.
8. Снять подрулевой щиток.
9. Снять с кронштейна датчик положения педали сцепления. Для предотвращения обрыва проводов рекомендуется крепить концевик с помощью проволоки к любому неподвижному элементу.
10. Открутить крепления педали.
11. Снять педаль в сборе с кронштейном.
12. Отсоединить главный цилиндр сцепления от кронштейна. Для этого нужно провернуть корпус на 55-65° до совмещения выступов с вырезами.
13. Изъять узел из кронштейна.
14. Заменить вышедший из строя ГЦС на новый.
15. Собрать все в обратном порядке.
16. Выполнить прокачку сцепления — 5 раз выжать педаль до упора и при ее удержании стравить воздух через штуцер.

Выполнить замену или ремонт главного цилиндра сцепления можно самостоятельно, но важно рассчитывать свои силы. Допустив ошибку, снизишь безопасность автомобиля и повысишь риск оказаться в аварии. Если у вас нет достаточного опыта, обратитесь в сеть автосервисов DDCAR

Мы вернём полностью исправный автомобиль в течение 1 часа!

Если у вас нет достаточного опыта, обратитесь в сеть автосервисов DDCAR. Мы вернём полностью исправный автомобиль в течение 1 часа!

Процесс настройки

1. Регулировка начинается с проворачиванием одноименной гайки. Затем отстраиваем ход самой педали до 125 мм. Как снять обшивку двери форд фокус 2 в условиях. Увеличиваем ее ход, затягивая наконечник гайки.
2. После нужно три-четыре раз надавить на педаль и замерить расстояние между полом. Если потребуется, то делаем это до того момента, пока не достигнем необходимого расстояния от педали до пола.
3. Настройка гидравлической системы сцепления: расстояние от штока до вилки равно не более 4-6 мм. Извлекаем пружину с фиксатором цилиндра и выжимной вилки.
4. Далее регулируем гайку на штоке так, чтобы расстояние хода вилки составляло не более 6 мм.

Заключение

Постепенно начал подшумливать выжимной (при отпущенном сцеплении издавал трущие звуки «кр-кр-кр»). Не хотелось встать посреди трассы с вытекшей тормозухой. Решил поменять, ну и сцепление заодно.По деньгам комплект сцепление и выжимной вышло 10300 руб.

На ютубе есть замечательное видео с уточнениями разных тонкостей при замене

Снимаем аккум. Откручиваем болты крепления коробки, вроде 3 штуки. Снимаем массу, и подводящий шланг сцепления. (Подробнее есть в видео)

Вынимаем приводные валы. Сделал 2 обрезанные канистры, в них поймали все ушедшее масло (масло меняли в коробке недавно, и на новое тратиться не хотелось). Его же потом обратно и залили. Хватило как раз как по инструкции, 2 мм до уровня заливной пробки (в прошлый раз лили до тех пор пока не потекло)

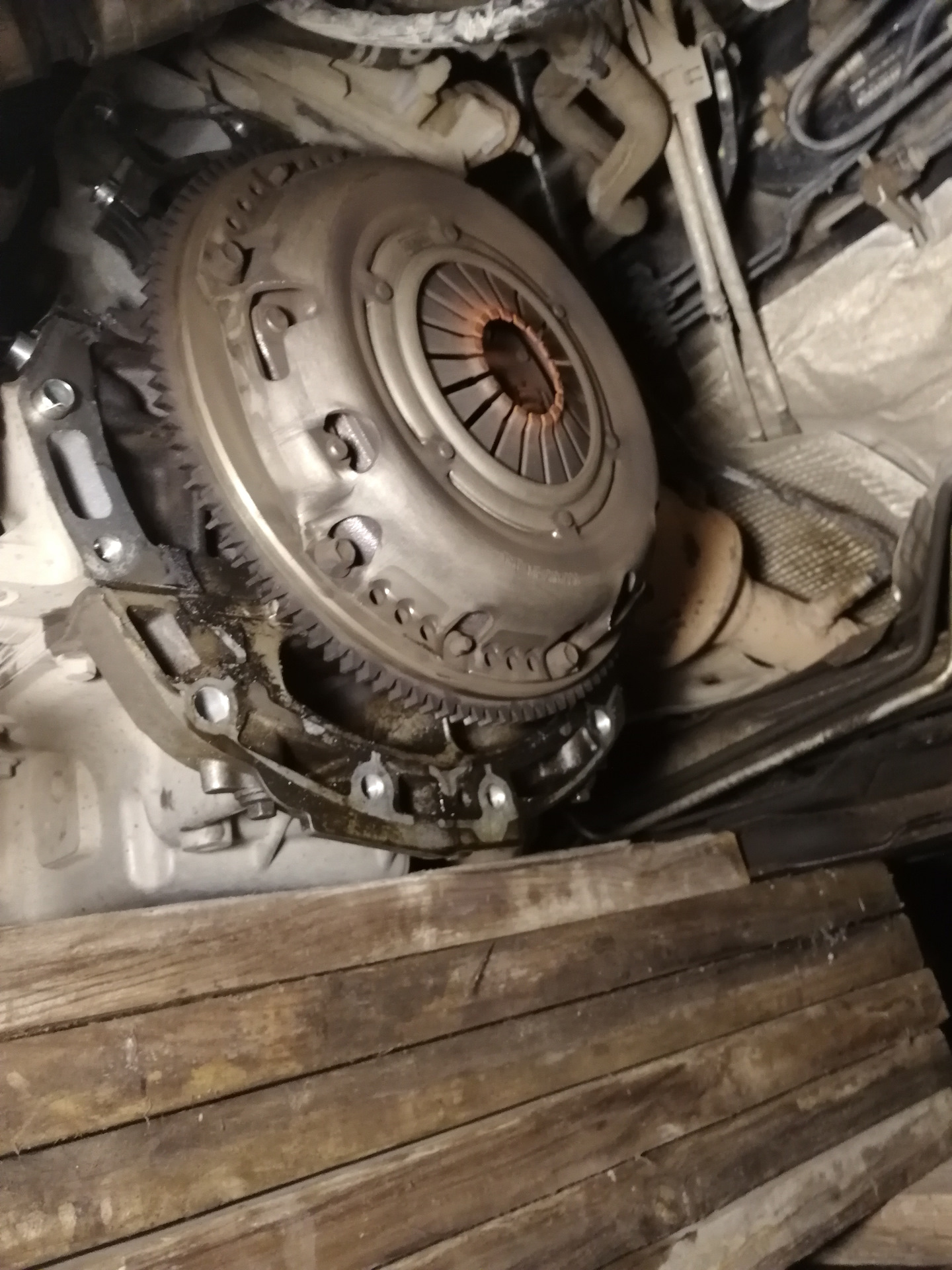

Дальше фото как снимали коробку нет, руки были заняты. Болты крепления коробки выкрутились без проблем, в целом все снялось замечательно.

• Форд фокус перегорает предохранитель бензонасоса



• Форд куга время запуска истекло



• Вырезать лючок под бензонасос форд фокус 1



• Перепрошивка эур форд фокус 3



• Сколько ходит сцепление на форд фокус 3 powershift
