Ремонт распределителя зажигания Daewoo Nexia

Проверка катушки зажигания

1. ОММЕТР 2. КЛЕММЫ С И ТАСН 3. ОММЕТР 4. КЛЕММА В 5. ОММЕТР

Общие сведения

1. Проверить обмотки катушки зажигания на наличие разрывов и замыкания на «массу».

Шаг 1. Переключить омметр на самый грубый диапазон. Измеренное сопротивление должно быть очень велико («бесконечно»). В противном случае заменить катушку.

Шаг 2. Переключить омметр на самый чувствительный диапазон. Измеренное сопротивление должно быть очень мало (близко к нулю). В противном случае заменить катушку.

Шаг З. Переключить омметр на самый грубый диапазон. Измеренное сопротивление не должно быть очень большим, как на шаге 1. В противном случае заменить катушку.

Проверка катушки магнитоэлектрического датчика

1. ЭЛЕКТРОННЫЙ МОДУЛЬ 2. КАТУШКА МАГНИТОЭЛЕКТРИЧЕСКОГО ДАТЧИКА В СБОРЕ 3. ПРОВОДА КАТУШКИ ДАТЧИКА, ОТСОЕДИНЕННЫЕ ОТ ЭЛЕКТРОННОГО МОДУЛЯ 4. ОММЕТР 5. ОММЕТР

Общие сведения

2. Снять ротор и отсоединить провода катушки датчика от электронного модуля.

3. Последовательно присоединить омметр по способам 1 и 2, см. рис. Проверка катушки магнитоэлектрического датчика.

4. Проверить катушку на наличие разрыва.

Шаг 1. Измеренное сопротивление должно быть очень велико («бесконечно»). В противном случае заменить катушку.

Шаг 2. Измеренное сопротивление должно находиться в пределах 500–1500 Ом. Если величина сопротивления выходит за границы этого диапазона, следует заменить катушку.

Демонтаж штифта ведущей муфты

Общие сведения

5. Снять пружину. Нанести метки на ведущую муфту и валик для облегчения последующей сборки. Опереть муфту на У-образную подставку. Выбить штифт и снять муфту. Удалить напильником все заусенцы и вынуть валик.

Демонтаж катушки магнитоэлектрического датчика

Общие сведения

6. Для того, чтобы демонтировать катушку, необходимо предварительно снять тонкое пружинное кольцо.

7. Снять катушку, подняв ее вверх.

Демонтаж электронного модуля

Общие сведения

8. Отсоединить электрический разъем модуля, вывернуть два винта и снять модуль. Проверить модуль с помощью тестового оборудования.

9. Вытереть начисто основание распреде лителя и модуль и смазать место установки модуля кремнийсодержащей смазкой для улучшения теплоотвода от модуля.

10. Установить и закрепить модуль. Подсоединить разъем.

11. Установить катушку датчика и тонкое пружинное кольцо.

12. Собрать валик, муфту и установить штифт.

13. Провернуть валик для того, чтобы проверить свободу его вращения.

14. При задевании валика ослабить крепление катушки датчика, устранить задевание и закрепить снова.

15. Установить ротор и крышку.

Видео про «Ремонт распределителя зажигания» для Daewoo Nexia

ремонт трамблера/установка зажигания daewoo nexia ремонт трамблера/установка зажигания daewoo nexia

Крышка трамблера Daewoo БРАК или сделали в подвале flamma pl Nexia

Крышка трамблера Daewoo БРАК или сделали в подвале flamma pl Nexia

Работа двигателя на дэу нексия, трамблер

Работа двигателя на дэу нексия, трамблер

Ремонт и замена контактной группы замка зажигания Дэу Нексия, как проверить на неполадки

Автомобиль корейского производителя пользуется популярностью у автомобилистов. Daewoo Nexia – удобный и практичный автомобиль для города.

Но, к сожалению, идеальных автомобилей не бывает, у каждого есть свои недостатки. На Нексии это группа контактов на выключателе питания. Он часто разрушается.

В статье рассмотрим, почему горит контактная группа, как ее отремонтировать и заменить, что сделать, чтобы в дальнейшем деталь не сгорела?

Как выглядит контактная группа замка зажигания

Эта деталь находится в замке зажигания. При повороте ключа отвечает за подачу тока на стартер и подачу питания на другие элементы автомобиля: магнитолу, вентилятор печки. В Daewoo Nexia применено дизайнерское решение, которое, по мнению специалистов, сложно назвать удачным.

Рассмотрим подробнее контактную группу. Двухсекционный пластиковый корпус содержит электрические контакты, они переключаются в зависимости от положения ключа.

Контактная группа на корейском автомобиле часто перегорает из-за неудачного конструкторского решения

Группа Nexia имеет 5 выводов:

• «30»: питание подается от аккумулятора;
• «15» — цепь зажигания;
• «15а» — контур вентилятора печки;
• «50» — вывод на стартер;
• «Ка» или «Кб» — схема основного блока.

Через замок зажигания проходит сильный ток. В результате проводка сильно нагревается, плавятся контакты. Большая нагрузка возникает при пуске двигателя, больше всего страдает вывод с пометкой «30». Во первых не сопротивляется, плавится пластиковая оболочка возле контакта.

Из-за большого тока, проходящего через группу контактов замка зажигания, контакты сильно нагреваются и плавится пластиковый корпус

В большинстве случаев выгорание контактной группы проявляется следующим образом: после поворота ключа в замке стартер не крутит. При езде проявляется следующим образом: двигатель резко останавливается, приборная панель выключается, в салоне появляется запах горелого пластика. Второй признак поломки – неработающее головное устройство.

Только по контактной группе не скажешь, что не крутит стартер и не работает автомагнитола, но в 90% случаев у Daewoo Nexia симптомы именно такие.

Как проверить и сделать ремонт

Проверить исправность контактной группы в замке зажигания может любой автолюбитель. Работоспособность определяется внешним видом пластикового корпуса и наличием нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отверткой.

Снимаем пластик под рулем, он крепится саморезами. Для начала нужно снять защитный пластик под рулем
Отсоединяем фишку-разъем от контактной группы. Разъем легко снимается с контактной группы простой отверткой
Открутите маленький винт с помощью тонкой плоской отвертки. Закрепите группу контактов на корпусе замка зажигания

Тонкой плоской отверткой откручиваем винт, фиксирующий группу на корпусе замка зажигания
Вынимаем отверткой контактную группу и отделяем ее от замка зажигания.
После разборки внимательно осматриваем корпус, особое внимание уделяем контактам. Если возле них расплавился пластик, то необходимо заменить деталь на новую.
Устанавливаем новую деталь в обратном порядке.

Если корпус не поврежден, обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его острым ножом или отверткой. Такая временная процедура поможет в пути. При первой же возможности обратитесь к электрику на СТО или замените контактную группу своими руками.

Следует отметить, что замена контактной группы на ремонтопригодную помогает на некоторое время. Для качественного ремонта необходимо устранить причину износа – уменьшить токовую нагрузку на контакты. Усилить слабое место Дэу Нексия можно установкой дополнительных реле по схеме:

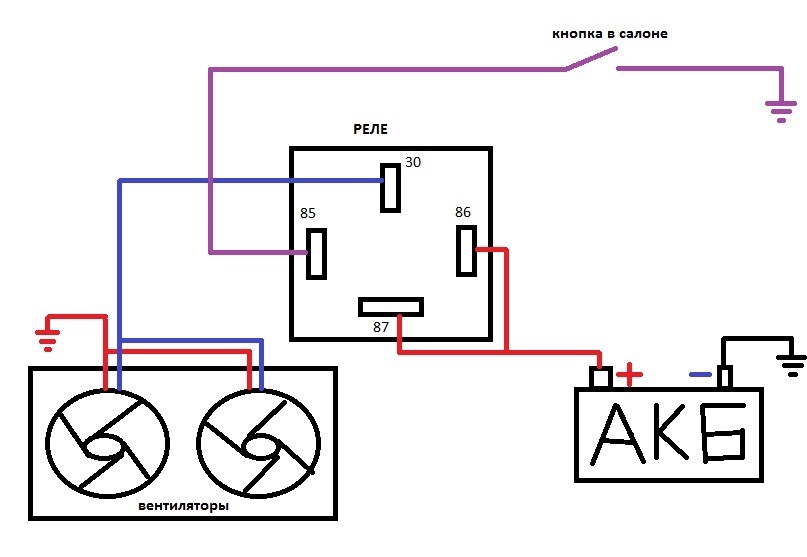

При использовании двух реле нагрузка на контактную группу уменьшается вдвое

Этот способ поможет продлить срок службы контактной группы более чем в 2 раза. Усовершенствовать электрическую схему зажигания корейского автомобиля может любой желающий.

Видео:Деу Нексия(N-150) замена ремня ГРМ и помпы на 8-ми клапанном двигателе A15SMS.Скачать

Если нет искры при пуске двигателя.

Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».

Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.

Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.

admin 24/12/2016

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Автомобиль DAEWOO NEXIA

Схема электрических соединений приборов освещения передние фары, корректор света фар автомобиля DAEWOO NEXIA Е1 — лампа дальнего света левая фара ; Е2 — лампа ближнего света левая фара ; Е3 — лампа дальнего света правая фара ; Е4 — лампа ближнего света правая фара ; К3 — реле включения освещения; К4 — реле включения фар; М4 — электродвигатель корректора левой фары; М5 — электродвигатель корректора правой фары; R2 — блок управления корректора фар направление светового пучка ; S5 — правый выключатель; S6 — переключатель света фар.
Как видите, разработана Нексия была немецким концерном Opel. Схема электрических соединений стеклоочистителей и стеклоомывателей ветрового стекла и заднего окна автомобиля DAEWOO NEXIA К11 — реле стеклоочистителя ветрового стекла; К12 — реле насоса стеклоомывателя автомобили с 3- и 5-дверным кузовом ; К13 — реле заднего стеклоочистителя автомобили с 3- и 5-дверным кузовом ; М6 — электродвигатель насоса стеклоомывателя; М7 — электродвигатель стеклоочистителя; М8 — электродвигатель стеклоомывателя автомобили с 3- и 5-дверным кузовом ; М9 — электродвигатель заднего стеклоочистителя автомобили с 3- и 5-дверным кузовом ; R4 — переключатель режимов работы стеклоочистителя; S24 — выключатель стеклоомывателя; S25 — выключатель стеклоочистителя; S — выключатель заднего стеклоочистителя автомобили с 3- и 5-дверным кузовом.
Демонтаж уплотнений ветрового и заднего стекол Схема электрических соединений фонарей указателей поворота и аварийной сигнализации автомобиля DAEWOO NEXIA Е24 — сигнальная лампа включения аварийной сигнализации; Е25 — лампа бокового указателя поворота левого ; Е26 — лампа указателя поворота заднего левого ; Е27 — лампа указателя поворота переднего левого ; Е28 — лампа указателя поворота переднего правого ; Е29 — лампа указателя поворота заднего правого ; Е30 — лампа бокового указателя поворота правого ; К8 — реле указателей поворота; S19 — выключатель аварийной сигнализации; S20 — выключатель указателей поворота.
В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. После этого необходимо снять показания с тестера.
Звуковой сигнал. Снятие и установка узлов системы кондиционирования воздуха При подключении на экране тестера должны появиться значения — оптимальным показателем в данном случае является ток в районе мА, этот параметр зависит от количества потребителей напряжения, подключенных к АКБ. A15MF — см3 85 л.

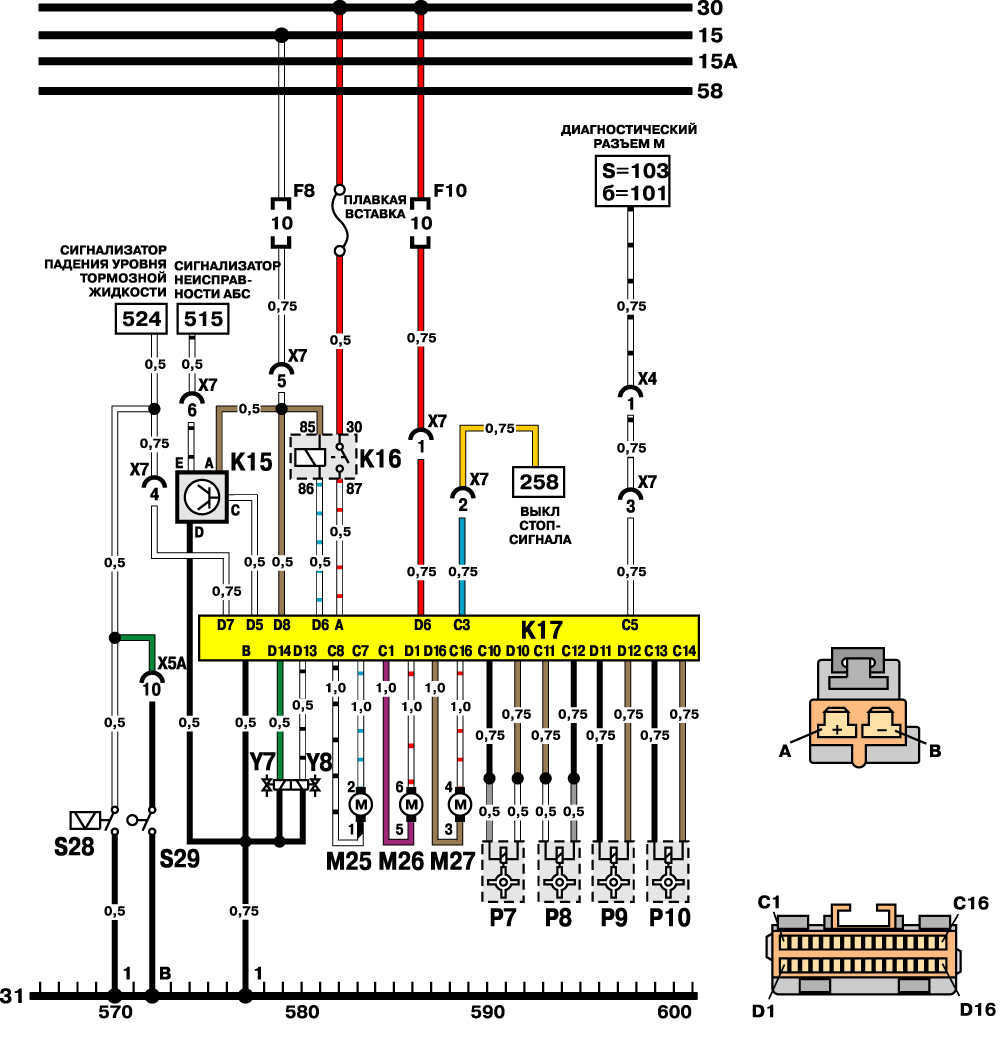

Электрические схемы Дэу Нексия N100 и N150

Заднее стекло кузов седан Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. A15SMS — см3 80 л. Система безопасности, включающая в себя подушки, датчики. Как видите, разработана Нексия была немецким концерном Opel.

Схема системы охлаждения Дэу Нексия и кондиционера :. Стекла дверей Система вентиляции, включающая в себя печку, кондиционер. Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в ?

Как правило, диагностика такой неисправности осуществляется по отрицательному выводу с АКБ, при этом плюсовая клемма должна остаться подключенной: Тестер мультиметр нужно подключить одним щупом к отрицательной клемме батареи, а второй щуп соединяется с демонтированным клеммником. Для диагностики генератора потребуется тестер — мультиметр, его нужно переключить в режим омметра, после чего выполнить следующие действия: Щупы тестера подключаются к аккумулятору с соблюдением полярности.
Daewoo Matiz- Электросхема фото

Как ремонтировать автомобиль

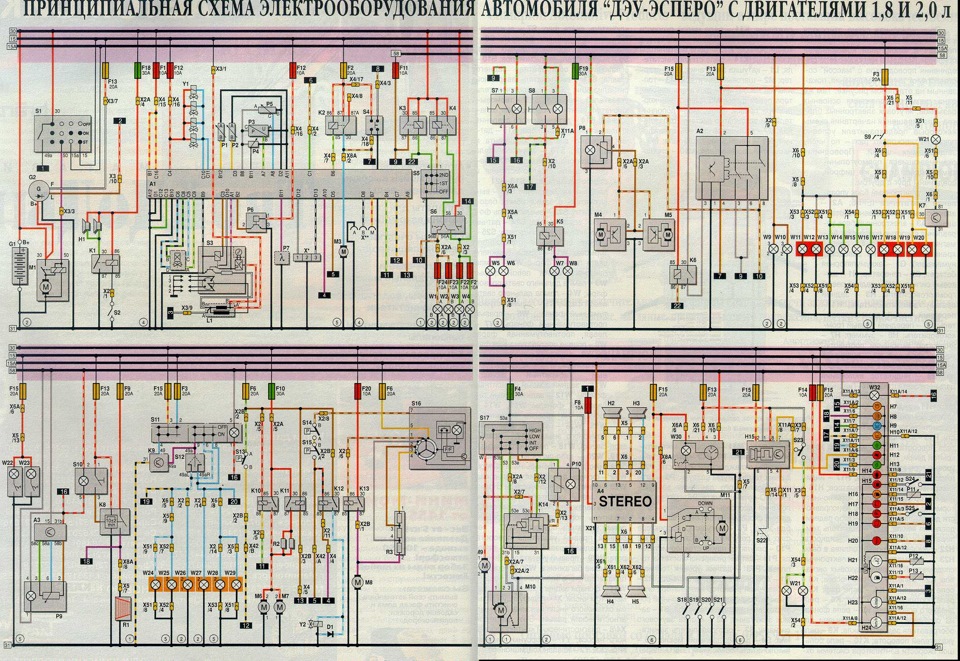

При замене высоковольтных проводов аккуратно прокладывайте провода, пользуясь соответствующими фиксаторами. Если вы не хотите и не любите читать, то вам вполне подойдет схема подключения дэу эсперо подключение высоковольтных проводов проводов на автомобиле Daewoo Lanos, Daewoo Nexia Дэу Ланос, Дэу Нексия.

Если в просторах интернета нет такой информации, вы всегда можете обратиться за помощью к сайту autoezda. Порядок подключения высоковольтных дэу эсперо подключение высоковольтных проводов Дэу Если мы рассматриваем 8 клапанный двигатель Дэу Нексия с распределителем зажиганиято следует помнить, что отсчет, как правило, ведется, начиная с контакта первого цилиндра в направлении против часовой стрелки. Если вы нашли его, то теперь вам следует определить нужный контакт на крышке трамблера.

Для этого проверните в руках корпус трамблера и найдите метку в виде стрелки.

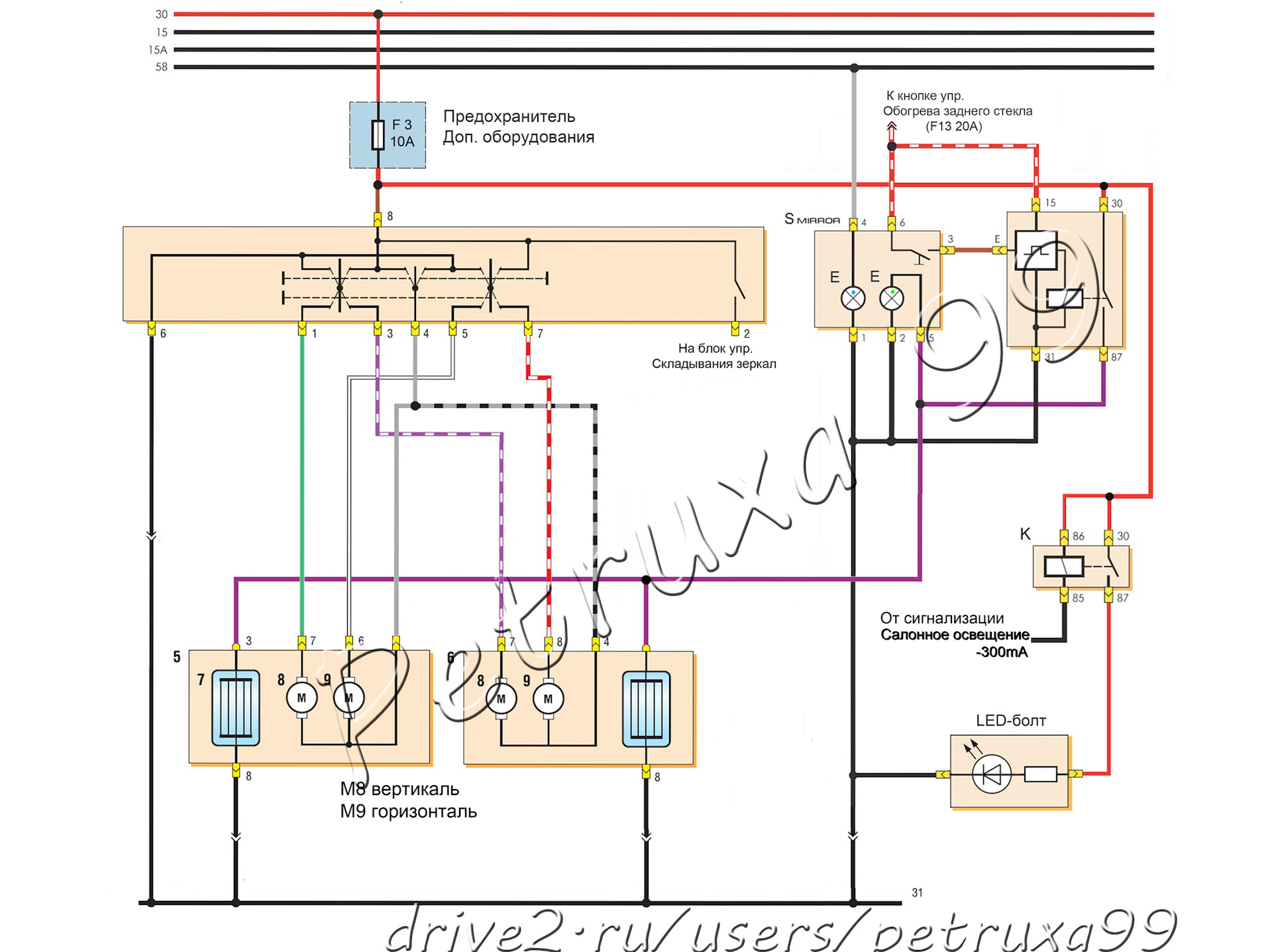

Электросхемы Daewoo Nexia — DRIVE2

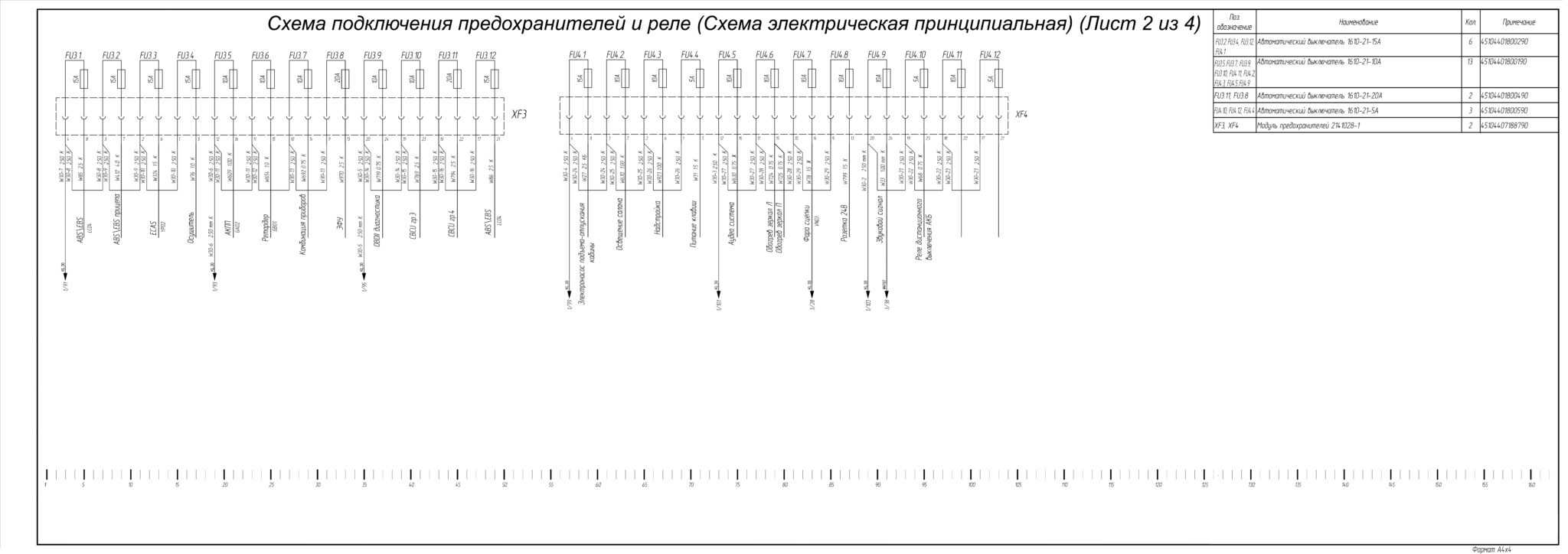

НЕКСИЯ ПРЕДОХРАНИТЕЛИ

A15SMS — см3 80 л. F16D3 — см3 л. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Электросхемы Daewoo Nexia N Рассмотрены следующие электросхемы: Система управления. Приборы освещения. Электрическая схема звукового сигнала…

Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора испарителя. Технические характеристики Дэу Нексия 1 и 2:

Авто делали в кузове как седан, так и хэтчбек 3-х-дверный и 5-ти-дверный.

Двигатели предлагались только бензиновые на выбор: G15MF — см3 75 л. A15MF — см3 85 л.

F16D3 — см3 л. A15SMS — см3 80 л.

Видео — краш-тест Daewoo Nexia: Технические характеристики Дэу Нексия 1 и 2: Электрические схемы Дэу Нексия N и N 1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia: Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания: Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI Схема датчиков системы впрыска топлива: Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S: Схема электрических соединений приборов освещения автомобиля: Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей: Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала: Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Daewoo Nexia — Выбивает предохранитель F13

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления.

Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Кондиционер Дэу Нексия Часть автомобилей Нексия оборудовалась кондиционером.

Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом.

При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува , то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха.

Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

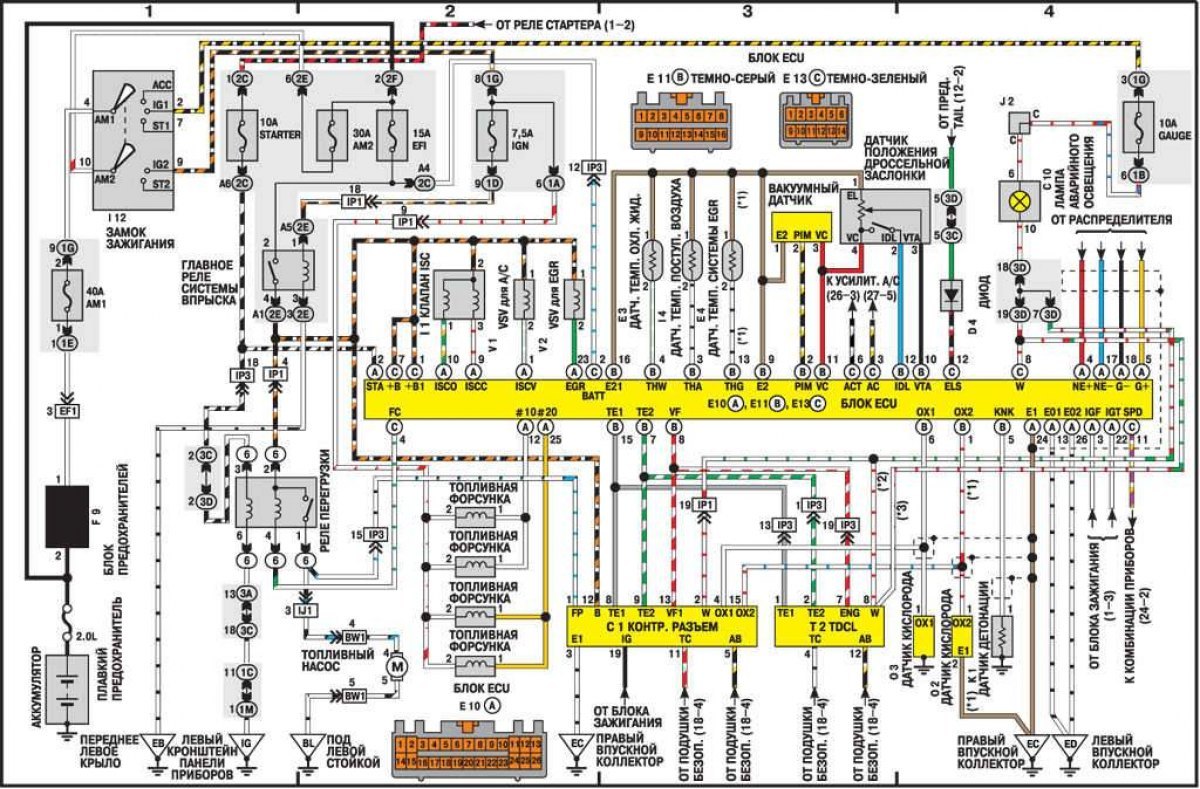

Система зажигания Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность.

В первую очередь, это касается высоконагруженных устройств: С года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания.

Блок управления корректирует работу системы на основании таких данных: Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения.

Снятие и установка катушек зажигания двигателей F16D3 и A15SMS Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый 10 мм
• Ключ трещоточный
• Удлинитель
• Головка 10 мм
• Отвертка крестовая средняя (для двигателя F16D3)

Детали и расходники:

• Модуль зажигания 96453420 (для двигателя F16D3)
• Катушка зажигания 96253555 (для двигателя A15SMS)

Примечание:

Катушки зажигания снимайте для замены и при ремонте головки блока цилиндров.

Снятие и установка катушки зажигания двигателя F16D3

Примечание:

На двигателе F16D3 можно демонтировать каждую из двух катушек по отдельности (например, при замене неисправной катушки) или одновременно обе катушки (например, при ремонте головки блока цилиндров). Показано одновременное снятие обеих катушек.

1. Отсоедините провод от клемм «минус» аккумуляторной батареи.

2. Нажав фиксатор колодки (серого цвета) жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от разъема катушки зажигания 1-го и 4-го цилиндров.

3. Аналогично отсоедините колодку (черного цвета) жгута проводов от разъема катушки зажигания 2-го и 3-го цилиндров.

4. Снимите наконечники высоковольтных проводов с вывода катушки зажигания.

5. Головкой на 10 мм отверните три гайки крепления кронштейна катушек зажигания к кронштейну головки блока цилиндров.

6. Снимите кронштейн с катушками зажигания со шпилек кронштейна головки блока цилиндров.

7. Крестовой отверткой отверните два винта крепления катушки зажигания к кронштейну и снимите катушку.

Снятая катушка зажигания двигателя F16D3

8. Аналогично снимите другую катушку зажигания.

9. Установите катушки зажигания в обратной последовательности.

Примечание:

Наконечники высоковольтных проводов подсоедините к катушкам в соответствии с номерами цилиндров, нанесенными на провода и корпуса катушек рядом с их выводами.

Снятие и установка катушки зажигания двигателя A15SMS

1. Для снятия катушки зажигания на двигателе A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от катушки зажигания.

2. Снимите наконечники высоковольтных проводов с выводов катушки зажигания.

3. Головкой на 10 мм с удлинителем отверните три гайки крепления катушки зажигания к кронштейну и снимите катушку.

4. Установите катушку зажигания в обратной последовательности.

Примечание:

Наконечники высоковольтных проводов подсоедините к катушке в соответствии с номерами цилиндров, нанесенными на корпус катушки рядом с ее выводами.

В статье не хватает:

Фото инструмента

Как выставить зажигание на Daewoo Nexia.

Для просмотра онлайн кликните на видео ⤵

Замена ремня ГРМ Daewoo Nexia Подробнее

ремонт трамблера/установка зажигания daewoo nexia Подробнее

Подробно! Замена ремня ГРМ Daewoo Nexia 16 кл. Подробнее

Nexia — №42 — как я менял ГРМ — дэу нексия Подробнее

Коррекция УОЗ на Daewoo Nexia Подробнее

Проверка коммутатора и выстановка зажигания deowoo nexia двигатель g 15 mf Подробнее

Замена ремня ГРМ на Нексии 8 клапанов Подробнее

МЕТКИ РЕМНЯ ГРМ НЕКСИЯ.ОПЕЛЬ ЛАНОС ШЕВРАЛЕ 1.4-1.5 Подробнее

Дэу Нексия Как отрегулировать дроссельную заслонку и зажигание Подробнее

Замена ремня ГРМ Ланос 1 5 8клап. Подробнее

Установка меток и натяжка ремня грм ланос, авео Подробнее

Замена ГРМ Дэу Нексия Подробнее

Daewoo NEXIA 1.5 SOHC УСТАНОВКА ЗАЖИГАНИЯ МЕТКИ ГРМ Подробнее

замена ремня грм 16 клп Подробнее

Замена ремня ГРМ Дэу Нексия и роликов / Выставляем метки ГРМ Daewoo Nexia 1.6 Подробнее

Деу нексия грм метку не правильно поставили Подробнее

как поменять помпу и ремень грм на деу нексия 16 клапанов,#1 Подробнее

Скидывает ремнь ГРМ Деу Нексия 16 клапанов Подробнее

Двигатель экотек.Как самому выставить зажигание на 16 клапаном моторе. Подробнее

Какие ВВП лучше выбрать?

В выборе ВВП необходимо учитывать два ключевых фактора — их сопротивление и пробивное напряжение. Чем ниже сопротивление, тем лучше будет передаваться электрический импульс, а от величины максимального пробивного напряжения зависит то, насколько высоковольтные провода будут устойчивы к пробоям.

Величина сопротивления у изделий разных производителей отличается друг от друга. Для примера приводим вам сопротивление наиболее популярных видов ВВП:

Самого большого числа положительных отзывов от владельцев четырнадцатых удостаивается продукция чешской компании Tesla. Их провода обладают оптимальным сопротивлением и высоким пробивным напряжением, и при этом они сделаны действительно на совесть — не дубеют и не растрескиваются.

Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar — 450 рублей, Ween — 270 рублей, Finwhale — 600 рублей, Slon — 500 рублей.

https://youtube.com/watch?v=wVzbvHReoaE

https://youtube.com/watch?v=F_3BILpguII

Особенности конструкции

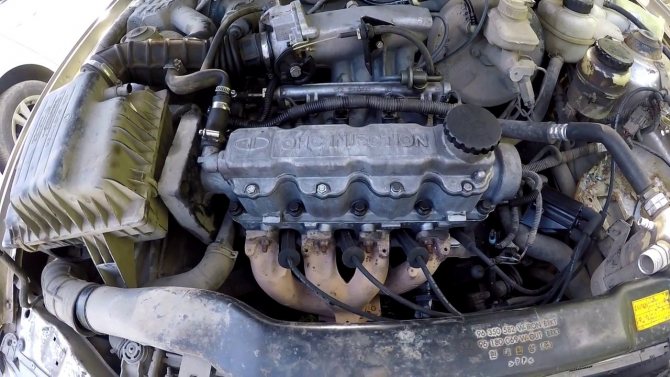

Полуторалитровый одновальный бензиновый рядный двигатель G15MF создавался до появления нормативов Евро-2, поэтому особенностью конструкции является предельно простая схема выпускного тракта без катализатора и зонда СО. Остальными нюансами ДВС стали:

• модернизация инжекторной системы – впрыск здесь распределенный, но одновременный, регулируется потенциометром, как на отечественных Ладах;
• доработка камер сгорания – у этих движков меньше диаметр цилиндра в сравнении с прототипом, и купольная форма камеры, частично продолженная в поршне;
• по данным производителя расход масла в пределах 300 г/1000 км, а бензина 8,8 л/100 км в смешанном цикле;
• ремень ГРМ с плоским зубом от ведущего бренда Гейтц с ресурсом 200000 км пробега, хотя безопасность клапанов здесь уже обеспечена, они не могут встретиться с поршнями.

Ремень ГРМ G15MF

Газораспределительная система выполнена по схеме SOHC с одним распределительным валом. В сравнении с образцом объемы камер сгорания снижены, мощность будет увеличена только в следующей серии моторов Daewoo – A15MF.

Для увеличения ресурса навесное приводится в движение отдельным ремнем, контролировать состояние которого рекомендовано каждые 20 тысяч км, а менять через 50 тысяч.

После введения регламента Евро-3 и, даже Евро-4, руководство Daewoo продолжало устанавливать эти морально устаревшие силовые приводы на Nexia и Espero вплоть до 2008 года. Компактно расположенное навесное оборудование не мешает производить капитальный ремонт, в том числе, собственными силами.

стартер не крутит и не щелкает, причины

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

carfrance.ru
